Маяк 232, пост - обзор. Хронология ремонта и восстановления.

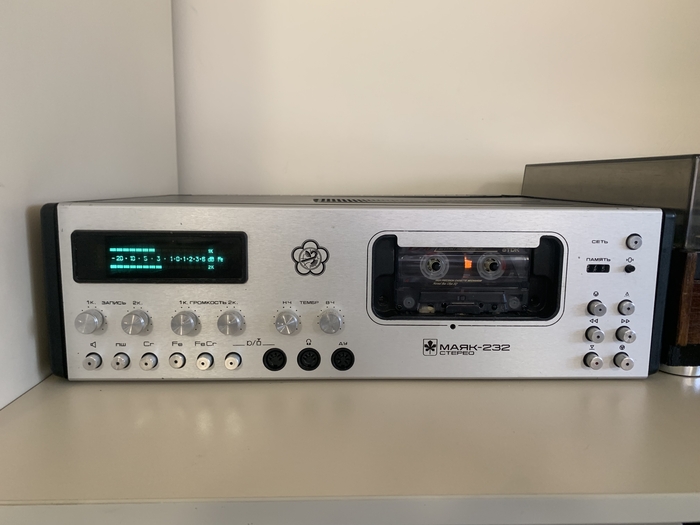

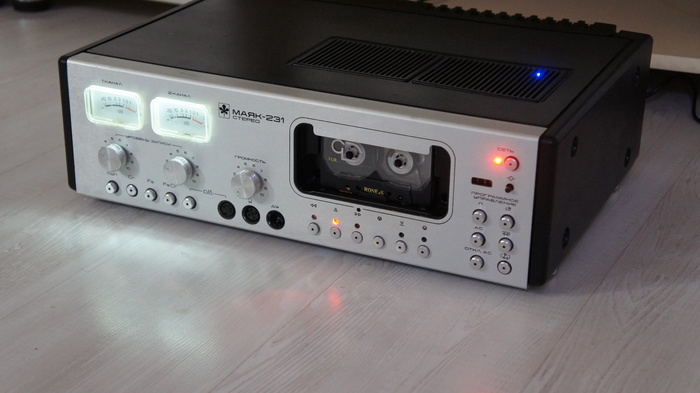

Маяк 232 стал продолжением серии кассетных магнитофонов «Маяк» одноименного киевского завода. Он пошел в серию с 84го года (по крайней мере, мне на ремонт попадались аппараты начиная с 84го) и стал альтернативой модели 231 (есть пост и про этот магнитофон), в отличие от предыдущей модели, магнитофон обзавелся встроенным стереофоническим усилителем на 4,5Вт номинальной мощности с поканальной регулировкой уровня громкости, раздельной регулировкой уровня низких и высоких аудио частот, но лишился псевдосенсорных кнопок логического управления лентопротяжным механизмом(ЛПМ) и программного набора дополнительных функций, также на смену стрелочному индикатору сигнала пришел модный и эффектный (по тем временам) цифро-аналоговый люминесцентный индикатор, для примера фото 231-ой модели:

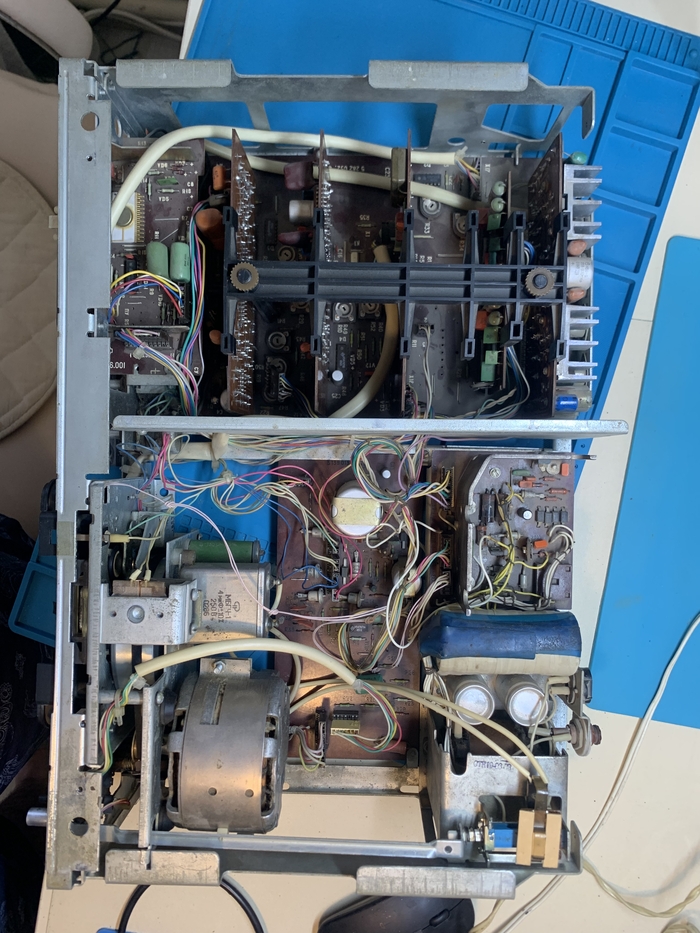

Кнопки управления режимами работы ЛПМ были установлены на место где раньше были кнопки установки (переключатели П2К) режимов программных функций. В какой-то мере, аппарат стал проще функционально, но для конечного потребителя наличие встроенного усилителя стало привлекательнее программного функционала. Если остановить внимание на встроенном УНЧ 232-ой модели, то кратко можно резюмировать, что он здесь скорее как «контрольный», потому как собран на довольно слабой микросборке К174УН7, питание усилителя однополярное и берется с плеча +15В стабилизатора блока питания(БП), отсюда частые поломки БП именно по этой линии, звучит, субъективно, посредственно. В моем понимании, было бы идеально на УНЧ сделать отдельную обмотку и выпрямитель именно на усилитель, а сам усилитель собрать на дискретных компонентах, например на комплиментарной паре КТ818 и КТ819 как в усилителе электрофона Вега 109. Конструкция магнитофона модульная, каждый функциональный блок, вставляется в общую кросс-плату - это удобно для ремонта, но с годами пайка на кросс-плате разбивается, появляются микротрещины вокруг выводов контактов разъемов и всякого рода плавающие дефекты: хрусты, щелчки, хлопки. Фото внутренней компоновки ремонтируемого экземпляра:
Аппарат отдали мне на ремонт, с рядом неисправностей: не фиксируется кнопка включения, нет индикации, нет работы логики ЛПМ, хруст регуляторов УНЧ, отломана кнопка выбора типа ленты FeCr. Благо для меня, вместе с аппаратом мне дали разобранный донар 233го Маяка, забегая вперед, он очень сильно мне помог! Начал я с полного разбора всего и вся, вплоть до элементов ЛПМ, работу разбил на два этапа: 1 - восстановление работоспособности БП и логики ЛПМ, восстановление внятной работы механики ЛПМ. 2 - обслуживание электронной части и если будет необходимо - ремонт неисправных блоков 3 - настройка аудио тракта воспроизведение/запись, установка АЧХ и уровней.

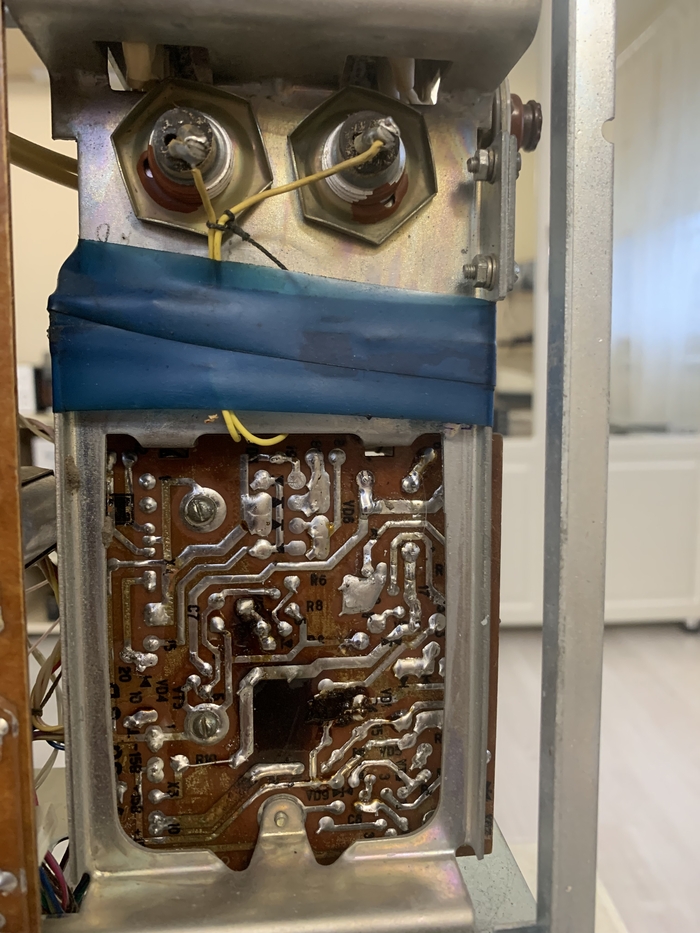

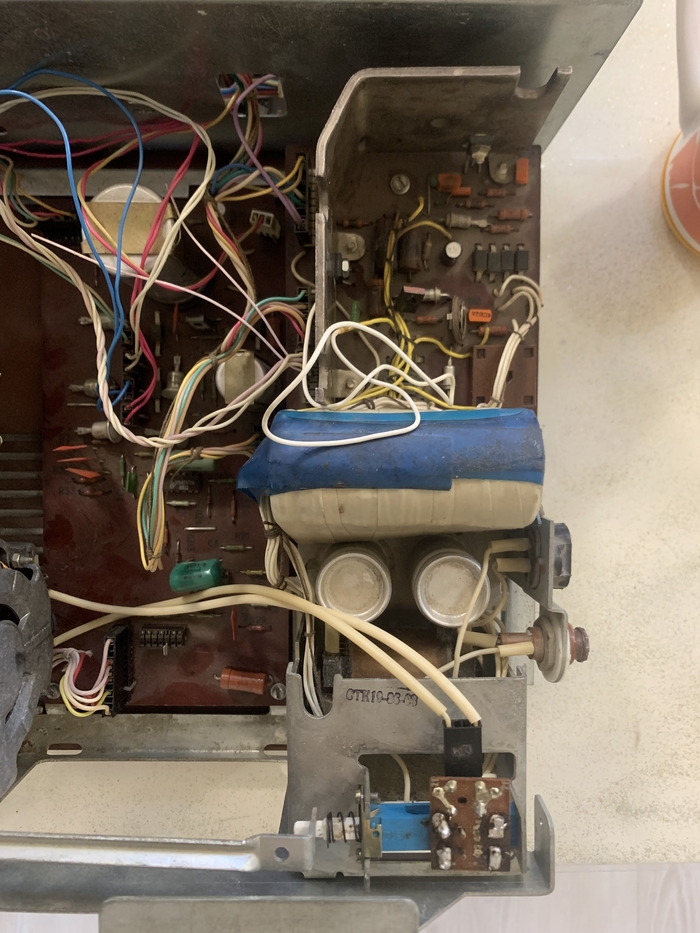

Блок Питания имел множественные следы ремонта:
Пришлось повозится с ним, в итоге после замены стабилитронов и силового транзистора КТ814, +15В появились. Для тех кто не желает так заморачиваться, можно приобрести микросхемы параметрические стабилизаторы постоянного напряжения LM7815 и LM7915 на плечо +15В и -15В соответственно и полностью убрать родной стабилизатор, а сами микросхемы прикрутить на места родных транзисторов, возрастет надежность и запас по току. В механике беда с разбитыми втулками на которых сидят подкатушечники подмоток, как видно на фото, появляется трещина у горлышка и начинаются проблемы с перемотками и подмоткой, см фото:

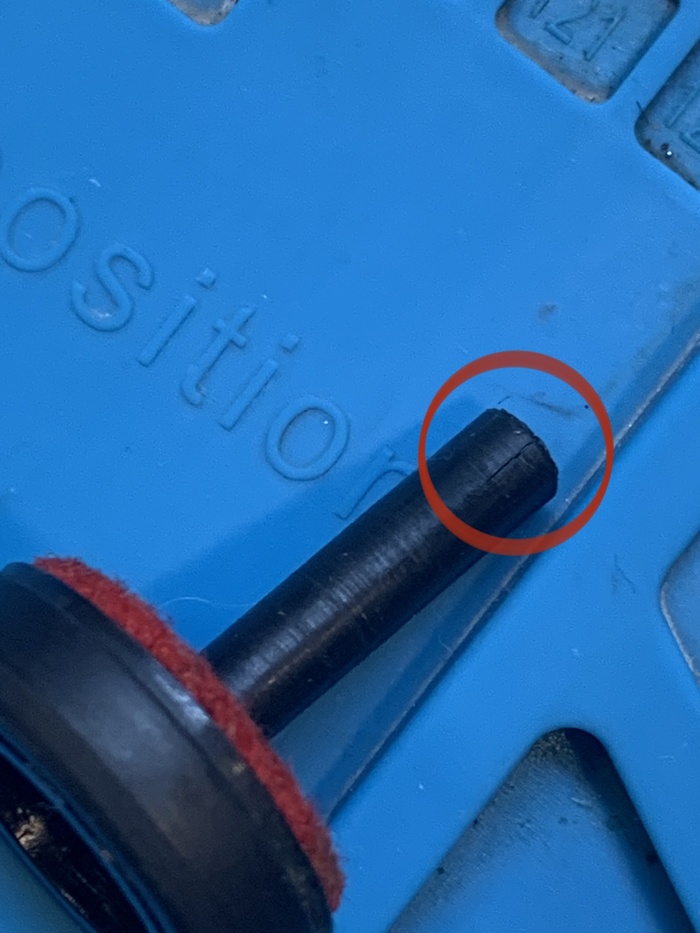

Решить эту проблему можно по-разному, но у меня был в запасе донор и у него эти втулки были целые, взял их с него. Пассики родные были все целые, оставил родную резину, вообще удивляет качество советской резины, именно на маяках, мне попадались растянутые пассики, но никогда не было оборванных! ЛПМ собран воедино, почищен и обслужен:

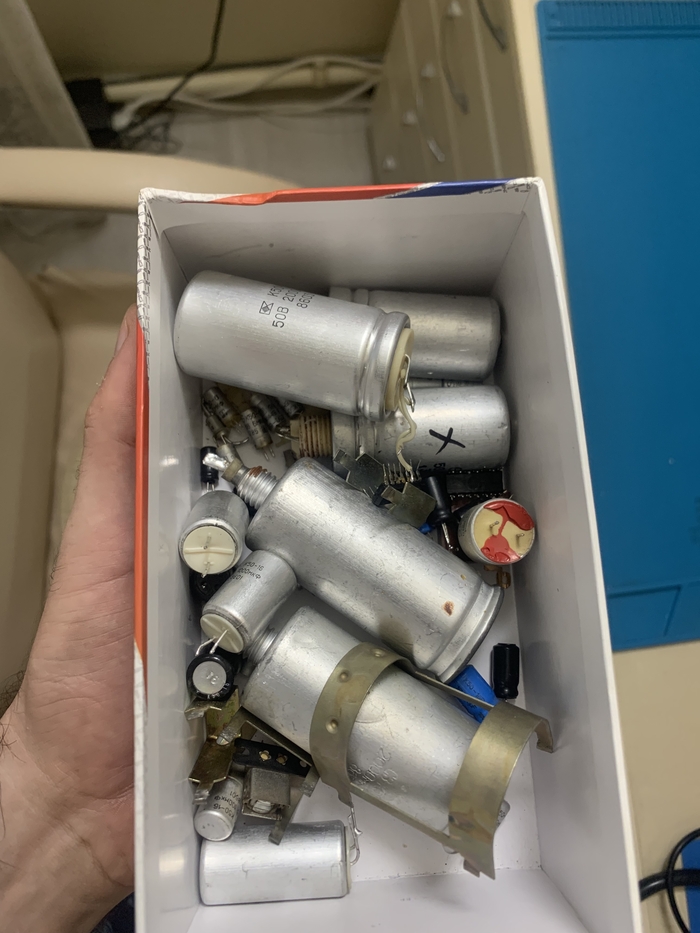

Далее работа с электроникой и здесь было много всего! Сначала замена всех электролитических конденсаторов, вышла вот така коробочка (здесь конечная горка всего замененного):

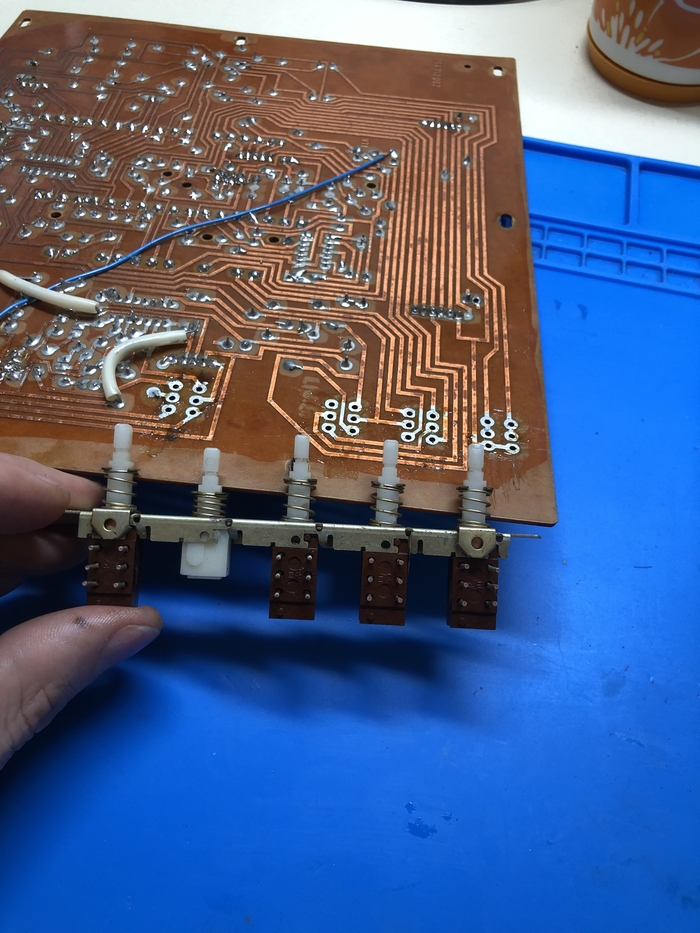

Обойму переключателей П2К с выбором типа ленты и прочей коммутации перепаял с донора на ремонтируемый образец, можно было просто переставить кросс-платы местами, но донорский образец, был очень грязный и имел следы ремонтов, фото той платы у меня не сохранялось, для примера такая же процедура выполнялась мной на моем 231ом маяке пару лет назад, аккуратно выпаиваем сплавом Розе и феном пересаживаем:

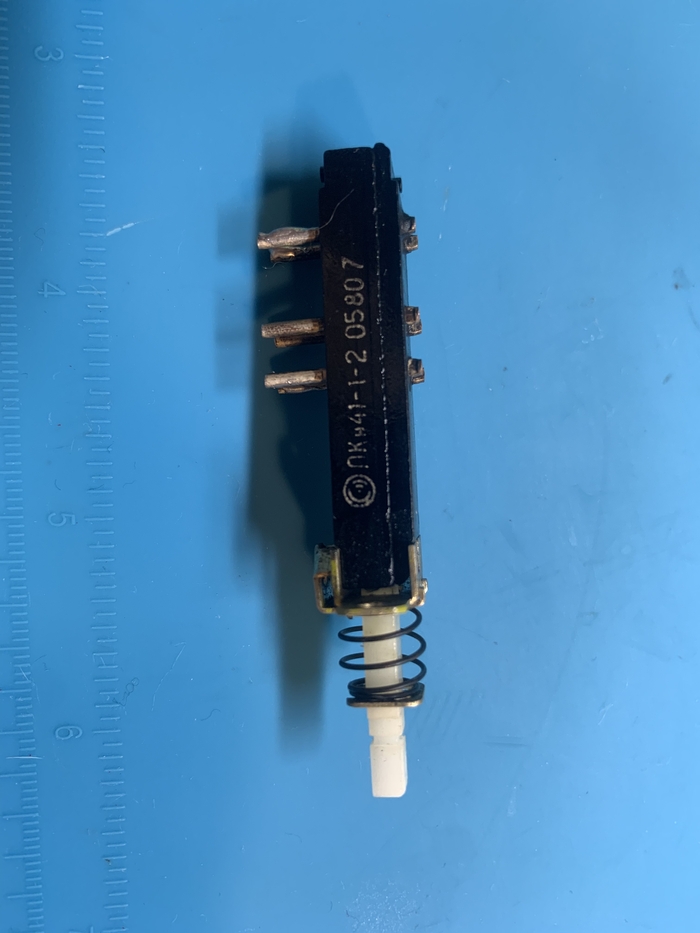

Также заменил выключатель питания:

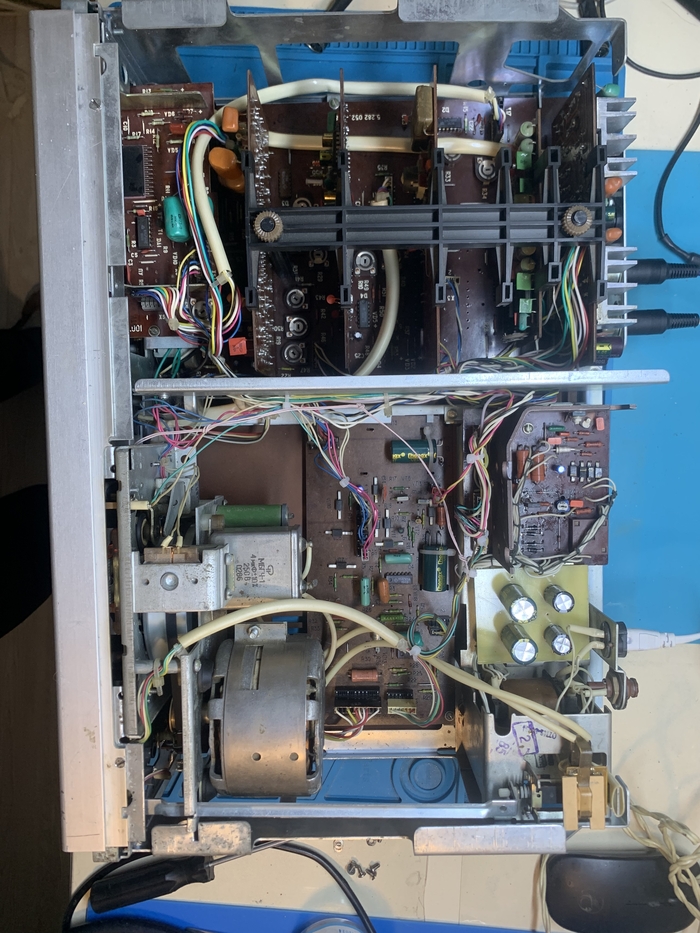

Собрано воедино:

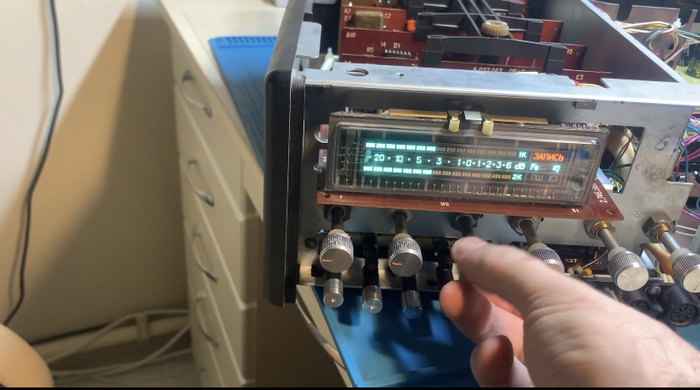

Индикатор также взят с донора, на удивление, хоть и грязный, но живой оказался!

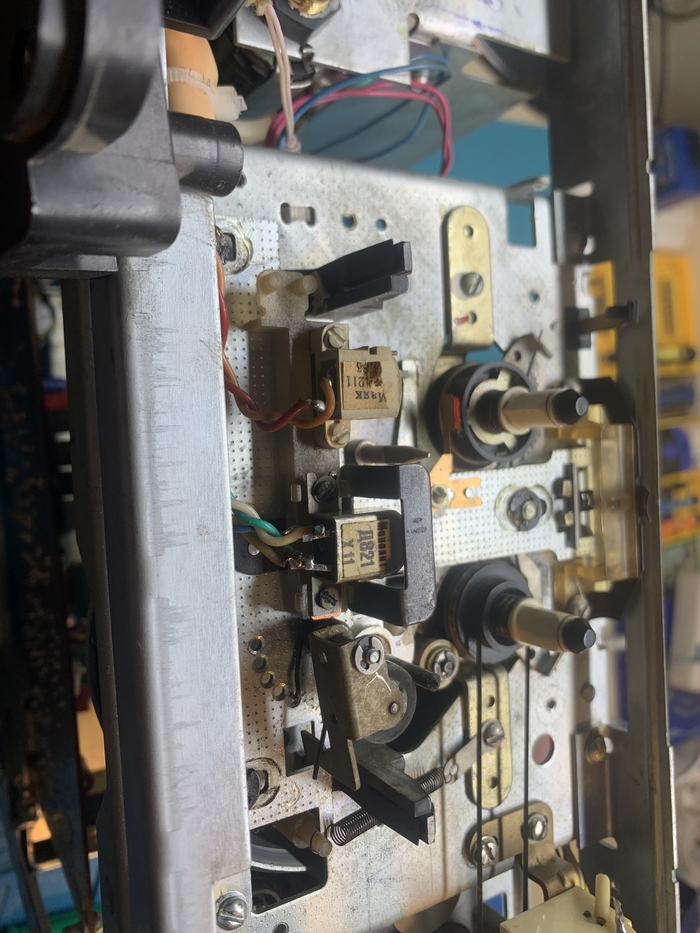

Регуляторы разбирались прочищались изопропилом и смазывались силиконовым гелем. Все точки пайки под гнездами и массивным радиокомпонентами были пропаяны снова, дабы исключить отсутствие контакта при вибрационной нагрузке. Далее включение и осмотр работоспособности. Все завелось, кроме записи, вылетела микросхема предварительного усилителя-микшера К157УП1А, заменил ее и запись пошла. Но с большим завалом ВЧ в левом канале, пришлось менять универсальную головку, из того же донора установил сендастовую износостойкий Д821 «Монолит» (в Маяки 231-233 таких никогда не ставили, видимо чья-то доработка), установил тестовую кассету с нулевым уровнем и частой синуса в 315Гц и выставил 0,5В на линейном выходе, установил полоски индикаторов в нулевое значение на этом уровне сигнала, подстроил запись изменением тока подмагничивания так чтобы амплитуда сигнала на уровне -20Дб была одинаковой как и на частоте 400Гц та и на частоте 4000Гц (для кассет типа normal). Тестовый прогон записи и воспроизведения:
Далее отмыл лицевую панель, обновил пластик полиролью для автомобильного интерьера, кнопки и барашки регуляторов, собрал все в готовое состояние, которое вы видите на первых фото поста. Ну и конечно, финальная демонстрация работоспособности:
Владелец аппарата был рад увидеть свой магнитофон рабочим, я был рад получить вознаграждение за проделанный труд:) Сейчас все чаще приносят в ремонт кассетники, не знаю связано ли это с ностальгией или магнитные носители информации переживают бум аналогичный недавнему ренессансу виниловых аудио пластинок, но факт есть! Сам я отношусь к первому варианту - не более чем ностальгия. К высококачественному звуковоспроизведению аудио кассеты отношения не имеют, разве, что если вы не обладатель кого-то дорогущего студийного оборудования типа tascam или nakamichi, но это уже совсем другая история. Современные цифровые источники сигнала многократно обходят по возможностям аудиокассеты и винил и это тоже факт, однако любителей винила становится все больше и больше. Ладно, философствовать на эту тему можно долго… На этом пост о восстановлении Маяка заканчиваю. Всем спасибо за внимание! Добра, мира, здоровья и хорошей музыки в хорошем качестве, друзья!
