Задача поменять стекло на головке с донора

Пусть то, кто проектировал разводку этого разъема на кассовом аппарате атол 92ф обсыкался в штаны.

Кто не понял: контакты юсб проходят прям над корпусом разъема и касаются его. Маски у меня нету

В последнее время усиленно работал над графическим интерфейсом, который используем для работы с искусственным интеллектом CURIOSA AI. Не гуглите, это наша закрытая разработка, которая работает в полуавтоматическом режиме... Короче, неважно, вот этот интерфейс:

Но беда тут не в программном коде или графическом интерфейсе. Беда в ноуте HP Pavilion dv6 какой-то там, Он греется до 90 градусов и более (при интенсивной работе). А если на холостом ходу (под Win7) и не двигать мышкой, то на ЦП градусов 70.

Всю зиму этот ноут лежал на балконе, использовался как веб-сервер. И нормально ему было, меня не беспокоил.

И вот наступили черные дни, потребовалось на нем заниматься работой над графическим интерфейсом для ИИ т.к. основной ноут "заболел".

Фото моего ноута (взял из сети):

HP напомнил о том как он греется

Признаться, я и забыл что он вообще греется и почему я им не пользуюсь. Но быстро вспомнил когда положил его на колени и начал работу. Знаете, 90-100 градусов - это не шутка, проверил на своих ногах 😂.

Процесс разработки графического интерфейса стал физически некомфортным. Поставил ноут на стол, на специальную площадку и получил по звуку нечто напоминающее пылесос или механизм который вот-вот вспыхнет и сгорит прямо в руках. Прям как лампочка о которой писал в предыдущем посте (Надоело, в итоге делаю свою лампочку).

В итоге было решено что-то с этим ноутом делать, а вернее починить систему охлаждения.

Что я делал и как чинил

Первое что сделал - изучил проблему в сети. Эта проблема оказалась очень распространенной. Если погуглить, то можно найти статьи, где владельцы этого ноута жалуются на эту же проблему и, похоже, никто так с ней и не справился. (Забегая наперед скажу, что решение найдено и оно в конце статьи).

Примерно так выглядит система охлаждения этого ноута (фото из сети):

Возможная проблема №1: термопаста

В общем, пошел самым простым путем: купил термопасту, обмазал там все качественно, выдалил излишки, собрал ноут иии... и ничего не произошло. Кстати, вот эта паста:

Вообще, паста на ноуте за 10 лет никогда не менялась, а результат замены старой пасты на новую дал результат примерно "никакой". Ну и у меня закрались сомнения и я пробовал еще другие пасты. Попробовал их и заключил следующее: что с пастой, что без пасты - процессор греется одинаково. Зачем она вообще нужна 😂😂😂?

Возможная проблема №2: негерметичный короб в котором расположен кулер

Закраслось сомнение, подумал что поток воздуха не обдувает радиатор, а рассеивается через отверстия. Теорию проверил быстро, колхозным методом: заклеил щели в коробе скотчем и результат был незначительным: улучшение на 0.5 градуса.

Честно говоря, сейчас я признаюсь себе, мне кажется результата не было, а я сам себе его придумал. Ну уж очень хотелось чтобы проблема была в этом 😂

Возможная проблема №3: кулер плохо крутится

Замерил обороты (есть лазерный детектор), сопоставил данные с даташитом и понял что все нормально. Все в допустимых диапазонах. Ну мой HP разгонял этот кулер (по памяти говорю) выше 4000 об. в минуту. Вроде даже около 6к оборотов было. Так что кулер крутится нормально.

Возможная проблема №4: в трубочке на системе охлаждения был фреон и он испарился

Отлично. Фреон, как ни странно, оказался в наличии. И сварочник был. Но обошлось паяльником 100 Вт. В общем, прорезал трубку, припаял другую трубку от кондиционера (да, есть знакомый кондиционерщик), закачали фреон. Замял трубку и запаял.

В целом, фреона в этой трубке - кот наплакал. А отверстие в трубке, как мне кажется, сделано для экономии меди, а не для того чтобы там фреон был. Ну я не знаю, мне так кажется. Кто знает, есть там фреон или что залито в новые трубки?

И какой получился результат? Догадываетесь? Абсолютно никакой. Вот просто ничего это не дало.

Возможная проблема №5: ПО (программы) установлены тяжелые

Проверил все еще раз,. Голая Windows 7 грузит комп на 60 %. Оперативки в компе 8 Гб.
Жесткий диск - 512 Гб. ЦП - Core2Duo 2.4 Ггц.

Ну и что делать, "возможных" проблем больше не осталось?

Как-то сидел и смотрел на материнскую плату, осозновая, что все, что этот комп делает очень хорошо - греется. Всё.

Поставил ноут на стол без закрученной нижней крышки. Ну то есть почти на материнку положил. И заметил что он не греется. И кулер перестал крутиться как бешенный.

После этого прикрутил крышку и ноут начал снова взрываться. Понимаете причину?

Причина перегрева

Как бы банально это не звучало, причиной перегрева было плохое отведение тепла из-за того, что кулер не может прокачивать воздух. В задней крышке, в области кулера 60% площади не имело отверстий. Получается кулер крутится, но не качает воздух.

Не знаю чем думали создатели этого ноута, посмотреть бы как это так получилось, как в массовое производство пошли ноуты с глухой крышкой в области кулера.
Нет, если быть полностью честным, то стоит отметить, что отверстия с краю там все же есть, но их можно сделать значительно больше, раза в 2!

Взял дрель, сделал отверстия и все, температура упала до 65 градусов (фото моего ноута):

Сейчас все работает, проблем нет, работаю дальше над CURIOSA AI для Total Reload и мой ноут не греется :)

Катушечный магнитофон «Союз 110 С1 стерео», является модификацией версии магнитофона «Союз 110» выпускавшийся в городе Брянск с середины 80х (ориентировочно с 86года), собственно, сама модификация заключается в том, что лицевая панель была разделена для удобства обслуживания на две части. Ранее чтобы добраться до головок и прочих элементов под лицевой панелью, приходилось снимать все ручки и всю панель целиком, для примера вот тот самый первый вариант магнитофона «Союз 110 стерео» с монолитной пластиковой лицевой панелью:

Технически магнитофон является типичным представителем «ростовоподобных» магнитофонов (в предыдущих постах почти все они уже были), которому как и своим собратьям назначили первый класс сложности (первая цифра в названии модели присваивает модели класс сложности, чем ниже цифра, тем сложнее аппарат и выше его ттх, модели высшей группы сложности начинаются с цифры 0). Три мотора с прямым приводом на все вращающиеся узлы (подмотки, ведущий двигатель), максимальный размер устанавливаемых катушек - 22см, сквозной канал (три головки, возможен контроль в реальном времени за записываемым сигналом), встроенный усилитель на 35Вт макс мощности на каждый канал, встроенный тембрблок, возможность выбора из трех источников звукового сигнала на запись (также аппарат можно использовать как обычный стерео усилитель), логическое управление режимами работы лентопротяжного механизма с псевдосенорным переключением состояний ЛПМ (реализовано на тактовых кнопках), стрелочный индикатор сигнала с отображением пиков перегрузки, конструкция аппарата блочная, каждый функциональный элемент магнитофона реализован на своей плате, все соединения сделаны на отключаемых шлейфах, по-своему очень технологичная конструкция своего времени, в духе лучших образцов зарубежных катушечников (на фото ниже конструкция магнитофона Ростов 105, прародителя всей линейки):

Ко мне магнитофон пришел исправным, но с рядом недочетов в работе. Перечислю: самопроизвольные отключения и щелчки в звуке, слабая отдача амплитуды записанного сигнала на высоких частотах. Разобрав устройство первым делом осмотрел все блоки и заметил, что не все электролитические конденсаторы были заменены - доменял. В блоке питания обнаружил, что предохранители еле держатся в своих гнезах, а лепестки этих гнезд, буквально, отваливаются при прикосновении, это и явилось причиной самопроизвольных отключений:

Так как таких держателей предохранителей у меня нет, решил проблему путем пайки отломанных и поврежденных лепестков к основанию гнезд, держатся крепко, повезло что материал этих держателей легко лудится. Далее осмотр головок и тут при приближении удалось заметить, что ввиду мех контакта с лентой, со временем образовался значительный износ, приведший к вскрытию зазора головки записи:

С заказчиком согласовали ее замену, через неделю с авито приехала новая (с хранения) головка записи 6А24.080 и после ее установки, настройки, магнитофон стал писать так как нужно:

В качестве подарка от меня, в звуковых цепях (межкаскадных), впаял звуковые электролитические конденсаторы nichicon (Сергей, спасибо, что доверяете ремонт своей электроники мне, рад сотрудничать с Вами!).

Также в целях профилактики, диодные мосты КЦ405, заменил на современные диоды 1n4007. Настроил натяжение ленты в режиме воспроизведения (было чрезмерно высоким, прям стружку с ленты снимало, видимо оно и стало причиной износа головок). Головку воспроизведения оставили родную (оговорено с заказчиком), но она тоже с значимым износом, вероятнее всего тоже придет в негодность в скором последствии…

По традиции, все замененное в аппарате:

Благодарю за внимание к моему труду! Всем крепких сил, здоровья и удовлетворения от проделанной работы! Мир!

Даже и не помню под каким предлогом я в это вписался, но через пару дней у меня на столе лежал то ли планшет, а то ли виденье то ли компьютер.
Суть проблемы была такая: "Там нужно просто Windows установить".

Для начала, нужно определить что это вообще такое. Переписываем с крышки набор букв в строчку поиска гугл, и через секунда становится понятно что это Xiaomi Book S. Естественно такой гаджет я вижу впервые, а значит где-то нужно почитать что это такое и как вообще его прошивать. Оказалось что прошивать его не надо, а вот установить винду, нужно.
На 4пда, инструкций минум. Собирая по крупицам всю инфу на просторах интернета, у меня на флешке был образ винды. В инструкции было указано что нужно просто распаковать архив и закинуть содержимое на флешку от 16 Гб, и воткнув флешку в устройство включить. Включаем планшет чтобы глянуть что с ним, а у него надпись "No bootable device".

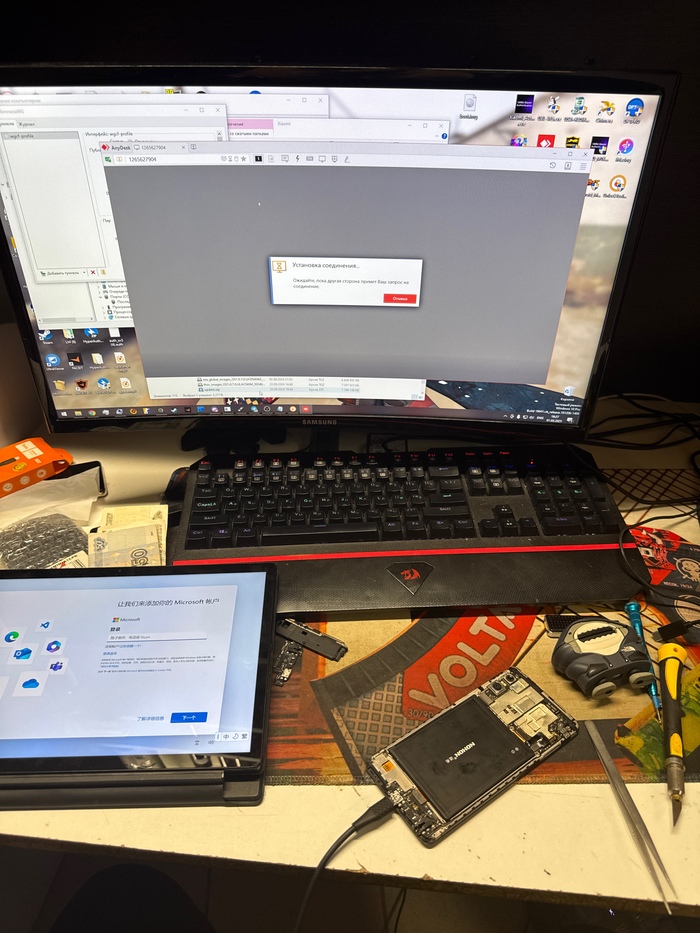

Следуем инструкции, и буквально сразу же видим "подмигивание надежды" от планшета, ведь там на целую секунду началась установка, но сразу же закончилась. Отправляемся снова на поиски, находим в этот раз на githab, iso-образ Винды, и казалось бы все хорошо, да только это родной виндоус, подставляемый в комплекте, а это значит что винда китайская, в том плане что она для одного языка.
Качаем, записываем загрузочную флешку, втыкаем в планшет, парочка перезагрузок, и о чудо. Вижу полоску загрузки.

Ну легко подумал я, никогда в жизни так не ошибался.

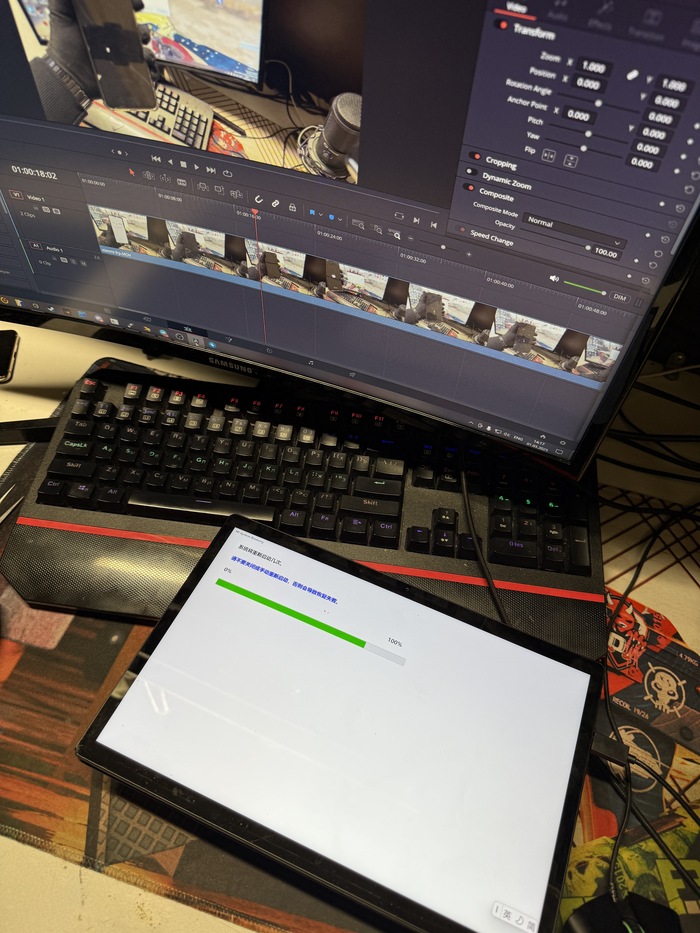

Полоска установки двигалась до половины, ну часа 2,5. В процессе он перезагружался ну по меньшей мере раз 20. Наконец-то полоска добежала до конца и планшет выдал "我一點中文都不懂".

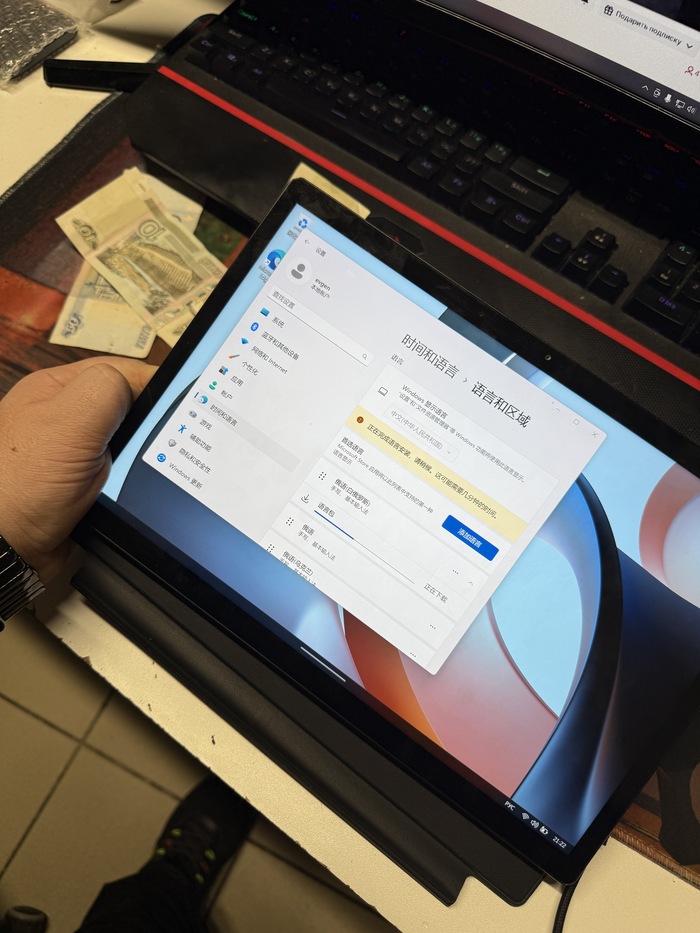

Ну что же, пора доставать свой бубен и начинать стартовую настройку Windows 11, это в целом занятие так себе, а когда все на китайском это как новый вид извращения. Каждый следующий экран настройки приходилось переводить через переводчик.

Худо-Бедно добрался до рабочего стола, естественно виндоус оказалась одноязычная без поддержки языковых пакетов.
Вырываюсь на 4пда еще раз с 2-х ног, и пытаюсь найти хоть что-то по запросу "Русификация" "Русский" и все что с этим связано.

Вариант такой:
Нужно купить официальный код активации виндоус для версии Pro, и проапргрейдить нашу Home версию, так как ключ нужен multi language, версия про станет мультиязычной.

С телефоном в руках, как старик с лупой, перевожу каждое слово, чтобы найти ту самую строчку активации кодом, нашли.
Идем покупать коды, покупаем за 300 рублей, потом за 500. Пытаемся ввести, а планшет мне "滾開，傻瓜"

Еще пара попыток установить обычную винду со всех возможных образов не увенчались успехом.
И вот уже 22:00 вечера, а планшет все еще на китайском. Ну а что терять, заходим в браузер и ищем коды активации в интернете, тем более я же пытался реально купить. Захожу на перый попавшийся сайт, и беру первый код для Windows 11 Pro. Вставляю.
Реально, активировался, перегрузился и стал мультиязычным. Добавляем русский язык в раскладку и в способы ввода.

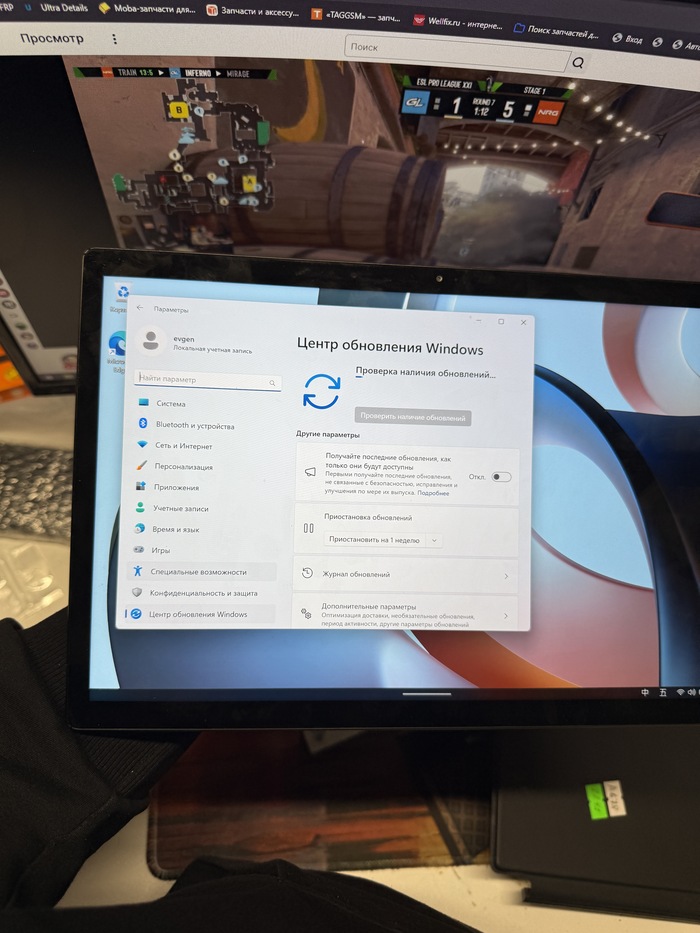

Когда я уходил домой, он остался на обновлении...

Либо это конец истории, либо будет вторая часть, если обнова встанет криво... следите за обновлениями.

P.s
Розыгрыш на 2 ключа, уже стартовал.
Для версии Home
Для версии Pro


Мой телеграм канал

И снова здрасти)

На этот раз публикую отчёт для пикабушника

Из исходного поста всё понятно и как обычно, если сервис не знает что с телефоном и как его сделать, то вердикт стандартный:

Либо проц, либо память. Либо что-то ещё (формулировка проще: не умеем)

Что-то ещё xD

Порадовали.

В общем, как догадались, телефон у меня.

Вернее уже донор, так как часть начальных фоток я давно снёс не рассчитывая выкладывать (да ладно, просто места в телефоне не было для нового видео на ютубчике), но вкратце обрисую ситуацию:

Телефон висел на статичной заставке.

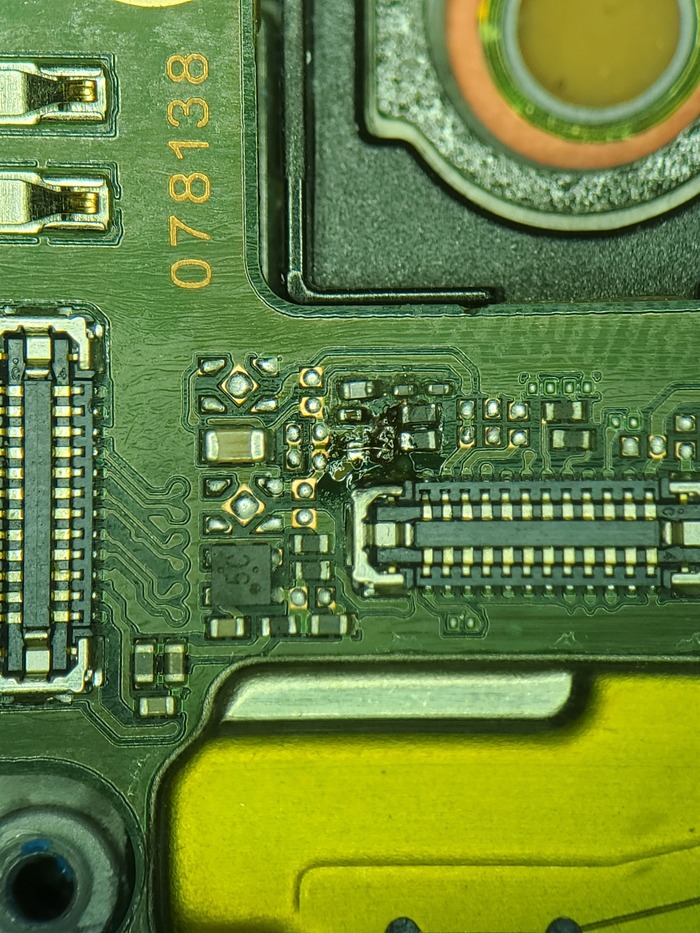

Были незначительные следы залития, хоть плату уже отмывали в другом сервисе, несколько подгнивших резисторов и чуть прогоревшие слои платы:

Суть незапуска далеко не память или проц, а замыкание или отсутствие подтягивающих логических резисторов или делителей напруги на цифровых линиях. Каких? Хз, лопатить досконально всю плату не стал и предложил переезд на новую доску.

Решение принял исходя из двух факторов:

Во-первых, нужны данные.

Во-вторых, время, уже затраченное на поиск неисправности, закончилось и те озвученные "ремонт до 10 тысяч" для меня не несут рентабельности. Проще взять яблочко

И рубануть 40 колов за час. Но про эти старые шестнадцатые дрова чуть позже.

Именно поэтому я не беру большую часть техники в ремонт - для меня не рентабельно за пять тысяч сидеть день с каким нибудь infinix, который в конечном итоге нормально не отремонтируется, так как барахло одноразовое, и тупо день вникуда. Не интересует, спасибо, ибо моё проживание в Москве стоит в среднем 200к в месяц со всеми развлекухами, прическами, арендами и содержанием тарелочниц себя красавчика)

В общем. Рабочий донор куплен, продолжаю.

Ремонт из серии: на один час при наличии нужных запчастей.

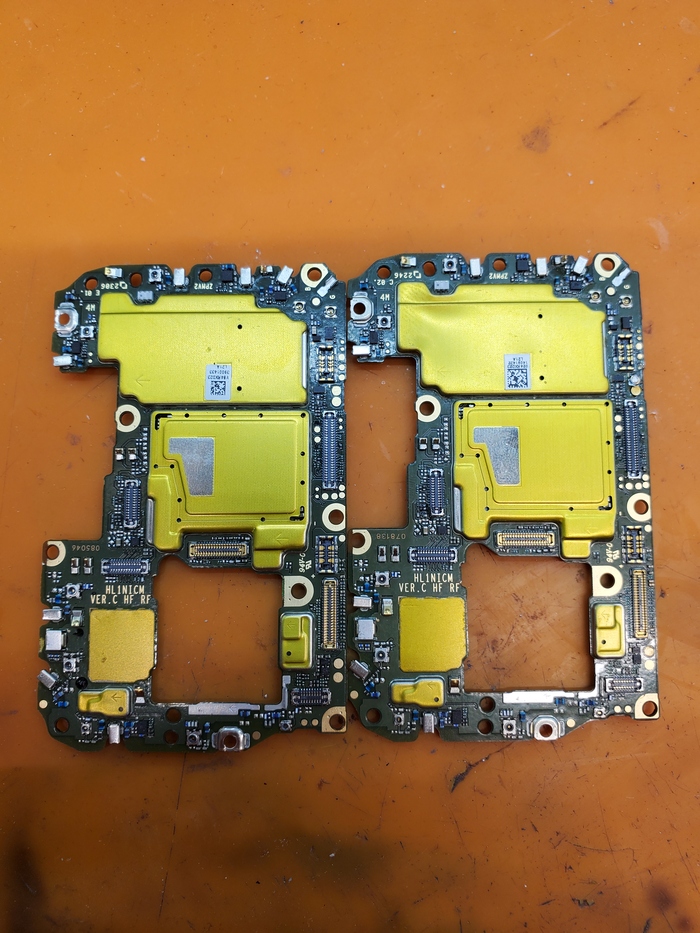

Сверка ревизий.

Совпадают? Совпадают.

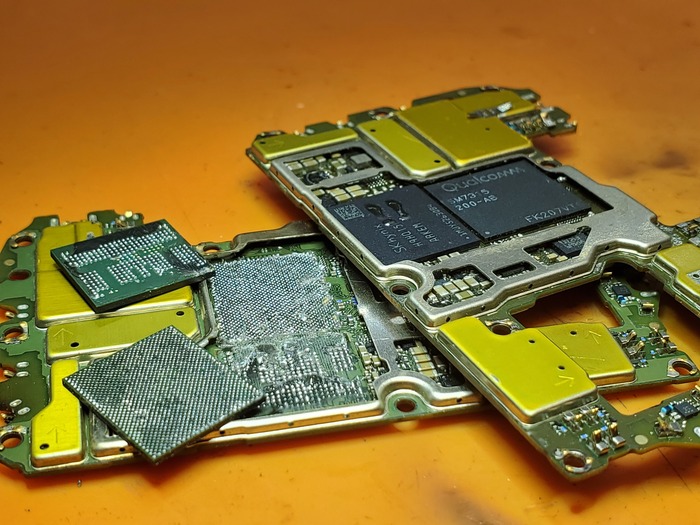

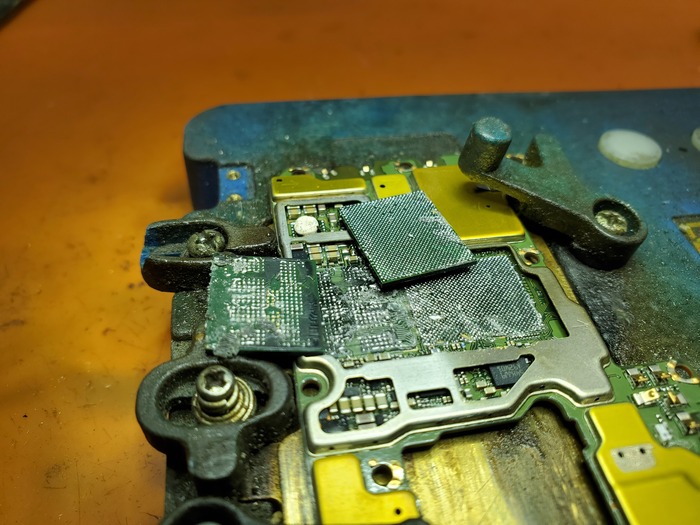

Взрываю проц-память:

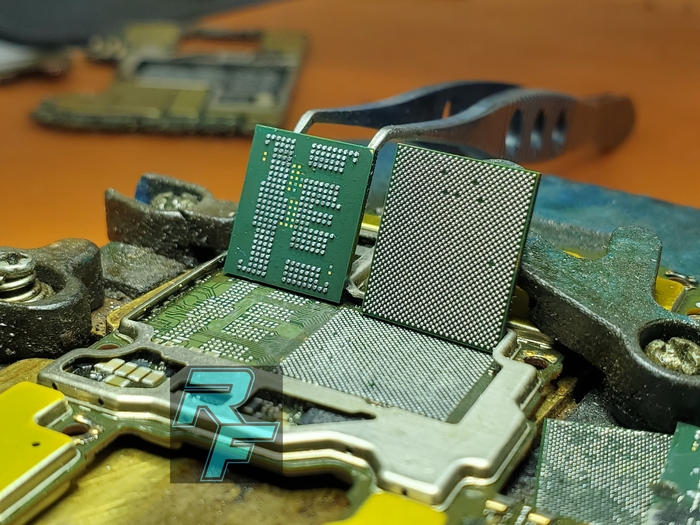

Отфутболиваю чипы и аккуратно демонтажирую тоже самое с донора:

На низких температурах с подогревом мамки припаиваю необходимое

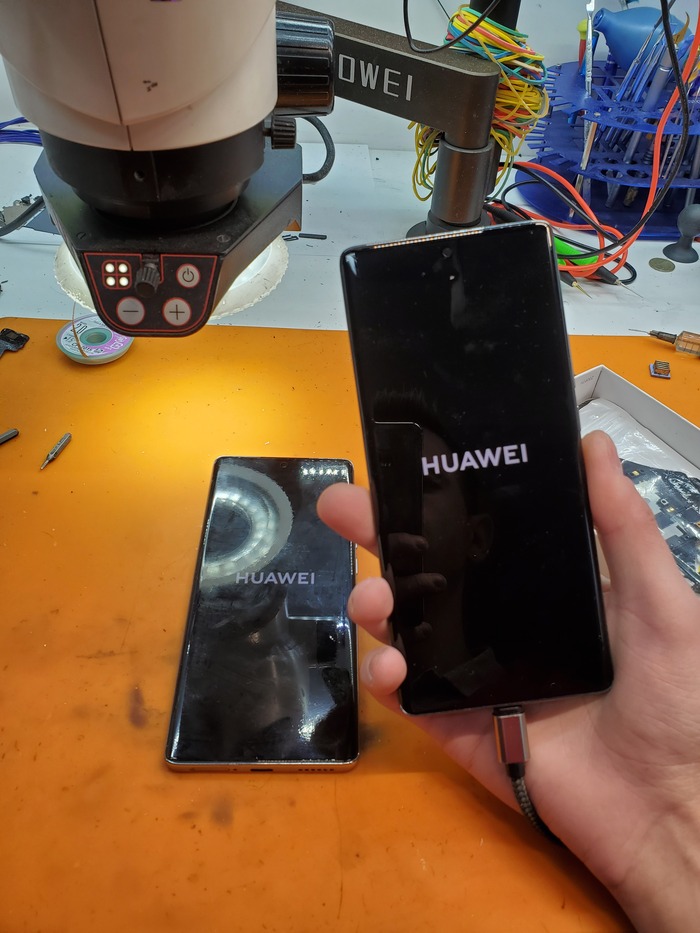

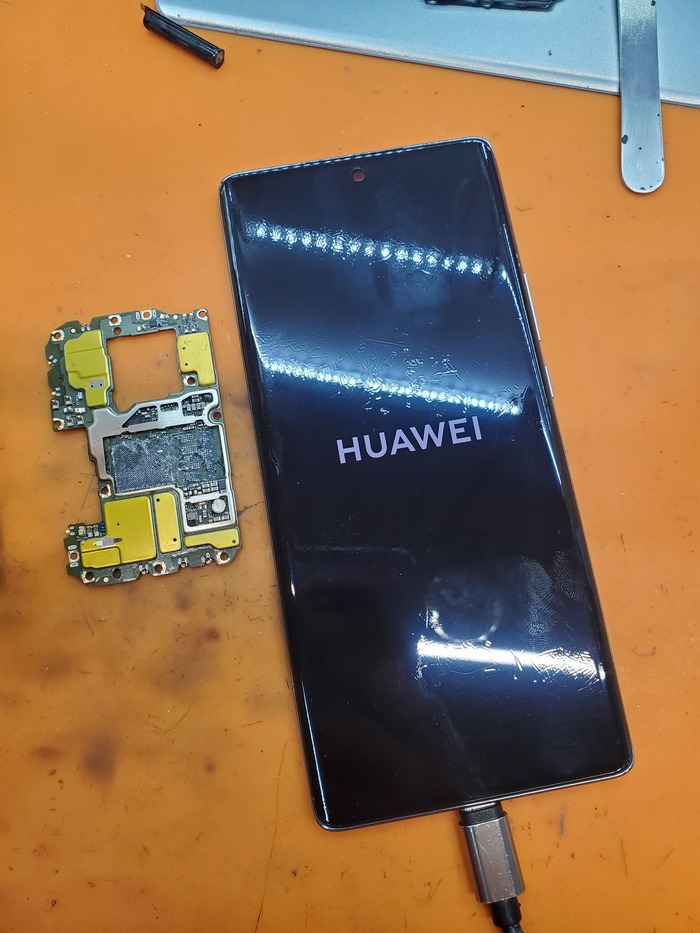

И проверка на взлёт:

А не взлетело. Вернее надпись хуйайвей начинала переливаться уже как при норм загрузке телефона и изменения уже есть, но дело далее не доходило. Пролежал на такой загрузке полчаса и я услышал звук "радостного будильника", только вот картинки при этом не было.

Повторный перезапуск - загрузка до рабочего стола и тухнет изо.

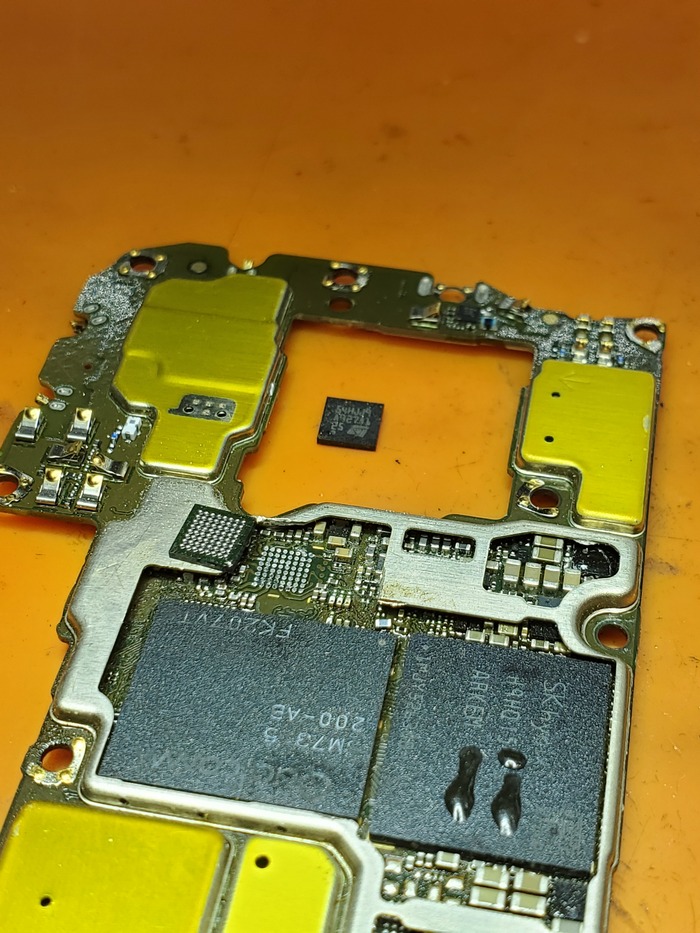

Ладна, докину софтово привязанные nfc

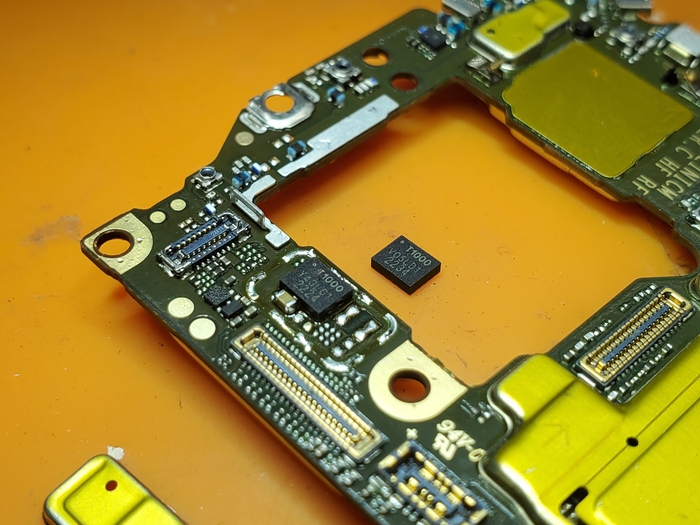

и ещё одну микруху, которая хз за что отвечает, но чисто по схеме напрямую завязана только на проц (аналог арб? Хз)

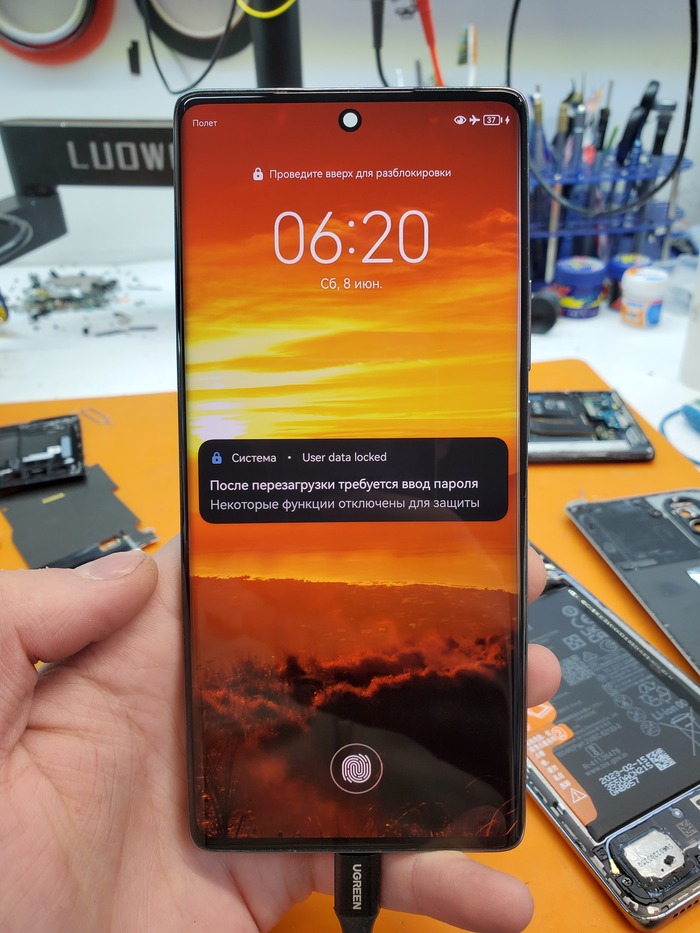

Вот теперь спустя 10 минут взлетело

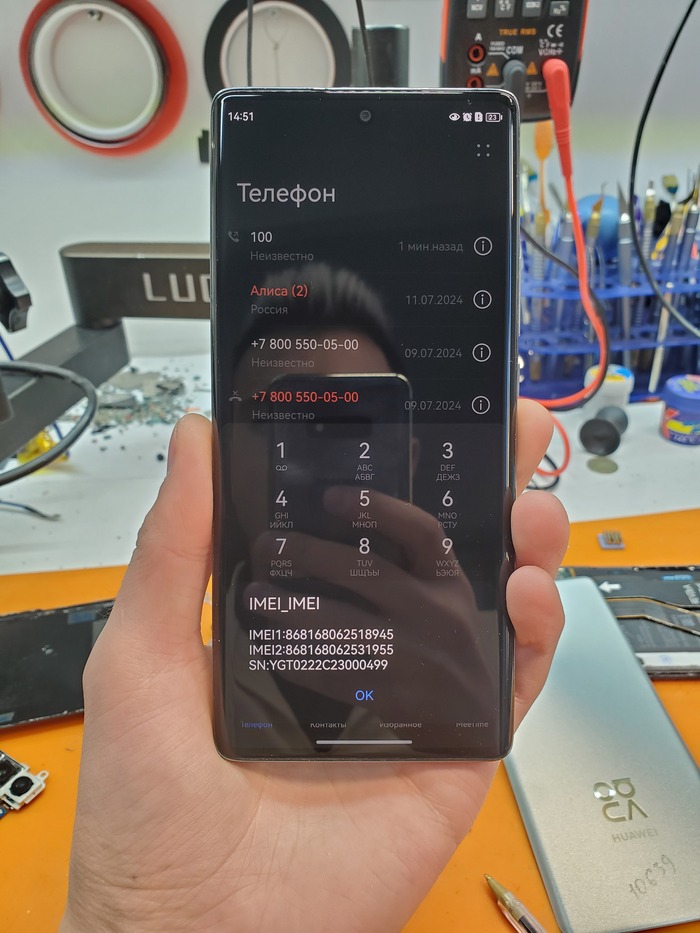

Дата дома.

Остальное тоже работает, в том числе и сеть

Вывода нет.

Стоимость: 10 тысяч мои работы и остальное донор от клиента.

Важно!

Данные можно восстановить только с помощью полноценного запуска телефона с обязательным вводом пароля!

Других вариантов нет и не будет.

Никаких "мне дёрнуть всего один файлик с дикпиком".

Вы получите либо всё, либо ничего.

Обязательно требуется рабочая, не повреждённая связанная пара процессор-память. Если что-то из этого кончилось - про данные можете забыть.

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Китайское барахло из списка:

techo

infinix

Sony

blackberry

Nokia

Lenovo

Motorolla

А так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.

Остальное, не входящее в этот список - велком.

Ноуты, видеокарты, часы и наушники не делаю!

Переклейкой и полировкой стекла не занимаюсь!

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))0
