Собсно, вот 9см кусочек меди, ценность в 15 тысяч рублей:

Спросите какая связь с этим?

А сейчас расскажу, сайбал.

Купили значит бюджетный обычный, ни чем не примечательный, iphone 16 в базе.

Достали из коробки и с древнего 12 начали переносить резервную копию.

Пока всё штатно и казалось бы, что тут могло пойти не по плану?

А во время переноса произошёл сбой, яблок либо разрядился, либо перегрелся и после перезагрузки стал делать так:

Гарантий от продавца нет - решайте своими силами и точка.

Для ЛЛ:

Телефон не даёт выключиться и зайти в режим прошивки dfu средствами комбинации кнопок. Висит на начальном экране, просит на долю секунды код-пароль и сразу сбрасывает всё на исходную. Перегревается и перезагружается.

В самых лучших профессиональных сервисах Москвы предлагали заменить дисплей, но не факт, что поможет, типа вероятно тачскрин отказал.

Причём настолько наглели, что: Вай, брат, мы заменим, но если не поможет, то оплатить работы всё равно нужно.

Причём ладно бы если сенсор вообще не реагировал и можно было предположить это, но во время обновления, да ещё и из коробки... Ну хз, это за лотерейкой нужно сразу бежать.

В общем принесли эту радость ко мне, как одному из тех, кто умеет и работает с новой техникой.

Что имеется:

Телефон на начальной настройке.

Греется и перезагружается.

Тач работает, но система не даёт ничего сделать.

Вывод - надо для начала прошить, чтобы исключить софт . Но как, если телефон отказывается входить в режим прошивки?

Варианта у меня 3:

1.Спилить чип памяти и закинуть новый - телефон рухнет автоматом в DFU и можно шить.

2.Во время переноса кончился контроллер type-c и из-за него может быть такой глюк и плюс греется. Поможет его замена.

3.Принудительно вгоню плату в аварийный режим перемычкой и прошью.

Разделываю задник:

Да. Теперь взрывать телефон стало намного удобнее. Откинул задник и иди копай)

Телефон реально китятился даже в режиме ожидания, а через тепловизор 70° нагрев это не очень хорошо.

Может всё-же реально контроллер кончился?

С обратной стороны тоже жара:

Понял. Демонтажирую мать:

Значитъ так. Ищу тест-пойнт force dfu.

Надо в момент подключения к компу замкнуть его на линию 1.8В, которую для удобства я взял с линии обмена данными между аккумулятором и контроллером заряда

И подключаю к ПК:

Ну не с первых разов он залетел в стабильный dfu. Постоянно переподключался или мак писал, что айфон кушоет много.

По итогу охладил чуток плату и в момент быстро подключил к компу

Отправляю яблоки в мусорку прошиваться

А пока буду заниматься действительно важными делами. Вернее решаю для себя восстанавливать мне свой Xperia или нет

Чё там?

А там норм. Живой.

Делаю заново проклейку.

Яж не дэбил сажать крышку на испорченную родную.

Проверяю на герметичность не грушей с монометром от тонометра, а нормальной электрической помпой. Яжненищеброд экономить на оборудке)

Пойдёт.

Беру всего 15 тысяч за прошивку.

И меняю их на оригинальные жала jbc для паяльника)

Причём ориги стоят всего 5 тысяч за штучку, что довольно не дорого.

Делов то.

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Китайское барахло из списка:

techo

infinix

Sony

blackberry

Nokia

Lenovo (кроме серии legion)

Motorolla

А так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.

Остальное, не входящее в этот список - велком.

Ноуты, видеокарты, часы и наушники не делаю!

Переклейкой и полировкой стекла не занимаюсь!

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Инста пока шевелиться не собирается, и так на одного слишком много соц.сетей, но если интересно, то вот:

https://www.instagram.com/__rfon

Туда писать ничего не нужно, я там не отвечаю, лень VPN

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))

Драсьте

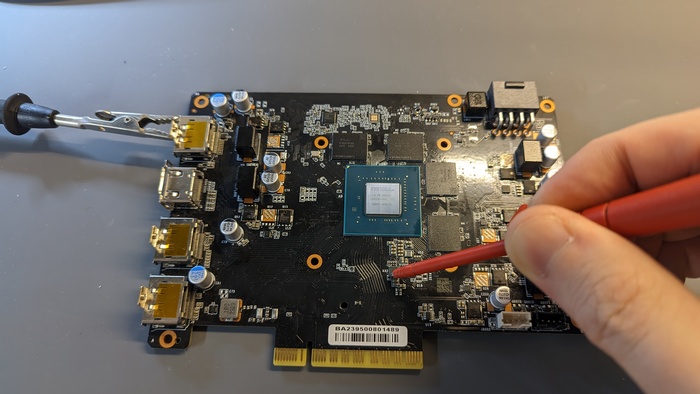

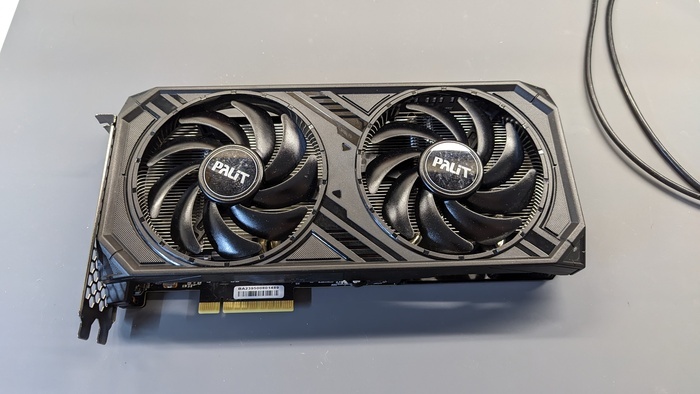

Передали доставкой в ремонт карточку, которая перестала работать после того, как попала жидкость. Какая конкретно была - владелец не уточнил. Но едкого запаха не было, а значит это не кошачья моча, что уже радует.

После разборки выяснилось, что карту уже чуток паяли вот тут:

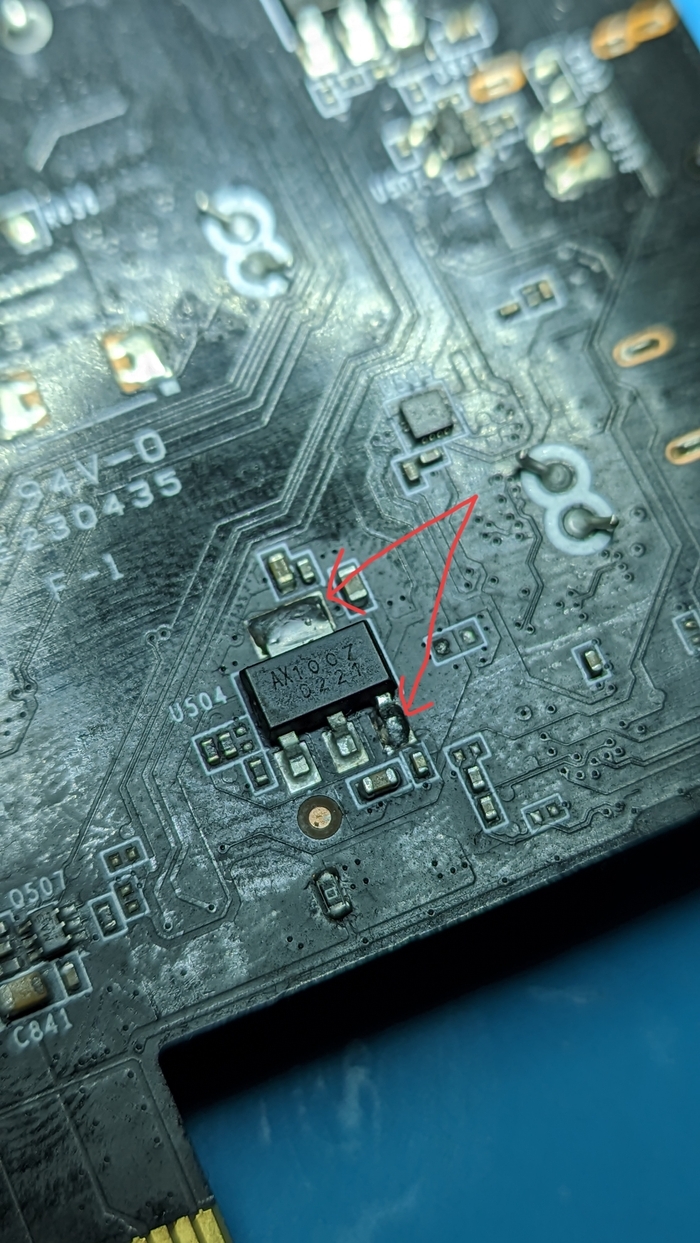

Излишний припой на выводах микросхемы, разумеется, не заводская пайка никак

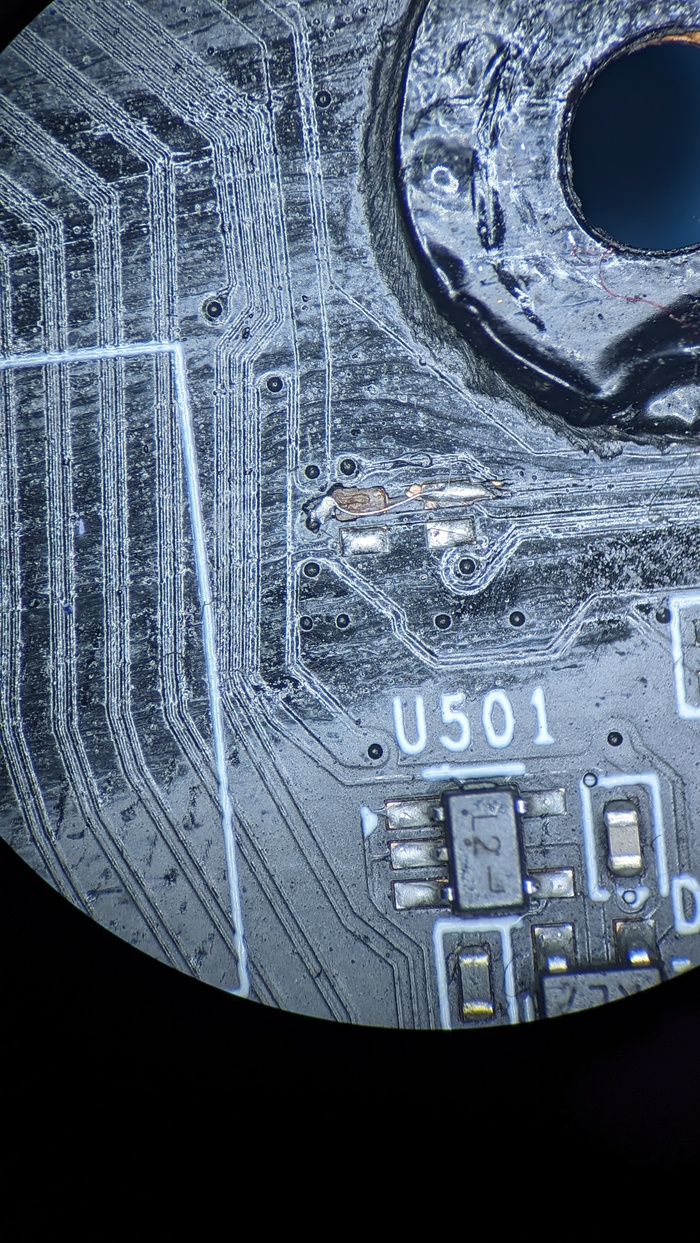

А ещё что-то тут паяли, точнее дорожку восстановили

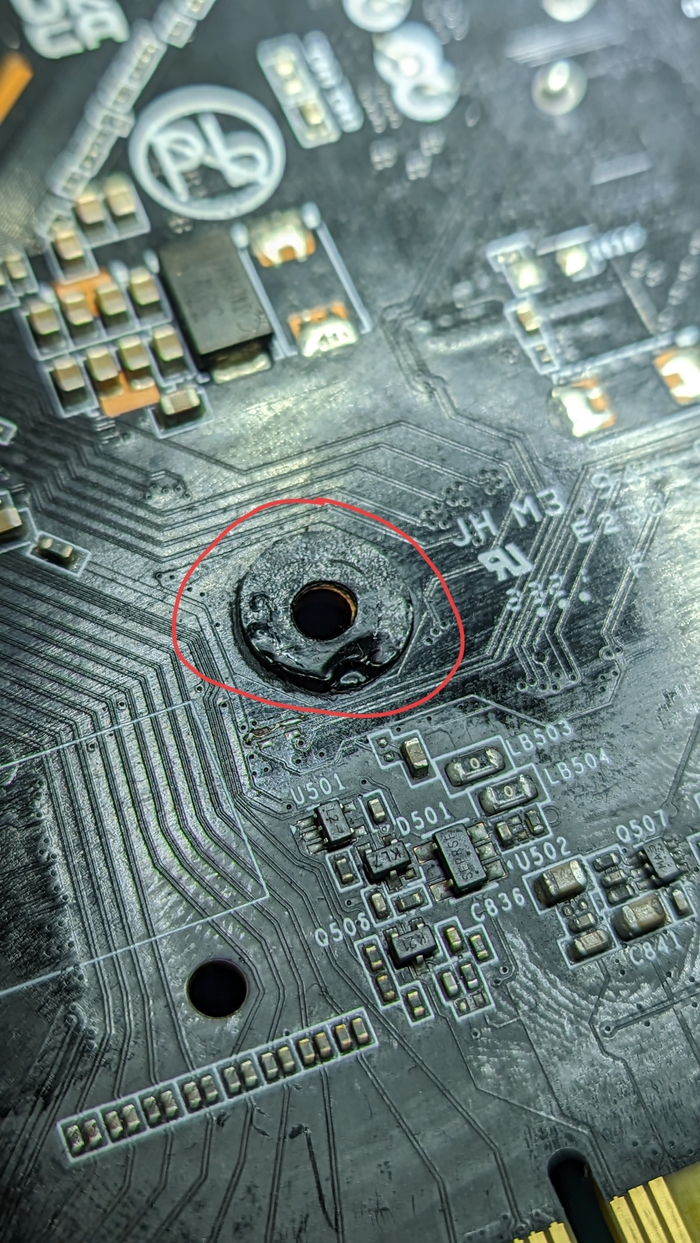

Как и зачем оплавили шайбу под винтик - не знаю, просто сам факт.

Дорожку, кстати, восстановили верно, этот момент окультурю уже за кадром

Логично, что к владельцу появились вопросы

Если кратко, то насчёт состояния и вмешательств получил вот такой ответ

Штош, посмотрю, что по факту и проверю карточку на наличие потребления

А оно как раз отсутствует, что плохо. Хорошо, что есть направление ,в ксторону которого надо "копать"

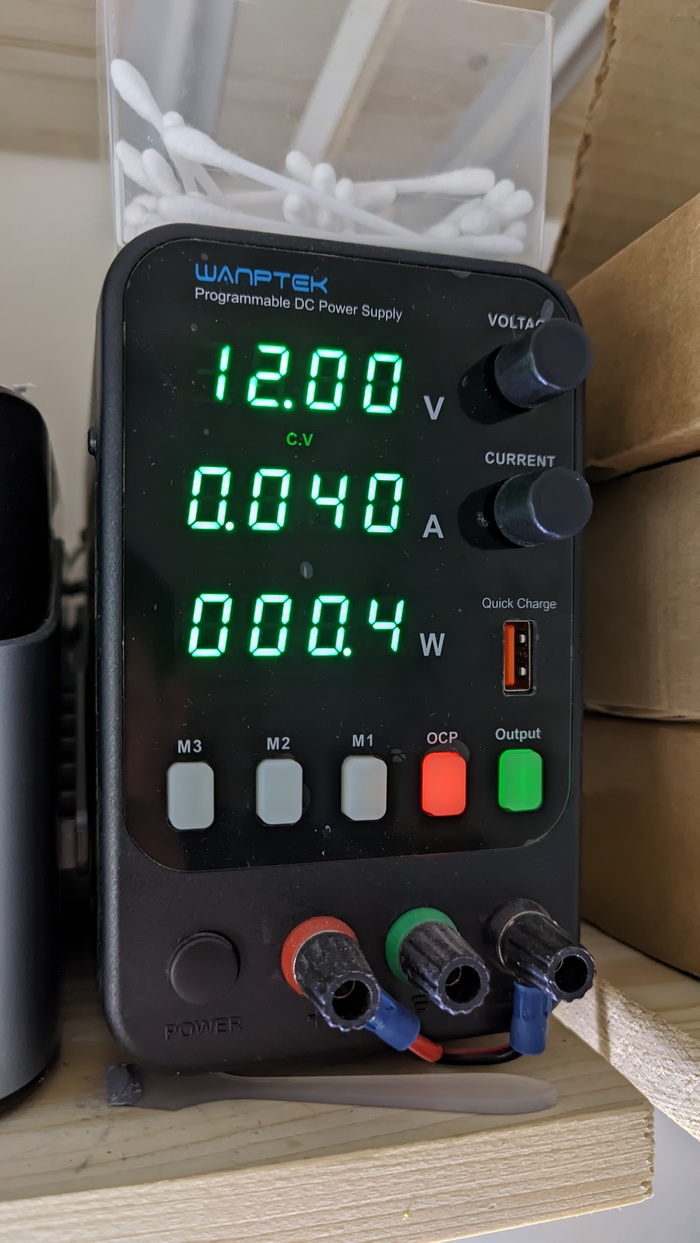

40мА это сам райзер кушает, на самой карточке вообще ничего...

Ладно

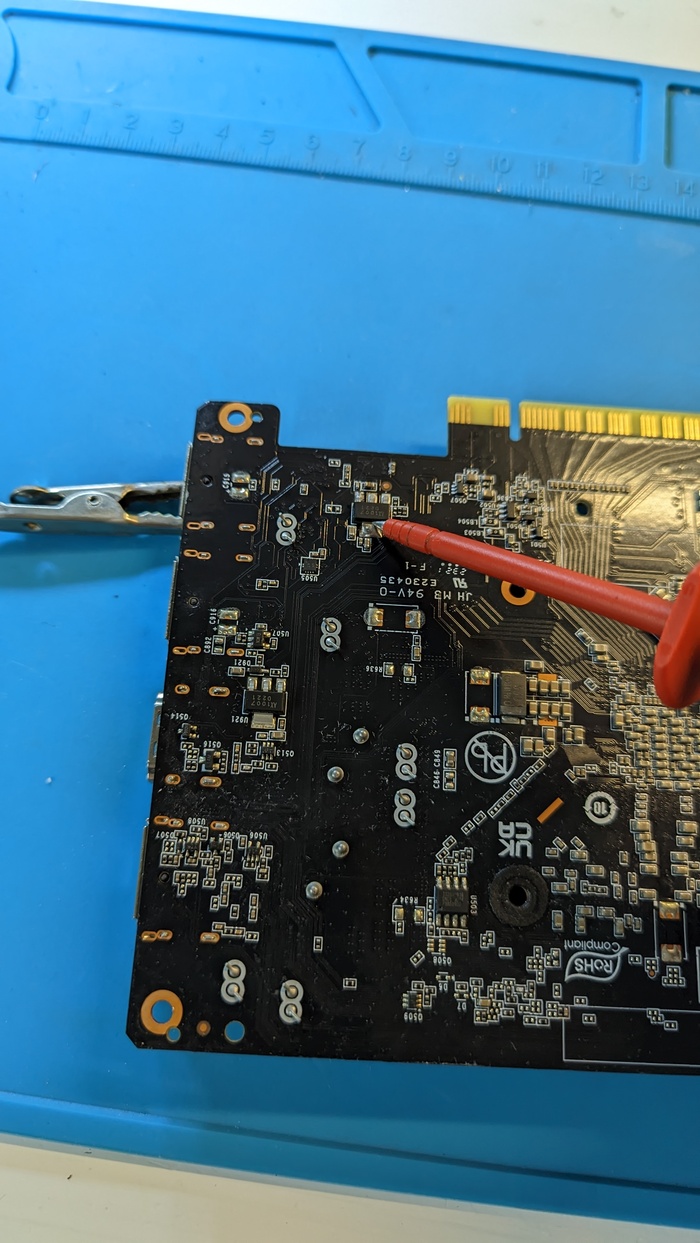

Начну, пожалуй, с замеров на плате в месте пайки ножек микросхемы

Не просто так паяли там что-то ,может искали где замыкание или ещё чего

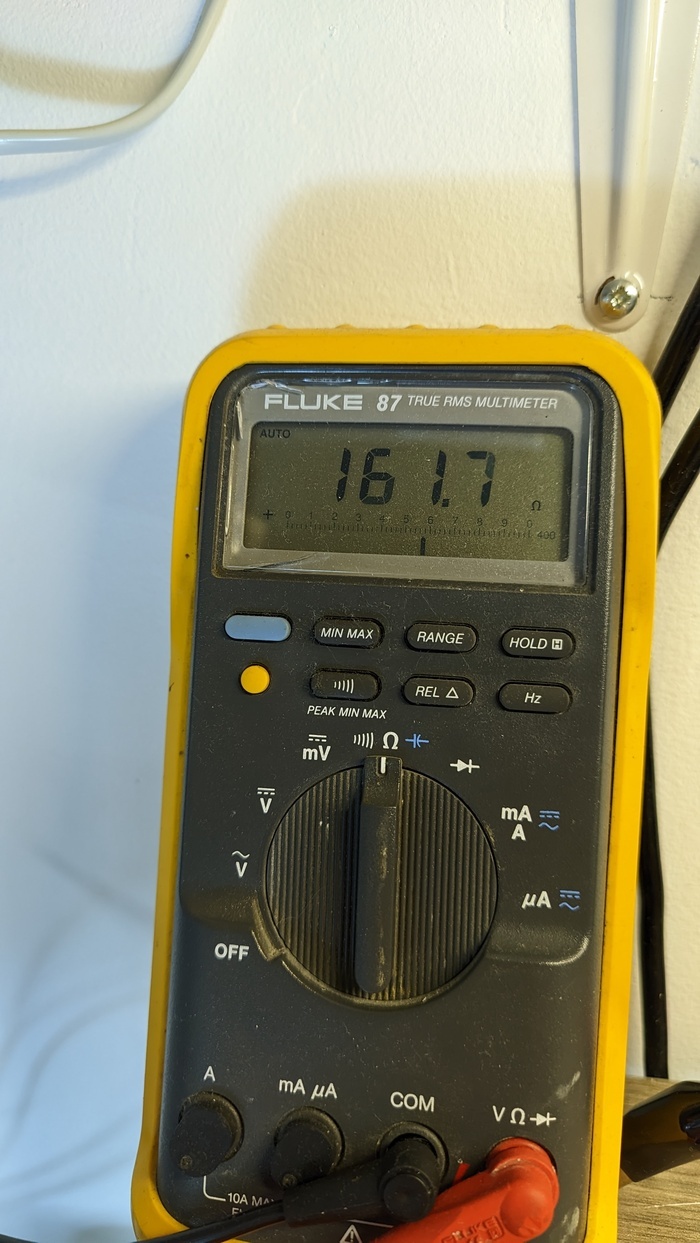

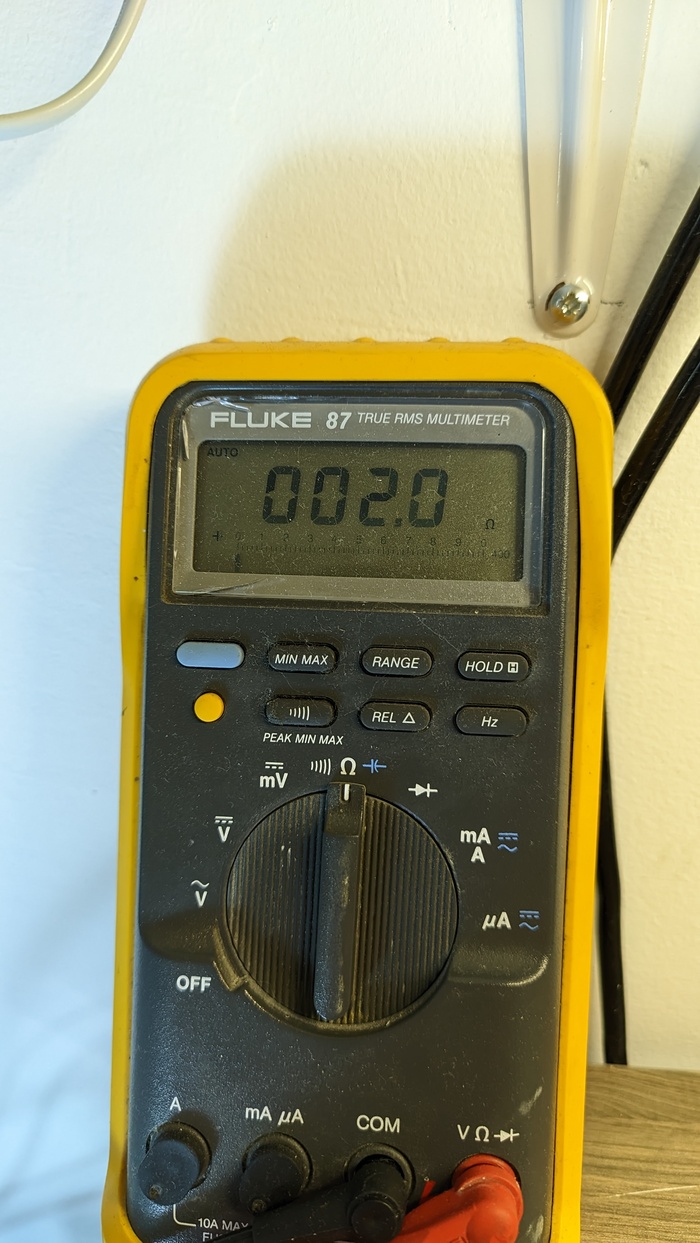

Сопротивление в этой линии оказалось низким, а это значит, что где-то должны быть неисправные элементы на плате, наверняка в кол-ве больше 1шт

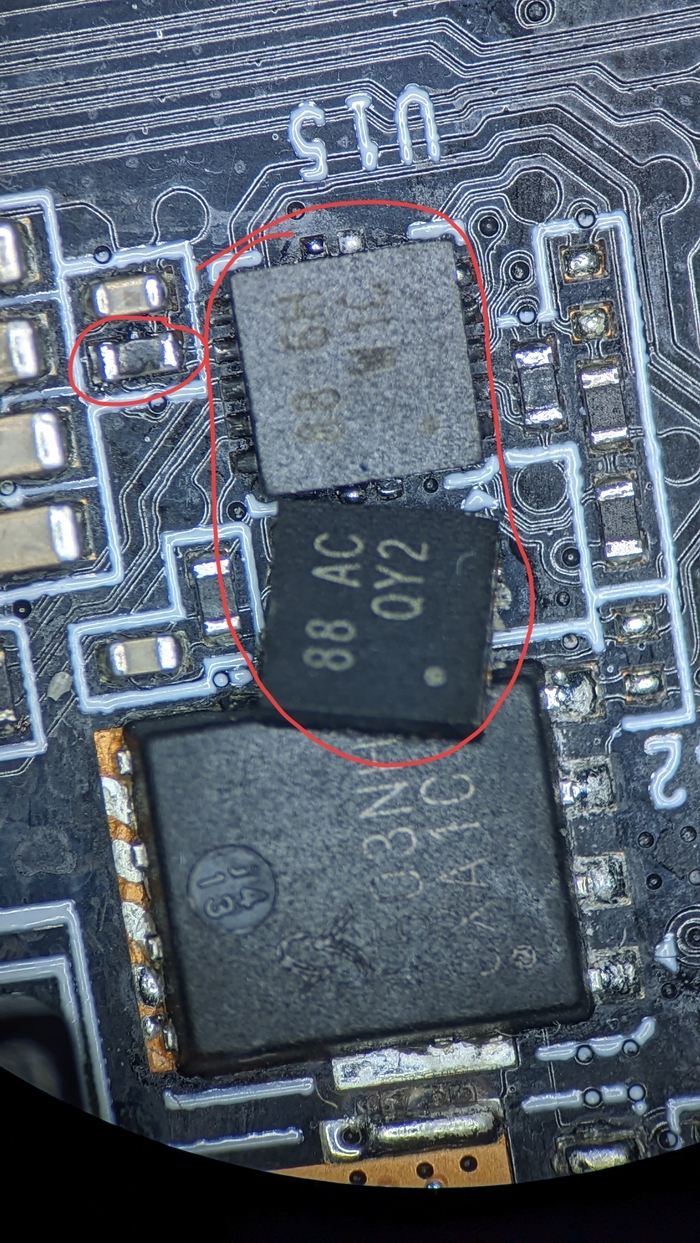

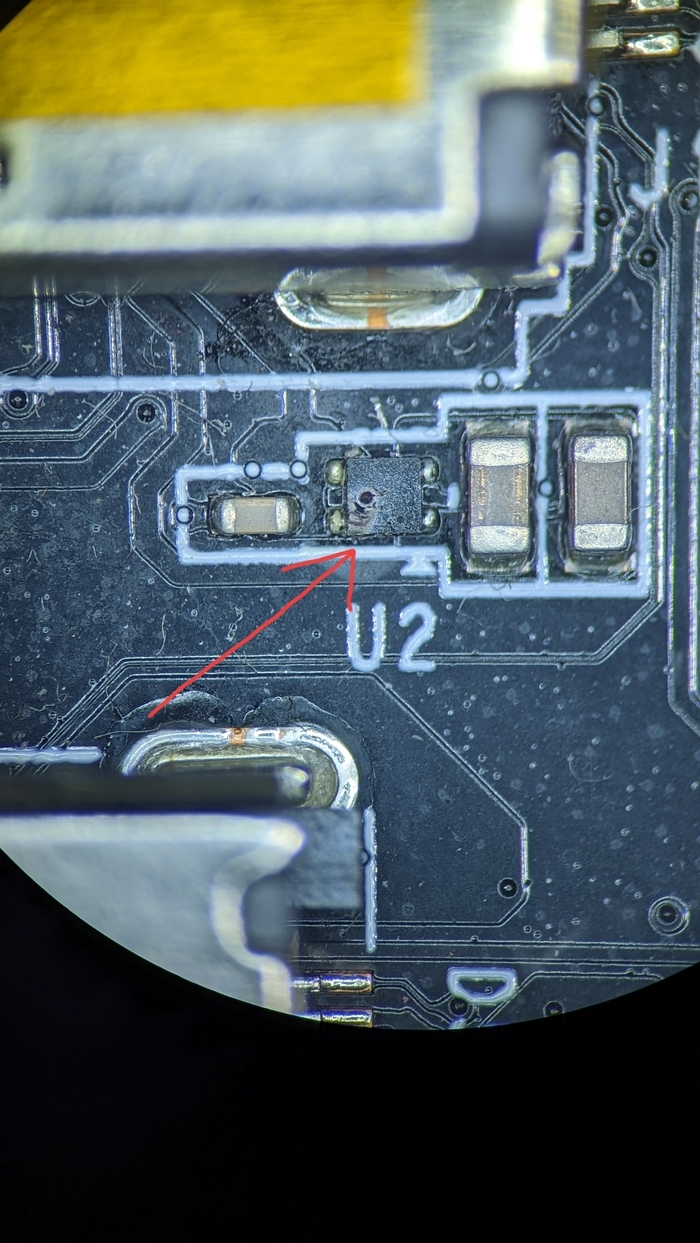

Первая неисправная микросхемка нашлась достаточно быстро

Видно, что она сгорела и волшебный дым вышел давно

Разумеется, что начну с замены явно сгоревшей детальки и получу результат...

Который не привёл к успеху и запуску питаний у карточки, сопротивление почти не выросло по этой линии

Ну, явное уже поменял, а дальше опять замеры и осмотры платы

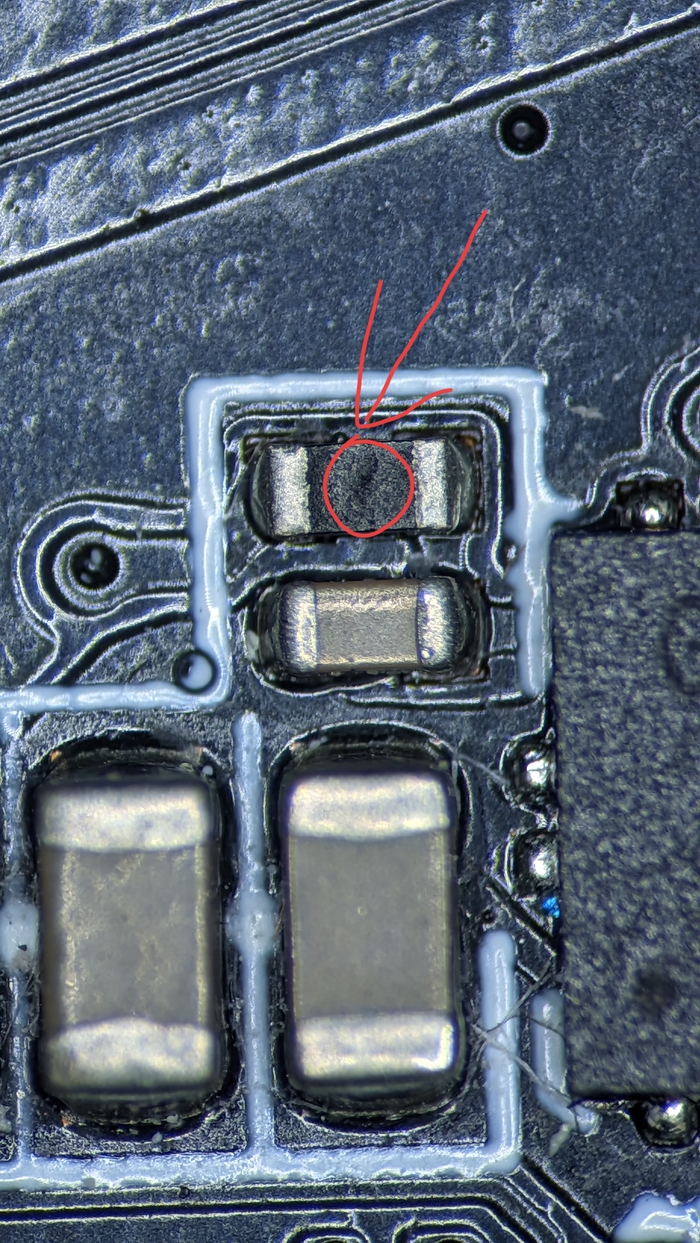

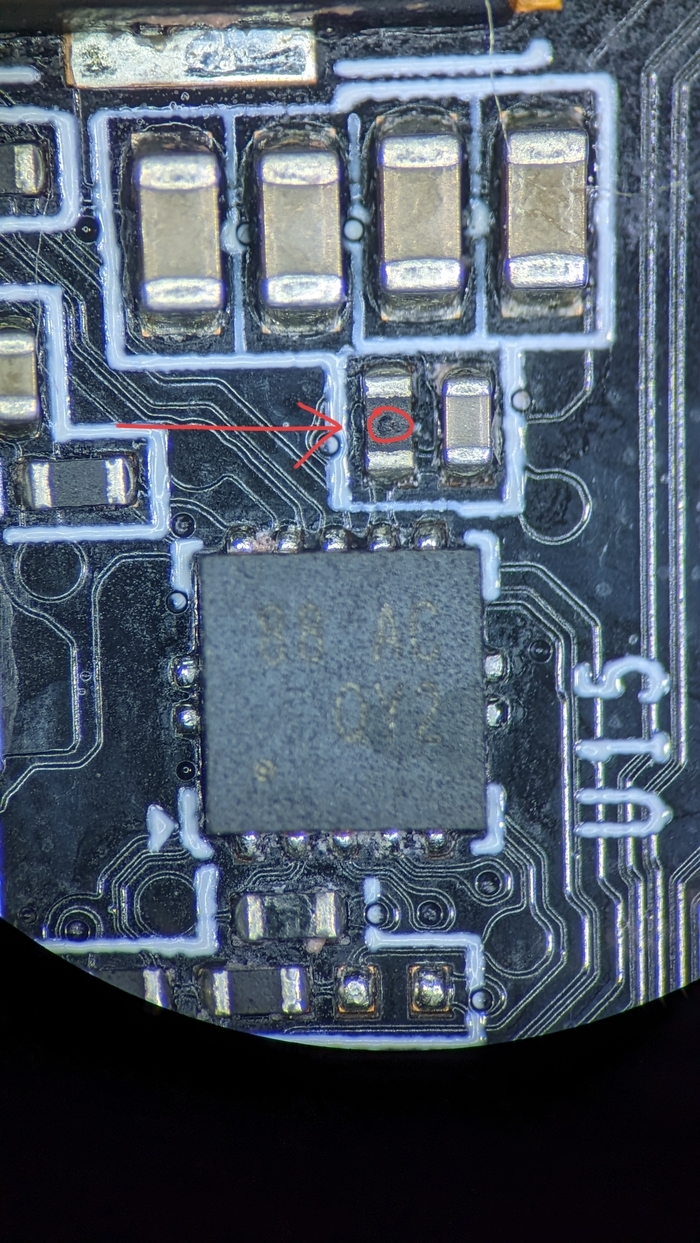

Высмотрел подгоревший резистор по питанию ШИМ контроллера видеопамяти

Просто так он бы не подгорел, а значит по этой линии "чихнуло" питание и пожгло как минимум резистор и сам контроллер

Обе детальки под замену пойдут

Поменял и отмыл плату, готово

Продолжаем...

А питания на карте не запустились

Опять

Продолжаю смотреть и обмерять всё на плате

Нашёл ещё одно место

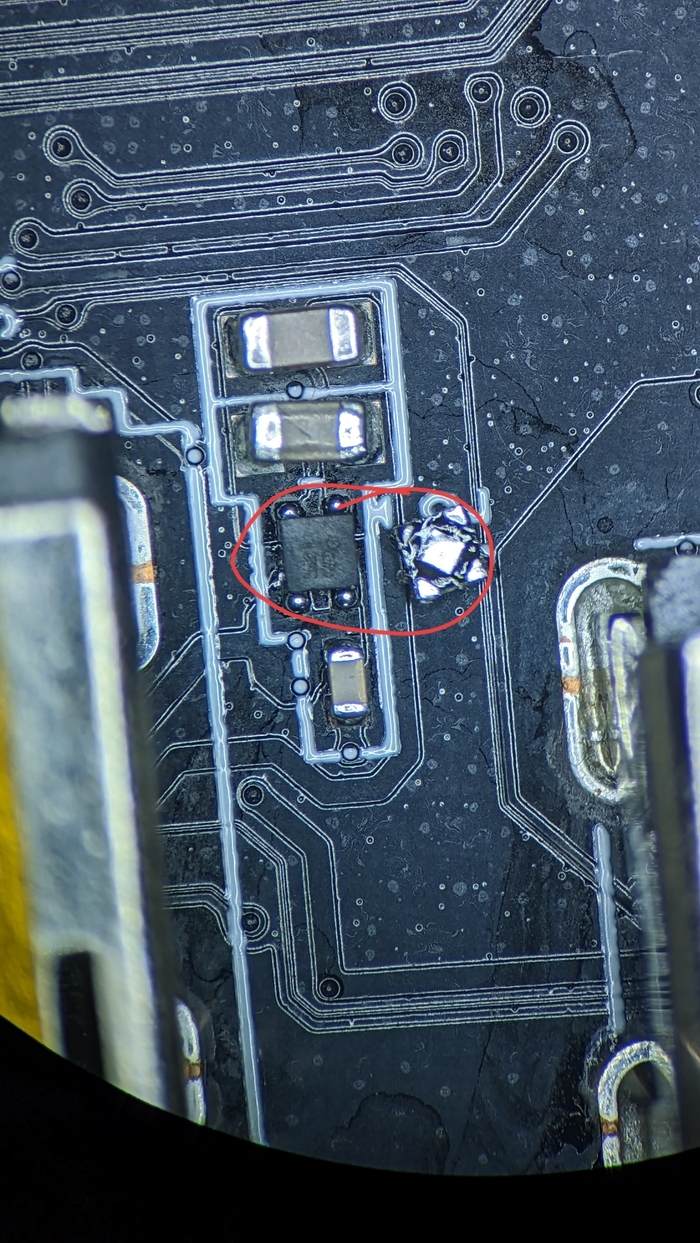

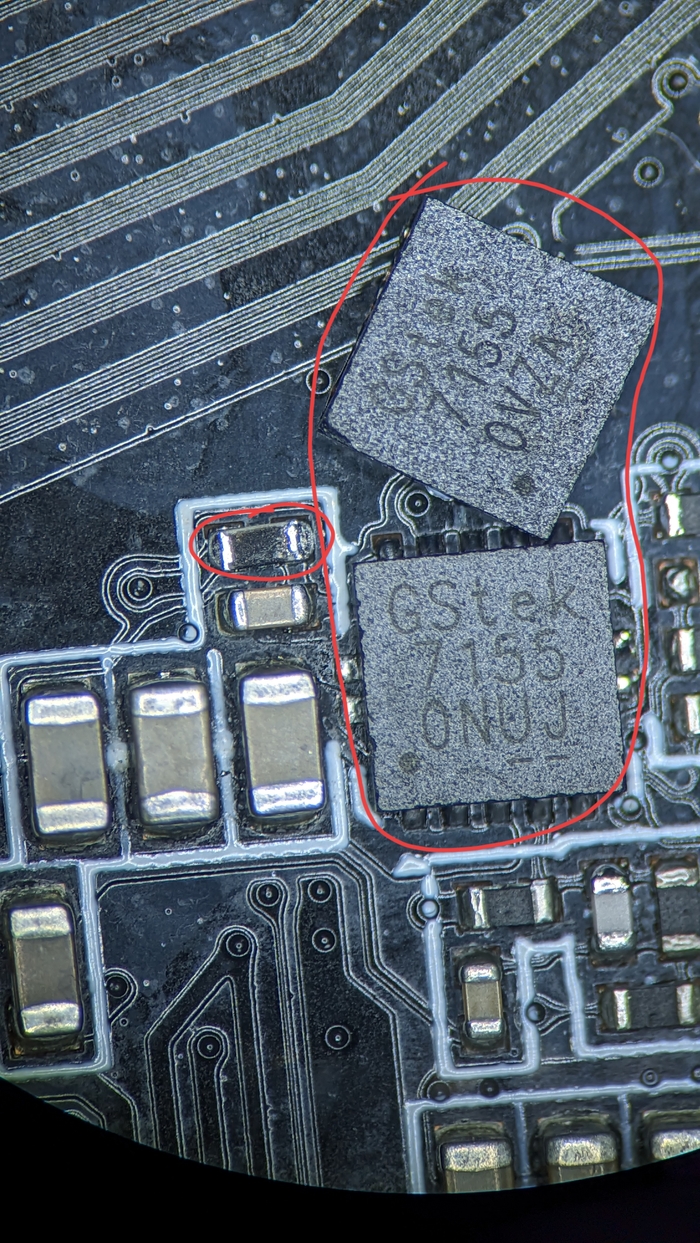

В этом месте есть подгоревший резистор по питанию другой микросхемы, после которого КЗ, а как иначе

И эту микросхему с резистором поменяю

Готово

Может теперь заработает всё?

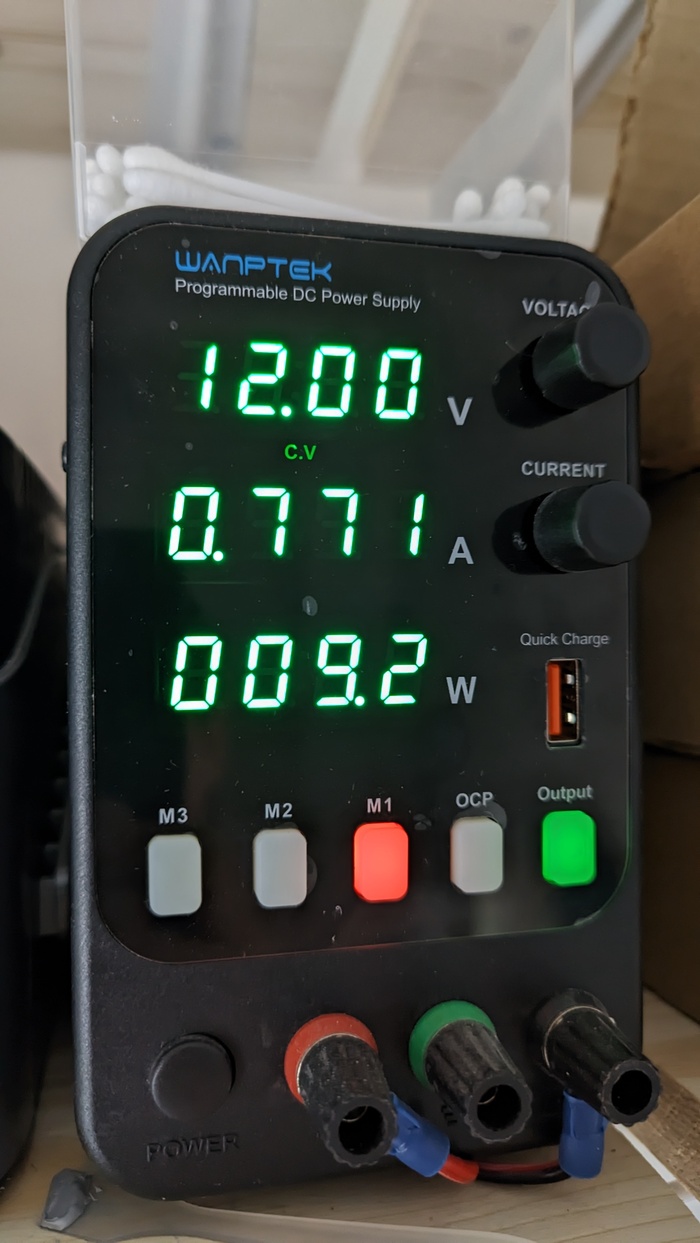

Воот, это уже похоже на правду и питания разродились

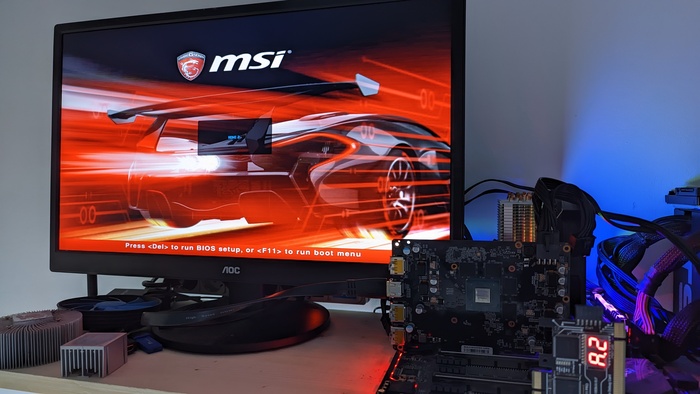

Даже изображение появилось, что радует ещё больше

В таком случае можно собирать и проверять под нагрузками

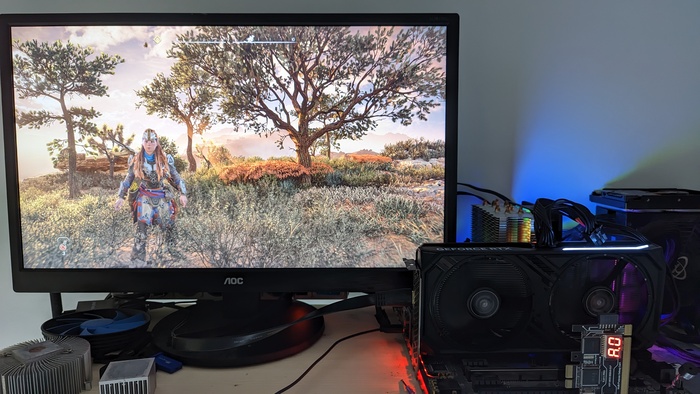

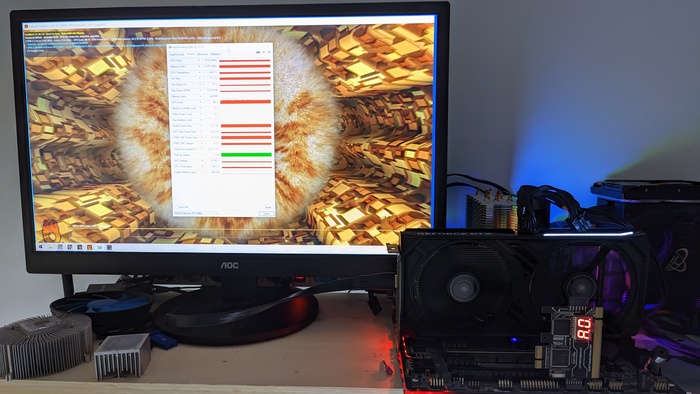

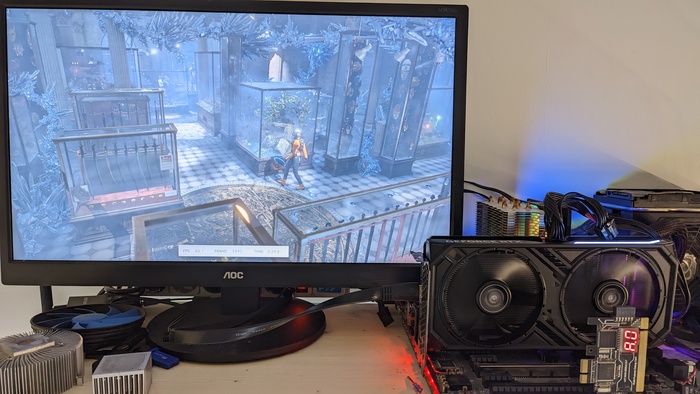

Собрал и гоняю в тестах

Сввязаться насчёт ремонта можно ВКонтакте или телеграмм

Что обычно беру в ремонт: видеокарты, материнские платы по сокетам (ремонт/замена), либо процессоры с ножками

Продолжение. Имеется телевизор Hi, куда я уже переставлял плату от телевизора Hartens HTM-32HDR11B-S2. Свежая плата, на неё толком даже прошивок нету для emmc, не то что распиновки для внутрисхемного подключения. Исправим!

Модель платы: KV9256-A43 V1.2

Фото платы.

Стоит прикольная флешка, такого производителя вижу впервые. Может подвальный Китай, может фирменный, не могу сказать точно про качество такой флешки, ни разу не сталкивался(флешка на 8 гигов).

Выпаиваем, зачищаем посадочное место, накатываем шары, делаем распиновку.

Дальше подцепляемся программатором для считывания прошивки. Считалось за 7 минут, прекрасная экономия времени, вместо 20 минут по 1бит режиме(а если учесть ещё тот момент, что нужно записать флешку, то туда можно целых 40-60 минут учесть при 1бит режиме).

Отпаиваемся, очищаем место, как с завода, только паяльной маской залить не помешало бы(денег нету на нее пока))) ).

Собираем плату в изначальное состояние - припаиваем радиатор на свое место, приводим плату в порядок, при этом не забывая поставить изоляцию под блок питания.

Ну и финальная проверка телевизора на включение и что мы его не добили :)

Следующий пациент - DEXP 32HHS1 с материнской платой, которая имеет следующий партномер:
TP.SK516S.PB802

Эта плата была переставлена в телевизор Asano.

Флешка стоит на 8 гигов.

Снимаем, делаем точки подключения.

Как я к этим точкам подпаивался, это не передать словами. Расстояние маленькое, всё кучно, но запаялся.

Берём ставим микросхему назад, убирая все следы флюса.

Подпаиваемся к программатору для считывания прошивки и для проверки правильности моей распиновки.

Сделали полный бэкап за 6 минут.

Приводим место в порядок, отмываем всю грязь и разводы, после себя оставляем чистоту.

Припаиваем радиатор, и идём проверять телевизор на работоспособность. Скажу сразу - фото свежие, сделаны сразу после того, как я считал прошивки с телевизоров.

Всем спасибо, прошивки на эти модели под эти платы постараюсь выложить как можно скорее, возможно завтра выложу, сможете найти их по партномерам на сайте remont-aud.

Здравствуйте. Хочу вам рассказать о подключении к микросхеме emmc в телевизорах не выпаивая её. К сожалению так бывает что на свежие телевизоры нету внутрисхемного подключения, то есть распиновка ISP, где подключаются VCC, VCCQ, GND, CMD, CLK, D0 (реже D1, D2, D3 - сегодня о них и пойдёт речь).

Имеем на руках 4 платы свежих, на которые нету никаких распиновок. В этом нам поможет замечательная схемка, которую можно найти в интернете.

Абсолютно неважно с какого даташита вы её возьмёте, так как такая распиновка она одинаковая на все микросхемы в корпусе BGA153/169.

Имеем телевизор TCL 43P745, партномер платы(их на самом деле 2шт):
1) TD.RT2851MT.782 (T)
2) 40-R51MPH-MAB2HG-C

На этот телевизор с такими партномерами нету прошивок, а тем более подключения по ISP. Будем исправлять этот момент.

Имеем плату такую с этого телевизора.

Кладём её на нижний подогрев, в моем случае это идёт сепаратор от телефонов, который максимум может разогреваться до 120гр.(Этой температуры вполне себе хватает для того что бы прогреть плату, снять флешку, при этом не угробив её - спойлер, на этом телевизоре уже была флешка, которая уходила в мир иной).

Снимаем флешку, зачищаем посадочное место под нее пока плата горячая, что бы не оторвать пятаки под ней.

Очищаем флешку от старых шаров, залуживаем, протираем салфеткой с растворителем.

Дальше имея на руках схему распиновки еммс шарами вниз, начинаем вызванивать и высматривать точки подключения по isp для подключения микросхемы в режиме 4бит. После 10 минут рисования в paint и методом прозвонки у меня получилось вот это.

Дальше ошариваем микросхему и припаиваем её на плату, предварительно нанеся флюс тонким слоем, иначе она будет плыть из-за того, что флюса слишком много и ничего не получиться.

Зачищаем дорожки, которые идут по линии данных, надо это делать очень аккуратно, потому что их можно повредить, перерезать, или зачистить то, что не нужно зачищать. И припаиваем тонкие проводки мгтф согласно распиновке, которую мы сделали ранее.

Дальше подключаемся программатором UFPI к флешке и пытаемся считать с нее прошивку.

К сожалению пошли ошибки в процессе полного бэкапа микросхемы. Всё из-за того, что слишком большая частота(52мгц) для самой микросхемы оказались неподъемными, так как микросхема уже по тихоньку отходит в мир иной. Понижаем частоту до 30мгц и пробуем считать прошивку.

За весь период всего 5 ошибок, хотя при 52мгц ошибок было гораздо больше, я просто их не сфотал. Сохраняем прошивку на комп, и идём дальше.

Есть телевизор свежий SBER SDX-32F2139 с материнской платой, которая имеет 2 партномера:
1) EL.AM950-FG48
2) TP.T950D4.PB766 (T)

Вот её фото

Снимаем флешку, зачищаем посадочное место, вызваниваем точки подключения по внутрисхемному подключению.

Накатываем флешку с помощью хорошей BGA пасты Relife, оснастки для BGA пайки, и хорошего 3D трафарета от QianLi.

Мистер флешка отреболлена и готова к установке. Ставим её.

Флешка припаяна, дальше к программатору.

Считываем с нее прошивку, сохраняем полный бэкап данных. Эта флешка живая полностью, считывается нормально без потерь данных и на нормальной частоте(на фото видно что я вручную выставил частоту 45мгц, хотя она может и 52мгц держать, это не суть важно).

Флешка считывается, нормально сохраняется без ошибок по CRC. А значит что мы всё сделали правильно, работает в 4бит режиме, что очень положительно сказывается на скорости чтения(либо в 1бит режиме скорость будет примерно до 2МиБ/сек, либо 20МиБ/сек - а всего дополнительно надо допаять 3 проводка).

В следующем посте расскажу, как я считал прошивки со своих телевизоров, которые я делал на продажу(где я тоже делал точки для внутрисхемного подключения). В целом эта информация будет полезна всем пользователям, которые читают это сообщество для саморазвития , и для тех кто в будущем(когда эти телевизоры полетят), смогут подключиться к микросхеме не выпаивая её, и прошить моими прошивками, которые будут выложены на remont-aud(скоро выложу, возможно завтра). А пока всё! Всем спасибо, пошел писать второй пост)

P.S. - все остатки жизнедеятельности(флюс и так далее), я с плат всех убрал начисто, что аж палец не прилипает. Эти платы чисто так, потренироваться(по крайней мере первая плата от TCL, давно BGA не паял, а со второй я уже максимально адекватно относился, так как при возможности я с этой платой соберу телевизор какой нибудь на продажу).

Продолжение поста.
Имеем корыто с матрицей и новой подсветкой, но обычной платой (не смарт ТВ), есть телевизор с разбитой матрицей, но свежей платой смарт ТВ. Поехали!

Предварительно всё работает, картинка развернута в нужную сторону, матрица подходит по параметрам, всё хорошо. Осталось добротно собрать это, что бы это послужило некоторое время.

Имеем прикольную надпись на русском языке - внимание, высокое напряжение! xD

Заранее делаем ток подсветки вменяемым, что бы подсветка подольше послужила.

Под шлейф матрицы подкладываем ацетатный скотч, что бы не повредить сам кристалл либо шлейф матрицы, а то потом ничего не получиться и матрицу можно будет выкинуть в помойку.

Крепим планку матрицы как завещает производитель, на круглые штуки(не забываем обезжирить поверхности как планки, так и корыта), приклеиваем так, что бы шлейф был в свободном полете. Всё как по канонам хорошей и качественной сборки)

Упихуиваем все провода, антенны, крепим всё на ацетатный скотч, предварительно докручивая недостающие стойки в нужные отверстия для платы, благо корыто с универсальными дырками идет для разных плат. Чуть не забыл про подсветку, доделываем и её.

Дальше делаем шнур питания, так как боковушки для платы не подходят к телевизору, вместо посадочного места под шнур, там дырка. Решаем это следующим образом - берём, прорезаем резинку под кабель под стяжку, расширяем тем самым плоскость. Дальше метим и сверлим отверстия для стяжки, крепимся одной стяжкой.

Дальше крепим кнопки управления и фотоприемник телевизора. Где-то пролюбил пластиковое прозрачное окно для фотоприемника, найти не могу, и так сойдёт(я могу его поставить, но это мне надо ехать в другой район в мастерскую, где у меня есть шанс там его найти, не хочу туда ехать) )

Дальше крепим провода на крышке ацетатным скотчем, делаем всё по красоте.

Ну и вертаем всё в заводское собранное состояние.

Всё готово, телевизор готов, всё работает, весь функционал работает, пульт работает, к блютузу подключается. Я молодец, а значит заработал денежку(ну когда естественно он продастся).
Может потом покажу процесс сборки безрамочных телевизоров на специальный скотч вспененный, там тоже своих приколов хватает) Всем спасибо

Если хотите обратиться ко мне по ремонту электроники, я нахожусь в городе Хабаровск.
