В интернете нашел интересную схему усилителя звука на старых советских германиевых (Ge) транзисторах серии МП (П), такие транзисторы применялись в Электронике 60х и начала 70х годов во всем мире, в сравнении с кремниевыми транзисторами, германиевые имеют меньший порог открытия p-n перехода - 0,1В (приблизительно), для кремния - 0,7В (приблизительно), но в отличие от кремниевых, в германиевых полупроводниках ярко выражена температурная зависимость характеристик, поэтому кремний быстро вытеснил, селен и германий из мира полупроводниковых радиокомпонентов имея большую надежность и повторяемость характеристик в масштабах произведенной партии. Автор заявляет, что при питании в 24в (однополярное питание), максимальная выходная мощность на 8 ом-ой нагрузке составит 6Вт, что очень даже неплохо!
Сама схема примечательна не только, отсутствием кремниевых полупроводников, но и рядом схематических решений не свойственных для применяемых транзисторов, в частности предварительном каскаде применена схема похожая на дифференциальный каскад, схемно применен «мягкий старт» (отсутствие хлопка при подаче питания без реле задержки), в отличие от многих схем на Ge в этой схеме общим является «минус», что более привычно для современности, данный усилитель, как описывает автор, спроектирована на широкий круг радиолюбителей, не требует настройки и при условии правильной сборки, исправности комплектующих начинает работать сразу. В моем распоряжении имелись все эти транзисторы:

После пары часов поиска остальных комплектующих я подготовил все необходимое для сборки и сложил в коробок:

Благо в интернете уже имелась разведенная в sprint layout плата (легко находится в поисковике), причем хочу отдать должное, разведена плата грамотно и очень удобно:

Изначально я задумывал делать две платы отдельно, по типу моноблоков (левый и правый канал), даже начал разводку своего варианта:

Но в итоге пошел по исхоженной дорожке и начал изготовление плат, методом термопереноса (лазерный принтер, спец бумага, утюг - классический для радиолюбителя -ЛУТ). В этом проекте помимо самого выходного усилителя, автор разработал схемы тембрблока и фонокорректора, их я тоже решил повторить:

Работа спорилась, все было увлекательно, и в принципе, незаметно для себя, я пришел к моменту когда платы были спаяны, не хватало лишь радиатора для выходных П605-х и тут я вспомнил что есть у меня радиатор от магнитофона Ростов 102, распилил его на две части и просверлил несколько новых отверстий под ножки транзисторов и вот блок усилителя мощности готов:

Схема, действительно, запустилась с первого включения и выдала заявленную мощность (около 6Вт максимальной выходной неискаженной мощности на синусоидальном входном сигнале в 200мВ на входе предварительного усилителя):

Если поднять напряжение питание до 28 вольт, что схема легко держит, усилитель свободно выдает до 8ми Вт. Видео работы на музыкальном сигнале и тесте:

У меня нет (пока) хорошей звуковой карты, хотелось бы еще прогнать этот аппарат через тесты КНИ, уровень «сигнал-шум» по отношению к гармоникам и фону. На данный момент аппарат уже более полугода трудится как компьютерный унч для моих самодельных акустических систем на широкополосных динамиках 10гдш, не смотря на то, что они 4х омные, перегрева или выхода из строя выходных транзисторов не было, хотя частенько я слушаю его на громкости далеко выше средней. Благодаря широким пределам регулировки тембра, усилитель очень неплохо басит, можно слушать не только музыку, можно смотреть фильмы с обилием спецэффектов, можно играть в компьютерные игры с обилием шумовых спецэффектов.

Делая итог, могу смело рекомендовать эту схему к повторению, проверено:)

Спасибо за внимание к обзору. Желаю всем крепкого здоровья и удовлетворения от труда!

Сегодня у меня на ремонте совсем свежий топовый Ipad на данный момент

Вай какой касавэц!

Но немножко устал. За 13 лет то))

И как обычно его сдали в сверхпрофессиональный сервис на восстановление данных.

Итога нет. Не сделали)

А что делали? Контроллер меняли.

Или не меняли?

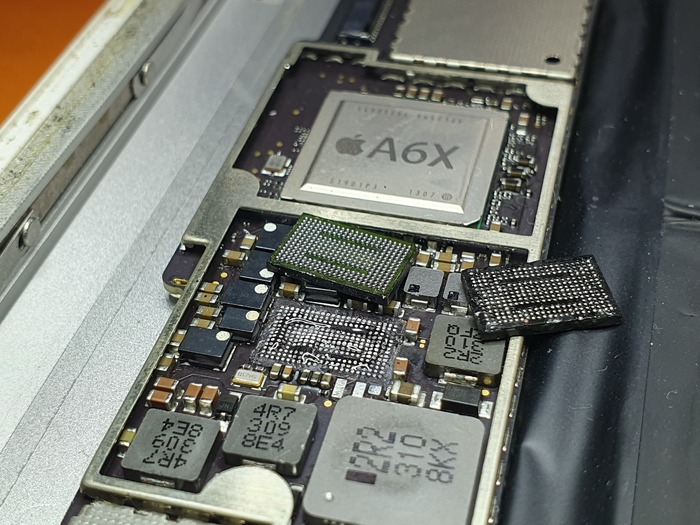

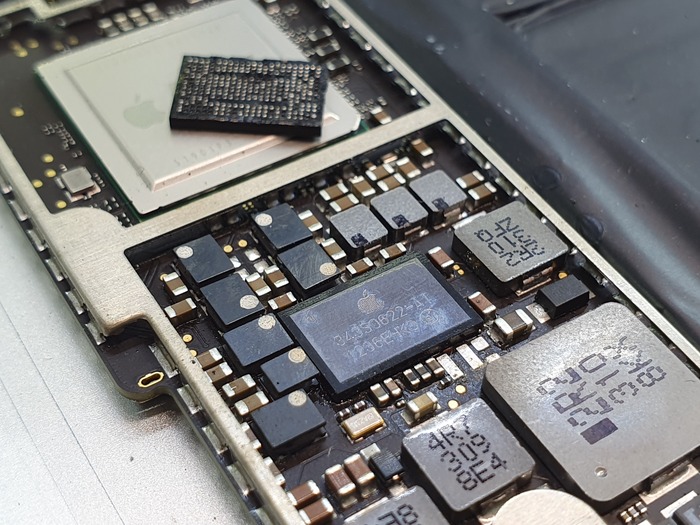

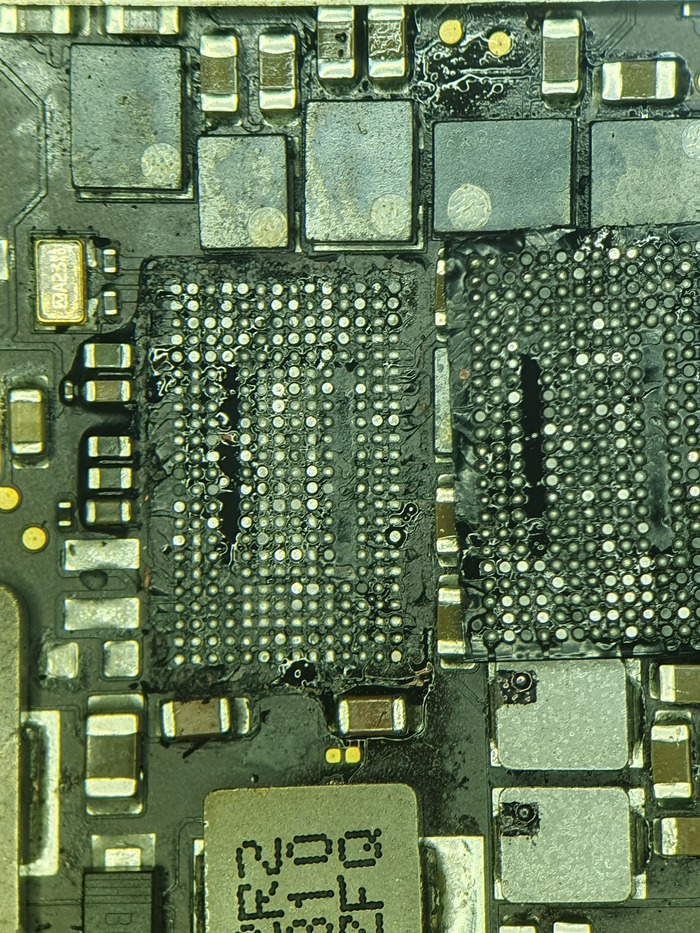

Конечно не меняли. Сдули и обратно посадили на старый припой, даже не почистив компаунд.

Сразу понятно, что не захотели браться ну и ладно.

Для восстановления понадобится ещё один точно такой же ipad, ибо отдельно живых микросхем уже не найти.

Важно, чтобы он включался, остальное без разницы.

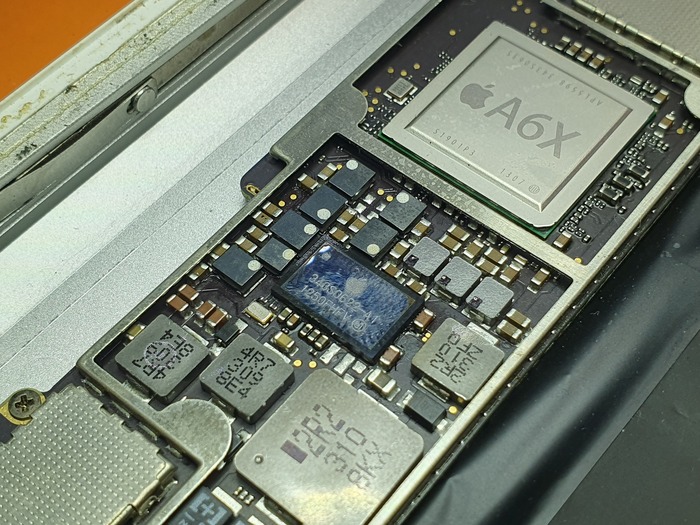

Ворую с рабочего аппарата микросхему, реболлю и вот Вам красивая фотокарточка

Чисто и красиво.

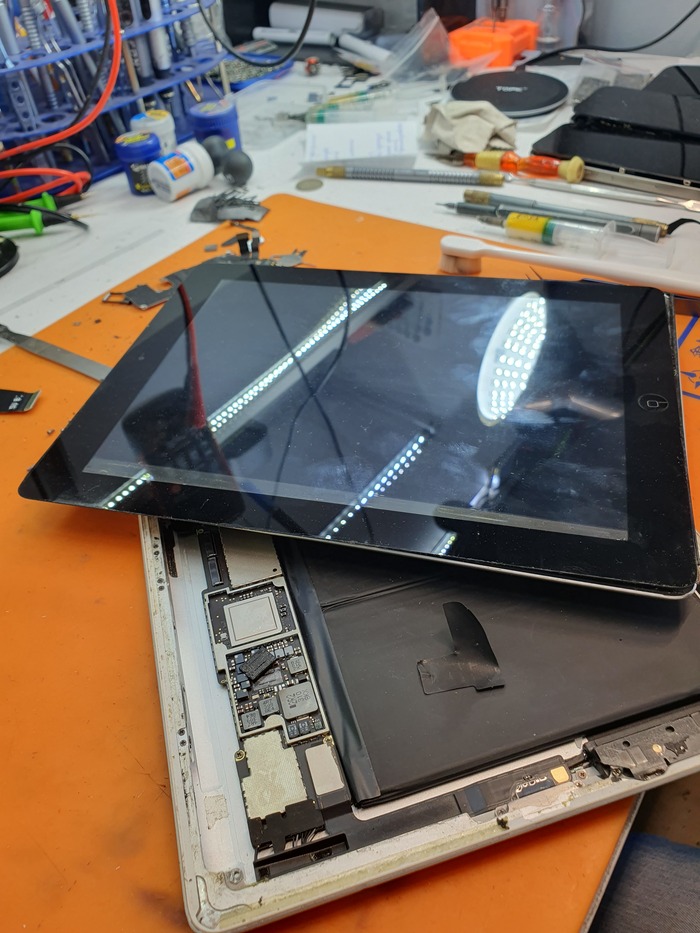

Проверяю с переставленным тачскрином и дисплеем:

Но ждать пришлось 20 минут, прежде чем эта новинка взлетела

Приемлемо. Остальные запчасти в мусорку, ибо уже не пригодятся.

Стоимость восстановления всего 7 тысяч рублей.

Затрачено времени полчаса.

И то! Планшет-донор был моим и в стоимость я его по сути не включил. Если бы его не было, то 2 тысячи айпад на авитах, косарь доставка и пару тысяч себе наценка за суету.

Зачем всё это? Данные, вернее слова от клиента: "вдруг там что-то осталось".

И да. Я не ремонтирую на постоянку устройства, старше 8 лет, только восстановление данных, но стоимость начинается от 10 тысяч.

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Китайское барахло из списка:

techo

infinix

Sony

blackberry

Nokia

Lenovo (кроме серии legion)

Motorolla

А так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.

Остальное, не входящее в этот список - велком.

Ноуты, видеокарты, часы и наушники не делаю!

Кроме увеличения ssd на macbook m1 и m2.

Переклейкой и полировкой стекла не занимаюсь!

Меняю модуль строго на оригинал сразу!

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))0

Драсти)

И сразу к делу:

Эх, наверняка снова пионеры накосячили.

На абордаж осмотр:

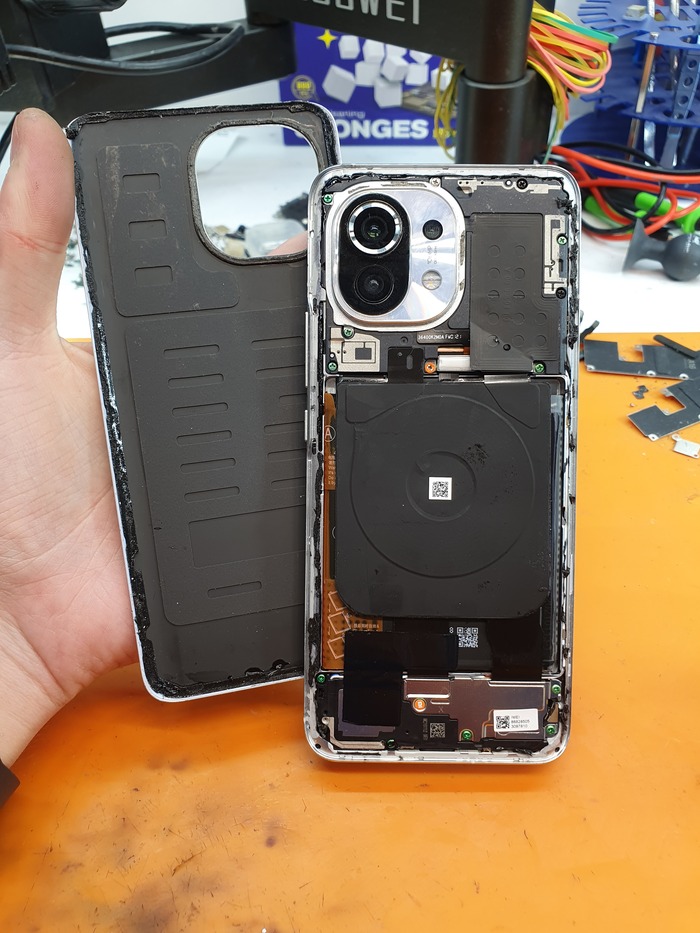

Главное, чтобы задник на клей момент не присобачили, а то знаю такие ситуации, так сказать в отместку - не получилось и нахер, тогда ни у кого не получится, но все оказалось проще

В7000)

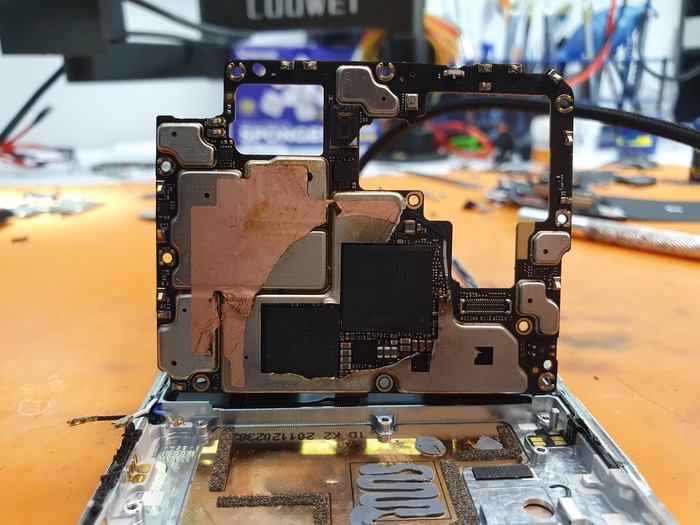

Крышка даже на него не приклеилась и держалась на остатках заводской проклейки, а вот обратная сторона платы выглядела не айс

Кусачки... Серьёзно?

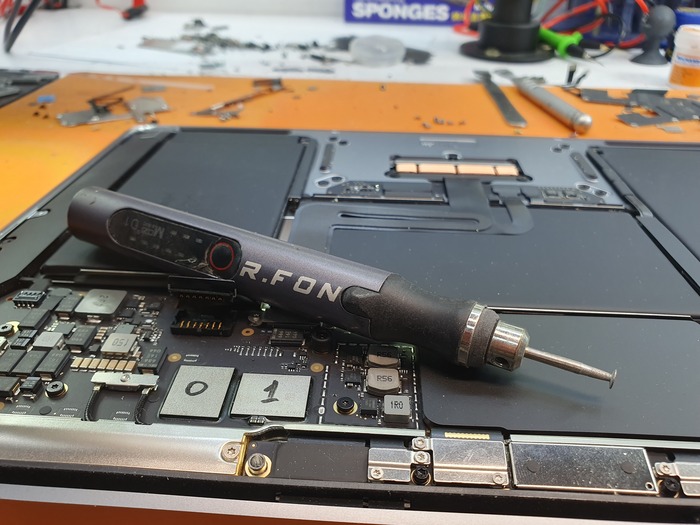

Неужели нельзя аккуратно срезать вот такой микроциркуляркой?

Аккуратно срезал где нужно и хорошо.

В принципе уже понятен опыт сервиса.

Итак. Вводные:

Телефон не заряжается вообще, а от блока питания нет реакции на кнопку включения. Плата молчит, мёртвая.

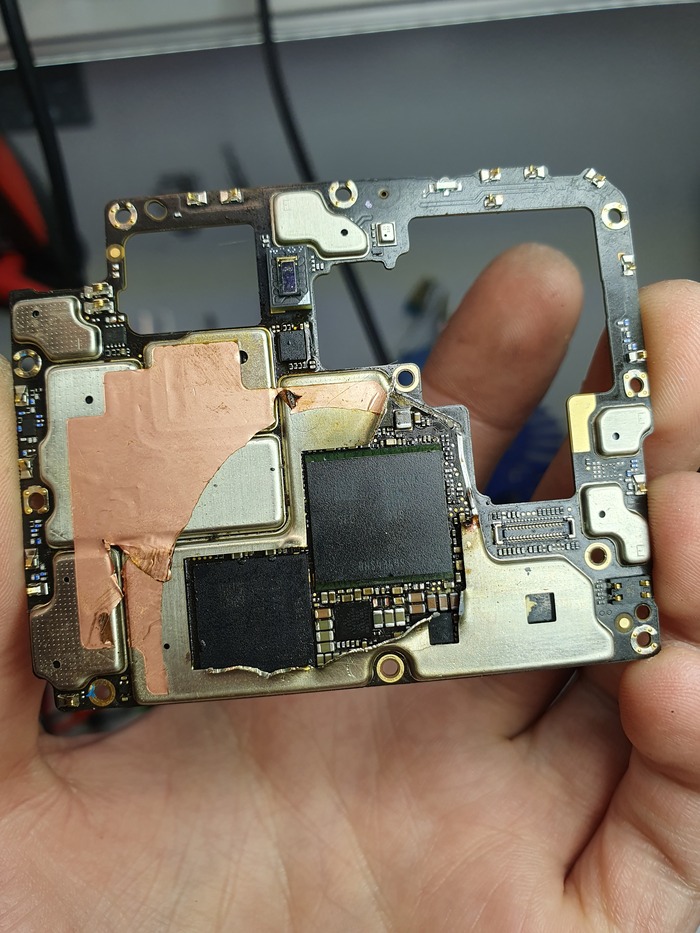

Теперь начальный осмотр и замеры мультиметром на замыкания, но сразу в глаз кинулся перекос процессора, мне даже микроскоп не потребовался, но для контента надо показать:

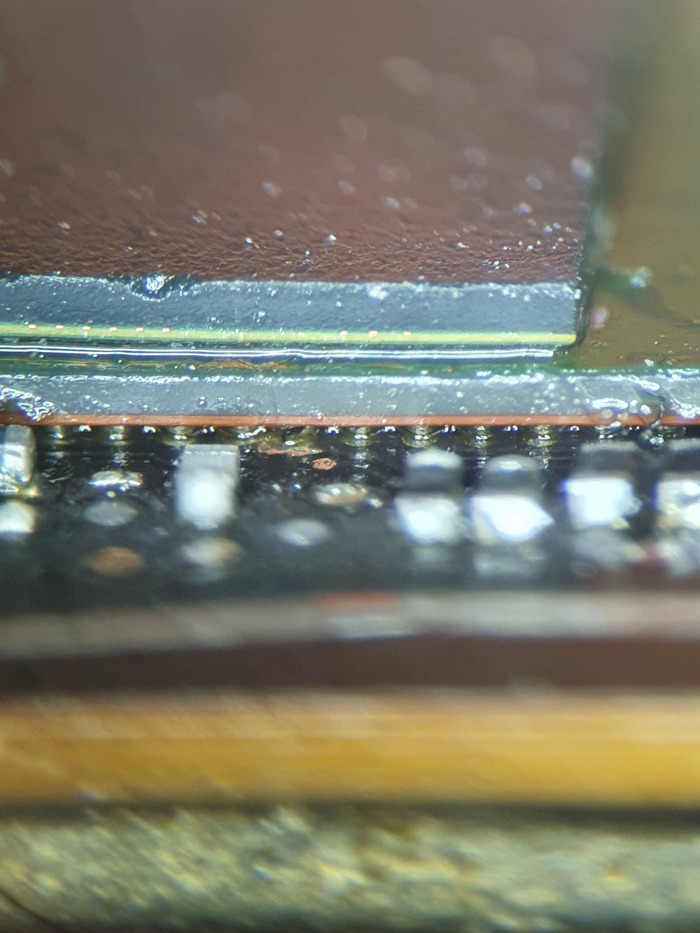

Да тут часть контактов под процессором висит в воздухе, а значит использовался самый дешманский флюс для пайки, не равномерно подрезанные шарики на процессоре или может вообще недочищенный компаунд под ним. Но флюс точно помои, собранные на улицах Индии.

Взгляну изнутри так сказать:

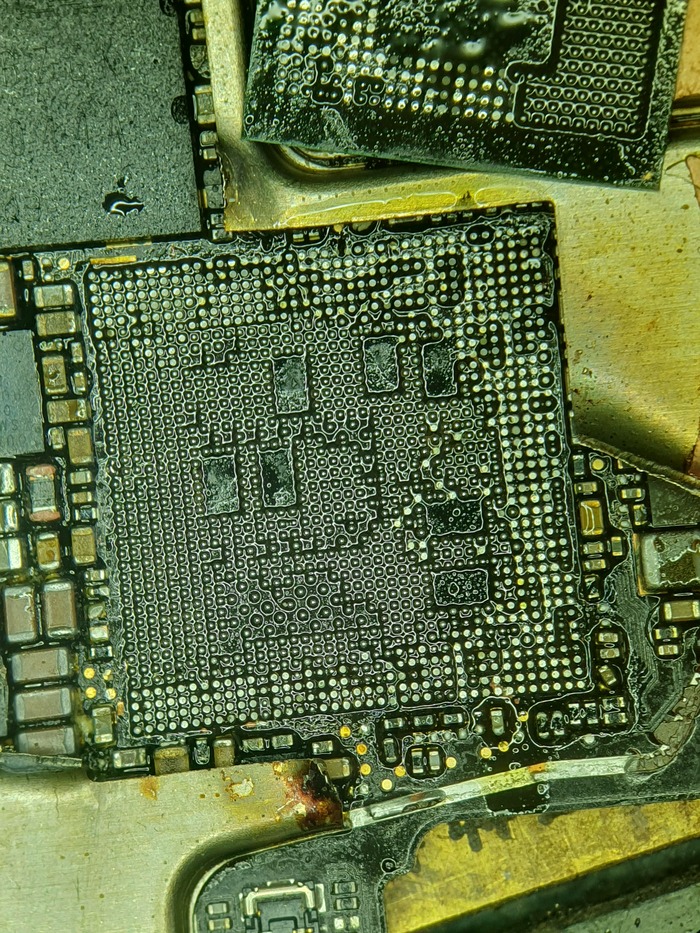

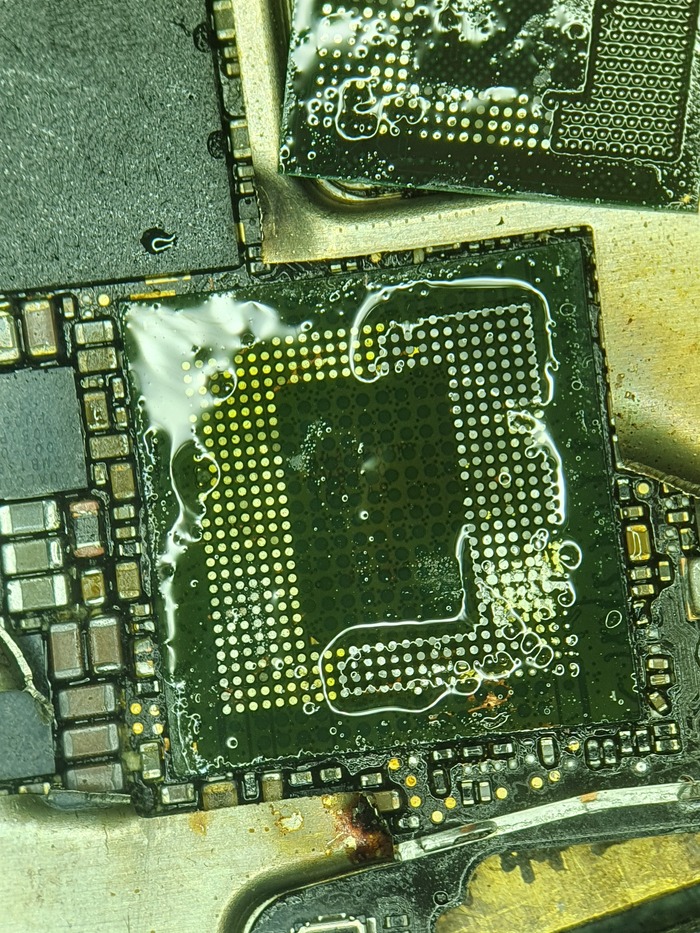

Поцарапанная маска на процессоре - говно паяльник или его жало и собсно главная причина незапуска:

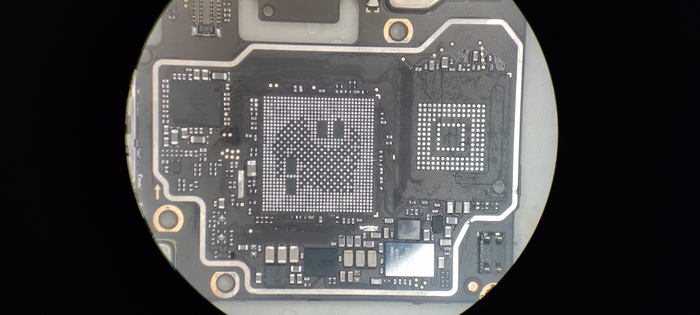

Белые точки - недопай. Ну я хз.

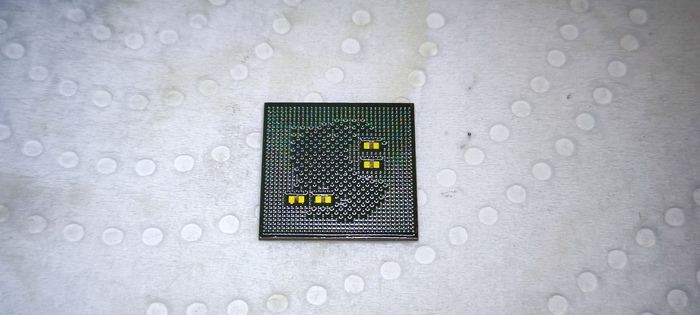

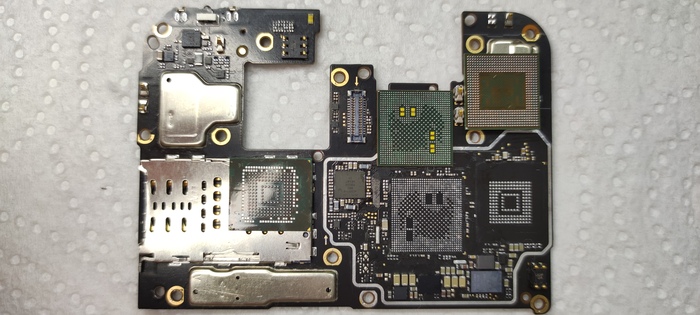

Сделал замеры на отсутствующих конденсаторах на проце для определения исправности кристалла процессора внутри и оказалось порядок.

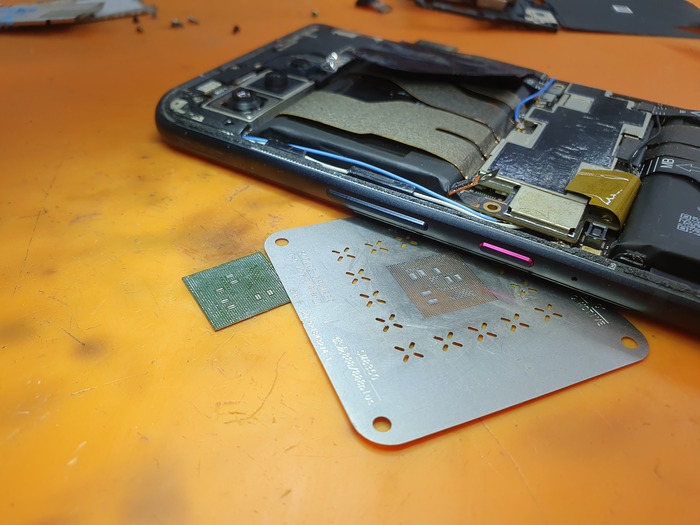

А убирают кондюки из-за того, что не имеют трафарета под этот проц и катают шары универсальным...

У меня всё есть и нужно это заново переделать

20 минут и готов

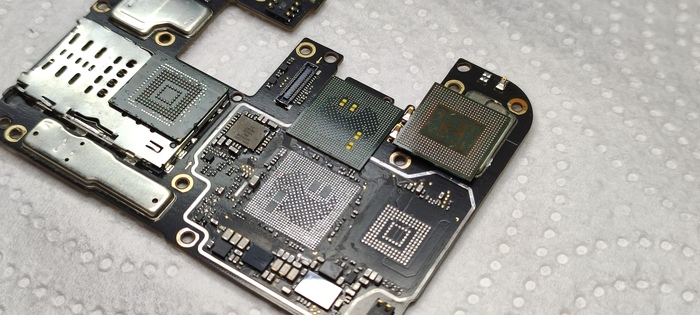

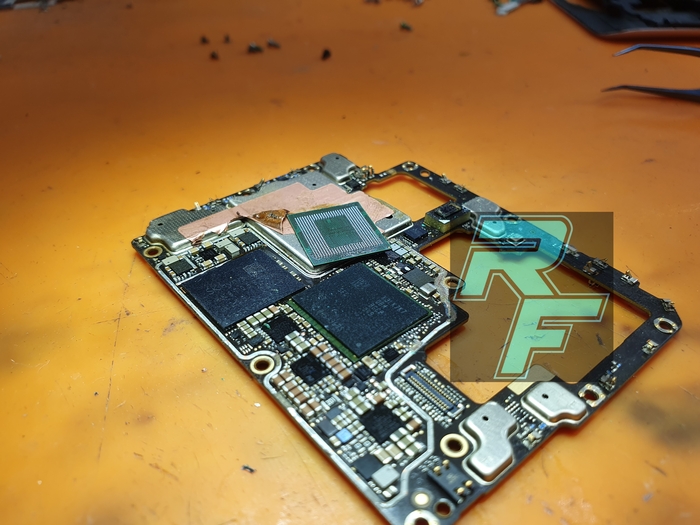

Пихаю обратно проц

И оперативку, предварительно замазав расцарапанную маску уф-маской для девичьих ногтей)

Но увы...

Не взлетело.

Вернее появились напруги и реакции на зарядку и на этом фсё.

Смотрю через тепловизор:

А греется то чип памяти...

Именно в этом месте кусали защитку кусачками и могли повредить, но я в этом не был до конца уверен, поэтому отпаял всю кусанную защитку и естественно причина нашлась быстро.

От зачистки компаунда и припоя, после первого снятия процессора, сервис не удосужился налить флюс для сборки припоя на паяльник (он же у них 100% дешёвое говнецо) и часть припоя застряла между конденсаторами и не давала запуск телефона.

Почистил и вот:

Правда радость была не долгой.

Телефон очень сильно грелся, троттлил и запускался до рабочего стола минут за 10.

Система тупила и отзывалась через пару минут на нажатия, сам рабочий стол так и не загрузился, а вот менюшка статус-бара юзалась без тормозов

Предположил перегрев оперативной памяти и заменил на свою

Эх. Мимо.

Из вариантов предложил перенос на донора, ибо хз как ранее паяли и что отвалилось, тем более когда откусывали экраны, то повредили первые слои платы. Где то цифровая линия коротит, а какая - хз.

Но решил подождать ночь, поставив его на зарядку и пусть пробует прогружаться. Выдал как есть, если не будет работать, то тогда точно перенос на донора.

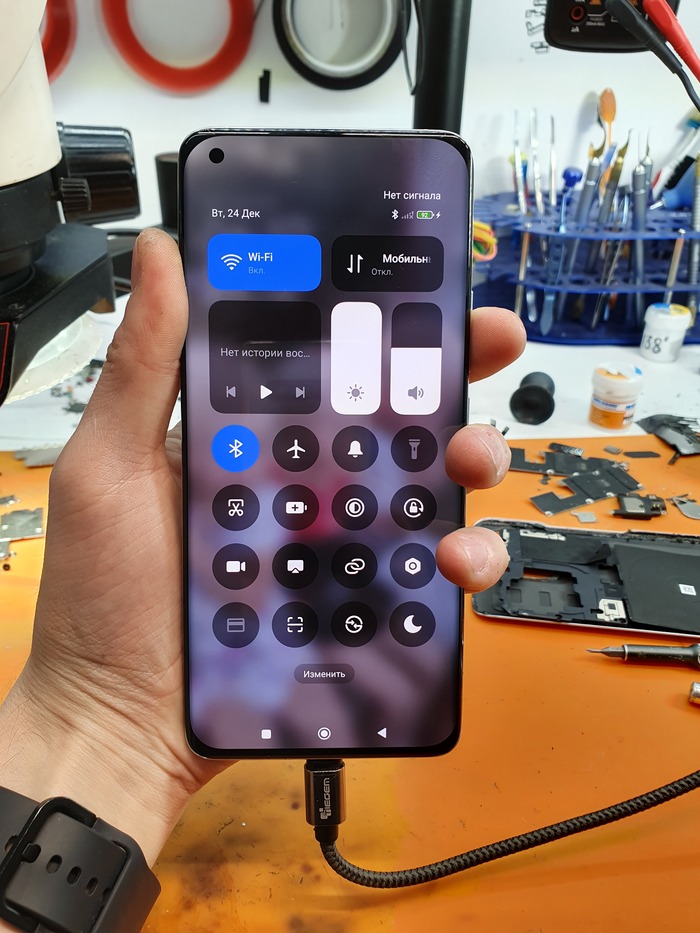

На следующий день получаю сообщение от клиента:

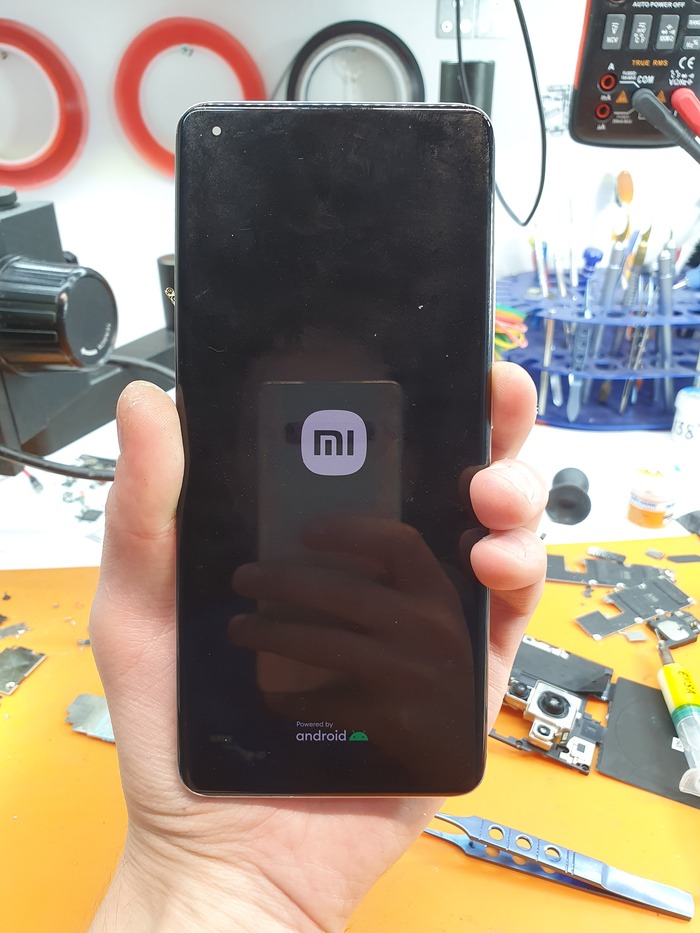

Ну вот. Перенос не потребовался.

В телефоне нужно всего одно приложение зарубежного банка, за которое клиент заплатил мне 25 тысяч рублей за 2 часа ремонта)

Был у меня похожий случай, как нибудь напишу как профессионалы чуть не убили старшую версию mi11 ultra, а пока пойду тратить денюшку на новые кроссовки, как раз хватит))

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку:

t.me/rfon_bot

Китайское барахло из списка:

techo

infinix

Sony

blackberry

Nokia

Lenovo (кроме серии legion)

Motorolla

А так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.

Остальное, не входящее в этот список - велком.

Ноуты, видеокарты, часы и наушники не делаю!

Кроме увеличения ssd на macbook m1 и m2.

Переклейкой и полировкой стекла не занимаюсь!

Меняю модуль строго на оригинал сразу!

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))0

Добрый.

Сегодня покажу ремонт доисторического ископаемого, а именно:

IPhone 14 Pro Max, но для начала немного летописи:

Понятно.

Iphone 14 pro max не включается. Уже)

С весёлой улыбкой взорву этот телефон на спец.тачке:

Принцип работы тачанки простой:

Двумя вакуумными присосками выдирает дисплей из корыта. Одна присоска крепится на заднюю крышку, а вторая на дисплей, предварительно нагревая металлическую раму по кругу до 80 градусов и потом постепенно сама поднимает дисплей.

Сиди, перди, кури.

Всё в автоматическом режиме и не нужно ковырять лопатками или карточками убивая краску на раме по кругу.

Телефон открывается впервые, а это хорошо, больше шансов на восстановление.

Итак, чуть логики:

Телефон, судя по описанию вёл себя неадекватно, постоянные перезагрузки, выключения и мог вообще нах послать и не включиться, а значит единственное, что может себя так вести - процессор.

Погрею

В принципе понятно. Можно собирать и выдавать, как это делает большинство дилетантов, только вот такой прогрев либо окончательно добивает проц, либо работает пока тёпленький. Именно по этой причине большинство сервисников выдаёт телефон без гарантий. Ну а чо, погрел - денег взял и иди продавай пока успеешь)

Но я решаю проблему немного иначе.

Взрываю доски

И тут тоже понятно. Телефон изначально с браком. Довосстанавливали уже на заводе после конвейера. Об этом свидетельствуют неотмытые следы на стекляшках:

А значит пора сделать сам ремонт, собственно для этого же и прислали из Томска, ибо местные снова развели лапками)

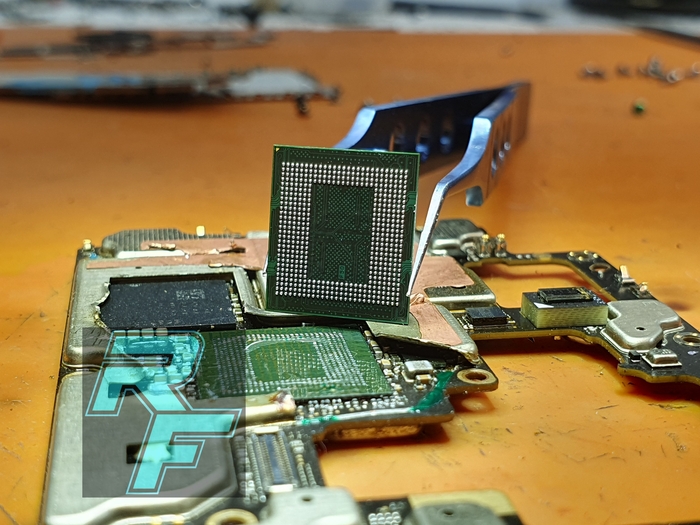

Демонтажирую проц:

И нежно защищаю его от компаунда, ибо ошибка при зачистке может стоить незаработанных денег и клиент потеряет телефон.

Ну или если накосячу, то скажу, что не получилось и отдам трупп xD

А не получиться не может. Телефон не падал и контактов оторванных нет, и зачистил шикарно и вообще. Опыт есть, так что мазаю паяльную пасту

И готовлю это к обратной запайке, предварительно сделав небольшую фотосессию

Быстрая проверка на запуск, остальная периферия уже после

Следующий этап - зачистка нижней доски и ошаривание межплатной рамы. Тут пасту использую температурой подешевле, всего 148°

В настройках проверяю саму причину психоза телефона:

Связка логов panic-base+socd говорит о правильном ремонте. Был отвал процессора.

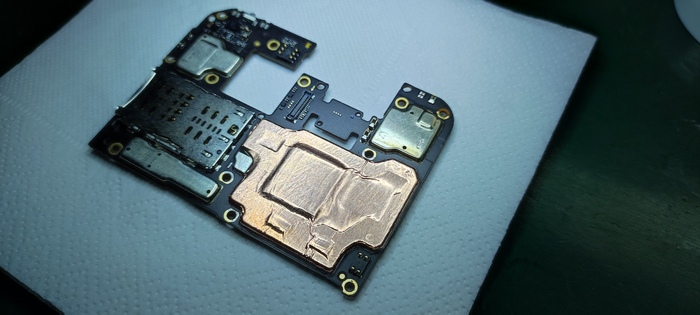

Наряжаю плату в термоинтерфейсы и пихаю обратно в корыто

До кучи махнул аккум, ибо старый был немного уставшим

Далее немного всяких разных тестов и фотка себя красавчика

За ремонт вышло всего 28 тысяч вместе с аккумулятором и гарантией на ремонт в 3 месяца. Если за этот период не кончится, то будет работать хорошо.

Сам ремонт без спешки получился с первого раза в течение дня за общее потраченное на него время часа 4 не более, ибо я один работаю как приёмщик и мастер и вместо перекуров то дисплейчик заменить, то аккум поменять, откладывая основное.

И это идеал. Иногда что-то не взлетит и поехало на дни и недели))

В общем, древность спасена.
