221

Вовремя успел.⁠⁠

Всем привет!

Принес мне, дорогой наш пикабушник, из Питера.

Рассказал, что залил ноут кофеем. Быстро выключил ноут из розетки, вынул аккум и перевернутым тряс ноутбкук, чтоб жидкость вытекла. Через пару дней он мне его принес.

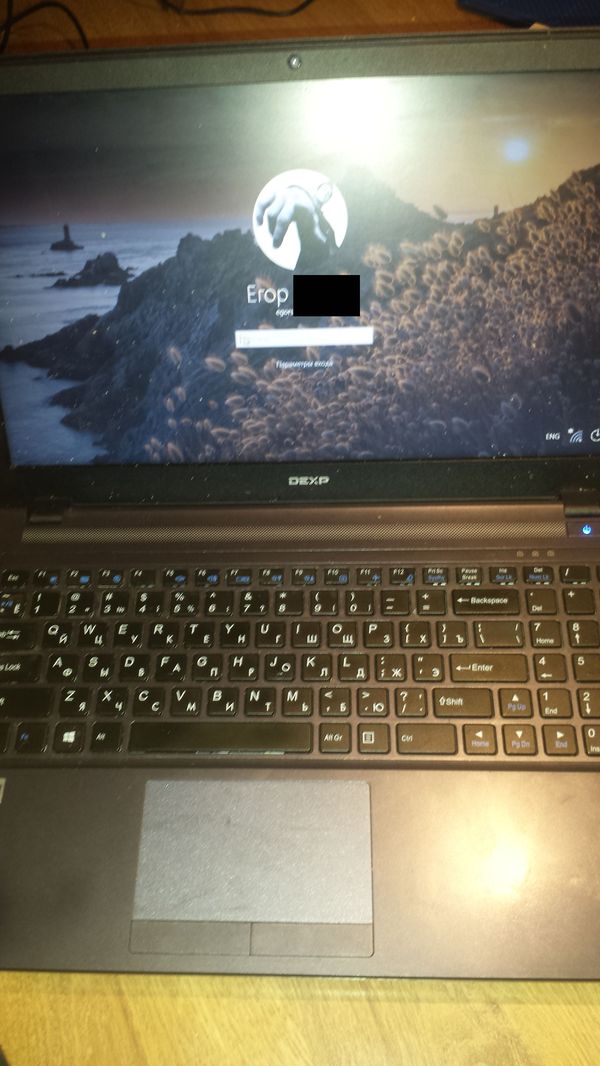

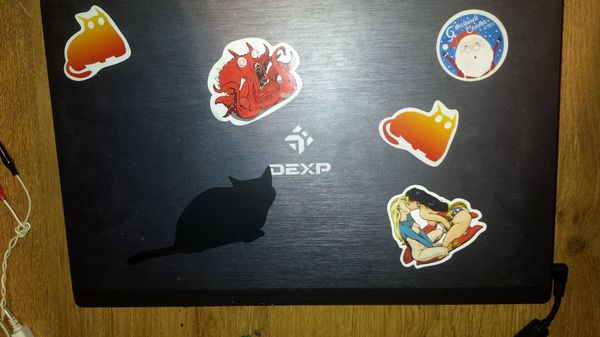

Вот такой ноут.

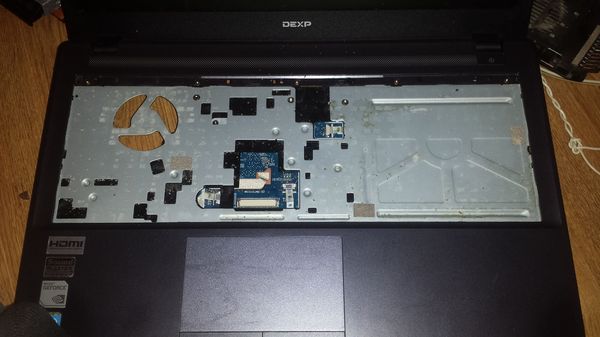

ПотрОшим аппарат.

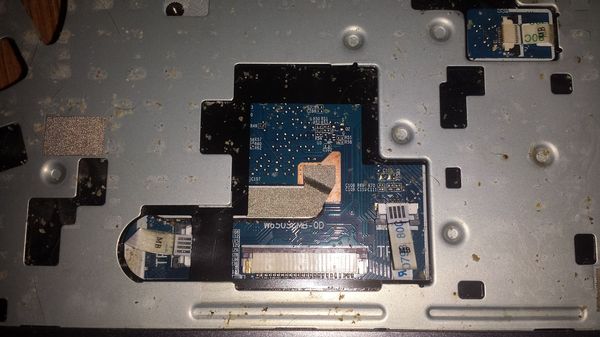

Видно, что немного жидкости попало на материнскую плату.

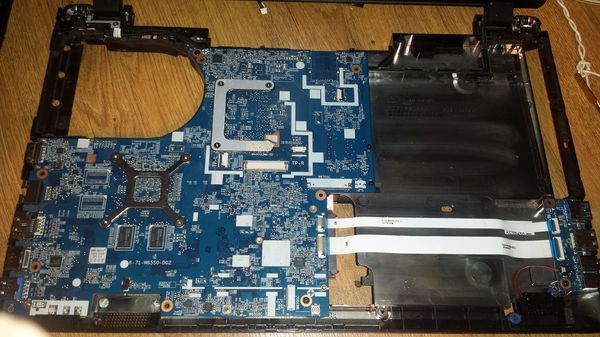

РаспотрОшим аппарат окончательно.

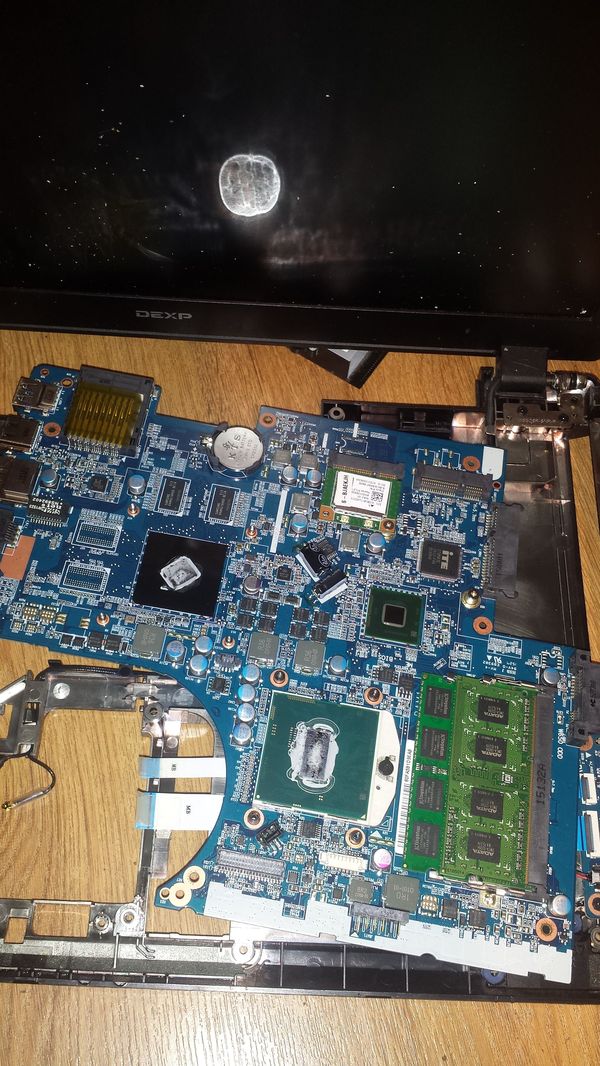

Вот его потрОшка с одной стороны.

А вот его потрОшка с другой стороны.

Т.к. хозяин очень оперативно обесточил аппарат, да и жидкость слил быстро, то аппарату, вообще ничего не пожрало от жидкости.

При попадании жидкости в ноутбук/телефон/планшет, под действием тока, происходит процесс электролиза. Выжирает буквально за пару десятков часов... По этому стоит аппарат сразу отключать от источников питания и вынимать аккумулятор.

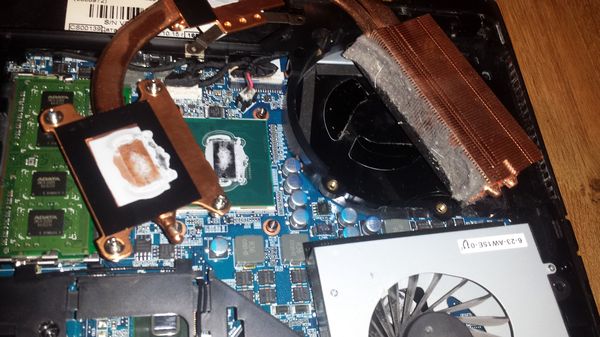

Проведем ТО системы охлаждения.

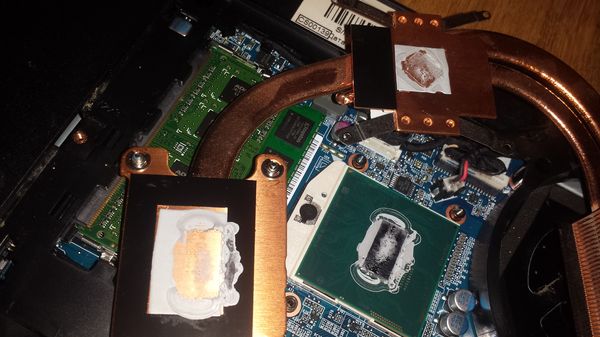

Вот так наносят охлаждайку на заводе.

Собираем и проверяем.

Все работает, все шуршит и горя теперь не знает.


Я появился в контакте. Добавляйтесь, буду туда постить, что осталось за кадром и разные плюшечки. Я в Вконтакте.


Кому не терпится задать вопрос, можете на почту писать gepka2007@yandex.ru


Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю, а дома и на коленке. Это у меня хобби такое, ремонтить разные электронные штуки...

г. Санкт-Петербург

Показать полностью 8
[моё] Ремонт ноутбуков Хобби Санкт-Петербург Длиннопост
121
90

Когда одна проблемка тянет за собой проблемищу⁠⁠

всем привет!


Попал на замену дисплея и тача в ремонт ZTE V815W. Но вместо "лайт"-ремонта выкупили на запчасти и только ради скила пришлось отремонтировать полностью.


Заранее извиняюсь, потому что не хватает пары самых смаковых фото, но т.к делался ТА в несколько заходов, и поэтому что-то забыл.


Суть в том, что после замены дисплея и тача аппарат выключался, когда хотел. Попробовав его прошить, он определялся как неизвестное устройство. Т.к буферных микросхем на юсб нет,то стало понятно - отбит проц, т.к д+ и д- идут сразу к процу. После выкупа на запчасти решил добить его.

так выглядит плата. Самые внимательные заметят, что д+ и д- уже припаяны проводами к тестпойнтам на обратной стороне платы (этот вариант обрыва сигналов до проца уже был исключен)

после демонтажа видна очевидная проблема.

зачищаем старый флюс. Потом еще пару пятаков оторвалось в этом углу. Склоняюсь к тому, что держались на последнем издыхании, хотя может чуть сильнее жалом нажал, не суть.

Реболим проц. я накатываю пастой, кому-то шарики удобнее

{вот тут должны были быть фото с восстановленными пятаками.}

Но т.к их нет, то процесс такой - где можно припаяться к оторванным дорогам - делаем это тонкими волосками из вибромоторчика. где пятак уходит в слои - расковыриваем аккуратно, залуживаем и наносим немного паяльной пасты и греем.


Вместо тех фоток разобрал сейчас и сделал, чтобы хоть немного было понятно

Это углы уже установленного процессора. немного видно, что провода уходят на место пятаков.

перед тек, как ставить проц на место , чтобы изолировать такое большое количество "соплей" на них нужно нанести что-то типа зеленой маски, которая сейчас очень популярна, или по олдскулу - цапонлак.

сушим все.

Прошивка уже не требовалась, т.к отключался он из-за отбитого процессора, но чтобы посмотреть что все проходит без ошибок сделал.

Показать полностью 9
[моё] Ремонт техники Ремонт телефона Санкт-Петербург Verified Длиннопост
24
207

Ремонт усилителя "SABA MI215"⁠⁠

Приветствую пикабушники!


Сегодня в ремонте усилитель "SABA MI215" с жалобой "не работает". Открываем.

Обнаруживаем перегоревший предохранитель.

Проверяем исправность выходных транзисторов, так как это наиболее частая неисправность. Выходные транзисторы левого канала вышли из строя. Извлекаем канал из корпуса.

Немцы в этом плане молодцы, сделали усилитель максимально приспособленный к ремонту. Проверяем все транзисторы на плате. Вышли из строя только BDV95 и BDV96. Их поменяем на аналоги TIP35 и TIP36. Дополнительно проверяем состояние электролитов на платах драйвера и меняем на новые. Проверяем электролиты и на других платах.

Новые выходники. Попутно обновляем термопасту.

Собираем все обратно, устанавливаем новый предохранитель и пробуем включить - все заработало, ток покоя усилителя левого канала аналогичен току покоя правого. По просьбе клиента ставим аналоги и в правый канал для "симметрии". Делаем пробное прослушивание. Выясняется, что хрипят все регуляторы и звук "мутноват". Снимаем переднюю панель и платы с регуляторами.

Ммм, а тут знакомые уже нам электролиты от фирмы филипс. Проверка esr-метром показала их полную непригодность (в этом небыло сомнений). Меняем на новые. Переменные резисторы выпаиваем с плат и чистим в ультразвуковой ванной. Высушиваем и смазываем вазелином.

Новое включение показывает, что шорохи пропали и звук "очистился". Осталось немного подогнать кнопку включения для более четной фиксации. Пропилим отверстия для крепления, чтобы можно было его подрегулировать.

Собираем все в кучу и ставим на электропрогон.

Спасибо за вримание!


Денис. Г. Самара

Показать полностью 8
[моё] Ремонт электроники Самара Folk Audio Custom Усилитель Длиннопост
32
150

"Программатор" 24\25 флешек на ардуино.⁠⁠

Навеяно постом http://pikabu.ru/story/arduino_snova_vyiruchaet_5192318

Только 3 дня назад воспользовался сам этим проектом, думаю кому-то окажется полезным.

Успешно зашил 10 штук 25х флешей (2-2мб, 5-4мб, 3-8мб).

Собственно сам проект был взят у неизвестного товарища с сайта "технохрень" (не для рекламы). Далее текст из источника.



В общем это нужно чтобы перепрошивать 8 ножные SPI флешки. А это в свою очередь нужно чтобы восстанавливать роутеры, сбрасывать пароли на биосы и восстанавливать их, и много чего еще.

Будем делать за 10 минут самый простой программатор своими руками на Ардуино 🙂 Понадобится Arduino Pro Micro ну или любая другая (будет отличаться только распиновка на ардуино). Собираем эту сложную схему:

Сама прога-программатор:

Скачать софт http://skproj.ru/wp-content/uploads/2015/12/SpiEepromFlasher...


Вот прошивка (скетч) для ардуины:



#include "SPIFlash.h"

#include <SPI.h>

#include <avr/wdt.h>

//////////////////////////////////////////

// flash(SPI_CS, MANUFACTURER_ID)

// SPI_CS - CS pin attached to SPI flash chip (8 in case of Moteino)

// MANUFACTURER_ID - OPTIONAL, 0x1F44 for adesto(ex atmel) 4mbit flash

// 0xEF30 for windbond 4mbit flash

//////////////////////////////////////////

SPIFlash flash(2, 0);

byte buf[1024];

void setup() {

Serial.begin(115200);

while (!Serial);

if (flash.initialize())

Serial.println("Init OK!");

else

Serial.println("Init FAIL!");

}


void loop() {

char cmd;

if (!Serial.available()) return;

cmd = Serial.read();

if (cmd == 't') {

Serial.print("COM ok\n");

return;

}

if (cmd == 'i')

{

Serial.print("DeviceID: ");

Serial.print(flash.readDeviceId(), HEX);

Serial.print('\n');

return;

}

if (cmd == 'a')

{

flash.chipErase();

while (flash.busy());

Serial.print("OK");

Serial.print('\n');

return;

}

if (cmd == 'e')

{

long sector = Serial.parseInt();

Serial.read(); // разделитель

flash.blockErase4K(sector);

Serial.print("OK");

Serial.print(sector);

Serial.print('\n');

return;

}

if (cmd == 'w')

{

long addr = Serial.parseInt();

Serial.read(); // разделитель

for (int bufsz = 0; bufsz < 128; bufsz++)

{

while (Serial.available() == 0);

buf[bufsz] = Serial.read();

}

flash.writeBytes(addr, buf, 128);

Serial.print("OK");

Serial.print(addr);

Serial.print('\n');

return;

}

if (cmd == 'r') {

long addr = Serial.parseInt();

Serial.read(); // разделитель

for (int i = 0; i < 4; i++)

{

flash.readBytes(addr + (i * 1024) + 0, buf, 1024);

for (int j = 0; j < 1024; j++)

Serial.write(buf[j]);

}

return;

}

}



Ничего сложного и главное нет лишних деталей в схеме))) Главное правильные библиотеки — скачать их вместе с прошивкой тут: http://skproj.ru/wp-content/uploads/2015/12/spi-eeprom-fw2.z...


Пробовал на флешках 25Q128FVSG, 25L3206E, еще какая-то роутерная безымянная.


Как выяснилось программатор может иногда не работать 🙂 Вариантов несколько:

— либо слишком длинные провода к флешке (нормально см 8-15)

— либо слишком китайская ардуина (например нано в3)

— либо дохлая флешка

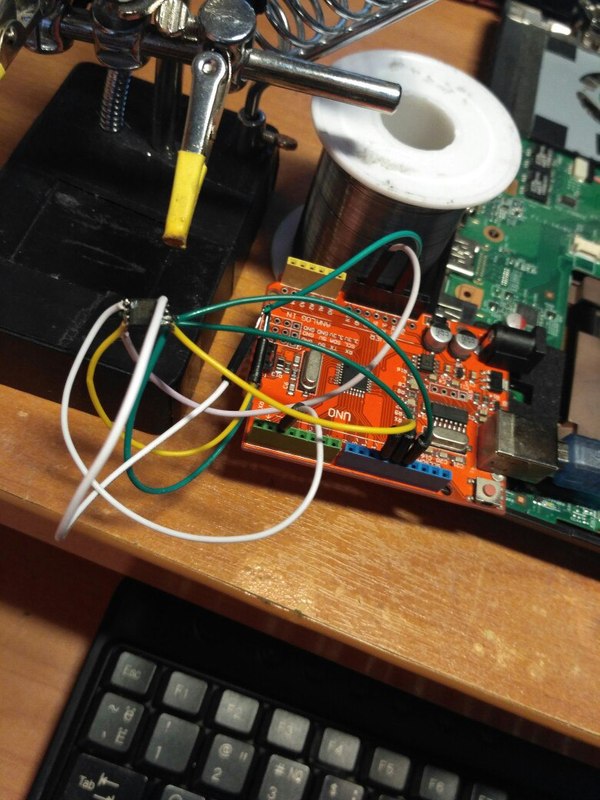

Лично сделал такое безобразие (платку под панельку развел, но еще не травил):

Как показала практика 3х вольтовые флешки отлично работают от 5и вольтовой линни, но для низковольтовых лучше все таки добавить преобразователь.


Отлично завелось от ПониПрога.

Показать полностью 4
Arduino Программатор Spi Сообщество arduino Сообщество ремонтеров Длиннопост
72
36

Как иногда живут)⁠⁠

Интересные и не очень, истории из жизни выездного мастера по ремонту компьютера.

Работал на маленькую конторку, которая рекламируется исключительно листовками в почтовых ящиках. Заказов немного и клиенты простенькие.
Север северной столицы. Заказ - не работает видео в популярной соцсети.

Сразу напишу, что пост не расистский. А просто мини история про тот как иногда живут. Не русские.

Приезжаю. Многоэтажка.
Встречает не русский паренёк. Пытаемся пройти в квартиру, а дверь в коридор не открывается. Мешает стул с сидящим на нём мужиком, которого стригут ещё трое мужиков.
Взгляд налево. Кухня. На кухне крупные женщины в платьях, платках на голове и фартугах что то варят в огромных чанах или хз как ещё назвать. Всё в пару из этих гиперкастрюль. Конца кухни не видно.
От стригущих мужиков стоит нерусский гул.
Ну ок думаю, едем дальше.
Заходим в комнату. По периметру - матрац, матрац, матрац, матрац, матрац, матрац.
На каждом лежит "шейх" и что то грызёт. Кто то семечки подсолнуха. Кто то тыквенные. Кто ещё что. Все шкурки, ошмётки и другие каки, лежат вокруг шейхоф на матрасах. Мне предлагают присесть) на матрац с этими недоедками (остатки от семечек и др. еды)
Ну нашел я себе маленький чистый кусочек их ложи и присел.
В итоге дают ноут где не включается видос про какие то горы. Я не утрирую если что.
Говорят очень хотят посмотреть это видео но не могут, т.к. останавливается.
В общем всё я сделал. Проблема не стандартная. И когда заговорили о цене, разумеется начались возмущения. Ведь им по телефону сказали что ремонт ноутбука 500 рублей!
И суть в том что это правда. В крупных и не очень фирмах вам всегда скажут что переустановить систему или что то типа того будет стоить 350-500р.
А на деле мастер должен взять с вас в любом случае не меньше 4000р. В зависимости от жадности компании.
Забрал я свои значит 600 рублей с этой заявки и поехал дальше)
Всем спасибо за чтение.

Показать полностью
[моё] Ремонт компьютеров Кавказцы Семечки Жизнь Истории из жизни Текст
15
79

Ардуино снова выручает⁠⁠

Я не занимаюсь ремонтом электроники, это мое хобби. Избитая фраза, но это так)

Время от времени от знакомых беру на ремонт всякую электронику, от фонарика до ракетного комплекса)

Много было ноутбуков, но в основном проблемы банальные, типо сломанного зарядного устройства, дохлого акб, матрица битая и подобное.

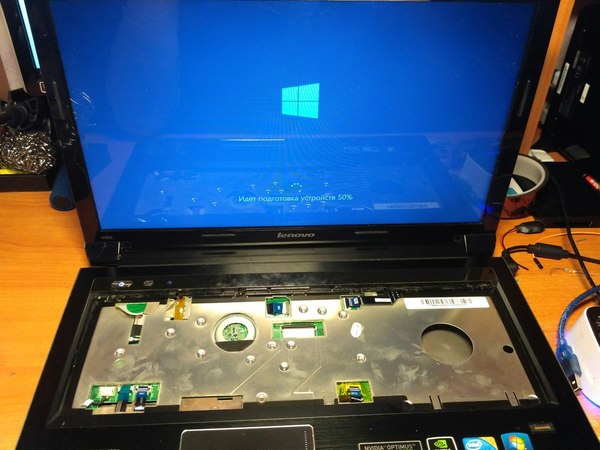

На этот раз принесли ноутбук Lenovo 560 с проблемой не включается, проверил все возможные причины этого недуга и получив отрицательный результат принялся разбирать.

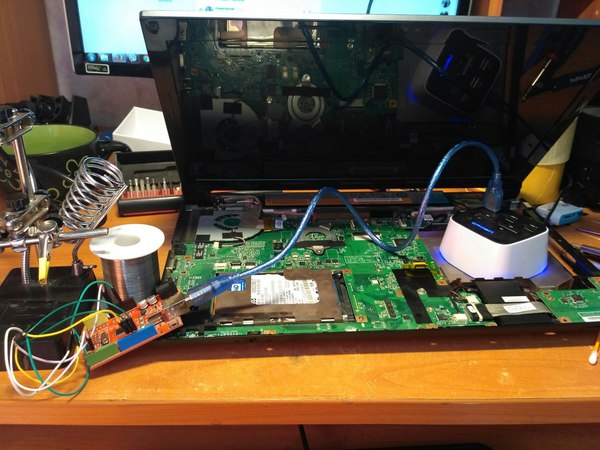

Вскрытие показало, что питание где нужно присутствует, а вот мультиконтроллер молчит, который отвечает за управление питания и в частности включения, уже расстроился, что придется отдавать не отремонтированный обратно, но решил поинтересоваться а нельзя ли эти SPI Flash прошить с Ардуинкой, ранее  ее уже использовал как программатор, прошивал атмегу8 и о чудо, один паренек написал программу для прошивки с помощью ардуино.

Она была весьма простой, вручную вбиваем размер флешки и всего 2 кнопки считать и записать, ну было решено попробовать, не помню точно какие прошивал флешки автор, но он использовал питание 5v , что не рекомендуется, так как диапазон работ подобных флеш от 2.8v до 3.6v примерно (в моем случае) а так же лучше выпаивать с платы.

Нашел нужные файлы на форуме, пришлось использовать несколько, так как некоторые выкладывали дампы со своих мертвых ноутбуков(ЗАЧЕМ?)

Менял дампы, менял флеш(хотя они читались и записывались) , но безуспешно, разве что при замене флеш биоса ноутбук отреагировал на кнопку включения, но выдавал ошибку 1короткий  2длинных писка, я уже подумал, что проблема с мостом,  но тут я точно бессилен, никогда не перекатывал... Продолжил биться с дампами и памятью, и на какой то эннный раз ноутбук запустился!

Так вот к чему я все это, если кому то нужны нормальные дампы от этого ноутбука я могу скинуть, проблема как пишут типовая с  серией этих ноутбуков Lenovo B560, V560, B570, V570.

Спасибо за внимание, извиняюсь за ошибки, всем рабочего железа!

Показать полностью 4
Arduino Ремонт Lenovo v560 Прошивка Ремонт техники Длиннопост
26
134

Заливашка от подписчика Lenovo B50-30⁠⁠

Легенда.


"Хотел бы отправить Вам ноутбук Lenovo, для диагностики и целесообразности ремонта, т.к. ноут относительно недорогой, вроде бы Lenovo B50. Он намок у товарища в магазине во время потопа от соседей сверху. Сейчас не включается, знакомый мастер смотрел - предположение на мультиконтроллер. Его сильно не "чинили", я присутствовал :-) Товарищ сразу после потопа вытащил батарею, но это было уже утром, пытался сушить феном и подплавил одну кнопку на клавиатуре. Зарядное, память и диск переехали в другой подобный ноутбук. Состояние экрана неизвестно."

Человек оказался разумным и ноут пришел со снятой батареей +1 к удачному ремонту, хотя хз сколько раз его пытались включать. Договорились, что если матрица живая, буду делать, три дня ждал что бы зашел ноут с ЕДП матрицей, но как всегда идут ЛВДС потоком. Короче, будем пробовать сделать плату.


А выглядит она вот так, все не фоткал, только самое гнилое. Коммутатор подгнил вместе с дорогами. И резистора одного не хватает.

В некоторых местах от дорог остались жалкие островки, нижний резистор.

Возле мульта все гниленькое

Разъемчики ржавые, внутри них кизяки.

Платы эти известны тем что дохнут от любого чиха, стоит там бэйтрейл, наследник атомов, комбайн, все в одном чипе + видик дискретный.

Померил сопротивления по основным питаниям, криминала нигде нет, будем пробовать плату восстановить, комутатор отгнил со стороныи ушел в кз, восстанавливаю дороги, ставлю новый коммутатор, доставляю отсутствующий резистор на 120ком. Пайка страшная, ну как бы там дорог нет уже, одни проводки, э это силовая часть, надо потолще делать.

Меняем тут четыре резистора, помню что 3 из них 10ком, нижний не помню.

Мульт снимаю, посмотреть нет ли там сгнивших дорог под ним, под ним все ок, ставлю обратно.

Остальные гнилухи промерил, сопротивления есть, значит не до конца отгнили, и это было ошибкой, ниже напишу почему.

Пробую запустить, подключаю питание, есть дежурка 3 и 5 вольт, но на кнопку ноль реакции.

Ну теперь пора в схему внимательно посмотреть. Проверяем датчик закрытия крышки, пока ноут считает что крышка закрыта, реакции на кнопку не будет.

О, датчик холла дохлый, меняю, на кнопку ноль реакции, меряю сопротивление между третье и второй ногой, мегаомы. А должно быть 100ком, проверяю резистор, он дохлый, меняю. А сопротивление все равно мегаомы, проверяю еще раз резистор 100ком.

Че за херня, сковыриваю лак с дорог, а вон оно че, дороги под лаком сгнили. Восстанавливаю.

Подаю питание, автостарт, инициализация, картинка на матрицу. Ну убили двух зайцев, и матрицу проверили и ноут включается.

Отлично, подскидываю для теста, и опять неудача, после установки времени в биосе, настройки слетают, стоит отключить питание. Ну понятно RTC батарея сдохла, переворачиваю плату померять, бля, кровать сломана, вроде и батарейка держится, но не контачит нихера. Меняю.

Настройки сохраняются, но есть еще одна нездоровая херня, ноут может сам включится, стоит коснуться корпуса, или поднести палец к кнопке, не касаясь ее. К тому же не работает датчик закрытия крышки.

Это что за говно? Как то не сталкивался с таким, тут уже схема слабо помогает, т.к. резисторы на плате не подписанны, открываю бордвью. Отслеживаю сигнал включения с кнопки и нахожу еще 2 отгнивших резистора, 100ком кнопочный и 47ком на датчик холла. Да, да тех самых что типа звонились, не повторяйте моих ошибок.

Ну наконец то, собираю для теста, все работает, прогон пару дней. И тут мне приносят такой же ноут, а у него кнопка включения светиться, а у меня нет.

Да епт, разбираю снимаю кнопку, еще один сгнивший говнюк. Меняю сгнивший резистор на полкилоомный. О засветился и светик (мелочи наше все).

Собираю окончательно, проверяю клавиатуру, обычно на залитиках клавы частенько мрут. Клава вся живая. Перерыл 2 здоровых коробки дохлых клав, на нашел кнопку, расплавленную заменить, подрезал что бы она хотя бы нажималась.

Гоняем стресстесты, все адекватно работает, слоты оперативы оба живы, вайфай жив, звук есть, все юсб работают, батарея заряжается и ноут от нее работает и блять, плохо работает левая кнопка тачпада, я обычно мышь подключаю, так удобнее и быстрее проверять, сразу не заметил


Суука, опять разбираю, меняю кнопку.

Ну, теперь я готов его отправить обратно подписчику.

Ответы на топ вопросов в комментах


Я из Украины, г. Черкассы. Десктопное не делаю, вообще, только ноуты, планшеты и мониторы, изредка беру телефоны. Новой почтой можно отправить на ремонт из другого города.



Вопросы на почту remonterzeleza@gmail.com Почту поменял, потому как указом нашего суперпрезидента заблокирован доступ к некоторым ресурсам рунета, впн конечно помогает, но часть писем я просто теряю.

Показать полностью 23
[моё] Ремонт техники Черкассы Залит Lenovo Длиннопост
