Принесли на ремонт классный в прошлом аппарат - Samsung Galaxy Note 2 N7100. Проблема не включается.

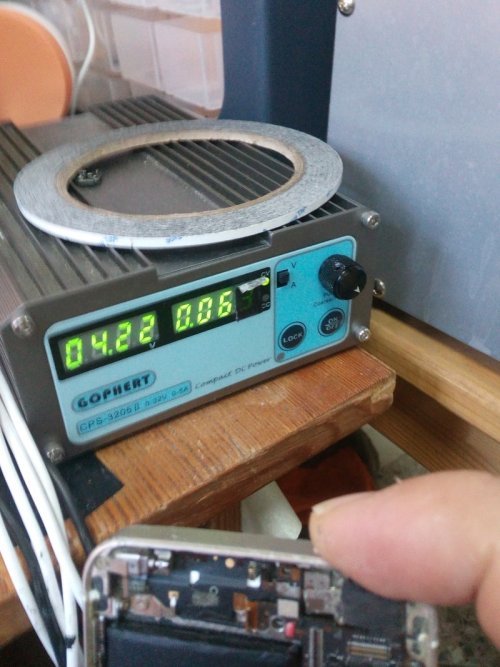

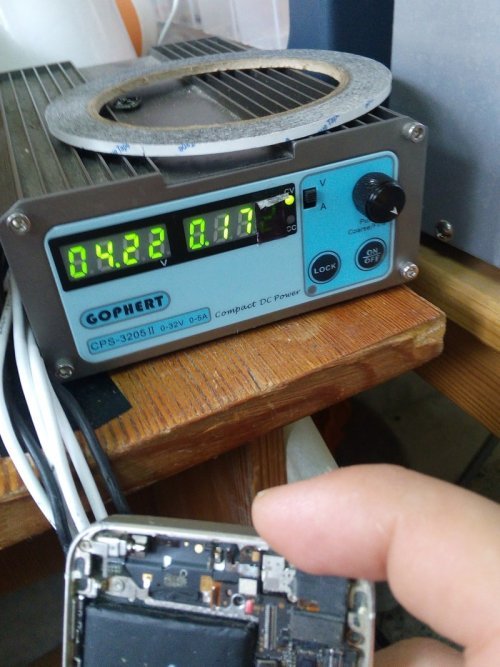

Кидаем его на лабораторный блок питания - видим, что ток потребления при нажатии на кнопку поднимается до 130 мА, а при отпускании кнопки падает до 0.

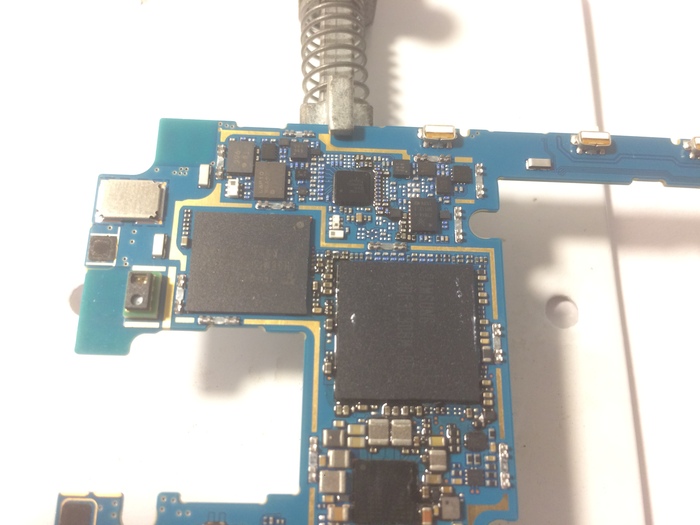

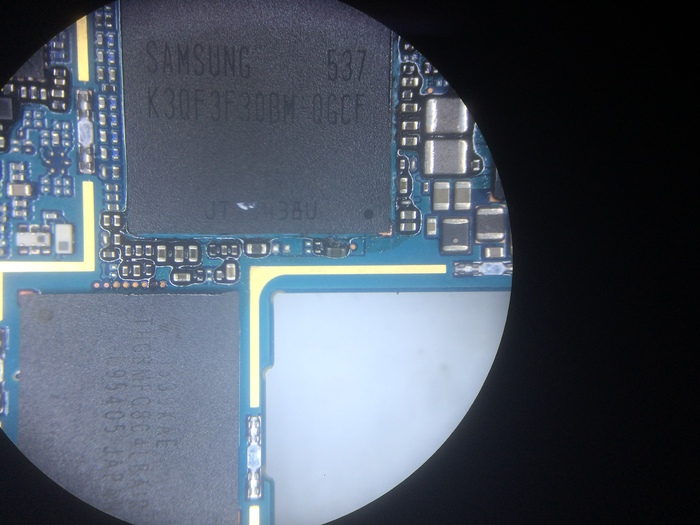

Это косвенный признак мертвой микросхемы emmc - основной памяти нашего телефона. Разбираем аппарат и достаем плату, видим вероятную виновницу.

Достаем Z3X EASY JTAG - все манипуляции с emmc мы проводим на этом коробочке.

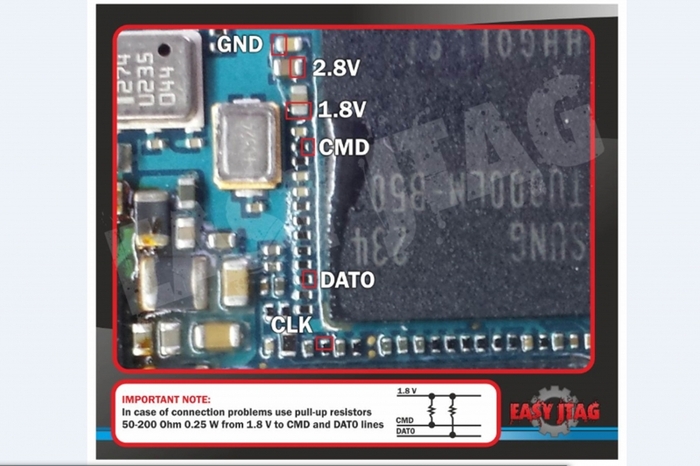

В поддержке смотрим распинновку ISP - контрольных точек позволяющих подключится памяти не спаивая ее с платы.

Паяем программатор к плате.

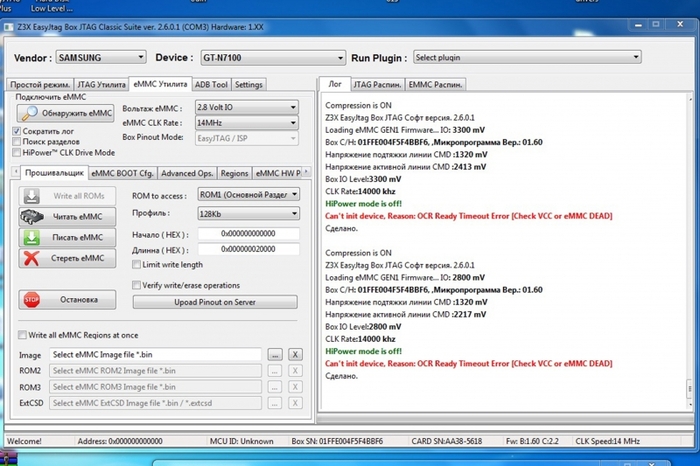

Подтверждаем диагноз - программа говорит EMMC DEAD.

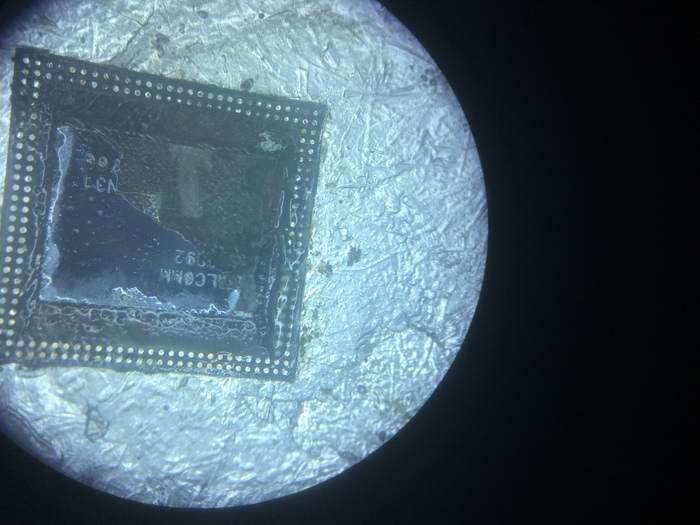

Значит будем менять. Снимаем emmc с платы.

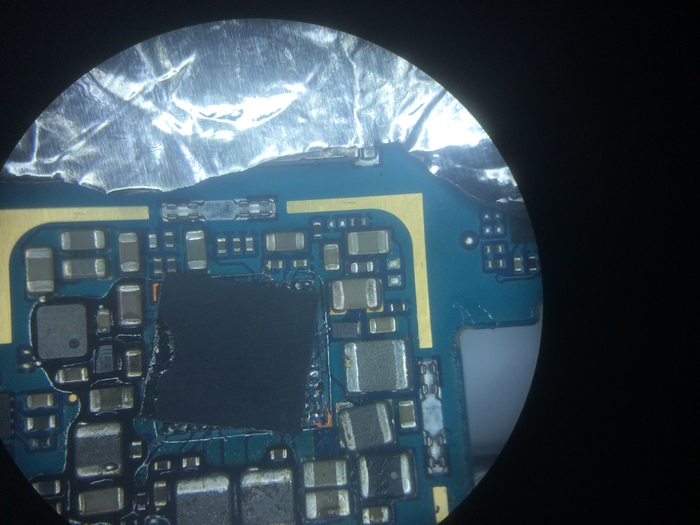

Чистим плату от компаунда, припоя и флюса.

Цепляем новую микросхему к программатору.

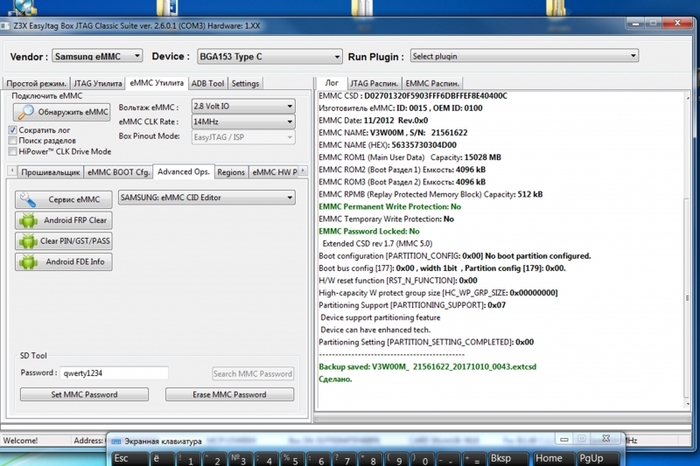

Детектим ее - все хорошо.

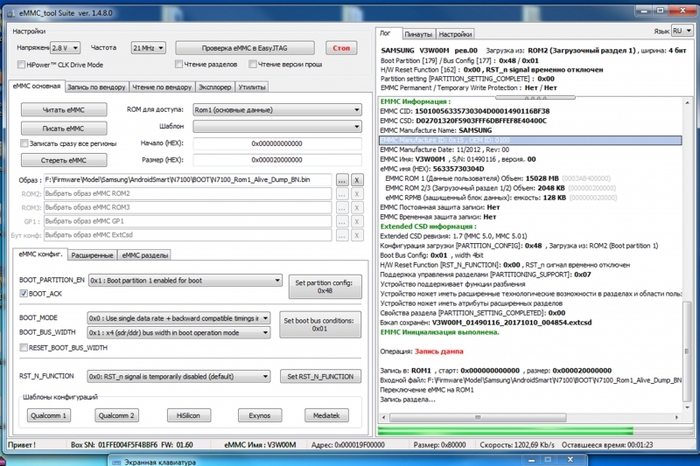

Выставляем размеры BOOT - 2048kB, PRMB - 128kB и конфигурацию загрузки

Boot configuration [PARTITION_CONFIG: 0x48] Boot from:ROM2 (Boot Partition 1)

Boot bus config [177]: 0x01 , width 4bits , Partition config [179]: 0x48.

После чего проливаем дамп загрузчика в новую память.

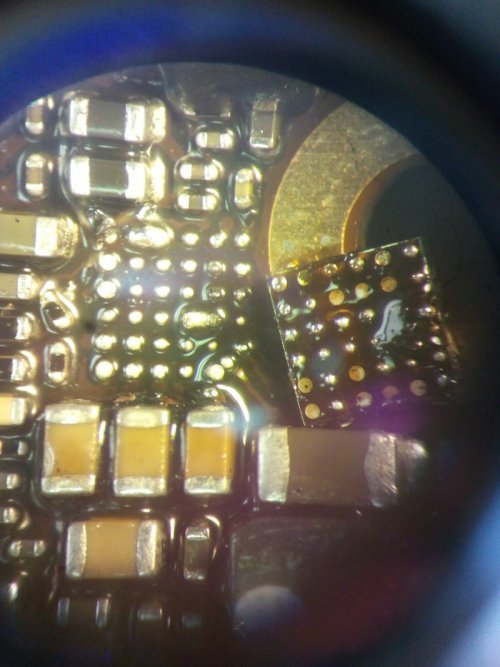

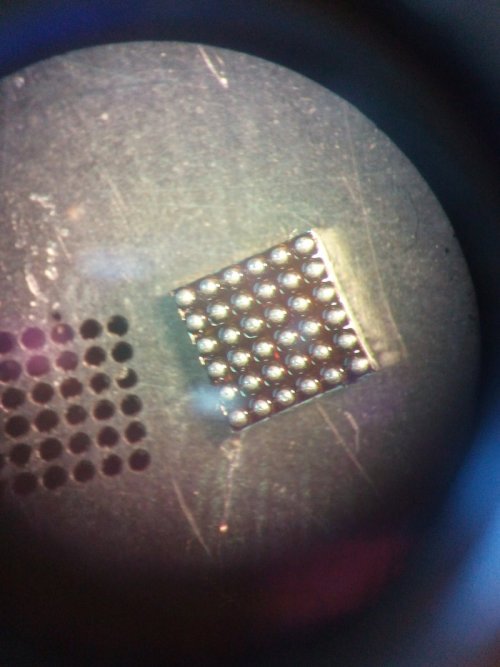

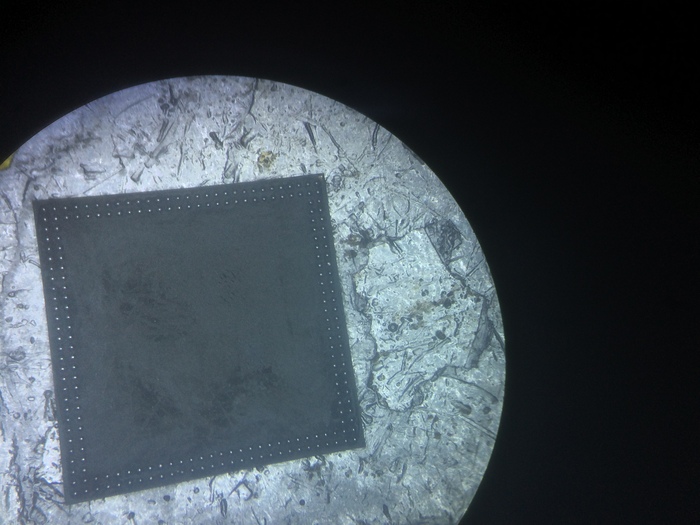

Реболим emmc на свинец.

Смачиваем флюсом и греем, чтобы выравнить шары.

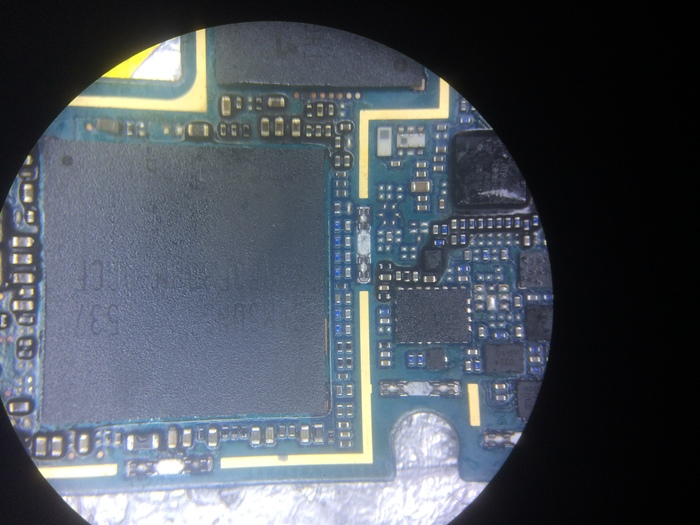

Сажаем память на плату.

Телефон завелся, прошиваем его сервисной прошивкой.

Телефон полностью запускается, но это еще не все. После замены памяти у нас будет дефолтный имей, вот такого вида.

Правим его с помощью Z3X Samsung Tool. Теперь порядок и телефон может звонить.

После аппарат полностью проверяю и отправляю на полку ожидания клиента.

Извините, если что за ошибки в тексте и за шакальное качество фоток.

Нахожусь в Ставрополе, если нужно, то почта для вопросов- the.v.yakimenko@gmail.com

Всем спасибо и удачи.

Итак, как говорится, лишу ка я себя пикабушной девственности. )))

Букв будет много, душу излить надо.

Ремонтом занимаюсь давно, но зарегистрировался совсем недавно. Вот решил запилить первый пост. Думаю, что многим будет интересно.

У мастеров есть свой особый кайф в том, что вот устройство не работало, а после его рук

и снова радует своего владельца. Трудно это словами описать, но оно есть. Это как у врачей, который с того света пациента вытащили, только врачи, конечно, ещё в 1000 раз круче. Хотя и у мастера тоже есть своё маленькое кладбище железок.

Ладно, хватит лирики, приступим.

На повестке дня аппарат Samsung N5100, 16Gb.

Неисправность: не включается, не шьётся.

Любой ремонт начинается с диагностики. Диагностика может включать в себя кучу разных вещей и сильно зависит от характера неисправности. В данном случае нам помогает опыт и не долго думая запускаем odin, пытаемся прошить (кучу страниц об этом написано на всяких четырепда и т.п.) многофайловой сервисной проверенной прошивкой. Получаем красный FAIL.

Виновник торжества - микросхема памяти Samsung KLMAG2GE4A-A002, не записывается прошивка.

Это не первый и не последний случай, ресурс памяти не вечный и она выходит из строя. Можно сравнить её с жестким диском компьютера: там тоже есть две основные части: контроллер (для HDD это та самая плата) и есть собственно ячейки памяти (для HDD это собственно блины с головками, двигатель... гермоблок, вобщем). Может выходить из строя как первое, так и второе. Менять чип полностью.

Сама механика замены ничего интересного не представляет:

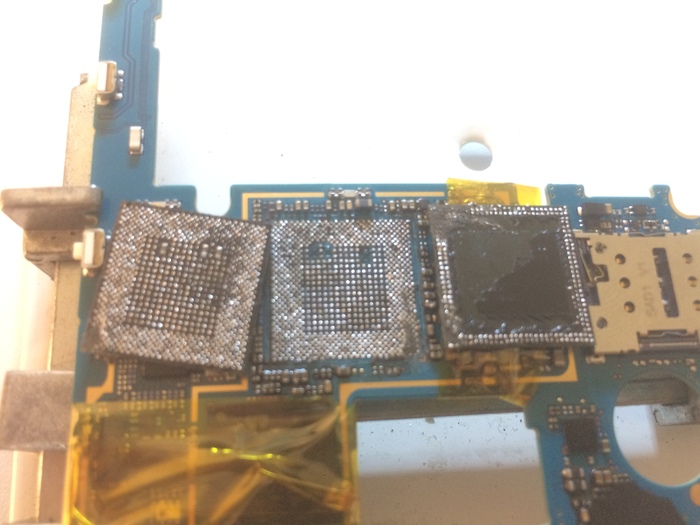

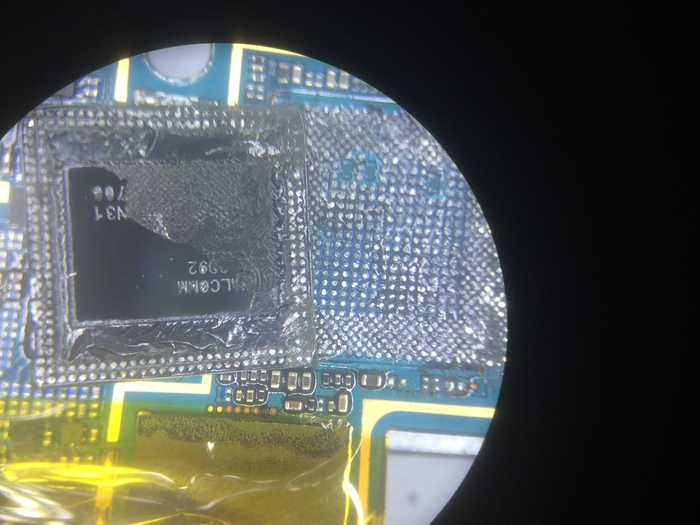

1. Прогрели плату, счистили компаунд.

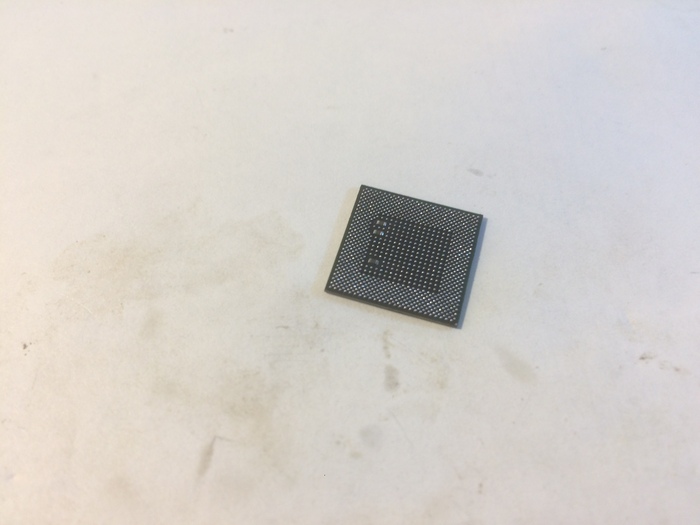

2. Прогрели чип, сдернули чип.

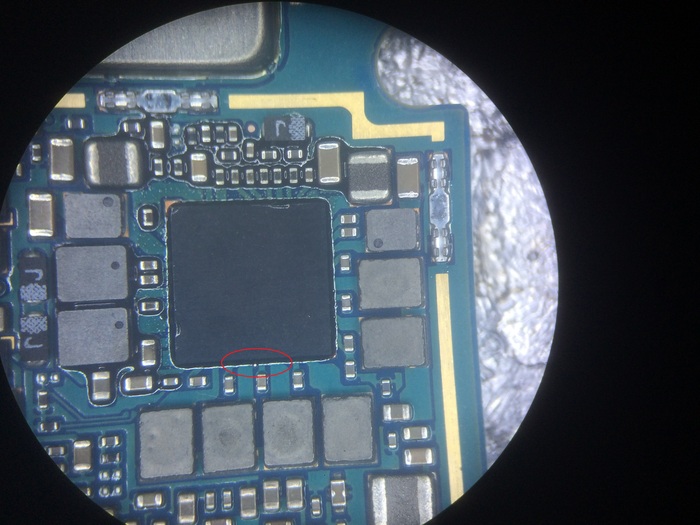

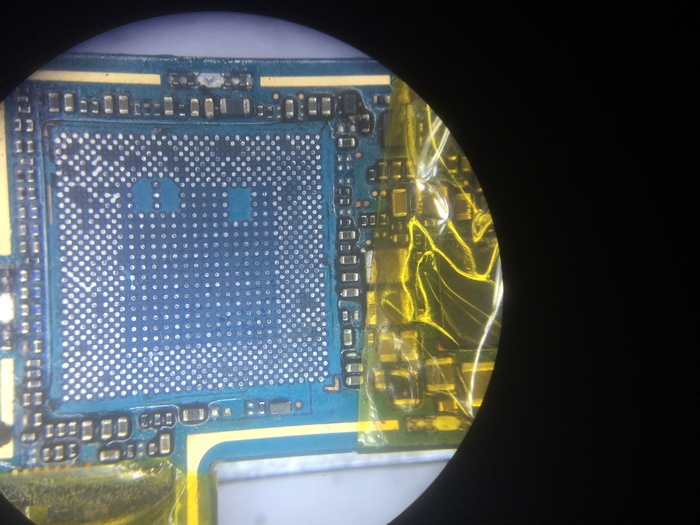

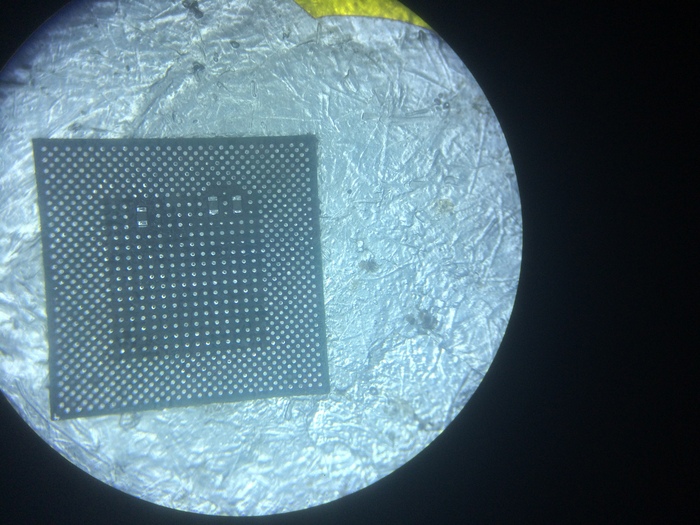

3. Зачистили остатки всего этого мусора, пятаки сигнальные на месте:

Температурные режимы тоже обсуждать нет смысла, всё китайское оборудование показывает температуру в попугаях и каждый привыкает к своему. Я грею подогрев на 150, снимаю компаунд по периметру. Теперь фен на 425, поток средний. Минута и чип можно дергать. Ещё раз: это не руководство к действию, это цифры в попугаях конкретного экземпляра конкретного китайского оборудования.

Теперь можно приступить именно к поиску и подготовке чипа.

Именно в такой последовательности я рекомендую поступать. А то некотрые ребята не рассчитывают свои силы, заказывают чип, дожидаются его, а потом вырывают чип с мясом недогревая плату. Например вот так:

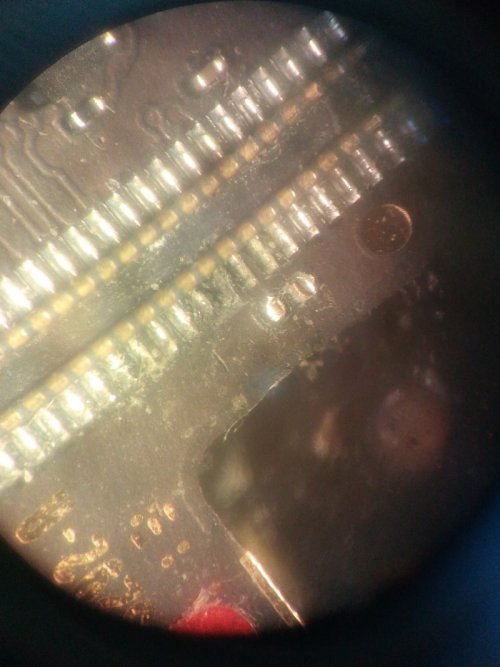

Я уж не говорю про борозду вокруг чипа и оторванный резистор.

Тем не менее найдутся те, кто сможет восстановить всё это дело:

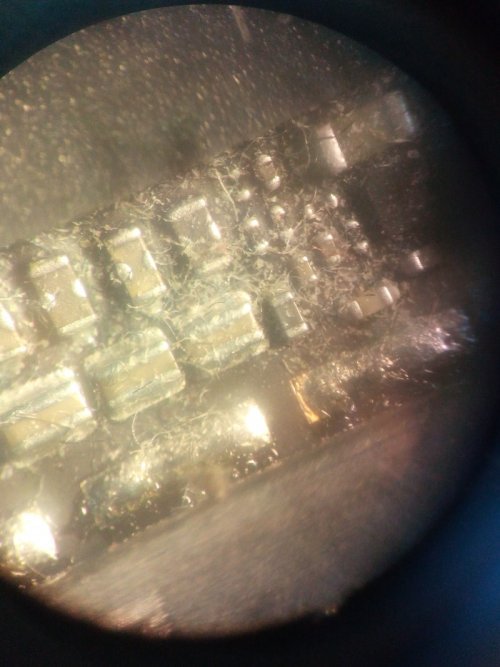

Картинка не моя, взято где-то в сети, но работает же. Не надо так. Я в своё время накидался этих перемычек на всяческих фильтрах на аппаратах легендарной Nokia. Ну его нафиг, скукотища.

Убежали от темы, вернёмся к нашим баранам барану

Для того чтобы заменить память, кроме того что она должна подходить по типоразмеру, размеру разделов ROM2/ROM3 и RPMB (их не всегда можно изменить) и характеристикам, в неё должно быть две вещи: boot config и собственно сам загрузчик.

Boot config и размеры boot разделов для данного аппарата следующий:

EMMC ROM 1 (Main User Data) Capacity: 15040 MB (0003AC000000)
EMMC ROM 2/3 (Boot Partition 1/2) Capacity: 2048 KB (000000200000)
EMMC RPMB (Replay Protected Memory Block) Capacity: 128 KB (000000020000)
Boot from: ROM2 (Boot partition 1) , width: 1 bit
Boot Partition [179] / Bus Config [177] : 0x48 / 0x01
H/W Reset Function [162] : 0x00 , RST_n signal is temporarily disabled
Partition setting [PARTITION_SETTING_COMPLETE] : 0x00
EMMC Permanent / Temporary Write Protection : No / No

ROM1 ограничивается размером собственно чипа. Может быть поменьше.

Все параметры я пишу через Z3X Easy Jtag + Kit EMMC TOOL + MOORC адаптер красный, в простонародии "вертолёт". )))

Загрузчик пишем в виде файлов из раздела поддержки программатора. По сути это начальный кусок дампа. Всю прошивку писать нет смысла, ибо это долго. Проще получить download режим и прошить уже оживший аппарат через USB.

Шьём ROM2 и кусок ROM1, там и есть загрузчик:

Чип подготовлен, после скучной установки на место, получаем:

Это хороший знак. Значит всё сделано верно.

Теперь ничего интересного, рутина. Надо прошить аппарат сервисной прошивкой. Предпочитаю делать это через InfinityBox Samsung Module. Удобная штука, не надо тыкать все файлы поочередно, как в Odin. Тупо всё выделяем и шьём.

Прекрасно, все разделы прописались, аппарат сам перезагрузился.

Ja, ja, das ist fantastisch.

Так получилось, что сервисная прошивка не для российского региона и язык при включении не русский. ) Переключаем язык. Проходим приветствие.

В принципе аппарат готов к работе. Одно НО. Нет сети.

А нет её потому что

Смазалась фотка. Не буду переделывать, лень. Это так называемый дефолтный IMEI.

Так происходит, потому что кроме всего прочего существует раздел EFS, который уникальный для каждого аппарата. И крайне рекомендуется делать его резервную копию. Если бы у нас была резервная копия, то надо было бы просто прописать EFS и всё, IMEI бы восстановился и сеть заработала.

Т.е. сейчас раздел как бы есть (если бы его не было в принципе, то аппарат не загрузился). Хитрость небольшая в том, что EFS прописался в самом начале, с Rom1. Проверить это просто, проанализируем Rom1:

Вот он слева в списке.

Но раз раздел уникальный, то он "не подходит", не проходит проверку и поэтому IMEI дефолтный.

Осталось восстановить IMEI через z3x Samsung Tool (root, отладка по USB, восстановление IMEI) и всё, аппарат можно собирать и выдавать.

Я стараюсь использовать только новые чипы, поскольку б/у и с али ходят не долго. Ссылок на продавцов не будет, потому что надо долго прощупывать, просматривать и китайцы ребята ушлые, может в следующий раз совсем не то приехать.

Оборудование не фоткал, может как-нибудь в другом посте, если будет интересно.

Если какие-то вопросы есть, то спрашивайте.

Ох и тяжело писать такие длинные посты.

Кому не терпится, то я в Саратове, на связь можно выйти через четырепда по моему нику или через VK тоже по нику. Профиль VK пока пустой, но для сообщений использую. Вобще не очень люблю социальные сети, много времени отнимают.

Спасибо всем, кто дочитал. А я спать.

P.S.

Не понял почему две фотки планшета легли на бок. По ходу тоже спят уже.

Пофиг. Первый блин... Разминайте шею.)

Один день сервисного инженерa

Михаил Солдатов

(с размышлениями о Боге и ксероксе)

У меня зазвонил телефон. Знакомый голос с характерным для среднего Поволжья оканьем: “Из Юрино звонят, казначейство. Ксерокс у нас поломался. Бумага застревает…”. Xerox-5310, причины застревания могут быть разные. Ладно, буду завтра, на месте посмотрю.

Передо мной на стене висит карта Республики Марий Эл. Я нахожусь в центре, в городе Йошкар-Ола. Юрино – на западе, на расстоянии более двухсот километров. Часть пути можно проделать на пароме, проплыв вверх по Волге от пристани Коротни.

Заканчиваю текущие дела, готовлю автомобиль к поездке. Смотрю прогноз погоды. День завтра обещают солнечный.

Ранним утром я уже на трассе. До пристани Коротни около 140 км, мне надо успеть на паром. Путь идет по сосновому лесу, восходящее солнце окрашивает деревья в нежные розовые тона.

Вот и паром. Покупаю билет, загружаюсь – и вперед, вверх по матушке-Волге!

У меня достаточно времени, чтобы позавтракать припасенными бутербродами. За паромом летят несколько чаек, крикливо требуя подачку. Съедаю колбасу с бутерброда, хлеб ломаю на кусочки и бросаю вверх. Птицы ловко пикируют, хватают хлеб на лету.

Показалось Юрино. Поселок хорошо узнается по башням старого замка, построенного в 19 веке графом Шереметьевым. Граф использовал замок как дачу, теперь здесь гостиница для приезжих.

Завожу мотор, скатываюсь на песчаный берег, еду в казначейство.

Меня уже ждут. Предлагают попить чаю с дороги. Спасибо, сначала – работа.

Включаю аппарат, запускаю копирование. Лист останавливается перед фьюзером. Осматриваю шестеренку на тефлоновом валу. Все понятно, срезало шпонку. Шестеренка свободно прокручивается, а вал остается неподвижным. Это довольно распространенная поломка для данной модели.

Метод ремонта уже отработан. Снимаю шестеренку и на месте срезанной шпонки сверлю отверстие. У меня специально припасены для такого случая тонкие зубоврачебные сверла и микродрель. В полученное отверстие сажаю на суперклей маленький металлический гвоздик. Новая шпонка готова! Выполняю очистку копировального аппарата и делаю запись в журнале.

Пока пью чай, руководитель отделения рассказывает, у кого еще в поселке поломались ксероксы. Меня просили зайти в Центр занятости и Сбербанк.

Центр занятости. Xerox-5009, трещит при работе. Копия выходит с загнутым краем, как будто что-то ей мешает на пути.

Осматриваю шестеренки тонер-картриджа. Понятна причина треска – изношена ось на шнеке, перемешивающем девелопер. Изношенная ось болтается в посадочной втулке, из-за этого нет хорошего зацепления между шестернями. Знакомая неисправность.

Стелю на стол газетку, надеваю респиратор, вооружаюсь отверткой и плоскогубцами. Разбираю картридж, тонер и девелопер ссыпаю в пакетики.

Беру швейные нитки и равномерно, виток за витком заполняю изношенный участок на оси шнека. Нитки периодически смачиваю канцелярским клеем.

Пока клей сохнет, снимаю из аппарата фьюзер и поправляю слетевший палец отделения. Это он загибал край выходящей копии.

Собираю все обратно, заправляю картридж. Аппарат готов к работе.

Теперь – Сбербанк. Xerox-5316, копия застревает внутри. Растянулась лента транспортера, не тащит лист. Лента натянута между двумя валиками. Подкладываю под ось одного валика сложенные кусочки бумаги. Лента натягивается, копия выходит из аппарата.

Смотрю на качество копии. Темный фон по всему полю. Осторожно снимаю стекло экспонирования, крышку над объективом. Очищаю мягкой тряпочкой зеркала.

Собираю аппарат и проверяю в работе. Копия отличная.

Нажимаю и удерживаю кнопку "Стоп", на счетчике копий высвечивается число 32. Это электронный счетчик копи-картриджа показывает, что пройдено около 32 тысяч копий. Всего он считает до 40 тысяч. Затем требуется техобслуживание аппарата, замена контрольной платы или всего копи-картриджа (в зависимости от качества копии). Оставляю свой телефон, пусть позвонят, когда придет время.

На обратный паром я уже не успеваю, буду ночевать в замке. Ставлю автомобиль у входа, стучусь в тяжелую дубовую дверь. Открывает администратор.

- Пустите переночевать!

- Заходи, места много...

Я оказываюсь единственным постояльцем. Администратор предупреждает, что ночью холодно, рекомендует взять два одеяла.

- Есть еще нагреватель электрический, да сломался...

- А давайте сюда ваш нагреватель! Думаю, он не сложнее ксерокса.

Нагреватель представляет собой ящик с нихромовой нагревательной спиралью. Спираль обдувается потоком воздуха от вентилятора. Вставляю вилку в розетку, щелкаю выключателем. Никакой реакции. Звоню цепь омметром. Спираль исправна, похоже, цепь теряется в вилке. Так и есть, контакты внутри обгорели, зачищаю мелкой наждачкой. Повторное включение. С надрывным воем вентилятор начинает гнать теплый воздух. Капаю фьюзерным маслом на ось вентилятора, вой переходит в негромкое посвистывание. Ну, спать буду в тепле!

Перед сном беру фонарик и осматриваю замок. Экую громадину построил граф! Иду по темным длинным коридорам, захожу в просторные залы с каминами и мраморными скульптурами.

Спрашиваю у администратора разрешение осмотреть подвал. Он включает освещение, и я спускаюсь по винтовой лестнице. Передо мной открывается длинная галерея, в стороны отходят небольшие комнаты. Наверно, раньше здесь хранили запасы вина и провизии. Неожиданно с низкого свода срывается летучая мышь и беззвучно проносится над моей головой. Ух, чуть не напугала!

Пойду-ка я наверх. Администратор показывает, как подняться на башню. Туда тоже ведет винтовая лестница.

Передо мной открывается прекрасный вид на Волгу и поселок. Вниз по реке неспешно проплывает баржа. Смеркается, на темнеющем небосклоне проявляются звезды. Тишина стоит неописуемая! В голову лезут разные философские мысли. Например, о Боге. Насколько похожа модель мира, сотворенная Богом, на ксерокс, сотворенный Честером Карлсоном.

Вспомнилось Бытие, глава первая.

И создал Бог два светила великие: светило большое для управления днем (лампа экспонирования)… и светило малое для управления ночью (лампа разрядки) и звезды (лампочки засветки между копиями и по краям копии).

И поставил их Бог... чтобы управлять днем и ночью и отделять свет от тьмы (экспонирование, затем проявка и перенос в темноте)…

И сотворил Бог человека по образу своему... (то есть скопировал!).

И увидел Бог, что это хорошо... (good copy quality).

Пора спать. Завтра – домой, и опять передо мной будет висеть на стене карта Республики Марий Эл.

Откуда придет следующий телефонный звонок?
