Выделил один из своих комментариев в отдельный пост.

Да потому что:

- на районе аренда стоит 3000 за квадрат

-сисястой девочке на приеме-выдаче надо заплатить 30-40к. а если она в декрет уедет то за двоих надо платить.

-за адвордс и яндексдирет тоже надо 50-100к. в месяц выложить иначе клиенты не к тебе пойдут

-прогер нормальный xeltek стоит около 100 000 + панельки к нему по 6-20к. Время жизни прогера 5 лет потом надо брать новый, т.к. пиндосы не добавляют новые микрухи.

-микроскоп, если не брать в расчет древние олимпусы которыми 20 лет в жопу смотрели, тоже стоит около 60-100к.

-паяльник+пинцет metcal mx500 например б/у (новый я ниасилил) стоит 45к. каждое жало к нему стоит 1500-5000

-пакет из США весом 1 кг. стоит  58$ USPS

-расходка 10 мл нормального флюса стоит 700-1000, баллон очистителя 900...

-гарантия на чип купленый например в магазине партсдирект 14 дней. Мне чтобы дать нормальную гарантию надо заложить 1.5 цены того чипа.

В итоге арсенал нормального ремонтника (не того чувака который в будке в торговом центре модули меняет) тянет на 300-500к. к нему нужна постоянно пополняемая база всяких трупиков причем не хлама а тех что еще ценятся на рынке. Например плата от макбука 3000 стоит даже после того как в ней дыру просверлили и выпаяли все чипы.

Вот такой примерно расклад )))

Этот пост написать меня сподвигла реакция в комментариях на предыдущий.

Казалось бы пустяковое дело - убрал названия специализированного ПО и девайсов, которые требовались в том ремонте. Но почему-то огромному количеству людей это не понравилось. И это не 1 или 5 человек, а прям реально много, мне стало интересно чего народ негодует, поэтому решил более детально поговорить на эту тему.

Моя жлобская позиция вот какая: Посты по ремонту моб. техники я делаю в свободное время, потому что мне это в прикол, это возможность попробовать себя не в ремонте, которым я занимаюсь, а в интересной и не очень писанине на большую аудиторию. Они не несут в себе рекламного контекста, и те подписчики, которые отправляют технику из других регионов - они скорее рисковые люди, для которых важна не стоимость, а то чтобы именно этот девайс снова работал (потраться на пересылку, потраться на ремонт, отправь ноунейму из интернета и жди чуда - другого объяснения этому не вижу). Из моих целей становится понятно для какой аудитории эти посты. А именно для тех, кто вечерком или на работе листает пикабу, перебирает мемасики, и ищет какие-то длиннопосты с хобби людей, их работой или другими авторскими статьями. И собственно этой аудитории не интересно названия программ, названия девайсов, температура плавления свинца, с какой стороны я подцепляю скальпелем bga и прочие тонкости. Им интересна работа в общем, фото деталек, сам процесс, и без разницы сколько стоит мой микроскоп и какие боксы у меня есть в ящике. Это первый пункт.

Второе, почему я намеренно упускаю некоторые детали ремонта. большинство моих ремонтов - это копание с bga и smd компонентами, что само по себе исключает повторение этого обычными людьми, которые не из ремонтников. Соответственно детальный ремонт интересен только тем, кто тоже работает в этой сфере. И поймите меня правильно, если мне задаст начинающий ремонтник правильный вопрос тут или на почту, в котором я увижу что он уже чего-то сделал и его просто надо подтолкнуть к правильному умозаключению, или подсказать что-то, что он из-за небольшого опыта просто не знает - я никогда не откажу. Но я не пишу подробных инструкций как сделать тот или иной ремонт. Я на развлекательном ресурсе, а не на профильном, где ремонтники детально обсуждают проблемы.

Кстати, очень много людей жалуется - мол невозможно найти хорошего мастера, все только экранчики меняют или платы. Но отчасти в этом и виноваты подробные инструкции, ведь не надо думать - вот ютуб, где любой модульный ремонт можно посмотреть как делается. Почему в ремонт с удовольствием берут айфоны и не берут, к примеру ZTE и пр ? и это не только из-за того, что телефон стоит дороже и с него можно заработать больше. есть и топовые китайцы по 30-40к, но их тоже не берут на компонентном уровне в ремонт. а все очень просто - для айфонов куча инструкций step by step: не работает зарядка - вот тристар поменяй, нет  подсветки - вот тебе драйвер подсветки, не работает тачскрин - вот контроллер тачскрина тут находится. И любой, мало мальски не криворукий ремонтник уже превращается в типовушника (ведь самой процедуре ремонта обучиться не сложно. самое сложное - это грамотная и правильная диагностика). А когда есть инструкция, в которых просто меняются микросхемы бездумно, то не надо ничего диагностировать, соответственно и думать тоже, просто механический скилл, который тоже нужно оттачивать, но даже обезьяну можно научить звонить в колокольчик, а медведя кататься на велосипеде.

Немного разбавлю пост ремонтом

имеем какой-то из дешовых Micromax, который не заряжается, потому что

на самом деле один, но с сахором. Который, к слову уже был в 2х сервисах до этого

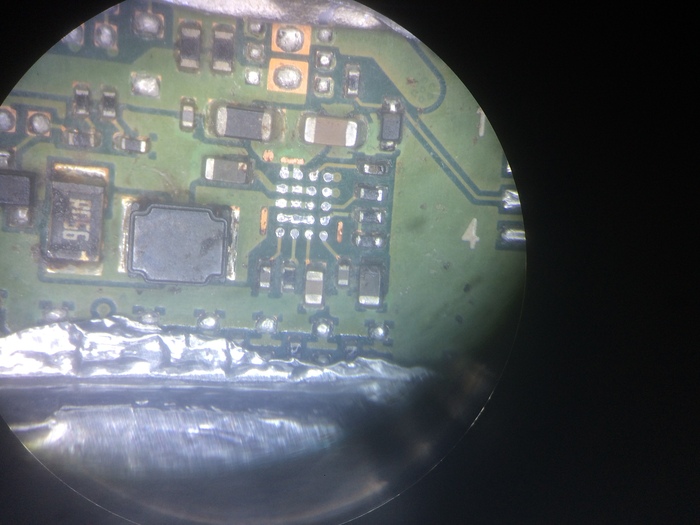

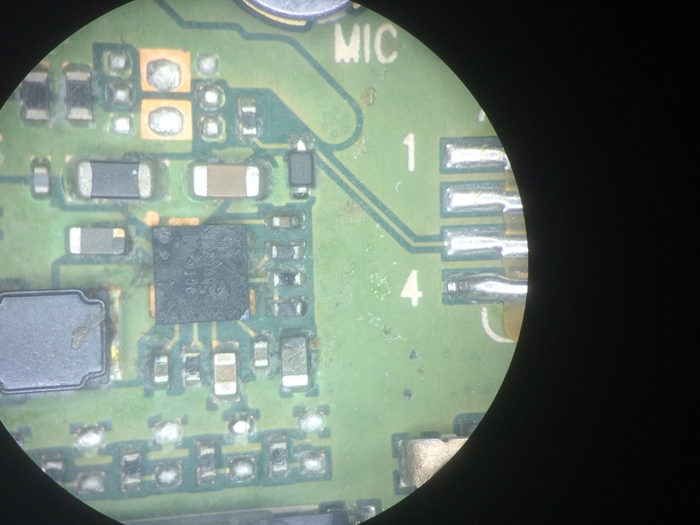

причина нашлась сразу, это контроллер зарядки, его конечно почистили, но наверняка под ним что-то осталось

так и есть - подгоревший сахарок очень трудно отчищается, но все же потихоньку можно сделать

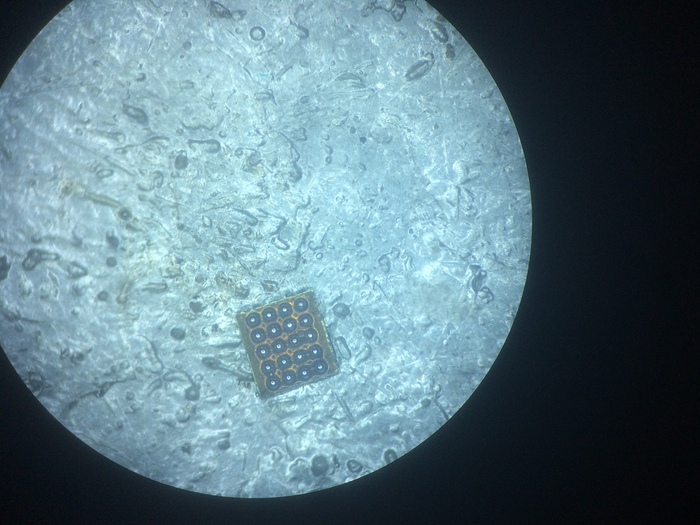

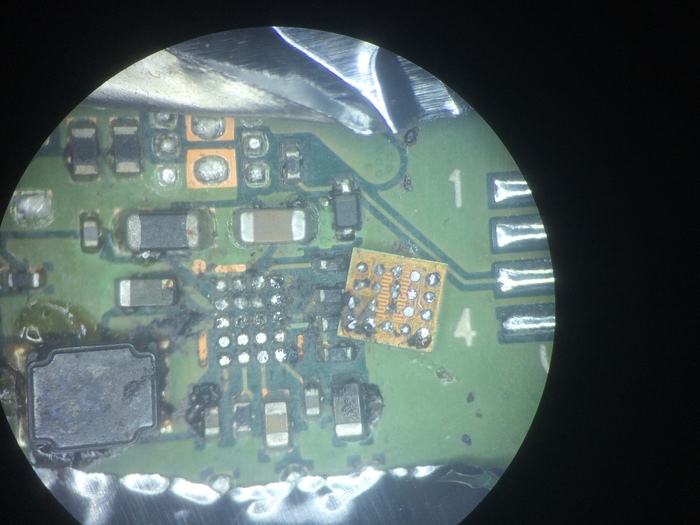

накатываем шарики на микросхему

и чистим посадочную площадку и устанавливаем на место микросхему

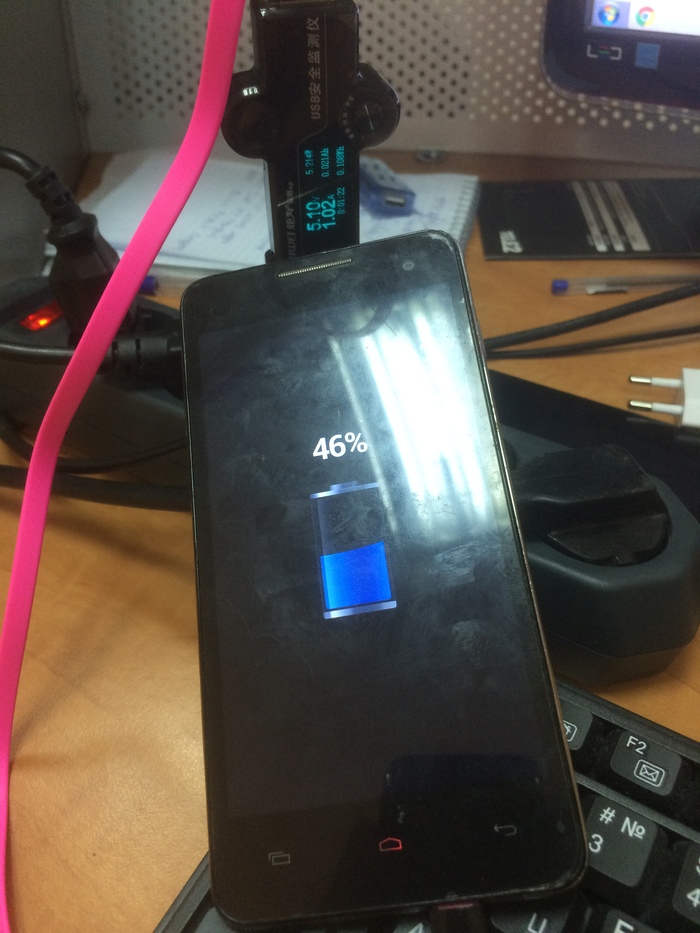

и вуаля, все заряжается с нормальным током

Мы плавно подходим к основному вопросу поста. почему же все профессиональные ремонтники заносчивые мудаки?  а все очень просто, пикабу, потому что так в любой сфере если ты понимаешь, что ты объективно (не с завышенным чсв) лучше подавляющего большинства конкурентов, то и к тем, кого принято называть конкурентами, ты не относишься всерьез, а лишь со стебом и снисхождением. А кто действительно конкурент - к тому с уважением, и чаще всего, находишься как минимум в хороших товарищеских отношениях. Потому что профессионалу приятно работать с профессионалами. И это не только в ремонтниках дело. любая сфера - врачи, бизнес, автосервисы, актеры театра и кино. в любой сфере, кто объективно хорош, будет заносчивым мудаком, с редкими исключениями. Но это не относится к клиентам, с клиентами все нормально общаются, а лишь к "коллегам", которые ничего не хотят делать сами, а хотят чтобы им разжевали и положили в рот готовенькое.

Готов к нормальной дискуссии в комментах, только без "н@хуй, з@хуй" пожалуйста

Наверняка, у начавших читать этот пост, возникнет подобный вопрос. На самом деле лично мне без разницы что ремонтировать из телефонов и планшетов, рентабильность смотрит сам клиент. Допустим, в данном случае ремонт стоил ~50% от нового, но любой bga-ремонт будет стоить денег.

Итак,

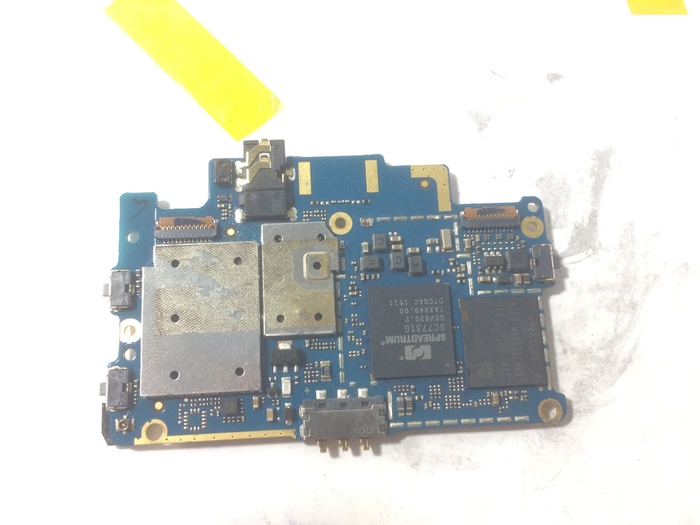

Имеем Fly fs502, который не шьется.

В подавляющем большинстве проблем с прошивкой - это флешка (исключая по, конечно)

- "фи, это же spreadtrum"

- "согласен, та еще хрень, но в данном случае проц не имеет значения"

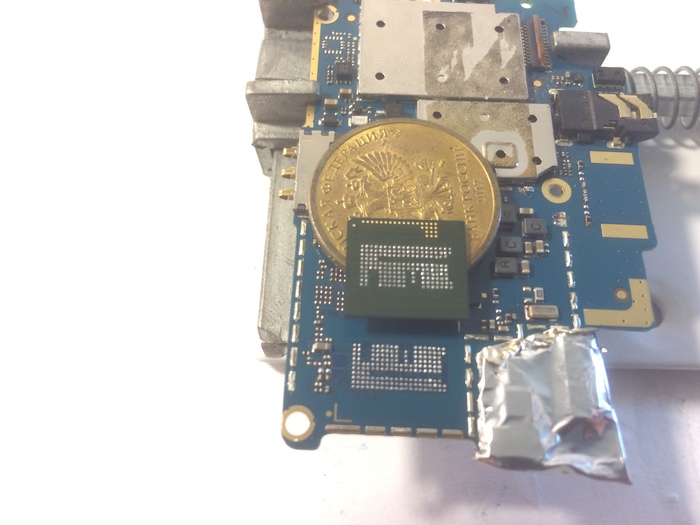

Снимаем микросхему флеш. Кстати, если вы не знали, то ремонтники очень суеверны и по старой традиции берут на все bga-ремонты монетки, чтобы больше не вернуться к этому ремонту в будущем.

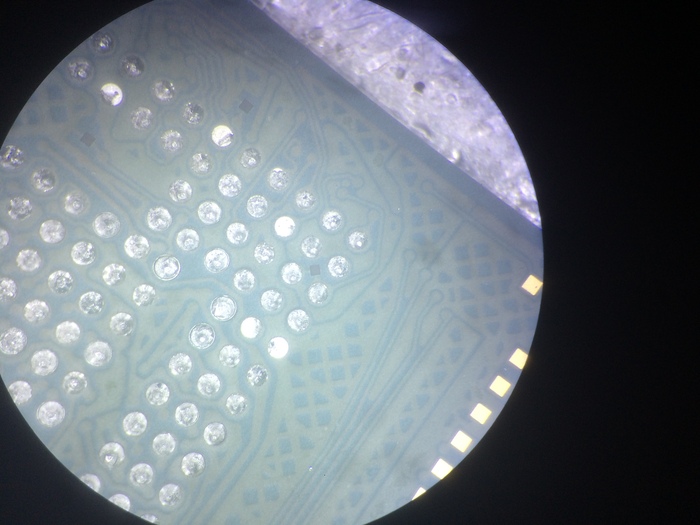

поближе. флешка как флешка. Очень преочень редко флешка повреждена физически

подцепляем к коробочке микросхему. коннект. самые прошаренные поймут, уже с первого взгяда, в чем же проблема. Если вкратце, то флешка отъехала совсем, ничего вычитать с нее уже не удастся, а нам и не очень-то хотелось.

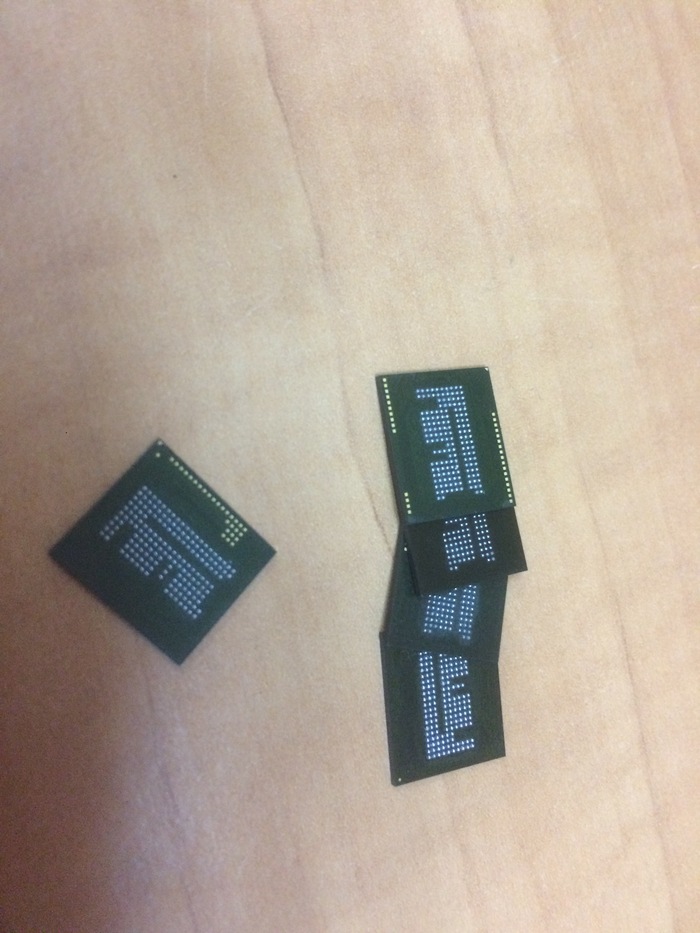

берем какую-нибудь новую, подходящую по параметрам, записываем чего-нибудь нужное на нее опять коробкой

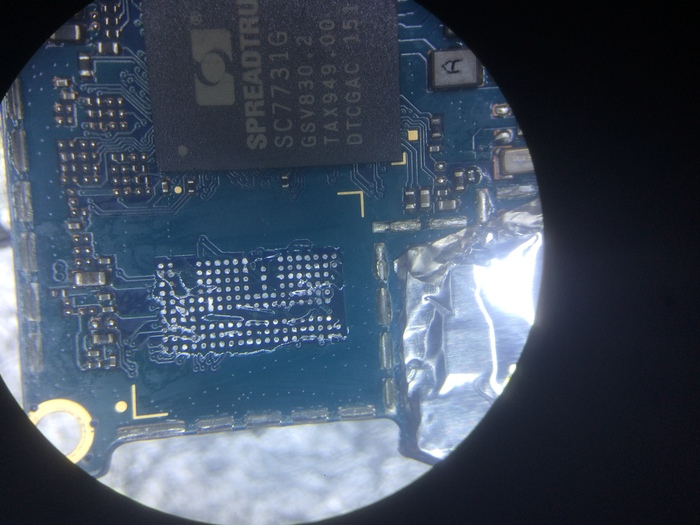

пока пишется кусочек дампа залудим контактные площадки под новую микросхему и помажем флюсом

припаиваем новую микросхему. дальше прошиваем последней прошивкой. ставим родной имей

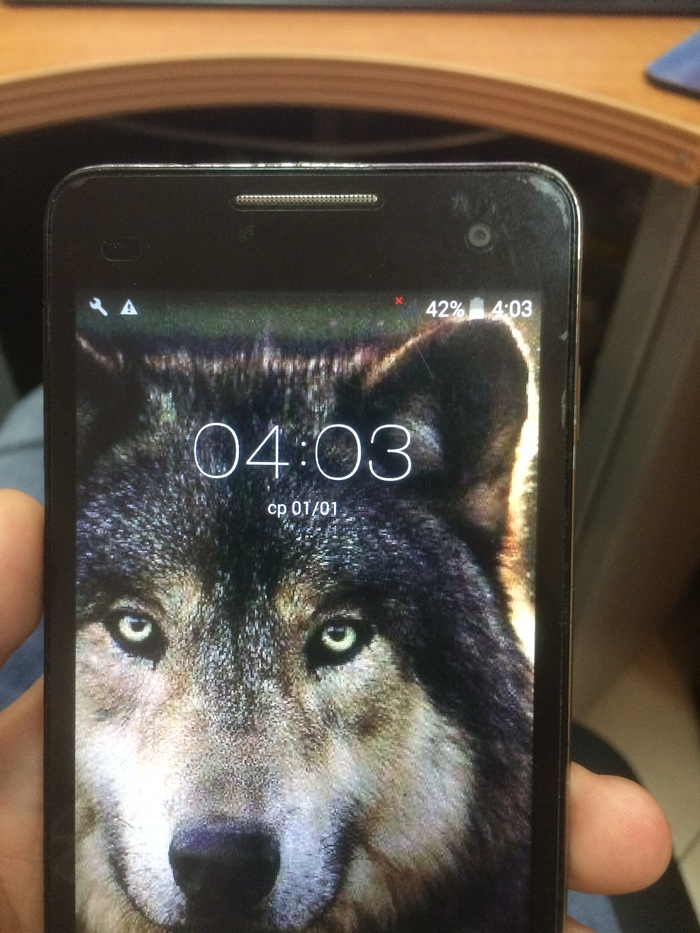

и выдаем.

всем хороших выходных!

Пришло в ремонт вот такое чудо с неработающей вспышккой.

Вобщем пичаль. Толкатель датчика внешней вспышки заржавел намертво. Откручиваем все что можно. Их примерно столько

Снимаем заднюю часть

Снимаем морду

Откручиваем еще пару болтов и снимаем голову. Она то нам и нужна) но перед этим снимаем силовой каркас и разряжаем конденсатор вспышки. ( не самое приятное ощущение когда 300в разряжаются в тебя))

Отсоединяем макушку и видим окислы на разьеме

Чистим пропаиваем

После разбора картина примерно такая

Но нас интересует только макушка)

Откручиваем все что можно открутить (не забыть какой винт откуда) Чистим, убираем окислы, пропаиваем и вуаля) Собираем в обратном порядке

Порадовало, что предыдущий пост https://pikabu.ru/story/samsung_n5100_zamena_emmc_5412825 был написан не зря. Даже подписчики появились, аж 10 штук человек. Привет вам, ребята. )

Не мало видео снято, не мало статей написано про этот аппарат, флагман своего времени, стоимостью на старте продаж порядка 25+ тысяч. А это был 2012-2013 год.

А уж сколько китайских подделок с клавиатурой продано доверчивым гражданам. Даже чеки из всяких эльдорадо и мвидео прикладывали. Вот так выглядит типовая подделка

Качественная матрица, хороший для своего времени 4-ядерный процессор, 2Gb ОЗУ. Аппарат действительно достойный, даже сейчас не теряет свою актуальность. Удивительно, но даже на пластиковом корпусе не отразился возраст аппарата, если, конечно, его не били. Пластик действительно качественный, не то что делают сейчас.

В своё время такие аппараты могли позволить себе обеспеченные люди. Но ничто не вечно и постигла участь выхода из строя микросхемы памяти в этих аппаратах. Процесс планомерный и массовый. У кого-то чуть раньше, у кого-то чуть позже. И 16-гиговые, и 64-гиговые - все. Странно, но 32-гиговые мне не встречались. Зато приходилось делать уже всю линейку: N8000 / N8010 / N8013 / N8020. Особо интересен последний, ибо у него немного иная компоновка внутри, используется уже микро-сим и он с LTE.

Ладно, теперь к небольшим секретам.
Как я уже говорил, много инфы в сети про этот аппарат, много инструкций, много бряканья всевозможными боксами, а я вам скажу, что по сути бокс для работы с EMMC для замены памяти на этом аппарате не нужен от слова совсем.
Есть такой документ от самсунга, файл называется PVI 13-03A - GT-N8000 Recovery Bootloader (J-Tag) Guide.pdf  Не буду давать ссылку, файл прекрасно гуглится.
Посмотрим только обложечку:

Кстати I9300 и N7100 имеют аналогичный документ, только файлы другие к ним.
Общая суть такова, что вам надо
1. Один рабочий планшет (я всегда когда покупаю планшет, то беру один запасной, мало ли).
2. Флешка microSD (рекомендуется на 2 гига), хотя там пойдёт любая, от 64 Mb и до 2 гигабайт. Больше 2Gb я не рекомендую, но скорее всего тоже заработает.
3. Собственно файлы.
Дальше всё делается просто через Odin по инструкции. Флешка в утку, утку в зайца, заяц в шоке  в рабочий планшет, планшет к компу, шьём через Odin с галкой T-Flash. Суть в том, что boot пишется напрямую в microSD. После этого во флешке есть boot, но планшет и комп будут предлагать её отформатировать, ибо привычной файловой системы там нет.
Но у нас же нет рабочего планшета, поэтому программкой Diskdump2.exe мы проcто через карт-ридер записываем во флешку bootloader.
Итак, флешка создана. Зачем она нам, спросите вы? Ну так на стартовой странице документа в явном виде написано, что используется всё это дело если аппарат не включается или после замены BGA Nand.
При включении аппарат пытается зачитать bootloader из EMMC. Если удачно, то он продолжит с неё грузится, если неудачно, то он попытается восстановить boot с microSD. Соответственно обращение к microSD может произойти автоматически или можно сделать это принудительно, замкнув пинцетом резистор R6002.
Это не руководство к действию. Если вы не уверены, что можете повторить, то не надо пробовать. Раскрошить резистор проще, чем его потом восстанавливать. Да и они же разные, вполне конкретного номинала.

При всех операциях АКБ надо зарядить, желательно 4+ вольта. Даже аппарат с дохлой памятью, даже плата совсем без памяти зарядит в аварийном режиме АКБ за двое суток штатной зарядкой с исправным кабелем.
По моему опыту, если аппарат входит в download режим и не шьётся многофайловой сервисной прошивкой через odin, то 100% менять память. Если аппарат тупо не включается, то есть мизерный шанс, что умер boot и после восстановления аппарат заработает. Соответственно если download есть, то автоматически никакого обращения к microSD не будет, если аппарат тупо не включается, то будет обращение и резистор замыкать не надо.)
Результатом всей процедуры по мануалу будет одна из двух картинок:
или так:

или так:

Соответственно в первом случае восстановление прошло успешно, во втором неудачно.)
Если восстановление прошло успешно, то флешка пишется, бут прописался, идём в download, шьём и получаем рабочий аппарат (если не получаем, то опять же менять память). Далее IMEI, сеть и прочие формальности.
Если восстановление произошло неудачно, то либо память неисправна, либо её тупо нет. Да-да, если память не припаять на плату, то будет попытка восстановить boot.
Не трудно догадаться, что если поставить новый чип, то на нём точно так же надо восстановить boot с флешки, это даст нам download режим, что собственно позволит прошить сервисную прошивку и запустить аппарат.

Boot config для этого аппарата следующий:
EMMC ROM1 (Main User Data) Capacity: 15028 MB
EMMC ROM2 (Boot Раздел 1) Емкость: 2048 kB
EMMC ROM3 (Boot Раздел 2) Емкость: 2048 kB
EMMC RPMB (Replay Protected Memory Block) Capacity: 128 kB

Boot configuration [PARTITION_CONFIG: 0x48] Boot from:ROM2 (Boot Partition 1)
Boot bus config [177]: 0x01 , width 4bits , Partition config [179]: 0x48.
H/W reset function [RST_N_FUNCTION]: 0x00
High-capacity W protect group size [HC_WP_GRP_SIZE: 0x00000000]
Partitioning Support [PARTITIONING_SUPPORT]: 0x03

Я честно не уверен, способна ли карточка менять размеры ROM2 и ROM3, но абсолютно точно регистры загрузки при восстановлении с microSD меняются, поскольку я ставил на N8000 флешку с нулевыми регистрами и она так же прекрасно прописывалась с карточки. Разумеется если этот документ писали официалы, то они предполагали, что устанавливаться будет новая память.
Конечно сейчас я использую Z3X Easy Jtag, пишу boot на колодке сразу в память, ибо это быстро и меньше телодвижений. Но факт остаётся фактом, можно обойтись без бокса для работы с EMMC.
Честно скажу, что за всё время только один невключающийся аппарат поднялся таким образом через восстановление бута с флешки и не потребовал замены микросхемы памяти. Но тем не менее такая флешка позволяет быстро провести диагностику аппарат: мы увидим пишется ли память и увидим, рабочая ли матрица на аппарате, что важно, например, при покупке "кота в мешке". )

Так, если диагностика показала, что всё же менять, то меняем память. Там ничего интересного: старую сняли, новую припаяли.
Ещё раз скажу, что если вы хотите сделать это на утюге, в духовке, феном любимой женщины, то не надо. Получиться может так:

Это не мои поделки, это уже от людей, которые обращались с вопросом: а можно ли это починить. Чип залит компаундом, чтобы его снять, нужно прогреть до температуры плавления припоя. Если температуру не соблюсти, то контакты на плате будут вырваны при снятии чипа. Грустно смотреть на такое.

А должно быть как в предыдущем посте https://pikabu.ru/story/samsung_n5100_zamena_emmc_5412825 чистенько, все используемые контакты на месте.

Соответственно новую память прописали с карточки, аппарат прошили, восстановили IMEI и сеть (тут без программатора не обойтись) и всё, можно выдавать.
Вот небольшая часть аппаратов тестируется на проигрывании ютуба. )))

Свет так падает, но экраны у всех показывают.

Если какие-то вопросы есть, то спрашивайте.)
Кому не терпится, то я в Саратове, на связь можно выйти через четырепда по моему нику или через VK тоже по нику. Профиль VK пока пустой, но для сообщений использую.

Спасибо всем, кто дочитал.
Если и этот пост хорошо зайдёт, то следующий напишу про замену памяти на P7500. Об этом в сети очень мало информации. Но он скорее более информативный, чем для применения на практике, ибо требует приличных вложений.

P.S.
Блин, опять последняя фотка на бок. Как так...

Предыстория:
Шел покупать пень г2030. Отдали в дар мамку, восстановил сокет, успешно работала.
И тут мне подарили вторую точно такую же....

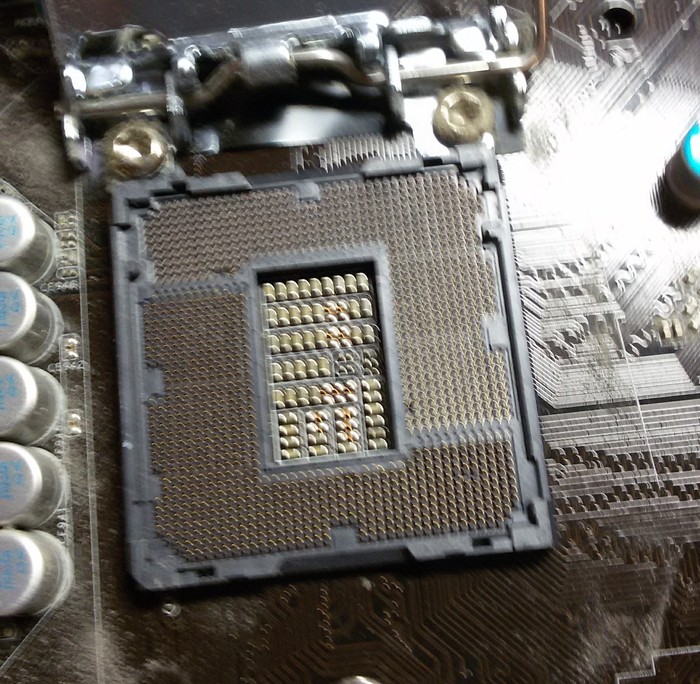

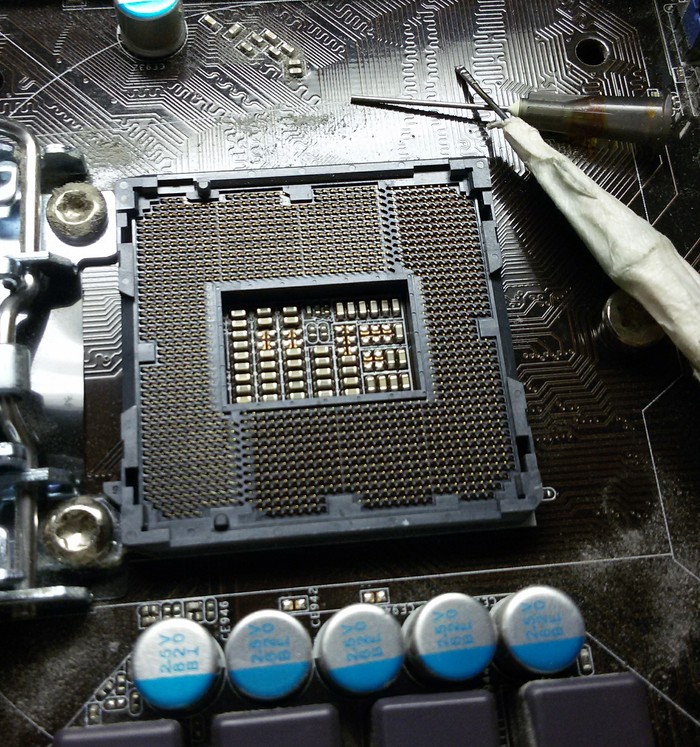

Снова сокет, тут не такая жесть как с первой

Изи. Но с первого раза не работала, перевернут был чип биоса- перепрошил его и заработало.
Но вот прикол, у нас есть планка озу, ее мне тоже отдали.

Ее вставили не той стороной в слот, повторили это 5 раз и попытались, ВСТАВИТЬ В СЛОТ ДДР2!!!

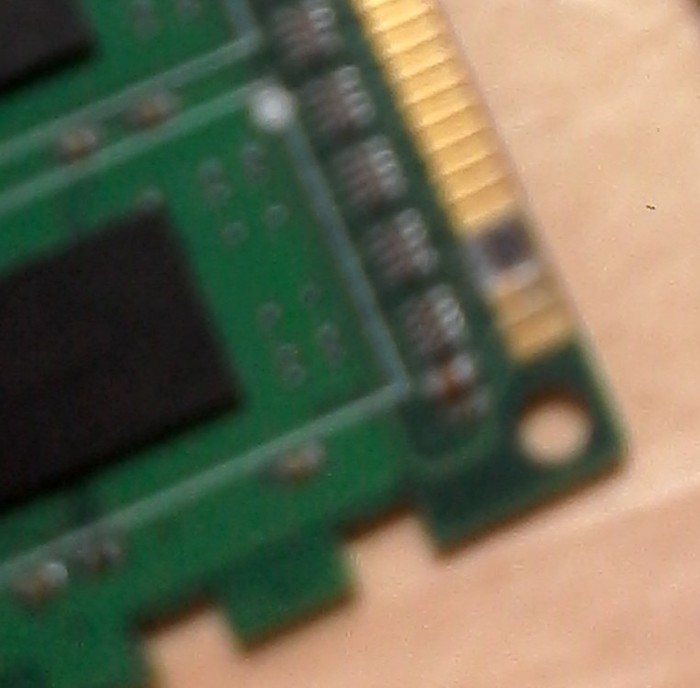

Отгорело два важных пина идут на резистор... Сперва я его прозвонил и померил сопротивление - все ок.

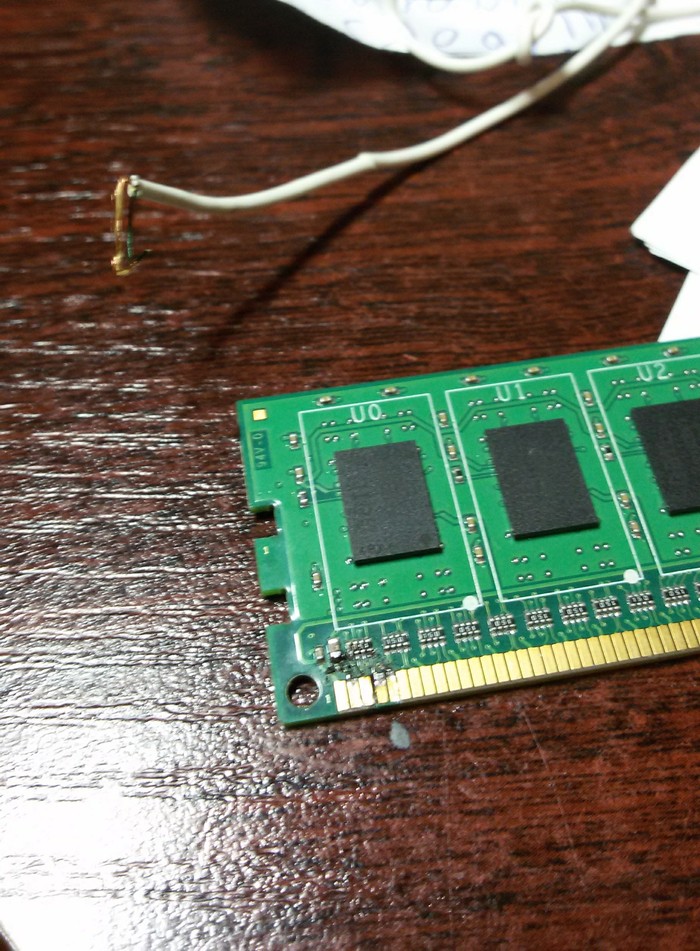

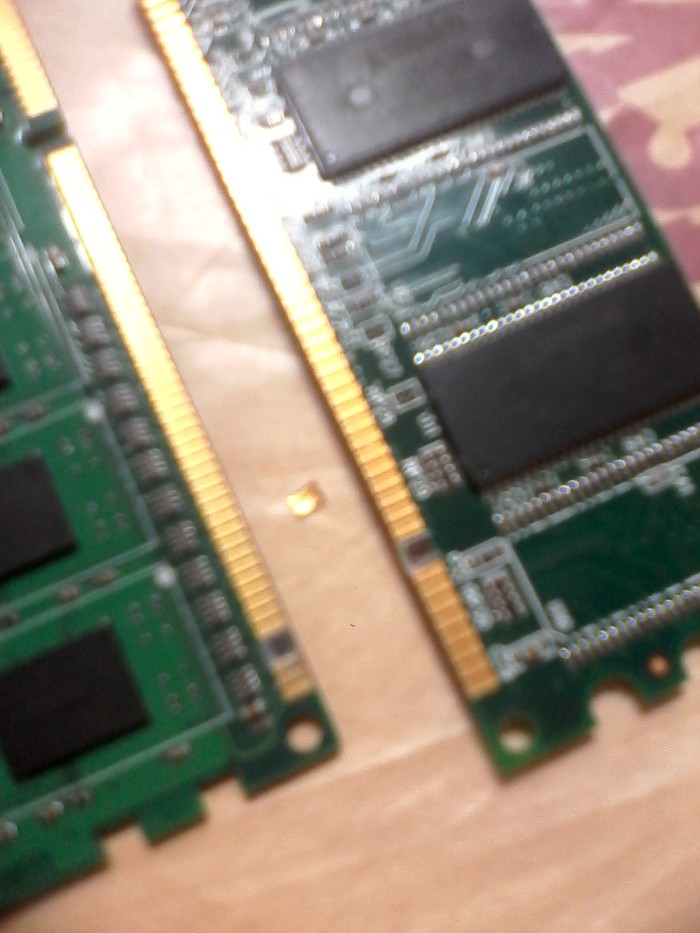

Ну и пошла жара. Как сделать контакты? Очень просто, берем планку ддр,можно ддр1, но контакты нужно будет в ширину обрезать. Я вырезал их с планки кингстон 256 , полностью рабочей, вырезал не задействованые контакты, осталась жива.

Еще раз сори за качество.

Посадил на клей, проверил - кз нет, взял мелкий проводок от наушников и дернул жилу -залудил, припаял, контакты восстановил хоть и рукажопно. Проводок на фото выше.
Тестил 4 минуты вмемтесте, проблем нет, но более не стал- нет крепления(кулер отдали в дар без бэкплейта) боялся за перегрев.
Планка gail 4gb 1600 8 чипов.
Видос теста и пруфы:

Отныне буду постить только самое интересное -иначе не хватит времени.

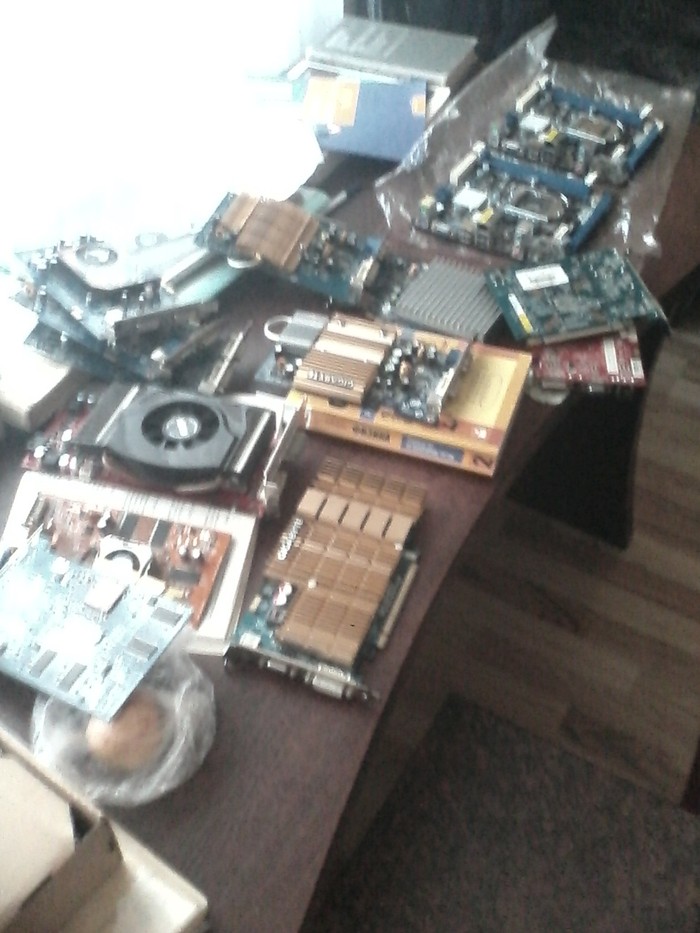

Фото железок на ремонт для следующего поста фоткал на слот озу
