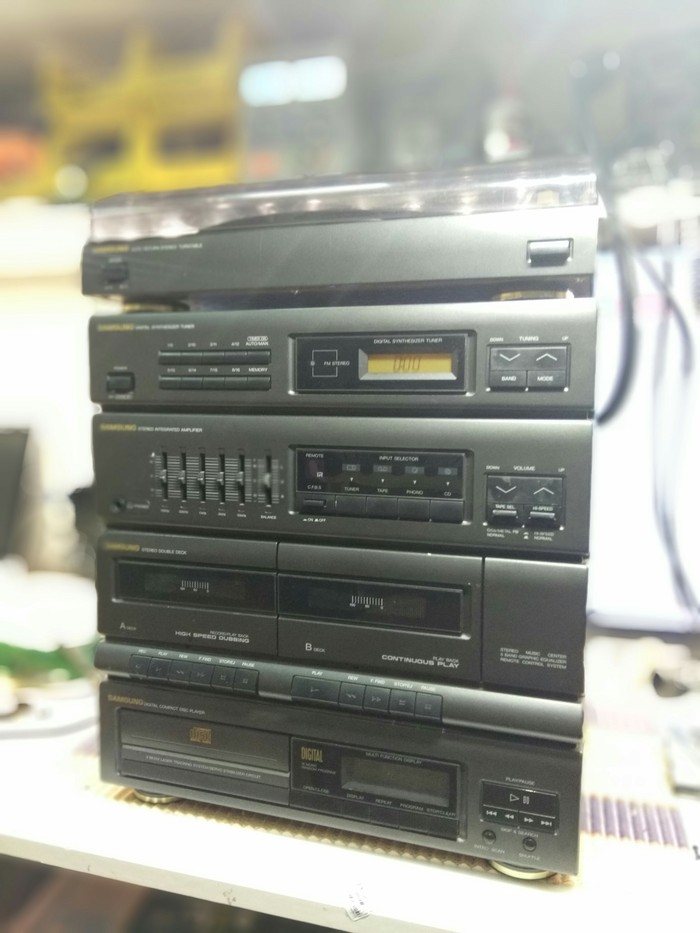

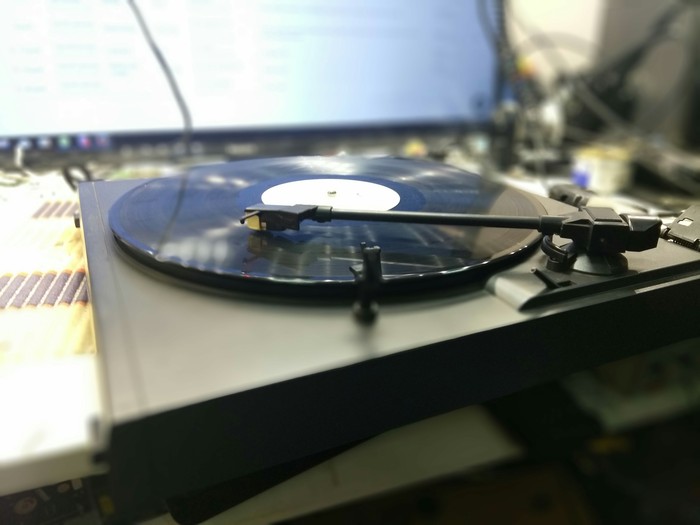

Чего только не приносят в ремонт. Сегодня наш день пройдет под звучание тёплой, механической записи.

Аппарат, кстати, 83-го года выпуска. Что не мешает ему находится в превосходной физической форме.

Да, это измеритель параметров электронных ламп Л3-3.

И да, это не экспонат в музее а вполне рабочая , применяемая по назначению,  лошадка.

Принесли зарядку, разорвался хвост, будем менять

Берем плоскогубцы и аккуратно раскрываем зарядку

Вскрываем

Вставляем пластиковую карту и выпаиваем старый хвост

Припаиваем другой, снятый с донора

Промазываем клеем B7000 по периметру, собираем, замазываем резинками и зажимаем в тиски на пару часов

После проверяем еще раз и можно выдавать.

ps: для связи https://vk.com/hermein

Пришел на ремонт уже немолодой смартфон Lenovo S660 с типовой для данной модели проблемой - не ловит сеть.

У данной модели есть две типовые неисправности, при которых она перестает ловить сотовую связь - отвал процессора и отвал/смерть контроллера модемной части.

Разбираем телефон и кидаем плату на держатель. Начнем с более простого - заменим контроллер модемной части MT6166V.

Срезаем часть экрана чтобы добраться до контроллера.

Снимаем его.

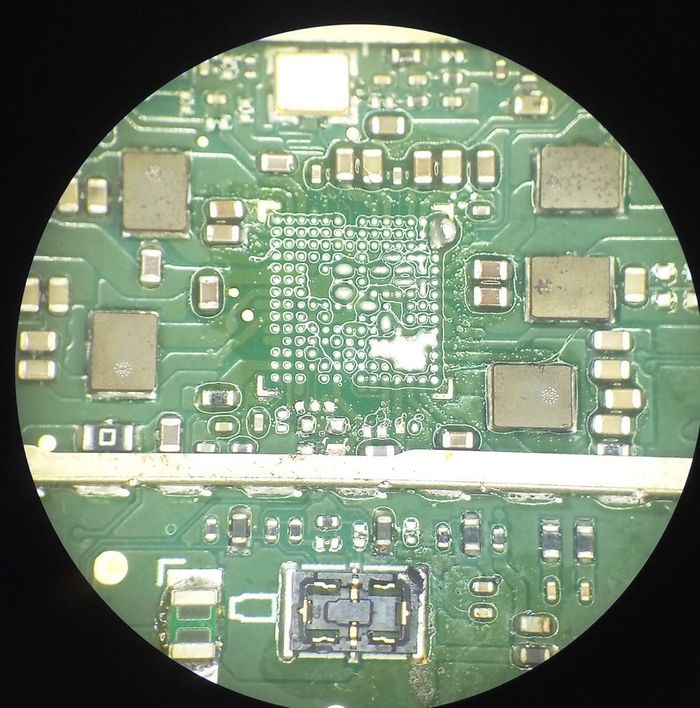

Чистим посадочную площадку.

Накатываем шары на новый контроллер.

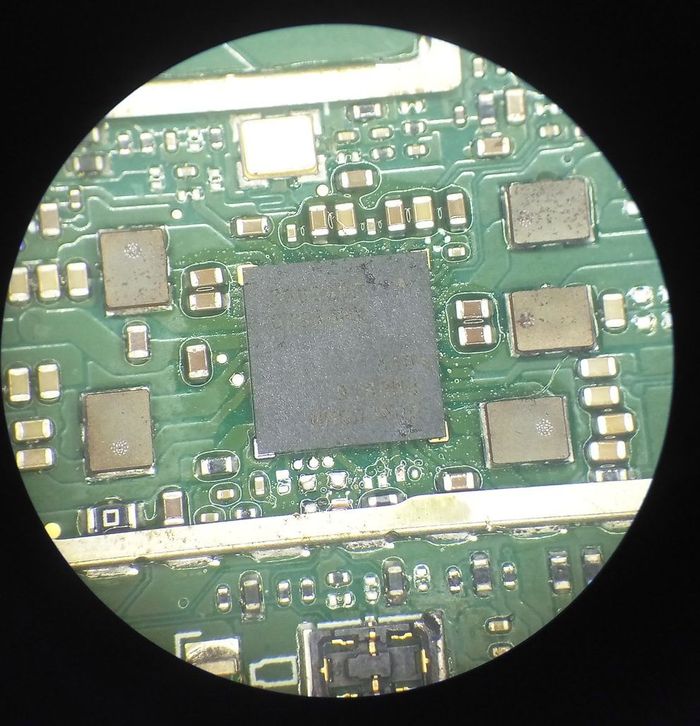

Устанавливаем его на посадочное место согласно ключу и припаиваем.

Проверяем и убеждаемся, что в данном случае процессор трогать не нужно, сеть заработала.

Также клиент попросил посмотреть почему не работает кнопка уменьшения громкости. Причина оказалась в перетертом шлейфе.

Зачищаем шлейф.

Восстанавливаем оборванные дорожки проводками.

Кнопка заработала.

Все работает, отправляем телефон на полку, ждать клиента.

Извините, если что за ошибки в тексте и за шакальное качество фоток.

Нахожусь в Ставрополе, если нужно, то почта для вопросов- the.v.yakimenko@gmail.com или моя страница в вк - https://vk.com/themonomah.

Всем спасибо и удачи.

Я помню, я обещал пост про плату из Москвы, но столкнулись с проблемой оплаты, не по вине отправившего, просто сильно нам усложнили жизнь,  потому пост будет, но не раньше отправки.

Передал парень ультрабучек залитый, мол вроде и работает, но куллер не крутится, клава не вся работает, да микрофон тихий. Да, я делаю и модульные ремонты.

В этот раз, по плате ничего интересного не было, немного кизяков, все отмылось, даже не пропаивал. А вот замена клавы веселая, скорее насмешила меня конструкция, разборку не фоткал, а вот сборку поснимал немного.

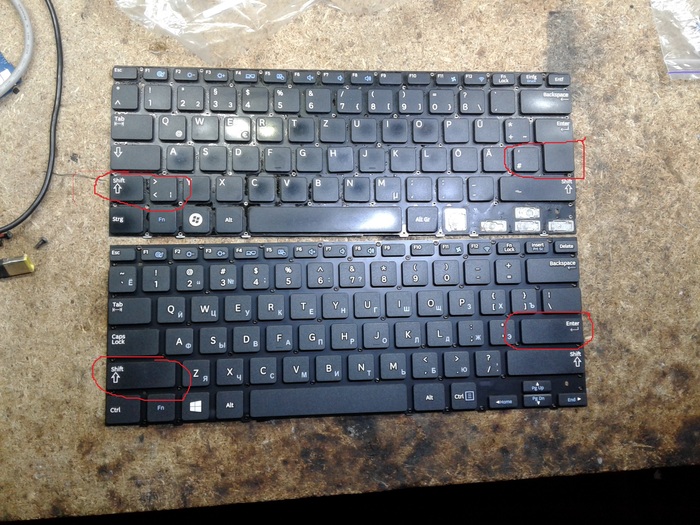

Прикол вот в чем, есть две версии сего ноута, с руской клавой и не русской. Разница только в форме клавиш и фрейм другой. У нас можно купить только клаву с кирилицей, а ноут из-за бугра. Родная клава верхняя, новая снизу.

Выхода нет, только резать фрейм, будет одно место некрасивое, но это лучше чем полудохлая клава.

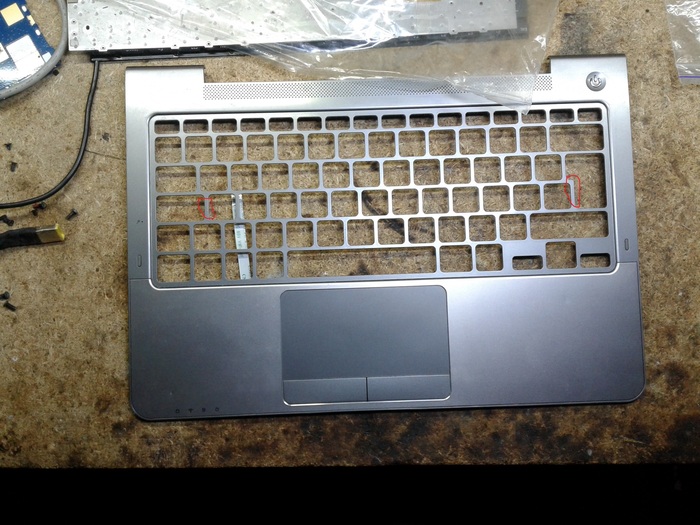

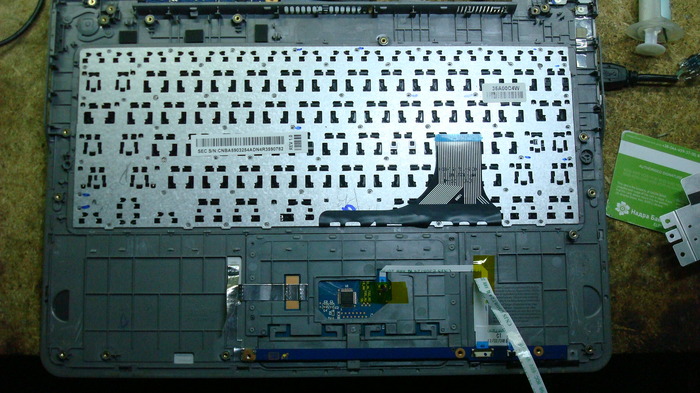

Режем перегородки меряем клаву.

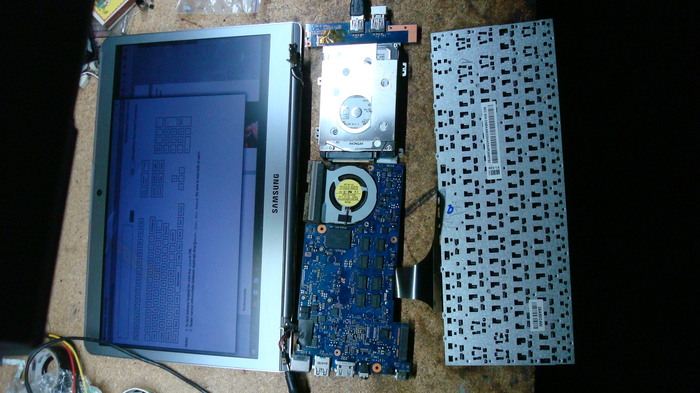

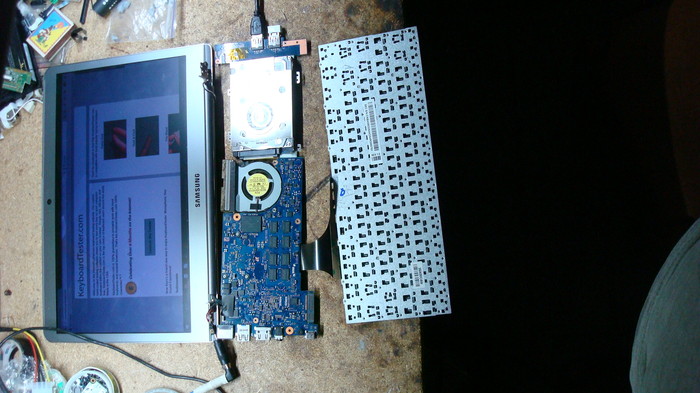

Видим отсутствующую перегородку, с этим прийдеться жить. Само собой проверить клаву нужно, это очень удобно, нужно всего лишь запустить все навесом. Потому как по другому никак.

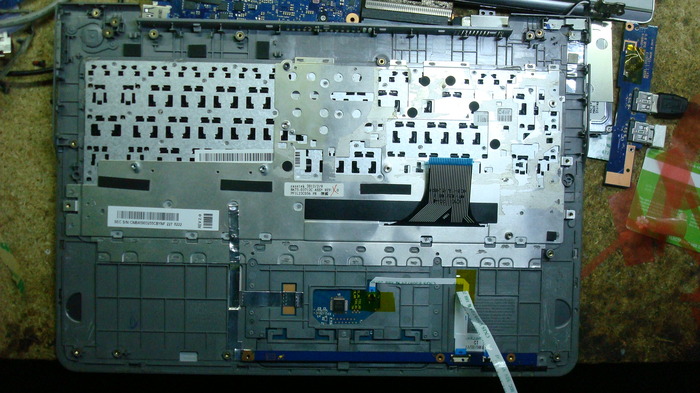

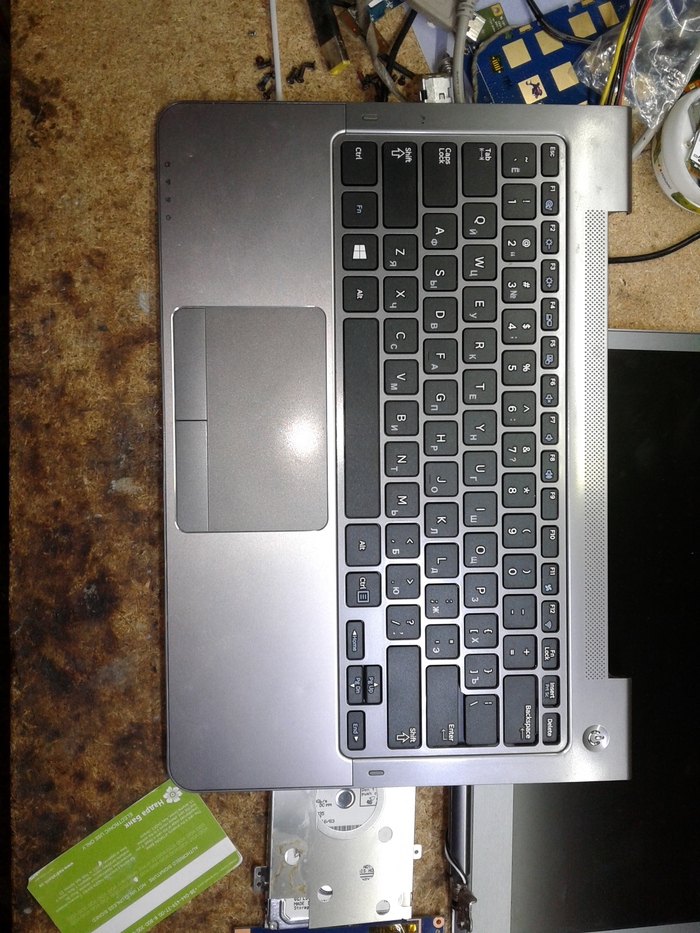

Ну и собираем, клава на пластиковых заклепках само собой, ставим, заплавляем паяльником.

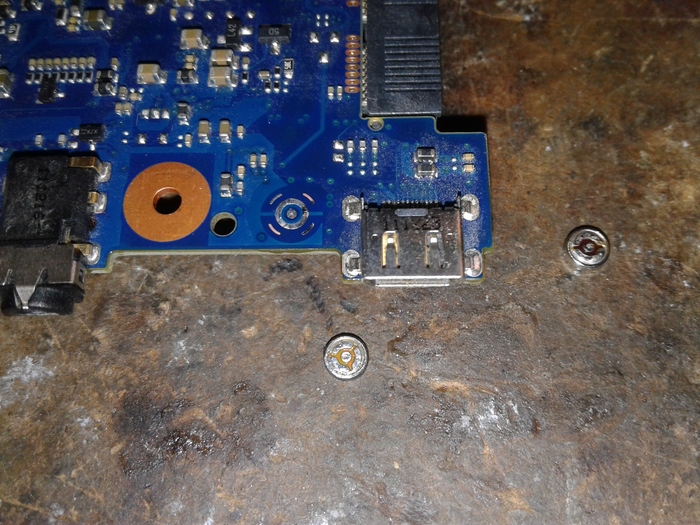

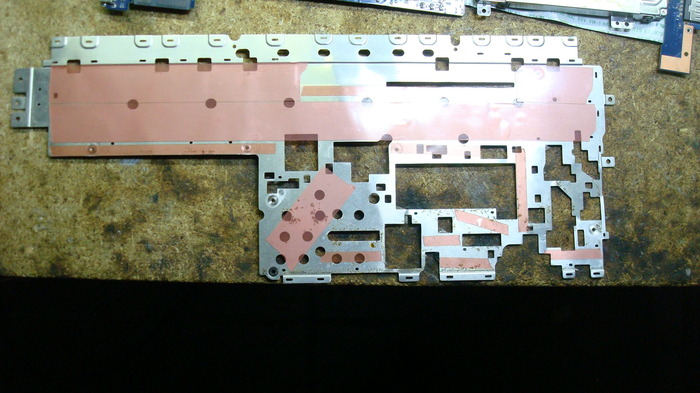

Вот, а теперь внимание, вот сия железяка крепится на фрейм заклепками пластиковыми и двухсторонним скотчем, а на ней держится плата, только на ней, то есть, по сути на заклепках клавы, ну бля, самсунг, это решение отличное.Например, Вас обили в танчиках и вы давай ебошить по клаве, она проваливается вместе с платой, если везет, просто уродски выглядит, если нет отвал хаба, проца, любой вариант 1500грн, тут же, ну или наслаждайтесь кирпичем.

Проклеиваю скотчем сие изобретение, отрывать его было одно удовольствие при разборке,

Вклеиваю и заплавляю, на остатки, заклепок.

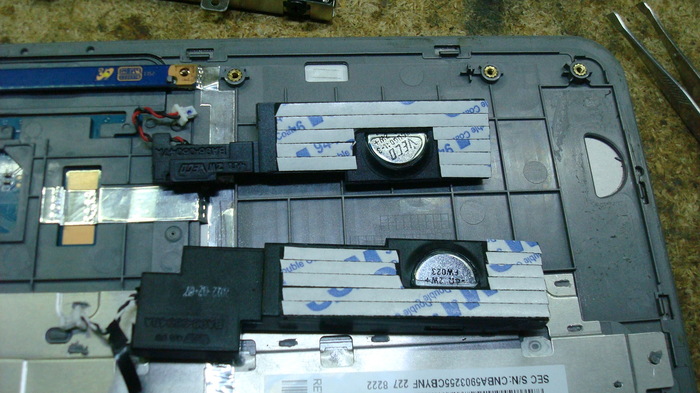

Динамики нужно поставить до установки платы, они тоже просто были вклеены на скотч двухсторонний, проклеиваю

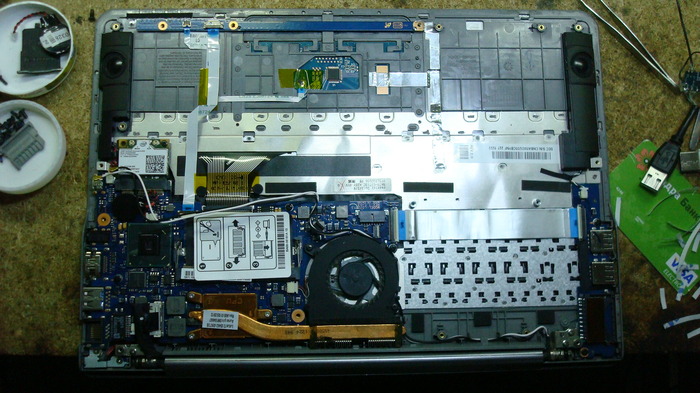

Вклеиваю на место, плата уже стоит ибо проверял клаву после вклейки.

Теперь микрофон, он, даже с выкрученным на макс усилением не слышен, снимаю, ставлю новый. Микрофон бгашный, сажу, проверяю, работает.

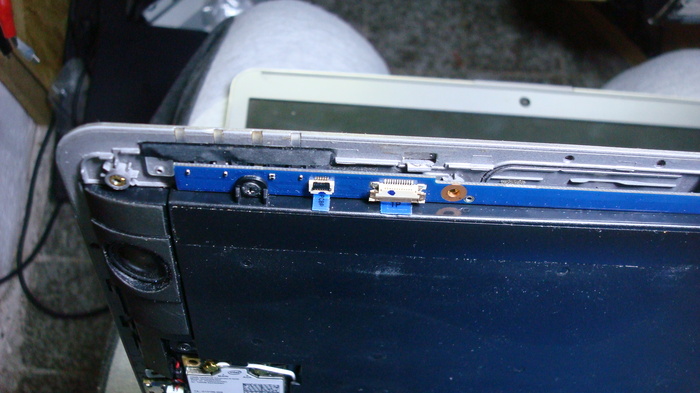

Собираем помалу, если уплотнители шлейфов не задрать как на фото, вы хуй его закроете, кузов идет волнами, потому как батарея чуть выше стоит, не фоткал но выглядит чудовищно. Нужно вот так задрать уплотнители, тогда все ровно.

Дальше провода вафли нужно уложить так, как задумал производитель, опять же заднюю крышку хер закроете нормально, или под клавой пузырь, или не садится задник.

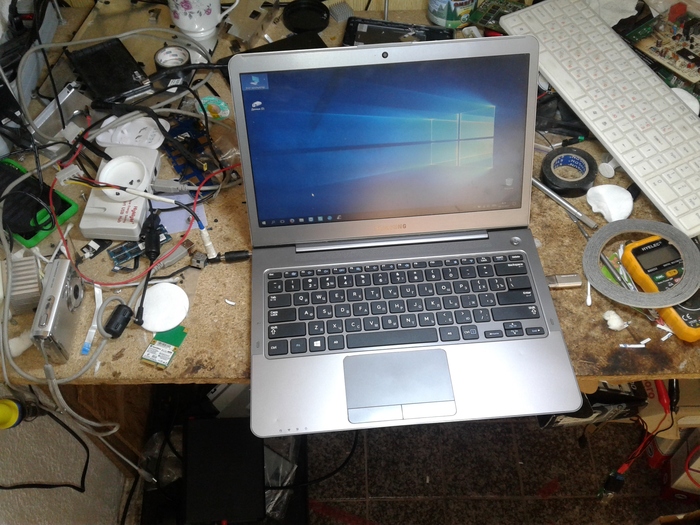

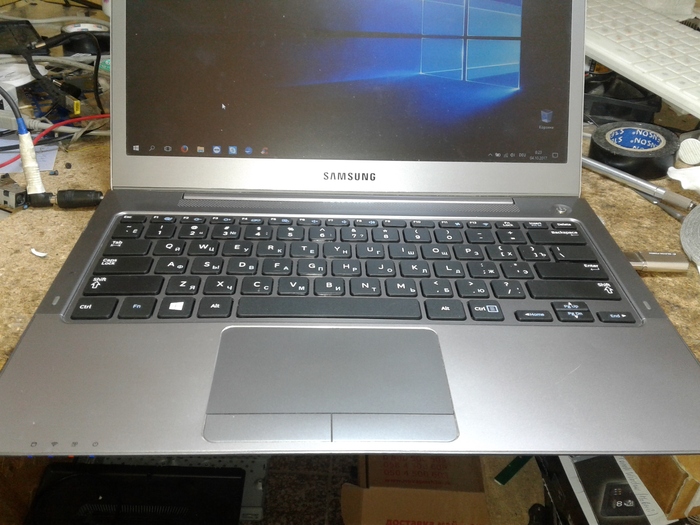

Слава богу справился, все работает, последний тест и отдаем.

Ответы на топ вопросов в комментах.

Я из Украины, г. Черкассы.

Десктопное не делаю, вообще, только ноуты, планшеты и мониторы, изредка беру телефоны.

Новой почтой можно отправить на ремонт из другого города.

Вопросы на почту remonterzeleza@gmail.com Есть и вайбер и вк, если сие более актуально чем почта пишите в комментах, может я старпер уже, почтовые голуби и все такое.

Всем привет!

Вот и очередной постик с потрАшками.

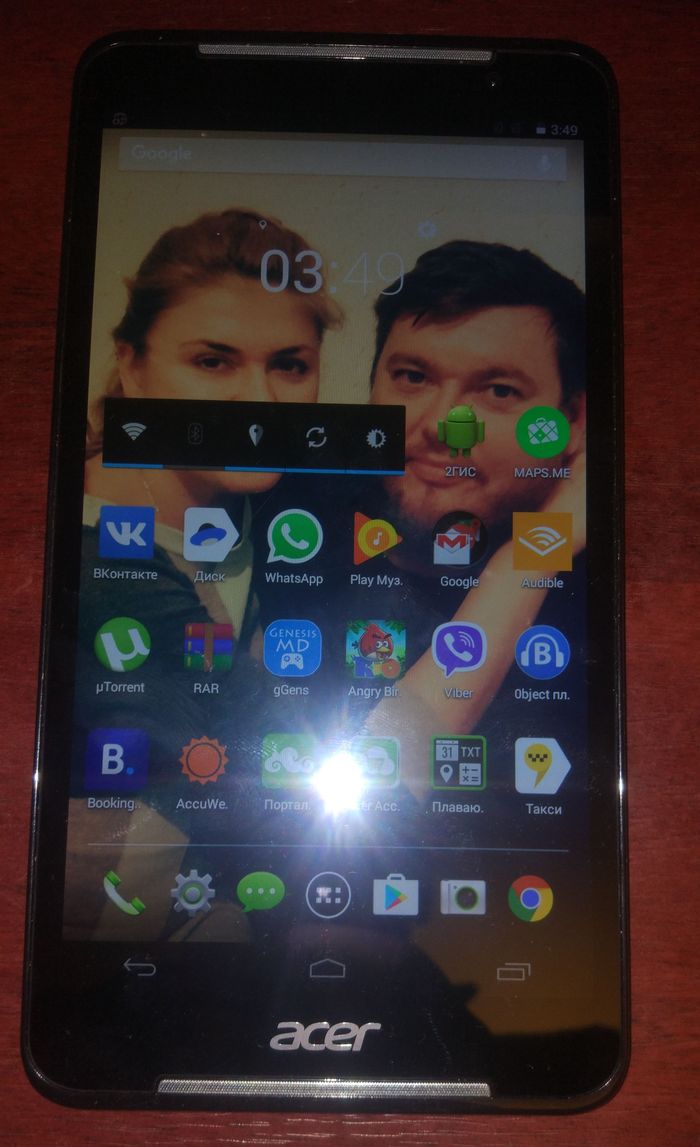

На повестке дня вот такой планшетотелефон.

Хозяин рассказал, что разговаривал по телефону. Планшетотелефон выключился во время разговора и более учкудук...

Шмыргалка, показывает, что аппарат не видит батарейку.

Разберем аппар... Тьфу ты блин.... Чур меня, чур!

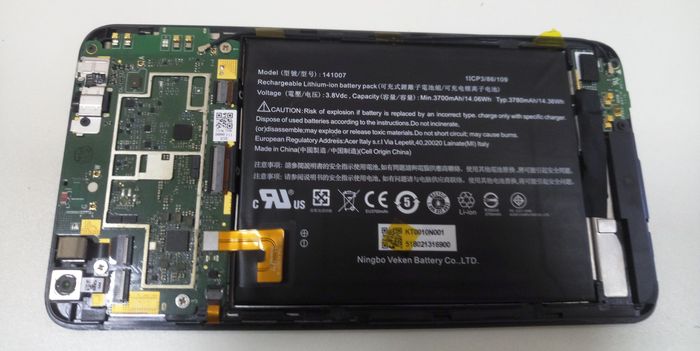

РаспотрАшим аппарат.

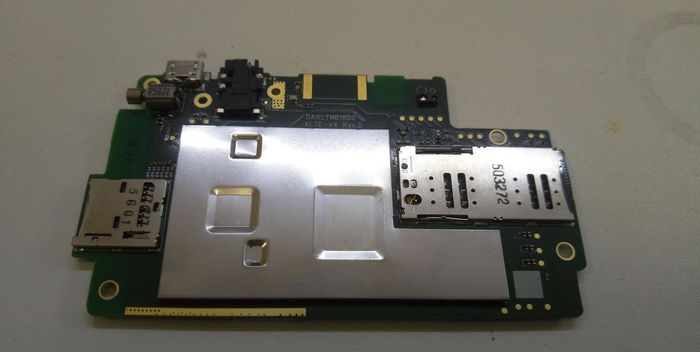

Вот его материнская плата... Блин, что со мной сегодня....

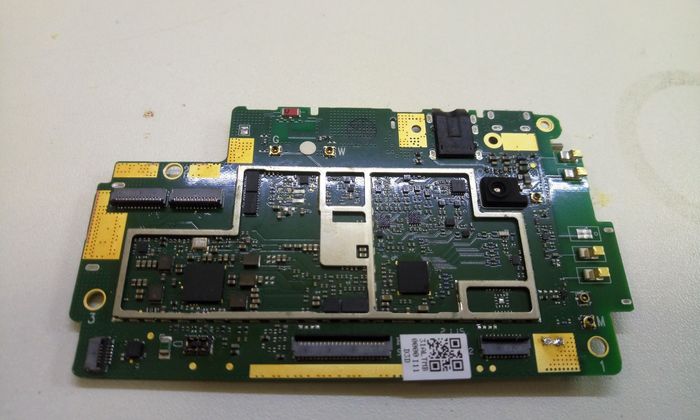

Вот его потрАшка телефонопланшетные.

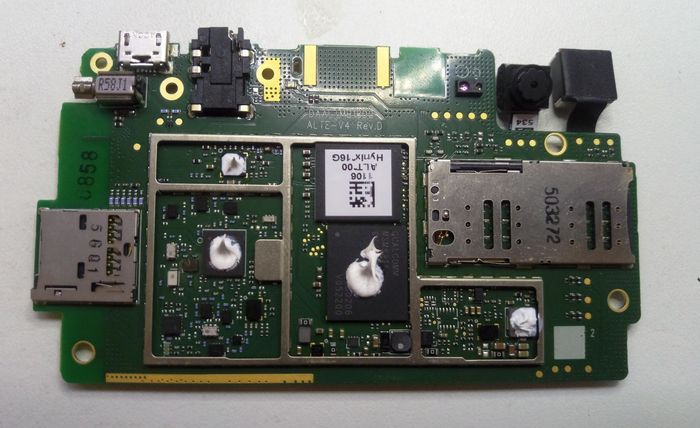

Вот его телефонопланшетные потрАшка с другой стороны.

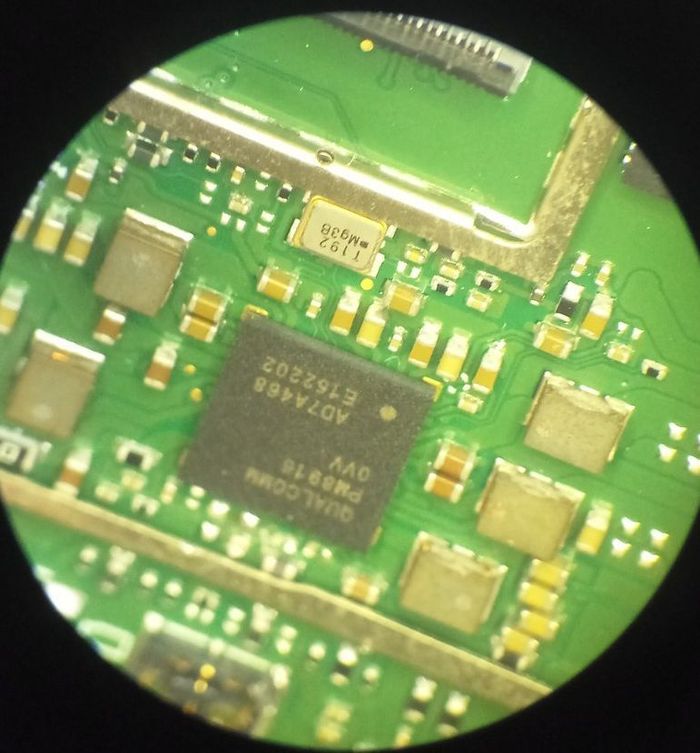

Будем менять вот этот КП (Контроллер Питания).

Снимаем КП.

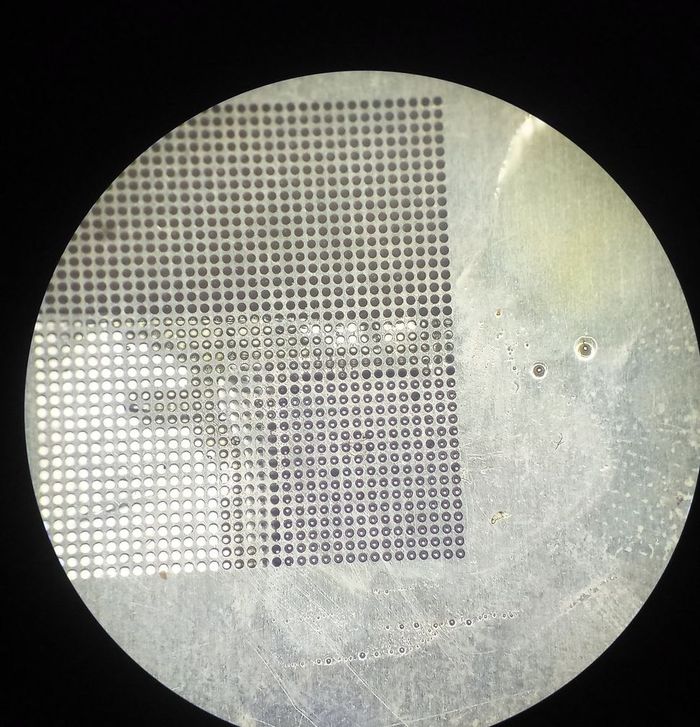

Наносим шары.

Запаиваем КП на плату с потрАшками.

Проверяем на соплях.

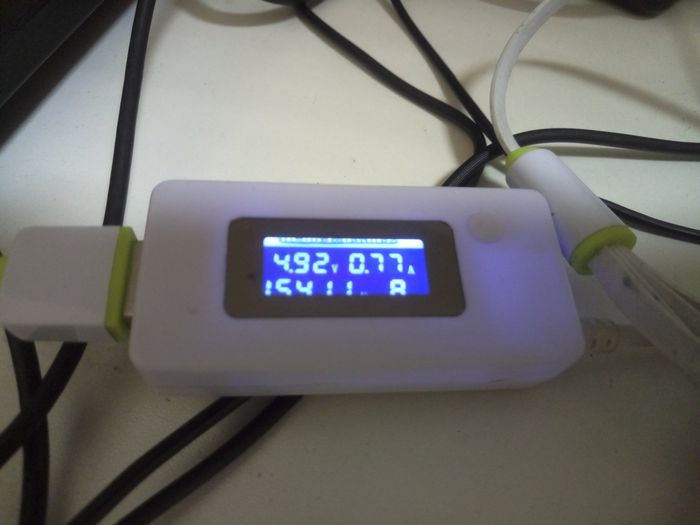

Потребление при зарядке нормальное.

Помазюкаем  всеми любимой термопастой КПТ-8, чтобы микрушки на потрАшках не перегревались.

И прихлопнем все это дело экранирующей крышечкой.

Собираем и проверяем.

Все работает, все шуршит и теперь вновь можно разговаривать по телефону переростку.

Я В контакте.

Кому не терпится задать вопрос, можете на почту писать gepka2007@yandex.ru

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю, а дома и на коленке. Это у меня хобби такое, ремонтить разные электронные штуки...

г. Санкт-Петербург

Всем доброго времени суток, купил себе пару лет назад ноутбук немного б/у asus n76vb отличный ноутбук но есть одно но, я совершенно не могу зайти в биос, купил я его с вин 10, на тот момент она мне жутко не нравилась и я взялся перестанавливать на вин 7, начал выставлять в биос все настройки для вин 7(предварительно посмотрел в гугле так что бы не ошибиться), выставил, перезагрузил и все с того момента я совершенно не могу зайти в биос, было некогда разбираться и на то время я забил на это, с того момента я поставил в этот ноутбук ssd на 120гб и 16гб оперативной памяти вместо 4гб, все работает отлично кроме биоса, при попытке входа в биос он тупо виснет и на этом все, было перепробовано куча разных вариантов входа в биос, разные утилиты, варианты входа в биос из под виндовс, когда он должен перегрузится и сам туда зайти, но все всегда одинаково зависает и все, так же пробовал разобрать и скинуть с помощью батарейки, вот только в тот раз вроде что-то вышло и показался логотип асус( сейчас пока не загрузится виндовс просто чёрный экран) я уже было обрадовался и начал собирать обратно, но когда собрал все по прежнему, в общем сейчас у меня работающий ноутбук но с бомбой замедленного действия, не дай бог что-то случится с ОС и я не смогу ничего сделать, утилиты для сброса и обновления не помогают, пробовал ставить пустой жд тоже не дало результата, запустить установку тоже не выходит.

Помогите все что смог накопать в гугле уже перепробовал, хочется все таки полного контроля над своей техникой
