Попала ко мне в руки эта видеокарта со следующими жалобами."При включении куллера молотят по максимуму ,инициализацию не проходит пк".Ну взглянем на пациента поближе

До сих пор эти видеокарты весьма хороши в плане производительности,и дают фору бюджетной линейки 10хх.

В первую очередь будем вскрывать и проверять состояние текстолита ,наличие сколов на гпу и тд.

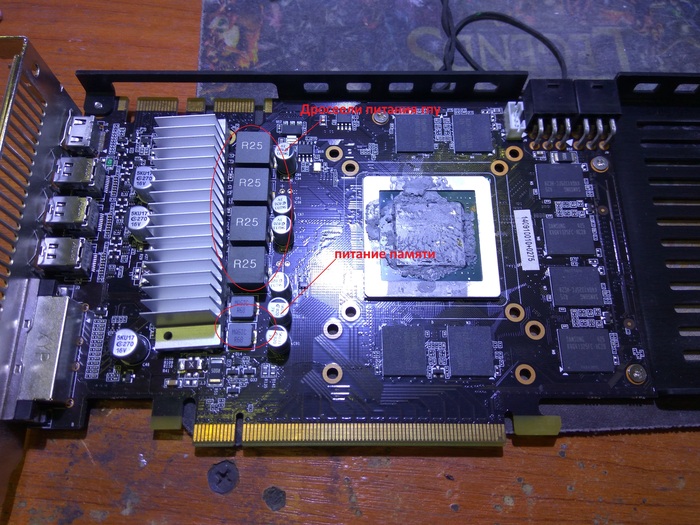

Термопасты хозяин явно не жалел...Так как по симптомам может быть куча неисправностей начнем с базы.В первую очередь проверяем 12 вольтовую линию от бп ,и сопротивление относительно земли  дроселлей на питание гпу и памяти.

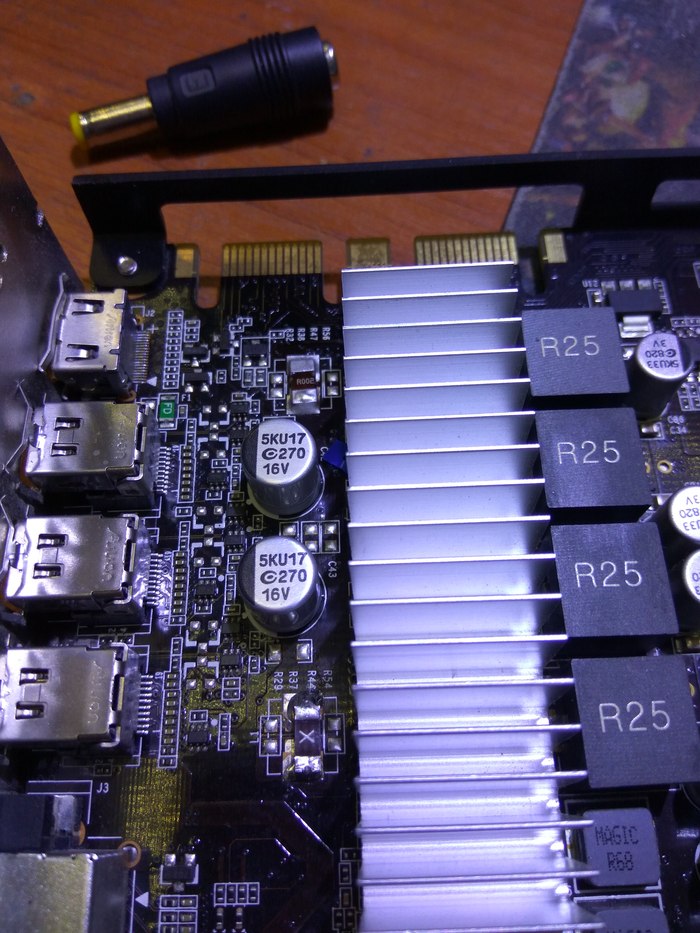

На верхней паре на гпу ,сопротивление заметно ниже чем на нижней.Делаем вывод ,что просаживать может Drmos FDMF 6823c.Будет снимать по одному и проверять.Начинаю всегда с самого темного по цвету.И бинго!

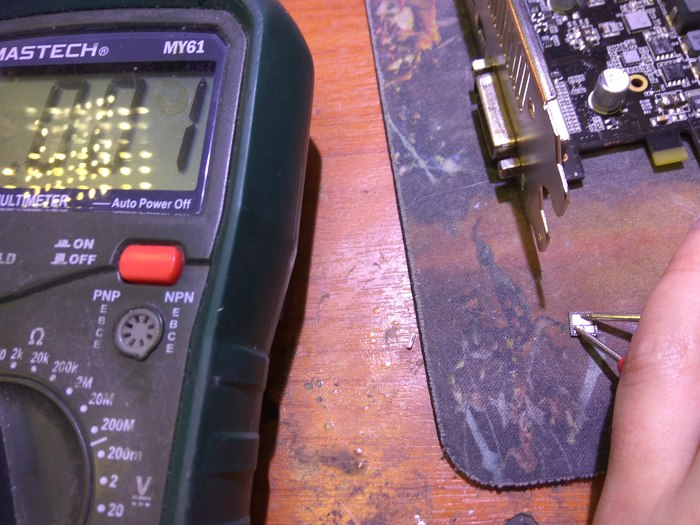

Второй сверху оказался неисправен .Быстренько в режиме прозвонки проверяем его

Пробитыш..Причину мы выяснили .Остается проверить сопротивление на дросселях и запаять новый Drmos.Опытные мастера скажут ,что это не все! Они правы.Защитный предохранитель 12в линии отработал на ура и ушел в мир иной.

Точно такого же у меня не было ,поэтому просто стянул с другой видеокарты его.Пусть корпус не такой как был ,главное ,что характеристики соответствуют.Ну а дальше установка в стенд и тесты под нагрузкой.

Всем привет!

Принес мне, дорогой наш пикабушник из питера, кусок от телика.
Хотел, конечно, целиком его притащить, но я не хочу с такой бандурой возиться. Мне хватит только и куска от него...

Рассказал, что был перепад напряжения в сети, но телик был выключен. Больше телик не включился.

Вот примерно такой телик.

Вот блок питания от телика, они же потрАшки.

В глаза бросаются вспученные конденсаторы на потрАшках.

Так же видны подгорелости под предохранителем.

Подключаем к разъему 220 В лабораторный блок питания (ЛБП).

ЛБП показал, что в цепи есть короткое замыкание.

Припаяем перемычку вместо предохранителя...

Термистор тоже в обрыве.

Вместо него припаяем перемычку.

Здесь, на плате, вот сюда на потрАшка, припаиваем перемычки, вместо сдохших деталюшек.

Не стал заморачиваться с проводами для перемычек, а припаял просто ногу от какого-то диода.

Далее, с помощью ЛБП, выясняется, что стал греться диодный мост.

Подключаем ЛБП к выходу диодного моста и там все работоспособно.

Значит меняем всю систему защиты, опухшие конденсаторы и диодный мост.

Выпаиваем дохлые детали с потрАшков.

Покупаем новые. Для системы защиты, нужно выбирать именно те номиналы деталей, что и стояли. Иначе защита не сработает, и в следующий раз все сгорит еще нажористей.

Конденсаторы закрепим на эпоксидочку, чтобы держались на потрАшках надежно.

Вот так выглядит отремонтированная плата.

Собираем все в телик....

Ах да!!! Вот теликовские потрАшка!!!!

Проверяем.

Все работает, все шуршит и теперь мультики вновь можно смотреть на телике

Я есть в контакте. Добавляйтесь, буду туда постить, что осталось за кадром и разные плюшечки. Я В контакте

Кому не терпится задать вопрос, можете на почту писать gepka2007@yandex.ru

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю, а дома и на коленке. Это у меня хобби такое, ремонтить разные электронные штуки...

г. Санкт-Петербург

Для связи: https://vk.com/hermein

ps: уважаемые пикабушники, чьи аппараты находятся у меня, просьба написать в вк, заранее спасибо
