Добрый день.

Купил во вторник в citilink себе свой первый ноутбук.

Выбор остановился на ACER Aspire A715-71G-56BD с Linux версией.

Поставил windows 10. И тут в трее, запущенных программ увидел стандартную программку acer для установки пароля с помощью отпечатка пальцев. И дернул меня черт потестить данное изобретение. Пришлось сначала поставить пароль на windows 10, затем pin-код, а потом пытался добавить отпечатки пальцев с помощью windows hello, но он не хотел даже открыть окно добавления ( скорее всего из-за локальной записи винды). Убрал я пароли все с винды, но перед этим я поставил какой-то system password в стандартной программке acer.

Перезагружаю я комп и вижу перед загрузкой bios сообщения введите пароль. Ввожу пароль, а он не подходит. После трех сообщений выводит сообщение :

enter unlock password key 2036167406

И тут начинается поиск фиксов.

Пытался сгенерить с помощью - https://bios-pw.org/. Но там выдает пароль на HP ноутбук и он не подходит.

Пытался поставить прогу clnpwd и сгенерить, но пароли также не подходят.
Пытался отсоединить батарейку. Т.к батарейки внутренняя, то сбрасывал с помощью скрепки и кнопки на задней части ноутбука.

До разбора ноута с вытаскиванием батарейки биоса или зажима клемов  не доходил т.к ноут на гарантии и даже недели не прошло.

Написал сообщение на форуме - http://acerfans.ru/forum/topic_2601/322

В четверг сдал ноут в СЦ Ростова-на-Дону. Забрали сразу и я думал мне там на месте сделают же. Как оказалось ноут слишком новый и у них нет генератора ключей на данный ноут. Сказали, что отправят запрос в acer, но накрайняк поменяют мат. плату. Данный вариант мне не понравился. Сказал, что мне легче сдать ноут в понедельник в citilink. Но теперь я сомневаюсь врятли мой ноут в ситилинке заберут и поменяют.

Кто знает с такой проблемой я могу сдать ноут т.к. решение проблемы с заменой мат платы мне не нравится? Лига юристов требуется помощь

К лиге ремонтеров вопрос должен ли имеется кей генератор у acer и решится мой software вопрос c помощью software решения ? Т.к замена мат.платы/винчестера делать я не хочу на новом ноуте. Также слышал, что acer наживается на данном вопросе с помощью прошивки чипа на 100 долларов

И можно ли снять данный пароль снятием батарейки или клемы, как в данном видео

Большое спасибо за любую помощь и советы

174 дня назад я озаботился созданием бегущих огней на таймере 555 для секретных целей, для чего и создал соответствующую тему. Несмотря на отсутствующий опыт сборки схем и пайки в целом, господа профессионалы осчастливили меня советами, взамен я пообещал поделиться результатом. Вот, делюсь.

В один прекрасный день нашу мастерскую посетили студенты с предложением изготовить им стенд с визуализацией простейшего технологического процесса. - Сможете? Сможем!

Техническое задание выглядело как-то так:

После проработки схемы, она приняла такой псевдотрехмерный вид:

Синие, зеленые и желтые потоки должны были мигать светодиодами, а в идеале - бегать в нужную сторону. Каждая линия должна управляться отдельным тумблером. Управляемые светодиодные ленты и контроллеры были однозначно отвергнуты по причине скудного финансирования, нужно было дешевое решение.

Мигать светодиодами показалось мне несерьезным делом и я взялся за бегущие огни на таймере 555, взяв за основу данную схему:

Проблема была в том, что на каждый из выводов счетчика 4017 мне нужно было посадить по 30 диодов. Благодаря комментаторам, решение вопроса нашлось в виде замены светодиодов на биполярные транзисторы с релюшками и схема стала выглядеть как-то так:

Как мы видим, у счетчика я оставил только 5 выводов, решив, что горящий каждый пятый диод - вполне нормально для отображения движения. Дополнительно схему укомплектовал КРЕНкой 7809 для питания от БП на 12В.

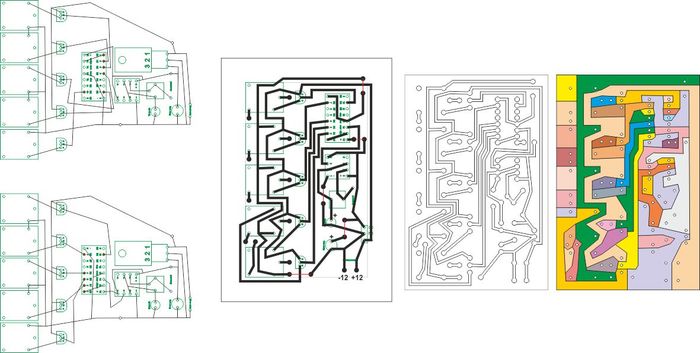

После закупки деталей, взялся за рисование платы. Осознав все свое ничтожество, попытки разработки схемы в САПРе бросил :) Только ручки, только хардкор. Отталкивался от габаритов деталек, измеренных линеечкой и имеющегося кусочка текстолита. После пары часов мучений, на свет появилась такая красота:

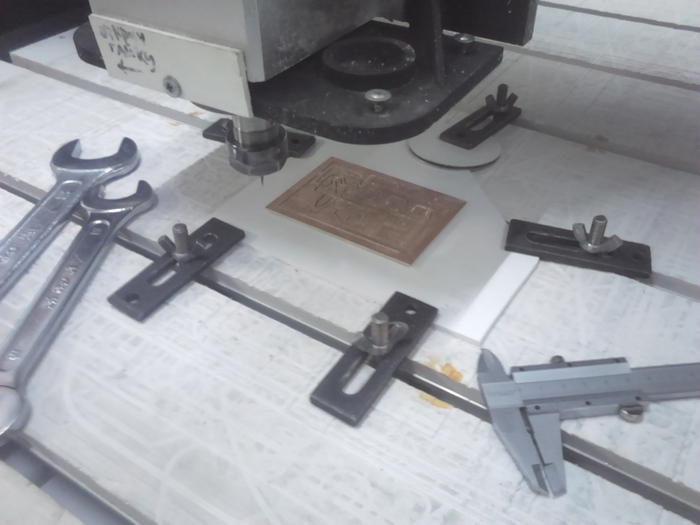

Травить кислотой ее я не собирался, не для того у меня стоит полуторатонный фрезер с ЧПУ ))). Готовим раскрой и заряжаем махину:

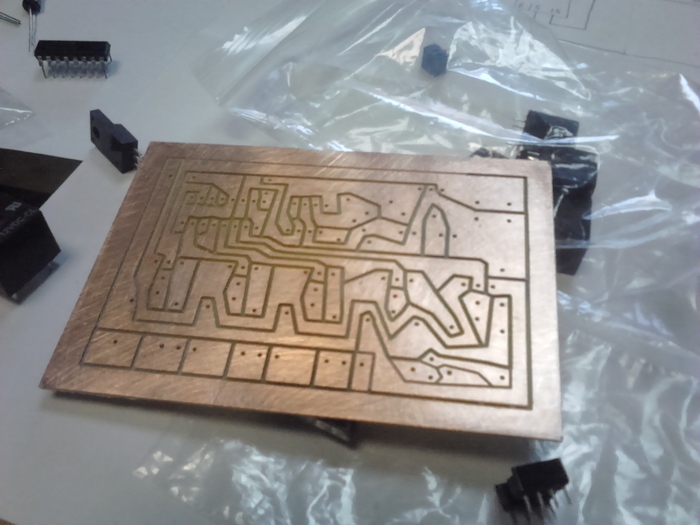

Сломав три фрезы (при воспоминании об этом у меня до сих пор бомбит), подбираем в итоге режим и режем:

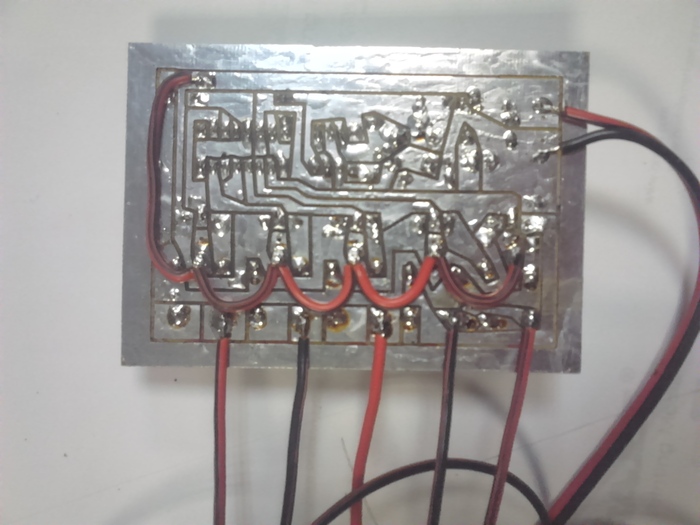

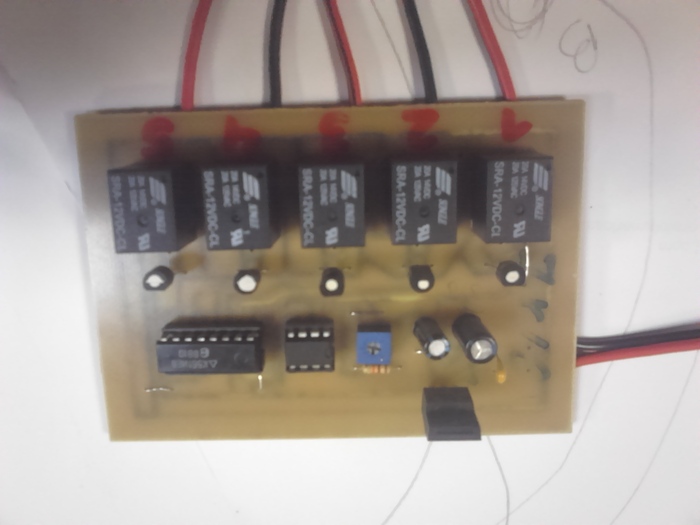

Далее кривыми ручонками и куском оплетки кабеля VGA лудим дорожки и впаиваем элементы

Далее я столкнулся с ситуацией, объяснить которую попрошу вас, уважаемые ремонтёры:

При включении, схема показала весьма странные результаты работы, щелкало первое и третье реле, остальные переключались в момент старта и так и зависали. Не спрашивайте меня, как я пришел к этому, но через несколько часов мучений, каждый второй транзистор был развернут на 180 градусов, т.е. поменяна база с коллектором - на фото это отлично видно. После этого схема заработала, весело защелкав релюшками.

С какого хрена у одного производителя в одной партии у транзисторов с одинаковой маркировкой перепутаны ноги?

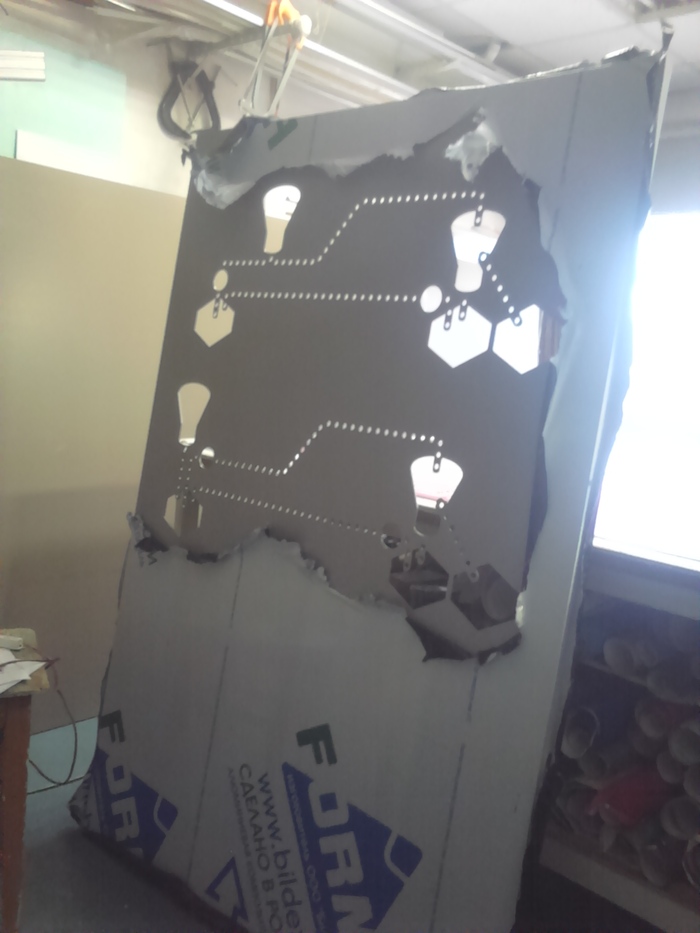

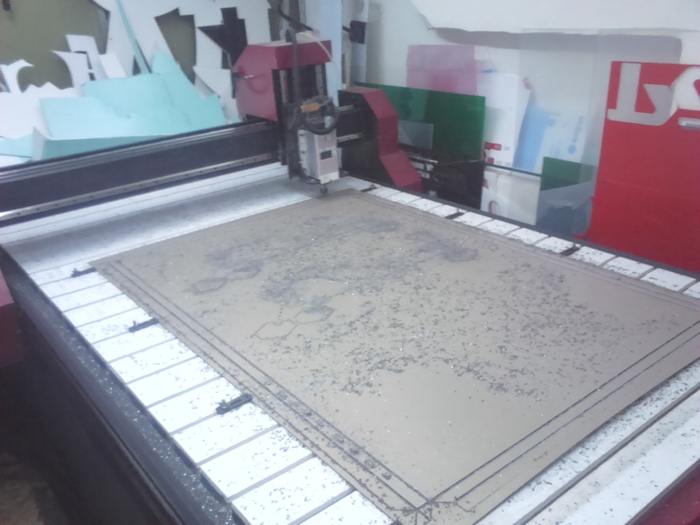

На этом с бегущими огнями заканчиваем и радостно переходим к корпусу. Фрезеруем лист алюмокомпозита:

Разглядываем результат и формируем стенд по фрезерованным линиям сгиба, размер 1000х1500 мм:

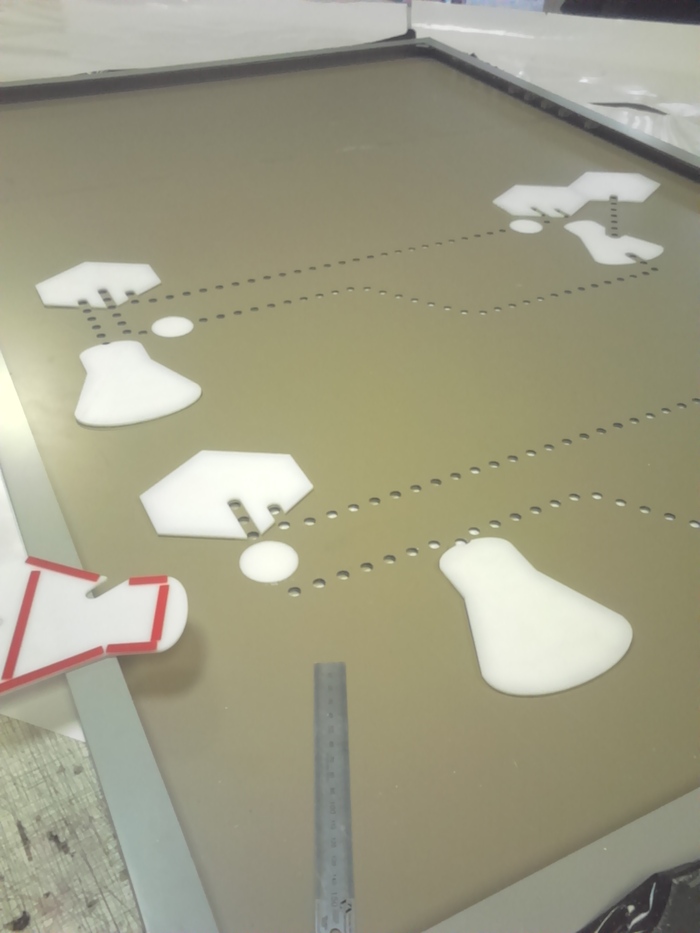

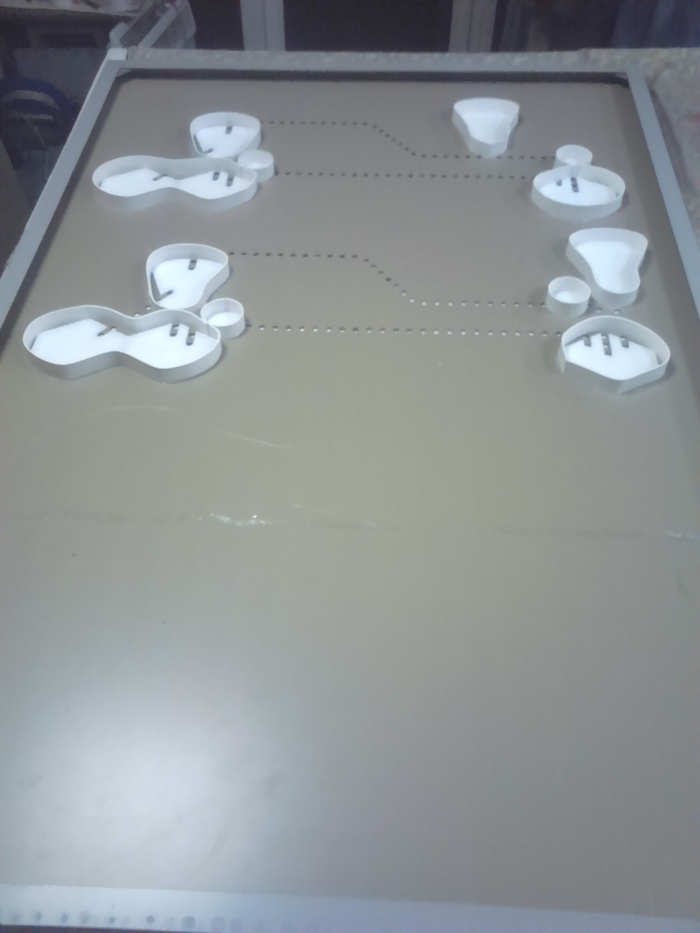

Вживляем светорассеивающие стеклышки и формируем световые коробочки:

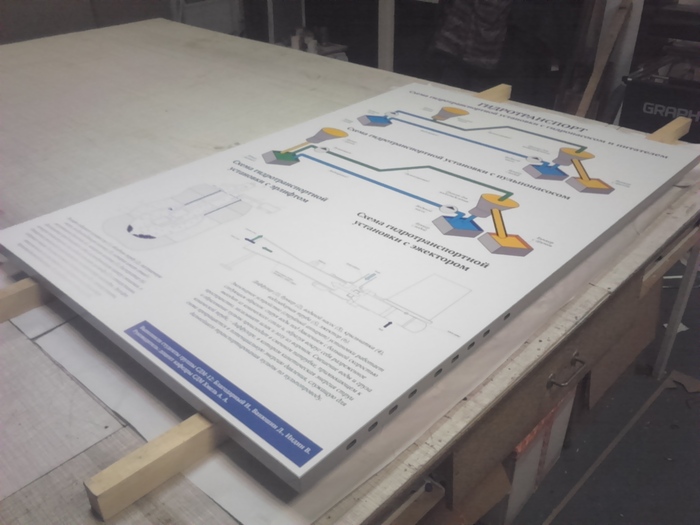

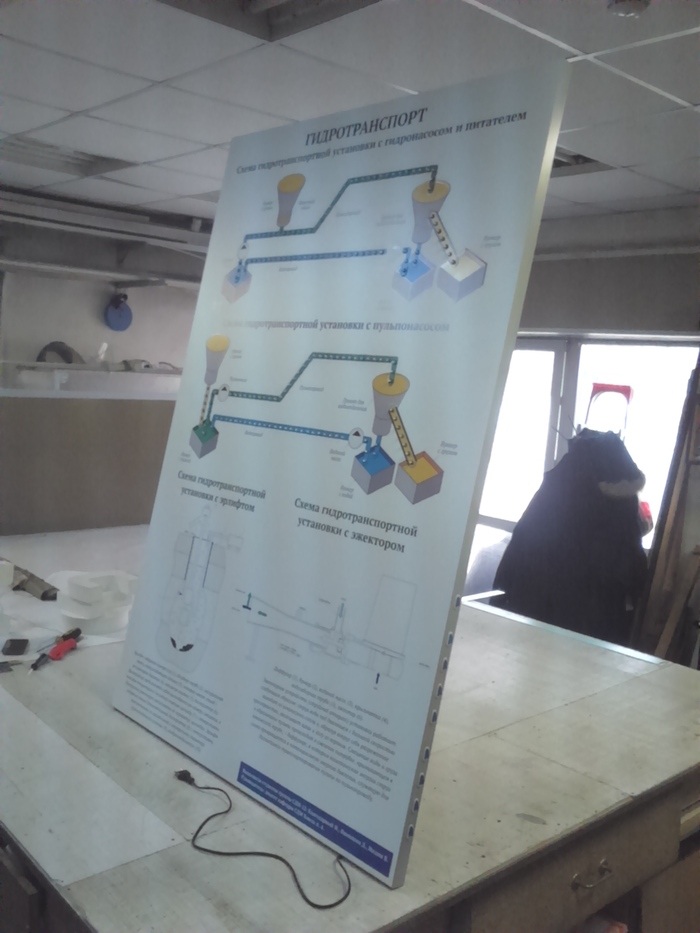

Мордочку стенда закатываем виниловой пленкой с изображением схемы техпроцесса:

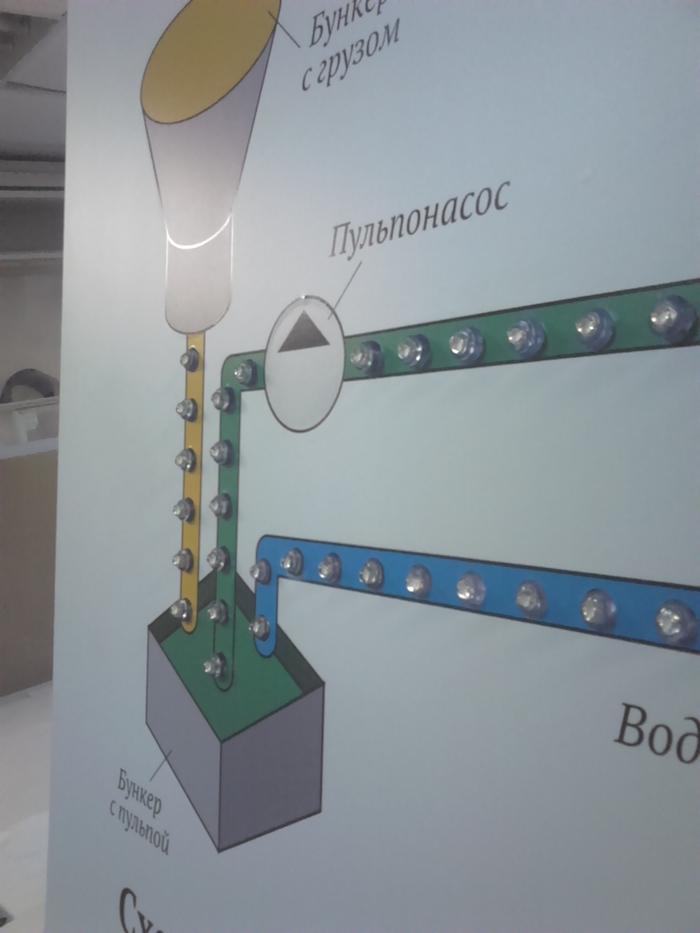

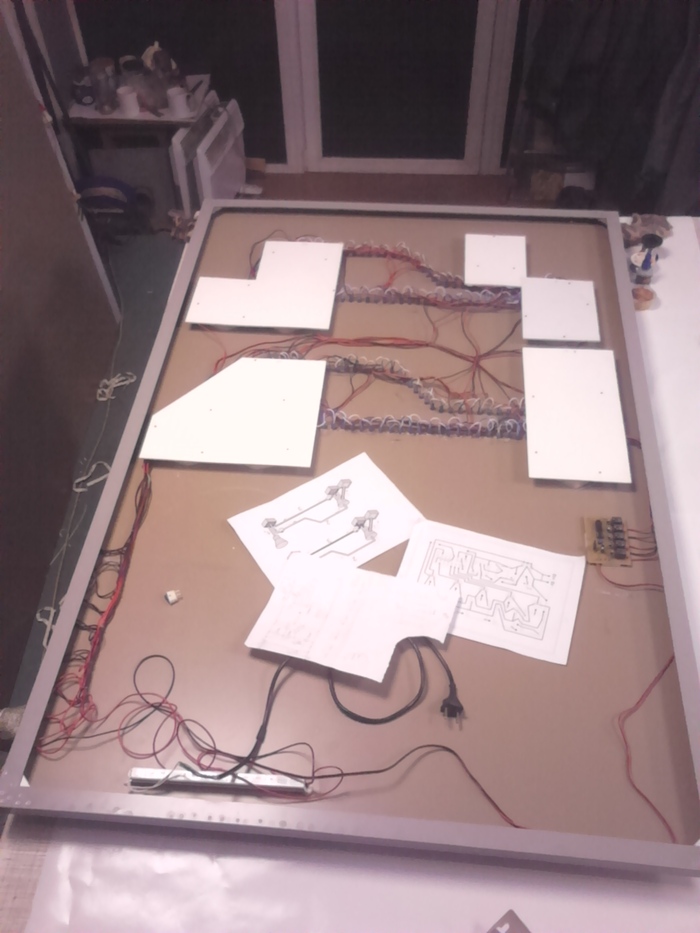

Далее устанавливаем дорожки из пиксельных диодов и начинаем онанизм с их подключением: все они были разделены на 5 групп и подключены к соответствующей релюшке на схеме, получилась такая картина (световые короба закрыты заглушками):

По картинке не скажешь, но это была жесть с сотней спаяных узлов :)

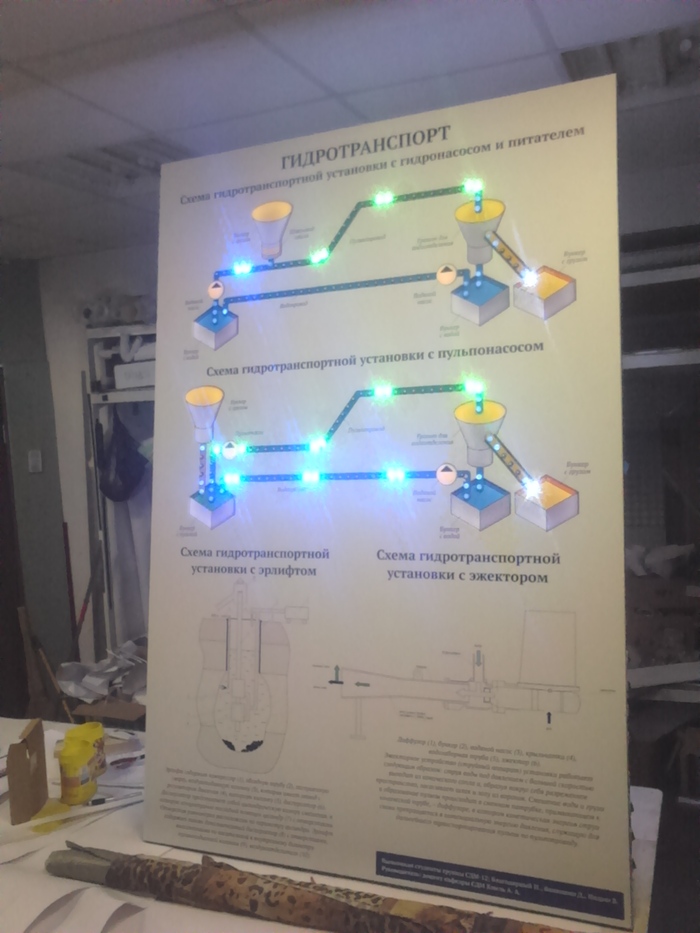

Врубаем, вычисляем косяки с группировкой диодов, матерясь перепаиваем, выколупываем сгоревший БП, меняем на более мощный и в восхищении замираем от равномерного щелканья реле и бегущих по стенду огоньков:

Несколько завершающих штрихов и стенд отправляется к заказчикам, а мы записываем к себе в копилку очередную работу, за которую в нашем городе кроме нашей мастерской никто взяться не захотел :)

Спасибо за внимание, надеюсь, было не очень скучно.

Сегодня хочу поделиться очень простой схемой на двух транзисторах. Это сенсорная кнопка причем очень чуствительная. Достаточно прикоснуться к изолированному проводу и кнопка срабатывает. Даже не нужно прикосаться к оголенному проводу.

И так начнем для реализации нам понадобиться 2 транзистора BC547 2 резистора один на 1ком второй на 200-300 ом для ограничения тока светодиода и соответсвенно Источник питания. Транзисторы BC547 очень дешовые примерно 1р за шт что делает схему очень дешовой около 4 рублей вместе со светодиодом.

Собирать будe по этой схеме.

Вместо светодиода можно поставить реле. Схема начинает работать от трех вольт и работает даже при 30 В. вместо светодиода можно поставить реле и подключить любую нагрузку единственный минус что кнопка получилась без фиксации т.е работает пока прикасаетесь.

Ссылка на оригинальную статью и видео http://itspecpro.ru/2017/08/24/%D1%81%D0%B5%D0%BD%D1%81%D0%B...
