Доброй ночи, господа и дамы.

Давненько я не писал о примусах и их починке, а виной тому как всегда - занятость ну и конечно же лень:)

Начнем, пожалуй, с стеклышек.

На повестке дня у нас - аппараты фирмы Самсунг. Первый - galaxy s3.

Тут все просто

Вот такая картина у нас была до вмешательства.

Сам процесс не сложен, эти аппараты разбираются легко - снимаем крышку, отстёгивается АКБ, выкручиваем все винты, снимаем рамочку, вытрухаем внутряшки на свет божий и погнали колупать стеклышко пинцетиком, проволочкой и так далее. В конце - проверяем -

Следом - клей loka tp2500 и в печь его!

И вот результат -

Подсветка не залита на кнопочках, стеклышко на месте.

Дальше - интереснее:)

Galaxy j3 16 года. Вот такой -

Специфика в том, что разбирается он куда сложнее - чтоб вытрухнуть содержимое, нужно "выдавить" экран с рамкой и потрахами наружу. А экран у нас - проклеенный по периметру к серединке.

Потому колупать начинаем особо не разбирая, лишь отсоединив АКБ -

А уже после - вытаскиваем содержимое зверька наружу, и доделываем первый этап -

Вот так вот, струной на горячую и срезаем, все стандартно:)

Чистим, проверяем работоспособность, берём стекло новое, и....

А вот тут внимание. Всегда, граждане, всегда! проверяйте, лезет ли стекло в рамку. А то может быть так -

Все внимание - на углы.

Не по этому Хуану сия самбреро. Хорошо что проверил)

Бог с ним, берём другое стекло - клеим, и получаем -

Вот, так-то лучше:)

Теперь - s6.

И тут своя специфика - стекло имеет в себе очень прочную пленку. Ты.е. отколупаешь по кусочкам - не получится! Имейте это в виду.

Вот такой аппаратец -

Разбираем.

Задняя крышка - на скотче. Греем. Снимаем. Ахтунг! Легко царапается изнутри, а так же может и лопнуть.

Выкручиваем все винты (13 шт).

Греем тушку по периметру, снимаем серединку. Вытрухаем лишнее:)

И вот пред наши очи предстал модуль на рамке.

Клеить будем прямо в ней.

В процессе -

Снятое стекло -

Моем, чистим, проверяем себя на жопорукость -

Ну а далее как всегда - клей лока, новое стекло, печка -

Центральную кнопку всегда закрываю, дабы ежели попал клей - так чтоб не застыл.

Ну и вот результат -

Все фурычит, все хорошо.

Теперь к более простому:)

Недавно был постик про сяоми редми3 3.

Подтопления да побит.

Разберём и глянем?

Страшного ничего нет, кислятину моем изопропилом, смотрим под микроскопом внимательно, при необходимости - пропаивпем.

Ставим новый модуль, АКБ, и незапланированно - нижнюю плату (не работал микрофон) - при ее цене в 80 рублей - считаю паять микрофон - кощунственно.

Собираем, и все у нас хорошо (фото в процессе) -

И плавно переходим к редми ноут 4х (на фото справа)

Разбирается стандартно, ничего нового. Но есть один момент -

Винт под сканером отпечатка, будьте внимательны.

Берём новый модуль, и ищем отличия в цвете старого (так же меняного) и нового -

Новый явно будет получше)

Клеим модуль на т7000 по периметру, собираем, готово:)

Процесс сушки выглядит просто -

Прищепки и пластиковые карты:)

И напоследок - немного техноизврата.

Asus zenfone live -

Кто мне скажет, ну накой же все через ж.... 3 шлейфа то?)

Да ещё и через низ... Ну да ладно, им там на Тайване виднее.

Так что вот как-то так проходят долгие вечера.

Всем спасибо за внимание и до новых встреч.

P.S. по традиции - все это - хобби, а не основное место работы.

Место действия - дефолт-сити, стольный град Москва-нерезиновая.

Приветствую, решил показать, что бывает когда пытаешься сэкономить и отремонтировать "по дешевке",  вчера принесли планшет , с просьбой восстановить разъем зарядки, после других ремонтеров, планшет не включается и не заряжается Вот такой ,NOMI  Stella, фото из интернета

Снимаем заднюю крышку:

ОСТОРОЖНО: далее будут материалы, которые могут задеть чувства слабонервных

Откручиваем плату, переворачиваем, и вот он:

Ближе:

Сразу, после увиденного, захотелось сжечь его отдать без ремонта, но мы не ищем легких путей.

Глаза боятся а руки делают, начинаем отмывать всю срань и видим, что ни один из выводов не был припаян, наверно паяли 85ти ватным паяльником, советским еще, выпаиваем разъем, отмываем оставшуюся срань и:

Все не так плохо как показалось на первый взгляд, все дорожки целы, что не может не радовать, остается дело за малым, припаять новый разъем и восстановить... "ухо" чтоли.

Путем не долгих манипуляций в итоге получилось это:

Собираем на соплях, втыкаем зарядку,и ничего. Проверяем батарею, напряжение 2.8, видно пару недель лежал, пока снова владелец предпринял попытку его воскресить, заряжаем от лабораторника.

После проверяем:

Все гуд, собираем, отдаем.

В итоге все обошлось не так уж и плохо, но клиент потерял кучу времени, возможно и нервов что планшет не получиться восстановить.

На всякий поставил жесть

Капля воды - много это или мало ?! Для Acer Liquid Z6 (T09) оказалась достаточно. Не помогло даже то, что сознательный гражданин сразу, как только телефон упал в воду, вытащил АКБ, а чуть позже разобрал и просушил его феном. Вроде бы все действия сделаны правильно, но результат все равно один - телефон не работает. Точнее он работает, включается, звонит, все функции в порядке, кроме одной - после того, как у телефона гаснет подсветка через какое-то время он перезагружается и так бесконечно.

воды было действительно мало и именно это напрягало! потому что без видимых повреждений и такую не четкую неисправность сложно локализовать. облазив плату очередной раз и ничего не заметив уже хотел было прошить, но решив посмотреть снизу микросхем, на сколько это возможно, обнаружилось

Да да, именно вот эта капля воды под контроллером питания превратилась в коррозию

сняв контроллер картинка стала проясняться

вот из-за этого телефон не мог уйти в спящий режим и экстренно перезагружался (почему именно это был спящий режим, а не какая-то другая причина - оставлю 2 нудных видео в комментариях - до и после)

а дальше все стандартно - зачищаем ненужное олово с пятаков

реболлим микросхему на свинец

устанавливаем обратно

и ставим защитные экраны по фэншую

всем кексиков на выходных!

Сижу себе на работе, просыпаюсь понемногу, никого не трогаю. Забегает мужик:
М: Братан, не успел ночью телефон зарядить, кинь пожалуйста на провод, я пока быстро в магазин сбегаю, хотя бы такси вызвать.
Я: Ну, давай, чо.
Мужик, не успевая отдать мне телефон, выбегает из павильона и исчезает за дверью супермаркета.
Начинаю нежно вставлять кабель и ХУЯКС штекер уходит внутрь вместе с разъёмом...
Я: ???
Откладываю телефон, листаю дальше Пикабу, жду.Р

Проходит 10 минут - возвращается мужик.
М: Ну что, зарядился?
Я: Так, мол, так - разъем тут сломан, надо чинить.
Что тут началось...
М: Да ты ахуел?! ДА я час назад по нему звонил(!) Я утром его заряжал!! Нахуй ты мне телефон сломал? Отвечать будешь. А ну быстро всё починил, я сейчас позвоню куда надо - вас тут вообще закроют через час...
Тон и манеры конечно меня не устроили, но не он первый - не он последний, а резист на крикунов уже выработался...
Я: Щас разберемся.
Начинаю вытаскивать акб и замеряю: 2.5V (Телефон разряжен давно и основательно, а для полного понимания это был Samsung i9300 - разъем там сделан так, что чтоб довести разъем зарядки до такого состояния надо прям ОЧЕНЬ постараться).
Подключаю АКБ к ИБП, толкаю...
Вся процедура заняла минуты 3-4, в течение которых Мудакжик активно мне рассказывает кто он такой, что он со мной сделает, сколько стоит минута его времени, как сильно я ахуел и попадаю на бабки с каждой секундой что он тут стоит.
А вот и аккумчик зарядился. Вставляю в телефон, включаю. Открываю статистику по акб - пусто. Открываю журнал вызовов - последние телодвижения датированы концом августа.
Я: Сегодня разговаривали по нему, значит?
М: Да ваще все ахуенно было, ты мне телефон сломал, на бабки попадаешь, да ты знаешь сколько секунда моего времени ..............................
Тычу носом в увиденное, с пояснениями, что либо он сейчас ментов\роспотребнадзор\блатных\папу римского вызывает (а у меня 2 камеры, одна из которых звук пишет), либо это делаю я в подозрении о мошенничестве.

ЭТО НЕ ЧЕЛОВЕК  - ЭТО МАНГУСТ!!! Он выхватил у меня телефон из рук и дал дёру с такой скоростью... С такими талантами надо в легкую атлетику, ну или хоккейным вратарем быть.

P.S. Мне на память остался неплохой новый чехольчик для S3 :)

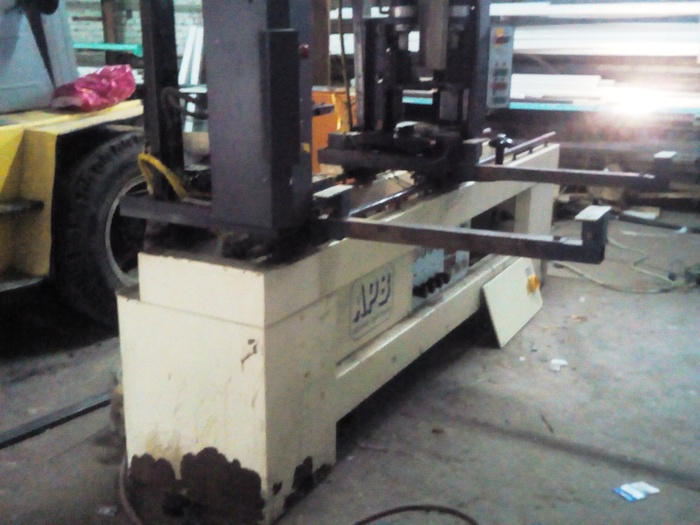

Как-то месяц назад позвонили с маленького городка в Свердловской области, попросили глянуть станок для пайки пластиковых окон. Не работает, хотя до этого работал отлично и вообще все было хорошо. А тут понадобилось оправить станок в Крым, там открывают новое производство окон, а он приказал долго жить.

По месту оказалось что станок в очень неплохом состоянии, только вот действительно ничего не работает.

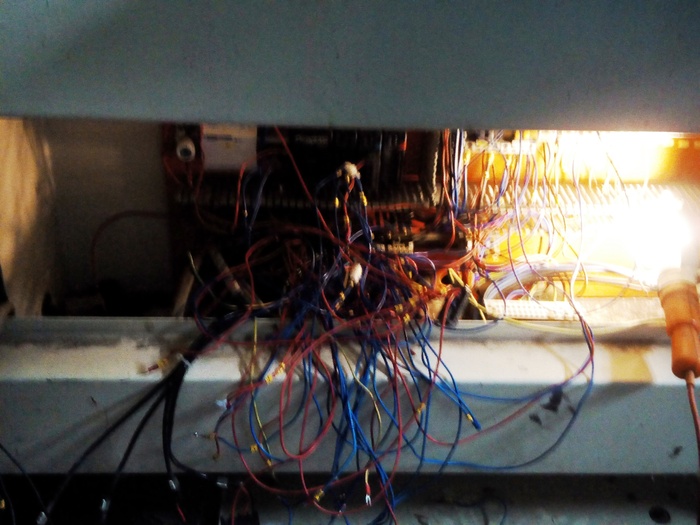

Внешний осмотр не выявил ничего интересного. Лампочки горят, вторичное напряжение присутствует. Заглянули внутрь щита а там очень интересный контроллер OMROM SYSMAC c20:

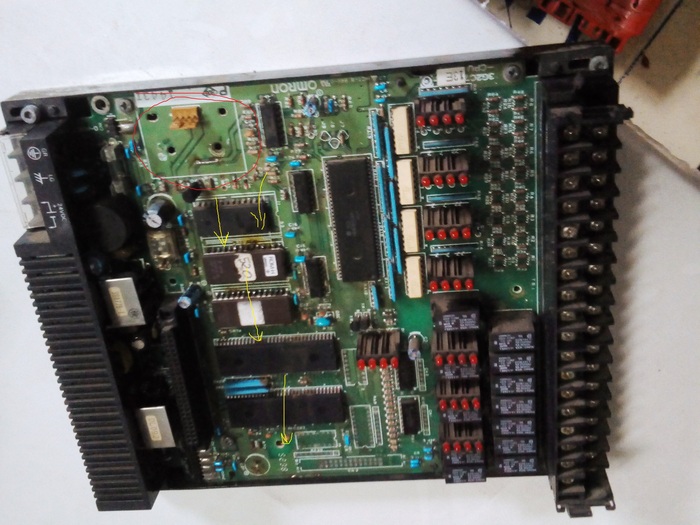

Старая игрушка которая не имеет ПЗУ! Память реализована таким образом, что если вынуть аккумулятор, то прошивка слетает. Естественно, никакой документации я не нашел, да и кабель для программирования в настоящее время трудно найти да и оно того не стоит, подумал я. Решил заглянуть внутрь. А там:

Аккумулятор, что стоял на месте, где обведено красным, из-за сложных погодных условий(как оказалось, станок-то два года стоял на улице) решил что надо облегчиться и вылил весь электролит на плату . В итоге, мертвый ПЛК без программы. Поговорив с заказчиком, было решено восстановить станок, во что бы то ни стало. Логику работы взяли с другого станка китайского производства. При этом было сказано, какие функции дополнительно нужны, а какие нет. И так, поехали:

Вырезаем все лишнее, ищем нужные концы входов-выходов. Понадобились только кнопки с пультов и два концевика нижнего положения утюгов. Остальное все работает по таймерам(по просьбе заказчика). В качестве нового плк был выбран DirectLogic dl05 204cpu,

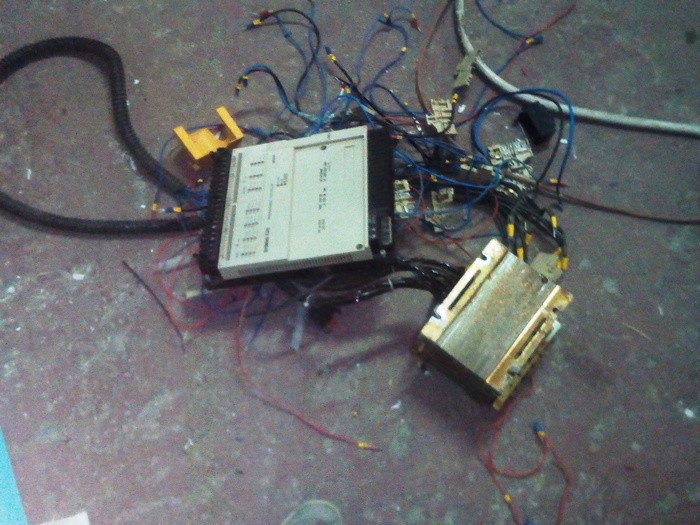

16 дискретных входов и 12 релейных выходов, чего с головой хватало. Так же, были приобретены реле времени для регулировки уставок нагрева заготовки и пайки. Все лишнее было вырезано:

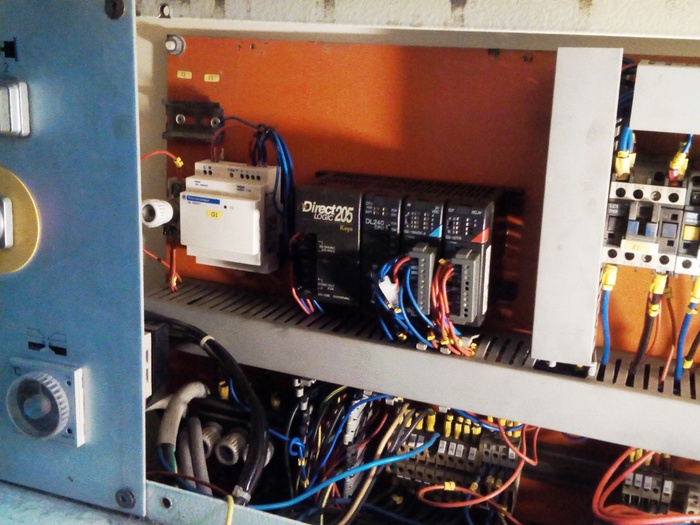

Почти готовый результат:

Вся работа заняла 8 часов или 2 дня. Если бы станок был ближе, можно было бы сделать все за день, плюс в первый день я забыл преобразователь интерфейса.
