Привет!

Это наш первый пост на Пикабу, так что не судите строго :)

Поехали.

Одна из самых распространённых проблем, встречающихся в ремонте смартфонов, это разбитый экран. Одно неудачное падение и всё, экран в сеточку и пользоваться своим любимым аппаратом уже очень неудобно, а то и вовсе невозможно.

Итак, первая фотография унесёт нас в будущее, так как она из разряда “было-стало”. Просто человек, ответственный за фотографии к этой статье (то бишь я) просто забыл сделать снимок смартфона с разбитым экраном. Да, такое случается. Но ничего страшного. На этом изображении всё равно виден масштаб бедствия, который ждал нас в самом начале ремонтного процесса.

Да, кому-то сильно не повезло.

Но он принёс телефон к нам и сделал правильно.

Первым делом нужно снять заднюю крышку смартфона. На модели Redmi Note 4X она крепится на клипсах и снимается достаточно просто. Но перед этим, необходимо обязательно не забыть изъять лоток для сим карт, так как иначе его легко сломать.

После того, как лоток для сим-карт извлечён, мы можем наконец-то снять саму крышку.

Теперь нам нужно снять основную плату и батарею. Для этого мы отсоединяем от платы все шлейфы и коаксиальный кабель.

Простите сразу за такой разброс в качестве фотографий. Не всем повезло с растущими откуда нужно руками.

Но у нашего сервис-инженера с этим всё хорошо. Почти все шлейфы отцеплены, кроме шлейфа экрана. Чтобы его отцепить нам необходимо убрать батарею. И мы убираем.

Теперь мы можем снять плату, открутив винты, крепящие её к корпусу. Они обведены красным на фотографии выше.

Расстыковка прошла успешно и основная плата теперь лежит отдельно от корпуса.

Давайте посмотрим на неё поближе.

Это никак не относится к замене экрана. Но просто всегда поразительно, как на такой маленькой штуке умещается так много всего. В данном случае здесь 8ми-ядерный процессор, 3 ГБ оперативной и 32 ГБ постоянной памяти. И всё это под небольшим железным экраном, который находится справа. Почувствуйте мощь человеческого разума, глядя на эту фотографию.

А мы едем дальше.

Теперь у нас остался один только корпус. Мы аккуратно отклеиваем от него шлейф разбитого экрана. После чего берём всё полностью и кладём на специальную “грелку”. Дело в том, что экран закреплен на хороший и добротный двухсторонний скотч и чтобы его отклеить, корпус смартфона необходимо хорошенько прогреть.

Вообще с этой операцией успешно бы справился и обычный фен. Но раз уж у нас есть специальный аппарат, то почему-бы нам его не использовать. Тем более, что фена под рукой не оказалось.

После прогревания экран легко отсоединяется от корпуса.

Мы можем увидеть, что основание, на которое всё крепится, и платы и экран, очень тонкая и изящная вещь. И снова поражаться человеческому разуму.

А так же ещё раз оценить масштаб бедствия, постигшего владельца данного телефона.

А вот и наш новый экран!

Вы можете заметить на нём некое пятно. Но это не дефект. Это всего лишь воздушный пузырь, надувшийся под гарантийной плёнкой. Очень частое и распространённое явление.

Мы будем крепить экран на клей. Для этого мы промазываем корпус, а затем пропускаем 2 шлейфа от экрана (один от самого дисплея, другой от сенсора) в специальные отверстия для этого, имеющиеся в корпусе. Экран стоит прижать струбциной или поставить под пресс и подождать, пока схватится клей. Этот процесс может продолжаться до 24 часов. Так что сделаем мы это потом. А сейчас нам пора собрать смартфон, чтобы проверить его работоспособность уже сейчас.

Ставим на место плату.

И возвращаем на место винты, которыми она крепится.

Всё, смартфон практически собран и мы ставим на место всё остальное - крепим к плате шлейфы, ставим обратно батарею, возвращаем ему заднюю крышку.

И всё готово!

Мы вновь возвращаемся к первому кадру. Смартфон обрёл новый экран.

Нам осталось проверить его работоспособность. Мы включаем его и...

Всё работает! :-)

Вот так просто и непринуждённо происходит замена экрана смартфона Xiaomi Redmi Note 4X.

Вся операция занимает от силы полчаса.

P.S: Прошу прощения за качество фотографий. В следующий раз все ошибки будут учтены и материал будет выглядеть более достойно :-)

Это должно было случиться. Сколько я не говорил жене, чтобы не давала ноут дочке играться, т.к. у ребёнка период, что ей в прикол пить из стакана с водой и периодически таскать его по квартире обливая все вокруг. Но ладно, речь не об этом. Залила малышка мне ноутбук, а точнее клаву. Полез разбирать чистить.

Вскрыл, посмотрел, вода к счастью дальше клавы не попала, немного просочилась в дисковод ну и хуй с им. Раз уж разобрал, решил поменять термопасту на камне с видяшкой. В принципе вот, заводской пасты навалили щедро. С запасом видимо.

Видяшка:

Камень:

Спасибо за заботу Samsung!

Когда людям надоедает менять тачи, дисплеи и разъемы, есть 2 пути развития в сфере ремонта моб. техники: либо в ширь и открывать 3-5-10 точек по ремонту телефонов, сажать туда вчерашних студентов, которые будут снимать "сливки" по модульному ремонту, соответственно относиться к этому уже как к бизнесу и исключить процент прибыльных, но геморойных ремонтов, которые требуют зачастую индивидуального подхода, и которые не возможно поставить на поток без реальных объемов. Второй путь - в глубь. нужно закупаться коробками для прошивки телефонов, покупать поприличнее паяльное оборудование, выбирать микроскоп, под которым можно работать часами, тратиться на трафареты, хорошие флюсы, нормальные паяльные пасты, изучать матчасть, изучать очень много матчасти, и все равно производители преподносят каждый раз новые и новые тонкости, которые ты попросту не можешь знать, если у тебя не монобрендовый ремонт.

Есть конечно еще тема с АСЦ, но это уже все давно поделено, на каждый регион есть квота на количество АСЦ по определенным брендам. И все хлебные бренды уже давно разобрали, а субавторизация приносит больше гемороя, чем дохода. Если в 2005 достаточно было иметь 5-7кк русских рублей и заполучить авторизацию нокиа, сониэриксон и самсунг, то сейчас даже имея деньги можешь заполучить только дырку от бублика, без каких-то очень крутых разве что связей (с которыми проще более прибыльное направление развивать).Но это мы отвлеклись.

Как вы уже поняли гораздо выгоднее, с точки зрения заработка в этой сфере, иметь несколько точек, со слабыми специалистами, чем одну, но с хорошими. К тому же эти самые хорошие специалисты чаще всего не очень любят руководителей как таковых, понимая, что данная сфера очень проста в организации и если ты действительно имеешь немного в голове мозгов, а не просто раздутое чсв, то через годик, в свободном плавании, будешь в серединке пищевой цепочки.

Именно из всего вышеописанного вытекает такая простая аксиома: очень много говносервисов, маловато хороших ремонтников одиночек, и совсем мало действительно крутых сервисов, в которых собраны офигительные специалисты (там чаще всего руководитель практически боженька, потому что могёт в индивидуальный подход к каждому).

За все время работы в данном направлении бывал во всех описанных конторах, и после большого перерыва, связанного со сменой деятельности, вновь в теме.

- Э, мужик, че там про рутину ?

Так вот, если ремонтировать не только модули или 1 бренд, то практический каждый ремонт - это интересный (если тебе конечно нравится эта деятельность) и не стандартный случай.

Имеем на входе Huawei Honor 3 с проблемной микросхемой памяти

Телефон, если не изменяет память, висел на заставке. Он якобы прошивается, но также висит на заставке

Вроде бы пока все стандартно.

Снимаем флешку, она на мягком самсунговском компаунде, поэтому снимается без проблем

подключаем к коробочке, флешка определяется - хорошо, дамп сливается - отлично. писаться не хочет - это конечно плохо, но не страшно

снимаем какую-то первую попавшуюся флешку с донора, записываем дамп, впаиваем в телефон, прошиваем

и вуаля работает, только что-то без имея. на тот момент я грешил на саму микросхему, т.к с донорами не густо заказал из китая ту, что стояла в телефоне изначально, отложив пока на полку телефон.

На удивление почта стала работать значительно лучше, чем 2-3 года назад и гостинцы от желтолицых друзей пришли быстро.

Меняю флешку, а имей не появляется. Немного взгрустнулось и понял, что легкой кровью не отделаться и придется изучать может какие разделы с поддержки надо пролить или чем-нибудь имей поправить. Ведь замена флешки только аппаратно на всех телефонах одинакова. А программно, не дадут мне соврать, другие участники сообщества, практически каждая линейка телефонов имеет свои особенности. и не только зависит от типа процессора, но и от производителя и даже один производитель на разные модели ставит разную защиту от нас. Поэтому всему требуется индивидуальный подход.

Пробуем поправить имей другой коробкой, и видим то, что софт не находит модем.

Модем рфдом с флешкой, без компаунда. поэтому не думаю, что мог его как-то угреть.

из минусов имеем прямо под модемом такой процессор на компаунде, а значит риск и его отреболить появляется.

Но другого-то выхода нет, поэтому снимаем модем

реболлим и ставим на место

Звонит, имей есть.

Хорошего начала недели всем!

Сегодня пробежимся по лыжасофту. На ремонте прикольный, гнутый телефончик от подписчика. Всё с той же проблемой...

Делать мы его будем, такой вот замечательной коробкой.

Дамп под данный аппарат я не нашёл, по этому новую флеху, будем шить по вендору. Ищем на просторах интернета прошивку, в формате KDZ под свой регион. На коробке красовались буквы TWN - это значит, что аппарат для Тайваньского рынка, соответственно под него и качаем. Флеха стояла KLMAG2GEND-B031, заменил на Samsung KMVTU000LM-B503. Память в колодку, коробок к компу, запускаем Medusa Pro Software. Детектим, идём на вкладку Factory repair. Жмём кнопку Repair LG devices.

В открывшемся окне, выбираем файл прошивки, помечаем галками нужные разделы. В принципе можно выбрать всё. Данный коробок умеет работать с памятью по 4 датам, пишет довольно быстро.

Спиливаем мёртвую, припаиваем новую.

Собираем аппарат, загоняем в довнлоад, зашиваем.

Теперь нужно поправить сетку. Запускаем Octoplus Shell, качаем с поддержки QCN.

На телефоне включаем отладку по USB, пишем скаченный QCN файл.

После, переходим на вкладку Repair IMEI, прописываем родной.

Аппарат готов. )))

Источник(моя группа в вк): https://vk.com/igor_repair?w=wall-133928723_1049

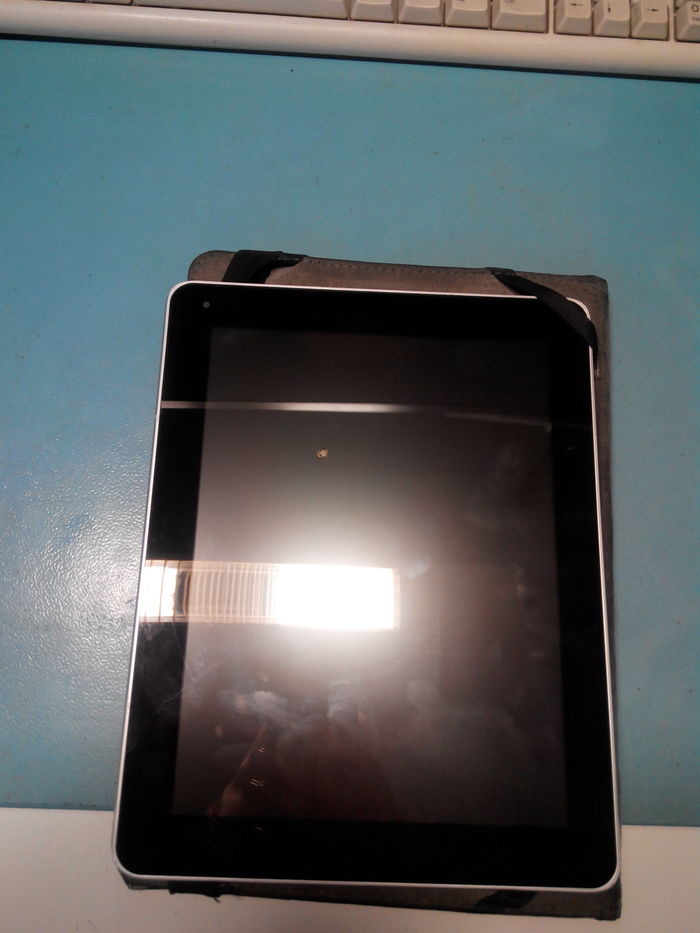

Пришел с ломбарда планшет с просьбой "убрать мусор на сенсоре"

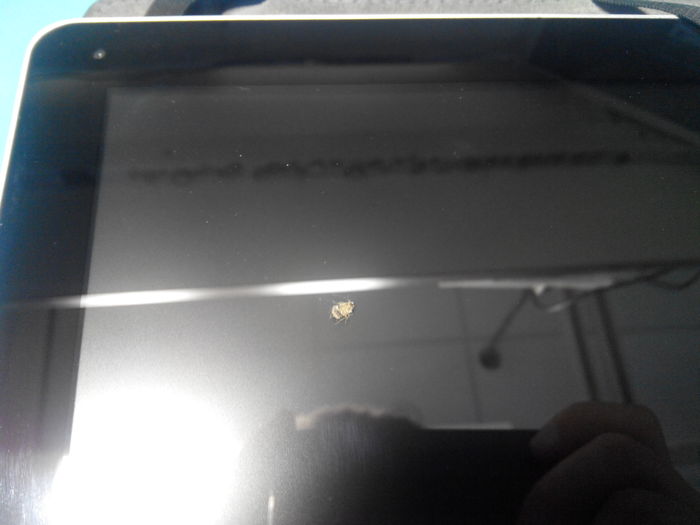

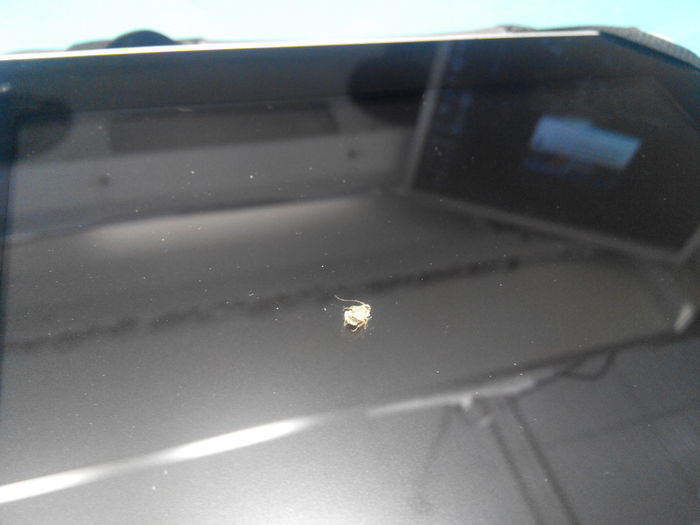

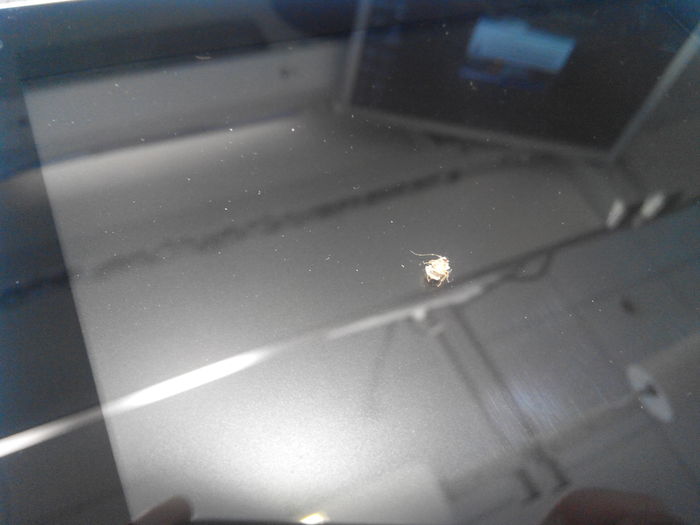

Но вот этот жучек находится между сенсором и дисплеем)) как так получилось можно только гадать)

PS: т.к. планшет китайский и заниматься этим не хотелось, то ломбарду выставили хорошею цену и они отказались от ремонта

Когда-то в СССР в инструкции по эксплуатации техники было предписано хранить батарейки отдельно от прибора. Сколько лет прошло. Но вот попало на ремонт устройство от них питающееся, которое даже в эксплуатации не побывало. Производитель просто вставляет изолятор между батарейками и все, достаточно ленточку вытянуть и устройство заработает. Но получилось совсем не так. Вскрыл и взгрустнул. Что предстало взору. Это задняя сторона платы, со стороны элементов.

Другой ракурс.

А это уже лицевая сторона платы.

Другой ракурс.

Вот виновник торжества.

Не буду размышлять оригинал или нет, не в этом дело.

Чистим, моем, опять чистим и оцениваем степень повреждения.

И лицевая сторона.

Хорошо, что дорожки толстые, и выжили. Не знаю из-за чего она потекла, но хранитель батарейки отдельно от приборов. Устройство восстановлено.

Все.
