Принесли телефон, на замену модуля, как выяснилось в последствии, ещё и забыли от него пароль.

Будем исправлять это досадное недоразумение, с помощью такого вот замечательного донгла. )))

Цепляем свисток к компу, запускаем MRT Tool. На вкладке MEIZU выбираем модель(NOTE1 в данном случаи) и Unlock Password. Следуем инструкции.

Выключенный телефон подключаем к компьютеру, жмём Start, зажимаем кнопки включения и уменьшения громкости. Ждём, пока прога сделает своё дело. )))

Готово. )))

Источник(моя группа в вк): https://vk.com/igor_repair?w=wall-133928723_1149

Смеялись всем сервисом

Всем привет!

К традиционной пятнице...

Что-то я совсем обленился.... Обещаю исправиться, и радовать вас новым, интересным контентом...

Принесли, на реставрацию айфон. Типа экран поменять. Да не вопрос, говорю.

Вот так разбился.

Начал проверять айфон, а он тупит не подтески...

Грешил на 11 айось, но не может же айось так тупить...

Глядь, а звука-то в айфоне нема...

Звоню хозяину, спрашиваю, есть ли звук. Он ответил, что был, когда отдавал.

Выяснилось то, что после падения, звук еще продолжал работать, но как только лоток с сим картой вытащили, то плата зашевелилась и микруха "отвалилась". Звук пропал.

Айфон тупил из-за того, что кликаньке по экрану передавало звуки, а звуковой микрухи-то и не было... Вот и тупил...

Будем потрАшить, да звук чинить...

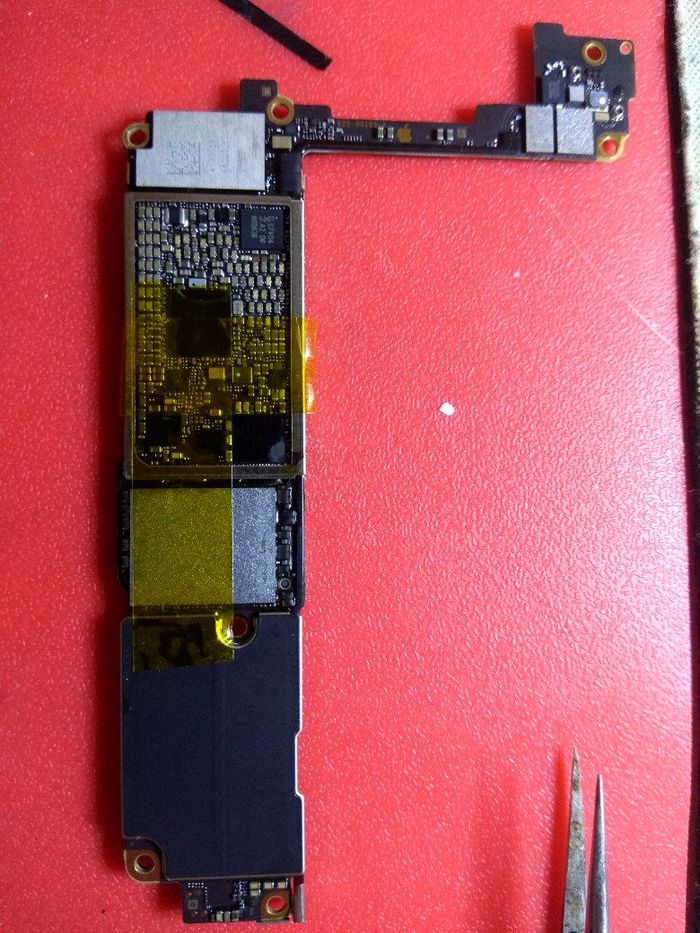

Вынимаем плату, снимаем экранирующую рамку. Облепливаем термостойким скотчем, чтоб не ужарить деталюшки рядом стоящие.

Будем снимать аудио кодек.

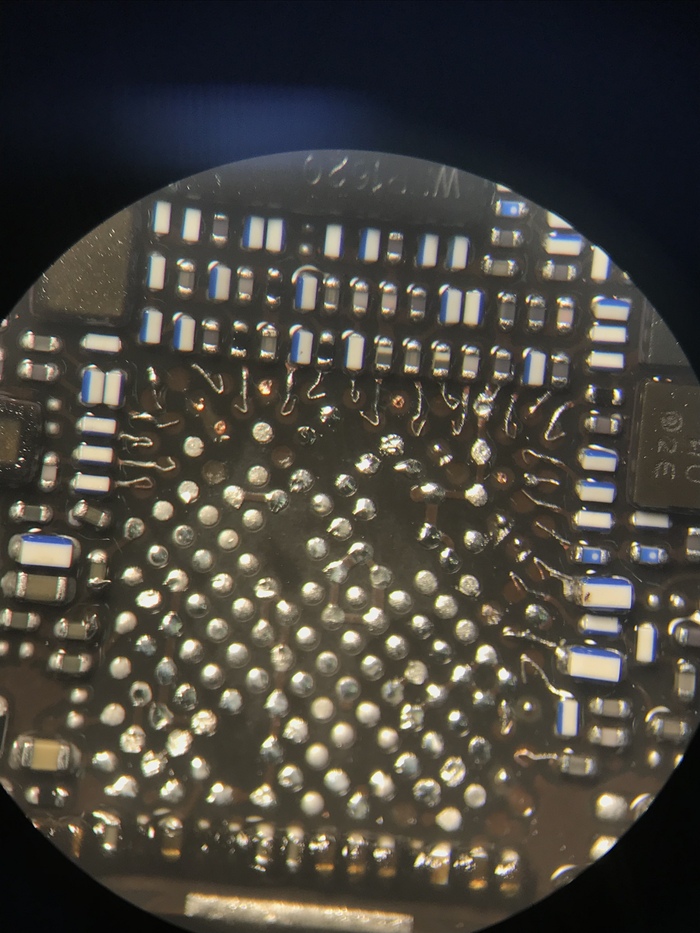

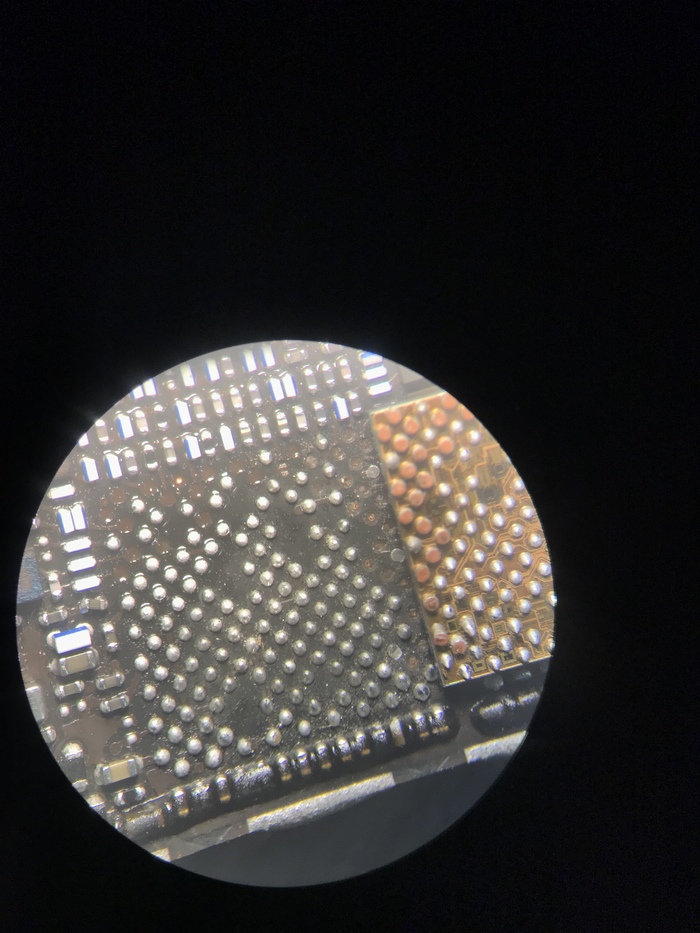

Снимаем микруху и видим, что некоторые пятаки от платы оторвались.

Смотрим в программулине, за что отвечают оборвыши. Восстанавливаем оборванные связи.

Те, что не восстановленные, это NC, т.е. не используемые.

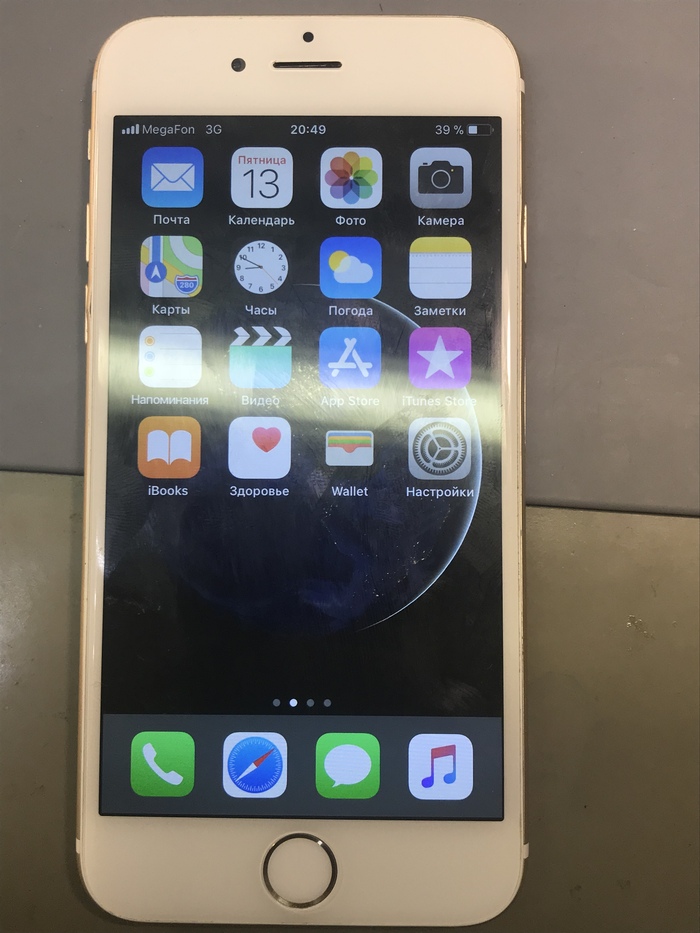

Собираем и проверяем.

Все работает, все шуршит, звук есть и пальчики теперь не царапаются.

Кому не терпится задать вопрос, можете на почту писать gepka2007@yandex.ru

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю, а дома и на коленке. Это у меня хобби такое, ремонтить разные электронные штуки...

г. Санкт-Петербург

Всем привет!

Зашло тут в ремонт немного яблок и я решил выложить самый интересный - A1418, 2012 года. Причина обращения - нет изображения на дисплее. Вот наше маковое поле:

Как обычно, в процессе ремонта многое не было зафиксировано на телефон, но расскажу так. После вскрытия было обнаружено, что горят 3 из 4 диагностических индикаторов на плате, типа таких

Фотка стырена с яндекса, так что извиняюсь за шакалистость. Первые 2 индикатора говорят о том, что питание на плату поступило. Третий же говорит, что графический процессор присутствует и готов к работе. А вот четвёртый же - вывод изображения на дисплей. Замеры напряжений показали присутствие 12 вольт питания дисплея, но обмена с ним нет, EDID не вычитывается, соответственно изображения у нас и не будет. Тут всё устроено просто: дисплей запитывается, обменивается данными с мультом и драйвером подсветки и, если всё в порядке, даёт сигнал на включение подсветки. Как я и говорил - обмена данными нет, что очень странно. Решил пойти простым путём - разобрал матрицу и выяснил, что предохранитель сдох. Меняю, запускаю и получаю белый экран с полосами. А вот дальше пошёл ремонт:

Снимаем старый, ставим новый графический процессор GT640M от Nvidia. Оставляем на плате бугорки, чтобы по ним отцентровать чип (как завещал @Shelest86 в своих постах про ремонт техники Apple). Ложим/кладём ровным слоем СЕРУЮ термопасту, с хорошей проводимостью. Ведь аймак у нас клееный, так что делаем надолго.

В итоге у нас почти получилась получилась сова :) Постараюсь больше фотографировать, но не всегда это получается.

ПыСы: аппарат заклеен на бумажный скотч временно, так как стоит на прогоне, дабы выявить возможные доп. неисправности ;) Всем здоровых яблок!

Сегодня на ремонте Iphone 6 Plus, с проблемой неработающего сенсора. Так как на другом дисплейном модуле тачскрин также не работает, то будем менять микросхему контроллера тачскрина - 343S0694. Вот аппарат.

Разбираем его и кидаем плату на платодержатель.

Видим виновницу.

Снимаем ее паяльником, чтобы лишний раз не греть плату.

Чистим посадочное место.

На первый взгляд все пятаки на месте, но это не так. Есть небольшой секрет - пятаки обозначенные на схеме как M1, L1, L4 почти всегда имеют трещину между пятаком и дорожкой которая к нему ведет. Обозначил эти пятаки стрелками.

Восстанавливаем пятак M1 проводком из динамика, у L1 и L4 залуживаем дорожки, после покрываем все это ультрафиолетовой маской. Два не восстановленных пятака - пустышки.

Реболим новую микросхему на низкотемпературный припой.

Припаиваем микросхему на плату.

Клеим на плату изоляцию, цепляем коаксиальные кабеля.

Собираем и проверяем телефон.

Все работает, можно отдавать клиенту.

Извините, если что за ошибки в тексте и за шакальное качество фоток.

Нахожусь в Ставрополе, если нужно, то почта для вопросов- the.v.yakimenko@gmail.com или моя страница в вк - https://vk.com/themonomah.

Всем спасибо и удачи.

Пришел аппарат, после удара с проблемой: не работает сенсор, может модуль поменять?

Что ж, вскрываем, смотрим, на коннектор тача 1 из напруг "проседает", пойдем по пути наименьшего сопротивления и перекатаем первый контроллер тача, вскрываем аппарат

Снимаем контроллер, обведен красным

Под ним, как и следовало ожидать отбиты 2 пятака, восстанавливаем, накатываем микросхему

Думаете все сразу заработало? А вот хрен там, как не работало ничего так и не работает, 2 напруги вообще пропали, берем другую микросхему с донора (я взял от iPhone 6), накатываем шары, ставим и радуемся, все работает, оставляем аппарат на 1-2 дня на проверку, а после выдаем довольному клиенту.

Для вопросов/консультаций https://vk.com/hermein
