Всем привет!
Краткий пост. Только потому что Ноутбук HP DV4 пикабушника и подписчика моей группы в vk.
Ноут 3-4 года назад был залит вином, потух, сразу была снята батарея. Все остальное время лежал на полке т.к. в то время за ремонт зарядили баснословную сумму. Подключил ЛБП, все оказывается работает. Батарея заряжается ноутбук включается.
По итогам получилась профилактика. Выполнена промывка и сушка клавиатуры и чистка системы охлаждения.
Шел брать себе проц g2030 для диагностики матерей. Чел радостно предложил посмотреть остальное.
Ну и вышло еще 2 блока питания за шоколадку (исправен один. У другого дуты кондеры) круто. Как раз лбп надо сделать мне.
Процы х2 4000+(кривая нога. За 100р) и семпрон на брелок(оказалось рабочий)
Две мамки на ам2+. У одной биос кривой был
Тоже обе исправные -500р
Тот пень г2030 за 1000 ну и в подарок дали микро-itx плату на h61.
Того ушло 2000(ддр2 2гб 800 одной планкой. Исправная 100% )
Ну вот оно
С мамкой на h61 самое интересное.
Помяты ноги... Очень сильно. С виду даже отломаны...
Как же их восстановить? Берем две иглы ~0.8 мм или тоньше. Такие у меня были...
У одной мы откусываем острый носик и сдавливаем в тонкий эллипсо-подобный предмет. Чтоб подцепить контакты в сокете. Вторую иглу оставляем как есть.
Начинаем подцеплять контакты в сокете и ровнять итог:
Там есть недочеты. Но контакты должны работать, т.к. они все равно придавятся процом. Вы видите ту иглу сверху, накрутил скотча для удобства...
Тут я довел до идеала
Одна ножка была загнута в букву z и она до сих пор палится... Ну пофиг, она не задействована по распиновке 1155 т.к. должна идти на третий слот. А в мамке их два :)
Тип 2. Ноги АМУДЕ(х2 4000+)
Таже игла(третья) как сделать:
Откусываете по середине и на наждачке шлифуете носик. Потом мыть под краном от металлической пыли.
Ну по итогу загнутая в "зю" нога выпрямляется и все отлично
Такую иглу легко юзать для восстановления всяческих контактов, припайки ног амд(ножка туда входит и идеально сидит, ставишь на залуженое место на проце и паяешь) океан применений... Так что всем ровных рук! Удачи!
И прикол с корпусом в ленту:
Сегодня будем разбираться с поддержкой SETool Box. Зашёл аппаратец, висящий на заставке, официальным софтом шиться не хотел.
Шить его будем, как уже сказал выше, сетулом.

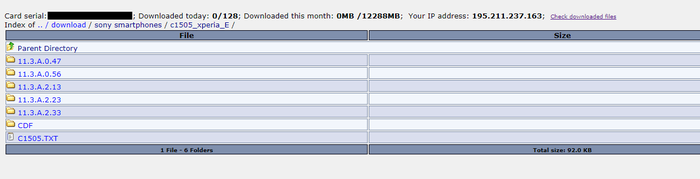

Думаю многие владельцы данного коробка, сталкивались с такой проблемой - заходишь на поддержку, не понятно что качать. Всё на самом деле довольно просто. ) Цепляем коробок к компу, жмём кнопку - GO SUPPORT. В браузере откроется новая вкладка. Выбираем модель, открываем текстовый документ(такой лежит в каждом каталоге с прошивками).
Ищем нужную прошивку. В данном случаи русская, цвет чёрный:
130 "C1505 Customized RU 1270-4390" "1270-4196 C1505/Mobile Phone/Customized RU (Russia)/Black" for 35742105 Nanhu TMO,35638505,35555905,35960805,35264006
Ищем эти 4 файла:
"11_3_A_2_33.FSP_NanHuSS_WORLD_i_1270_4390_S1_SW_LIVE_A8A4_PID1_0002.R7E.SIN_FILE_SET"
"R6A.MS_CDF_1270_1745.SIN_FILE_SET"
"11_3_A_2_33.ELABEL_NanHuSS_elabel_c1505_row.201310181930_1.SIN_FILE_SET"
"11_3_A_2_33.APP_SW_NanHuSS_GENERIC_1267_9537_S1_SW_LIVE_A8A4_PID1_0002.SIN_FILE_SET"
Все они лежат в 1 каталоге, с номером версии, кроме CDF, он в CDF соответственно. )))
На вкладке Settings, жмём галку SIGNED MODE.
Далее идём на вкладку PDA. Выбираем интересующую модель, добавляем скачанные файлы, жмём Flash, цепляем телефон к компу, с зажатой кнопкой уменьшения громкости.

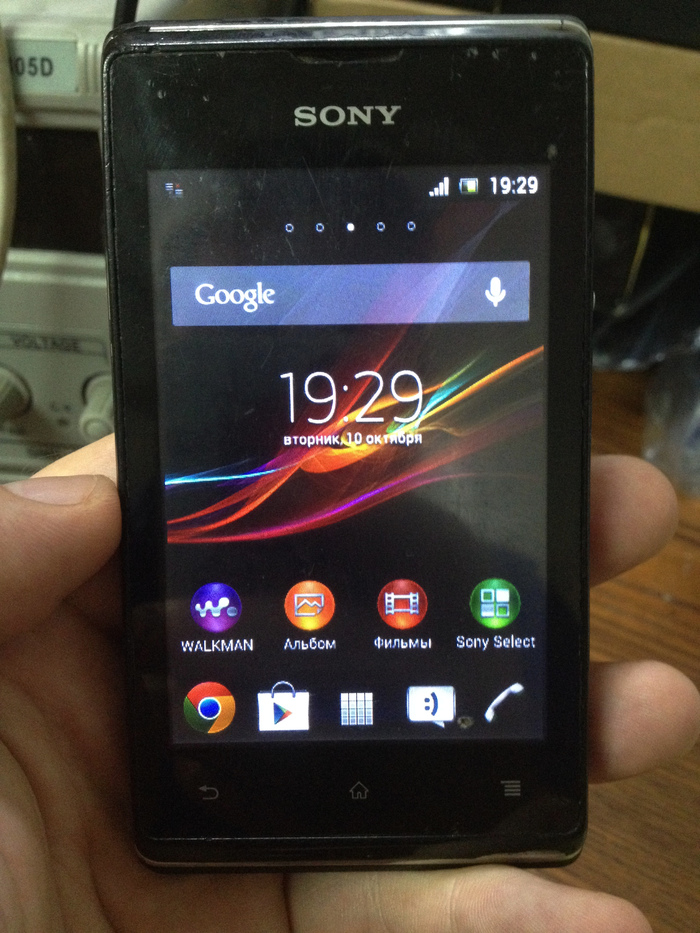

Готово. )))
Источник(моя группа в вк): https://vk.com/igor_repair?w=wall-133928723_1131
Давно обещал посты по ремонту, но руки не доходили в силу разных причин.
У меня на столе Iphone 6 с неработающим тачем, иногда самопроизвольно срабатывающий. На другом дисплейном модуле ведет себя также. Проблема в контролере тачскрина - 343S0694.

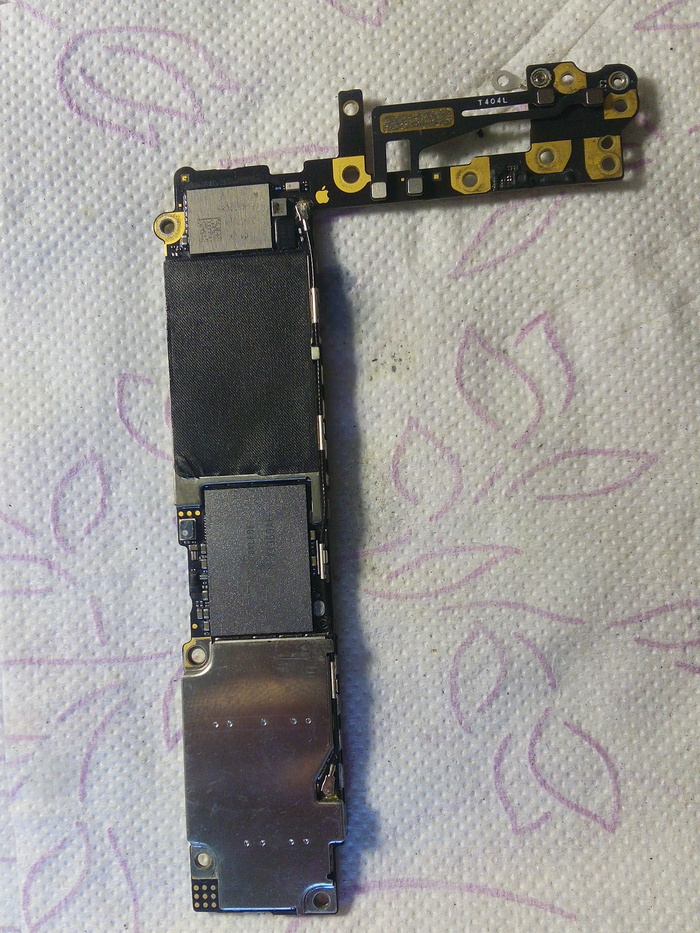

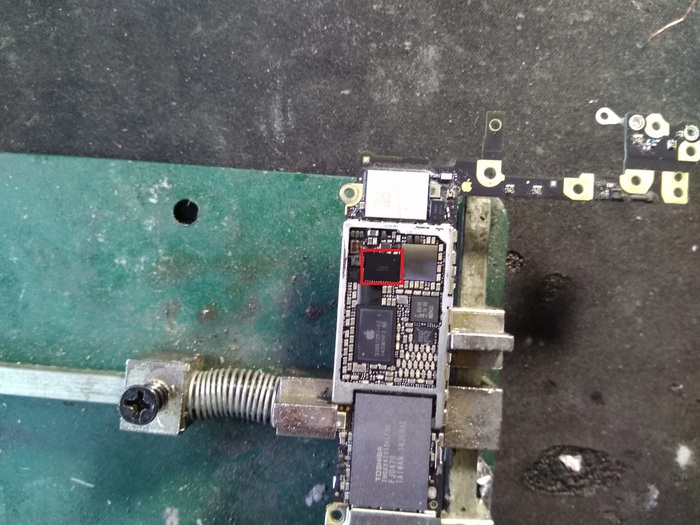

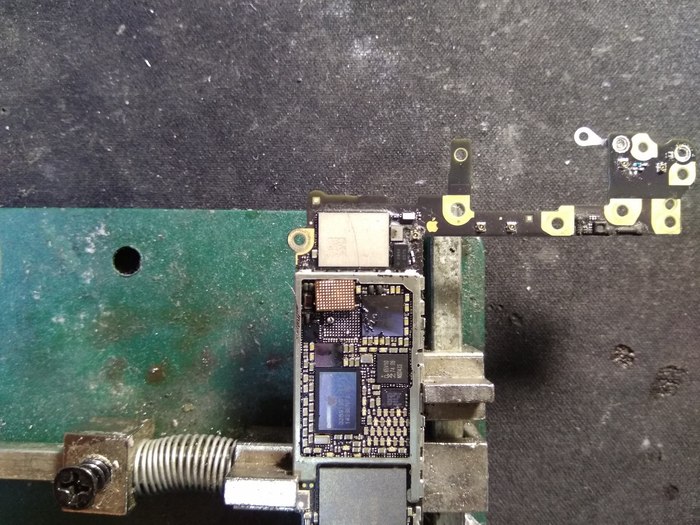

Разбираем аппарат, кидаем на держатель, видим виновницу(обведена красным).

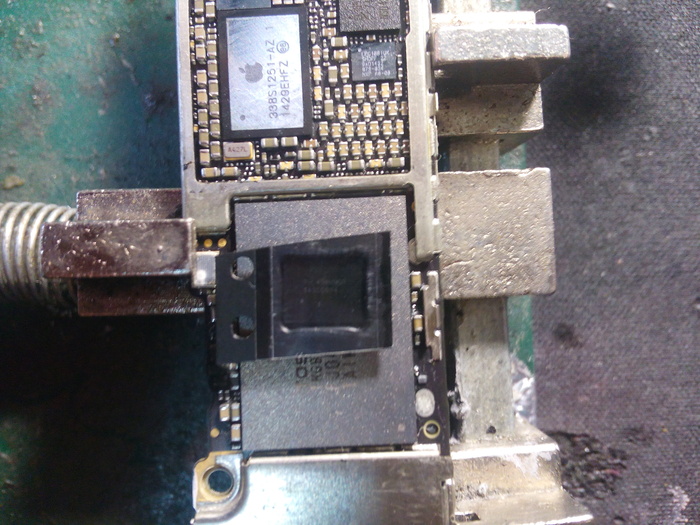

Спаиваем ее паяльником с толстым жалом, чтобы не угреть ничего лишнего.
Берем новую микросхему.
Так как новые они идут на бессвинцовом припое, то реболим ее на свинцовосодержащий припой, для уменьшения температуры пайки, смачиваем флюсом и греем для выравнивания шаров.

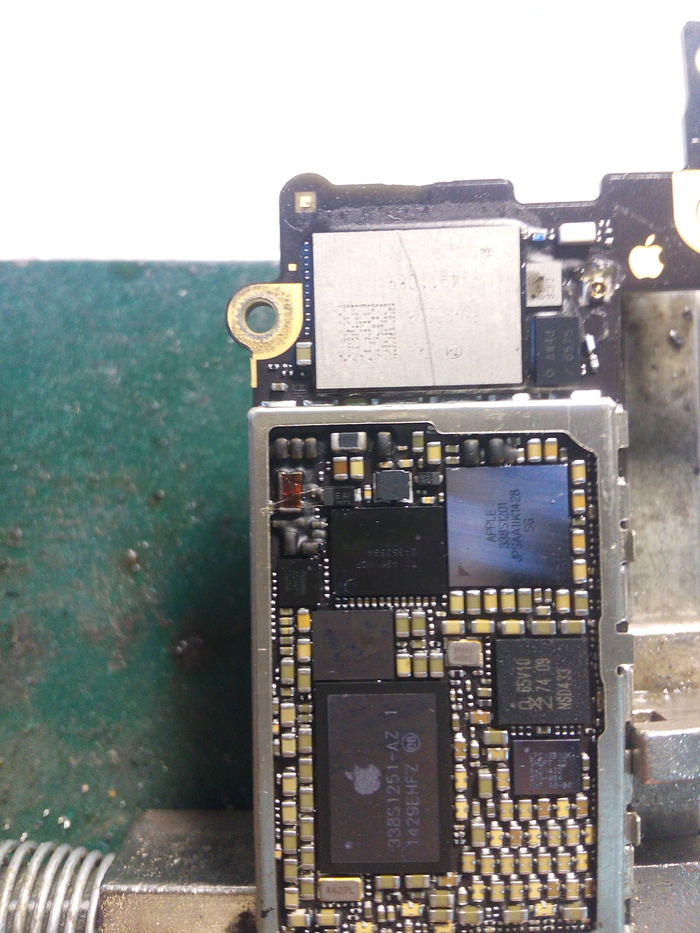

Чистим плату оплеткой от припоя и чуть сдираем компаунд с рядом стоящих элементов, чтобы не мешал. Проходимся Flux-OF для блеска) Все отсутствующие пятаки - пустышки.

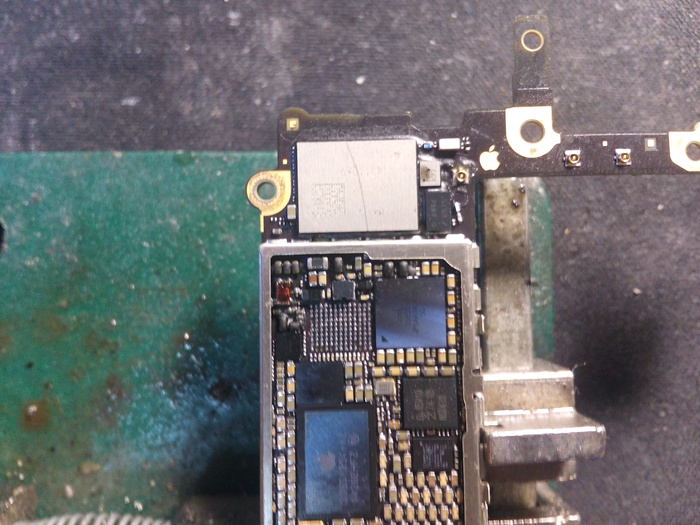

Выставляем микросхему по ключу и припаиваем ее феном на 220 китайградусах.
Чистим плату от флюса, наклеиваем изоляцию, цепляем коаксиальные кабеля.

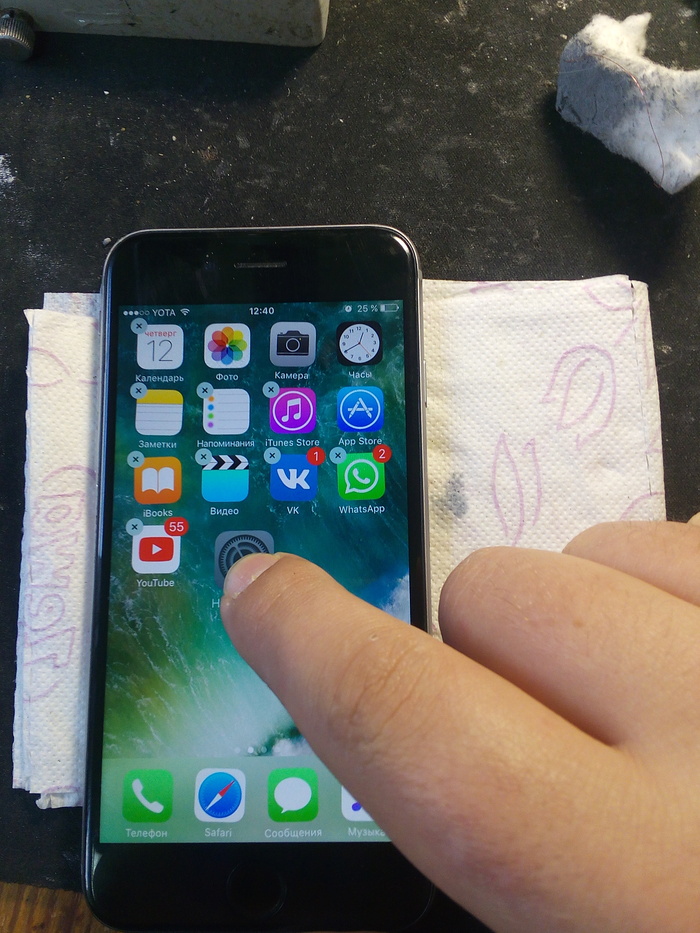

Собираем и проверяем полностью телефон.
Все работает, телефон кладем на полку, ждать клиента и идем пить чай и пилить пост на пикабу.
Извините, если что за ошибки в тексте и за шакальное качество фоток.
Нахожусь в Ставрополе, если нужно, то почта для связи - the.v.yakimenko@gmail.com
Всем спасибо и удачи.
Принесли в ремонт многострадальнный мод, Wismec RX300/400, который упал в бассеин, полежал там, его высушили и опять попытались использовать.
И так что имеем, пробиты все силовые мосфеты, дайвера мосфетов, а так же замкнуты почти все конденсаторы в силовой части и отгорели дороги. Но это не самое страшной, имеем по большей части кз с межслоем.
По силовым выводам более менее распаял, теперь тонкой лакировочной медной проволокой 0.1 мм раскидываю по управляющим выводам, от виднеющихся гильз, которые ведут к драйверах.
Ставлю на место индуктивности и кондеры, тестово припаиваю все провода, все работает, а куда ему ещё деваться.
Плата - LA-7912p
Вот таких чудес я навидался. Особенно с 775. Потому что крепят без бэкплейта.
Такое повторяется и с амд, когда бэкплейт из пластика и он прогибается.
Чаще они живые, а бывает не работают слоты памяти, слоты pci-e или вообще не пашут из-за отвала сокета... Снимаешь кулер,а плата от времени и изменения температур "привыкает" к этому состоянию и не выгибается. После прогрева вешаю бэкплейт из металла (насильно не выгибаю), кулер и со временем приходит в норму.
След. Фото. Делал пк на дому у друга
У него все провода были заняты, а привод очень сильно нужен был.
Вот такое решение:откусить с другого кусок и от первого,закрепить другой кусок на первом таким образом....
Друг прислал с ибэй, хозяин так сильно давил что крепежи оторвались... Работает, а кривые места потом загладили скальпилем.
Зажареная в хлам 7870... Майнер эксплуатировал их и у одной вышли из строя сразу все вентиляторы. Ферма каждый раз перезапускалась пока она совсем не сдохла и бп не ушел в защиту...
Из рубрики дибильных советов.АХТУНГ НЕ ПОВТОРЯТЬ.
Кстати сейчас все ок, потиху учусь javaскриптить и кодить в си.
Как я уже писал в предыдущем посте, не у всех телефонов одинаково меняется микросхема флеш-памяти. нет, конечно физически все одинаково: снимаешь старую микросхему, чего-то с нее считываешь программатором, берешь новую, записываешь в нее что-то, впаиваешь в телефон, прошиваешь его и все гуд. На деле же не всегда так радужно, а особенно быстро.
Например, в данном случае получилось вот так
имеется asus a500kl, который сыплет ошибками в рекавери, и разумеется не включается.
В глобальном смысле, в таком случае, проблема с emmc практически всегда, либо с питанием флешки что-то не так, либо с самой микросхемой (в отвале пайка или отработала свой ресурс, ушла в какой-нибудь спец. режим). Естественно, прошивку унужно исключить до копаний с железом.
снимаем микросхему, никаких опасностей в виде компаунда поблизости нет, поэтому все делается достаточно просто.
Огромный плюс - считался дамп, с ошибками, но несколько Гб удалось достать вот этой приблудой
Как я говорил ранее, флешки программно на разных платформах и от разных производителей телефонов меняются абсолютно по-разному. В данном случае, допустим, без нужных разделов считанных с родной флешки, которая устанавливалась на заводе, не возможно было бы восстановить имей, а соответственно и телефон оказался бы дорогим плеером максимум.
т.к мне повезло и часть дампа удалось считать, то берем новую флешку, записываем дамп в нее на программаторе, впаиваем телефон , обновляем по.
и вжух. все работает.
на самом деле нет!
с момента установки новой флешки и до картинки сверху прошло около недели, с небольшим перерывом, мозгострадания. за это время флешка снималась пару десятков раз и пробовались разные варианты.
Хоть телефон и не новый, но он оказался не особо популярным, поэтому в ремонте с данной проблемой тоже бывает не часто. Если ближе к сути, то единственные 2 варианта восстановления, с вливанием нужных разделов с дампа поддержки в родной дамп (пффф..кому нужны эти подробности !?) оказались не подходящими мне, т.к телефон запускался, прошивался, но после прошивки слетала таблица разделов и телефон падал в 9008 порт.
Поэтому пришлось эксперементировать и находить другой, подходящий вариант решения. К счастью в этой история хэппи энд, хоть и не полный,а частичный, т.к 16Гб флешку так и не удалось установить по найденному способу, не говоря уже о описанных (телефон включался, видел все 16Гб памяти, но после прошивки все равно падал в 9008), поэтому пришлось довольствоваться малым, но тоже неплохим результатом.
Этого поста не было бы, если бы чуть-чуть не хватило терпения. в геморойных ремонтах иногда надо брать перерыв, потому что частенько замыливается глаз, когда долго занимаешься одной проблемой.
P.S: где можно адекватных копирайтеров найти по данной теме по приемлемым ценам? (не для данного ресурса разумеется) не 100р/1000символов
