"Сливает батарейка" на материнской плате MSI H510M A PRO (Диагностика)
Прошу прощения, что без текстового описания - так вышло.
В следующий раз обязательно исправлюсь )
Сообщество Ремонтёров
8 093 поста
•
44 152 подписчика
0 просмотренных постов скрыто
Простая замена дисплея на iPhone 15 Pro Max (Service Pack) или...
... как без переноса микросхемы получить полностью функциональный аппарат.
- Берём в ремонт дорогущий iPhone 15 Pro Max.
- Расколупливаем его штуковиной с присосками (если жалко дисплей то лучше пленочками срезать проклейку сначала)
Безнагревный отчпокиватель дорогущих дисплеев, с функцией создания полос при расклеенной от стекла рамке (кстати ни разу не пользовался этой функцией 🤣 )
Пишем курьеру.
Срочно нужен дисплей на iPhone 15 Pro Max
и он привозит это..
Сервисный комплект дисплея + шлейф с датчиками.
Начиная с 18 IOS, Apple позволяет убирать ошибку "Неизвестная деталь", без переноса микросхемы со старого дисплея, но для этого нужен комплект дисплей + шлейф с датчиками.
мммммм... Nice....
Сообщение которое останется после ремонта в истории ремонта, говорит о подлинности детали и правильно выполненном ремонте.
Такой дисплей стоит значительно дороже, но оно того стоит ;)
Помочь с вашей техникой, могу и хочу, пишите в телегу t.me/engineer_mobile24
Показать полностью
6
IPhone 13 Pro Max - разбили дисплей в первый же день покупки
Самый главный страх при покупке нового телефона - это уронить его в первый же день.
С этим iPhone 13 Pro Max именно это и случилось. Разбилось стекло дисплея и замялся корпус. А это значит, что придется пилить корпус, иначе дисплей после переклейки стекла не встанет на место.
На бюджетных андроидах корпус можно вправлять просто руками. Главное - не перестараться)))
Телефон покупался как оригинальный, был в коробке и запечатан, но...оказался восстановленным. Переклеенный дисплей, многозначительная синяя бирка внутри, а в нижней части устройства нет винтов. Хотя парочку валялись внутри корпуса.
Я не использую присоску при вскрытии устройств. Пару дней назад мой клиент (после этого стал им) пытался снять дисплей самостоятельно по видео на ютуб - при помощи присоски. Итог - отвалилась рамка и стрельнула полоса. Хотя до этого попытки вскрытия были успешными.
Кому как удобно, но я снимаю дисплей только с помощью металлической пластины и пленки, которой подрезаю влагозащитную проклейку, так как сидит она намертво.
Рамка отваливается сама, так как дисплей уже переклеивался. Снимаем ее и срезаем стекло на сепараторе. После проверки работы тачскрина перемещаемся в беспылевую комнату.
Cклеиваем новое стекло в прессе, а следом берем форму для рамки и склеиваем ее с дисплеем.

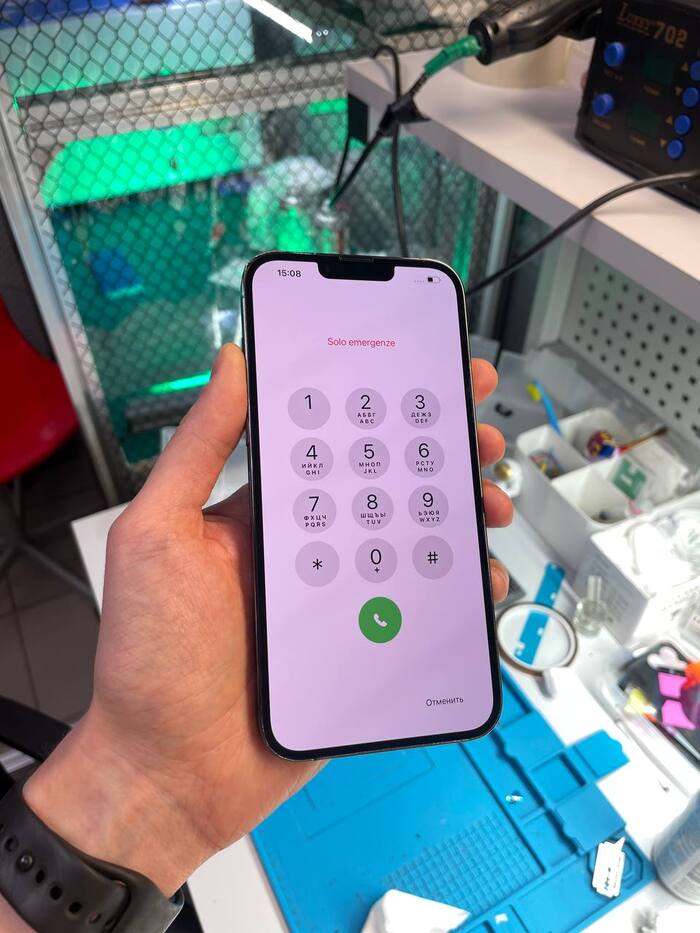

Остается только счистить клей на корпусе, очень долго пилить бормашинкой и собрать устройство с новой проклейкой. Результат на фото
Я нахожусь в Питере, сервис "My Display"
Принимаем устройства из других городов через СДЭК
Контакты:
Показать полностью
13
"Лучшее - враг хорошего" или "в следующий раз повезет больше"
Мальчик 40 годиков купил ноут, 20 лет в ИТ, решил обслужить систему охлаждения.
(собрано-разобрано много десятков серверов, сист.блоков, моноблоков, ноутов, планшетов)
В поисках лучшего за неделю ноут разбирал 4 раза:
- первый раз для диагностики и базовой чистки, и заменой термопасты на той, что под рукой.
- второй раз для замены уставших термопрокладок
- третий раз для замены термопасты на термопрокладку honeywell
Всё было хорошо....было
- сегодня четвертый - термопрокладка не зашла, зато подъехала хорошая термопаста (Х35)
и всё...ноут признаков жизни не подает...занавес.
(сводится к КЗ по линии 5В, мать от 25 т.ру.)
стон и плач на сцене
Показать полностью
Vega 319 Black Edition
Обзор и ремонт советской радиолы Вега-319 1974 года выпуска. При этом детально доработанной и улучшенной.
Термопасты много не бывает или китайский ноутбук Toposh
Занесли мне недавно ноутбук, чудо китайской инженерной мысли, ноутбук с платой от планшета и загадочным названием Toposh.
Хуэлла что еще сказать.
Разбираем.
А вот и начинка зверя. )
Китайцы умеют не только делать дешевые и странные ноутбуки, но и нейминг у ребят на уровне. Собственно, как и его собратья по типу Irbis и ему подобные, ноутбук не заслуживал бы внимание если бы ни одно, но. Да и сам ремонт тоже не ремонт вовсе. Ноутбук пришел с дефектом не загружается, пишет (no option to boot to), ну подумаешь SSD отъехал в свой SSDшный рай.
А вот и SSD, из которого как видно вышел волшебный дым и работать этот электронный агрегат из поднебесной не будет больше никогда.
Покрупнее.
Ну что же, подкидываем свой, для проверки работоспособности самой платы. В BIOS SSD M.2 виден.
Тестовый SSD определился.
Владелец в рамках экономии российских рублей, да и по моему совету решил взять SSD 2.5”. Ну а какая разница? Что тот что этот, оба работают по SATA, а 2.5” и охлаждается лучше за счет размера текстолита внутри, и стоит дешевле, ну и китайцы предусмотрительно установили для него разъем.
Гарантия 36 месяцев, что еще надо?
Чистим, за одно и Карлсона (вентилятор охлаждения).
Было
Как у кота колокольчики.
Установил SSD, накатил Windows, на протяжении всего процесса мне не давал покоя этот самый Карлсон и выдуваемый им горячий воздух. Божественный Windows 10 установлен, время поглядеть чего пропеллер так крутит. Берем USB накопитель с Aida64, запускаем и…. мать его, выключаем. Процессор греется без нагрузки 76 градусов, под нагрузкой уходит в тротлинг и это дохлый Celeron 5095 мощностью 15W, забыл сделать скриншот.
Разбираем снова и видим прекрасную картину.
Термопаста нанесена везде, кроме кристалла процессора.
Ну не попали куда надо, что поделать?
Убираем это безобразие, намазываем на кристаллы слой 0.5 мм. термопасты Shin-Etsu, кроме нее и GD900 для тестов ничего нет, тем более фазовый переход тут лишнее. Собираем все в зад.
Иии……
Вот теперь норм.
Все отлично, в стрес-тесте 25 минут, 60 градусов максимум. Ну что сказать, китайцы молодцы, опять удивили, понятие много не мало тут не работает. Ну да ладно, кто я такой учить производителя.
Справедливости ради стоит отметить, работать за таким ноутбуком над дипломной работой, набирать текст в Word, смотреть ролики на Youtube ой Rutube конечно же можно, хоть и матрица паршивенькая но FullHD. Порекомендовал бы я такое покупать? Не знаю, все зависит от ваших финансовых возможностей.
Если что, ремонтирую ноутбуки, видеокарты, материнские платы в Вологде.
Связаться со мной модно через группу Вконтакте
Показать полностью
12
Поверхностный насос Вихрь ПН-650

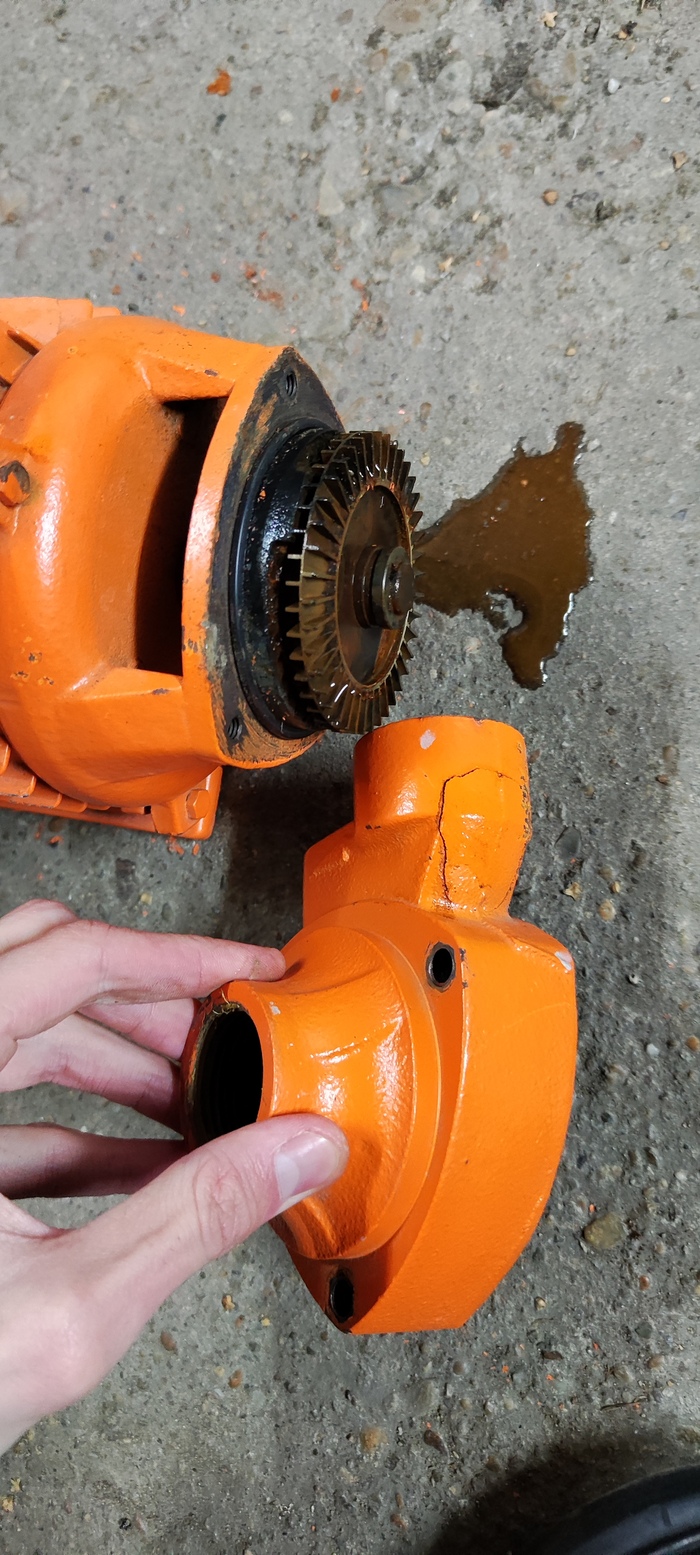

Снимаем с помпы насос на зиму и заметели с тестем трещину на насосе.Вопрос стоял такой:
купить новый или купить запчасть. Покупаем запчасть ,решено, стоимость 1100р этой крышки+150р уплотнительное кольцо
Деталь пришла нам через 5 дней, далее меняем.
Откручиваем три болта, ещё покупаем уплотнительное кольцо новое.После открутки болтов идёт туго, немного побил ключом и вытянул с помощью плоской отвёртки.
Дело сделано, деталь старая отсоединена, приступаем к замене.Смазываем литолом уплотнительное кольцо, садим его на место.
Осталось накинуть крышку и закрутит три болта.
Дело завершено, как новенький☺
Показать полностью
5
Приборка Audi A4
Принесли приборку на ремонт - нет изображения на центральном дисплее, стрелочки не работают.
Вот такая
Чтоб не загружать пост, опущу поиск подключения на столе и предварительный поиск, а чо не так. Дело оказалось в отсутствии питания на те самые стрелочки и их контроллер. Ладно, с причиной неисправности разобрались, надо искать почему так. Обычно питание на схемы подаётся через мощный транзистор pnp, а им уже управляет некая цепочка, которая подает это самое питание в зависимости от каких то условий, например контроллер вышел на рабочий режим, или установилось какое-то напряжение на других цепях. Здась же производитель намудрил весьма густо- если появилось напряжение +5В, значит через аж 2 транзистора включаем питание стрелочек и дисплея. В схеме странное было в том, что управляющий сигнал есть, а реакции ключа и питания соответственно -нет.
Фотка узла подачи питания на стрелки и дисплей
Виновник и силовой транз были выпаяны, проверены, тестер показывал их работоспособность. А схема целиком не работала. И вот только после замены виновника (npn 6Bs, которому на базу подавалось 9 вольт, коллектор - 12, эмиттер-земля, но он не открывался), наконец то всё заколосилось. Т.е. прибор показывал исправность транзистора, а в схеме он не работал. Случай довольно неординарный, оставил статейку кому будет интересно. Нахрена составляли транзистор Шиклая мне вообще не понятно, в 2000 году уже были норм полевики и неужели весь этот огород стоил дешевле их? Впрочем, автомобильная промка весьма консервативна, так что всякое может быть.
