Непонятным образов однажды на микроволновке Gorenje включился Демо режим. Этот режим ничем не отличается от обычного рабочего режима, кроме одного нюанса - ничего не разогревается.

Была изучена вся инструкция вдоль и поперек, был перечитан почти весь интернет. Ответов ноль. Все советы, что были найдены - не срабатывали. Тех.поддержка производителя сказала ждать ответа от 3 дней. Естественно, это мало кого устроило. Начали звонить в разные сервисные центры. И одни красавчики откликнулись помочь удаленно, по ватсапу, безвозмездно, за что безмерно им благодарен. Выяснилось, что у этой микроволновки есть клон под известным китайским брендом.

Перевод:
Демонстрационный режим можно включить или выключить следующим образом: Подключите духовку к электросети и в течение десяти секунд последовательно нажимайте кнопки "часы", "Ключ" и "Пуск/остановка". При необходимости духовку сначала необходимо отключить от сети.
Последовательность нажатий 1-2-3 действительна для пользовательских интерфейсов с версией SW ниже 2.25. Начиная с этой версии, последовательность нажатий составляет 1-3-2.

Думаю данный способ будет полезен и для других моделей данных производителей. Оставляю инструкцию тут, чтобы увековечить свои 2 дня страданий. Надеюсь кому-то это поможет! Спасибо за внимание.

Доброго дня всем!
Ноутбук поступил без старта, при нажатии на кнопку включения весело загорались светодиоды, но ничего не происходило.

Разбираем

Проводим замеры и находим в этом месте заниженное сопротивление по цепи основного питания 5В.

Далее подаём в цепь ток и смотрим тепловизором кто же у нас так напакостил.

Выпаял виновника

Поставил новый

Далее чистка системы охлаждения

Фото после чистки.

Добавил хладомазь

Проверка после сборки

Сообщаю хозяину радостные вести

Клавиатуру решили в итоге не трогать. На этом закрываю заказ, ремонт окончен.

Так же хочу сообщить, что мастерская переехала чуть дальше по Большому Сампониевскому

Переезд хуже пожара но теперь больше места. В процессе стройка чистой комнаты для ремонта flex gate и переклейки экранов телефонов. Чтоб ни одной пылинки.

Кто дочитал, спасибо за внимание!

Здрасьте.
Сегодня у меня на ремонте модель 21 года года выпуска, с замечательной предисторией: «Ни били, не топили, после ночи на диване перестал включаться».
Что ж, придется починять старичка.

После извлечения материнской платы и снятия черной наклеечки первое, что бросается в глаза это какой-то не очень здоровый вид одного из двух контроллеров питания.

Второй питальник выглядит так же нездорово, снимаем его как и первый и наблюдаем маленький угольный карьер.
Дело начинает пахнуть чем-то очень нехорошим.

Замеры показывают сопротивление в 0.6 Ом, что крайне мало для этой линии питания оперативной памяти.

Ну а тут, при подачи питания, свечение обоих банок по 8гб оперативной памяти ясно дает нам понять, что дело не закончится заменой пары конденсаторов с питальниками.
Можно конечно сказать клиенту: «Сория, у вас тут деад сипию, нужна замена платы», но это не наш метод.

Раму придется удалять с процессора варварскими способами, жестоко и беспощадно.
Дабы облегчить эту муторную задачу я прожигаю корпус микросхемы на лазере.

Голые кристаллы на медной подложке в количестве двух штук выглядят как-то так.
Далее уже более традиционным способом с помощью алмазного бора и машинки для маникюра пилим все что видим.

@R.Fon, что скажешь?) Выглядит так, как будто эпол вкорячили два чипа с м1 в один и не сильно то и заморачивались с изменением расположения пинов.

После перерыва на прожиг второй банки возвращаемся к распилу.

После двух часов невероятно увлекательного, однотипного вж-вж-вж оба чипа были стерты в прах и ритуально развеяны по сервису, да упокоит бог электроники эти несчастные души.

Добываем весь уголь из шахты, негоже столь ценному ресурсу быть в не предназначенном для этого месте.

Возвращаем на место недостающую медяху.

Теперь необходимо найти первопричину смерти обоих питальников и банок памяти.
Так как питальники были пробиты в первую очередь по 3.8AON необходимо осмотреть обвязку контроллера, который рожает эти несчастные 3.8 вольт.
И проблема сразу бросается в глаза

Вот так видно нагляднее, резистор устал сопротивляться.

Похоже, что какая-то букашка нагадила в очень неудачное место.
Это резистор по линии измерения напряжения. В следствие того, что ему вдруг стало нехорошо контроллер питания 3.8В некорректно определял текущее напряжение на линии и выдавал больший вольтаж, что и стало причиной выхода из строя обоих PMU и RAM.

Возвращаем взад отсутствующий резистор и устанавливаем новые питальники на свои места согласно заранее купленным билетам.

И пробуем включать.

Волшебный белый дым не вышел, что уже хорошо. Плата в бутлупе, но так и должно быть без оперативной памяти.
Подаем 1.25В на тестпоинт force DFU и видим успешный детект устройства, что говорит нам о том, что в проц скорее всего ничего не прилетело.

Плата готова к установке оперативной памяти, но на этом пока фсё, донорской платы у нас к сожалению не оказалось, как говорится:

А пока процессор ищется приглашаю всех сделать ставку в комментах: будет ли в итоге успешным этот ремонт или пойду я нахрен дружным строем.

До новых встреч.

Привет пикабу ремонтный!

Я работаю с автоматикой и электронникой, но почему то она у меня не ломается и вся работа сводится к банальному монтажу и настройке. Как же быть, ведь наступает профессиональная деградация и ступор мозговины? На этот случай я беру в ремонт у парней с работы всякую технику, от роботов-пылесосов до сматфонов и телевизоров. В этот раз мне притащили ТВ на 32 дюйма с обычной проблемой: не включается, моргает светодиодом. Для телевизоров это дело обычное и часто случается от того что пересыхает конденсатор в блоке питания (на фото снизу это самая большая черная бобышка), так что ремонт обычно состоит в его замене.

К удивлению на вид все конденсаторы показались не вздутыми, но все-таки нашли боченок посвежее, проверили прибором его характеристики, впаяли ииии ничего не заработало. Ну то есть лампочка на лицевой панели стала давать какой то новый сигнал неисправности. Так что ищем дальше.

Кроме платы блока питания на ТВ есть плата с медиапроцессором и мелкой электронникой, которую кустарно не проверишь и не починишь - тут только замена. Замена её стойт столько же сколько и весь ТВ на барахолке, так что её даже не смотрим. Но есть еще и огроменная плата инвертера! Она поджигает лампы подсветки матрицы телевизора. Для диагностики я банально выдернул шлейф от этой платы и включил ТВ и он бодренько заработал, радостно моргая лампой на панели и показывая черный экран. Черный экране вестимо от того что лампы не светятся. Если посветить фонариком на экран то можно увидеть что телевизор что то там показывает, а значит плата процессора жива и надо искать проблему на инвертере.

По сути на плате ничего нет такого что могло бы сломаться. Сами лампы разом все сломаться не могли и часть бы таки горела, так что проблема точно в электроннике. По опыту могу сказать что бахают в любой технике всегда транзисторы ибо основную работу на себе тянут. Тут их сразу 4 по центру. Не вникаю какие у них параметры, просто прозваниваю их тестером сравнивая все 4 между собой. За секунды выясняется что самый правый пробило, ну и из обвязки еще маааааленький резистор с нолем на корпусе тоже сгорел. Выпаиваю этого пораженца с помощью паяльного фена и проверяю плату и КЗ. КЗ пропало, а значит умер только этот прибор (я надеюсь на это).

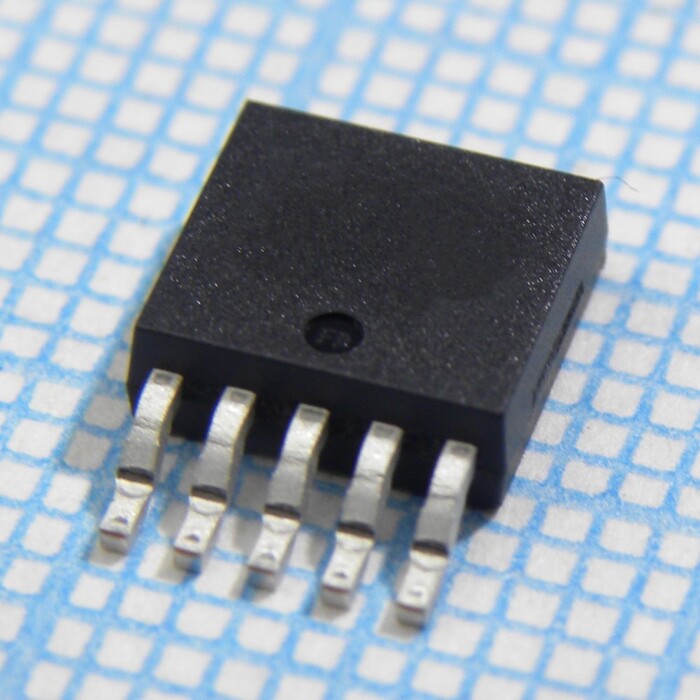

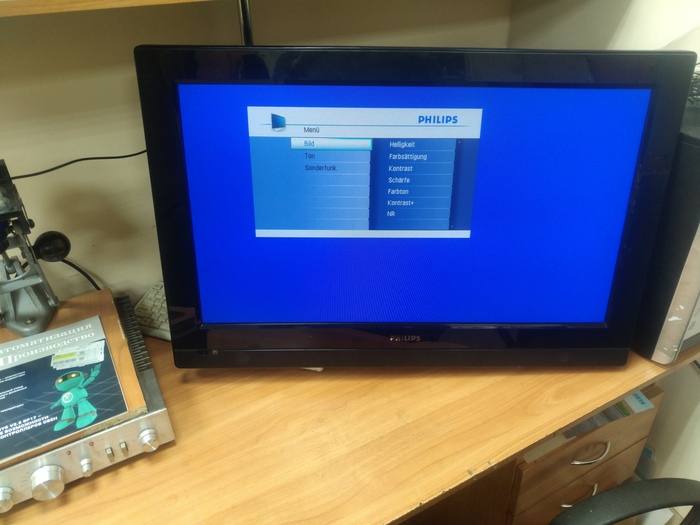

Далее гуглим где его купить. Гугл сообщает что это целая транзисторная сборка AOD604 и продается она на одном жадном сайте дороже, но чуть быстрее или на алике, но ждать можно несколько месяцев. Короче, деталь пришла за 2 недели, ставлю ее на место при помощи того же паяльного фена и собираю всё в кучу. Сразу включаю в сеть, жму на цапу и жду бабаха, но ТВ почему то просто включается и просто работает. Даже не интересно!

На этом всё, всем быстрых и удачных ремонтов!

Сегодня я расскажу как инженеры из Google уже не первый год пытаются сломать экраны на своих смартфонах и как у них наконец это получилось)

Для моих подписчиков уже давно не секрет что Google Pixel - одни из самых странных телефонов в плане сборки.

Взять например Pixel 4 - где шлейф матрицы залили герметиком и поставили антенну, которая просто выдавливает заднюю крышку)

Pixel 5 - у которых из коробки отваливалась рамка от дисплея или Pixel 5a у которых поголовно отваливался процессор.

6 и 7 серия вышла без косяков. Правда экраны на Pixel 6 Pro и 7 Pro от падения дохнут как мухи и стоят дороже телефона. Но это уже не так страшно)

А вот дальше американцы из гугла снова дунули что-то забористое, потому что 8 серия получилась просто наглухо отбитая)

Потому что вот что происходит если просто наклеить защитное стекло на флагманский Google Pixel 8 Pro за 100к.

Клиент даже не понял как он убил свой смартфон просто наклеив защитку.

Да, просто наклеил защитку. Даже без ударов об твердые поверхности.

И теперь вместо изображения - зеленая дискотека)

Так происходит когда дешифратор матрицы замыкает по цепи питания. Поэтому даже уже по видео приговор - замена дисплея без вариантов на спасение.

А когда мне принесли пациента, то экран вообще перестал хоть что либо показывать)

Но ведь нам же на презентации 8 пикселей рассказали они все продумали и как они сотрудничают с IFIXIT для того чтобы сделать ремонт пикселей удобнее?

И это правильно, потому что чинить вам 8 серию придется явно чаще обычного, потому что при разборке причина сразу же бросилась в глаза.

Это штыри от антенн, которые насквозь пробили шлейф матрицы)

А вот вам наглядно дырка в шлейфе штырем от антенны.

Сразу несколько дорог матрицы пробиты насквозь и восстановить их невозможно. Дисплей труп без шансов на восстановление)

А самое забавное что это прям массовая проблема, но Гуглу на нее

Потому что они эти штыри сделали ещё в 7 серии. Вот например Pixel 7 pro с такими же дырками в шлейфе)

А самое интересное, что можно спокойно обломать эти антенны и это никак не изменит функционал телефона. так что инженерам гугла можно сказать только...

Кстати я чуть не словил инсульт , потому что сначала купил единственный оригинальный дисплей в городе за овер 30к и получил при подключении вот такую картину)

Но оказалось что просто дисплей был с браком, поэтому я вернул его в магазин и заказал другой ориг дисплей, но уже из Москвы)

Кстати отпечаток привязан к процессору, поэтому его всегда надо переносить при замене дисплея. Хотя гугл рассказывает что его каким то образом можно привязать заново. Но гуглу верить как мы поняли лучше не стоит)

Собираем аппарат обратно без смертоносных штырей и проверяем что все работает)

Выдаем чудо американской инженерной мысли обратно владельцу и обмениваем его на деньги)

По цене вышло 35000р

Всем удачных ремонтов.
