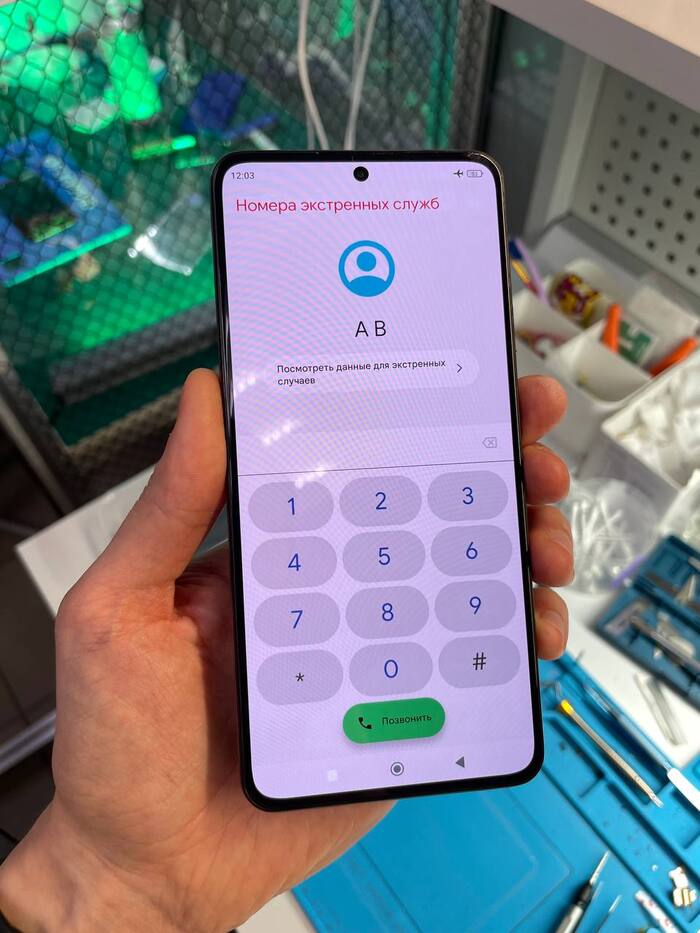

Без хорошей влагозащиты и аудиоразъема, но зато с царским дисплеем на 120ГЦ, мощным процессором Snapdragon 8+ Gen 1 и быстрой зарядкой за 19 минут до 100%.
Это устройство попало к нам с разбитым стеклом дисплея. Хорошие оригинальные дисплеи в продаже я пока не встречал. Дополнительно при замене дисплея необходима калибровка отпечатка. Но у нас ситуация другая - разбито только стекло. Поэтому дополнительные манипуляции не нужны, сохранится оригинальная матрица, да и стоимость ремонта будет значительно ниже.
Итак, поехали
1/2
1 этап - разогреваем устройство на сепараторе при 70 градусах и поддеваем тонкой пленкой крышку. Важно не заходить пленкой слишком глубоко и поддевать строго по периметру, чтобы не порезать шлейф. В процессе можно добавить чуть спирта - это размягчит клей.
2 этап - вытаскиваем материнскую плату, камеру (стараемся лишний раз к ней не прикасаться). Аккумулятор снимается легко благодаря специальному язычку. Удобно)
1/6
Дисплей вытаскиваем с рамки при помощи пленки и лезвия (следим за слоями, чтобы не попасть в поляризатор)
1/2
3 этап - закрепляем дисплей на сепараторе (он присасывает дисплей и таким образом он фиксируется при срезке стекла). Стекло срезаем вручную при помощи лески.
1/3
4 этап - на поверхности остался OCA-клей, который нужно сначала счистить бор-машинкой, а затем остатки убрать меламиновой губкой (лайфхак, который экономит мне много минут).
1/3
Стандартная проверка работы сенсора. Дисплей мягкий, так как это soft-oled.
1/2
5 этап - "собираем" дисплей в беспылевой комнате. Для этого берем стекло с OCA пленкой и прессуем его вместе с дисплеем в прессе. Остается только склеить готовое стекло с рамкой.
Значит, клиенты как и большинство адекватных людей, хотят сэкономить, а потому пытаются купить желаемое устройство пАдешевле. В ход идут самые разные способы получения желаемого, Aliexpress, Ozon, и тому подобные площадки. Иногда китайские братишки, выпускают устройства для своего внутреннего рынка и выпускают брата-близнеца с глобальными наколонностями. К примеру: OnePlus Ace 3/ OnePlus 12R Realme GT Neo 3/ Realme GT Neo 5 Redmi Note 12 Turbo/ Poco F5
Иногда так же бывают трубки только для китайского рынка, в основном касается Xiaomi. К примеру: Redmi Note 13 Pro + Xiaomi 13 Pro Xiaomi 14 Ultra И тому подобные радости.
В чем же подвох таких трубок, хотя казалось бы дешевле на целых 10 тысяч рубльов. Разберем первый вариант "телефоны-близнецы" Для таких телефонов, есть глобальная прошивка от брата-близнеца, вот только ее установка не обойдется без танцев с бубном. Первым делом для такого телефона, нужно бы получить разблокировку загрузчика.
•Телефоны компании OnePlus в этом плане, одни из лучших в этом плане, ведь разблокировка бута занимает минут 5-7.
•Телефоны компании Realme в этом топе соотвественно на 2 месте, ведь нужно ловить полную луну первого числа каждого месяца в 00:00 по китайскому времени в приложении Deep test, для получения счетчика на разблокировку загрузчика(еще с недельку другую)
• Ну и топ с последнего месте возглавляет компания Xiaomi, с их практически невозможным открытием загрузчика, в данный момент даже платно(цены на секундочку 10-16 тыс)
Пройдя нужное количество кругов ада, получаем открытый загрузчик, и казалось бы зашивай глобалку и радуйся и звони друзьям рассказывай как сэкономить 10 тысяч рублей, но вот не задача, телефон после прошивки может и не звонить 😁.
Собственно почему? Китайские братишки не глупее всех тех кто хотел бы сэкономить, именно потому они делают разные прошивки модемов с разными частотами. И при прошивке китайской трубки в глобалку, нужно отдельно дошить модем от родного региона телефона. Казалось бы что такого? А вот проблемка в том что при обновлении по воздуху, нашитый китайский модем будет слетать, и нужно будет либо разобраться как это делать, либо брать подписку на прошивку модема в соседнем сервисном центре. Собственно исходя из модемов "метод подмены" прошивок не работает на части устройств, тк как там остается закрытый загрузчик, без возможности прошить модем.
Перейдем ко вторым типам устройств. Без близнецов. На устройства для которых нет официальных глобальных прошивок, есть кастомные прошивки типа "Xiaomieu"или "cdDroid" или "Pixel experience" и тому подобное. Как и с "братьями-близнецами" нужно пройти круги ада с разблокировкой бута, конечно же с подшивками модемов. Так же для этих устройств бывают "конверт" прошивки.
Конверт прошивка-это собранная прошивка для конкретной трубки, такая прошивка может называться еще "псевдоглобалкой". Так как существует КРАСНОЕ ПРАВИЛО, нельзя закрывать загрузчик на не родной прошивке, отсюда и второе название "псевдо". Ибо мы на руках имеем телефон якобы с глобалкой, и при этом с закрытым загрузчиком. Обновляться такой телефон, конечно же не будет. Конверт прошивки есть не на все устройства, ну и конечно же скачать такую прошивку в свободном доступе практически невозможно.
Собственно, купив сразу ростест или глобальный телефон, вы избавите себя от лишних походов в сервис, от лишних трат, а сервисников избавите от вопросов из серии "А че так дорого?" "А через дорогу дешевле" "А мне сказали там просто прошить надо". Ну или просто перед покупкой рекомендую почитать форум 4pda, чтобы понять с какими подводными камнями вы можете столкнуться. Ниже фото трубок с подшитыми модема от китайца.
Сегодня буду пополнять КАЛлекцию самсунгов на продажу, нашел на авито такой вариантик
Цена конечно высоковата, получилось забрать за 10тыщ, но все равно дорого, но мне сильно хотелось данный аппаратик:)

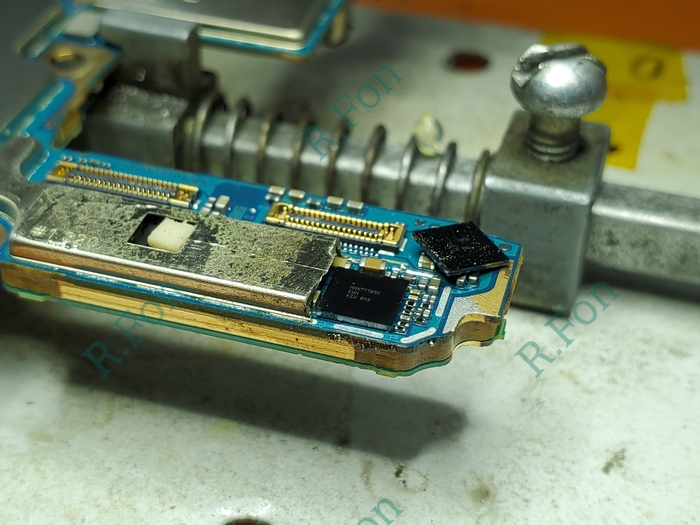

Тел включается, какое-то время работает и тухнет, может включится даже опять, ну тут все думаю ясно, надо по-любому что-то отреболлить, кста от лбп висит на 98ма, а значит реболлить будем процессор, ну за кадром распотрошил все:

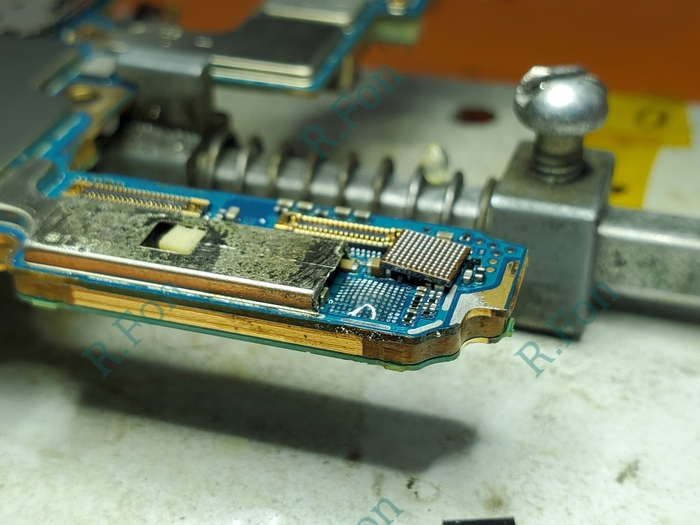

Без всяких нижних подогревов и прочего, надоело, плюс плата тут спайка из двух половинок, потому лучше особо не греть припой между ними, процессор тут exynos 990 с поверх запаянной озу
Как-то вот так, сажаю на свой любимый флюс для пайки ядерных ракет Союз-аполлон от Романа Гребеникова! Лучший флюс по соотношению цена/качество. В общем прибрался немного:
Не стал мазать никаких термопаст, оставил все как было, родные термопрокладки, вполне нормальное охлаждение и так. Ну и итог потраченных 40 минут:
Вполне клевая трубка даже сейчас, хоть и старая:) пойдет на авито тыщ за 18.
Собственно, хочу рассказать о довольно простом (даже в свое время) аппарате из прошлого, который мне доверили отремонтировать и провести ему ТО. Это ламповый электрофон начала 70-х годов, выпускавшийся ленинградским машиностроительным объединением "Спутник". И уже на тот момент времени, использование электронно-вакуумных радиоламп в подобной бытовой электронике было некой архаикой, промышленность бурно осваивала полупроводниковые микросборки, не говоря уже о дискретных полупроводниковых радиокомпонентах (диоды, транзисторы, тиристоры и прочие детали из германия и кремния...). Но то ли запасы радиоламп были необъятны и их надо было осваивать по госплану, то ли завод изготовитель был не готов к освоению новых моделей на производстве, а может все это было вместе, единственно верно, что проигрыватель выпускался и таки большим тиражом (!), пользовался спросом ввиду низкой цены (62р) и приятного внешнего оформления.
И вот электрофон с теплым ламповым УНЧ оказался на моем рабочем столе в 21 веке. Ирония ли (?), владелица этого устройства сказала, что он будет использоваться по назначению, то есть даже в наш век обилия всевозможной цифровой электроники и цифровых стриминговых сервисов, этому старичку есть резон поработать и поорать запиленные пластинки с бабушкиной антресоли!:)
Внешнее состояние перед разбором.
Внешний вид с закрытой крышкой.
Электрофон выполнен в виде переносного чемоданчика из фанеры, обитой дерматином, где в крышке встроены 2 бумажных громкоговорителя 1ГД-40 включенные параллельно, выходная мощность встроенного усилителя звука составляет около 1Вт номинальной мощности при коэффициенте нелинейных искажений в 2.5% (много, очень много, опять же по современным меркам), максимальная выходная мощность чуть более 2-х Вт (КНИ 5%), полоса воспроизводимых частот заявленная в паспорте 50-10000Гц. В качестве звукоснимателя используется пьезоэлектрическая головка ГЗК-662 (на удивление, она оказалось вполне живой, обычно материал демпфера деградирует и превращается в липкое желе!).
Фото внутренней компоновки электрофона.
Из неисправностей электроники - сильный гул в динамиках после прогрева ламп, громкий хруст при повороте ручек громкости. Из неисправностей механики электропроигрывающего устройства - плохое сцепление ролика с диском на 33-ей скорости, отсутствие автостопа.
Начну с электроники:
Компоновка УНЧ
А вот и причина гула, плохой контакт фильтрующего питание конденсатора!
Неблагонадежные конденсаторы БМТ-2, их надо поменять...
Увы, у меня не оказалось новой драйверной лампы 6Н2П, но было огромное количество ламп 6Н1П, разница в коэффициенте усиления у них большая, поэтому схему я изменил под 6Н1П. Выходной каскад на пентоде 6П14П переделал в триодное включение (так захотелось:), естественно, в триодном включении выходная мощность упала до еще более скромных 0,5ВТ, но даже так аппарат орет - будь здоров! Отрицательную обратную связь подобрал по максимуму громкости и минимуму искажений на слух, пытаться выжать из этой схемы какие-то красивые цифры по приборам - имхо, излишни... Лампу выходную также заменил на новую. Новые лампы серии "ЕВ", военная приемка.
Механику всю разобрал, промыл и прочистил, тоже самое проделал с регуляторами громкости и тембра, утерянную ручку тебра поменял на комплект от телевизора "Рекорд В319", вписались очень органично . Аппарат запел, ремонт завершен!
P.S: Давно ничего не выкладывал, хотя аппаратов через мои руки за этот год прошло много, были и дорогущие японские катушечники за четверть миллиона рублей и вот такие простецкие аппаратики, были и творческие проекты "для души", вот чего не было, так это желания поделится всем этим... Сейчас оно появилось. В это непростое время, как никогда, хочется с головой окунуться в любимую работу, творчество, огородиться от всего того, что происходит... Если это, интересно здесь на Пикабу, постараюсь выложить ремонты и обзоры, которые посчитаю достойными вашего внимания. Спасибо! Добра, здоровья, мира, всех благ!
Столкнулся с данной проблемой. 3д принтера нет, было бы под него место, купил бы давно, но ответ не об этом)
Ремонт. Есть вариант купить уже напечатанную ось, цена вопроса от 275₽ (без резинки). Если много денег можно взять новый пульт. Но в обоих вариантах рано или поздно мы вернёмся к этому вопросу.
Пациент: Magic пульт LG (ниже фото)
Сам пульт
Модель, если кому нужна.
Сломалась та самая ось (основа колёсика) и возник вопрос как быть? Попробовал склеить но или клей не тот или пластик, двигаем дальше и из вариантов появилась ненужная старая бита или самый мелкий ключик который подходит под отверстие.
Бита
Ключик
Мне показалось проще отцентровать будет ключик, а так как он из дешёвого набора то отмерив длину просто откусил кусачками)
Разогрев над огнем воткнул в ось и вышло так:
Не особо обрабатывал до блеска
Вид с боку.
Пульт как новенький (кроме пыли в нём 😂). Кстати иногда стоит открыть и почистить, таким образом исправил заедания при клике "влево".
Затраты по времени и деньгам минимальны, поломка оси в будущем исключена.
Основная цель поста показать один из вариантов ремонта колёсика пульта. Если решили купить или напечатать деталь, то в центр можно также воткнуть иглу и на выходе получится усиленная ось, а новый пульт покупать придётся ещё не скоро (экономия в несколько тысяч).
Второстепенная - это показать что если немного подумать, можно многое починить. Речь не только в экономии, а и в полёте мысли, ну и когда что-то сделанное своими руками (пусть и ерунда) работает - это приятно)
Сегодня покажу один из примеров, как молния вышибает электрику и прочие радости.
В ремонте старенький Samsung s20
В один из летних вечеров на даче началась непогода, которая переросла в грозовое предупреждение.
Обычный летний вечер в Подмосковье не так ли?
Так вот. Телефон стоял на зарядке и утром более не включился, как и часть техники в хате.
Представьте.
Будильник не заиграл, Вы проспали на арбайтен и в суете пытаетесь найти дырявый носок, который недавно скомуниздила 🐕 и идёте в холодных тапках пить чай.
А чайник тоже того)
Приходится как аристократу открывать бутылку тёплого вискаря из холодильника и все проблемы на сегодня долой)
Но между пятой и седьмой вспоминается, что присланные отчёты в вотсапе сами себя не сохранили)
Задача как Вы поняли - дёрнуть файлик из трупа)
На мамке в режиме принудительно подачи напряжения от блока питания есть незначительный поджор (эта жрёт даже после 6 вечера)

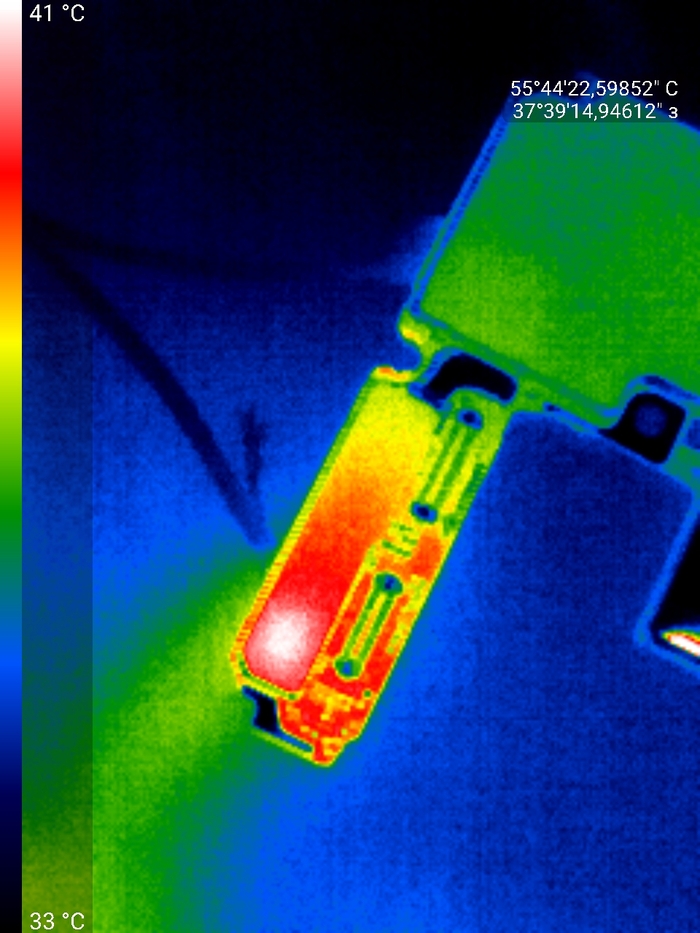

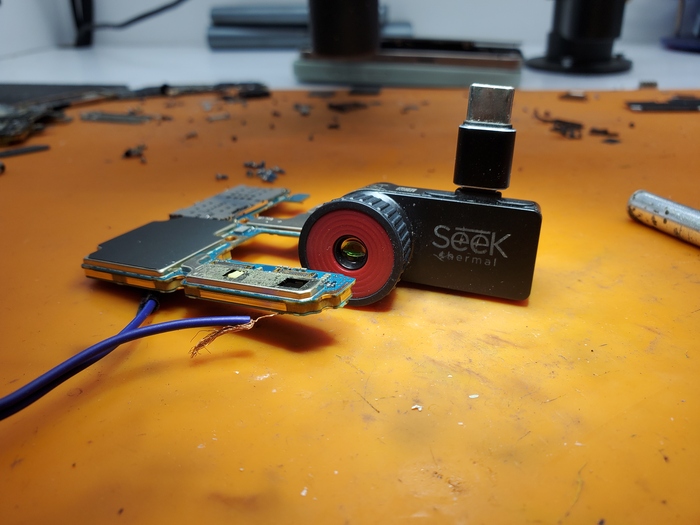

А значит надо вытаскивать свою уже старенькую тепловизионную мобильную кинокамеру

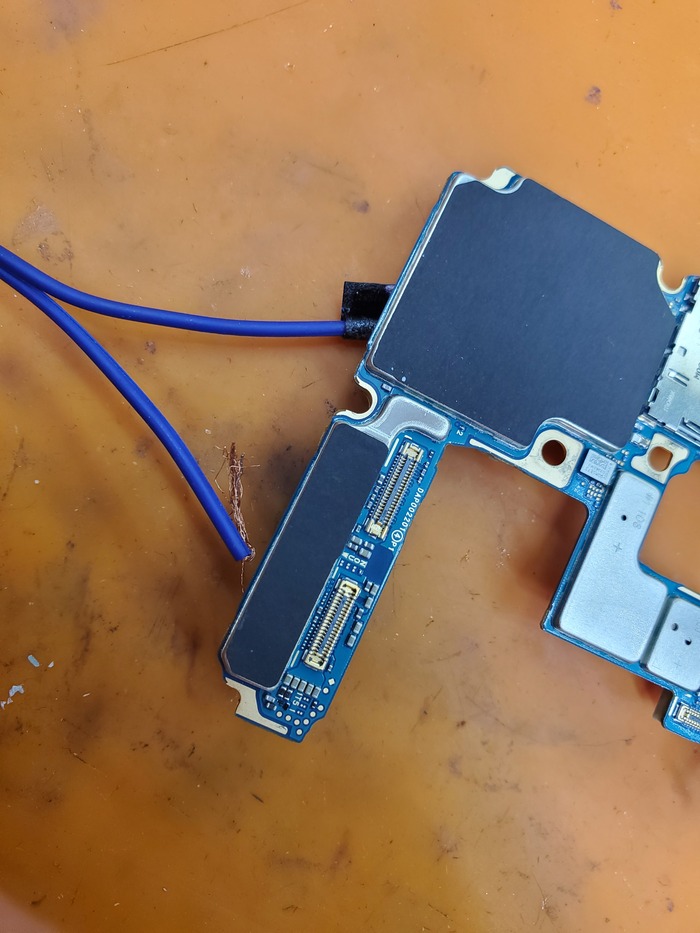

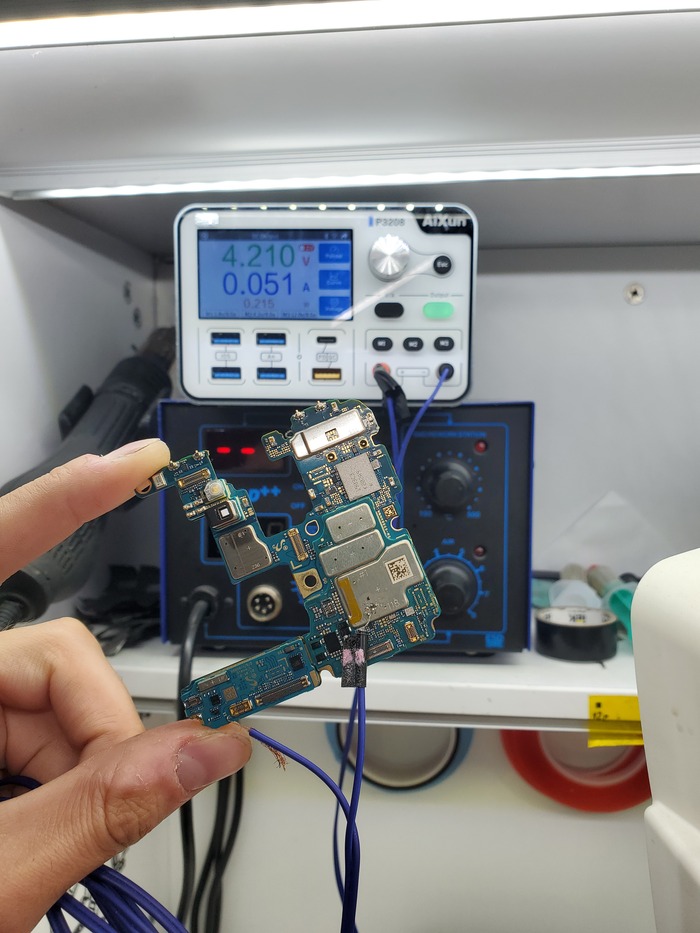

Включать напругу от блока
И смареть чо где кипит
Очевидно, что виноват этот пэздюк
Вот белым горит и жрёт по писят мА, как ты тёплый вискарь с утреца в выходной xD

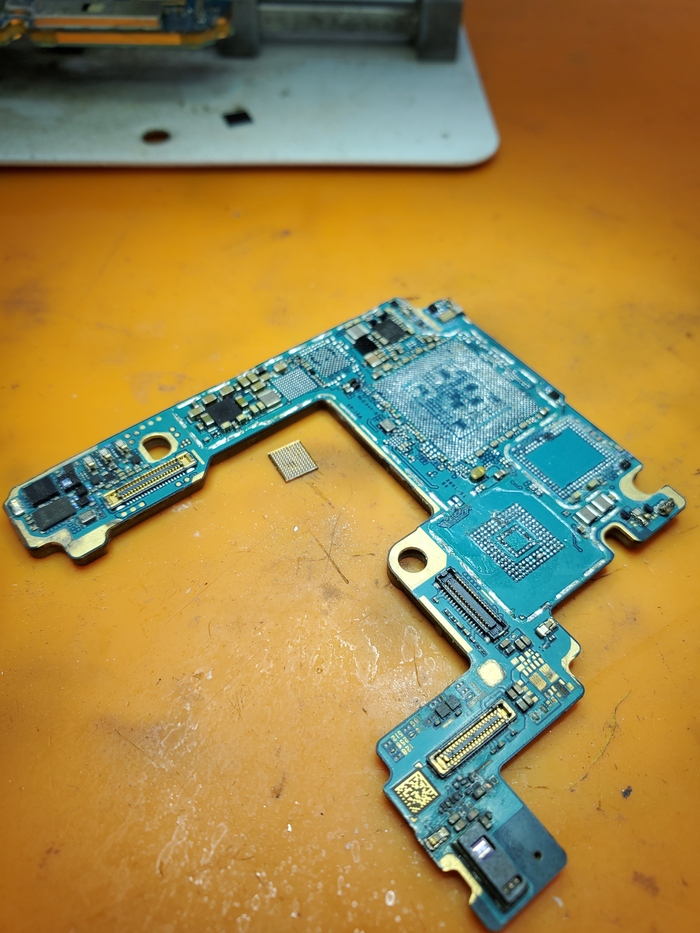

Это контроллер заряда серии max, который Samsung пихает в каждую линейку от s10 до s23. Ну тип юнивёрсал КП, поэтому сниму его с донора:
Далее отфутболивается и ставится за место неисправного
Казалось бы, по логике, стоял на зарядке, импульс убил через провод все дела но нет.
Основной жор начался уже во вторичной цепи после контроллера внутри двухэтажной платы...
это как после 6 вечера сделал кусь салатиком, а потом после 11 нахерачился острых крылышек из кфц

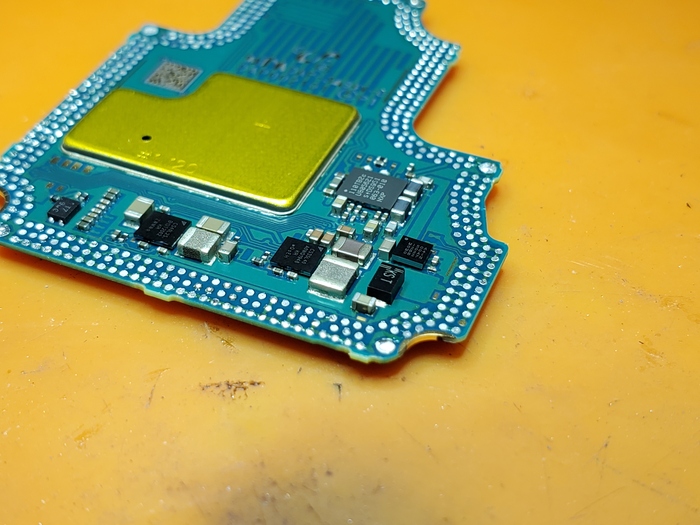

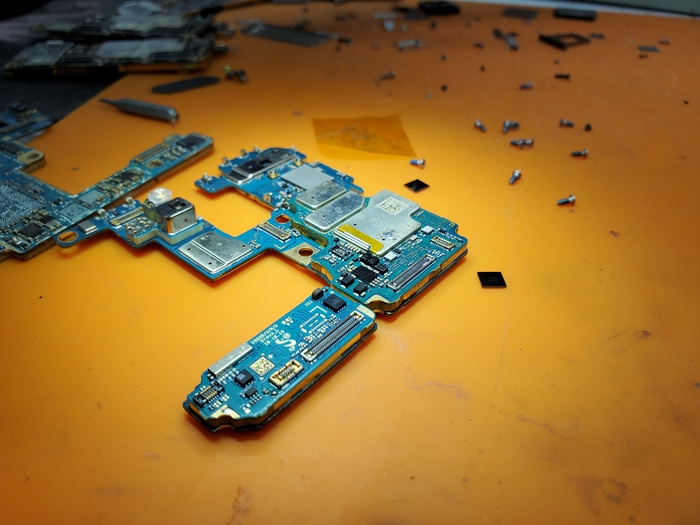

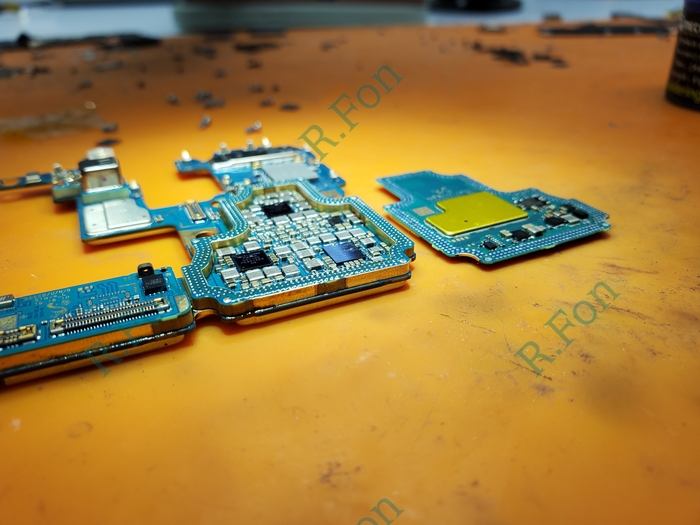

С глубоким вздохом пришлось половинить доски:
Знающие мастера, кто берётся за такие авантюры, знают как припаяна рама на этих телефонах - на такой же припой, что и остальные микросхемы, а чтобы было совсем хорошо - заливают компаундом, чтобы удерживать вибрации и не окислялся припой со временем.
Как те же крылышки, только с дополнительной порцией сырного соуса)

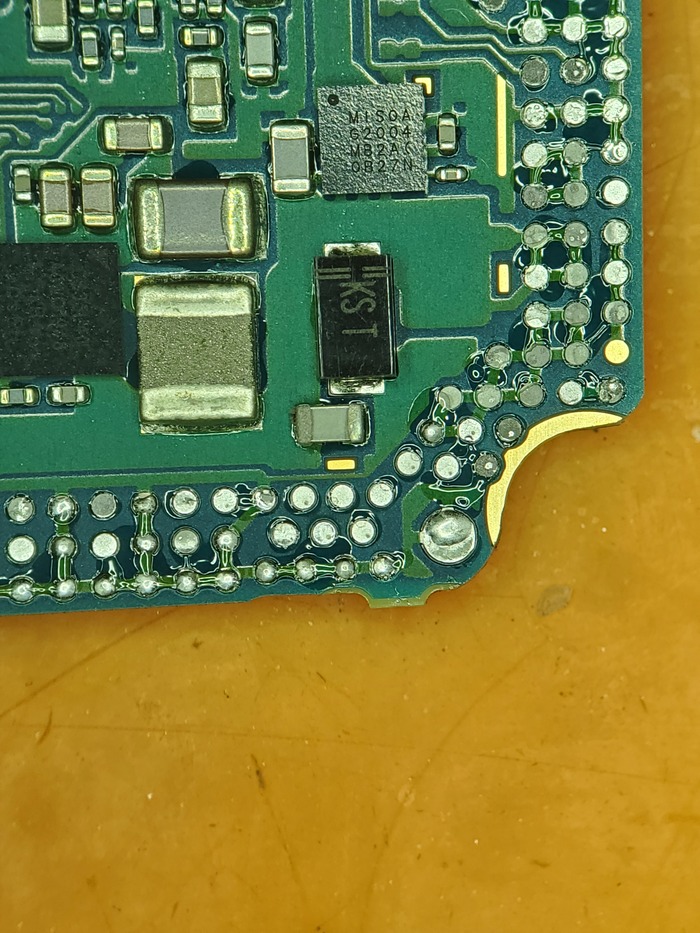

Тем временем неисправность уже заметна на фотокарточке. Видно не?

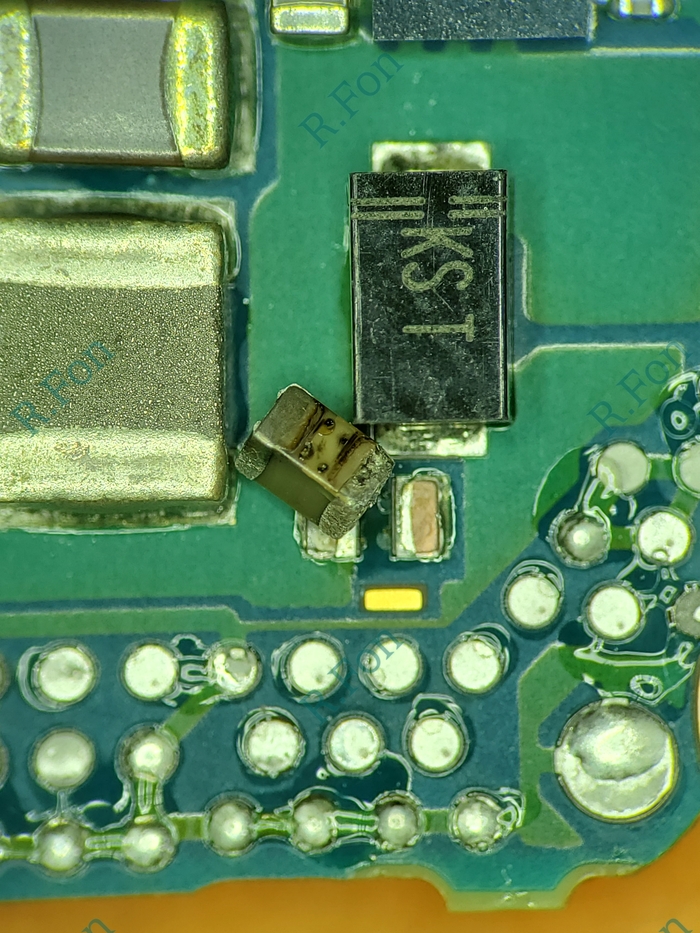

Сайбал. Вот же:
Керамика пыхнула.
А почему?
А щас расскажу)
Это место - угол крепления мамки к корпусу и все вибрации и падения постепенно ослабляют керамику, а высокий статический импульс от корпуса просто добил его.
А следом утащил транзистор в контроллере заряда, так как он в одной линии с ним.
Элементарно)
Ставить я его туда конечно же не буду.

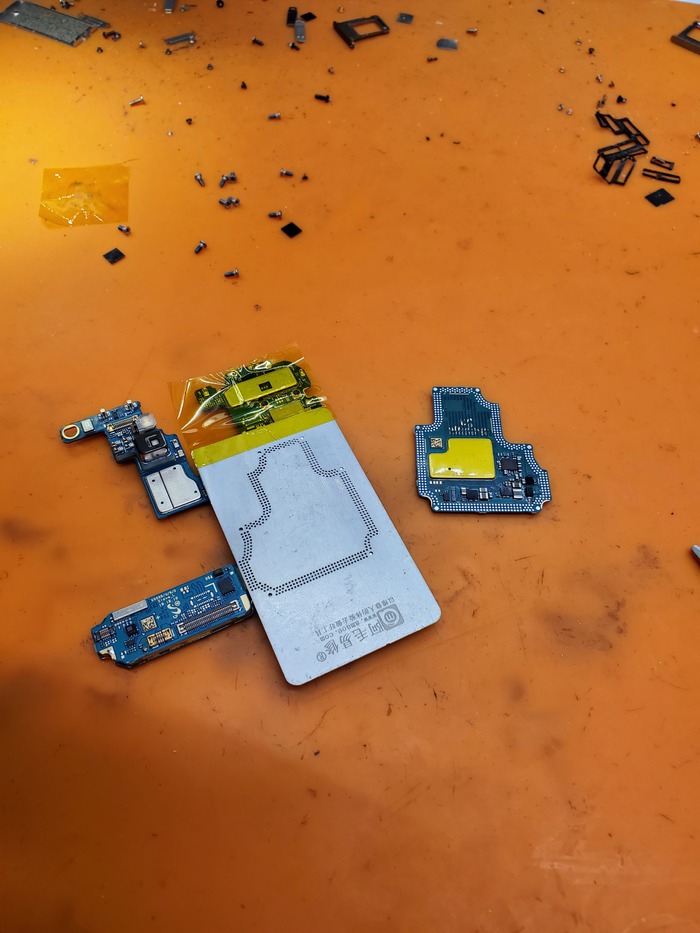

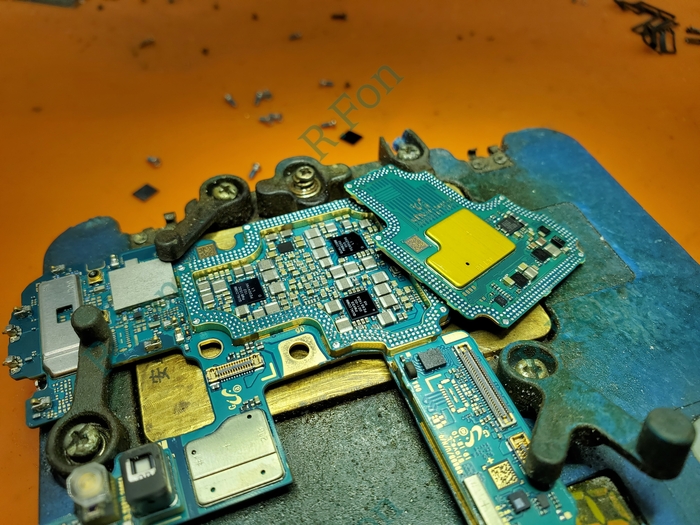

Слишком неудачное место для его расположения, поэтому долой эту керамическую радость и приступаю к реболлу межплатной рамы:
Конечно тот ещё квест. Это не яблочные рамы, тут их ведёт от нагрева будь здоров и с первого раза естественно она не присела:
Чёт не допаялась по линии зарядки и из-за этого была проблема с перегревом.
Чуть прижал по краям и вот теперь стало хорошо:

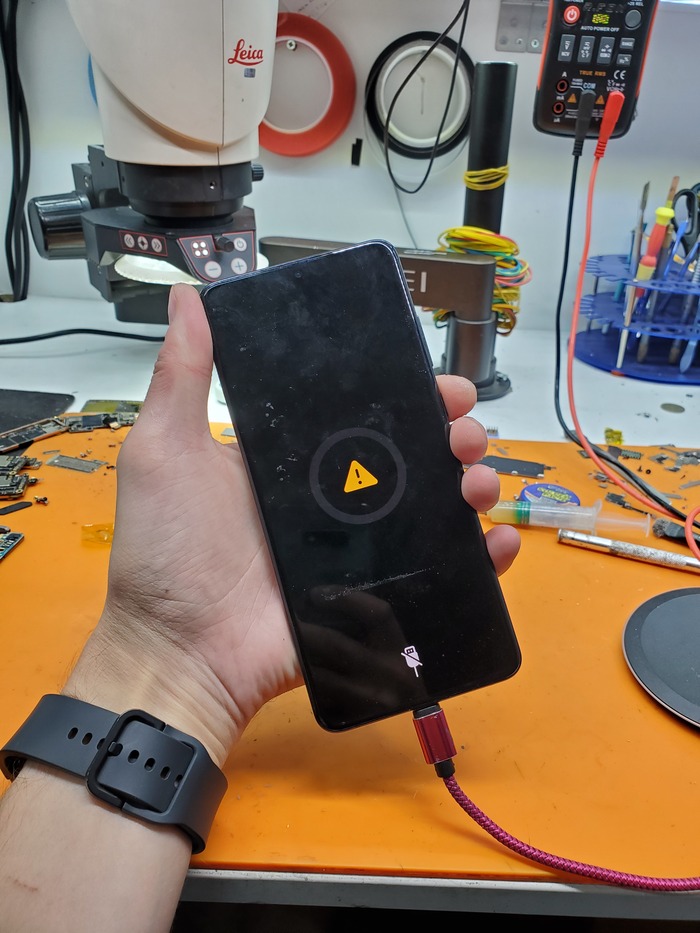

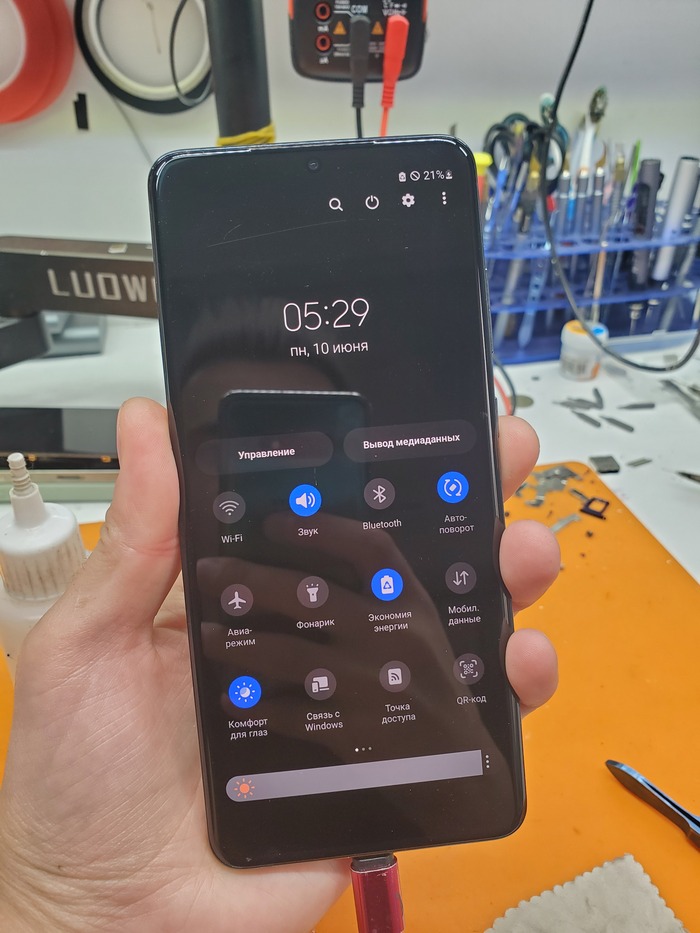

Можно проверять)
Из минусов - не взлетела сеть, но так как ремонт делался исключительно для восстановления данных, то это можно не исправлять.
Лишний нагрев может окончательно отвалить проц и вот тогда будет печальнее, дороже и дольше.
Ну его)
Основная задача по дёрганию файлика выполнена.

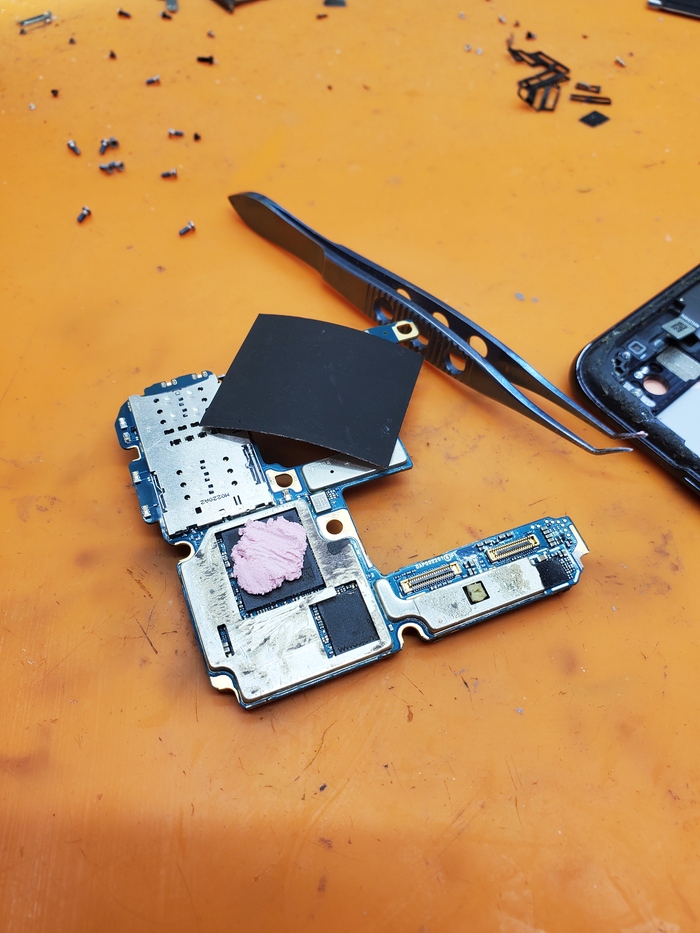

Напихаю в панамку термопасты, чтоб ещё чуть пожил
Проц всё равно отвалится рано или поздно ибо нагрев платы был критический.
Остальное раб)
Стоимость частичного восстановления для копирования файлов 15 тысяч.
На стейк и бутылку винишка должно хватить, днюха сегодня как никак, 33, пора начинать скуфиться)
По времени ремонт занял 3 часа.
Время ожидания в очереди 3 недели.
!!!Обязательно нужно знать пароль для входа в систему!!!
Частично данные не восстанавливаются:
Вы либо получаете всё - либо ничего.
Не парьтесь за модульку!
