Доброго времени суток, товарищи-пикабушники. Сколько бы не ездил, сколько бы не разобрал и отремонтировал единиц техники, но на фоне постов о недобросовестных ремонтниках так и хочется биться головой о стену. Значит, мало стараюсь и волну добра нужно продолжать и дальше. Так что предлагаю: отремонтирую ваши стиральные, сушильные или посудомоечные машины. Работа полностью бесплатно. Так как далеко не все себе могут позволить полноценный ремонт или покупку новой техники, а стирать руками совсем не вариант.
И самое главное: смогу помочь и дистанционно и по ремонту, и что-то посоветовать. Или же посоветовать хорошего мастера (мастерицу) по холодильникам. Москва и Московская область.
Судьбы видеокарты из того поста и материнской платы из этого связаны. Советую почитать для лучшего понимания, хотя и не обязательно.
Сегодня у меня на столе материнская плата X99 v205.
Вот она
Что же мы о ней знаем?
Сломана ножки (так ножка или ножки?)
Фото из объявления
Снимаем крышку закрывающую сокет и внимательно осматриваем ножки под разными углами (нужно смотреть как падает свет, гнутая ножка отражает свет ни как соседние)
1/2
Оторванных и гнутых контактов оказалось больше одного. Не виню продавца, иногда сломанную ногу можно в упор не видеть.
Тут стоит сказать, что потеря даже нескольких ног не всегда фатальна, множество из них дублируются многократно. Частенько бывают случаи, когда нога идёт на какой-нибудь слот памяти или Pci-e, в таком случае, у вас перестаёт работать соответствующий слот.
Желтые точки это GND (Ground), потерю "земляной" ножки, вы, скорее всего, даже и не заметите
Хуже ситуация когда неудачно оторванная или загнутая нога отвечает, например, за связь процессора и хаба, в таком случае, даже одна ножка полностью выводит материнскую плату из строя.
А вот ножка PE3D_TX_DP<15> лишит вас ближнего слота Pci-e
Но самый худший вариант, когда нога загибается так, что начинает коротить соседнюю, тут стоит полагаться только на удачу, можно сжечь практически всё, начиная от процессора и заканчивая оперативной памятью.
Выяснять за что отвечают отломанные ноги на моей плате я не хочу, всё равно менять буду все, поэтому приступим. Покажу замену только двух ножек, микроскоп не достаёт до дальних. Cуть везде одна, выковырять сломанную, запихнуть и припаять новую.
4 длинных сигнала спикера говорят о том, что материнская плата не видит видеокарту
Естественно, зная кого вставляли в этот слот, я первым делом делаю замер там, где было короткое замыкание у видеокарты из прошлого поста.
2 ома, маловато
И тут у нас короткое замыкание, неудивительно. Виновника следует искать поблизости
Вижу его!
UP2. Её 4 нога напрямую идёт на контакт слота. А 3 нога сидит на земле. Соответственно, пробило 4 ножку на 3, отсюда и сильно заниженное сопротивление. Это произошло когда на видеокарте вышел из строя U100. Точно сказать, кто кого убил сложно, но я склоняюсь к версии, что умерла первой всё же карта, и малец UP2 на материнской плате просто не справился с коротким замыканием на своём выводе и тоже двинул кони.
Китайские платы спроектированы +/- одинаково, берём первого попавшегося донора, заглядываем ему между слотов и выпаиваем свежую UP2. А дальше меняем.
Тут я буду использовать сплав Розе, микросхема находится между двумя пластмассовыми слотами и если греть феном, то 100% что-нибудь поплавлю. Сплав Розе значительно снижает температуру пайки и отпаять элемент в таком случае, даже паяльником, не представляет проблем. Слоты всё же закрою каптоновым скотчем, что бы случайно не коснуться пластмассы паяльником.
Радостный одиночный писк сообщающий нам о том, что материнская плата успешно запустилась. Отлично, ещё один китаец вернулся в строй!
Так же хочу напомнить, я открыл сбор средств на тринокулярный микроскоп, сейчас у меня электронный китайский микроскоп и снимать видео под ним тот ещё квест, буду очень благодарен, если поддержите меня рублём.
Иногда в комментариях спрашивают контакты для связи, напишу свой тг (не канал, личка), можете задавать там вопросы, постараюсь помочь @showmeyourskills
На этом я завершаю, спасибо большое за внимание, очередная посылка уже едет ко мне, ждите пост! Хороших выходных)
Когда первый раз я упомянул, что беру денег за посмотреть, на меня смотрели как на жадного мудака и разводили холивар борцы за бесплатные ремонты, а сервисы с бесплатной диагностикой наезжали, что типа диагностика должна быть всегда бесплатной.
И как же хорошо мне становится от постов, где такие бесплатные диагностисты ноют, что клиенты мудаки, я не люблю работать с физиками, от общения с клиентом у меня сорвало мозги и всё в том же духе.
Конечно ты мудак, что поступил так. А мудак потому, что твой босс мудак с требованием бесплатной диагностики, а для клиента Вы оба мудаки, как и он сам, который после согласованных выполненных работ решил отказаться от ремонта и сделать за копейки в другом месте. Я как раз и написал по этому поводу комментарий #comment_301493005
Что по мне?
Я зажравшийся мудак xD
У меня диагностика ПЛАТНАЯ и стоит от 1000 до 10 тысяч рублей в случае отказа или невозможности ремонта (об этом так же будет пост) и сейчас расскажу как эта политика работает у меня.
За пример я возьму телефон, присланный мне из Мурманска в таком виде:
Так отдали телефон из сервиса, где при замене дисплея телефон больше не включился, но дисплей один хуй поменяли и даже взяли за него деньги, а то, что телефон до этого включался - никого не ебёт.
А причина, по которой это случилось - рукоблудие на работе, так как от этого, как выяснили британские учёные, портится зрение
Раздавленный от падения коннектор на шлейфе держала пластиковая антенна с беспроводной зарядкой
И телефон работал и всё было хорошо. Сервис откручивает это дело и коннектор рассыпается. Меняет дисплей, пристёгивает криво этот коннектор и ставит на зарядку... Фсё! Куры сдохли. Извините. В телефон денюшка вложена и надо сделать. По моей статистике, вся линейка mi11 после сервисов с 90% вероятность приходит с убитыми процессорами, так как не понимают как нужно с ним работать. Вернее не так, все научились катать шары на микрухи через трафарет, а как правильно это делать и как снять, не убив кристалл процессора знают единицы. С этим понятно, далее это дело надо принудительно запитать и как сразу определилось - на плате постоянное замыкание, а кипел процессор, вернее оперативная память

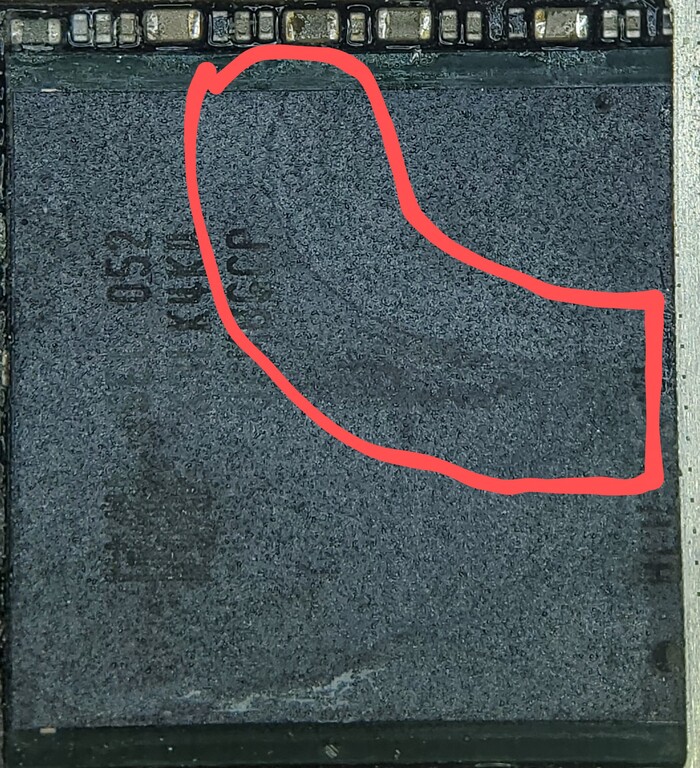

Красным я выделил разводы от кипящего спирта и чтобы конкретнее определить место накаливания достаю тепловизор, ибо парами спирта надышался и уже заебись)
По этой линии питания озу довольно заниженое падение сопротивления
Значит оперу долой
Падение возросло на пару десятков мВ, но этого всё равно мало, а так как эта линия ведёт напрямую в контроллер питания
Телефон также не заряжается, а значит вероятно пиздец КП и опере, так как на этой линии садить больше нечего.
Снимаю крышу и делаю замеры на рядом стоящих конденсаторах, а тут ещё на одной линии замыкание
Предвкушая лёгкий ремонт заменой кп, реболлом межплатной рамы, реболлом процессора и заменой оперативной памяти я снял этот контроллер, но замыкание по линии так и осталось

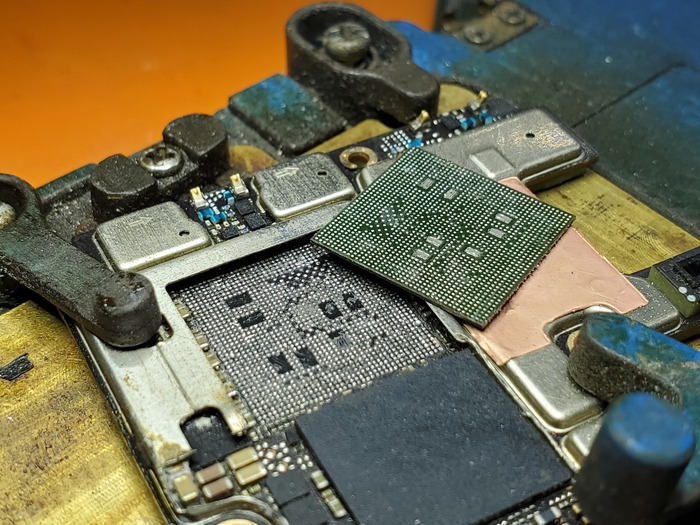

Снимаю проц

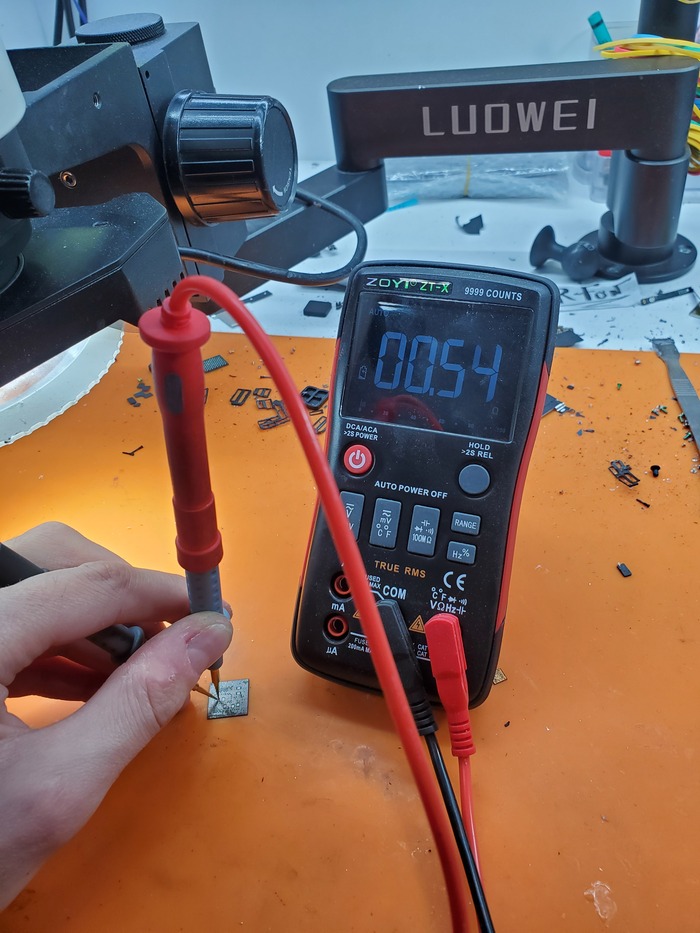

И делаю контрольный замер
Это пизда... Проц тоже в утиль.
Плакали мои денежки...
Как бы там оно ни было, за такую диагностику клиент заплатил всего 1000р.
Чуть позже расскажу про диагностику за 10 тысяч рублей, плюс надо отчитаться перед клиентом фотокарточками)
Задать вопрос по нормальной диагностике без гадания на куриных перьях можно мне в личную телегу, а всякого рода мелкие микропосты со сверх дорогими ремонтами можно зачекать на моём телеграм-канале, а на ютубе есть видео обзоры моих ремонтов, которые я забываю пополнять, уже места в телефоне нет xD Для дополнительного холивара зовите меня тут по призыву @R.Fon
Сегодня я расскажу о редкой болячке матрицы, которую можно получить, если очень удачно приложить телефон углом об трердую поверхность)
Но для начала как всегда контекст.
Для того чтобы разбить экран телефона много ума не надо. Зато нужна гора везения, потому что вариантов повреждений в случае резкого торможения на большой скорости может быть достаточно много.
А учитывая что менять дисплей на тот же айфон 15 про макс стоит минимум 50к, а заменить стекло 15900р, то всегда интересно насколько же влетел владелец после неудачного падения)
Так как у героя нашего поста Amoled экран с интересным пятном, то поговорим для начала какие пятна бывают при повреждении стекла на этом типе матриц:
Черные - Это разгерметизация матрицы. Убрать такой дефект невозможно. Если пятно в виде круга или полукруга, то можно переклеить разбитое стекло. В остальных случаях если пятно рваное и с полосой, то дисп труп.
Синие - матрица 100% труп без вариантов. Тоже разгерметизация, но более жесткая. Тк дыра настолько большая, что воздух начинает очень быстро окислять диоды и дисп тухнет за несколько дней.
Розовые - это так назваемые "Выгорания". Выходят из строя синие пиксели. Это тоже не лечится. Но стекло можно переклеить.
Желтые, красные - перегретый поляризационный слой (обычно после пожара или полировки) Так же не убираются, но стекло можно переклеить.
А сегодня я покажу уникальное пятно. Хотя возможно, для айфонов 15 серии и выше этот дефект станет обыденностью)
Знакомтесь Iphone 15 pro max, который весело хрустнул, приземлившись на левый угол)
Так искажает изображение отвалившийся поляризационный слой.
Он отвечает за темный оттенок матрицы, тк без него матрица будет просто желтого цвета. И при его отвале он начинает локально искажать цвета переливаясь всеми цветами радуги одновременно)
Этот дефект появился ещё на 14 серии, но встречался он редко и в некоторых случях можно было заменить поляр. Даже стекла специальные продавались с поляризационным слоем.
Лично видел случаи когда успешно меняли поляризационную пленку на 14 серии и дисплей работал дальше без проблем и пятен. Хотя на других моделях это бы гарантированно привело к разрыву матрицы и её замене.
Но на 15 серии так уже сделать не получится и ниже объясню почему)
Разобьем осколки алмазным диском, добавим в трещины оптический клей и зафиксруем все это безобразие обычным славянским скотчем под ультрафиолетовой лампой)
И вот теперь пора вернуться к вопросу, почему этот поляр не заменить на 15 серии.
А потому, чтобы его снять и наклеить - нужно снять рамку дисплея. А на 15 серии она теперь несъемная и вообще это теперь не рамка а огромный шмат компаунда, который налили прямо на матрицу. И если сверху этот компаунд можно снять. То снизу он оторвет шлейф матрицы и на экране появятся полосы или очень интересное ничего. А при ударе в этот компаунд весело расслаивается поляризационный слой)
И из за этого все чаще появляются 15 айфоны с расслоением поляра от удара. 14 серия с таким сталкивалась в разы меньше из за того, что рамку не приклеивали так жестко, а между рамкой и матрицей было пространство для люфта от удара.
Примерно так же сделали на apple watch 7-9 серии, где рамку не оторвать и она теперь является частью матрицы)
Так что снятие такой рамки в 95% случаев приведет к смерти дисплея . Поэтому придется клеить стекло прямо так, иначе мы рискуем влететь на замену модуля за 50к. А оно нам не надо)
Берем матрицу с пятном и склеиваем её на новое ориг стекло в вакуумном прессе)
Ремонтирую фототехнику, и только. Обратились ко мне с просьбой посмотреть Canon c ошибкой Err20, да не просто какой то проходной фотоаппарат, а мать его царский 1Dx. Он конечно уже в годах, модель от 2011г. Но это топовый флагман на тот момент, фундаментальная вещь, мощь во всей красе. А Err20 это ошибка по механике, максимально не точная. Просто что то заклинило в механизме зеркала-затвора. Фот включается, делает небольшой щелк и выдает ошибку, и дальше уже ничего нельзя сделать. Шаманский ритуал с протиркой контактов и вытаскиванием батарейки выполнен, безуспешно. Разберем посмотрим, без поспешных выводом и заказа запчастей.
Пациент, раздевайтесь.
Прогрев всех резиновых накладок для смягчения клея, порядка 40-45 винтов только на внешнем корпусе и можно снимать части корпуса.
Корпус полноразмерный, места навалом.
Разбирается удобно, крупными частями. Чем больше части корпуса, тем лучше влагозащита. Можно заметить в некоторых местах силиконовые прокладки. Этот фотоаппарат должен снимать в любых погодных условиях.
Подбираюсь в механике, в руке лежит мотор затвора с редуктором. И начал уже было разбираться до затвора, но тут взвел затвор от руки и он прекрасно взвелся. Нужно осмотреть мотор с редуктором, уже хорошо, ибо затвор на него достаточно дорогой.
А вот и проблема. Резиновый упор рычага взвода отломился и улетел в шестеренки, конечно же всё застряло и зажевало. Стало прям очень хорошо, запчасти заказывать не придется.
Резиновый упор изначально сидел на пластмассовом штырьке который отломился. Поставил его на место на винт, очень надежно.
Можно собирать и проверять успех ремонта. Недавно приобрел бесклеевой скотч, шикарная вешь. Теперь заклеиваю все открытые блестяшки и стекляшки. Во первых даже в перчатках можно наставить следов, во вторых защита от случайностей и пылинок. После него даже собирать всё приятнее.
А вот и единственный облом ремонта который заметил только при сборке. Отломился винт шторки видоискателя. Отломился не хорошо, прям под корень.
Винт вроде м1.6, буду высверливать 1мм сверлом. Есть у меня такие наборчики, отличные сверла, выручали ни раз уже.
Винт пришлось заменить другим подходящим, можно собирать дальше
По пути почистил зеркало и матрицу,
Canon не Nikon, у него нормальные накладки с нормальным клеем который можно снять и без проблем обратно поставить. Но при демонтаже лучше сразу накладки прилепить на пленку чтобы они не высохли. Фотоаппарат весело защелкал затвором на все свои 14 кадров в секунду.
На очередь подходит Canon 16-35 2.8 на обслуживание. Разболтан жутко, надо разобрать, почистить, и хорошо крепко собрать как было.
Болталось кольцо зума, люфт был порядка 5мм. Причина - нет винта (раз)
По порядку корпус в разбор на чистку
Нет винта - два И нет винтов - три четыре. Куда они делись ума не приложу, с виду объектив до меня не разбирался. Похоже выпали по пути. Эта модель страдает этим, применили слабый резьбовой фиксатор. Винты постепенно выкручиваются, но чтобы они выпали и сразу 4шт, такое вижу первый раз.
А корпус и мотор фокусировки я снял чтобы убрать люфты в оптике. Белые втулочки со временем стираются, их можно просто развернуть и всё будет как с завода ( ну почти так))
Обратная сборка на разъемный резьбовой фиксатор
Резинки в чистку с Fairy
Комплект готов, я доволен. Заказчик надеюсь тоже. @Secret4u, как заказывал, отчет предоставлен)
Ответы на часто задаваемые вопросы:
1) Работаю в г. Челябинске, но какая разница если почти вся техника у меня с других городов.
2) Критику, советы, обычные вопросы по фототехнике и ремонту рад услышать в комментариях.
3) Личные вопросы как расправится и куда деть поломанную фототехнику можно обращаться по адресу:
Почта: z8ss@yandex.ru
ВКонтакте: https://vk.com/id81521330 (сообщения открыты, в друзья не надо добавляться, это просто личная страница для связи)
Telegram (просто для связи в сообщениях): @L0master

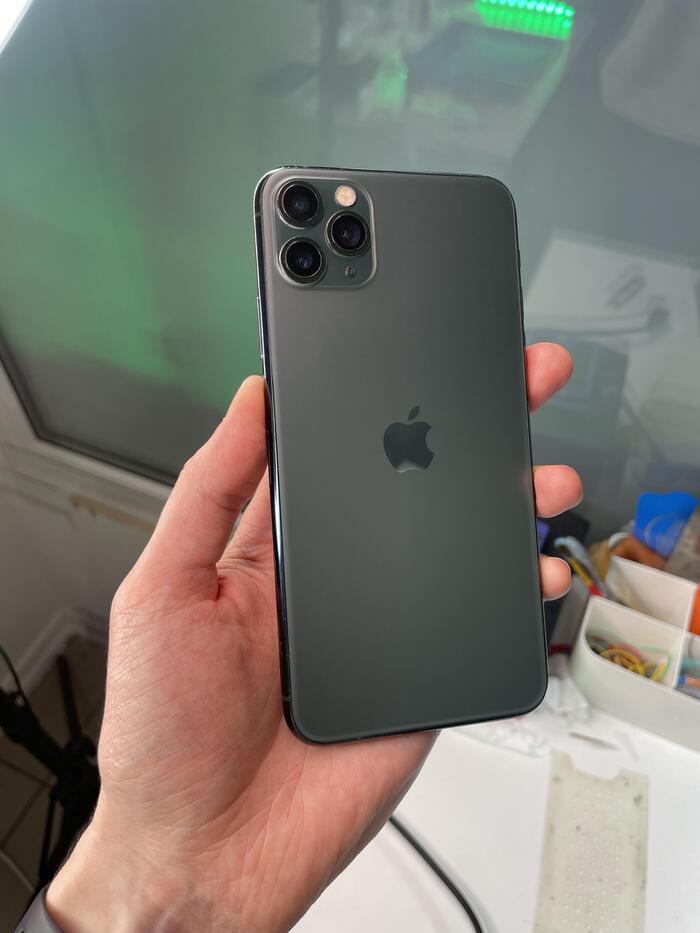

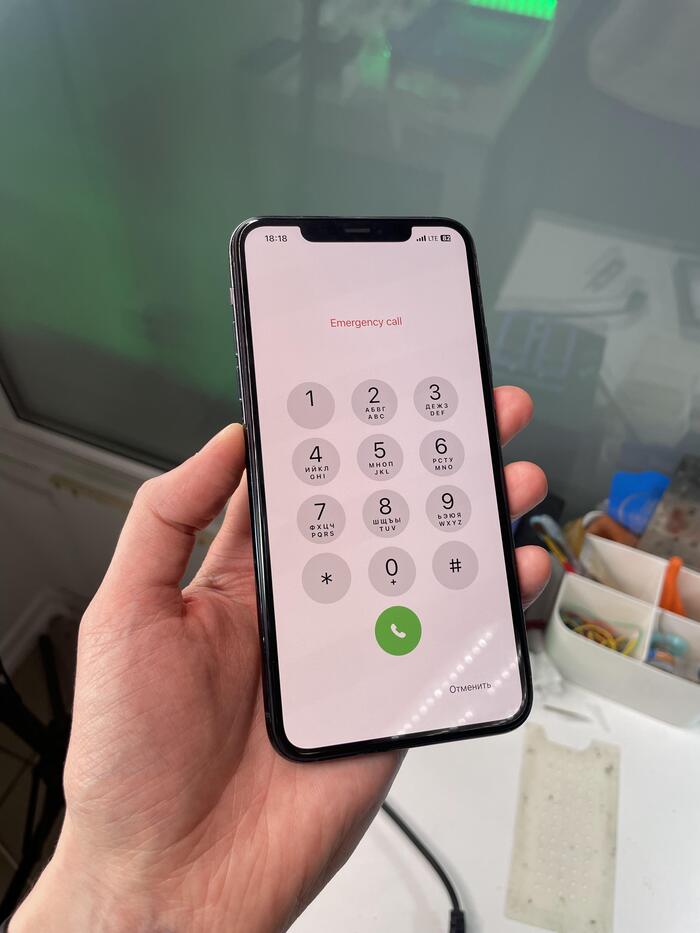

В мои руки попался потрепанный жизнью восстановленный iPhone. Чем же он так примечателен, помимо того, что состоит из китайского корпуса и IPS дисплея? Клиент очень хотел заменить стекло дисплея и утверждал, что в предыдущем сервисе так и сделали. Никаких трудностей не возникло.
1/2
Разбит спереди и сзади.

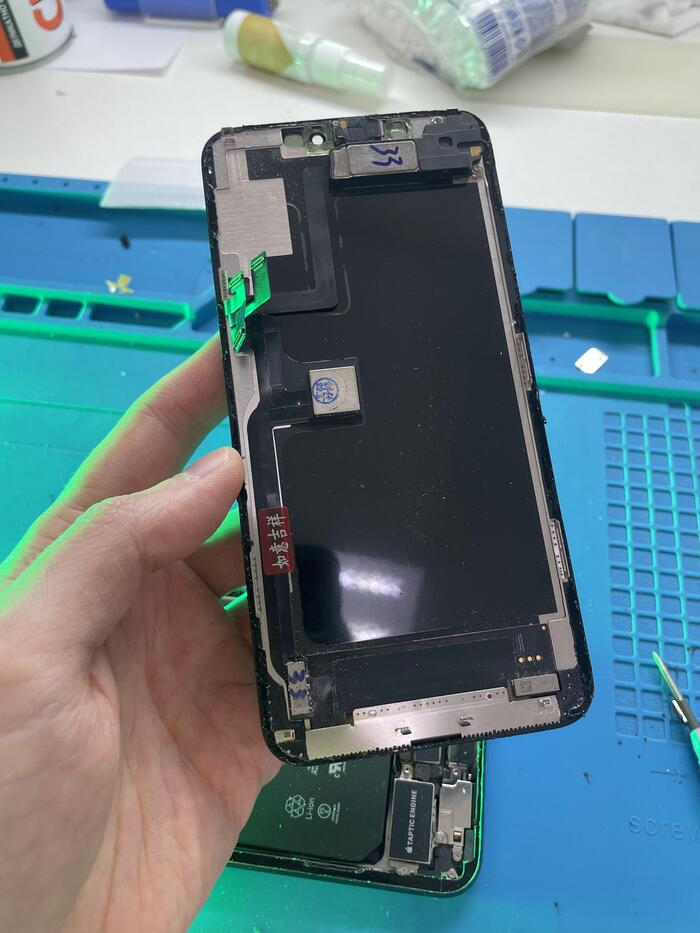

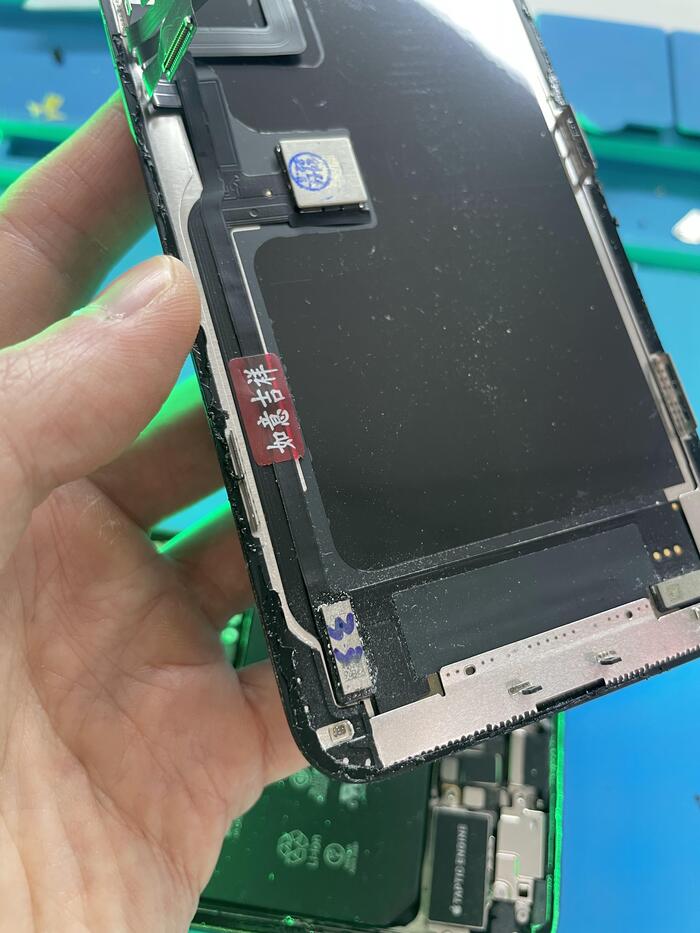

Покрутив в руках и присмотревшись на дисплее было видно килограмм пыли под стеклом. Видимо вообще не заморачивались и на быструю руку налепили. А ведь это реальный уровень недооцененного мастерства переклеить IPS дисплей, который не предназначен по конструкции на этот iPhone. Внутренности облеплены китайскими этикетками и родной чип дисплея припаян. Вокруг микросхемы частицы припоя - его просто накинули поверх не снимая компаунда и не накатывая новые шары. Работает же и нормально.
1/4

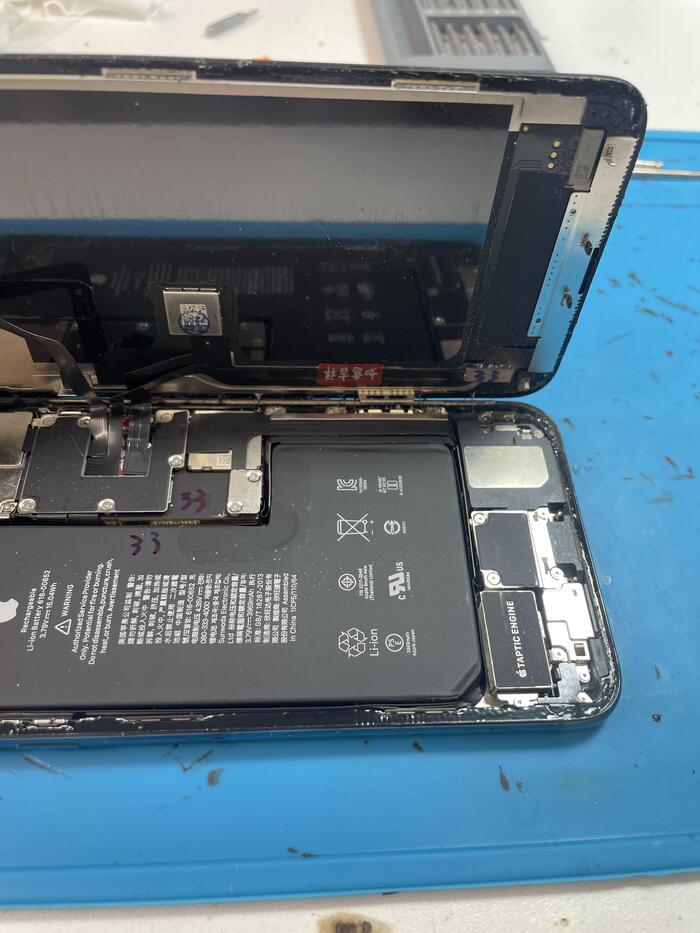

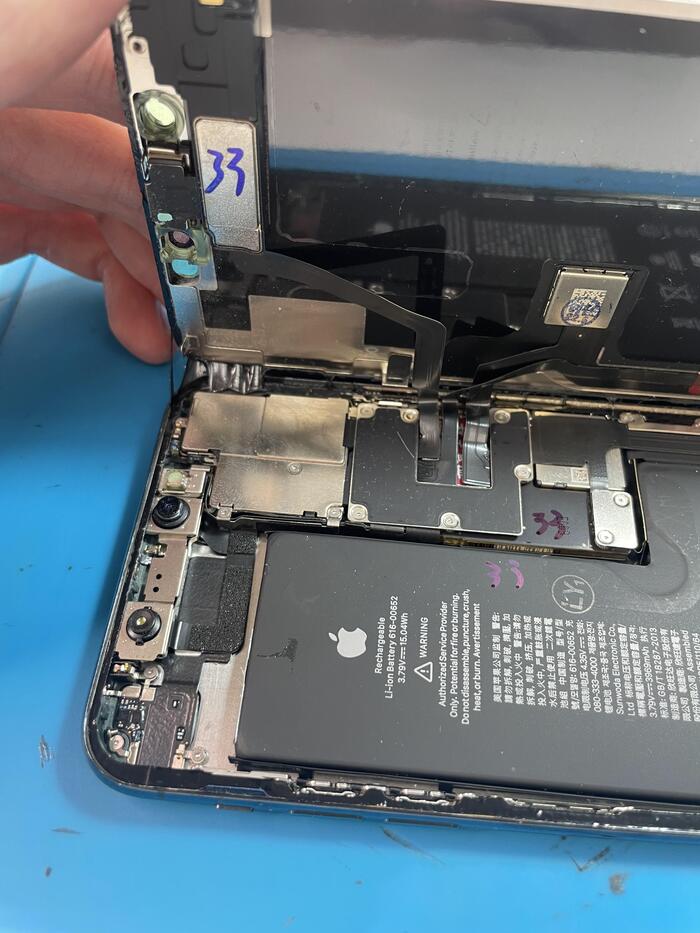

Оригинал ни разу не вскрывался.
Предложил клиенту поменять корпус и дисплей на оригинал, но сошлись на том, что меняем только заднюю крышку, а дисплей поставим оригинальный без уведомления о замене. Действую по старой схеме- вынимаю все внутренности устройства, затем снимаю битую крышку, все зачищаю, обезжириваю и ставлю новое стекло. После сборки всех компонентов обратно проверяю все функции согласно моему списку. Раньше не сильно уделял этому внимание, но опыт учит, что нельзя пропускать этот пункт даже если менялся только дисплей.
1/2
Оригинальный дисплей без уведомлений о замене.
После установки оригинального экрана клиент обратил внимание, что цветопередача дисплея изменилась. Но так и не понял в лучшую или худшую сторону)) Думаю время покажет, что мы все сделали правильно и отправили переклееную копию в мусорку.
В ремонте моноблок HP Spectre One 23-e000er. Заявленная проблема: не работает вентилятор охлаждения.
Видосик внизу, кому смотреть удобнее и там несколько подробнее...
Все же банально... Правда? Все могут заменить вентилятор. Но затык в том, что такую вертушку не удалось найти нигде. Пара БУшек мелькало, но под заказ из других городов и без гарантий.
Не проблема. Опыт есть. Несколько раз делал подобную работу на моноблоках Lenovo и HP.
Снимаем крышку:
Действительно, крыльчатка вентилятора не крутится (хотя при вращении пальцем ход хороший), а на экране ошибка: 511-CPU fan not detected.
Покатавшись по поставщикам, нашел похожий новый вентилятор от какой-то соседней модели HP. Подкинул его:
Крутится штатно. Проблема в том, что он больше родного и в корпус моноблока никак не лезет.
Будем собирать из двух вертушек одну.
Вот оба вентилятора без крышек (слева родной, справа приобретенный):
Основной фактор для нас - размер крыльчатки. Собственно, по нему и подбирал вентилятор. Они почти одинаковые.
Наша задача: вырезать сердце новому вентилятору и внедрить его в старое тело. Сразу предупрежу, что вынимать втулку из нового и вплавлять ее в старый - не лучшая идея.
Перерезаем направляющие:
Пока не аккуратно, но красоту позже наведем.
Теперь задача: вклеить новую сердцевину в старый корпус.
После подгонки выглядит так:
Чтобы дальше было проще работать, зафиксировал это дело подручным клеем (в данном случае Е-8000). В дальнейшем он легко удаляется.
Даем клею минут пол часа подсохнуть (что-то глазки, как помидорки, вспомнились...)
Затем разводим Поксипол и наносим его с противоположной стороны:
Даем Поксиполу застыть.
Пластик у родного вентилятора термостойкий. Не знаю, какой именно. Но на не высокую температуру ему пофиг, а при высокой - он крошится. Собственно, по этой причине и используем эпоксидку. А то можно было бы вплавить проволоку и пластиком (ABS или PC) залить.
Теперь удаляем Е-8000 и армируем гофрированной проволокой из нержавейки. Я ее использую для восстановления корпусов ноутбуков. Пока проволоку только прихватил, чтобы не убегала.
Теперь запоксиполим то, что еще не запоксиполенно. Ну и выводим провода, как положено. Вот что получилось:
Готово.
Прикручиваем крышку и отправляем на тесты... Тест проца с флешки PE:
Отлично!
Подключаем тестовый SSD с Виндой 10 и при установке дров аппарат гаснет и больше не желает включаться. Ок. Все питания есть. Прошиваем БИОС на программаторе и аппарат снова в строю. Ставим драйверы и запускаем мохнатика. Температура 60 гр, график выравнивается. Ну отлично же? А ... нет. Пропадает картинка. И так каждый раз.
Вывод только один в голову приходит: аппарат работал без вертушки и видеочип сильно приболел - болезнь не совместима с жизнью. Уточнили у клиента: а что собственно происходило с аппаратом? В общем, он был почти новый, когда его списали в конторе и отправили на склад пылиться. Затем, кто-то его взял себе, но пользовался не долго. И он снова вернулся на склад. Ну и потом его забрал клиент. Понял, что не работает вентилятор. Пытался найти замену, но безуспешно. Теперь моноблок у нас.
К слову, в этом агрегате есть фаза питания видеоядра процессора, но ее занулили. Но и это не все... ШИМ, который, по идее, должен двумя фазами питать дискретку, питает ее только одной фазой. А вторая его фаза идет на встройку, которую занулили. Pegatron (производитель мамки) - вы чего там курите???
В общем, сообщили клиенту. Он захотел менять видак. Ну менять, так менять... Сложно что ли...
Заменили. Теперь все гуд. Тесты крутятся и все в порядке.
Тут скрин из видео. Не очень качественный, но видно, что температура 67 гр, график ровный более 17 минут. В общем, день на разных тестах моноблох выдержал.
