Я бы назвал этот пост «Не забывай с чего ты начал» или история одного Doogee.
Опять же, все посты начинаются одинаково, сижу я значит, никого не трогаю, не создаю никому проблем, кроме вражеской команды своими хэдшотами. Пишет мне один парень с чата, и говорит:
«Псс, парень, не хочешь немного гемороя?»
«Есть смысл делать? Можешь заняться? Сколько будет стоить?» и присылает первое фото.
Перед нами во всей красе, на фото, телефон с кричащим названием “Doogee”, с не менее кричащей надписью о помощи, в виде «Dm-verification corrupt».
Значит договариваемся, чтобы это чудо китайской инженерной мысли, оказалось у меня. Спокойно доигрываем Миражик, потом еще один. Ждем 2 дня пока курьер доставит телефон до меня. Как только трубка попала ко мне в руки, в офисе заиграла музыка из шоу «Интуиция», я принялся угадывать что же это за модель и че вообще делать?
Собственно, тыкаем в кнопку вкл, реакции 0, оставляем на зарядке на 30-40 мин, получаем просто цикличный бутлуп, вынув кабель телефон просто отключается.
Ну что ж, видимо придется толкать аккумулятор. Еще минут через 30 пробуем включить с кнопки и о чудо, телефон в цикличном бутлупе но уже без подключения кабеля.

Попытка запуска режимов фастбут и рекавери, к моему удивлению увенчались успехом.
В рекавери же, и удалось посмотреть модель, дамы и господа представляю ваше у вниманию:DOOGGE X93, и до написания этого поста мне кажется что про эту модель слышали только избранные. И да, я не ошибся, попытавшись загуглить название модели с сочетанием 4pda, я не нашел ветки устройства, а соответственно не нашел и прошивок.
Попробовав свои же советы, несколькими постами выше, я был послан… искать прошивку.
Потратив минут 30, нашел только одно упоминание этого устройства на профильных форумах, тема звучала так:
«Помогите, найти прошивку на Doogee X93», и мне помогите подумал я.
И кстати ему помогли, только вот проблема в том, чтобы скачать ту прошивку которую разместили на форуме, надо обладать статусов VIP на форуме, а че я не VIP снова подумал я.
Ознакомившись немного с форумом, я понял что випом на сутки можно стать всего за сотку. Значит жму стать випом, они мне плати 103 рубля с комиссией,(я чувствую уже подвох) соглашаюсь, а они мне ну еще 100% комиссия как бы у нас.
Оплачиваю 206 рублей, становлюсь на форуме «важным», качаю прошивку, казалось счастье так близко.
5-7 минут качается прошивка, еще 2 секунды открывается Chimera Tool, еще 5 дней минут Unlock tool. Ну и MTK bypass на всякий случай.

Вооружился я знатно, вот только зачем?
Раньше, я уже писал что на большинстве процессоров МТК, прелоадер защищен от записи, и просто взять и прошить нельзя, нужно использовать платные программы с обходами этих самых защит.
Значит подключаю в прелоадер телефон, а химера не может его считать, анлоктул тоже сопротивляется, только один МТК бейпасс играет на моей стороне, делает обход авторизации, и говорит «давай прошивай». Но ни одна прога его не подхватывает.
20 минут безуспешных попыток, 30 минут раздумий, 10 минут копаюсь в чертогах разума и понимаю, что процессор там достаточно древний, еще тех самых времен, когда защиты от прошивки еще и в помнине не было.
Открываю первый попавшийся на рабочем столе SP Flash Tool, попутно закрывая все остальное. Загружаем скаттер файл, нажимаем флеш, подключаем выключенный телефон и все полоска прошивки полетела в сторону 100%.
Минут 5 шьется, минут 25 запускается.
И все готово ✅

P.s
А потом, у меня иногда спрашивают, а че так дорого 1000 рублей за такой телефон?
P.p.s
На момент написания поста, из випов меня перевели в обычные смертные. Прошивку могу прислать если кому нужна будет.

Мой телеграмм канал

Сегодня я расскажу как ASUS вливает бабки в наш рынок, а так же сколько будет стоить отремонтировать их игровую звонилку за вменяемые деньги для любителей мобильного ГЕЙминга)

Недавно я делал пост о замене стекла на Asus ROG Phone 6, от которого у меня сгорело всё, что ниже спины. Про ROG 7-й серии даже нечего было писать, потому что всё то же самое. Даже стекло от 6 серии оставили.

С тех пор мы отремонтировали кучу таких трубок и привыкли к странной сборке, поэтому было интересно что сделают в 8 серии и посмотреть, насколько сложнее стал ремонт этой вундервафли.

При этом 8-ю серию долго не приносили в ремонт, хотя, судя по авито, их купили намного больше, чем 6-ю и 7-ю серии. Видимо, реклама у Вилсакома, Айшопперс и других «независимых» блогеров начала работать)

Я вообще заметил, что Asus решила воспользоваться освободившимся рынком, с которого свалили все конкуренты, и активно начала покупать всех блогеров, до которых может дотянуться. Потому что Asus — китайская компания, а Си Цзиньпин не запрещал торговлю с РФ, в отличие от других зарубежных стран.

И если раньше о ROG никто не знал, то теперь, благодаря миллионам юаней, вложенных в маркетинг, и сотне «честных» обзоров, их покупают гораздо активнее для игры в танки и Genshin Impact на фаянсовом троне)

Так что к нам спустя время всё-таки попал этот игровой RGB супер дупер мега топ за свои деньги, который не выдержал резкого торможения на полной скорости о твёрдую поверхность.

Знакомьтесь: Asus ROG Phone 8, который жестко проиграл гравитации)

Приложило его нормально, даже корпус замяло внутрь)

От такого разбития дисплей на 6 или 7 серии сразу бы отлетел в Вальгалу, весело хрустнув. Но в 8 серии поменяли технологию матриц с стеклянных Hard Oled, на пленочные Soft Oled. Из за чего дисплеи стали явно устойчивее к падениям.

Но у таких дисплеев есть один мааааааленький минус - ЦЕНА)

Потому что теперь дисплей в закупке стоит в 27-34к вечнодеревянных славянских рупий.

В отличии от 6 и 7 серии, дисплей на который стоит почти в 7 раз дешевле)

Так что на 8 серию менять дисплей будет очень больно и дорого, а учитывая что у нас разбито только стекло и нет пятен, полос и прочих дефектов, то можно сэкономить на ремонте в 2 раза просто заменив стекло на новое. Этим мы и займемся)

Для начала кидаем нашу вундервафлю на подогрев, чтобы снять заднюю крышку, которая сидит на двустороннем скотче.

Там же на крышке располагается шлейф RGB подсветки и NFC антенны и стоят эти крышки тоже одуревших денег. Так что ремонт игровых трубок - удовольствие не дешевое)

А учитывая что 8 рог инженеры собирали через то же место, что и предыдущие модели, мы сделаем финт ушами и чтобы не тратить часы на разборку и сборку сотни шлейфов с последующим самовозгоранием нижепоясничного отдела как в предыдущем посте, мы не будем разбирать весь телефон и а снимем только самое нужное.

Плюс дисплей теперь с мягкой матрицей и сидит на проклейке в раме, не имея дополнительных шлейфов, поэтому выклеивать его для замены стекла не потребуется.

Для начала отключаем аккумулятор и снимаем камеры с верхним динамиком. Тк все остальные запчасти спокойно переносят нагрев и давление в 7 атмосфер при склейке стекла.

Затем нужно вычистить все осколки в углу чтобы они не разорвали матрицу при срезке.

И срезать струной разбитое стекло на сепараторе.

Далее чистим матрицу от старого оптического клея специальной спицей.

Натираем матрицу до блеска меламиновой губкой с изопропилом.

И достаем новое стекло для замены.

А затем руками Узбекского Сталлоне центруем матрицу с новым стеклом в антипылевой комнате и склеиваем все это дело в вакуумном прессе.

И собираем китайскую вундервафлю обратно.

Готово, Рог Фон теперь как новый, только угол помят)

Ну и олеофоб проверим, куда же без него?)

Замена стекла вышла в 14900р, вместо замены дисплея за 36900р. Такие дела)

А я пошёл дальше починять примусы)

Всем удачных ремонтов!

г. Санкт-Петербург

Все цены на ремонт есть на сайте.

Плюс есть бесплатная доставка по всей России от 5000р заказа.

А так же скидки на первый ремонт — 3%, на второй — 5%.

Дальше, чем больше ремонтов, тем больше скидка! До 20%

А сам ремонт можно спокойно оплатить в рассрочку через Яндекс Сплит без процентов на 4-6 месяцев)

Я ВКонтакте

Я в Телеграме

Я в Ютубе

Канал в телеграм с новостями

Интересные посты (Осторожно! Много букв):

Как восстановить олеофобное покрытие на своем телефоне?

Насколько прочное стекло используют в мобильных телефонах?

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

С чем едят Amoled и OLED матрицы

Как гниют самсунги

Как гниют китайцы

А так же приглашаю всех желающих в комменты для совместного веселья)

Ну а тем, кто напишет, что пост реклама - пришлю мемы с мобильным ГЕЙмингом)

Ну если с ошибкой «Dm-verify corruption», стало более менее понятно, то вот про ошибку «nv data corruption» разговора не было.
Где встречается? Почему так происходит? И что это за раздел такой? И почему после «Я же просто прошил через Flash tool с Format all and download»? А ну и способ решения
Чаще всего эту ошибку встречал в телефонах Xiaomi/Redmi/Poco. Чаще на процессорах МТК.
Произойти это может только в одном случае, когда кривыми руками начали нашивать без изучения инструкций.

Важно ☝🏻
делайте бекапы прежде чем вмешиваться в прошивку телефона чтобы избежать неприятных и дорогих ситуаций.

Собственно раздел nvdata как правило хранит в себе имей, серийник, мак адреса, прошивку модуля связи.
На МТК как и раньше очень легко затереть этот раздел, но восстановить через инженерное меню как раньше уже нельзя, AT+EGMR=1.7, «imei» (ставь класс если помнишь эту команду 😄)

Сейчас как правило имеи зашифрованы, и на большинстве устройств восстанавливаться второй имей.
Иногда поднимаются имеи после инженерной прошивки(лотерейка)
Собственно из-за затертого раздела Сяоми могут перегружаться и падать в рекавери с данной ошибкой.
Оба имея же можно восстановить в различных програмах, с патчем сертификата, но в основном работает до сброса или обновления.
Так же есть способ RSA, лично еще не тестил.
На фото 2 сяоми, которые были восстановлены после ошибки nvdata corruption


Мой телеграм канал

Сегодня на обзоре устаревший iphone 13, который слегка затормозил об диван с отпружиниванием в стену как на батуте)

И у телефона внезапно потухла сеть.

Долго искать проблему не пришлось, она сама нашлась после распайки плат

Собсно вот:

Ерунда

Делов на час.

Так как тут мало повреждённых контактов, то буду восстанавливать контакты без перемычек.

Расчищаю полигоны

Одному контакту конечно совсем стало плохо, его хвост, уходящий во второй слой платы чуть вырвало, поэтому пришлось глянуть в схему слоёв и немного поскоблить

Припаяв к этой дорожке небольшую перемычку

Которую потом закрепил на УФ маску для устойчивости.

Как можете заметить на фотокарточке выше, на расчищенные полигоны я добавил немного припоя, чтобы выравнить высоту относительно целых контактов.

Вот теперь хорошо

Для сравнения масштабов и толщины самой перемычки пришлось употребить комара, вот его ебa питальник:

Далее проще простого - ошариваю нижнюю доску и готовлю платы к спайке

А потом наряжаю во всякие подушки и термоинтерфейсы

И вся такая нарядная запихивается обратно в корпус

Но при проверке не взлетела основная камера

Ну тоже сломалась от удара, с кем не бывает)

Поэтому для удешевления ремонта использую сборку из двух не рабочих в одну

На одной моей не работал ширик, а на клиентской основной модуль.

Проще перекинуть широкоуголку, чем возиться с основной камерой

Готово:

Далее всё вычищается, делается влагозащитная проклейка, которая защитит от дождя, снега и кратковременного попадания телефона в дистилированную воду, а также приводится в презентабельный вид для фотосессии

Следом окончательные проверки затрагиваемых функций

Дисплей был уже менянный не мной если что.

Камера естественно с уведомлением и заморачиваться с китайскими прослойками, которые стабильно на новых ios не работают, не стал, а вот дисплеи я привязываю всегда и они становятся родными для телефона Никаких ошибок и уведомлений. Смены ios вообще не страшны.

Довольно простой ремонт по времени вышел на 3 часа с конечной стоимостью всего в 15 тысяч.

Ожидание в очереди 2 недели.

Не парьтесь за модульку!

Замена дисплеев, аккумуляторов, корпуса и крышек, мелкие апгрейды по типу увеличения памяти на яблоках и макбуках м1 и выше я делаю без доплат в порядке живой очереди день в день. Это ерунда на пару часов, а то и меньше.

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Причём китайское techo, infinix, Sony, blackberry, Nokia и любой планшет от ноунейминговых компаний в ремонт НЕ БЕРУ.

Ноуты, видеокарты, часы и наушники не делаю!

Переклейкой и полировкой стекла не занимаюсь!

Ставлю дисплей только оригинал!

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Инста пока шевелиться не собирается, и так на одного слишком много соц.сетей, но если интересно, то вот:

https://www.instagram.com/__rfon

Туда писать ничего не нужно, я там не отвечаю, лень VPN врубать)

Прямая дичка:

t.me/RFon_service

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))

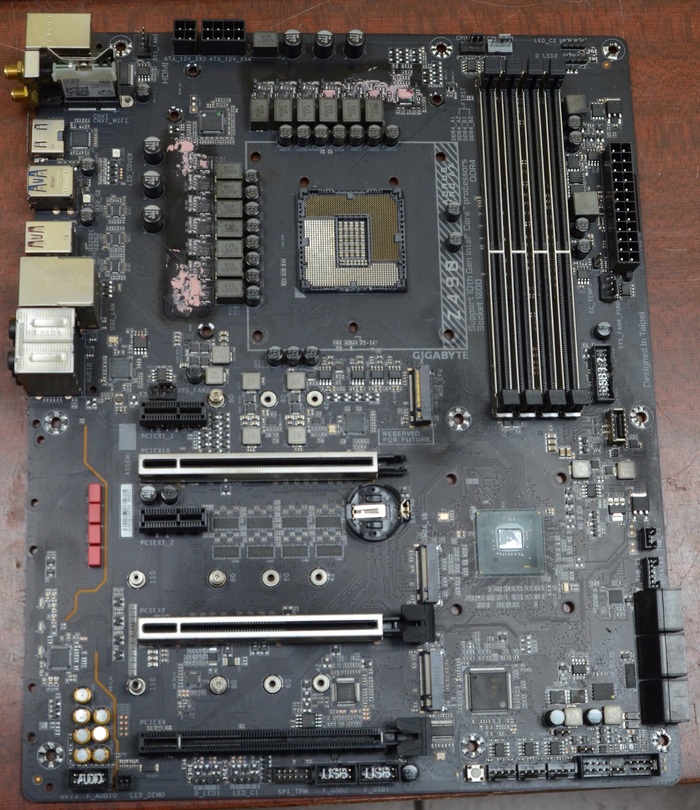

Принесли в ремонт мать. Со слов клиента моргнул свет и мать больше не реагирует на кнопку включения. Вот такая красотка

Первичная диагностика показала КЗ по 3vDual и заниженное сопротивление в 1 Ом по 3,3 вольта. Приговорил к замене хаб, согласовал стоимость ремонта и после недолгого ожидания хаб у меня. Приступаю к ремонту. Раздеваю мать для паяльной станции

Термопрокладки на зоне VRM уже сдохли, заменю во время сборки. Старый хаб еще на месте и рядом новый уже отреболеный

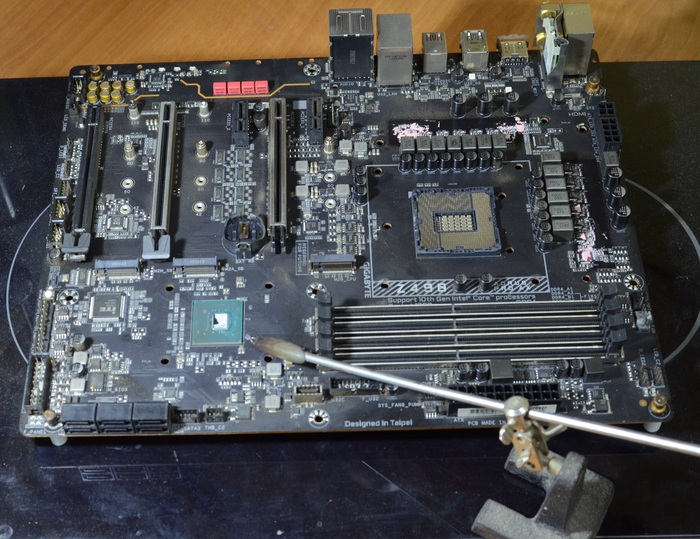

Отправляю мать на паяльную станцию

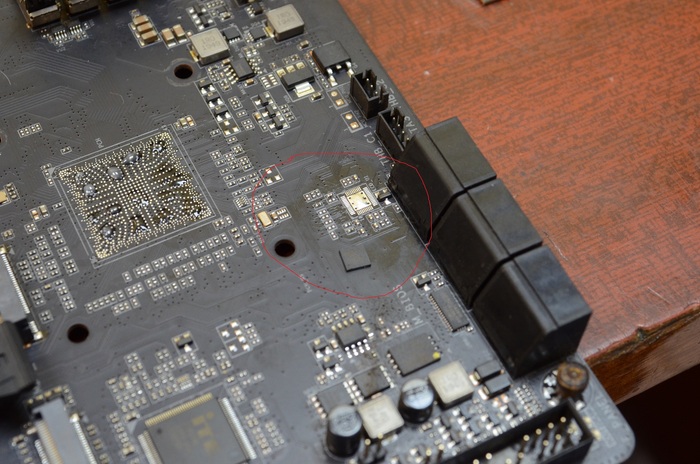

Снимаю хаб и чищу посадочное место

После снятия хаба поднялось сопротивление на 3vDual до 26 Ом, маловато как-то. По 3,3 вольта сопротивление не выросло. Поиск привел к микрухе отвечающей за подсветку и какого-то хрена за QFlash

Посадил на место новый хаб и во время первого запуска мать сказала: - "Иди на хер, хрен тебе, а не старт". Следующим под подозрение попал мультиконтроллер

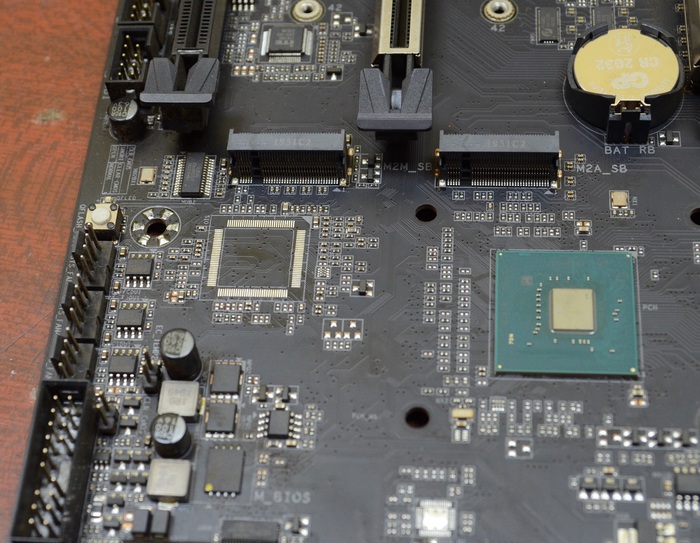

Демонтирую и сопротивление по 3vDual выросло до килоомов. Меняю мульт на донорский и пробую стартовать. Мать включилась, но нет инициализации. Оказалась еще до кучи дохлая SPI Flash. Меняю и прошиваю на донорскую

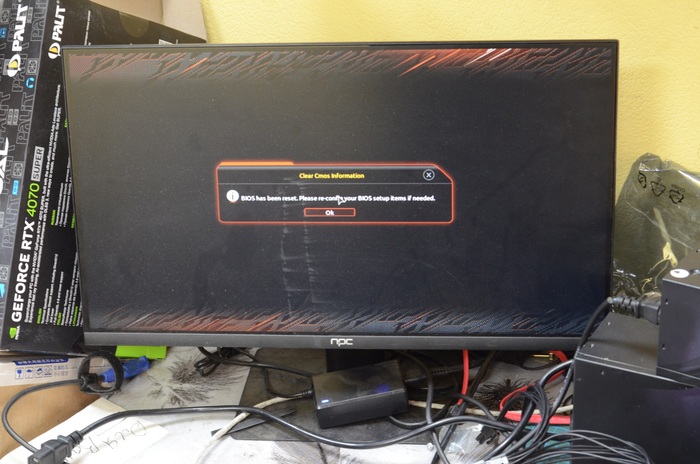

Кулера крутятся, бабки мутятся. Ну и результат на картинке

Далее сборка, тесты и выдача клиенту.

Так почему же не полноценный ремонт спросите вы? Ответ кроется за той мелкой микрухой отвечающей за подсветку и QFlash, ее сука нет ни где. Только искать подобную мать в качестве донора. В итоге не работает подсветка корпуса и USB 2.0 отвечающий за QFlash. Но клиенту это не критично.

За сим все, до новых встреч. Вопросы по ремонту можно задать тут

В последнее время, достаточно много трубок с данной проблемой, значит пришла пора написать пост и разобраться что такое «Dm-verity corruption»

dm-verity - это функция безопасности Android, которая используется для проверки целостности операционной системы. Она работает путем вычисления хэша разделов системы и сравнения их с хэшами, хранящимися в безопасном хранилище. Если хэши не совпадают, это означает, что система была повреждена, и dn-verity отображает сообщение об ошибке.
Почему возникает ошибка?
Ошибки dn-verity corruption могут возникать по нескольким причинам, в том числе:
• Повреждение системных файлов: Это может произойти из-за сбоя системы, вирусной инфекции или неправильного обновления программного обеспечения.
• Неправильная конфигурация: В некоторых случаях ошибка может быть вызвана неправильной конфигурацией программного обеспечения.
• Проблемы с аппаратным обеспечением: В редких случаях ошибка может быть вызвана проблемами с аппаратным обеспечением, например, с флеш-памятью.
• В последнее время, возникают ошибки при замене экрана на некоторых сяоми(Redmi 12c/Redmi 13c)
Что делать?
Если вы видите ошибку dm-verity corruption, вам следует сначала попробовать перезагрузить телефон. Если это не поможет, вам нужно будет выполнить сброс настроек к заводским.

Как избежать ошибки?
Чтобы избежать ошибок dn-verity corruption, важно:
• Обновлять программное обеспечение телефона до последних версий.
• Использовать только официальные приложения и обновления.
• Защищать телефон от вирусов и вредоносных программ.
• Регулярно делать резервные копии данных.
• Не менять дисплейчики на Сяоми

Парочка вариантов как решить проблему
• Завести телефон в режим Fastboot, открыть adb platform tools, запустить командную строку и прописать
Fastboot oem cdms(сохраняет данные в случае успеха)
• Определить процессор, если это МТК, запустить Unlock Tool, выбрать вкладку МТК, сделать Unlock bootloader, выбрать dm-verify patch, бут не закрывать, будет orange state(Данные не сохраняться)
• Если телефон запускается после ошибки, при нажатии кнопки, нужно зайти в настройки для разработчиков, включить отладку по Usb, там же в platform tools, открыть командую строку
Dm-verity enforcing(при успехе данные останутся)
• Прошить целиком телефон или при наличии открытого загрузчика можно прошить один раздел со стоковой прошивки
fastboot flash vbmeta --disable-verity --disable-verification vbmeta.img


Ссылка на группу в тг
https://t.me/proproshivka

Сегодня я расскажу, как чинить эти ваши складные смартфоны и с чем их едят. А также о том, как можно сломать корейскую вундервафлю за 170 тысяч рублей просто неудачно сложив.

Я уже писал пост о том, как выходят из строя раскладушки на примере Samsung Z Flip 4 за 80 тысяч рублей.

Тогда на флипе просто забился шарнир, и из-за этого сломалось стекло на сгибе, в результате чего дисплей отлетел в вальгалу.

А сегодня у нас случай поинтереснее: на ремонте складной смартфон за 170 тысяч рублей, который после включения зависает на логотипе и бесконечно перезагружается, пока не сядет батарея.

Знакомьтесь: раскладушка по цене автомобиля из нулевых — Samsung Galaxy Z Fold 4.

На обычном телефоне такие симптомы указывали бы на отвал процессора, но наш телефон не обычный, а складной, а значит тут всё по другому, так что надеваем шапочку из фольги и включаем Шерлока Холмса для расследования причины такого поведения.

А причину покажет вскрытие, так что приступим)

Нагреваем смартфон до 100 градусов и с помощью изопропилового спирта, плёнки и ручной магии снимаем заднюю крышку.

Заклеиваем объективы камер специальными стикерами и вынимаем левую материнскую плату.

Видим два межплатных шлейфа, один из которых двухслойный.

Вот они у нас и поломались где-то посередине в месте складывания из-за мусора в шарнире.

Как мы помним у фолдов нет влагозащиты, поэтому весь мусор, шерсть и пыль попадают в механизм складывания и начинают там весело хрустеть.

Из-за перелома шлейфов телефон перестаёт видеть вторую часть платы, поэтому могут отвалиться некоторые функции, например, Wi-Fi, Bluetooth, или телефон вообще перестанет включаться или загружаться, потому что с половиной внутрянки фолды работать не могут.

Так что у фолдов коллективная ответственность как в армии. Один накосячил, а отдуваются все)

Умрет 1 акб из двух - умрет вся труба сразу. Тоже самое со шлейфами. Телефон не увидел вторую часть платы из за поломанного шлейфа? Ну значит и загружаться то не особо то и нужно)

Причем эти шлейфы проходят прямо через механизм складывания, а это значит, что для их замены придётся разобрать весь телефон, включая очень дорогие дисплеи.

Samsung вообще не предусматривали ремонт и замену этих шлейфов, поэтому официальные сервисные центры предложат только замену всего дисплейного модуля в рамке за 60 тысяч рублей.

Я же попробую заменить только эти два межплатных шлейфа и сделать ремонт в 3 раза дешевле)

Начнём с внешнего дисплея, потому что под ним находится вторая часть материнской платы, до которой нужно добраться.

При этом нужно постараться снять его целым и невредимым, так как он вклеен намертво и нужно применить особую ручную магию и немного мата, чтобы снять его не ушатав)

Затем снимаем очень дорогой внутренний дисплей, который приклеен к рамке на магнитах и двухстороннем скотче.

Замена такого дисплея обойдётся в 60к вечнодеревянных славянских рупий, поэтому снимать его нужно максимально аккуратно)

Под внутренним дисплеем находится механизм складывания, который крепится к корпусу сотней винтов, которые нам придётся открутить)

После полной разборки шарнира видим те самые шлейфы, которые проходят прямо через механизм складывания немного забившийся мусором.

А вот как гнётся этот шлейф при раскрытии смартфона.

Снимаем все защитные заглушки, очищаем влагозащитный герметик и достаем повреждённый шлейф.

Шлейфы меняются комплектом, поэтому заменим и верхний, и нижний.

Заодно почистим бензином механизм складывания от пыли и грязи.

Устанавливаем новые шлейфы и чистые шарниры на место.

Проверяем что ничего не хрустит и собираем механизм складывания обратно в корпус и проверяем как складывается)

Затем проверяем, что вундервафля воскресла и не собирается умирать)

И заливаем шлейфы водостойким гелем, как в оригинале.

Затем вклеиваем обратно оба дисплея, собираем телефон на термоклей, двусторонний скотч, полиуретановый герметик и кидаем телефон в морозилку на 10 минут, чтобы клей схватился.

И получаем готовую корейскую раскладушку)

Проверяем, как красиво складывается)

И выдаем корейца обратно, обменивая его на деньги)

Стоимость замены шлейфов с чисткой шарнира составила 19 900 рублей вместо 60 000 рублей за замену дисплея.

Но добраться до них не ушатав оба дисплея - задача не самая простая, поэтому неудивительно что мало кто берется восстанавливать фолды.

А я пошёл дальше воскрешать пациентов)

Всем удачных ремонтов!

г. Санкт-Петербург

Все цены на ремонт есть на сайте.

Плюс есть бесплатная доставка по всей России от 5000р заказа.

А так же скидки на первый ремонт — 3%, на второй — 5%.

Дальше, чем больше ремонтов, тем больше скидка! До 20%

А с недавнего времени у нас можно оплатить ремонт в рассрочку через Яндекс Сплит без процентов)

Я ВКонтакте

Я в Телеграме

Я в Ютубе

Канал в телеграм с новостями

Интересные посты (Осторожно! Много букв):

Как восстановить олеофобное покрытие на своем телефоне?

Насколько прочное стекло используют в мобильных телефонах?

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

С чем едят Amoled и OLED матрицы

Как гниют самсунги

Как гниют китайцы

А так же приглашаю всех желающих в комменты для совместного веселья)

Ну а тем, кто напишет, что пост реклама - пришлю мемы с Артемием Лебедевым)
