Чтобы найти журнал паники на устройстве, перейдите (в каруселе фото наглядно)
«Настройки» -> «Конфиденциальность» -> «Аналитика и улучшения» -> «Данные аналитики» -> прокрутите страницу вниз до файлов, начинающихся с «panic-full...», и нажмите на самый последний по дате файл.

Затем вам нужно будет просмотреть текст на предмет ключевых слов, которые могут указать вам на причину.

Для iPhone SE, 7, 7+, 8, 8+, X, XS, XS MAX, XR, 11, 11 PRO, 11 PRO MAX, 12, 12 PRO, 12 PRO MAX чаще всех встречаются :

TG0B или TG0V — это связано с батареей, коннектором на плате либо контроллером Tigris

Prs0 или Mic1 — барометр и нижний левый микрофон, оба компонента на шлейфе порта зарядки, на SE 2 бывает изза не верной ревизии микрофонов нужен GWM1 или GWM2

Ключевое слово не всегда указывает на конкретную деталь, иногда это лишь направление поиска в таких случаях потребуется помощь квалифицированного инженера.
Например:
- mic1 на SE 2 бывает изза не верной ревизии микрофонов нужен GWM1 или GWM2, а также бывает обрыв под SIM лотком в слоях платы.

Расшифровка panic-full:

"AOP PANIC-Pressure Controller" – Это барометр. Попробуйте заменить нижний шлейф.
"ANS/ANS2" – Это NAND. Попробуйте прошить с удалением данных.
"ANS/ANS2", "recovarable" – Это NAND. Попробуйте прошить с удалением данных.
"SD: 0 Missing sensor(s): TG0B или TG0V" — это связано с батареей, коннектором на плате либо контроллером Tigris.
"AOP PANIC-SCMto:0-prox" – Это датчик приближения.
"AOP PANIC - No pulse on 0x11678a0 - power(2)" - кнопка включения, либо верхний шлейф
"AOP PANIC - No pulse on 0x11678a0 - main(5)" - это может быть шлейф кнопок громкости или датчик приближения
"AOP PANIC - SCMto:1 - prox(7)" - это датчик приближения.
"AOP PANIC - SCMto:2 - pearl(6)" - это питание датчика приближения.
"Kernel data abort" – Это процессор.
"Missing sensor(s): mic*" – Это микрофон (зависит от номера микрофона):
mic1 – нижний левый микрофон (на SE 2 бывает из-за не верной ревизии микрофонов нужен GWM1 или GWM2)
mic2 – рядом со вспышкой фонариком
mic3 - рядом с фронтальной камерой.
mic4 - нижний правый микрофон.
"SD: 1 Missing sensor(s): Prs0" – Это барометр.
"AppleSocHot: hot hot hot" – Это процессор или контроллер питания.
"L2C/LLC" – Это северный усилитель. Попробуйте заменить верхний шлейф, если не поможет – проблема с аудиокодеком.
"Prev-next/LSU" – Это кварцевый генератор часов.
"NO pulse on" – Это вибромотор или нижний шлейф. Попробуйте заменить вибромотор, если не поможет – замените нижний шлейф.
"nvme" – Это проблема с памятью.
"Lm3539" – Это драйвер подсветки. Попробуйте заменить экран.
"mic-temp-sens2" – Это микрофон у вспышки с фонариком. Попробуйте заменить шлейф вспышки с микрофоном.
"Kernel instruction fetch Abort" – Это процессор.
"SCL display PMU" – Это драйвер на самом дисплее. Попробуйте заменить дисплей.
"GFX GPU" – Это процессор.
"H3K5 Tglon" – Это аудиокодек или усилители.
"SMC PANIC ASSERTION" – Это верхний шлейф или процессор.
"SEP ROM to glon SMC DATA ABORT" – Это процессор, память или арбитратор.
"CP_COM_NORM REQUEST" – Это процессор, память или камера.
"Dart-disp SMMU error" – Это основная камера. Попробуйте заменить основную камеру.
"Firmware fatal" – Это программное обеспечение.
"Initproc exited" – Это кварцевый генератор.
"Invalid queue element linkage" – Это NAND.
"AGXG10P BONMI" – Это сбой слоев в плате.
"Apple tristar2" – Это контроллер аксессуаров tristar.
"PMP NMI FIQ power(1)-failed" – Это процессор, катушки или контроллер питания.
"Void applesynopsysMIPID SIC glontroller" – Это передний шлейф. Попробуйте заменить верхний шлейф.
"AppleBCMWLAN" – Это Wi-Fi или Bluetooth.
"AOP PANIC" – Неоднозначная ошибка.
"Ememory" – Это память.
"Anc-postnand.c1260 asser failed link" – Это память.
"Stacks routined" – Это аккумулятор. Попробуйте заменить аккумулятор на другой.
"AGXK AGXAcceletor" – Это гироскоп или акселерометр.
"apcie(0)" – Это память.
"apcie(wlan)" – Это Wi-Fi.
"apcie(bt)" – Это Bluetooth.
"Protection Module error" – Это память или арбитратор.
"@AppleMultiFunction Manager" – Это модем.
"@AppleOLYHALPortinterface" – Это Wi-Fi.
"@zalloc" – Отвал процессора.
"@kalloc" – Отвал процессора.
"DCP PANIC ASSERT!AppleDCPSynopsys MIPIDSIControlle" – Это дисплей или микросхема на нем.
"smc-charger" (a, 4020001), 'portmicro (a.4020001), Nap' (a, 4020001), 'audio-codec' (a,4020001)" – Это нижний шлейф.
"AOP Panic - [Eiger.cpp:6221]" – Это барометр.
"i2c2"...."for device audio-speaker-top" - Верхний шлейф либо северный усилитель
"i2c3" .... "for device Roswell" - Это находится на экране. Шлейф тача либо сам дисплей под замену
"i2c3" .... "for display-eeprom" – Микросхема дисплея либо сам дисплей если стоит копия.
"@AppleCS42L77Audio" – Это аудиокодек.
"AOP Panic - unexpected i2c timeout- repair ap 12c worker(2)" – Это верхний шлейф.
"Dart-USB (0xffffffe495a38000)" – Это нижний шлейф, гидра или кракен.
"dxioVizc" – Это арбитратор.
"AOP Panic - Pressure queue blocked" – Это половинки или гироскоп.
"pmap_remove_pv" – Это аккумулятор или гидра.
"Invalid kernel stack pointer" – Это видеоядро. Возможно, поможет реболл.
"BAPES TREE LOOKUP ZONE" – Это память.
"Initproc failed to start" – Это обрыв связи между контроллером питания и процессором.
"AOP Panic Systick Watchog" – Это кнопка Home. Попробуйте заменить кнопку Home.
"device ad5860-AppleS518940xi2c" – Это аудиопроцессор или аудиокодек.
"AppleCS42L75Audio" – Это аудиокодек.
"@vfs_cluster.c: 1061" – Это файловая система. Попробуйте прошить.
"File Radar to: [launchd]" – Это система. Попробуйте прошить с удалением данных.
"SIGNAL, code 9" – Это прошивка или половинки.

У современных айфонов начиная с 13 серии чаще можно обнаружить числа, вместо ключевых слов.
найдите надпись «SMC PANIC - ASSERTION FAILED» ... «Sensor Array» .. «0x....»

iPhone 13 Mini, iPhone 13, iPhone 13 Pro и iPhone 13 Pro Max
Для этой модели найдите надпись «SMC PANIC - ASSERTION FAILED» ... «Sensor Array» .. «0x....»

0x1000 - это шлейф беспроводной зарядки
0x800 - Это нижний шлейф зарядки
0x1800 - Это и нижний шлейф зарядки, и шлейф датчиков на дисплее
0x4000 — Проблема с линией передачи данных аккумулятора
0x400 — только iPhone 13 Mini — проблема с нижней платой

iPhone 14 and iPhone 14 Plus
Для этой модели найдите надпись «SMC PANIC - ASSERTION FAILED» ... «Sensor Array» .. «0x....»

0x400000 - это шлейф беспроводной зарядки
0x100000 - это нижний шлейф зарядки
0x500000 - Проверьте taptic, а также нижний шлейф зарядки
0x200000 - это шлейф датчиков на дисплее
0x500000 - проблема связи с аккумулятором
0x600000 - это шлейф беспроводной зарядки, и шлейф датчиков на дисплее

iPhone 14 Pro and iPhone 14 Pro Max
Для этой модели найдите надпись «SMC PANIC - ASSERTION FAILED» ... «Sensor Array» .. «0x....»

0x80000 - это шлейф датчиков на дисплее
0x40000 - Это нижний шлейф зарядки
0x100000 - Это шлейф кнопки питания
0xc0000 - это шлейф датчиков на дисплее и нижний шлейф зарядки
0x180000 - это шлейф датчиков на дисплее и шлейф кнопки питания
0x140000 - Это кнопка питания и нижний шлейф зарядки
0x1c0000 - Это нижний шлейф зарядки и кнопки питания, а также шлейф датчиков на дисплее
0x20000 — Проблема с половинками плат

iPhone 15 and iPhone 15 Plus
Для этой модели найдите надпись «SMC PANIC - ASSERTION FAILED» ... «Sensor Array» .. «0x....»

0x200000 - это шлейф беспроводной зарядки
0x80000 - это нижний шлейф зарядки
0x100000 - это шлейф датчиков на дисплее
0x280000 - это шлейф беспроводной зарядки + нижний шлейф зарядки

iPhone 15 Pro and iPhone 15 Pro Max
Для этой модели найдите надпись «SMC PANIC - ASSERTION FAILED» ... «Sensor Array» .. «0x....»

0x200000 - Это шлейф датчиков на дисплее (только на 15 Pro , но не на 15 Pro Max.)
0x300000 - Это нижний шлейф зарядки
0x400000 - Это шлейф беспроводной зарядки
0x600000 - Это шлейф датчиков на дисплее и шлейф беспроводной зарядки
0x700000 - Это нижний шлейф зарядки и шлейф беспроводной зарядки
0xa1 — проблема связи с аккумулятором

Занимаюсь модульным и компонентным(пайкой) ремонтом смартфонов Android и Apple, также планшетов и ноутбуков!

Задавайте вопросы по panic-full, буду рад помочь в свободное время!
Мой Телеграмм t.me/engineer_mobile24

Ключевые слова: как читать panic full, почему iphone перезагружается, перезагрузка iphone, айфон перезагружается, гайд по panic, ребут iphone, iphone reboot

Вот такой старый принтер Canon MG 2440 стоял у меня в шкафу. Сначала у него закончились чернила, заправлялись всего несколько раз, потом он стал печать с полосами, уголки листов были с грязными пятнами чернил, хотя проводилось обслуживание, но это не помогло, и как-то забросили этот принтер и он стоял несколько лет без надобности. А потом картриджи засохли совсем, цветной картридж печатал только красным, точнее малиновым, а синего и желтого цвета не было совсем. А черный картридж умер вообще. Не подавал ни каких признаков жизни. Сначала, я думала, что нужно просто купить на него новые картриджи и не морочить себе голову. Но когда в интернете посмотрела я цену на его картриджи, то подумала:- н даааа....уж.. стоят они конечно как самолет, а печатаю я иногда. И я решила, просто собрать его в мешок, вместе с проводами, картриджами и вынести на мусорку. А то стоит и только место занимает. Если сказать, что у меня кроме него больше нет принтера, и надо топать в магазин и покупать новые картриджи на него, так нет, у меня есть еще один маленький компактный струйный принтер HP, такой простенький и дишманский, но со своей задачей справлялся хорошо, но речь не о нем, а о Canon. И вот я собрала все в мешок и поставила в прихожке, что бы потом отнести к контейнеру и поставить, может кому ни - будь пригодится.. И когда я уже собралась, то увидела такую картину:- мой кот Василий улегся на этот мешок и не хотел уходить с него. Я конечно человек не суеверный, но,,, какая-то тень сомнения поселилась в мою душу. Постояв немного времени и почесав себе затылок я подумала:- Василий же не просто так улегся на этот мешок и не хотел уходить, когда я его прогоняла, а это значит, что не нужно торопиться. И решила:- выбросить я его смогу всегда, а убить уже мертвое не возможно. А вот оживить-можно и попробовать. -Это я про засохшие картриджи. И я погладив кота по голове сказала:- Может ты Васян и прав, рано его еще выбрасывать. Пошли и попробуем реанимировать картриджи. Васян на меня так посмотрел, как буд-то все понял, встал с мешка и пошел на кухню. Я заглянула в мешок, и почему-то мне так стало жалко этот принтер, что я его отнесла и поставила на стол. Потом я его подключила к компьютеру и решила сделать тестовую печать. Вот такую я получила картинку: ни синего, ни желтого, и уж тем более черных цветов нет. И я решила провести реанимацию сначала черного картриджа.

Перечитав в интернете кучу способов по восстановлению картриджей, некоторые из них я попробовала, но ни к чему это не привело. Я пробовала замачивать в спирте, и с нашатырным спиртом, и с очистителем для мытья стекол. Результат оказался равен нулю. Я знаю, что в магазинах продаются специальные промывки для картриджей, но опять таки это надо одеваться и идти в магазин, да еще и потратить на это деньги. Лень! Не охота! И денег жалко. И где гарантия, что картриджи оживут? Гарантии нет, а деньги и время будут потрачены напрасно. И вот я снова подумала:- а попробую я сделать так......ведь мертвое уже не убьешь...а вдруг все раз...и.. получится восстановить. Ну и принялась я за работу. Я понимала, что если картридж не печатает совсем и даже нет на это намека, значит он засох везде и окончательно и надо его как то- размочить, но...ведь я же использовала средства описанные выше и не помогло. И я решила сделать так:- для начала я поставила на плиту чайник с водой и закипятила его. Когда вода закипела, я в тарелку налила совсем немного кипятка и погрузила туда черный картридж только до уровня, что бы вода не доставала до контактов. И подержала секунд 30. И ооооо...чудо!!! Снизу стали в эту воду выходить черные чернила и на дне тарелки были засохшие их частицы в виде осадка. Так эту процедуру я проделала несколько раз.

Потом я снова вставила картридж в принтер и решила что нибудь пробное распечатать. И когда я увидела результат, хоть и малюсенький, я поняла, что на этом останавливаться нельзя и надо дальше продолжать что-то делать по восстановлению. Вот такой был результат. Посмотрите в левой стороне картинки уже появились пропечатанные черные участки. Моей радости не было предела. И я понимала, что иду по верному пути.

Следующим моим решением было то, что я хотела разобрать картридж совсем и посмотреть, что же там творится внутри. И вот вскрытие самого картриджа было самое трудное, во всяком случае для меня. И когда я вскрыла его, то была очень удивлена, что чернила оставшиеся в нем были по консистенции как какой-то жидкий кисель. Хотя я знаю, что чернила для струйных принтеров очень гигроскопичные и проникают везде. А это.... ? Вытащив губку из корпуса я отправилась в ванную, что бы это все промыть, прихватив еще мягенькую кисточку для рисования, потому что внутри нужно все хорошенько аккуратно отмыть теплой водой, без применения моющих средств. Когда я все отмыла, стало выглядеть так:-

Казалось бы...?! Картридж промыт со всех сторон. Ан...нет... я хотела, что бы уже было на верняка. И когда я его соберу и он вдруг не будет работать, я смогла сама себе сказать:- я сделала все что могла, и у меня не получилось. Собрать снова все в мешок и без сожаления вынести на мусорку, и даже Васян меня уже не остановит, как бы он на меня не смотрел. Иииии.. следующий мой ход был такой:- Я на тарелочку положила в несколько раз сложенную туалетную бумагу и на нее поставила картридж, внутрь картриджа я налила теплой воды и стала наблюдать:- сначала на туалетной бумаге были черные пятна, хотя внутри картридж был вымыт, водичка внутри него постепенно просачивалась в туалетную бумагу, вымывая какие то остатки засевшие где то глубоко... и так я вовнутрь доливала водички до тех пор, и меняла туалетную бумагу, пока на ней не было ни единого черного пятна, а только чистая вода. И я поняла, что картридж абсолютно чист.

Теперь когда все чисто и промыто, нужно все хорошенько просушить. И феном для ускорения это делать не надо. Пусть высохнет все естественно. После промывки и сушки это будет выглядеть так:-

Теперь осталось картридж вновь собрать, заправить и вставить в принтер и сделать контрольную печать чего нибудь. И вот здесь я столкнулась с некоторым моментом. Когда я стала закрывать картридж, то верхняя крышка на него уже плотно не садилась. И я тогда подумала:- ну да ладно, можно ее посадить на горячий клей и все. И нет проблем. А потом вдруг:- НЕТ! Этого делать нельзя. Почему? Потому что а вдруг мне придется когда-нибудь снова таким способом восстанавливать этот картридж, и как я его буду открывать, если его крышка будет приклеена? Нет! Это не вариант. И я нашла другой способ. Скотч я дома не нашла, наверное его утащил Васян, когда игрался, этот прохиндей все таскает и где нибудь прячет, что находится потом случайно. Вообщем скотча нет, но есть черная изолента. И я просто эту крышку закрепила плотно изолентой, оставив только малюсенькую дырочку в ней, для заправки картриджа, которую потом в последствии тоже заклеила. И стал у меня картридж выглядеть так:-

Теперь нужно было заправить этот картридж и поместить в принтер. И вот новое препятствие. Ведь чернил то у меня нет родных от canon! Что делать? Собираться и идти в магазин и покупать? И снова мысль в голове:- а если не заработает, и деньги и время будут потрачены впустую?! Нет! Я и так потратила кучу времени на этот картридж, который может и не заработать. Нет уж...ни куда я не пойду и ни чего покупать не буду. А сяду и подумаю, что же делать? И вот тут я вспомнила, что у меня стоит в шкафу чернила для струйных принтеров правда для Epson и еще HP. И я достала их. Но я знаю, что для каждой марки принтера нужны свои чернила. Но у меня то их нет. А значит я попробую использовать то, что у меня есть. Ведь картридж то промыт полностью, ни с какими другими чернилами эти смешиваться не будут. Ааа..была не была..!!! и я заправила картридж чернилами от Epson. И вставила его в принтер. И решила сделать пробную печать чего нибудь, изменив в настройках принтера, что при печати будет использоваться только черный картридж. Но изначально я не верила и не надеялась, что после того, что я с этим картриджем делала, он вообще будет работать когда либо. И вот волнительный момент:- мой принтер зашумел, провел какие-то свои манипуляции, и захватив лист бумаги начал печатать. Я сидела как завороженная и не сводила с него глаз, когда я увидела, что моя схема по вязанию выходит в черном цвете, отлично печатается, буд -то в принтер вставили абсолютно новый картридж. У меня невольно вырвался крик как в мультике про кота Матроскина:- УУУУУРРРРААААААА!!!!!,,,,,,,,ЗАРАБОООТАЛООО!!! И вот так теперь стал печатать мой принтер используя черный картридж:-

И когда чувство радости у меня немного поутихло, я вдруг вспомнила про Васяна. А ведь он был прав, что лег на мешок с принтером и не хотел уходить с него, когда я его прогоняла. А это был знак на то, что не спеши выбрасывать, а попробуй подарить вторую жизнь. Ведь попытка не пытка. Что я собственно говоря и сделала. И при этом я не потратила ни копейки денег на промывочные химические спец.средства и оригинальные чернила. Все сделала из того, что было. Может кто -то вспомнит мультик, который мы в детстве очень любили и бежали к телевизорам, когда его показывали?. Этот мультик назывался:- "За 80 дней вокруг света". Почему я вспомнила этот мультик? А просто потому, когда Филиас Фог сталкивался с препятствиями или трудностями, он всегда говорил:- "Используй то, что под рукою, и не ищи себе другое". Вот собственно, что сделала и я. У меня был под рукой кипяток, и чернила от Epson. И все заработало.

P.S /- Не нужно выбрасывать то, что может быть возможным и починить. И главное не бояться испортить. Ведь все равно изначально вы думали отправить это на помойку. И снова задашь себе вопрос:- а вдруг,,,я смогу это починить?

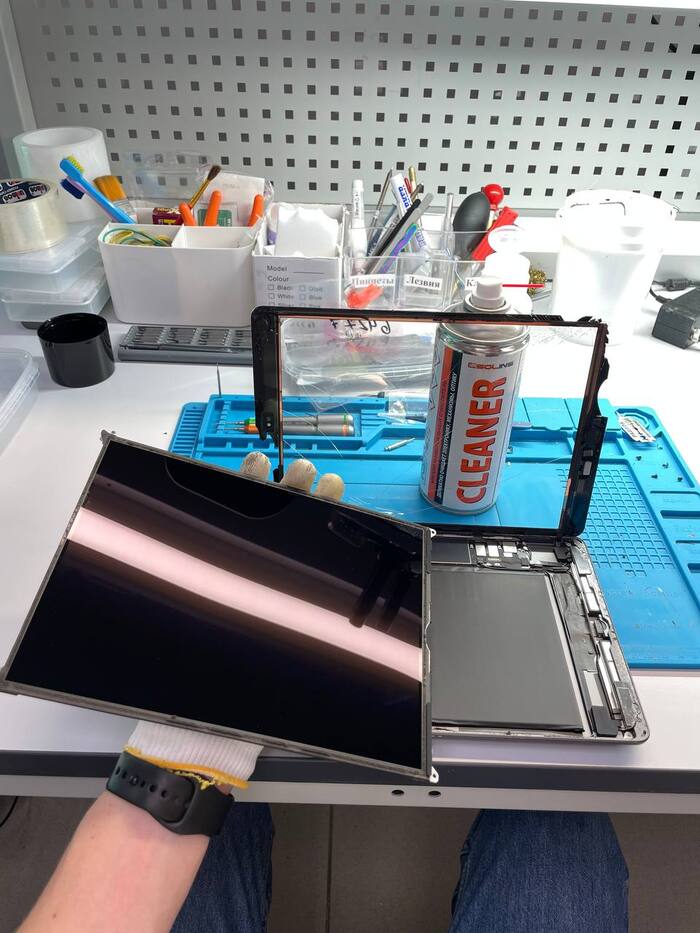

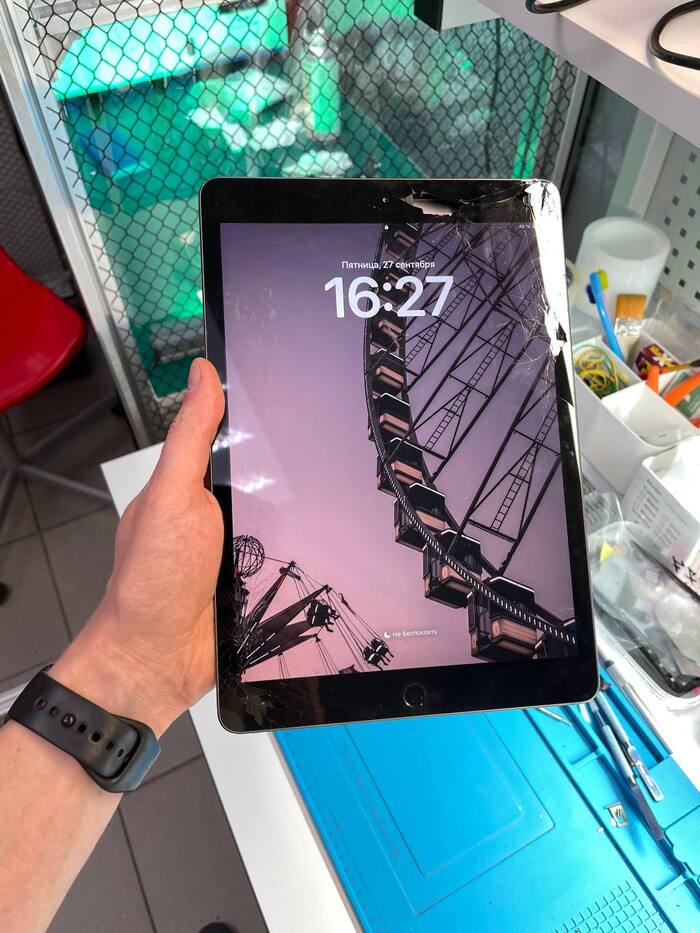

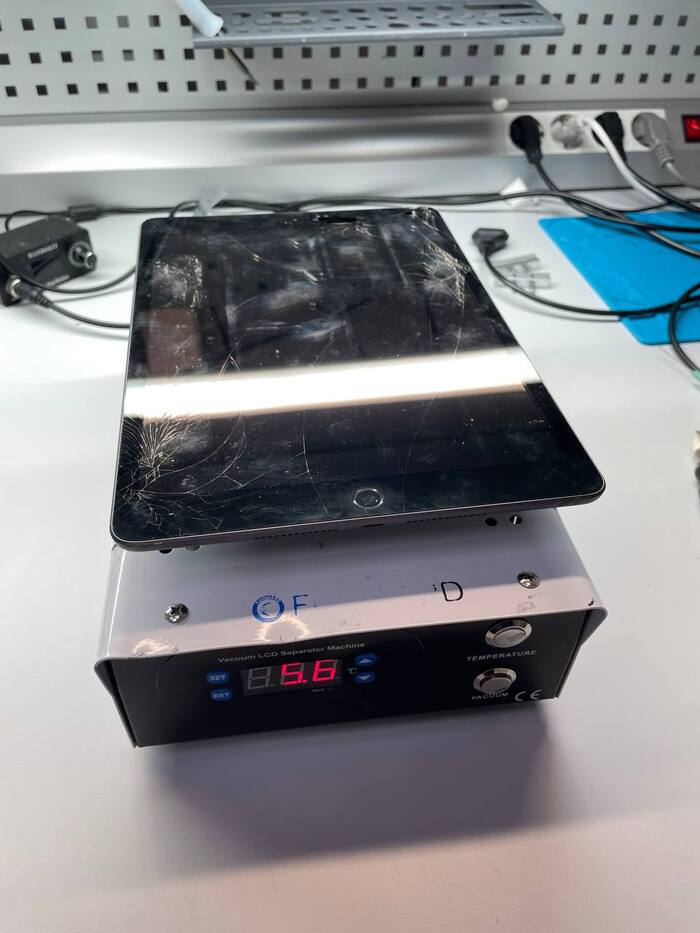

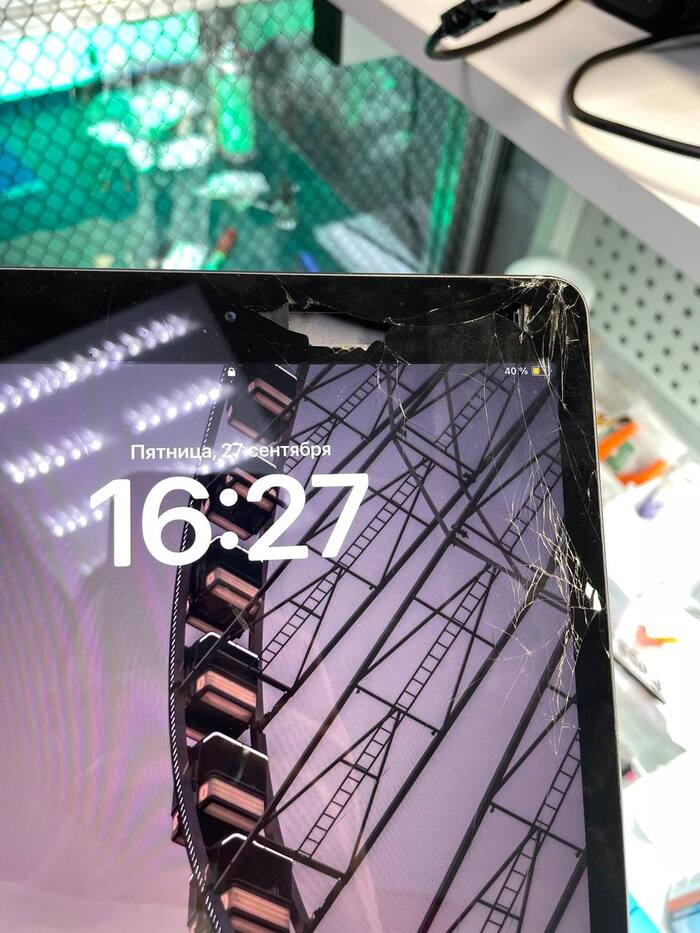

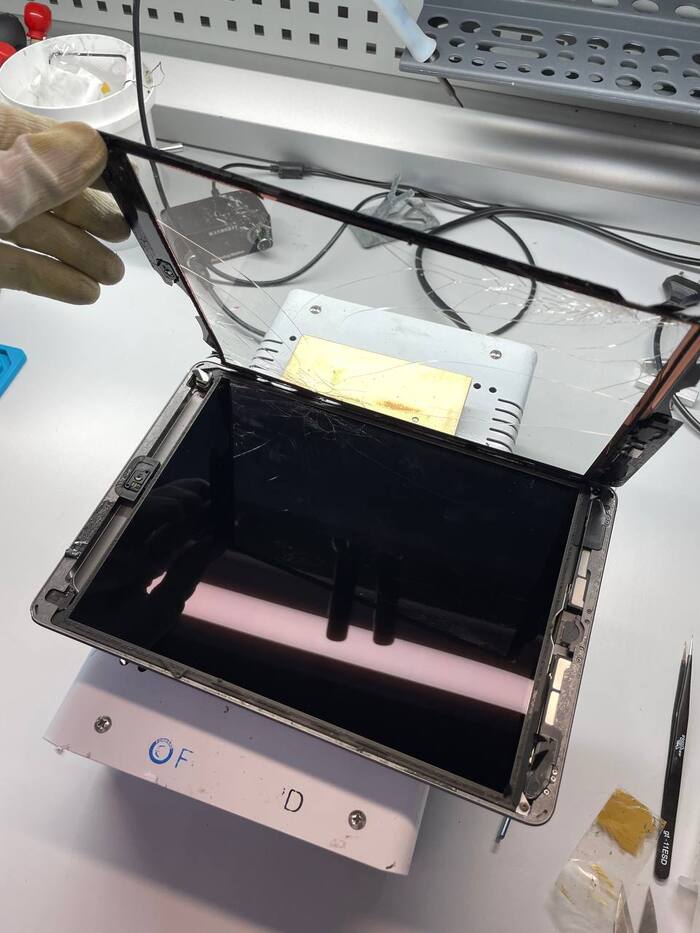

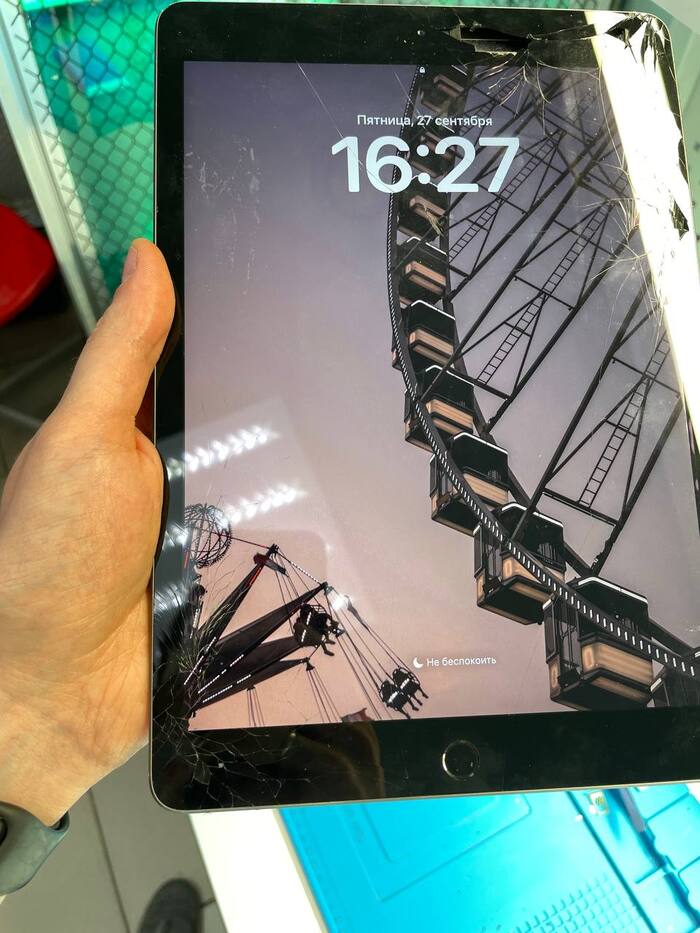

Разогреваем iPad 7 на сепараторе и пинцетом собираем все мелкие кусочки стекла, которые можно достать. Тонкой пленкой снимаем битый тачскрин - главное, следить, чтобы осколки не попали на матрицу, так как они могут ее поцарапать.

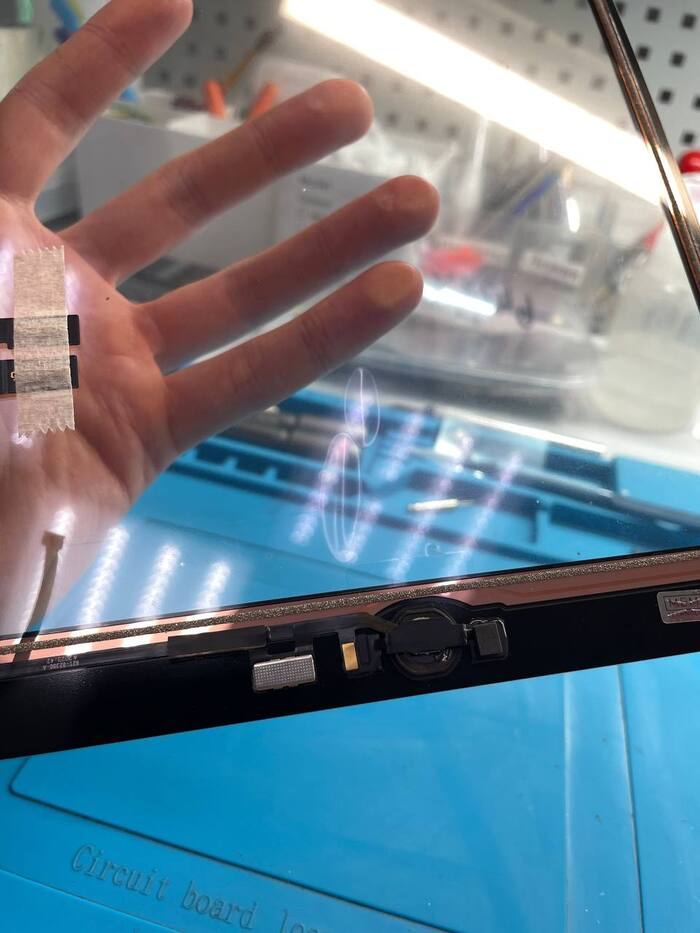

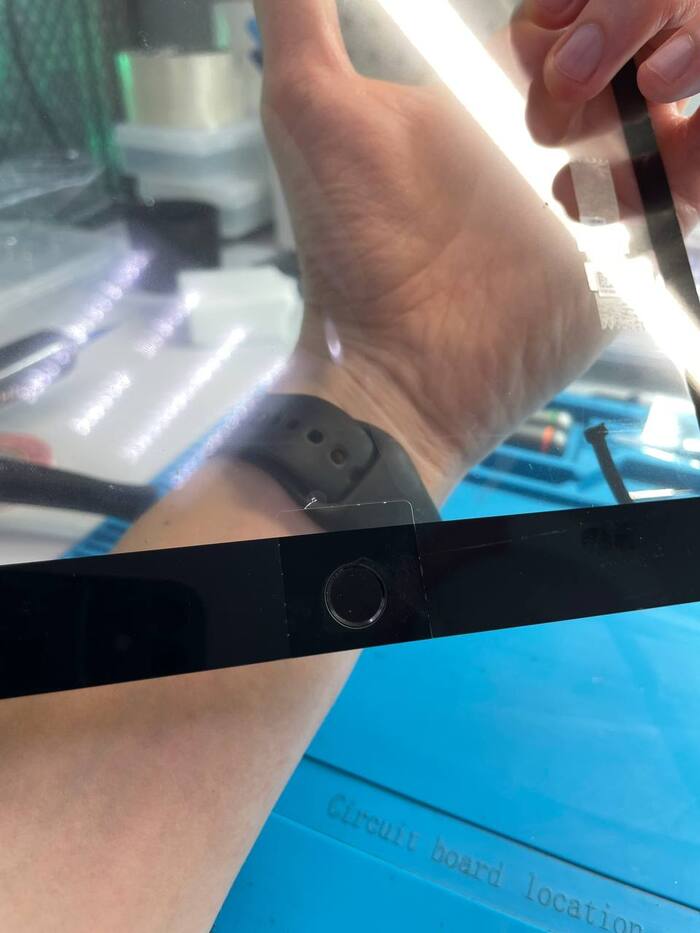

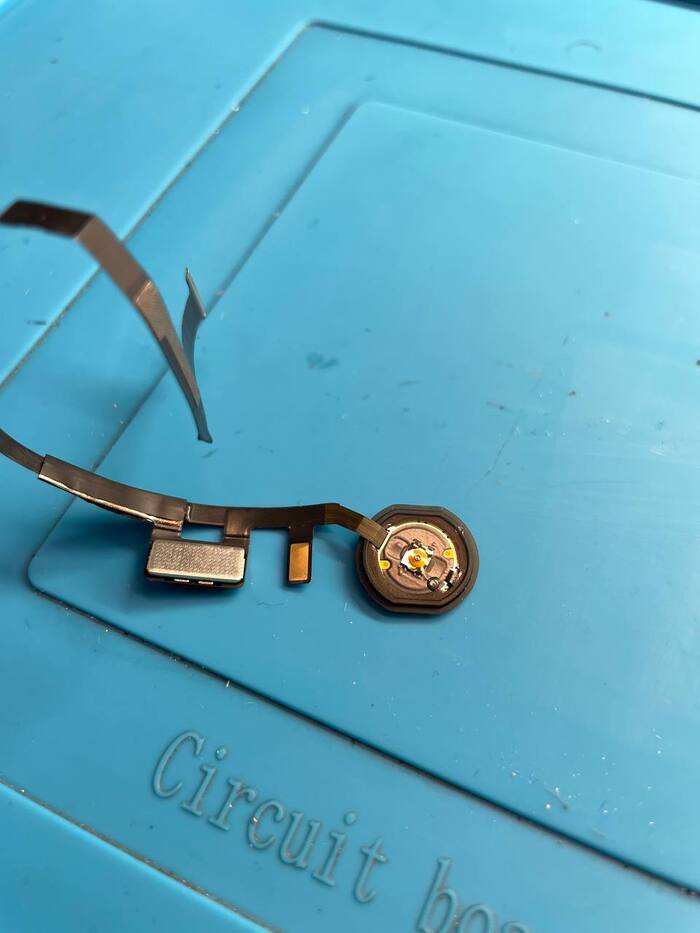

Единственное, что нужно снять со старого тачскрина - это кнопка Home. Разогреваем тачскрин, снимаем кнопку Home (сохраняя при этом резиновую прокладку вокруг кнопки). Если этого не сделать - кнопка будет болтаться.
