Всем привет, решил поделится возможно очевидным решением, а может и нет, существует модуль расширения для станций jbc, чтобы подключать вторую ручку, 210 или 115 и соответственно использовать сразу две не перетыкая разъемы, называется это чудо TEC модуль, стоит чото дохера с учетом того, что там внутри:)

А внутри там банально три релюшки, которые перекоммутируют выход станции на ту ручку, которая снята с подставки, фото внутрянки не мое:

По умолчанию активна основная ручка, при снятии второй, реле щелкает и переключает вход на нее, в общем все просто:) решил я повторить данное чудо и вот что из этого вышло:

Делал на скорую руку, релюшек у меня 4) а значит я могу подключить даже 245 ручку, но я эту функцию не реализовал, ибо под 245 у меня есть jabe ud-1200, а вот 210 и 115 отныне на jbc, ранее был aifen a9 pro(тоже без проблем работает с этой поделкой). В общем что нужно:

1)Arduino(либо любой микроконтроллер, у меня клон ардуино с lgtf8)
2)модули реле для ардуино(можно было бы и самому собрать, но проще купить, тут уже и диод есть и опторазвязка)
3)оптопара, в моем случае pc817
4)резистор, я использовал два по 10ком, получил 5ком
В общем то и все, можно кстати и без микроконтроллера обойтись, принцип банальный:
Сама ручка паяльника соединена с землей, к подставке подключен катод оптопары, а анод через 5ком притянут к +5v

Ну а транзистор внутри оптопары садит вход микроконтроллера на землю, когда ручка установлена в подставку, а когда ручка снята, то перестает, и сигнал подает на включение реле, вот простенький скетч:

А вот как это работает:

Подключения:

Модуль соединен со станцией, а обе ручки подключены к самому модулю:)
На этом у меня все, возможно кому-то пригодится инфа.

Добрый.

Сегодня покажу частичное восстановление работоспособности телефона исключительно для восстановления данных.

Данный пост будет отправлен с мою личную базу в телеге.

Итак.

Есть микро 12, который слегка упал на мягкий персидский коврик с крутящегося дивана (видимо политика xD) и естественно с него надо изъять фотокарточки.

По описанию от клиента уже немного понятно о проблемах с телефоном.

Запускается и не раб сенсор.

Штош.

Для начала я думал распотрошить свой красный 12 mini, чтобы снять дисплей для проверки, который собрал на продажу, но потом долго думал: оставить себе или раскидать по запчастям?

По запчастям он выходит в 2 раза дороже, но нужно ждать пока инфляция его не употребит.

Да и лень было его разбирать, поэтому я решил для начала начать с простого - замены дисплея.

Да не просто с замены, а замены на такой же битый с перепайкой родной микры xD

Ну нет у меня дисплеев с микросхемами, так как я их перепаиваю каждому клиенту для сохранения всех тритонов без ошибок.

Да, iOS 18 мои ремонты пережили без проблемс.

Ну для бывавшего в сервисе телефона внутрянка чистая, значит делалось аккуратно, что радует.

А точно ли?

Для начала через программатор перекину тритон с автояркостью

А потом перепихиваю микру тачскрина на мой "рабочий" битый дисплей)

А чё собсно в сервисе не было хоть такого то рабочего дисплея, чтобы проверить тач?

То, что телефон свалился в режим восстановления - это результат запуска телефона без нижней платы, либо обрыв контактов по раме из-за отсутствия в системе родного чипа nfc (apple pay завязана на текущее шифрование системы и при его отсутствии или замене, данные чипа будут перезаписаны не затрагивая пользовательские данные)

Тут надо подождать и в конечном итоге получить...

Перегрев при запуске системы.

Понятное дело я охлаждаю его страдания и иду подключать к компу для схоронения даты, но телефон постоянно терял коннект из-за перегрева.

А что там по плате?

А тут у меня замыкание, которое якобы устранили в сервисе.

Мне даже тепловизор не потребовался для его местонахождения, достаточно беглого осмотра

С досками понятно, им пиздец, как и аудиокодеку, который сидит рядом с процессором и слегка разломан

Самую малость xD

На этом этапе согласовывается частичный ремонт и после согласования спиливается с платы

Почему спиливание?

Рядом также сидит ударенный проц и по моему предположению там наверняка оторваны контакты, которые висят только на компаунде и лишний нагрев тупо добьет это дело и данных, без значительных вложений денег и времени не получить.

Причём кодек ставить обратно обязательно - без него телефон будет либо с розовым экраном, как в моём давнем посте, либо висеть на яблоке

Поэтому украдаю стекляшку со старшей про версии

И припаиваю на низкотемпературный припой обратно

Вот теперь можно скомуниздить дату, причём мне всегда нравился подсчёт объёма данных в 3utools

На этом этапе было согласовано 15 тысяч рублей.

Если бы клиенту захотелось самому повозиться в переписках или схоронить данные из приложений, то за 5к сверху я бы закинул дисплей и отправил без дальнейшего восстановления сетей.

Телефон мог работать бы как битый ipod)

Но...

Клиент захотел восстановить это дело и моё предложение звучало проще:

Я тупо за 50 тысяч копирую данные в свой красный телефон и всё.

Но красный корпус видимо не нарядно, поэтому решено было за 45 тысяч перекинуть плату в сборе с дисплеем, новым аккумом, камерами, верхним шлейфом и вибратором (они привязаны)

Восстановить родной корпус

Сделать всякие радости с чиской и проклейкой

Чтобы было уже совсем хорошо

Залить в новую плату данные

И отправить его братно в Питер)

Получив за это всего 45 тысяч)

По времени заняло около 6 часов.

Ожидание в очереди 2 недели.

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Причём китайское по типу techo, infinix, Sony, blackberry, Nokia и любой планшет от ноунейминговых компаний в ремонт НЕ БЕРУ.

Ноуты, видеокарты, часы и наушники не делаю!

Переклейкой и полировкой стекла не занимаюсь!

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Инста пока шевелиться не собирается, и так на одного слишком много соц.сетей, но если интересно, то вот:

https://www.instagram.com/__rfon

Туда писать ничего не нужно, я там не отвечаю, лень VPN врубать)

Прямая дичка:

t.me/RFon_service

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))

Здрасьте.
Сегодня у меня в руках оказались очередные сломанные старенькие наушники Apple AirPods Max. В этот раз до меня там уже побывали чьи-то золотые руки, правда растущие не из нужного места.
Что ж, будем посмотреть что может пойти не так если доверять ремонт сложных устройств кому попало.

Еще до извлечения устройства из чехла слышно что из них сделали маракасы, а это значит что внутри нас ждет много сюрпризов.

После извлечения наушники без каких либо усилий разобрались самостоятельно.
Э - экономия времени.

По мембране динамика явно пробежало стадо слонов, многие крепежные винты просто отсутствуют.

Задвижки которыми фиксируется пластиковая крышка отсутствуют, скорее всего предыдущие мастера даже не удосужились посмотреть на ютюбе как эти наушники открываются и просто крутили все винты подряд в надежде их открутить.

На второй чашке наблюдается такая же картина, винты просто вставлены в посадочное место.

Материнская плата левого наушника вся заляпана канифолью. Скорее всего это произошло во время тщетных попыток найти короткое замыкание на плате без тепловизора.

А вот изначальная причина поломки, пробитый керамический конденсатор. С тепловизором поиск таких повреждений - дело пары минут.

После замены конденсатора наушники радостно замигали белым светодиодом и успешно увиделись телефоном.

При дальнейшей проверке выяснилось что наушники не заряжаются и выключаются при отключении зарядного кабеля.

Оно и не удивительно, ведь коннектор батарей на плате правого уха просто отсутствует.
Тут сам собой напрашивается вопрос нахуя, а главное зачем это было сделано, но он к сожалению останется без ответа.

Ответная часть коннектора на шлейфе хоть и осталась на месте выглядит не лучшим образом.

Меняем её на подходящую с какого-то старого айфона.

Так же поступаем с коннектором на плате.

Есть контакт, наушники начали заряжаться.

Выправляем динамик, возвращаем пластиковые задвижки, выскребаем богомезкий т7000 из всех щелей, проклеиваем периметр нормальным скотчем, возвращаем все болтики на свои законные места.

Тоже самое проворачиваем со вторым ухом.

К сожалению в ходе ремонта функционал маракасов был безвозвратно утрачен, но думается мне клиент как нибудь переживет эту потерю.

На этом данный ремонт завершен, кто дочитал до сюда тот молодец.
Не доверяйте ремонт ваших девайсов всяким обезьянам если не хотите потом платить гораздо больше за восстановление созданных на ровном месте поломок.
До встречи в следующих постах.

Приветы

В ремонте карточка от всеми любимого и не очень вендора - Palit.

Предысторию мне не сообщили, но это не столь важно в данном случае

Почему я решил, что карточка после жидкости?

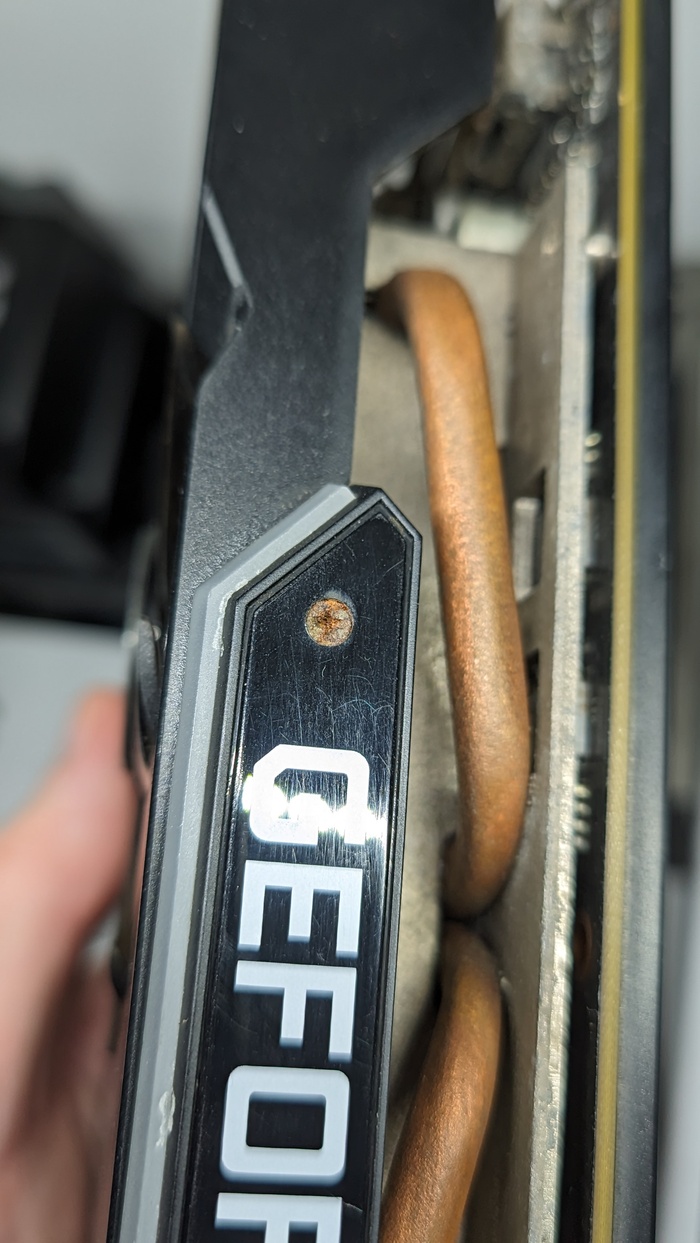

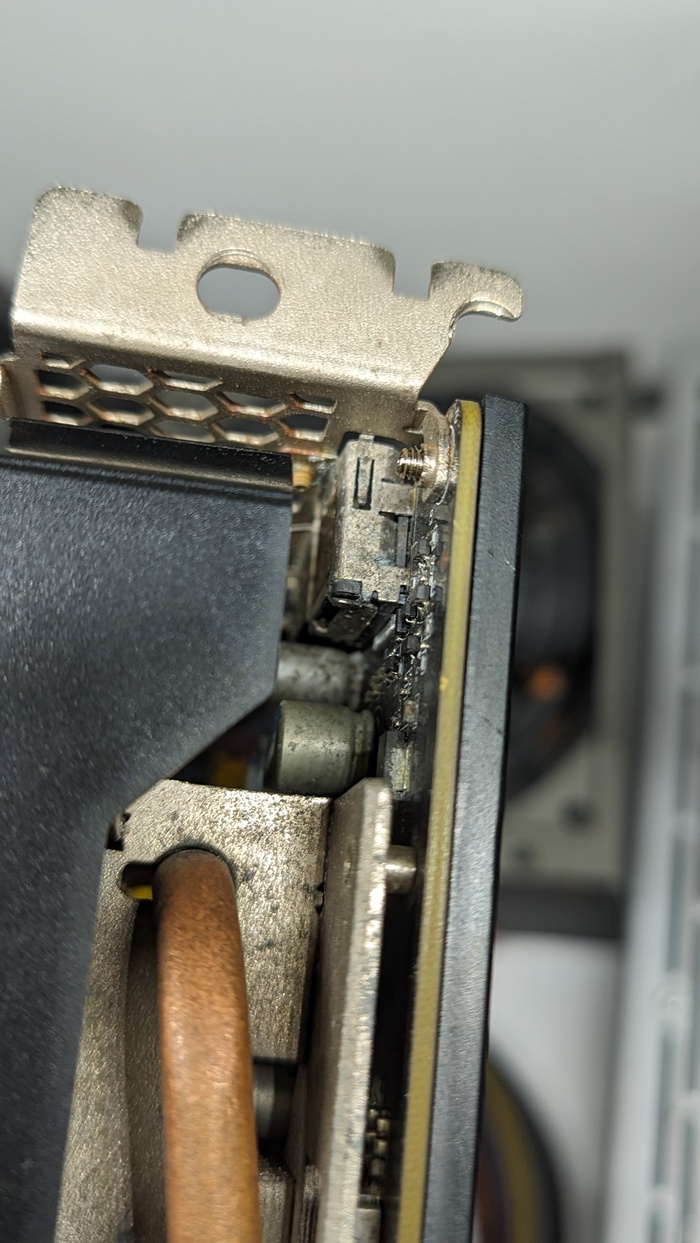

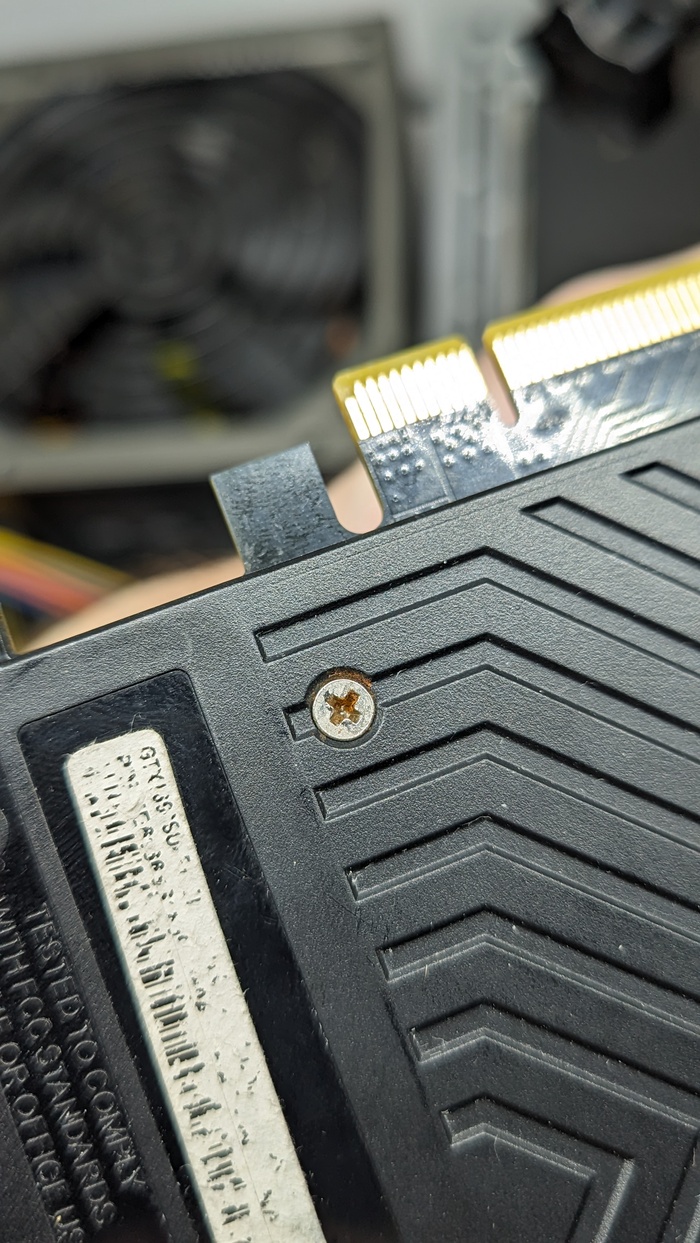

Ну как сказать... Проще фотки показать с ржавчиной на винтах и окислах на видеовыходе

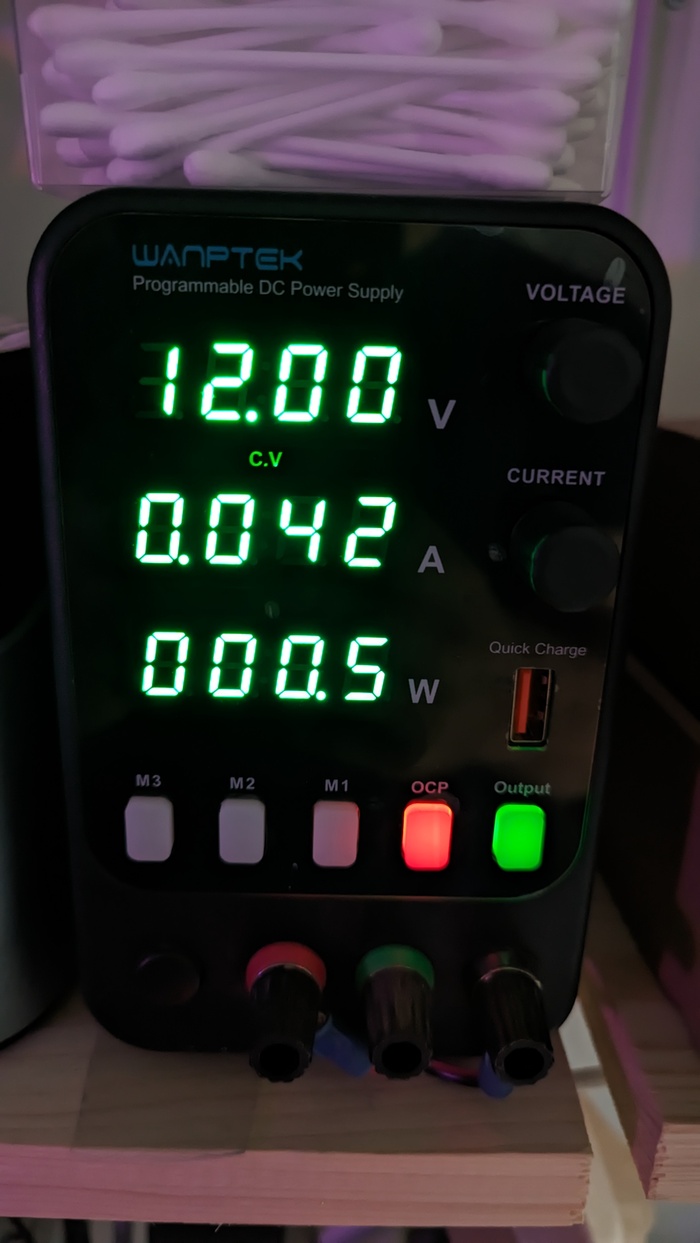

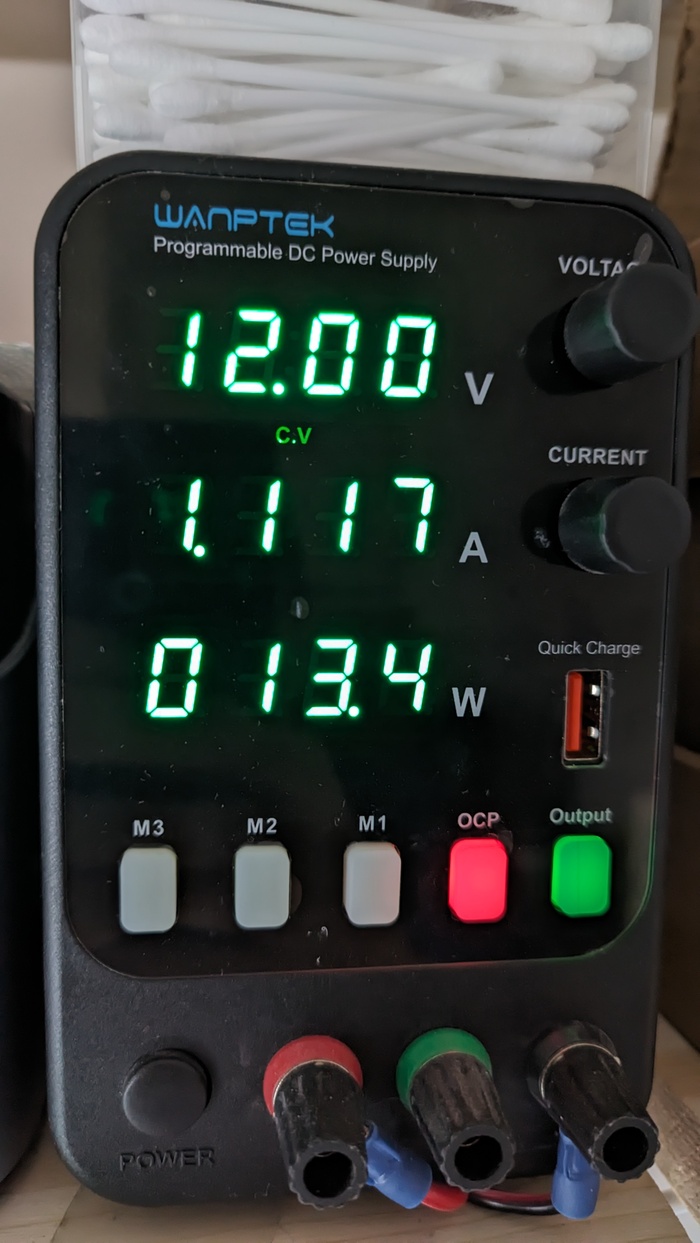

Карта не работает, к сожалению, о чем говорит почти полное отсутствие потребления у таковой

Предварительно на плате пропали ПОЧТИ все питания, поэтому разбираю для осмотра и дефектовки чего-нибудь

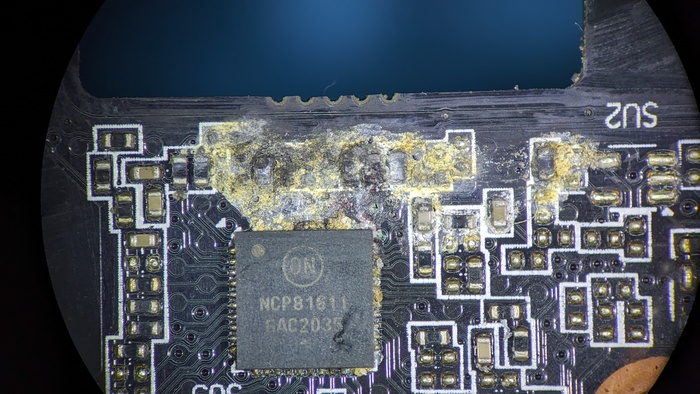

Вероятную проблему искать не пришлось - вот она

Знатная бяка, однако.

Штош, надо делать. Отмывать, менять сгнившие элементы, может ещё что-то

Ещё снял контроллер, он был под вопросом по той причине, что с одной стороны мог тоже сгнить

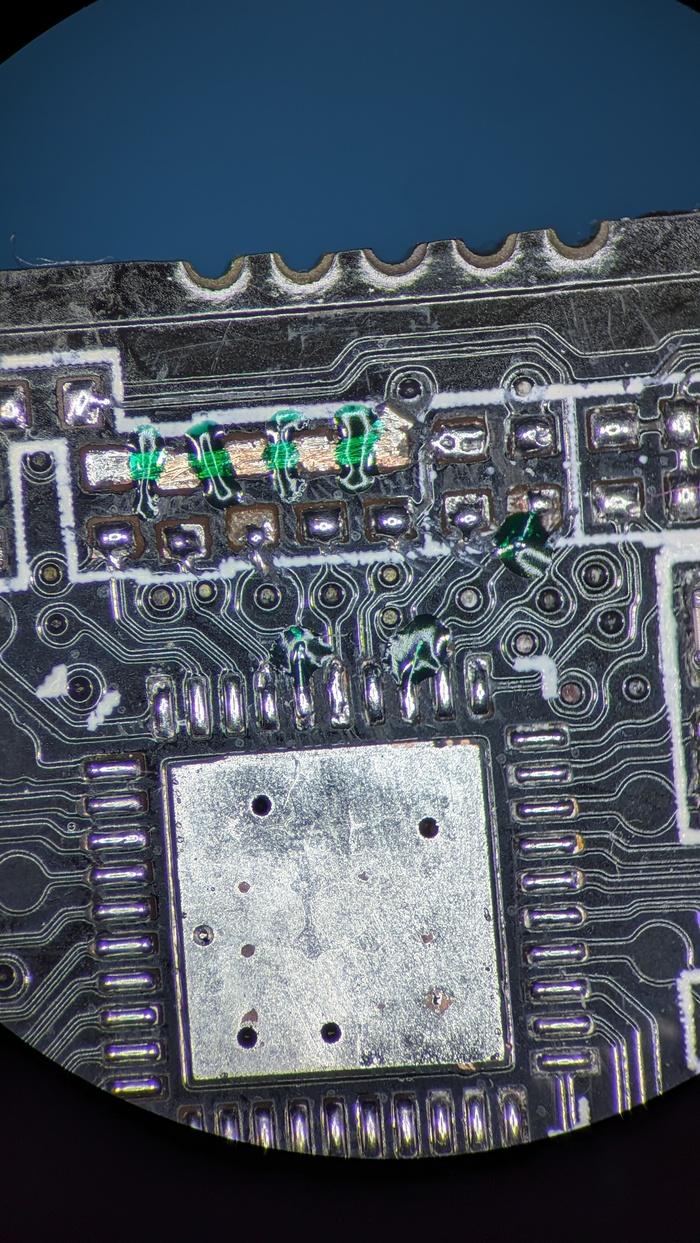

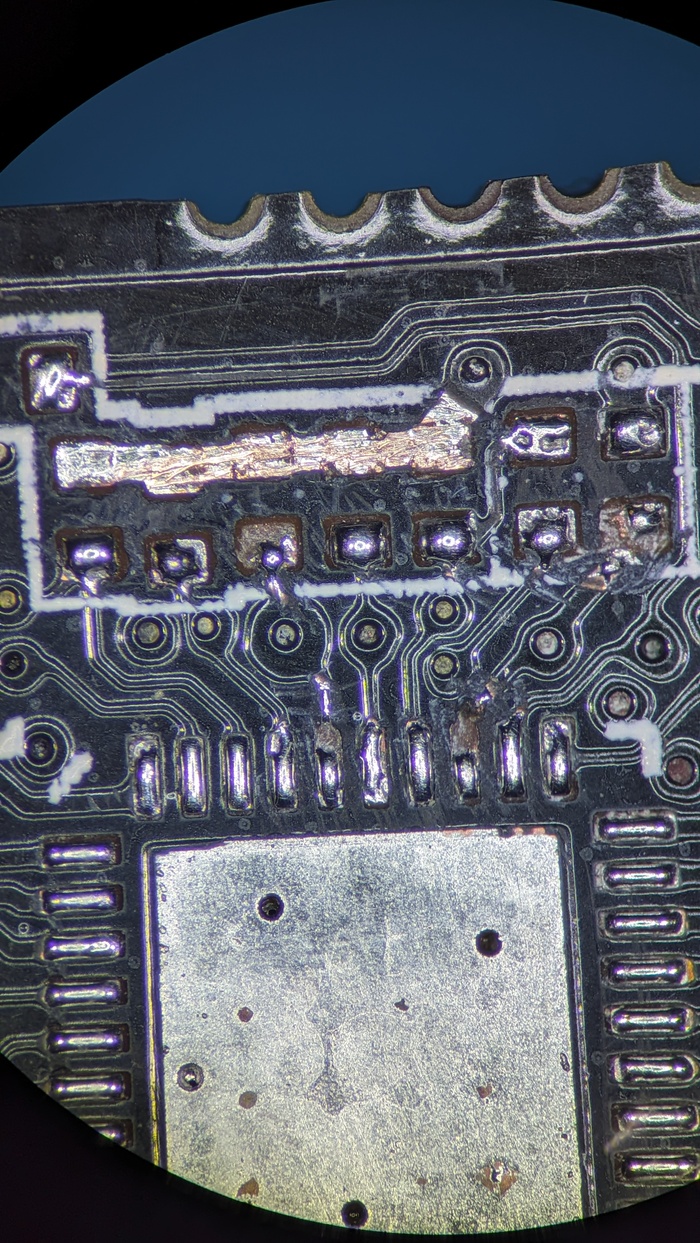

Как видно на фотке - часть дороже в обрыве, потому что сгнили, а значит нужно восстановить

Восстановил, не завод конечно, но работать обязано

Вроде это всё, что надо было по плате сделать

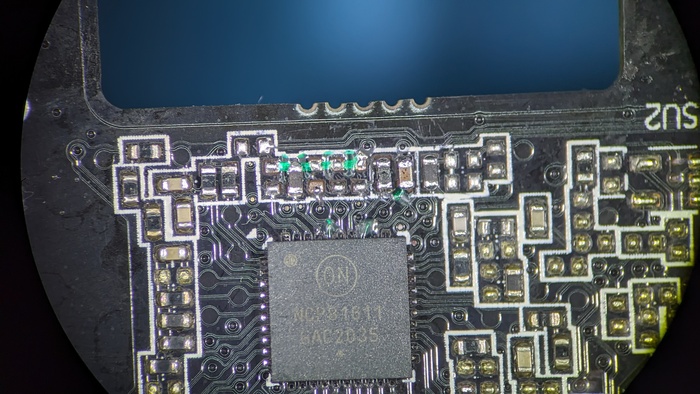

Дальше надо вернуть контроллер, который чуток подгнил, но по мелочи и будет жить. Ну и поставить нужные элементы, потому что родные сгнили так, что при соскребании этой гадости были такого же состояния - крошка, не осталось от них почти ничего

Поставлено и должно заработать

Заработало, вроде...

Ну питания точно появились на плате

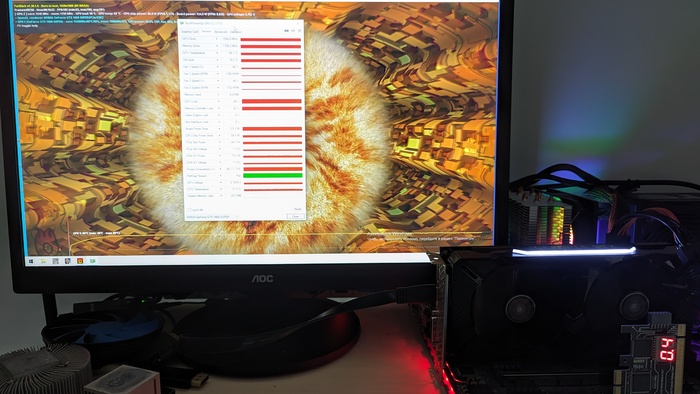

Теперь стандартные тесты

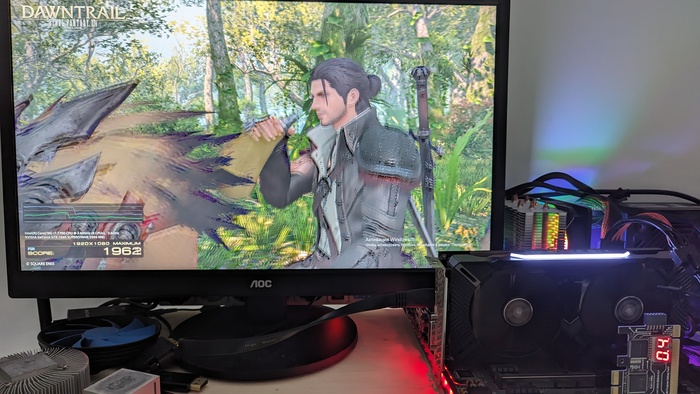

Всё работает, вылетов не было, значит починено, что радует меня и владельца

Где ремонтирую - Москва, но можно и прислать

Кроме видеокарт, процессоров с ножками или материнок по сокетам обычно ничего не беру

ВКонтакте или телега для связя

Типичная и самая распространенная проблема этой модели как и в принципе всей А серии - нет изображения..
О причинах такой болячки данного аппарата можно только догадываться, но за месяц их бывает до 10 штук с одной и той же проблемой.

В прошлый раз с похожей проблемой делал Samsung a53 - Ремонт Samsung A53 нет изображения

А проблема заключается в треснувшем коннекторе дисплея.

Приловчившись можно не выклеивать модуль из рамки для замены этого коннектора (ни разу не выклеивал)

Смазав 183 пастой и перемешав припой коннектора с ним, легко и быстро снимаем коннектор.

Особо находчивые, коллекционируют коннектора с почти всех битых модулей, как некоторое время делал я (последнее время чёт забил на это)

Кстати, на многих oppo и realme такой же коннектор. Я взял с какого то realme.

Установка занимает примерно 1-2 минуты при 340-350 градусах, после обязательно проверяем под микроскопом пайку.

Проверил, собрал - в другой мастерской могли запросить замену модуля что равноценно стоимости б.у аппарата.

Другие статьи о компонентном ремонте:

iPhone 12 не включается и не заряжается - Ремонт iphone 12 не включается/не заряжается

iPhone 12 Pro Max не заряжается и не работает тачскрин - IPhone 12 Pro max не работает тачскрин и не заряжается

iPhone 12 не включается (быстрый ремонт) - IPhone 12, не включается (быстрый, но сложный ремонт)

По любым вопросам касательно ремонта пишите - t.me/engineer_mobile24

Скорее всего для ремонтников ничего нового не скажу, а вот обычным юзерам может помочь спастись от развода горемастеров.

Дано данный холодильник. Перестала работать холодильная камера. Сначала не держала температуру (лечилась режимом суперкул), проблема становилась все чаще пока температура в ней не сравнялась с комнатной. Морозилка при этом работает исправно. Разморозка (тут нюанс, что его размораживали не дольше вечера) результата не дала

Горе мастера, загуглив цену этого чуда в сети, заломили 100кр+

Далее гуглинг мануалов выдал мануал от более старой модели 3856, но это не страшно. Главное, что холодильная камера включается-переключается отдельным клапаном-соленоидом

Переключатель на два положения : холодилка+морозилка или только морозилка. Проверка показала, что клапан рабочий. Проверяется подачей 220в через диод. Разная полярность - разные положения клапана. Про переключении холодильной камера на прямую, она начала охлаждаться. Знач проблема в шлючной электронике.Была идея выкинуть всю электронику и поставить просто терморегулятор от атланта (собственно сам переключатель тоже от него подойдет по номеру, но надо паять-заправлять).

Гуглим дальше, находим мануал как войти в сервисное меню. Подержать кнопки лево-право одновременно до писка. В меня выбираем Е. Получаем картинку

Есть еще режим L, где можно пощелкать соленоидами, включать выключать компрессор, вентиляторы и нагреватель оттайки. Собственно последнее и подало идею.

Разбираем в морозильной камере заднюю стенку на торксах. На ней еще датчик висит, так что аккуратнее. Смотрим и офигиваем на огромный кусок льда (хваленый ноуфрост не отменяет того, что за 17 лет неплохо было бы и разморозить). Размораживался сутки. Несколько проводов льдом порвано. Собственно весь ремонт - пропаять провода.

Цены на зч либхеровские космос. Но вентилятор холодильной камеры (ревел как истребитель) отлично подошел от комповского БП

С ремонтом холодильника столкнулся первый раз, так что возможны неточности в формулировках) Действовать на свой страх и риск. И в очередной раз предупредить женщин и пожилых о том, что разводят везде. И разводят люто
