..Ребята, товарищи, Пикабушники... К вам обращение... Сильно не ругайтесь на меня. Прошлый пост удалили по моей просьбе. Тот ноутбук - это не то, что рыбов показывать. Тот ноутбук нельзя было показывать, вааще. О чём меня заранее не уведомил клиент.
Косарь за 3 часа - не плохо. Но низя...
Такое случается с мужчинами, примерно, 1 раз из 5.
Ноутбук оказался еще более не простым, чем в посте. Но со мной быстро связались и попросили устранить недостаток. Всё было очень оперативно и крайне убедительно. Как-то так...
Прошу сильно не злиться на меня. Ок? =) А я вам в ответку спойлер про фиксиков покажу. Лето... Тепло...
Итак. Ситуация стандартная - начались спонтанные перезагрузки раз в пару дней. Не страшно, полумал клиент. Перед окончательной смертью начал тормозить интерфейс и телефон естественно решили перезагрузить.
Далее он зависает на заставке и окончательно выключается.
С таким кирпичиком идут куда?
Правильно - к официальному представителю, который после диагностики выдаёт вердикт:
"Неисправность материнской платы. Требуется её замена за 45 тысяч"
При отказе от ремонта берут за такую диагностику не 2 тысячи рублей как раньше, а, внимание, 4 косаря!
За открытие крышки. 4 рубаса. И это у меня ещё говорят дорого...
И ладно можно за такой прайс сделать замену платы, восстановить влагозащиту (которую они не делают, только по бумаге) и юзать технику дальше, но!
Что делать с 500 гигами данных и фотокарточками счётчиков за предыдущий месяц, которые не забекапили? Жалко.
Поэтому после посещения официалов прямым рейсом едут ко мне на восстановление информации.
К слову, ремонт с пометкой СРОЧНО, а это у меня стоит 10 тысяч к основному ремонту за игнорирование очереди в полтора месяца.
Собсно вот телефон, который рипнулся и из него нужно скомуниздить данные:
Внутри чисто, как и полагается при выдаче телефона по регламенту от официалов.
Я уже знаю о проблеме:
Samsung s21 ultra не включается и не заряжается
Поэтому сразу извлекаю плату
И приступаю к диагностике прогревом:
На карточке можно увидеть то днищенское количество термопасты, которое нанесено с завода.
Охлаждение тут идёт только через оперативную память и просто прижатием чёрной этикетки к корпусу.
На обратной стороне платы процессор подогревают также контроллеры питания, так что в нижнюю часть тепло не рассеивается.
Отсюда и отвал.
После диагностического прогрева 20 сек телефон запустился и завис на заставке
Значит ремонт будет проходить по стандартному сценарию.
Спиливаю защитку для удобного доступа к процессору
И вот такой тяпкой
Поддеваю сначала оперативку
А потом аккуратно срезаю проц
Это был самый важный этап, при котором убить кристалл проще простого.
Для этого момента нужен опыт!
На карточке снизу можно посмотреть степень отвала процессора (серые зоны)
А если приблизить, то можно узреть также подгоревшие контакты
Всё это дело лудится и отфутболивается через трафарет
А после припаивается обратно. Сначала проц
А потом и оператива:
Далее стандартный запуск с кнопки и проверка периферии
Порядок?
Ещё нет.
Далее восстановление термоинтерфейса
Вот теперь порядок!
Минутный видосик ремонта такого же телефона можно посмотреть тут на сайте:
Очередное успешное восстановление с сохранение данных всего за 20 тысяч рублей.
Ну и плюс доплата за срочность 10 тысяч со временем ремонта 2 часа, за место полутора месяца ожидания в очереди.
Бонусом гарантия 3 месяца!
Не парьтесь за модульку!
Замена дисплеев, аккумуляторов, корпуса и крышек, мелкие апгрейды по типу увеличения памяти на яблоках я делаю без доплат в порядке живой очереди день в день. Это ерунда на пару часов, а то и меньше.
Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку
Принесли мне в ремонт китайский диспенсер мыла. Симптомы - умерла батарея. Открыл, посмотрел - вся плата в окислов, гидроизоляции никакой. Промыл, отчистил, вроде этого и хватило, заработал. Ставлю на место плату, собираю - и он мне показывает красный сигнал, как будто руку не убрали с фотодатчика. Датчик там - ИК светодиод и фотодиод. Я решил, что плохо отчистил линзу и свет со светодиода напрямую на фотодиод попадает. Почистил ещё. Не помогло. Помогло же вот что.
Достаточно было насадить на светодиод трубку такой длины, чтобы она упиралась в линзу. Тогда свет от внутренней поверхности линзы и не попадает на фотодатчик. Дополнительный бонус - срабатывание стало чётче. Расстояние срабатывания не уменьшилось, а вот угол, в котором он ловит руку, стал меньше.
Знакомый купил недавно на озоне зарядку за 600-700 ₽. Включил - не работает. Когда я зашёл в гости, она попалась мне на глаза, тоже попробовал - кабель рабочий, зарядка нет. Ему некогда было заморачивался с возвратом, собирался выкинуть, мне же стало интересно, взял с собой, разобрал. ( А, кстати, в нормальных магазинах 120 Вт зарядки стоят от 3000 примерно.)
Оцените разлет цен. 3900 оригинальные, ну и сколько стоят "реплики")
Итоги на фото.
Хитрожопые китайцы, делающие это поделие знают что такие зарядки из-за начинки достаточно тяжёлые. В этом заряднике они специально использовали грузики по 10 грамм. Всего 7 грузиков. Ну это лучше песка, как в поддельных аккумуляторах 18650...)
Проводки тонкие, не припаяны и скользят по штырям.
Короче, как минимум нагревались бы даже на 10-20 ваттах мощности ( Хотя вряд ли тут выдавало бы даже 10 ватт).
Я не знаю,что тут пытались изобразить и работало ли это вообще, надеюсь специалисты в комментах подскажут)
Ну и маркировка на всякий случай для тех кому, не дай бог,захочется такое купить...
Кстати корпус зарядника разделялся на две части. Оригинальные комплектные зарядники которые я видел, сплошные. Это первое бросилось в глаза, когда я его увидел, плюс масса всё таки была меньше чем должна быть у 120 ваттного зарядника, недоложили грузиков бракоделы)
В общем если вам понадобится набор грузиков по 10 грамм, и вам не жалко 600 рублей, теперь вы знаете где можно их найти. )
не факт конечно что они весят ровно 10 грамм, но всё таки...
Всем привет, итак на столе только что купленный с авито galaxy a53, по симптомам: перезагружается, а теперь вообще не вкл.
Куплен был всего за 4500р, версия 6/128. Телефон был где-то в сервисе, но мастер не смог разобраться в чем дело( я же уже знаю в чем тут дело:) начинаю с разборки:
Крышка отвалилась сама, дальше все стандартно, на плате отсутствует теплопроводный скотч на экране процессора
Сам процессор не катали и даже не прогрели( но скотч стащили… ну и ладно! Проблема тут как раз в нарушении соединения SoC-PCB(процессора с платой), так что будем реболлить, но прежде я на всякий случай проверю еще одну типовуху, а именно пайку одного из контроллеров питания, находится он под экраном, отпаивать не стану, плата и так непредсказуема, потому пилю, снимаю, реболлю его, кстати посадил его на 217 пасту, вот такую
А вот кп готовый к установке и вандально выпиленный «технологический лаз»
Ну а теперь можно взяться за SoC, зажимаю плату в своем самодельном термостолике:
На SoC мажу чуть-чуть пасты 138градусов, как индикатор, она расплавится когда плата нагреется до примерно 138 и только тогда я начну работать феном, готово:
Со стороны UFS накопителя старался поменьше дуть, чтобы именно оторвать шарики от пятаков, а не расплавить, так больше шансов на жизнь UFS. Готовый к установке процессор:
Ну и первое включение, но к сожалению акб 3.3в
Но все заработало, а значит плата пойдет отмываться в промышленную УЗ ванну(естественно микрофон с нее был демонтирован)
А вот и результат после мойки:
Идеальная чистота:) далее заворачиваю в термопрокладки и скотчи:
Ну вот и все! Теперь на авито, не бит не крашен)))
Из комментариев на Муське я с удивлением узнал, что многие вообще не в курсе, что включив ремонтируемых девайс через лампу накаливания можно не боятся большого барабума в результате короткого замыкания.
Сей пробел по мере сил, я немного осветил!
По просьбам трудящихся привожу схему соединения:
Схема подключения розетки через лампу 100 Вт.
Самое простое устройство. Патрон и розетка.
Моя компактная розетка куда-то запропастились, думаю Домовой наиграется и отдаст со временем. А пока решил сделать новую, компактный удлинитель с защитой, чтобы разные лед лампы ремонтировать на столе.
За основу пошла демонтированная ещё советская розетка, пожелтела от времени пластмасса, а контакты сто очков дадут современным! И две лампочки галогенные на 50 и 75вт (одна была, прикупил вторую за 12грн.)
Корпус
1/2
Олдскульные технологии...
Корпус склеен дихлорэтаном из оргстекла. Габариты исходя из размеров розетки, у меня получилась длина 125мм на 55 и высота 22 плюс толщина плекса. Крышка на саморезах в приклеенные в углах куски оргстекла. Отверстие под саморез 2,5мм сделал 2мм.
1/2
Галогенки с самодельными контактами.
С патрончиками для галогенок не заморачивался, накрученный и пропаянный провод в термоусадке прекрасно держится. В предыдущей версии я ставил клемники винтовые, но они габарит увеличивают немного.
1/3
Внутренности розетки.
Для крепления ламп в розетке я согнул держатель из тонкого металла. Перебдел называется, лампы хорошо греются, когда светят, вокруг пластмасса, термоклей не справится.
Последовательное подключение ламп и розетки видно на фото.
Корпус окрашен светло-серой грунтовкой. Оставлено окошко для индикации.
Фото в работе.
Те-же светодиодные лампы, включенные через 125вт лампы накаливания вполне себе работают в штатном режиме. При этом галогенки не горят, на них падает обратно пропорционально мощности напряжение, т.е. на лампе 10вт будет 240 - 10% напряжение.
А в случае короткого замыкания галогенки как раз загораются, к тому же они ещё и ограничивают ток короткого замыкания до безопасного уровня.
В общем уже не выбьет пробки в квартире! А то во всем доме😱 Были случаи, когда лампочка 8-10вт в люстре коротилатак, что автоматы на лестничной клетке выбивало!
Или как в детстве я локальный апокалипсис устроил - помните у Пельменей, "вы меня у цыган купили..."? Так вот сидел во втором классе, уроки делал ... Рядом настольная лампа свет давала, в руках ножницы ... В чем была проблема с уроками забылось, а вот ножницы с оплавленными краями ещё где то валялись. Тканевая изоляция быстро поддалась, меня тряхнуло, наверно тогда страсть к электричеству и проснулась! А пробки выбило по всей пяти-этажке! Главное так с невыученными в школу и пошел!👍
Это называется диагностика от официалов, только могут ещё и денежек за это взять, как например, Samsung. Берёт 4к за такой вердикт)
В общем, есть телефон:
Не включается. От зарядки потребления тока нет, признаков жизни ноль, а надо и файлик из труппца дёрнуть и телефон дальше поюзать)
Начальные замеры при таком случае - поиск замыкания вокруг контроллеров заряда/питания и прочих силовых линий.
Если замыканий на конденсаторах нет, то делаются стандартные замеры 5в, 4.2в, 3в, 1.8в вокруг контроллеров и рядом с чипом памяти 2.8в и 1.8в (комбайн память+озу 2.8в, 1.8в, 1.2в, 0.9в).
Принцип запуска телефона довольно простой:
При нажатии на кнопку включения запускается главный контроллер питания, потребляя всего 4мА с раздачей части питания для запуска ядра процессора с его внутренней прошивкой.
Далее идёт самотестирование периферии и согласование запуска остальных контроллеров питания оперативки и чипа памяти и загрузка из последнего програмного обеспечения в озу.
Далее уже работает софт.
Это образно.
В общем, часть питания есть, а запуска и потребления выше 8мА при нажатой кнопке питания нет.
Значит самодиагностика не прошла и проц тупо не даёт команды на полноценный запуск.
Выводов по такой ситуации два:
Проц сдох или в отвале после перегрева.
В моём случае достаточно погреться ему на 200 градусах не более 30 секунд и убедиться в отвале
Понятное дело это не ремонт, а только диагностика и прогрев не всегда работает, но это один из быстрых методов диагностики, которым пользуются некоторые халтурщики, выдавая это за полноценный ремонт с гарантией до двери.
Но обычно плата остывает до комнатной температуры и снова дохнет, поэтому правильно делать полноценный реболл процессора и оперативки.
Сначала отдирается от компаунда оперативка
И следом проц
Киринчик)
Трафарета у меня конечно же не было, вернее как тут говорят: "только в пути".
По факту я их только сегодня в корзину добавил, прервав писанину этого поста на пару минут)
Поэтому воспользуюсь юнивёрсал
Раскатываю проц и память на новый припой с добавлением свинца
Пихаю сначала кирин
А потом оперативку:
Далее проверка на старт и быстрое чекание всех функций.
После проверки сборка с обновлением термоинтерфейсов
Везде, где только нужно)
Вот теперь порядок.
В тот день я чёт разошёлся на реболлинг и сделал сразу пачку
Huawei p30 pro
Samsung s21 ultra
Samsung note 20 ultra
Samsung s22 ultra
И всё с отвалами процессоров)
Стоимость ремонта на Huawei p30 pro составила всего 10 тысяч рублей с сохранием данных.
По времени заняло полтора часа.
Ожидание в очереди на восстановление данных месяц.
Не парьтесь за модульку по типу замены дисплея, аккумулятора, увеличение памяти и прочего без пайки - это делается на месте без ожиданий!
Гарантия на работы 3 месяца.
Телефон поехал обратно сдеком в Питер.
Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

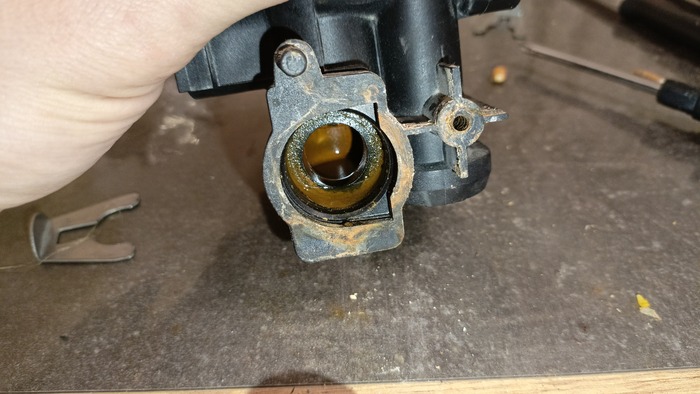

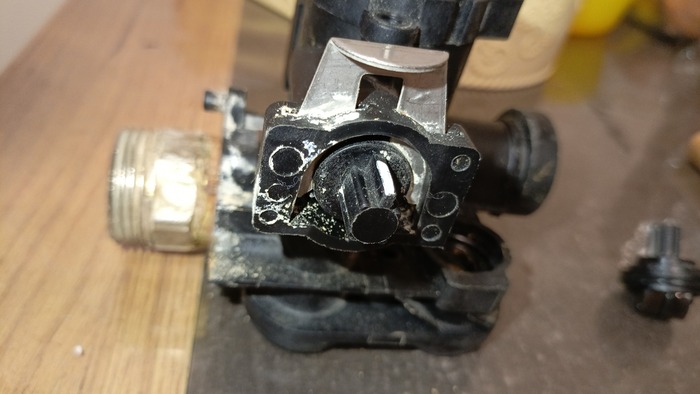

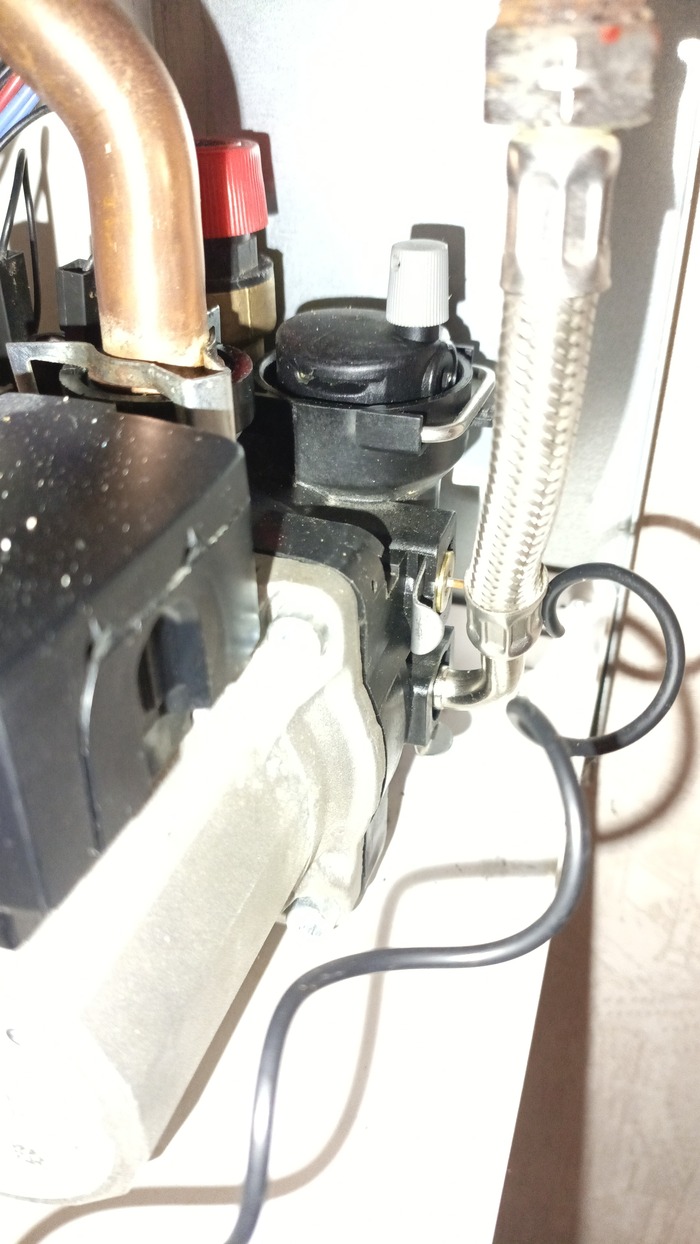

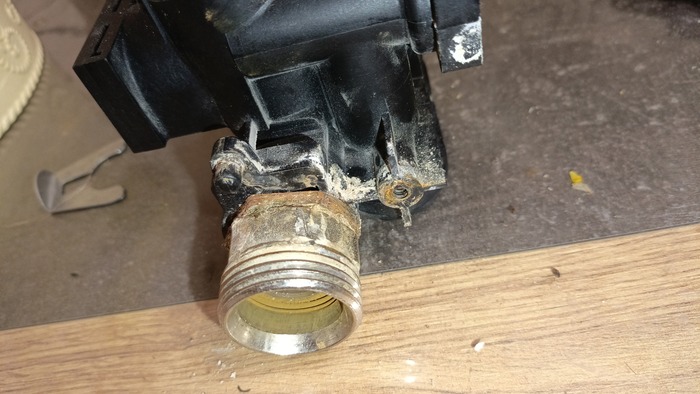

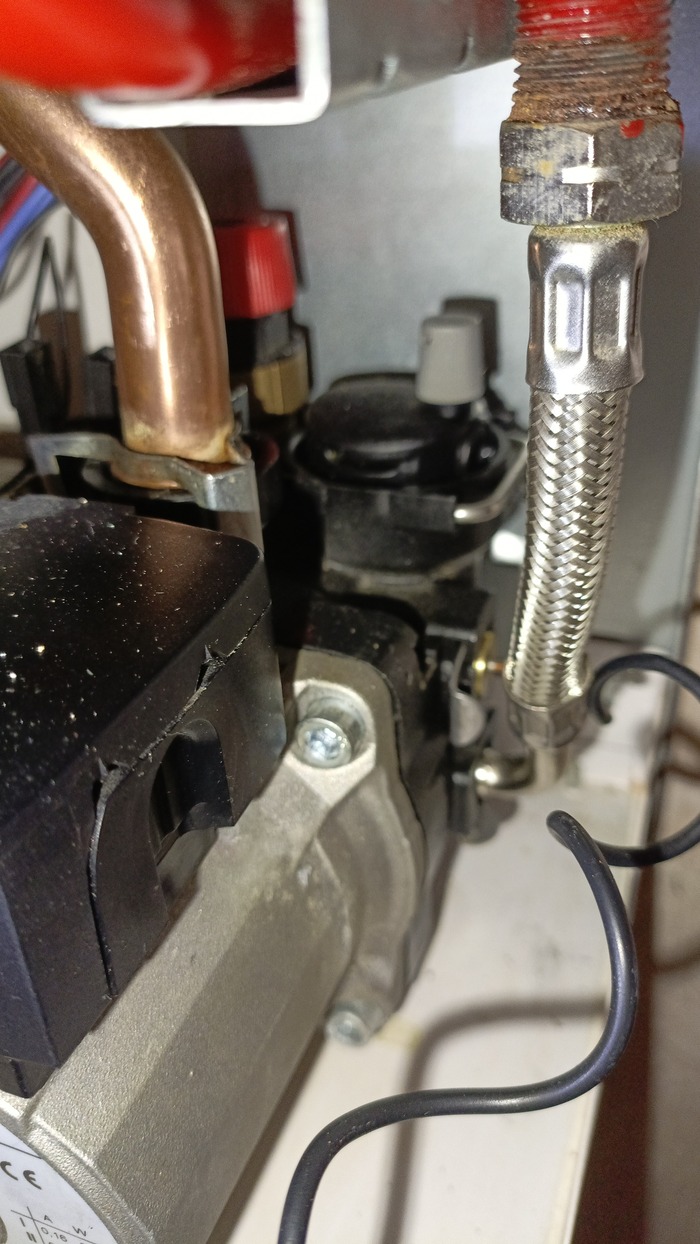

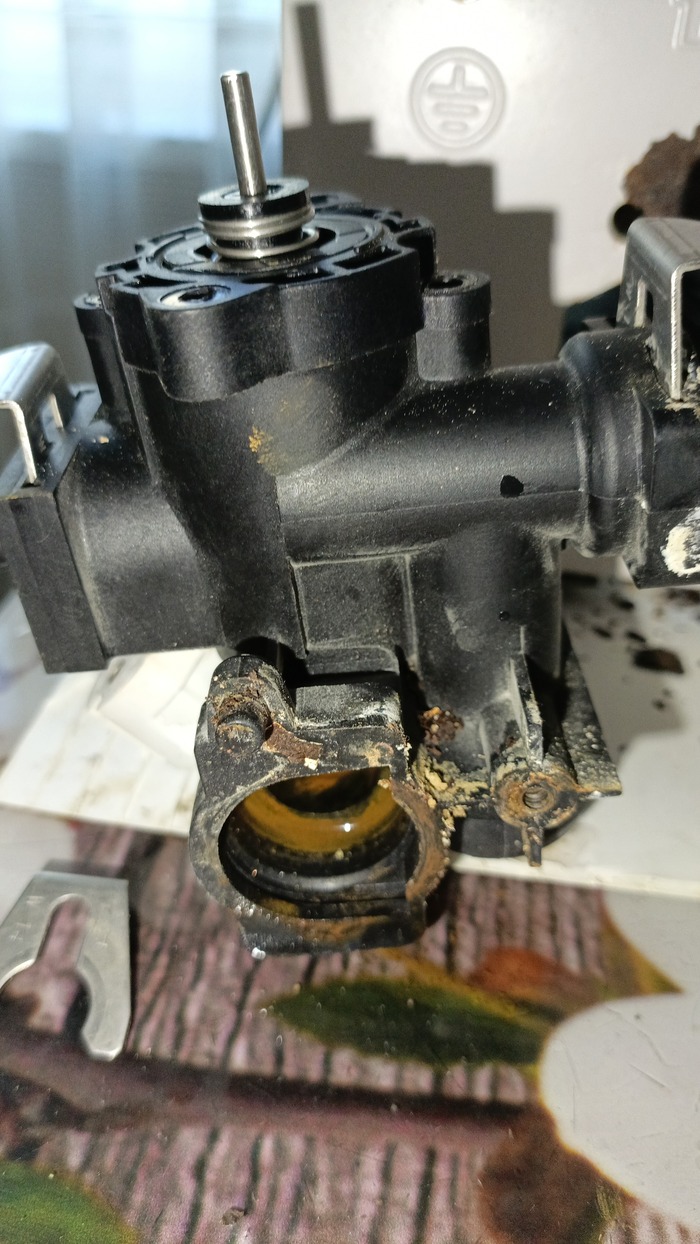

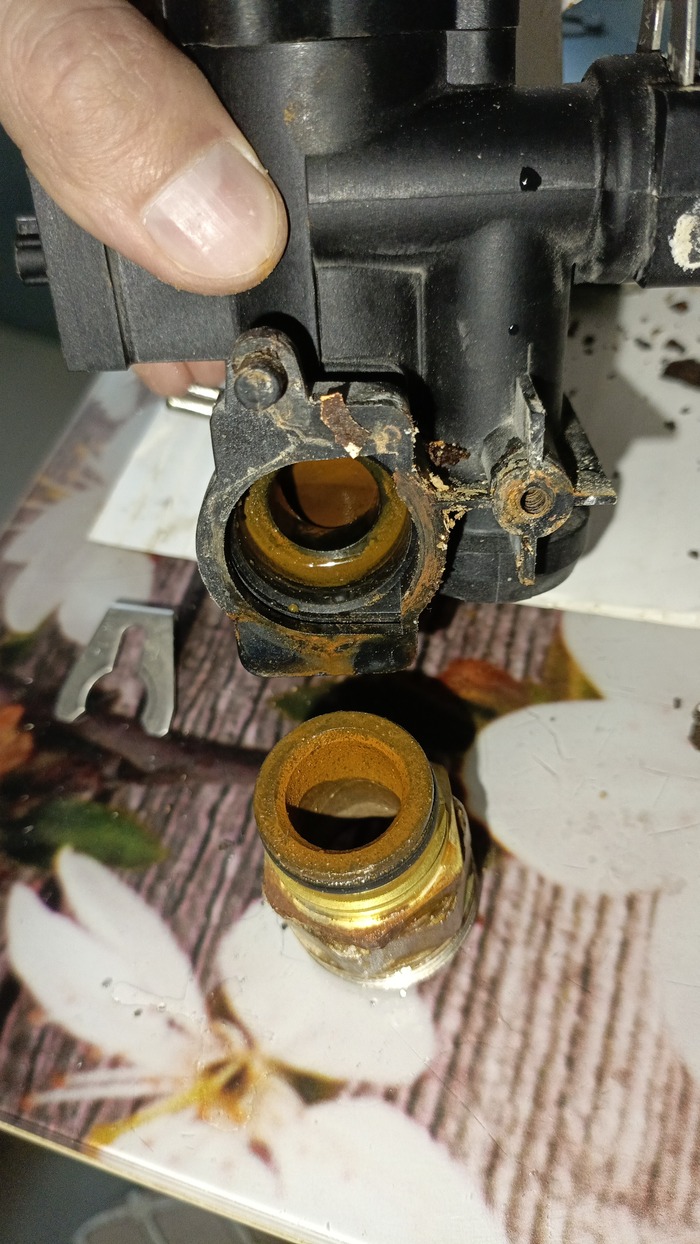

Снова здравствуйте! Закупился уплотнительными резинками. К сожалению не подошли, либо слишком толстые и эту пробку не мог воткнуть, либо тонкие и тогда начинало течь снова. Только заменой этой резинки не обошлось. Стало течь в других местах. Покатался по магазинам, которые торгуют ЗИП для газовых котлов. Для KOREASTAR PREMIUM ничего нет, даже для Ferroli f24 нет (ЗИП у них одинаковые). Подбирать отдельно резинки не стали, в автомагазинах некоторые уплотнительные резинки смог подобрать. Также взял несколько разных наборов из ЛеманаПро. В аварийном клапане сброса воды почему-то вокруг резинки была намотана фумлента. Также было и в датчике давления воды. И вот, все почищено, промыто от накипи, отложений, все резинки, кроме теплообменника, заменены, даже на запорной арматуре, которая к котлу идет. Все смазано, проверено на герметичность. В радиаторе чисто. было:

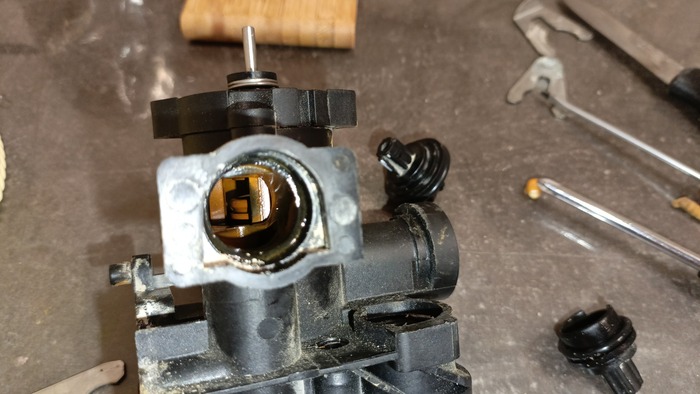

Стало: в процессе чистки руки были грязные, не фоткал

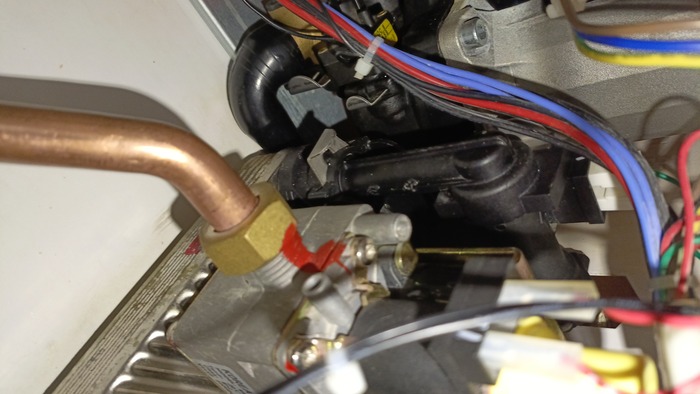

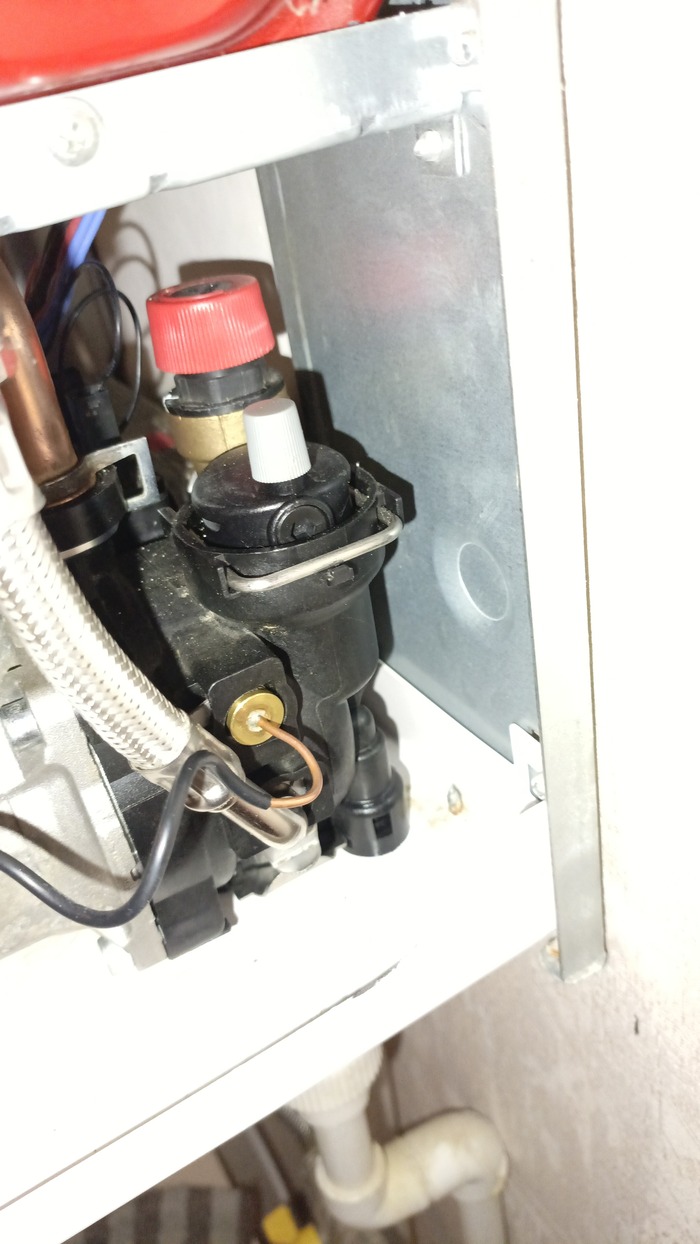

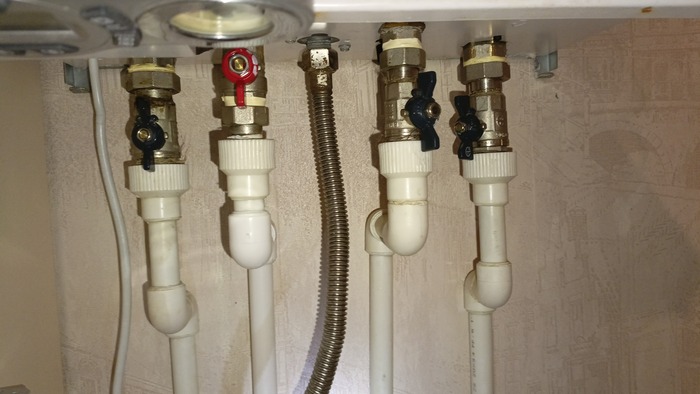

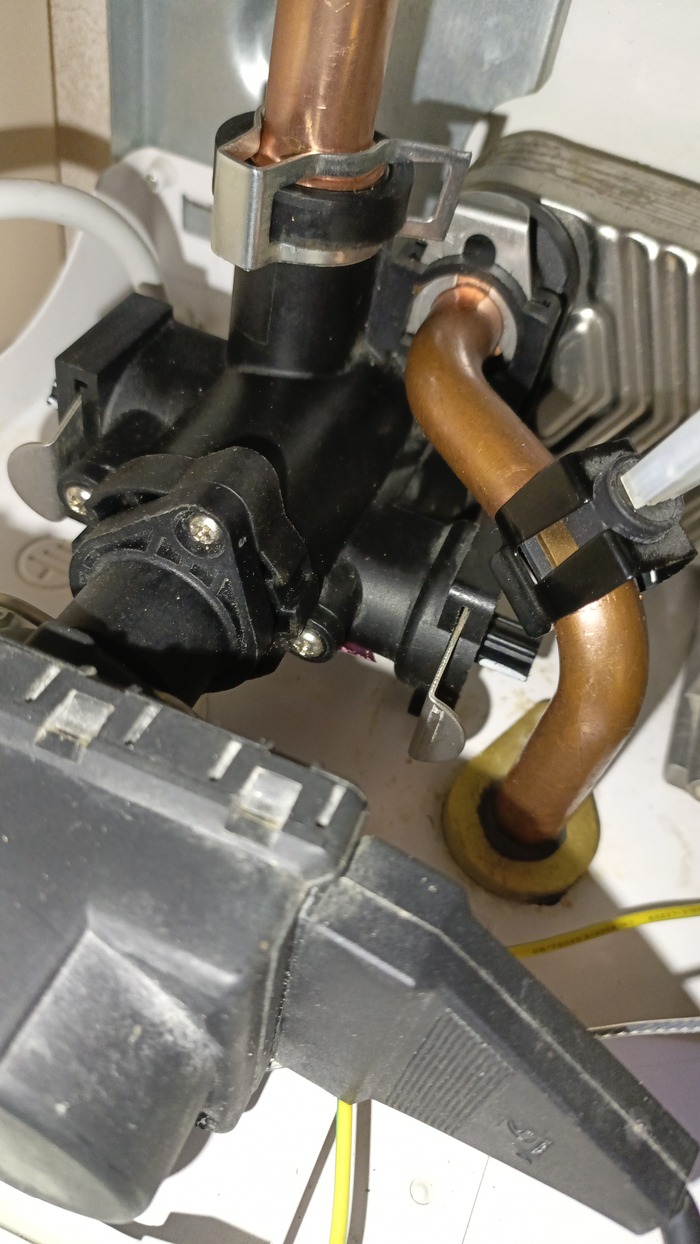

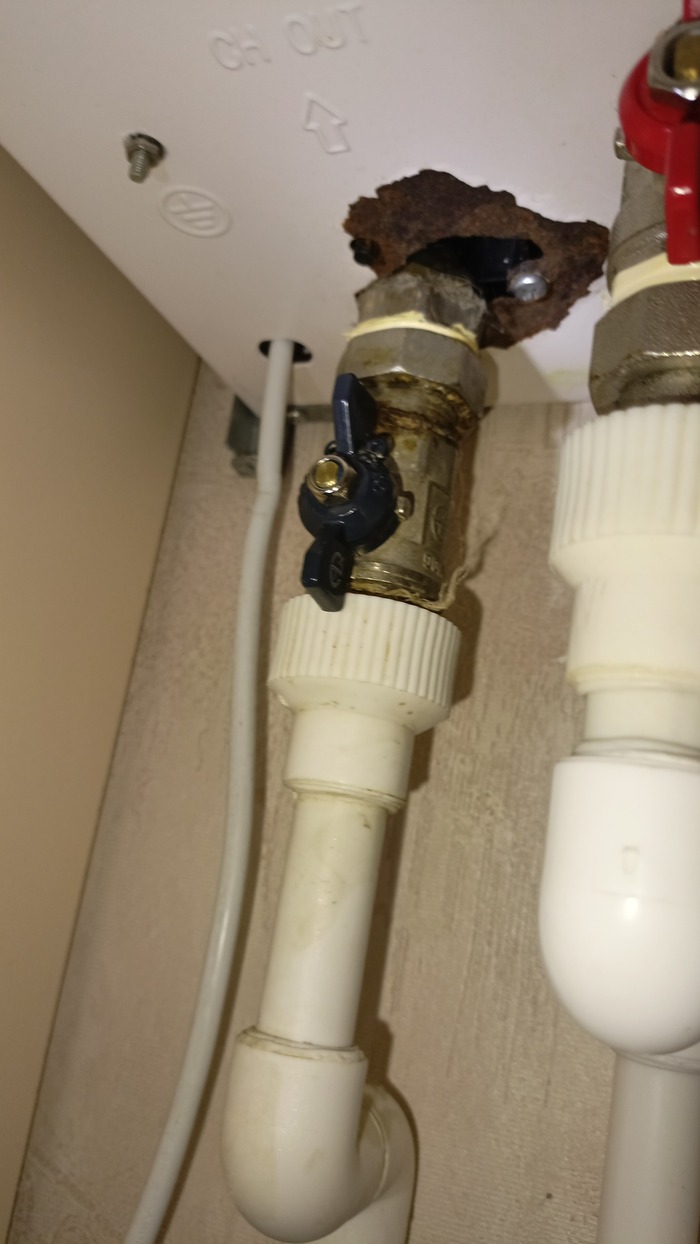

Большое спасибо за помощь. Теперь могу этот котел разобрать и собрать с закрытыми глазами ( раз 5 разбирал и собирал)
