Macbook pro a1286 2010 года

История : Вздулся акб и купили новый - не определяет. Ещё один - снова не определяет. Пошли искать того, кто сможет заставить работать от батарейки.

И я в ту же степь - " Ща АКБ подкинем и будет все ок!"
Все было не ок :(
Я батарею подключил, и пальцем на неё показал - не видит.

Раз по хорошему не хочет, будем резать мерить и думать.
Плата у нас 820-2850-a. Есть схема и боардвью и на нее.
Нас интересует колодка АКБ j6950.
Замеры напряжений
1/2/3: + с АКБ - 0v
4/6: клок/дата - линии обмена между АКБ/smc/чарджером - 0v и 0.5v соответственно.

Смотрим сопротивления на этих линиях.

Сопротивление в ~1ом - Короткое замыкание по линии =SMBUS_BATT_SCL
🙄
Хорошо, значит виновников не так много:
1. ШИМ чарджера ISL6259HRTZ
2. SMC H8S2117

Пойдем от простого - снимаем чарджер и смотрим

Чуда не будет...
Ставим новый чарджер ( на всякий случай) и меняем smc H8S2117 с донора.

Собираем все в кучку, делаем сброс smc и проверяем

Ноут увидел батарейку, запустил зарядку и стал от неё работать.

Лечение прошло удачно, всем спасибо за внимание. :)

Много лет ставлю машину около дома и всегда мечтал утром садиться уже в теплую машину и сразу же ехать, без прогрева.... и решение для этого готовое есть - предпусковые электрические подогреватели, стоят они в районе пары тысяч рублей, и поставить можно самому... сложнее было сделать на улице надёжную электророзетку... и я почти летом это порешал и даже купил подогреватель, маленький по размерам, при этом со встроенной помпой (помпа там на магнитах, как у стиральной машины сделана, полностью от ОЖ изолирована), короче, в этом году я был готов, зажить как человек... но не хватило времени, а холода уже вдарили:

Короче, работы там оказалось на 20 минут всего, пришлось купить пару хороших хомутов "Норма" размером 16Х27, пол литра ОЖ (охлаждающей жидкости), а из инструментов - два Т-образных ключа, один на 10мм (длинной около 30 см) и на 7 мм что бы хорошенько протянуть хомуты:

Инструкция советует ставить его как можно ниже, а я поставил высоко - там же помпа есть, из любого места гонять сможет..... но, если она когда-то остановится, то при нижней установке я это не замечу, мне кажется, она будет гонять из-за теплового расширения.... а вот при верхней установке, увы, ничего не выйдет... к счастью, помпа там не бесшумная, когда работает, это хорошо слышно, так что буду в курсе, если что-то с ней случится!

В общем, рекомендую всем - приборчик не сложный, но полезный ))

Всем привет! В ремонте IPhone 7, пришёл с дружественного сервиса, который сложными ремонтами не занимается. Пришёл с такими симптомами: включается только с подключенной зарядкой, но не заряжается, нет индикации заряда, всегда отображается 1% зарядки акб, если отключить зарядку телефон выключается. Со слов клиента, телефон постоянно заряжался от автомобильной зарядки неизвестного происхождения, незадолго до поломки стал быстро разряжаться даже в режиме ожидания. В сервисе, куда клиент отдал телефон, ничего особенного не делали, подкинули шлейф, акб, ничего в поведении аппарата не поменялось, после этого телефон и попал ко мне, уже разобранный.

В принципе по опыту такие симптомы сразу говорят куда следует смотреть, но для самоуспокоения подключил плату к лбп, проверил потребление выключенной платы, а главное реакцию потребления тока на кратковременное нажатие кнопки включения, как и следовало ожидать скачок потребления был далёк от нормы и составлял 260мА, при норме 50-90мА. В этих случаях, причиной поломки является вышедшая из строя микросхема контроллера usb, больше известная как Tristar.

В Iphone 7 установлена микросхема 610A3B. До этого в айфонах начиная с 5s использовали такие контроллеры с маркировками 1610А1, 1610А2, 1610А3, все они совместимы и взаимозаменяемы между собой и с 610А3B, кроме контроллера Iphone 5 с маркировкой 1608А1..

Как и в Iphone 6s, прежде чем приступать к замене микросхемы, чтобы получить к ней полноценный доступ, нужно отрезать/отломать/отпаять мешающий кусок металической рамки защитного экрана, делать это нужно крайне аккуратно, припаяна она на обычный не легкоплавкий припой, рядом нанд, под правым краем рамки идёт антенный шлейф, под верхним краем мелкие стекляхи сколоть которые можно при любом неловком движении. С самой микрухой можно не церемониться, она нам больше не понадобится.

Теперь, когда ничего уже не мешает, снимаем микросхему

Зачищаем посадочное место

Ставим новый контроллер

Даём остыть, собираем, проверяем

Телефон включился без зарядки и показывает адекватный процент заряда

При подключении зарядки есть индикация, проценты зарядки растут, показания потребления и зарядки и телефона (от лбп) в норме.. На этом ремонт этого телефона закончен, всем спасибо!

Контакты:
https://vk.com/alexey_krotkov
@fix_smart_spb

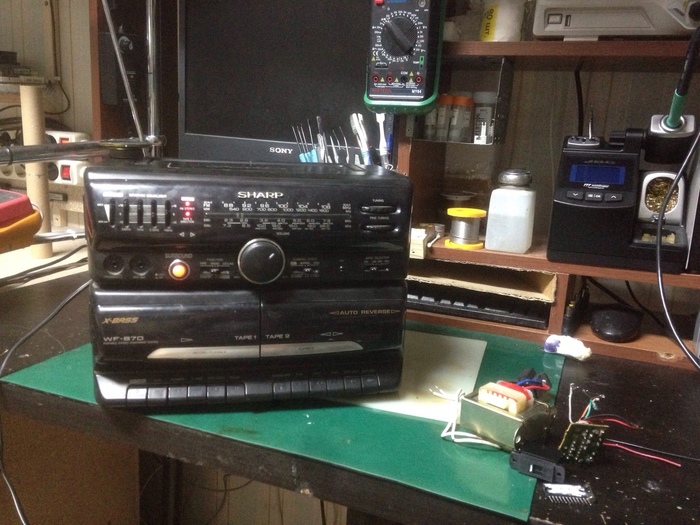

Жила-была двухкассетная стереомагнитола от известной японской фирмы Sharp Wf-970Z(Bk). Эту магнитолу уже давно использовали просто в качестве оконечного усилителя послушать музыку с телефона или планшета.

Но однажды она "перестала играть". Владелец начал нажимать все кнопки и в конце концов добрался до сетевого переключателя 220-110В. Выбитый автомат стал её последним аккордом...

Так магнитола попала ко мне. "Не работает, не включается, не играет". Совсем...

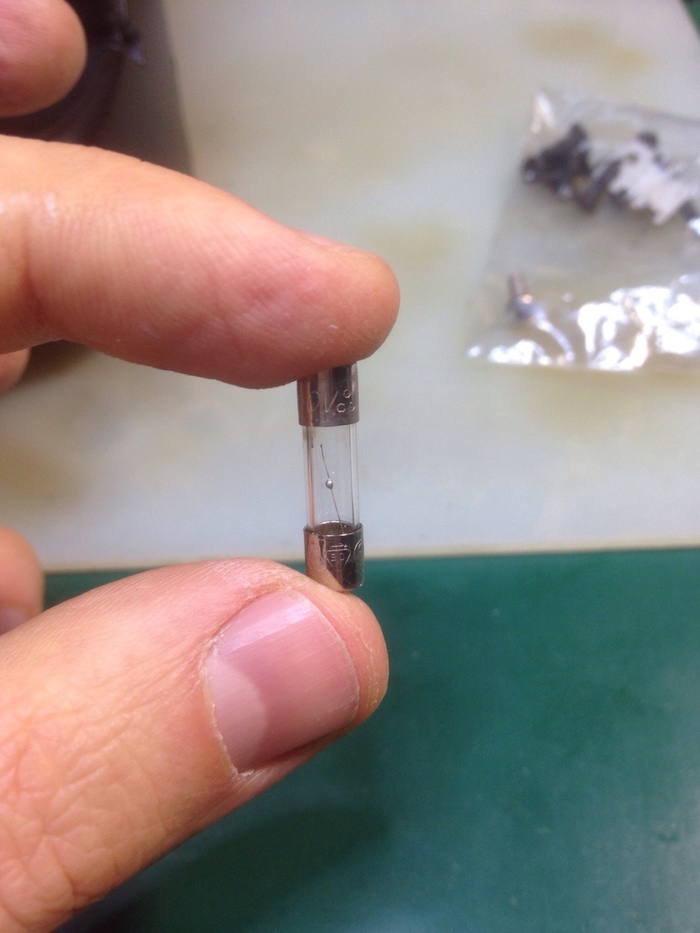

Но не всё так просто) Одним сгоревшим предохранителем (как надеялся владелец) не обошлось.

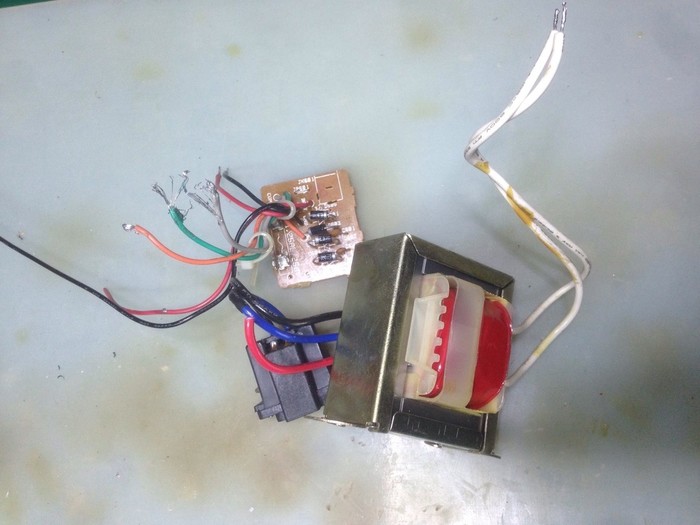

Силовой трансформатор тоже сгорел по понятной причине.

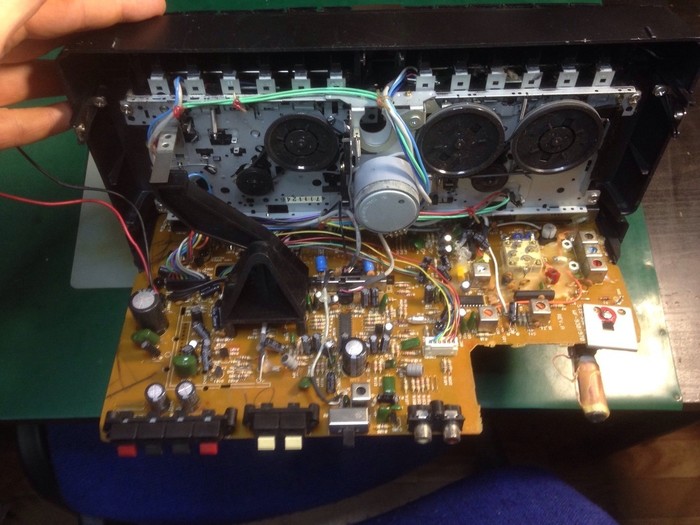

Но что хуже всего, по линии 12В основного и единственного питания всего около 10 Ом. Долго искать виновника не пришлось. При подаче 2В сильно грелась микросхема усилителя BA5415

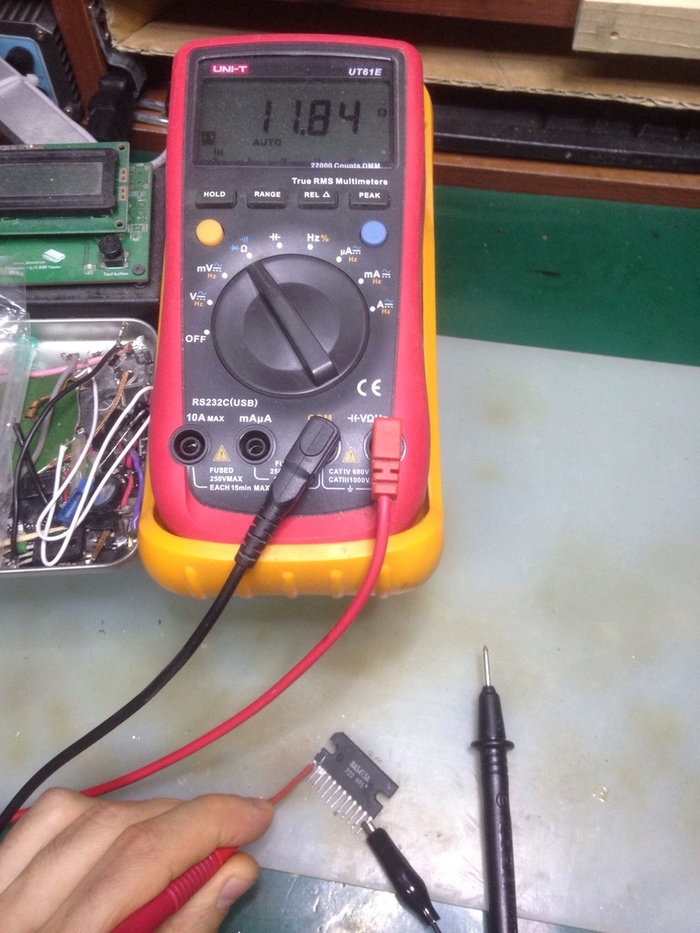

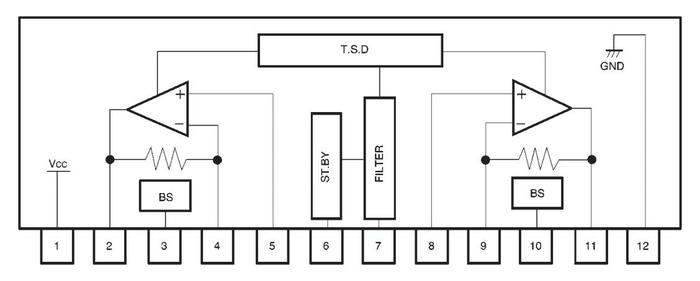

Нахожу её даташит и меряю сопротивление линии питания Vcc (1 нога) относительно земли GND (12 нога)

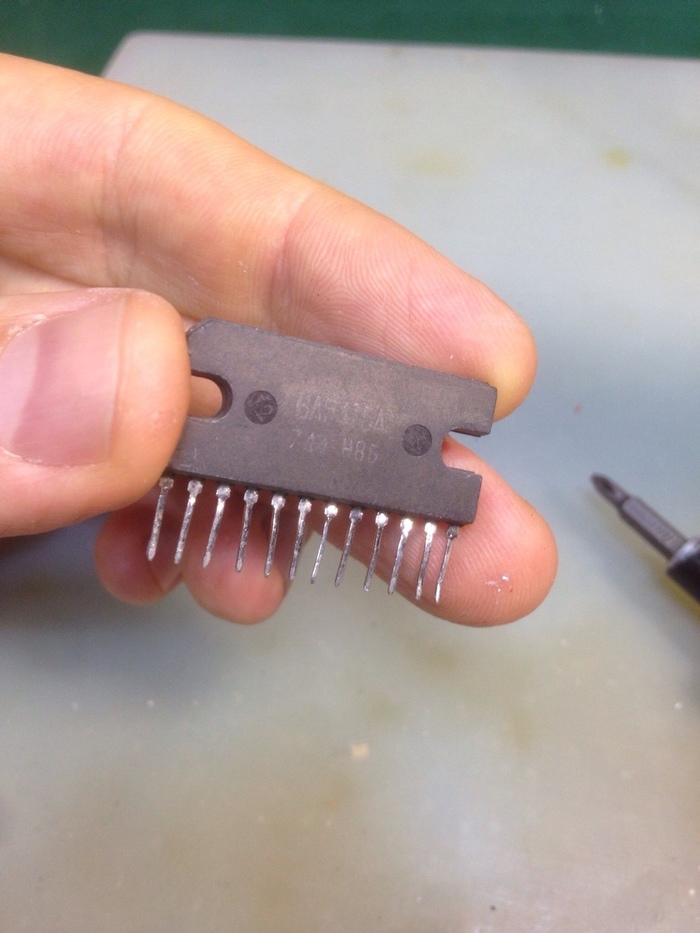

Заказываю BA5415 и долго жду

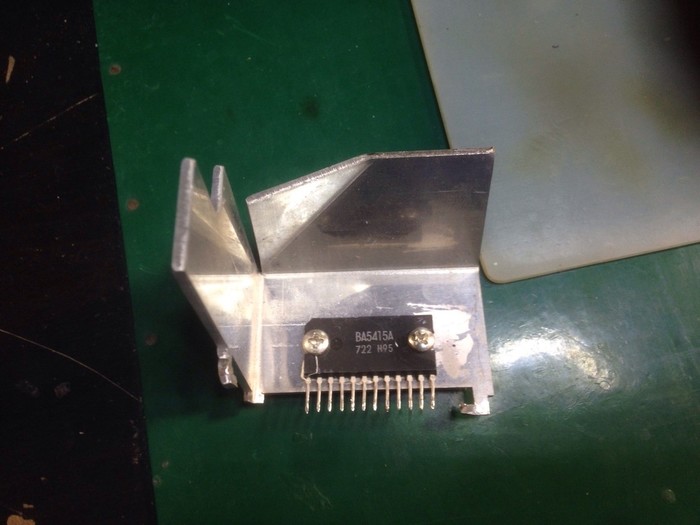

Спустя 2,5 месяца приходит мягко говоря не совсем новая микросхема. Зато с замерами у неё вроде бы всё нормально.

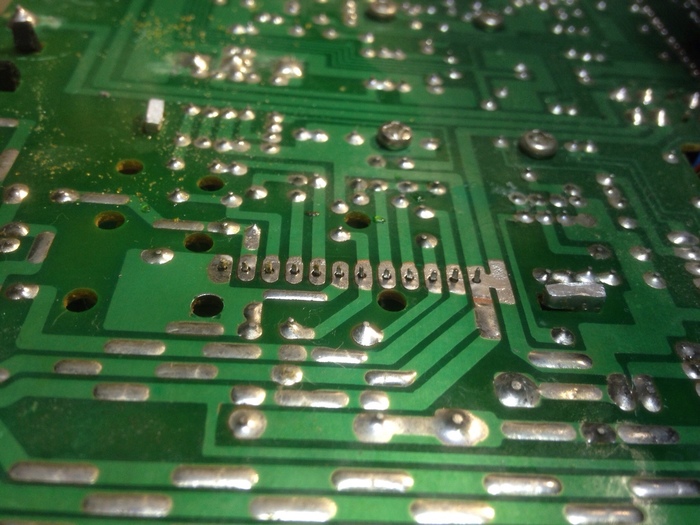

Ставлю BA5415 на плату и смотрю что будет

Запитываю аппарат пока от лабораторного блока питания с ограничением тока (на всякий случай).

Работает.

Осталось выбросить весь блок питания и поставить что-нибудь современное импульсное не менее чем на 30Вт мощности (по паспорту потребляемая мощность: 30 Вт)

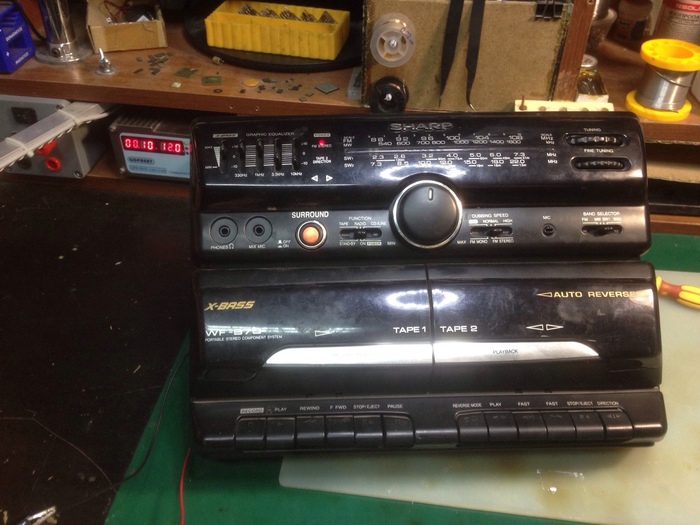

Собираю и проверяю что там передают по радио

Слушаю кассету от спека (православных записей советской эстрады в своей мастерской я не нашел)

Поработает еще, покряхтит. Ремонт бесплатный, за "спасибо".

Я во ВКонтакте.

Принес знакомый перекуп ноут, говорит, состояние не плохое, но не включается. Надо починить.

Ноут такой, картинка из тырнетов, только состояние нового, не потерт не бит не крашен. Немного дороже цены ремонта, можно купить такой же рабочий зомби, который подохнет в любое время, а может еще пару лет проработать, лотерея, так что ремонт для знакомого оправдан.

В результате диагностики выяснилось что он таки включается, т.е. на кнопку питания реагирует, весело гудит кулером, но картинки нет. Тут даже думать не надо, по потреблению около ампера и миганию капслока, видно что подох северный мост.

Будем менять, покупаем новый север и перекатываем на свинцовый припой, что бы понизить температуру посадки чипа. Безсвинец начинает садится на 220 градусах, свинец же на 180.

Флюсиком поливаем его, и паяльником убираем безсвинцовые шары.

Зачищаем оплеткой.

Раньше таких чипов садилось по десятку в неделю, сейчас дай бог, в месяц три прийдет на замену, вымирают старики, а делать их уже не хотят.

О чем это я, ах да, трафарет берем и шарами туда посыпаем, да побольше, разгоняем их кисточкой по своим местам, остальное сметаем.

А дальше стандартно, феном на небольшой температуре оплавляем шары, что бы вышло так.

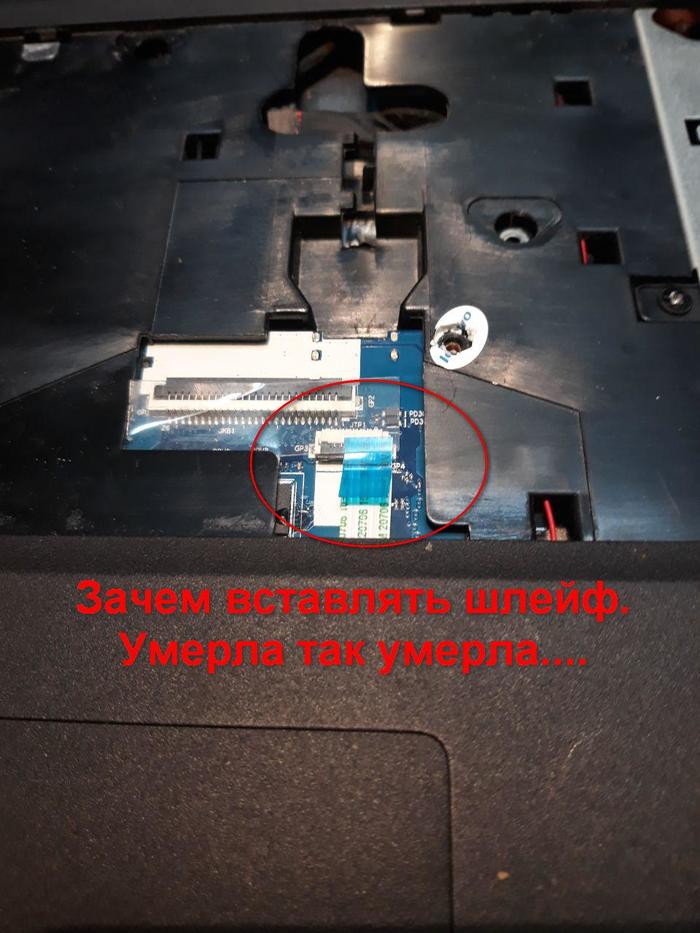

Готовим плату, разбираем, все рамки и пленки долой, снял охлад и понятно стало отчего он помер. Само собой и время ему пришло умирать из-за деградации пайки кристалла к подложке, а тут ему еще и помогли. Там не зря термопад с завода лежит, менять его на медь можно, но не нужно, а тем более на кривой кусок медяшки или люминяшки, вырезанный бабушкиными ножницами для кройки. Качество прижима видно, ага.

Стоит там 216-0752001, а поставить я хочу чип подешевле. Благо видик на плате отсутствует и задействовано только северное видео.

Обдираем красный компаунд, и на самодельную паялку ее, старый чип долой. Стоики тефлоновые для платы тоже самоделки, как нибудь сделаю пост про них, себестоимость фигня полная, что я зажал на термопрошные стойки.

Видно что пожелтела шелкография, это все от флюса, как отмою, будет как родное. Оплеткой зачищаем. Крепление термопары огонь да?

Выставляем новый чип по рисунку на плате, и садим.

Термопара врет немного, на 5 градусов, чип вот вот сядет.

После чего моем плату, название чипа я замазал т.к. не хочу что бы меня потом ремонтники отпиздили за раскрытие секретов, так надо и не спрашивайте. Кто занимается ремонтами и так знает что можно ставить, а остальным оно не надо. Поменял и ладно.

После прошивки биоса с модифицированным видеоядром получаем старт с картинкой.

А дальше все просто, ставим драйвера, стандартный прогон, проверка температур и выдаем довольному клиенту.

Ответы на топ вопросов в комментах. Я из Украины, город в тэгах.

Вопрос можно задать сюда remonterzeleza@gmail.com или https://vk.com/remonter_zeleza
