Сообщество Ремонтёров

К теме о Как жидкость убивает электронику. Старайтесь учиться на чужих ошибках

Со слов клиента, просто плавал в бассейне. А заметил когда уже экран отвалился.

Экран действительно полностью отклеился.

Что внутри

При таком обширном поражении, модуль дисплея выглядел достаточно хорошо!
Есть вопрос к разборке, плата в корпусе закреплена на пластмассовые расплавленные "клепки", пластик не плохой кстати. Расчёт на одноразовость?

Плату отмыл, аккумулятор зарядил отдельно, собрал) ( с платы "смылись" не только окислы)

И о чудо, оно работает!
( на самом деле работой не назовёшь, только видимость)

Даже видит зарядку! (Но не потребляет ничего)

Восстанавливать его никто не стал)
Спасибо за внимание!) Может будет интересно тем кто хотел посмотреть что внутри ))
Всем добра! )

Принёсли посмотреть колонки с проблемой "Слабый звук из твитеров, один играет тише другого"

Странно, но звука из них не слышу вообще

Попробуем открыть тот, что играл погромче

Упс...  Со слов клиента, почти два года звук был))

Всем привет! Давненько ничего не писал, да и писать было особо не о чем, одна типовуха приходила. А сегодня принесли вот такой вот "ноутбук"

С проблемой - не работает клавиатура  и тачпад. До меня вызывали мастера на дом (домушника), он что-то там поковырял, содрал 5 тысяч и свалил в закат.

Вообще я такой хлам стараюсь в ремонт не брать, потому что в 99 процентах случаев там дохнет SoC и ремонт нерентабелен (к этому моменту мы ещё вернёмся). Но тут жалко людей стало, будем разбираться.

Включил, проверил, действительно не работает. Решил уже разбирать, взялся рукой за крышку и... обжёгся.

Греется отмеченная на фотке область. Открываю рамку, отключаю камеру

Клава и тач заработали. Находим и меняем пробитую керамику

Проблема, собственно, не стоила выеденного яйца, закоротившийся на землю керамический конденсатор садил питание мультиконтроллера. Хотя я первый раз вижу дохлую вебку, конечно.

Ну а теперь посмотрим что там внутри. Разобрал я правда не этот аппарат, он уже выдан клиенту, а другой, который у меня давненько валяется. Но тоже Ирбис, тоже белый, пусть немного поменьше. Потроха у них всё равно одинаковые.

Вот его небогатые внутренности:

Мы видим проц Intel Atom Z3735F, который заметно проигрывает i3 десятилетней давности. Умирают это процессоры как мухи, и пусть стоят не так дорого, но менять их зачастую нерентабельно.

Также видно медленную память объемом аж 32гб. На клиентском ноуте была голая винда и MS Office, свободного места оставалось всего 5гб. Скоро и их сожрут обновления. Пользоваться устройством полноценно невозможно. Апгрейдить тоже нецелесообразно.

Оперативная память также распаяна и возможность расширения отсутствует.

Мультиконтроллер, который, как я подумал сначала, умер в клиентском аппарате, em78f611, в продаже их нет.

А ещё там есть потешные железяки для увеличения веса, видимо что бы не переворачивался))))

(нет, это не магниты).

В общем по сути мы имеем одноразовый медленный и неремонтопригодный китайский планшет в корпусе ноутбука. И всё бы ничего, но просят за эти Ирбисы и прочие дигмы вполне взрослые деньги, в районе 15 тысяч рублей. За эти деньги можно запросто оживить ваш старый полноценный ноутбук, а может и 3-5 ноутбуков.

Занимаюсь только ноутбуками, только в Москве. Задать вопрос по ремонту можно в whatsapp +79775532713 или на почту bond.alex@protonmail.ch.

Всем удачных ремонтов!

Все привет)
Судя по случаям из моей практики, уверен что многие (не все) не знают (и это нормально, я не хочу вас оскорбить, а хочу предостеречь) что может произойти если в ваше электронное устройство попала жидкость.
И тем более если жидкости попало "чуть-чуть" и "там ничего страшного не должно быть"
Например:
Уронить телефон в унитаз, вылить на него чай, или просто поговорить под дождиком.
Может примеры и не удачные, но что вы будете делать?

(Я предполагаю что кто-то по какой-то шкале, объёма жидкости в устройсве, определяет стоит его сунуть в рис или же обратиться к специалистам. Сори если шутка не удалась)

Куча примеров когда клиент говорит, 'там чуть-чуть капнуло", "ребенок слюнку пустил" и "Все же работало! Там ерунда!".
А как результат платы в коррозии и окислениях. Разрушенные шлейфы, разъёмы плат, микросхемы.
И я скажу что все, или хотябы часть можно избежать)

Чуть-чуть примеров.

Что делать?
Первым делом устройство нужно лишить электричества, вытянуть аккумулятор. (если он съёмный конечно).
Если аккумулятор не съёмный, а устройство продолжает работать, отключите его, и извлеките сим карты и карты памяти.
Если устройство отключилось, не нужно пытаться его включать, подключать зарядное устройство или иной источник питания.
А как же рис и фен?
Фен не выгонит жидкость, нагрев устройства так же не желателен.
Рис не навредит (и даже может помочь) если это временная мера, пока нет возможности обратиться к специалисту.
Жидкость содержит в себе соли, минералы, и прочие примеси, и после испарения это осядет везде где была жидкость.(не говоря о сладких жидкостях).
Не рекомендую принимать советы по типу "сунуть в рис" за полное решение проблемы.
Главное.
Как можно быстрее обращайтесь к специалистам!
Если вы рисковый, и уверенный в себе человек, то в интернете много информации о том как и что разобрать. Но я вас к этому не призываю.

Вот еще пример.
После 'самостоятельной сушки" телефон работал, но очень скоро перестал.

Вскрываю аппарат, а там коварная вода.

Спасибо тем кто прочитал!
Я очень надеюсь что помог кому-нибудь.
Предупреждён - вооружен)
В моей практике очень много различных устройств которые были спасены без каких либо последствий! Но к сожалению есть и те что спасти уже не удалось, либо это было не целесообразно.
Никому не желаю оказаться в такой ситуации!
От ваших действий зависит половина вероятности успеха, а остальное от специалистов к которым вы обратились.
Всем добра!)

Имеется противоударный телефон, который изначально не заряжался или заряжался, но медленно. Потом его попытались отремонтировать, и он стал не дзынь-дзынь.

Забавно, но китайцы зачем-то бездумно скопировали идею вскрытия телефон через дисплейный модуль, смысл которой изначально был в том, чтобы сделать аппарат тоньше (на самом деле, чтобы сложнее ремонтировался, и чтобы никто в него не лез). Благо сейчас от этого практически все отказались.

Что-то паяли, паяли и не выпаяли. Часть платы во флюсе

Не буду лукавить, я очень рад тому факту, что не все умеют ремонтировать мобилки даже на том уровне, на котором могу я. Именно поэтому я никогда не использую эту смешную, на мой взгляд, позицию антагонистов. Когда автор поста стоит такой красивый в белом плаще, а вокруг одни рукажопы и дебилы. Да, это противопоставление хорошего и плохого очень быстро и просто работает, но оно слишком приторное и лезет изо всех щелей уже. И давно известно, что как только появляется конкуренция в сфере, то все эти чсвшные закидонщики остаются без работы, потому как теряется то единственное конкурентное преимущество, которое заставляет людей обращаться к ним. Поэтому я искренне благодарен всем, кто запарывает телефоны в других местах. Кусочек сырокопчёной колбаски, на моем бутерброде, появляется именно благодаря им.

Греется контроллер usb, на который я бы тоже первым делом обратил внимание, если бы телефон принесли ко мне первому. Выпаиваем его, а под ним слипшиеся ножки.

Убираем припой с платы, ошариваем микросхему, и припаиваем на место. Теперь телефон принял изначальный вид. А именно включается, не видится компьютером и медленно заряжается. Достаточно часто d+ или d-, идущие от разъема к процессору, пробивает статикой. И та часть процессора, которая отвечает за обмен данными по USB, перестает работать. Вот и в нашем случае одна из шин была посажена на землю.

Выпаиваем процессор, заказываем у китайца. Главное, чтобы подходил по ревизии, а то будет у вас постоянный ребут и куча потраченных нервов.

От китайцев приходят микросхемы, с непонятно каким припоем, поэтому я всегда ошариваю их на свинцосодержащий.

Ничего нового не придумано пока, поэтому устанавливаем микросхему в трафарет, наносим пасту и греем.

На выходе получаются вполне подходящие шарики на пузе микросхемы.

Припаиваем на место процессор.

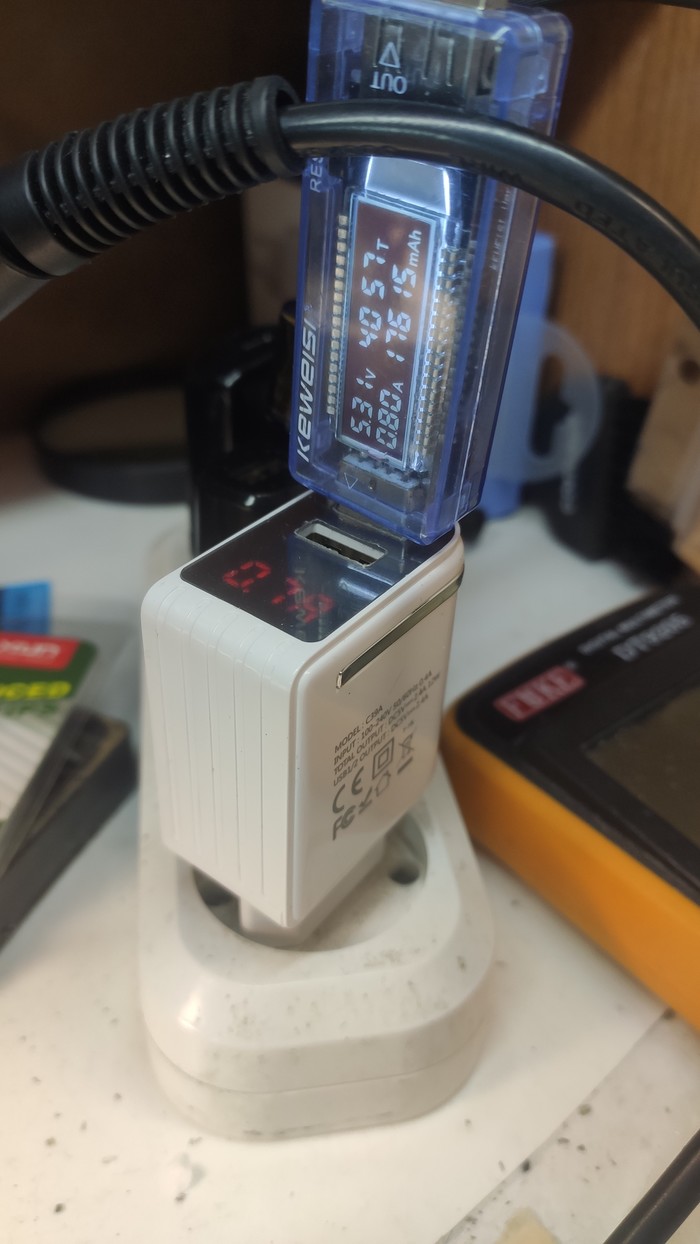

Ток зарядки вполне устраивает 1.75A. можно потестить и склеивать.

Быть может когда-то клиент его захочет забрать, но это уже совсем другая история…

нахожусь в г. Санкт-Петербург.

Источник моя группа вк

На работе коллега зачем-то соорудил конструкцию.
