Когда речь заходит о важных данных, то не важна сумма, важен сам результат.
А вот предысторий валом.
Некоторые решают послушать музыку через aux, колхозя проводами переходник и подавая 12в бортовой сети авто в телефон.
Кто то хотел сделать замечательную съёмку под водой.
Есть и обычные штатные случаи выхода из строя телефона просто так. Оно само:
Собственно вот сам брусок, из которого нужно достать данные:
Предыстория проста - попала вода. Много воды. Телефон не вкл.
Естественно отнесли в сервис на чистку и ремонт сначала в Тайланде, потом где то у нас.
Не смогли...
Спустя 2 года скитаний он у меня.

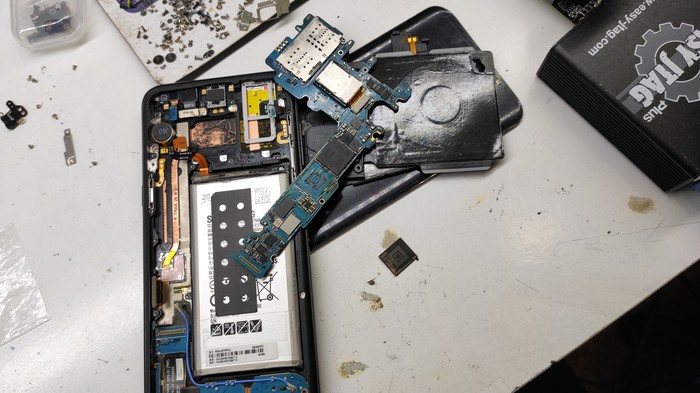

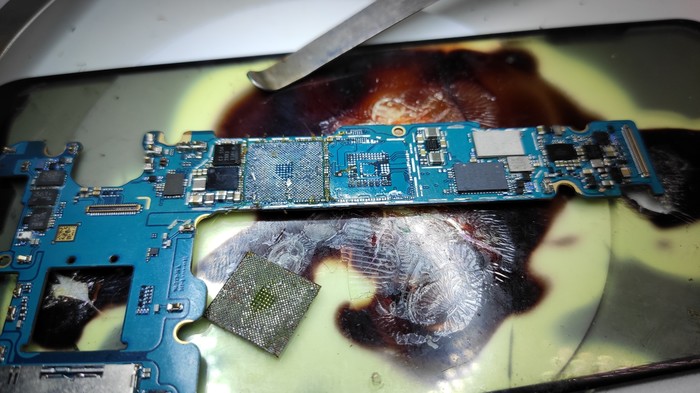

Трубку принесли в таком виде:
Как видно собирать не стали. Отпаяли микросхему памяти в надежде считать с неё данные.
Увы. Это технология UFS и сейчас мало программаторов, которые умеют читать этот тип памяти. Ладно прочитать - данные то шифрованы процессором и что бы их расшифровать, нужно запустить телефон и ввести код-пароль или графический ключ. А может и вовсе без пароля. Данные всё равно шифруются автоматически с 6 или 7 андроида. Точно не помню.
У меня есть программатор для чтения этого типа памяти но толку? Я могу проверить работоспособность памяти и на некоторых телефонах её увеличить. Скажем до терабайта.
Зачитаю:
Как видно раздел USERDATA зашифрован, но остальные разделы типа системы я могу почитать, увидеть файлы и даже извлечь их. Но это система и она мне не интересна.
Итак вернусь к реальности))
Телефон не подаёт вообще никаких признаков работы. ПК не видится, от блока питания нет потребления как и от зарядки.
Конечно. Половина телефона была в коротком замыкании, что видно по тому, как искали виновника:

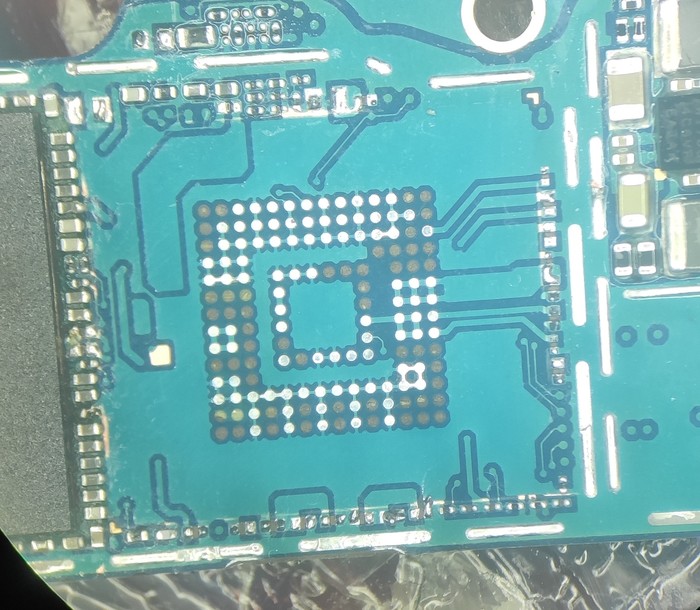

Отсутствующие конденсаторы и резистор вокруг памяти.
Мелочи, но исправить надо. Очищаю припой оплёткой и готовлю место для памяти:
Далее паяльником и оловом добавляю немного припоя на места для smd компонентов:
Положу горстку кондюков, предварительно замотав процессор:
И запаиваю феном немного помогая пинцетом. Под натяжением припоя всё встаёт на свои места:
Не особо ровно, но лучше так, чем никак)))
Ошариваю память и устанавливаю на место:
Готово. Почти как с завода :ХD
Только трубка всё ещё не работает.
Смотрю дальше.
Отсутствующий диод на основной линии питания. Ничего интересного, сразу восстанавливаю:
Так же с отсутствующим контроллером быстрой зарядки:
На этом этапе подключаю к блоку питания напрямую для выявления утечек тока. На удивление всё чисто.
Подключаю к зарядке и там никого.
Подключаю к компьютеру и процессор телефона всё таки отдал команду на определение:
Это уже хорошо. Проц живой.
Значит тут по опыту отвал ОЗУ или нет инициализации памяти.

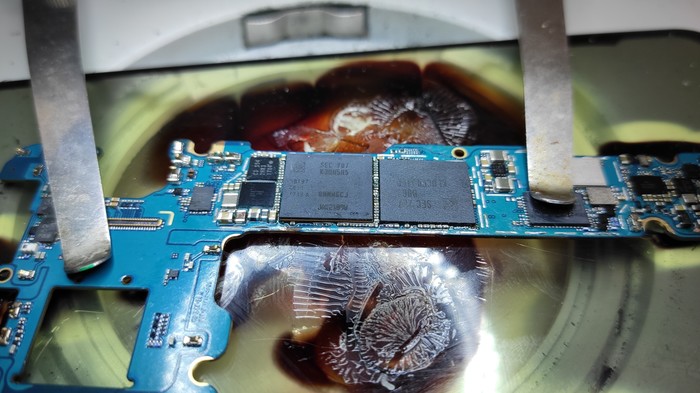

Снимаю оперативку:

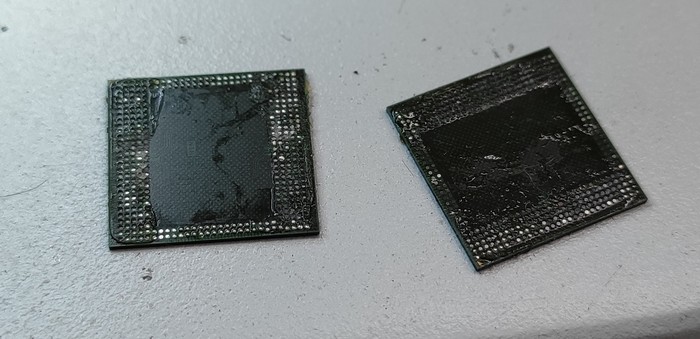

Эту я сам запорол, оторвав один контакт посередине. Даже не знаю как это вышло. Оно само))) и взял рабочую с другого телефона:
Всё что серое - деградация заводской пайки. Со временем отваливается на любых топовых телефонах. В основном после падений образуются трещины в безсвинцовой пайки и они отваливаются и телефон перестаёт работать. Классика))
Подготавливаю микросхэму:
Но если честно это не помогло.
Пробегаюсь по типовухам.
Меняю контроллер заряда:
Снова мимо.
Меняю контроллер питания:
Опять никого.
По питаниям всё необходимое для запуска есть. Но вот что-то мешает.
Психую и заказываю из Китая трафарет для процессора для пересадки на рабочую плату. Месяц ехал. В марушкинском перекладывали с полки на полку 2 недели...
У нас я так и не нашёл нужного и качественного трафарета.
Сходил на почту, забрал и снова за работу.

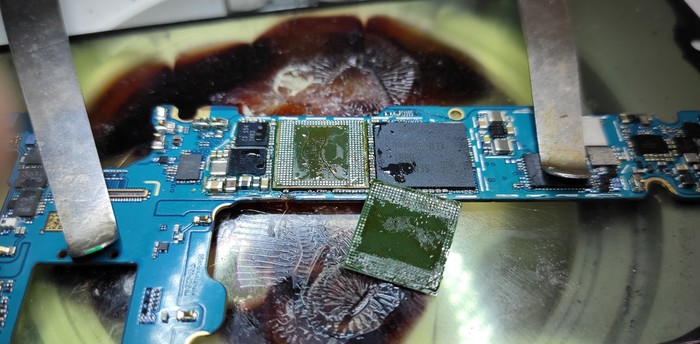

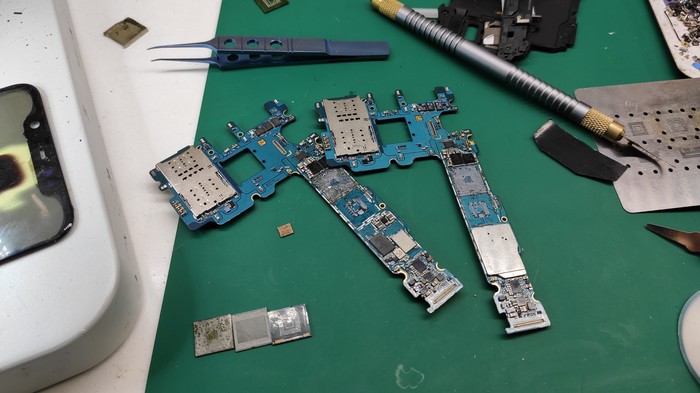

Снимаю память и процессор:

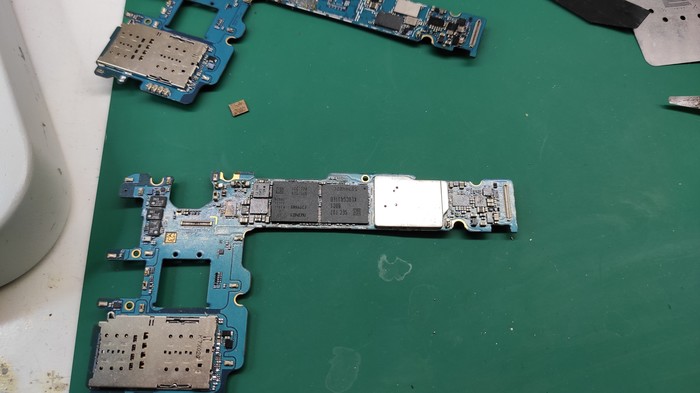

Снимаю всё то же с рабочей платы:
Кстати антистатический коврик тоже был в той посылке)))

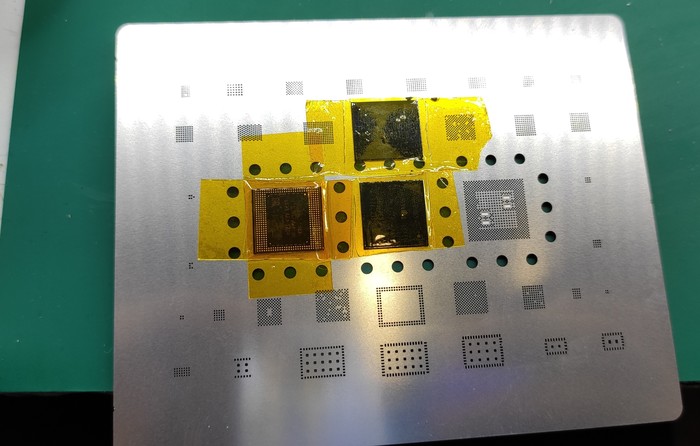

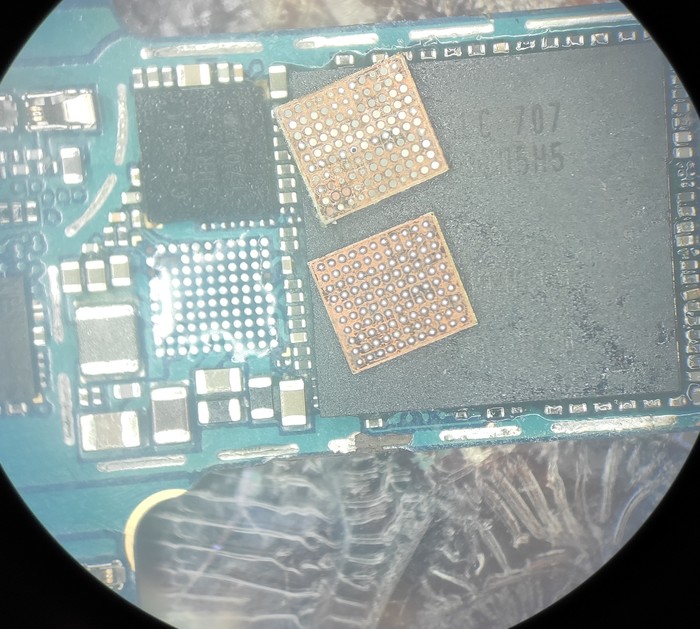

Подготавливаю микросхемы для пересадки:
Запаиваю на подготовленную рабочую плату:
И тупо запускаю с кнопки...

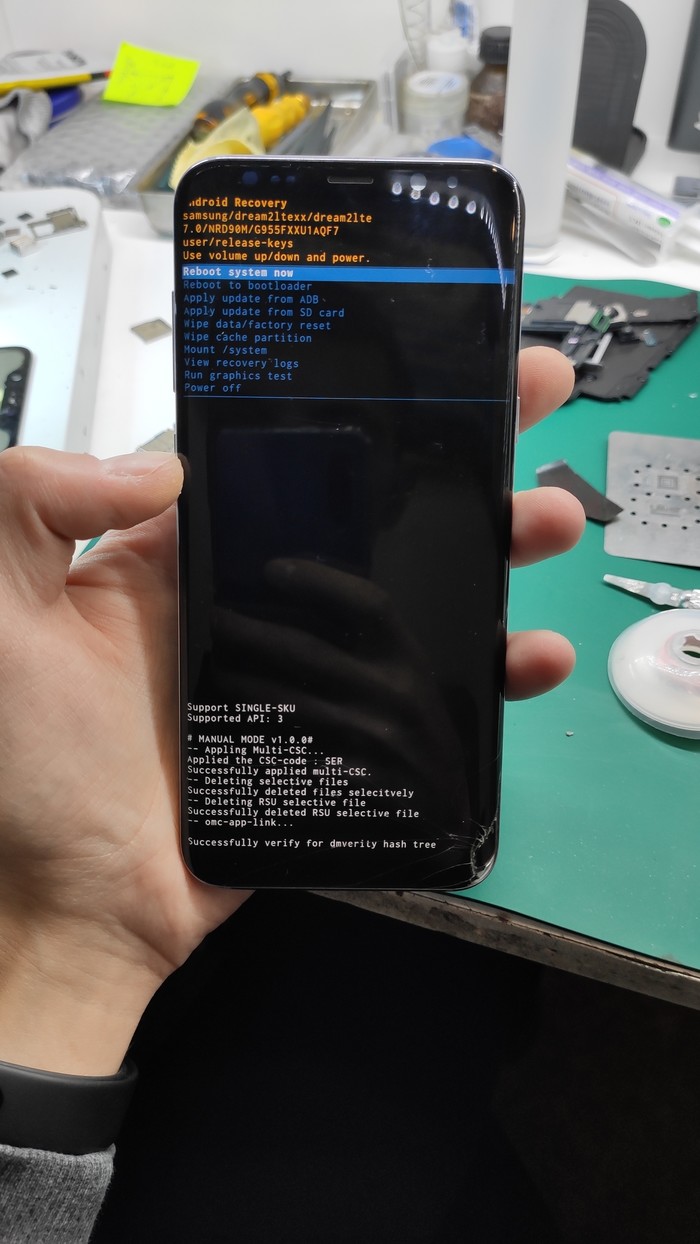

Процессор настроил калибровки на новый сенсорный хаб на плате. Перезапуск:
Тигор)))
Восстановление данных пройдёт успешно при правильном вводе пароля. Но это уже не мои заботы.
Дальнейшие восстановление телефона нецелесообразно, так как дисплей тоже оказался нерабочий(повредили при вскрытии и я использовал свой проверочный).
Человеку нужны были данные.
По времени работы, если бы я сразу сделал пересадку, а не пытался восстановить плату - 2 часа с наличием необходимых инструментов. Но без них это растянулось на полтора месяца.
На этом ремонте я приобрёл ещё немножко опыта, но так и не выяснил то, что мешало запуску на той плате.
Много телефонов приходят на восстановление данных, но к сожалению не каждый удаётся поднять.
Графический ключ был угадан после двух часов попыток. За 2 года и не такое забудешь))) Восстановлено 11gb информации.
Телефон кстати стал сильно греться после пересадки и возможно всё таки пробит процессор, поэтому верну рабочий комплект и буду экспериментировать с увеличением ОЗУ и ПЗУ на этой плате. Но это уже другая история.
На этом всё и...
Увидимся)))
