Сегодня в картинках покажу вам как обойти гугл аккаунт на данном мобильном аппарате.

И так начнем. Нажимаем «Экстренный вызов».

Нажимаем дважды «Данные для экстренных случаев»
Далее попадаем в окно

Нажимаем на значок ручки в верхнем правом углу. И снова попадаем на страницу.

Нажимаем добавить контакт, и выбираем любой контакт.

После выбора,нажимаем на выбранный контакт. И переходим в новое окно.

Нажимаем 3 точки в правом верхнем углу, и выбираем «Поделится».

На новой странице нажимаем и удерживаем значок «Сообщения». В подменю выбираем «О приложении»

В новом окне, листаем вниз и выбираем «Приложения для смс». После этого увидим окно в нем выбираем пункт «Открытие ссылок». Листаем вниз и выбираем приложение Youtube Go. Нажимаем на него, и в новооткрытом окне снова нажимаем на названия приложения.

Далее «Уведомления Приложения»

Дальше нажимаем «Дополнительные настройки в приложении».

После этого действия вы попадете в меню выбора браузера. Выбирайте хром. Скачиваете, quick short maker и гугл акаунт менеджер.
Устанавливаете два приложения. Открываете quick short maker. Там в поиске пишете Goole, находите строчку акаунты гугл, открываете и нажимаете ту где написано «введите адрес эл почты и пароль» далее просмотреть. Будет такое окно.

Потом нажимаете на кнопку слева и удерживаете(функциональная кнопка последнии приложения). Увидите надпись войти в браузере, нажимаете. Входите в любой существующий аккаунт, перезагружаете устройство. Теперь введенный вами аккаунт добавлен, и настройка пройдет без запроса аккаунта. Далее либо сделайте сброс устройства из настроек. Или просто удалите аккаунт через настройки в соответствующем пункте «Аккаунты». Все
Ps телефон не ворован и тд.
Pss не знаю если есть ли эта инструкция в на 4pda, думаю что если и есть то тут не будет лишней

Видеокарта HIS RX 470. Без изображения и с потреблением всего 100мА.
По легенде была залита жидкостью для вейпа. До того как попала ко мне, уже побывала в каком-то сервисном центре. Место залития в районе регулятора напряжения APL5932A было отмыто и пропаяно. Но к какому-то результату это не привело.

Разбираю карту и провожу замеры. По основным линиям питания сопротивления в норме, поэтому спасать есть что.

Меняю микросхему регулятора APL5932A на исправную, восстанавливаю сгнившие резисторы в обвязке. (Был донор, смог точно всё обмерять).

Далее оказалось что неисправен стабилизатор напряжения 5В и, как следствие, вышел из строя основной шим-контроллер NCP81022.

Меняю шим на заведомо исправный.

Теперь карта потребляет в районе 1,2А, все основные напряжения запускаются. На осциллографе по всем фазам правильная картинка.

Проверяю карту в стенде.

Изображение появилось только после прошивки корректного Bios.

Так же есть проблема с выводом изображения по HDMI. Изображение иногда пропадает, появляются искажения при касании к кабелю.
HDMI разъём нужно менять.

Но это заметно увеличит стоимость ремонта, поскольку разъём HDMI находится под DVI

Будет предложено использовать Display port, либо DVI.
Карта явно после майнинга, с характерно изношенными куллерами. Будет длительно тестироваться под нагрузкой.

Я во ВКонтакте.

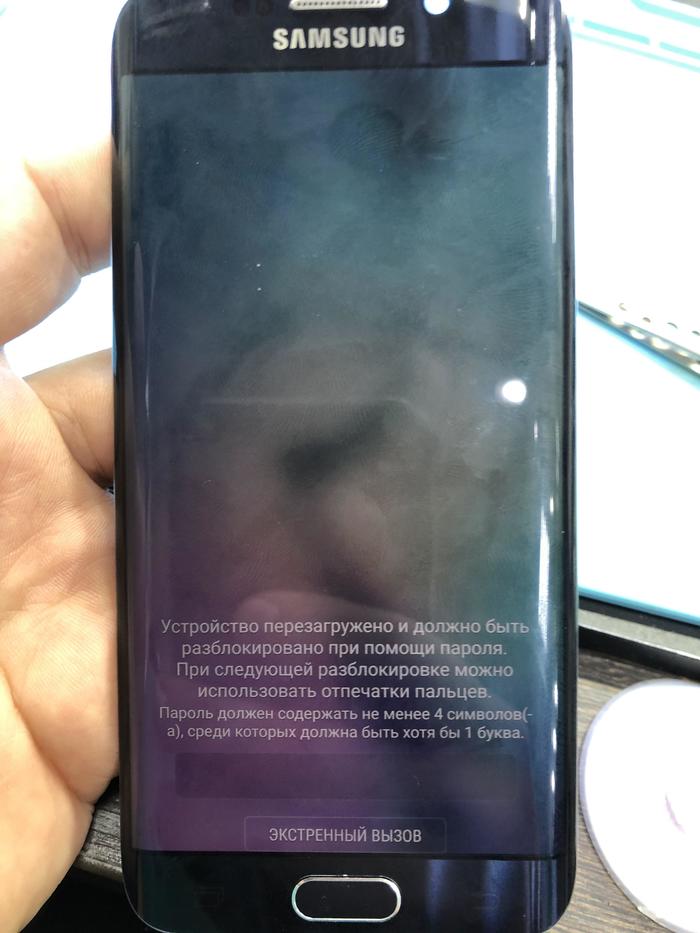

Всем Доброе утро, обратился ко мне человек с просьбой спасти его информацию на Samsung g925, он выпал из кармана у него , когда он садился в машину, узнал об этом он в тот момент - когда услышал подозрительный хруст под колесами авто.Выглядел телефон мягко сказать не очень.

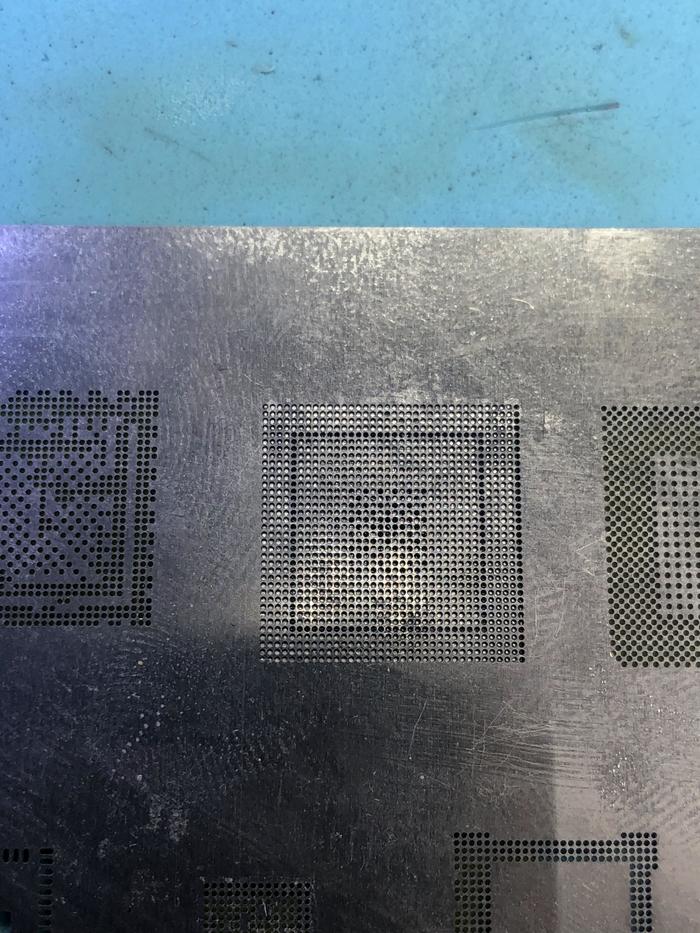

Клиент предоставил сразу и второй такой же телефон , для пересадки всех микросхем на другую материнскую плату. С самсунгами работаю крайне редко и трафаретов в наличии не нашлось, по этому перенос затянулся и потрепал немного нервишки.Ну поехали

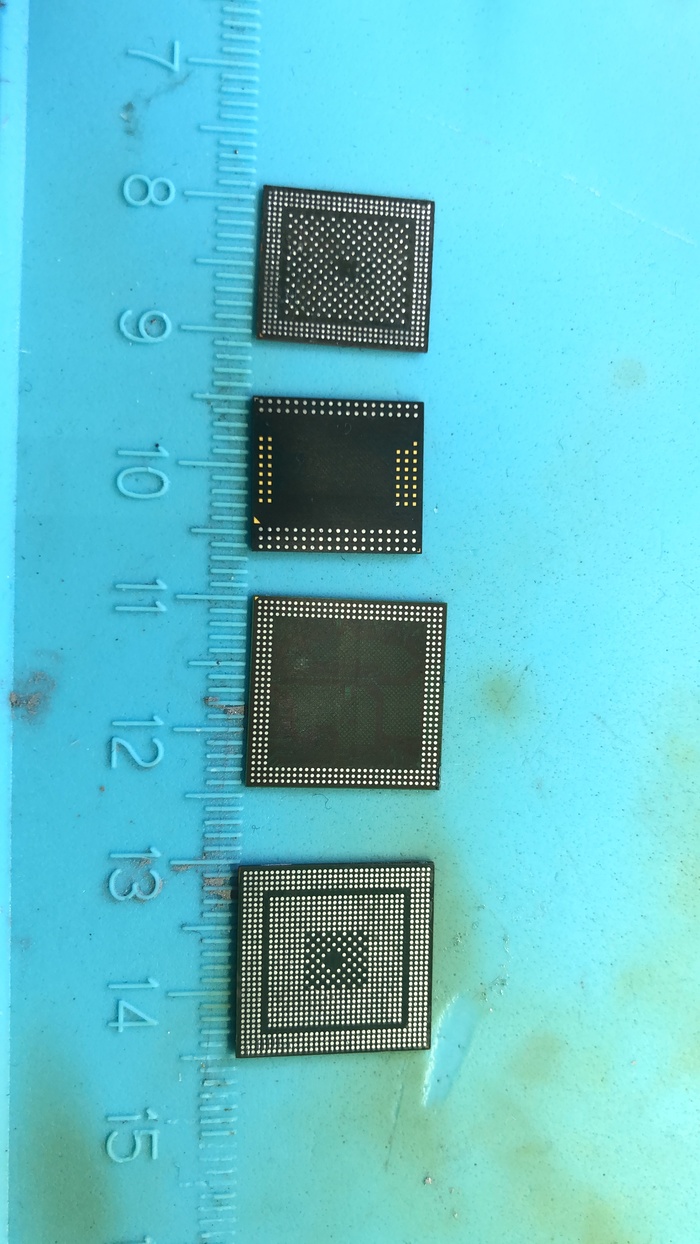

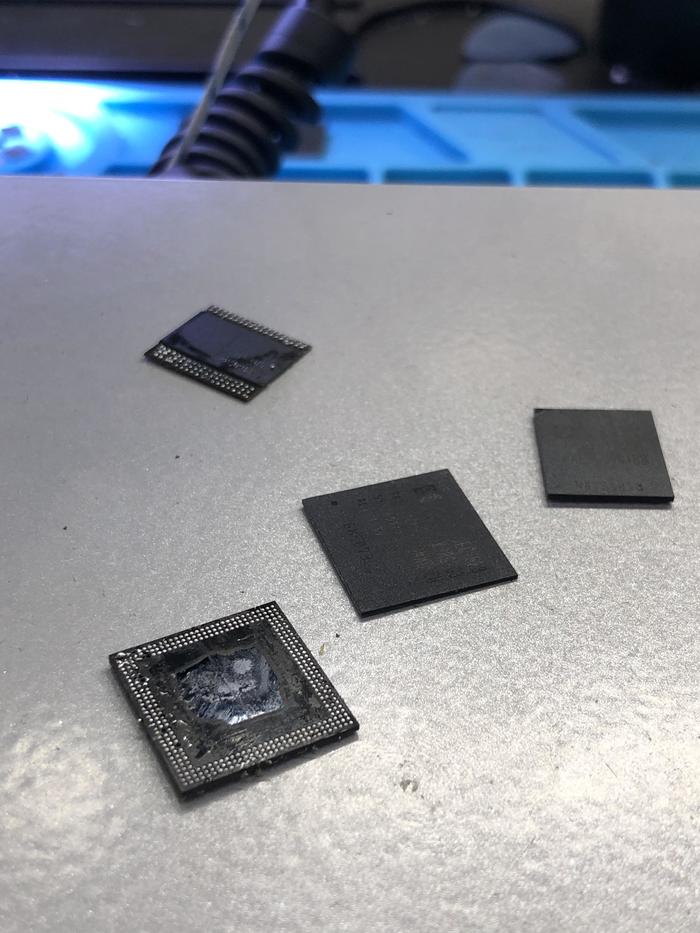

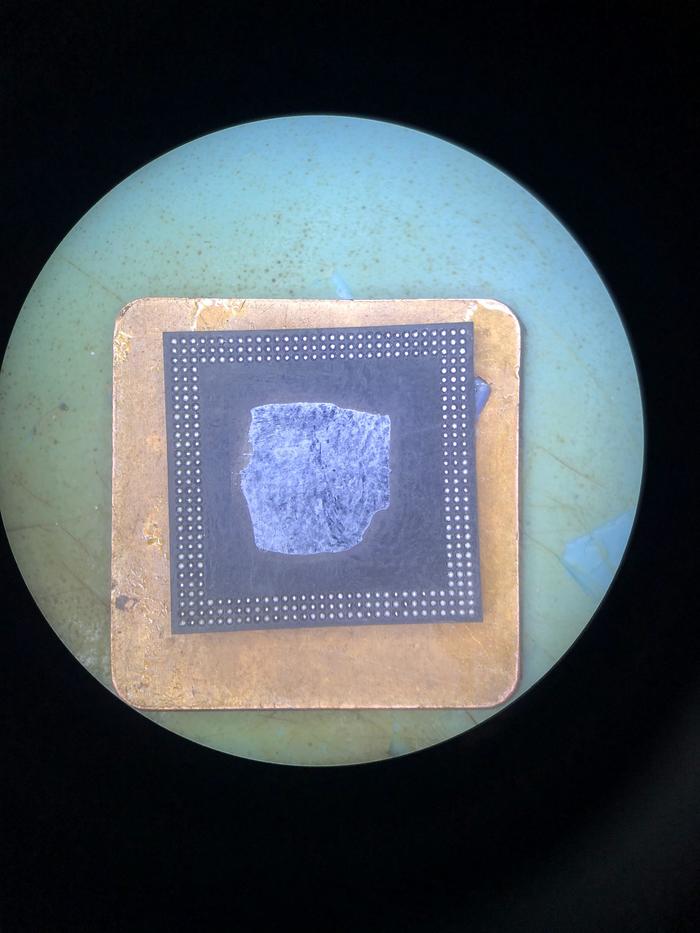

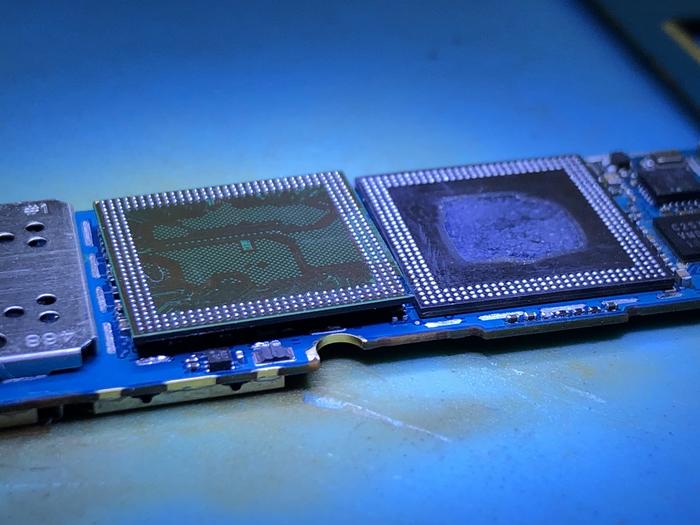

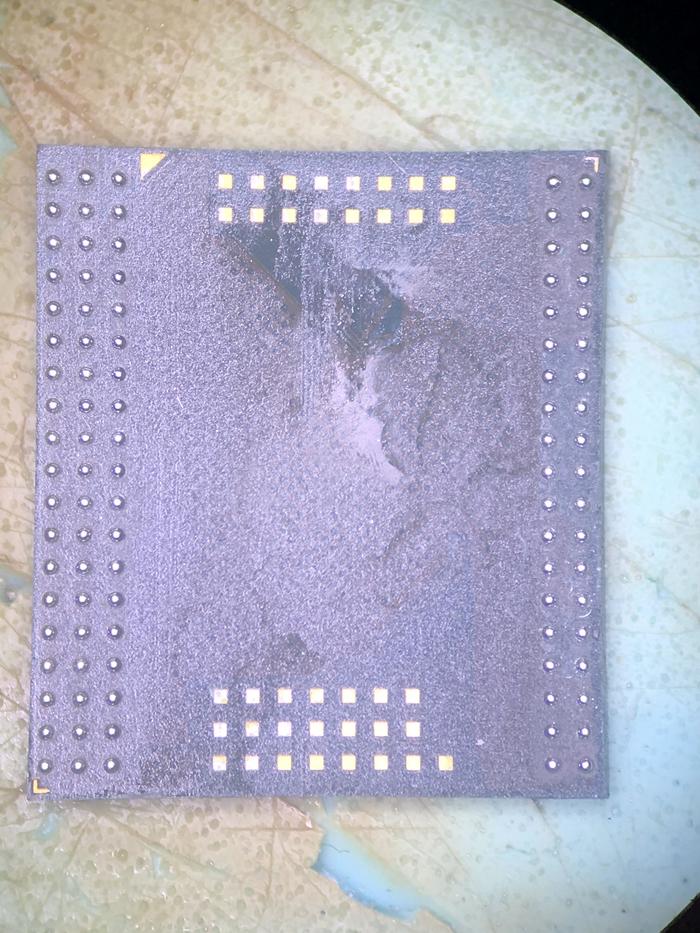

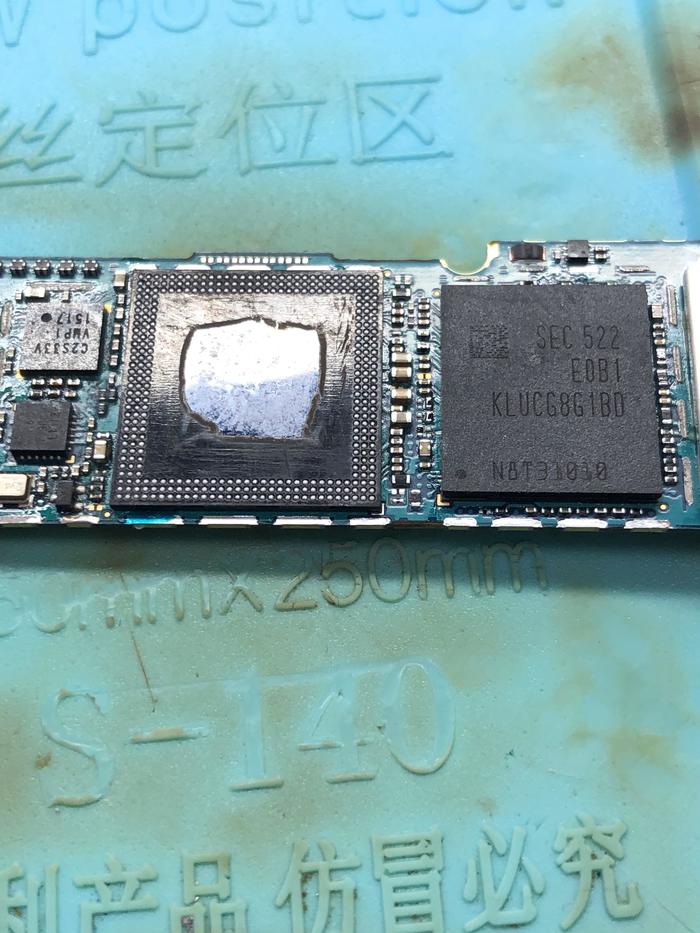

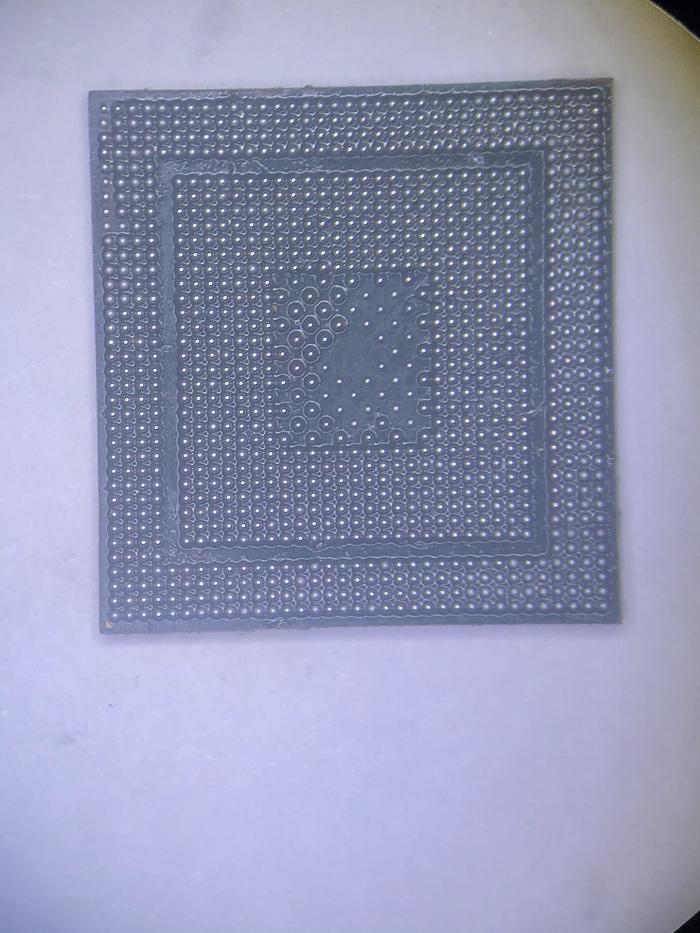

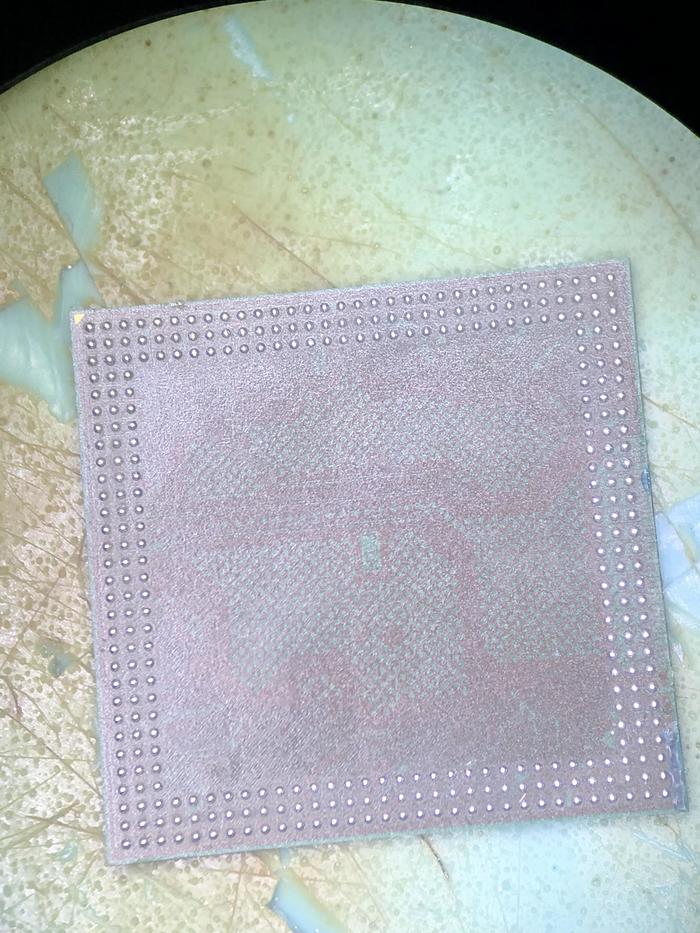

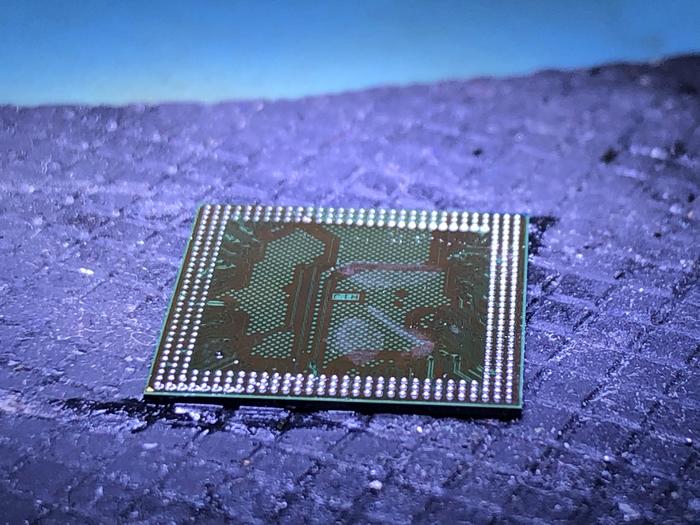

Сняв все необходимые микросхемы занялись их подготовкой - чистка и накатка шаров

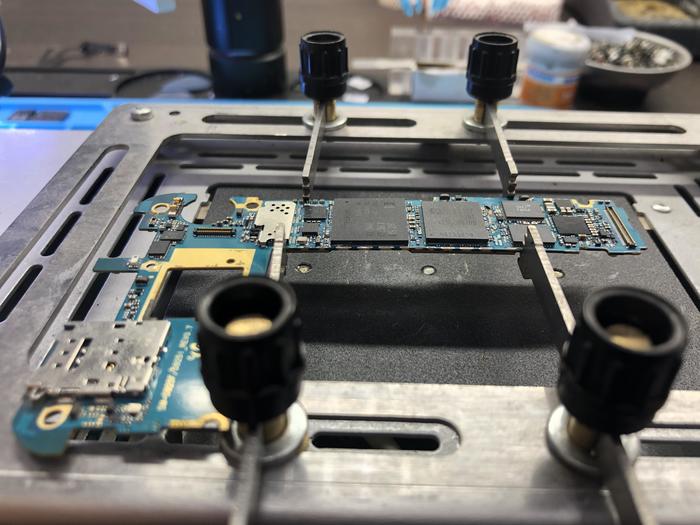

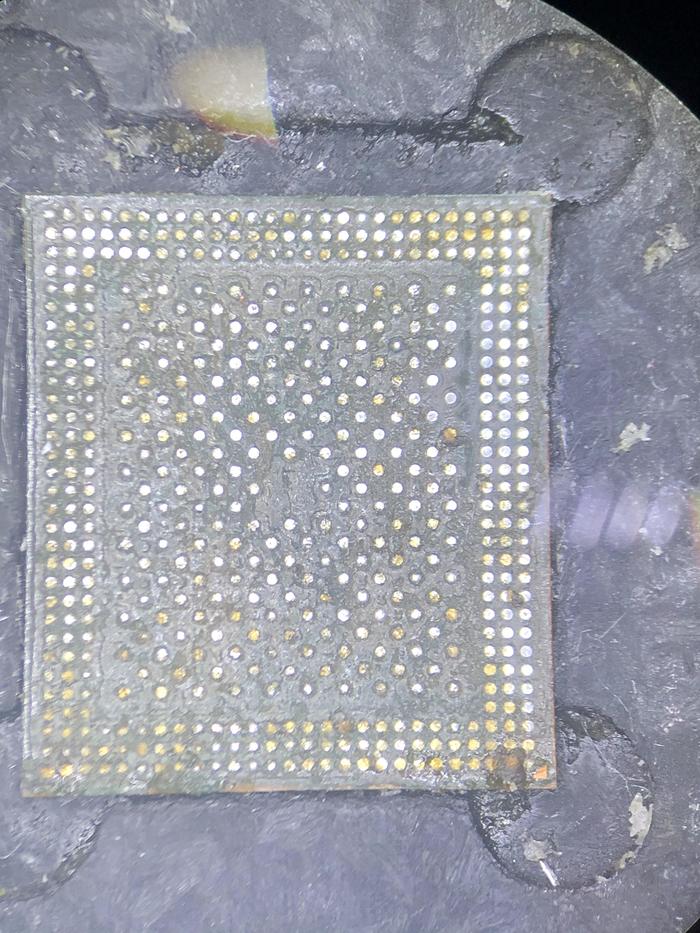

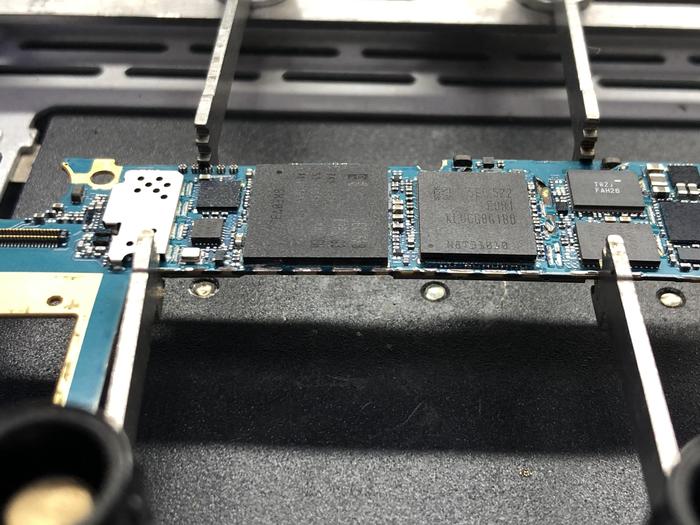

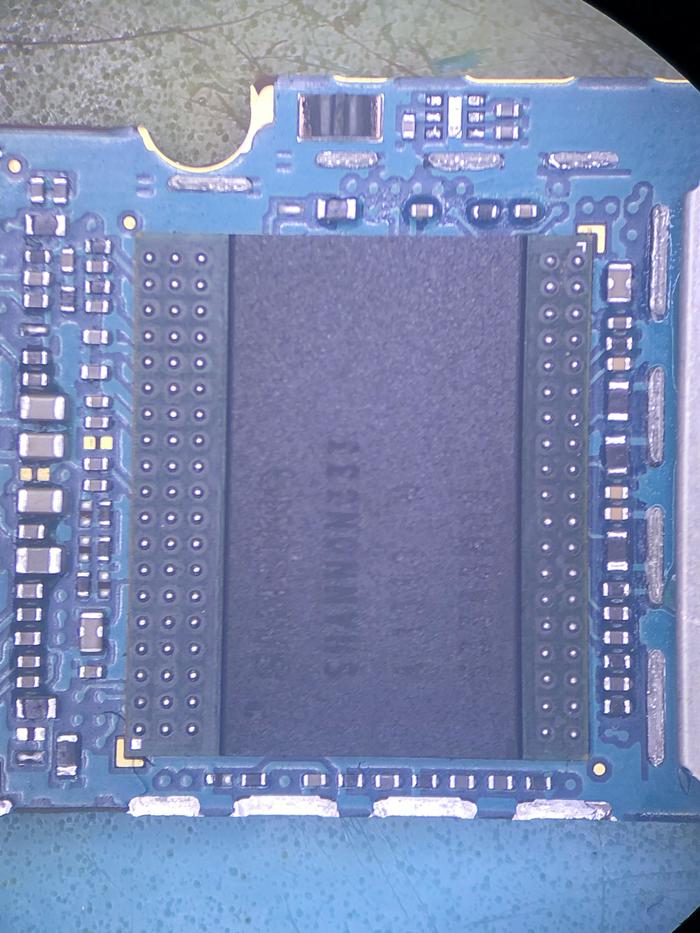

Подготавливаем плату для пересадки , убираем остатки припоя и компаунда - увы фото не делал так как был очень ограничен по времени и отвлекали с другой работой.Приступаем к установке микросхем на донорскую плату.

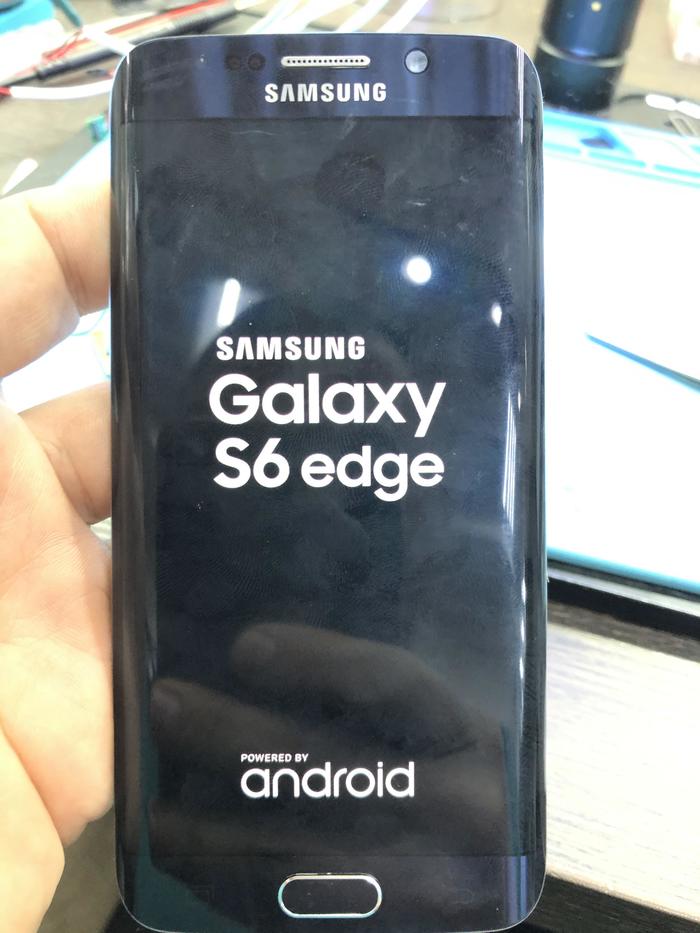

ну и долгожданный момент включения, честно не был уверен до последнего что получится, так как микрухам досталось хорошо я не был уверен в их исправности, ну и сам не делалал еще такую работу на Самсунге, но был приятно удивлен

на всю работу было потрачено 6 часов драгоценного времени, но так как заказчик был очень щедрым и пришел от официалов, не хотелось подводить его , ну и доказать себе что руки все же из плеч  ) Задача выполнена полностью , все довольны,

Всем хорошего дня!

Контакты - instagram  telegram

Третья часть Таких ремонтов вы ещё не видели. Макбук про 13 искупался в бассейне. Часть 3

Питание PPBUS_G3H мы восстановили, u7000 работает корректно. Далее нужно разобраться почему не работает SMC.

Обратим внимание на область левее от SMC

Есть с чем поработать, сверху слева и справа - сенсоры разных линий, их пока уберем, но правый нам понадобится раньше, чем левый. Правый - это PPBUS_G3H сенсор напряжения. SMC Должен понять, что напряжение, сформированное u7000 у нас в порядке. Левый сенсор - это токоизмеритель 5V и прочих не очень важных напряжений. Без этого сенсора мак будет работать, просто будет шуметь и тормозить. Чуть ниже у нас расположена микросхема MAXIM. Это у нас ШИМ-контроллер процессора. Тоже не очень важная сейчас для нас вещь, но на следующем этапе придется восстановить пару рядом стоящих резисторов, дорожку и конденсатор.

Сейчас займемся заменой SMC. Так он выглядит до

Снимаем. Под ним была кака, много каки

Снимаем SMC с донора и накатываем новые шары на него

Красота! Ставим на место старого, предварительно всё зачистив и прозвонив примерно 130 контактов (Да, это муторно, но это сразу исключит вероятность обрыва дорожки до того или иного элемента. Потом лишний раз снимать его не хотелось). Чуть правее от SMC у нас область контроллера тандерболт, нам пока нет до него дела.

Снимаем всю подозрительную мишуру левее от SMC. Вернемся к ней позже

Переместимся в область правее SMC. Снизу у нас подгоревшая линия питания 3.3В PPVRTC_G3H, которая питает Хаб(северно-южный мост). Посередине ещё один сенсор Q5490, который нам очень  нужен и без него не будет работы SMC. Он передаёт в SMC информацию о том, какое напряжение на подключенном зарядном устройстве.

Ещё на фото выше в верху у нас микросхема подсветки и её погоревшая обвязка. Видите предохранитель с буквой "P"? Так вот, несмотря на то, что вся цепь подсветки выгорела до тла, сам  пред. окислился почти полностью, он сука живее всех живых и бордо показывает 0ом.

Снимаем МС(микросхему) подсветки и её сгнившую мелочевку до лучших времен. Снимаем сенсор и его погнившие резисторы

Чистим всё, расковыриваем дорожки, ставим сенсор, резисторы с донора. 2 дорожки восстанавливаем мычками.

Переходим чуть ниже и восстановим цепь PPVRTC_G3H, идущую в хаб. Тут у нас прогорел колодец (для умников - межслойное соединение) и пару резисторов. Вид с другой стороны платы. Справа собственно сам хаб. Верхний колодец тоже у меня вызвал подозрения, но с ним оказалось всё норм, прозванивается хорошо. Восстанавливать его была бы ещё та затея, уж очень неудобно он расположился.

Меняем 2 резистора и ставим мычку. По факту пришлось поставить 2 мычки, т.к. не было сигнала от верхнего конденсатора до колодца. Видать в колодце где то в средних слоях было ответвление и оно тоже сгнило. Тут вариков нет, пришлось бросать соплю.

По факту мычка идёт от конденсатора до резистора, потом уходит в колодец на другую сторону платы и там припаивается к конденсатору.

Далее настала очередь формирователя напряжения PP3V3_S5 и PP5V_S3. Вот он на схеме

А вот в жизни. На схеме он явно себя получше чувствует. По классике обвёл все проблемные места

Вжух, и уже норм.

И так у нас есть все условия (теоретически) для запуска системы. Проверим, что мы наколдовали

Есть огонёк на зарядке, есть 12.6В( SMC заработал). Есть даже попытка старта, но мать циклически включается-выключается. С этим нам ещё предстоит разобраться в следующей части.

Забегая вперед отвечу всем, кто спрашивает "Стоило ли оно того?". Если перевести в денежный\времязатратный эквивалент - то нет, оно того не стоит(Напомню, сумма ремонта 25к под ключ, благо хоть запчасти почти все есть на донорах). Данный ремонт был начат именно в виде восстановления, а не замены для прокачки собственных знаний и умений. Вы даже не представляете сколько раз я себя спрашивал "Нахера я в это вписался?!". А ведь работы ещё как минимум половина от проделанной.

Продолжение завтра-послезавтра.

При наличии вопросов - https://www.instagram.com/wefix.ru/

Всем привет!
Обратились ко мне с навигатором Prology.

Со слов клиента, меняли гнездо в другой мастерской, навигатор проработал 2 дня и ничего не заряжается.

Вот сам навигатор.

Гнездо болтается. (Ну, думаю у каждого были клиенты у которых "оно само отвалилось сразу после вашего ремонта".
На эту тему :
Неадекватные клиенты. Гарантия. Логика.

Разбираем навгиатор

И вот оно 😳

Корпус гнезда отвалился, а контакты всё-таки припаялись.
Видимо было не прогреть.
У контакта минуса что то похожее на секундый клей (характерный белый налёт)
Видимо минус тоже было не прогреть.

Да я понимаю не всегда есть подходящее гнездо под рукой.
Но исполнение....просто без комментариев.

В моем случае у меня не оказалось гнезда оригинальной формы. И после согласования с клиентом решили выходить из положения.


Приводим в порядок этот ужас.

Подбираем гнездо.

И паяем.
(Кто то писал в коменты "камариные пиписьки", но это ещё "крупные" из "маленьких" контактов)

И фиксируем.

И устройство готово радовать своего владельца!
(500-600 mA для него нормально)

Всем спасибо за внимание!
Всем добра)
Если что, я оставлю это здесь 😁
https://vk.com/rem_psk

В ремонте Google Pixel 2XL, который не включается. Без какой-либо предыстории.

Внутри у этой серии пикселей, как многие знают, начинка от LG. В плане ремонтопригодности, фирма меня полностью устраивает. По классике, через год-полтора-два, от перегрева , отваливается либо кристалл у ранних моделей Qualcomm, либо оперативка у более поздних.

Сначала снимаем ufs-память и проверяем ее на программаторе.

Потом выпаиваем Оперативную память и процессор. Тут стоит, некогда топовый,

Qualcomm Snapdragon 835 MSM8998. Никакого компаунда вокруг, все реболлится достаточно просто и качественно.

Обычным паяльником и оплеткой зачищаем все контактные площадки на плате. Стоит отметить, что на самом текстолите есть разметка под установку микросхем, т.е LG до сих пор, думает о дальнейшем ремонте телефонов (подтверждение этого факта обнаружил недавно в LG G4, которому в АСЦ заменили отдельно процессор на новый. Не поставили новую плату, а именно поменяли проблемную микросхему на старой).

Сам процесс ошаривания микросхем уже всем приелся, поэтому если нужны подробности пишите – сделаю отдельный пост. Устанавливаем процессор и получаем тот же результат, что и до всех манипуляций. Проблема оказалась не совсем стандартная для LG.

Будем разбираться дальше

Убираем защитные экраны и видим микросхему, о которой гугл знает совсем чуть-чуть: это прям таки собственная разработка того же самого Google конкретно для этой модели телефона и нужна она прям для обработки изображения камерой. Не знаю, видно ли на фото, но на ней термический прогар. Т.е микросхема сама неисправна, но даже и после того, как ее снял плата тоже не ожила.

А тестовый процессор на этой плате заработал. Получается вышла из строя микросхема обработки изображения и сам процессор.

На удивление мне повезло, и я нашел на авито сломанную физически плату.

Снимаем с нее все микросхемы, ошариваем их, и по очереди устанавливаем на нашу плату.

Первым делом процессор, а дальше все остальное

Забавно, но без этого “графического сопроцессора” все так же работает, но раз уж разрабы сделали такую микросхему, то поставим и ее на место.

Припаиваем все, тестим, склеиваем.

нахожусь в г. Санкт-Петербург.

Источник моя группа вк
