Всем привет! В ремонте IPhone 7, пришёл с дружественного сервиса, который сложными ремонтами не занимается. Пришёл с такими симптомами: включается только с подключенной зарядкой, но не заряжается, нет индикации заряда, всегда отображается 1% зарядки акб, если отключить зарядку телефон выключается. Со слов клиента, телефон постоянно заряжался от автомобильной зарядки неизвестного происхождения, незадолго до поломки стал быстро разряжаться даже в режиме ожидания. В сервисе, куда клиент отдал телефон, ничего особенного не делали, подкинули шлейф, акб, ничего в поведении аппарата не поменялось, после этого телефон и попал ко мне, уже разобранный.

В принципе по опыту такие симптомы сразу говорят куда следует смотреть, но для самоуспокоения подключил плату к лбп, проверил потребление выключенной платы, а главное реакцию потребления тока на кратковременное нажатие кнопки включения, как и следовало ожидать скачок потребления был далёк от нормы и составлял 260мА, при норме 50-90мА. В этих случаях, причиной поломки является вышедшая из строя микросхема контроллера usb, больше известная как Tristar.

В Iphone 7 установлена микросхема 610A3B. До этого в айфонах начиная с 5s использовали такие контроллеры с маркировками 1610А1, 1610А2, 1610А3, все они совместимы и взаимозаменяемы между собой и с 610А3B, кроме контроллера Iphone 5 с маркировкой 1608А1..

Как и в Iphone 6s, прежде чем приступать к замене микросхемы, чтобы получить к ней полноценный доступ, нужно отрезать/отломать/отпаять мешающий кусок металической рамки защитного экрана, делать это нужно крайне аккуратно, припаяна она на обычный не легкоплавкий припой, рядом нанд, под правым краем рамки идёт антенный шлейф, под верхним краем мелкие стекляхи сколоть которые можно при любом неловком движении. С самой микрухой можно не церемониться, она нам больше не понадобится.

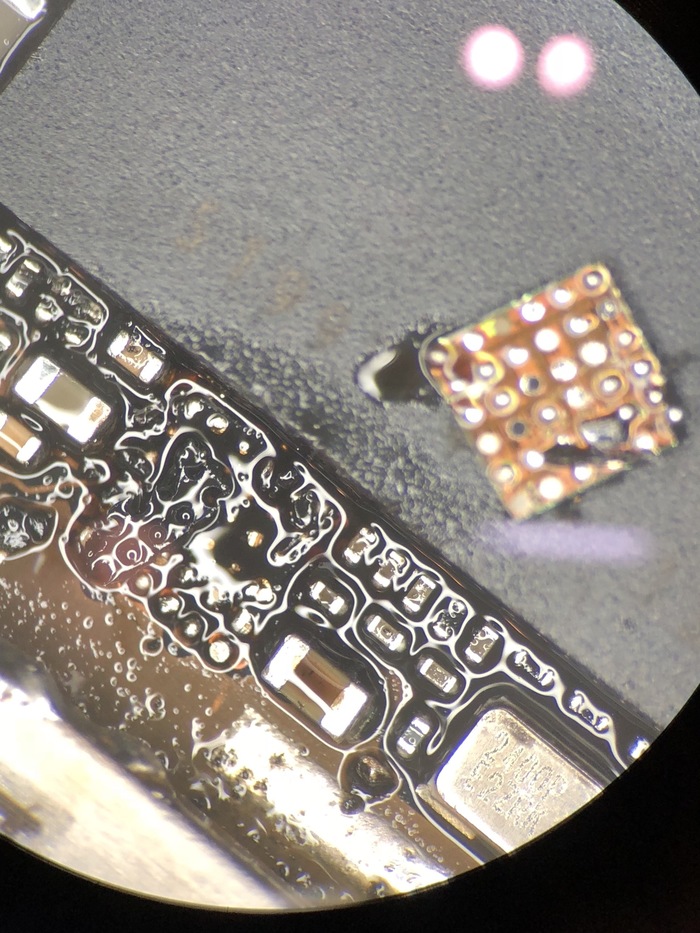

Теперь, когда ничего уже не мешает, снимаем микросхему

Зачищаем посадочное место

Ставим новый контроллер

Даём остыть, собираем, проверяем

Телефон включился без зарядки и показывает адекватный процент заряда

При подключении зарядки есть индикация, проценты зарядки растут, показания потребления и зарядки и телефона (от лбп) в норме.. На этом ремонт этого телефона закончен, всем спасибо!

Контакты:
https://vk.com/alexey_krotkov
@fix_smart_spb

Я обещал посты про работу: вот они!
работаю я в сервисном центре мастером. Чиню смартфоны, планшеты, ноуты.
И вот на днях мне в ремонт принесли iphone 6 на замену микросхемы тристара. Это маленькая микрушка на шарах отвечает за зарядку и отг. К сожалению, будет только пара фоток, так как не думал на тот момент делать об этом пост. Менял я её первый раз.

Первым делом снял экран, под которым заветная микруха.
Далее снял компаунд над тристаром и вокруг него.
Затем нанёс флюс и попытался снять микросхему. Никак. Не прогревается плата. Поднимаю постепенно температуру.
Ни в какую. На дисплее фена уже 400, а кондёры вокруг ещё не поплыли. Психанул и снял паяльником (прогрел микруху сверху). Ествественно, без последствий не обошлось. Сорвал несколько пятоков (контактные площадки, на которые припаивается микруха). НИКОГДА ТАК НЕ ДЕЛАЙТЕ! Это уже проблема для меня, так как ни разу не восстанавливал пятаки под bga микрушками. Но надо сделать. Приступил. Восстанавливал таким образом: зачистил контакты рядом с пятаками, к которым идут дорожки из внутренних слоёв платы, к ним припаял тоненькие проводочки и сделал петельки на местах сорванных пятаков.
Вот фото с микроскопа.

Потом на те места, которые не должны контачить с пятаками микрухи вокруг и под ней, нанёс тонкий слой компаунда, который застывает при 200 градусов. Погрел, пока не застыл компаунд.
Затем выяснилось, что со временем фен "расстроился" и нужно откалибровать его температуру.
С помощью тестера и термопары откалибровал фен и О, ЧУДО! Фен прогрел новую микруху и она встала. Проверяю: всё работает! Тристар не греется, айфон заряжается на 1 Ампере, потерь в потреблении при работе аппарата нет.

Показыает 100 % уже в течение 3-х часов в ждущем режиме. Фото сделано сейчас, дома. Всем удачи в ремонтах и будьте внимательны!

На iPhone 5 контроллер заряда стоит вплотную с процессором.

Снять его можно 3 способами.

1. Банально разогревать фено, но если опыта нет, можно перегреть сам проц.

2. Это скалывать микруху таким образом...

(Фото из интернета, другой аппарат)

Но и в этом случае много раз ко мне приходили аппараты с оторванными пятаками, после неудачного скола.

И последний способ которым пользуюсь сам, и считаю его самым безболезненным для проца, паяльником.

Для начала зачищаю весь компаунд по кругу микросхемы.

Ставлю паяльник на максимум, беру самое толстое жало, заливаю все флюсом и держу на микросхеме около 30-40 секунд. Пока микросхема не поплывет.

Собственно когда микросхема поплыла, поднимаю ее сразу пинцетом.

И вот такой тут бардак)

Ну все моем, зачищаем, убираем лишний припой и все пятаки целые и проц не перегрет.

Как ставить микросхему описывать не стану, ибо банально феном на 280 градусов со средним потоком воздуха.

При этом можно на проц положить теплоотвод, я пользуюсь такими радиаторами...

Ну собственно все)

Привет, ремонтёры!

Покупает, значит, человек айфон\айпад, ходит, пользуется, а потом вдруг начинает девайс разряжаться с невероятной скоростью или включаться\выключаться сам по себе или не реагировать на зарядку или вовсе прикидывается мёртвым. И зачастую (но не всегда!) виноват в этом оказывается вышедший из строя  -tristar (тристар), маленькая блестящая 36пиновая микрушка, контроллер USB. Сегодня в меню два таких аппарата.

Iphone 5s - со слов клиента высаживает полностью заряженный АКБ за несколько часов, заряжается через, пишет что кабель или аксессуар не сертифицирован. И IPhone 5 не подающий признаков жизни. Начну с 5s.

Включаю, иду наливаю себе кофе, болтаю с коллегами, затем смотрю как у него дела.

Ну вот, ушли 5%. АКБ проверяю- жива, а вот плата кушает явно больше чем требуется в режиме ожидания. Время починять! Разбираю, извлекаю плату из корпуса, нужно снять феном защитный экран.

А вот и тристар.

Достаю новую микрушку, они приходят с уже накатанными шарами на контактной плащадке, но я перекатываю, потому как неизвестно что за сплав был использован, а хочется чтобы село наверняка. Для этого беру трафарет, шарики из сплава олова в баночке, зачищаю микросхему, фиксирую термоскотчем на трафарете.

Распределяю шарики. Использую шарики диаметром 0.2 мм, а не пасту BGA потому как шаг довольно мелкий как и сама микрушка.

Жарю феном, прижимая сверху стекло чтобы шарики не разбегались от потоков воздуха и в целом, вышли ровнее, затем извлекаю из трафарета, зажав пинцетом, капаю немного флюса и еще раз прохожусь феном.

Вот что получилось.

А теперь снимаю с платы неисправный элемент и сажаю новый.

Собрала девайс, включила, проверила реакцию на зарядку и всё прочее, жить будет.

На Iphone 5 суть та же, за исключением способа демонтажа тристара с платы. Вот он, под цифрой 2 на монете (10коп), в пятёрках он залит компаундом (заводской клей для защиты), а то что под монетой - проц, угреть который при снятии микросхемы крайне нежелательно, но, увы, вполне возможно, а рисковать за зря я не люблю. Потому снимаю я его довольно варварским способом - просто аккуратно скалываю до основания скальпелем.

Вот так.

Потом долго и тщательно убираю компаунд, используя медную оплетку, флюс, паяльник и руки, пока не станет вот так.

Дальше принцип тот же, накатала - посадила, собрала, проверила. У пятёрки тоже всё хорошо сложилось.
