Ремонт объектива Nikon 16-85 AF-S DX, неудачный.

Принесли тут в ремонт страдальца, просто покажу что есть некоторые экземпляры на которые запчасти в дефиците (их нет, вообще).
По словам владельца он заклинил, а по началу как то странно работал. Ну бывает, это механика, сложная местами. Но владелец не дурак же сразу в сервис переть, решил покрутить посильнее чтоб неисправность перемолоть, самое ведь разумное решение чтоб починить вещь за 35-50килорублей (цены с маркета).
Изначально понял что он не жилец, уже сталкивался с таким. Потом решил пост уже нафотографировать, может кому помогу не угробить свою оптику.

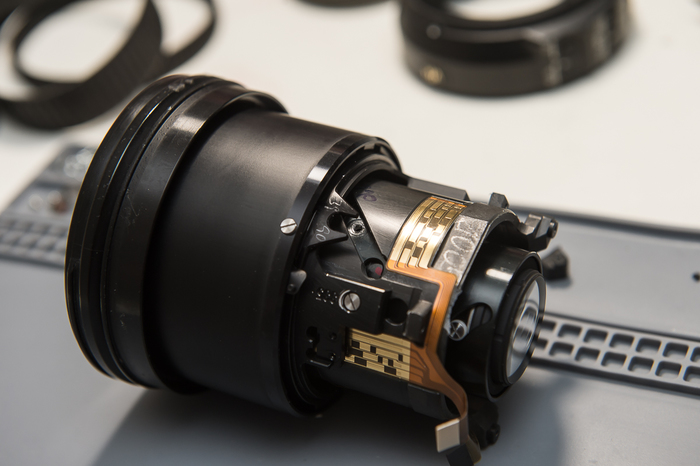

Снял байонет и уже всё плохо, корпус треснул. Пинцетом держу отвалившуюся точку крепления, теоретически можно сделать, но идем дальше...

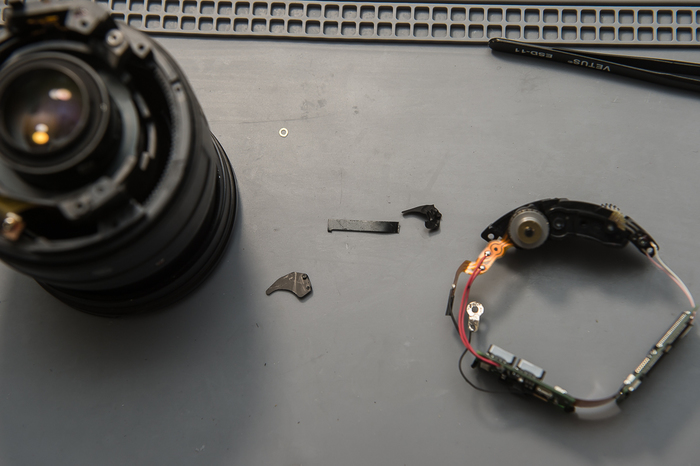

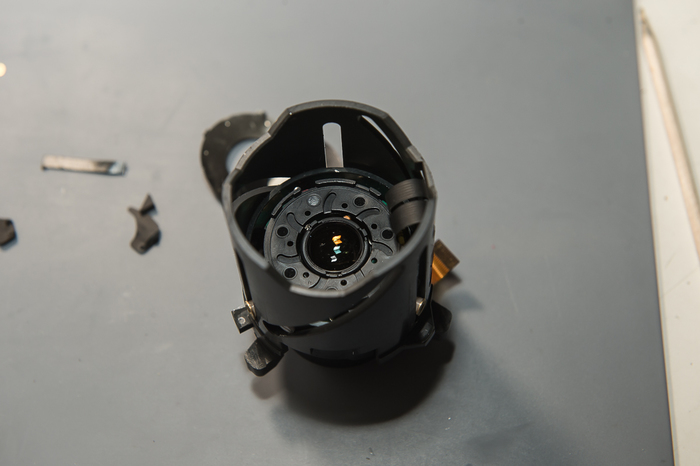

Снял плату с мотором фокусировки, сразу же посыпались осколки диафрагмы. Тут можно уже приуныть очень сильно, нет на эту модель блока диафрагмы. Вот на большинство объективов есть, а на эту нет. Пробовал, три месяца прождал с Али и тишина. Они там для галочки висят, а по факту никто ничего не отправит.

А вот тут ниже должен быть болт, сложный такой двухсоставной с пластмассовой втулкой. Потерялся.

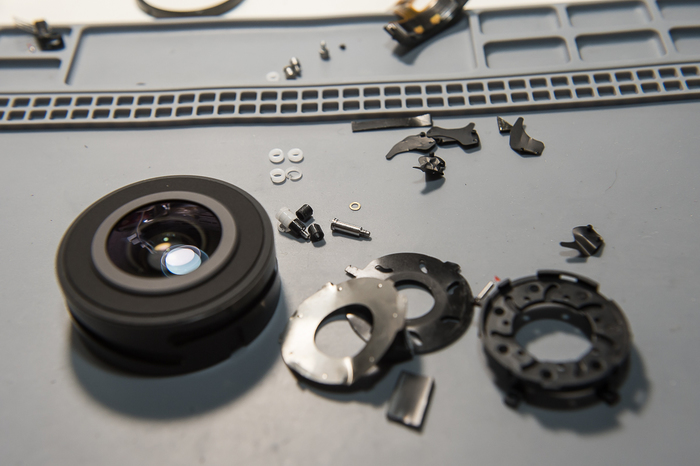

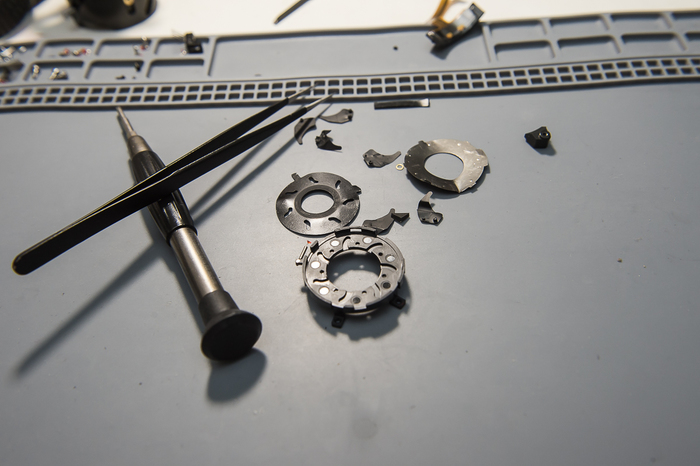

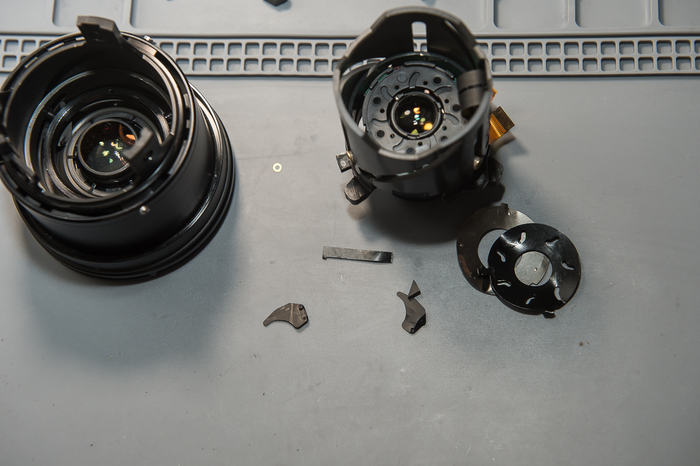

Остатки диафрагмы.

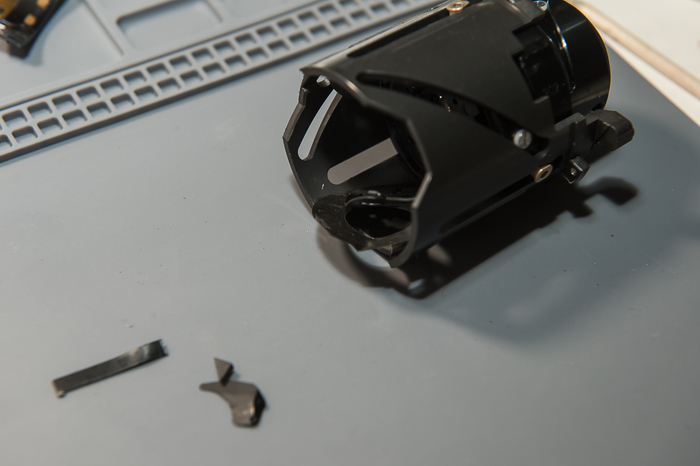

Так как пытались прокрутить очень сильно, поломали пластмассовые втулочки, ну это так, мелочи.

Уважаемые фотографы которые вдруг читают этот пост, не ломайте свою технику.
Не крутится, значит надо выяснить причину. Туго идет, значит надо на техобслуживание. Это дешевле чем купить новую технику, цены сейчас просто кошмарные.

В целом объектив очень хороший, как то грустно когда так получается.

Показать полностью 8
222

Таких ремонтов вы ещё не видели. Макбук про 13 искупался в бассейне. Часть 2

Первая часть Таких ремонтов вы ещё не видели. Макбук про 13 искупался в бассейне. Часть 1


Поставили с донора. 1 дорожку и один колодец восстановили.

Подключаем коннектор питания и..... запахло горелым. Используем фризер и подаем питание.

Погорел R6990. Легкий способ поиска такой неисправности подать на сторону нагрузки на погоревшим резистором напряжение напрямую с лабораторного блока питания. Ставим на блоке 5В(Этого будет достаточно). Минус с ЛБП на землю платы, плюс на пинцете. Дальше на видео всё понятно

Греется заменённый U6990. Видать на доноре он тоже оказался подуставшим. Меняем заново U6990 и R6990. А вот и нихера! Кто понял где Акелла промахнулся? Тому пирожок =)

Я поставил U6990 вверх ногами!

С кем не бывает. Меняем её ещё раз и резистор. Подключаем, ничего не греется, уже хороший знак. Проверяем контакты 4 и 7 на наличие 18 вольт. Они там есть. Хорошо. Проверяем 9 контакт на наличие 3.42В и ничего. 0 вольт. Сопротивление этой линии в порядке, короткого нет. Возможно проблема с конденсаторами, но их я поменял скопом. Осталась катушка L6995 и резистор R6995. Посмотрим на них. Они находятся с другой стороны платы в том же месте. Такой себе видок у этой парочки. Поменяем их тоже.

Другое дело

Проверяем наличие напряжение PP3V42_G3H

Ура. Есть 3.42В. Линия питания PP3V42_G3H восстановлена. Устали? А это только первый шаг на пути к оживлению. Возвращаемся назад по тестам к микросхеме U5010. Проверяем опорное напряжение PP3V3_S5_AVREF_SMC выходящее с микросхемы U5010.

Есть 3.3В. Проверяем наличие сигнала SMC_RESET_L

Есть 3.4В

Проверяем на U7000 сигнал CHGR_RST_L?

Есть 3.4В. Но есть другая проблема, всё сгнило вокруг, т.к там 18-19 вольт, то окисляется всё практически мгновенно. На видео попытался показать насколько всё плохо, слегка ковыряю ножичком, а под лаком дорог нет, резисторы отлетают с платы с легкого прикосновения.

Продолжение в следующей части завтра.


Писал текст и делал фото на лету, во время ремонта, т.к. понял для себя, что на когда-то сделанные фото сложно наложить текст, тупо забываешь. На данные 2 части ушло около 2 часов рабочего времени вместе с написанием текста в блокнот. На оформление постов ещё около 1 часа.


Продолжение в следующей части.


При наличии вопросов - https://www.instagram.com/wefix.ru/

Показать полностью 8 3
268

Таких ремонтов вы ещё не видели. Макбук про 13 искупался в бассейне. Часть 1

Некоторые личности были недовольны тем, что у меня скудные посты в последнее время. Ну а хуле, нет ни вдохновения, ни воображения.

Ну собственно получайте с полна. Думаю будет частей 5 точно под завязку=)

Подвернулся просто дикий случай, о котором я не могу не рассказать. Принёс постоянный клиент мак. Владелец утопил ноутбук в бассейне о_О. Я даже представить не мог, что такое возможно в принципе. Открутив нижнюю крышку я увидел это:

Жесткий диск владелец сам снял

Поближе

Ещё ближе

Чуть левее

И с другой стороны

Первая мысль: "Пиздец. Это нереально. Ладно плата, так булькнулся судя по всему полностью. Клавиатура труп точно, тачпад, аккум, матрица скорее всего тоже. Сказал заградительный ценник в 25к в надежде, что мак заберут и я забуду об этом, как о страшном сне. Мак забрали, я выдохнул. Но радость моя была недолгой, через 2 часа владелец вернулся и сказал "делаем".

Давать заднюю не вариант. Тем более народу сейчас не особо много, время есть свободное. Можно поковыряться, опыт в подобных залитиках есть, чаще всего успешный.

Сказал владельцу что потребуется 3-5 дней и вероятнее всего thunderbolt порт и firewire не будут работать(там около 25 вольт, они горят в первую очередь со сквозной коррозией), на что получил согласие, налил чаю и сел думать, что мне делать с этим всем и как вообще дальше жить?

Решил для начала снять всё навесное с платы и отмыть в тёплой воде любимой щеткой и фейри.

Помыл, уже не так страшно выглядит

Ради прикола подключил зарядку. А вдруг?

Вдруг бывает только пук, сказал мне мак монотонным ультразвуком. Послушайте это)

Прикольно, подумал я. Такого я еще не видел. Кинул плату на подогрев, чтобы убрать остатки влаги. После сушки звук пропал, но плата всё равно не заработала(

Итак, поехали.

Первым делом нам нужно понять, есть ли входящее питание от блока питания на плате. Негорящий индикатор на коннекторе не показатель, т.к. стартовое напряжение на коннекторе должно присутствовать всегда, когда блок питания вставлен в сеть.

В этом нам поможет схема нашей платы 820-3115. Плюс этой схемы в том, что на 3 странице есть Power Sequence, так называемый алгоритм запуска питаний. Кстати на всех маках, да и обычных ноутбуках он довольно схожий.

Смотрим схему, Питание с блока у нас приходит на коннектор J6900, далее идет через предохранитель F6905. Вот на нем и проверим входящее напряжение.

Напряжение в норме, смотим дальше по схеме предохранитель F7040, это основное питание платы PPBUS_G3H, которое формирует чарджер u7000. Проверим, работает ли чарджер корректно.

Напряжения нет, сразу проверям на сопротивление относительно земли, переключая тестер в режим ОМметра, сопротивление несколько десяток кОм. Короткого по этой линии нет, значит чарджер неисправен, либо не имеет нужных для старта сигналов. Смотрим схему

Так выглядит чарджер в бордвью

Первый необходимый сигнал PPCHGR_DCIN, это питание чарджера.

Питание микросхемы есть. Следующее, что требуется микросхеме для работы - это сигнал RESET, или по русски сигнал "запуск". На сигнале ресет должна быть логическая 1, это 3.3В. Проверим напряжение на сигнале reset, по схеме он у нас называется CHGR_RST_L и приходит он от сигнала SMC_RESET_L, на пути к которому есть 0ом резистор R7000 (читай перемычка/предохранитель). Проверяем напряжение

Напряжение 0.06 вольт. Сопротивление опять же килоомы, короткого нет ни с одной стороны резистора. Резистор тоже прозваниваю, он в порядке, 0ом. Сигнал SMC_RESET_L кроме как в чарджер, еще идет в мультиконтроллер SMC и тоже ему говорит что пора бы и поработать

Формирует сигнал SMC_RESET_L микросхема U5010. Так же она формирует опорное напряжение PP3V3_S5_AVREF_SMC для работы SMC.

Проверим опорку, может с ней всё в порядке. Кстати, кому интересно, выводы на микросхемах в корпусах QFN и подобных, где контакты распологаются по краям микросхемы считаются от контрольной точки против часовой стрелки. Отметил контрольную точку и выводы

Напряжения нет. Сопротивление мегаомы, короткого замыкания нет. Смотрим что необходимо для работы микросхемы U5010. Это питание PPVIN_S5_SMCVREF и PP3V3_S5_SMC. По факту на плате эти напряжения являются единым питанием цепи PP3V42_G3H. На бордвью это видно наглядно. Красный и желтые контакты - это одна цепь

Проверям напряжение этой линии (PP3V42_G3H)

Всего 0.1В. Маловато. Сопротивлении линии 1К, короткого нет. Идём дальше. Кто же у нас формирует PP3V42_G3H? А это микросхема U6990. Забегая вперед, скажу, что напряжение PP3V42_G3H и PPBUS_G3H являются первичными напряжениям в маке, которые всегда находятся в режиме боевой готовности. То есть они присутствуют на плате всегда, вне зависимости включен ли компьютер или выключен.

Смотрим напряжение на выводе 7 у микросхемы u6990

А тут и смотреть нечего, всё сгнило. Будем сносить всё, что не вызывает доверия и ставить с донора.

Cнесли всё

Заодно поковыряв ножичком видим, что дорожка на затвор мосфета рассыпалась.а так же контакт уходящий на другой слой через "колодец" отгнил. Их тоже восстановим

Лимит на 51 блок достигнут. Продолжение в следующей части.


При наличии вопросов - https://www.instagram.com/wefix.ru/

Показать полностью 23 1
201

Ребол это просто! Ремонт не определяющейся msi rx470

Всем доброго времени суток друзья) Вспомнил что как то в одном из своих постов говорил про контент для новичков, для тех кто только постигает основы и у кого есть хоть и простые, но вопросы.

А для тех кто посмотрит видео до конца, я приготовил небольшой сюрприз)


Начать я решил с самого простого, но и самого сложного (если не знать некоторых тонкостей), а именно про ребол и замену bga чипов. Не знаю почему, но достаточно часто слышу в свою сторону вопрос от обывателей которые приходят ко мне - "А вы что и чипы меняете?"

Для не посвященных людей это что то мистическое на ровне с алхимией или некро ̶ф̶е̶л̶и̶е̶й̶ ̶мантией.

И так погнали

Собственно у нас есть 2  ̶с̶т̶у̶л̶а̶ ̶ карты, у одной нету охлаждения (и искать его мне капец как лень) у второй пробитие по линиям pci-e причем пробитие по самой 1 линии (сопротивление бесконечность, т.е обрыв)  и следовательно мы имеем весьма любопытный дефект.

Карта без проблем определяется на платформе амд( протестировано на 3 разных системах) проходит все тесты и даже в играх чувствует себя более чем достойно, но наотрез отказывается инициализироваться на платформах от интел (мать ее никоим образом не детектит).

Почему так произошло я хз, карта валялась у меня почти год и я не знал что с ней сделать, точнее как, знал конечно  ̶в̶ы̶б̶р̶о̶с̶и̶т̶ь̶ ̶н̶а̶х̶у̶й̶ ̶ починить, но ремонт тут будет заключаться чисто в замене чипа, покупать такой новый или бу дорого, но один из клиентов мне подкинул чисто плату с условно живим чипом и мертвой памятью и я понял как лучше ее применить)

Да теперь в мое распоряжении появился тепловизор, и я его применяю даже там где не надо) Но прикольно ж)

Но что то я отвлекся.

Первым делом снимаем с нашей донорской видеокарты чип, к плате креплю фторопластовые стойки, ставлю нижний подогрев на 300 градусов и жду пока наша подопытная прогреется где то до 100 градусов, после включаю верхний подогрев, который в свою очередь ограничен по мощности диммером на 250 ватт, при таком потреблении экспериментальным путем я выяснил, что прогрев платы происходит примерно 1 градус в 2 секунды, что как по мне является вполне комфортным условием для чипа и платы.

Когда температура нашей платы в районе чипа достигнет 215-220 градусов, припой расплавится и мы без труда сможем снять наш чип, по моему опыту скажу, если перегреть чип до 250 то вероятность его выхода из строя больше 90% порой даже видно как из под кристалла через компаунд просачивается припой, из-за температурного расширения, и соответственно все шары под кристаллом так же слипаются.

После снятия чипа мы должны очистить его контактные площадки от остатков припоя, грязи и тд. Делается это следующим образом.

1)Разбавляем если нужно свинцовосодержащим припоем наши контактные площадки (проще будет снять безсвинцовый припой)

2)Проходимся оплеткой до состояния ровной поверхности, температура жала в моем случае была 400 градусов, что бы оплетка легко снимала припой, добавляем по необходимости флюс.

3) Получаем картину как на фото, разумеется очистив чип от остатков флюса и прочих продуктов жизнедеятельности, кто то использует спирт, я использую flux off, опять же тут кому как больше нравится.

Далее подбираем подходящий трафарет( на трафарете смотрим какие шары рекомендованы для этого трафарета, в нашем случае это 0.5)

Наносим тонкий слой флюса в моем случае это flux plus, его кол-во должно хватать что бы образовать тонкий слой на всей площади чипа, нанесете чуть больше, и флюс может начать выталкивать ваши шары их отверстий во время ребола.

При помощи изобретения дядюшки СуньВынь, совмещаем наш бутер из чипа, флюса и трафарета.

Ставим фен на минимальный поток, температура где то 300-320, для чипов меньшего размера я ставлю  220-250 и равномерно прожариваем наш чип начиная с краев, но перед этим секунд 15-20 прогреваем всю поверхность трафарета, иначе можем получить деформировавшийся от температуры трафарет и кучу слипшихся шаров. К слову дальше увидите как это бывает.

Что бы все шары попали в "лузы" необходимо соблюдать "стерильность" трафарета и не касаться пальцами его поверхности, устанавливать сугубо за ребра.

Один шарик я специально оставил что бы показать как его сажать если он с 1 раза не припаялся, не уверен что успею это рассказать в посте) уж очень много получится фоток, и можно заметить как дальний правый угол как бы приподнят, к сожалению качество китайских трафаретов порой оставляет желать лучшего, иногда они норм а иногда нет( К тому же он у меня чуть погнут в принципе, но на самом деле это почти никак не влияет как качество ребола, тут шары крупные так что норм, вот когда приходится реболить хабы 0.3 шарами то там качество трафарета играет первостепенную роль.

После даем чипу чуть остыть, поправляем неудачные шары и чистим чип, на выходе получаем что то типа этого.

Ну что? Утомились?) осталось немножко)
Далее проходимся оплеткой по нашей рабочей плате, подготавливаем и чистим поверхность, наносим флюс что бы был тонкий слой, без фанатизма, а то порой люди льют пол тюбика и там аж все плавает, соблюдая ключ устанавливаем на плату и ставим на станцию, в этот раз т,к мы отреболили на свинцовосодержащие шары, наш чип сядет где то на 170-190 градусах, зависит от состава самих шаров.

Собственно охапка дров и плов готов) Наша карта определилась и  спокойно прошла все тесты, ближайшую неделю я буду ее тестировать в своем компьютере, что бы быть на 100% уверенным в ней.

На этом думаю что урок окончен, всем спасибо все свободны)



P.S Если кому интересно то эту карту я хотел бы разыграть, розыгрыш будет на моем канале на ютубе, все условия и тд будут в описании к видео, вообще у меня скопилось много различного железа и в планах от него избавляться примерно таким образом)


vk.com/viknote

Показать полностью 12
4752

За что я не люблю айфоны

Я занимаюсь ремонтами мобилок, и со временем складывается особое отношение к каждому из брендов телефонов.


С iPhone у меня любовь сразу не заладилась и попробую объяснить почему.


В телефонах, с точки зрения пользователя, меня давно уже ничего не интересует. Уже даже на средних бюджетках стоят сносные камеры, ютубчики не тормозят и мессенджеры работают. Для большинства пользователей смартфонов - этого хватает. А у кого первого появился face id, сколько Гб оперативной памяти и какое разрешение у дисплея – это больше для продвинутых пользователей, люди готовы платить небольшой оверпрайс, чтобы попользоваться новыми фишками на полгода раньше других.


Поэтому я рассматриваю телефоны со стороны “инженера”. И моя задача, чтобы телефон после ремонта, стал работать так, как задумывал производитель.

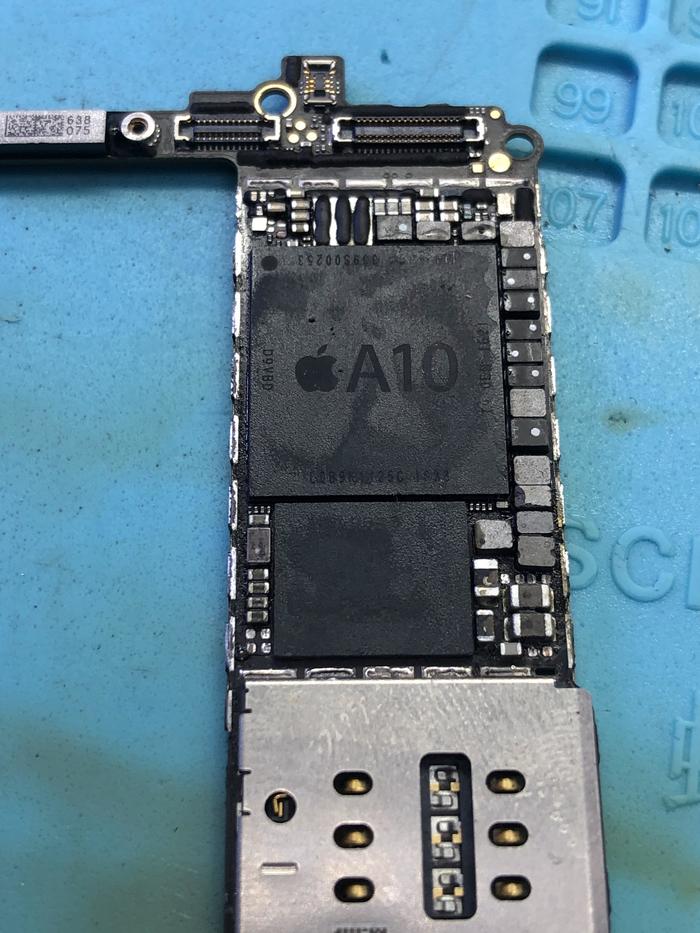

Итак, про айфоны: залитый iPhone 7 Plus, при подключении к блоку питания сразу видим короткое замыкание в первичной цепи, т.е упрощенно говоря, плюсовой и минусовой вывод под АКБ на плате соединены между собой.

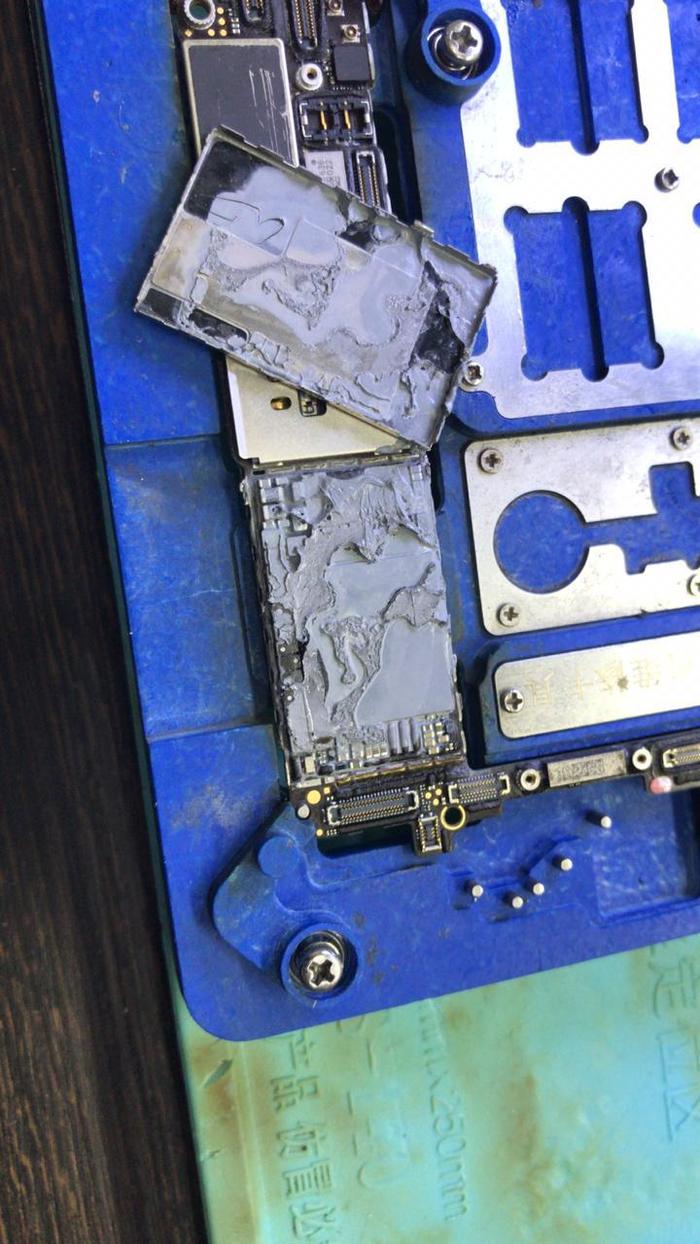

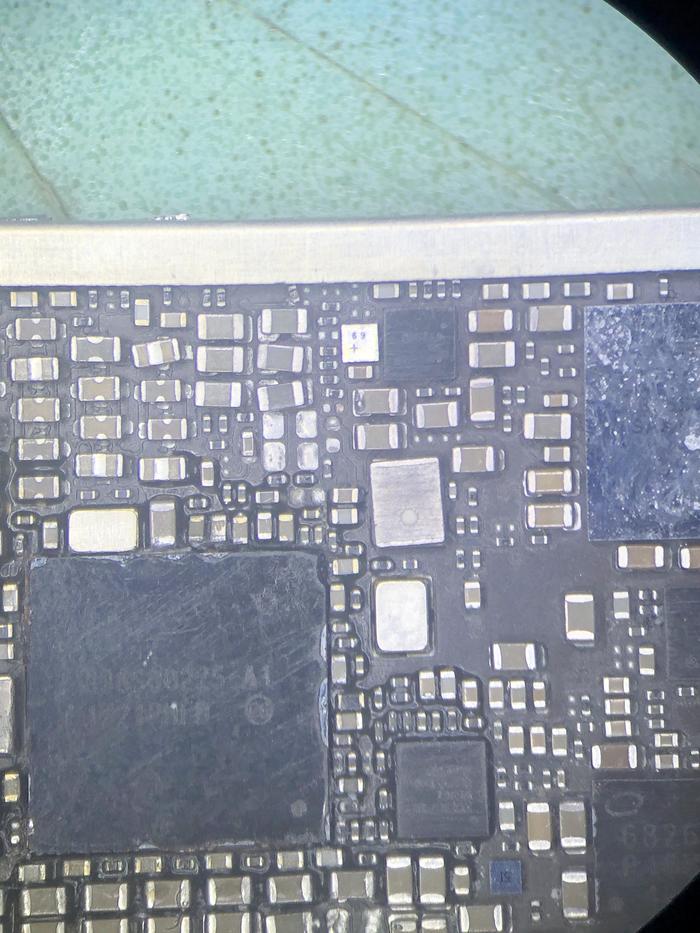

Осмотрев плату, в глаза бросается залитая нижняя часть. При таком глухом КЗ виновника найти достаточно просто из-за большого выделения тепла

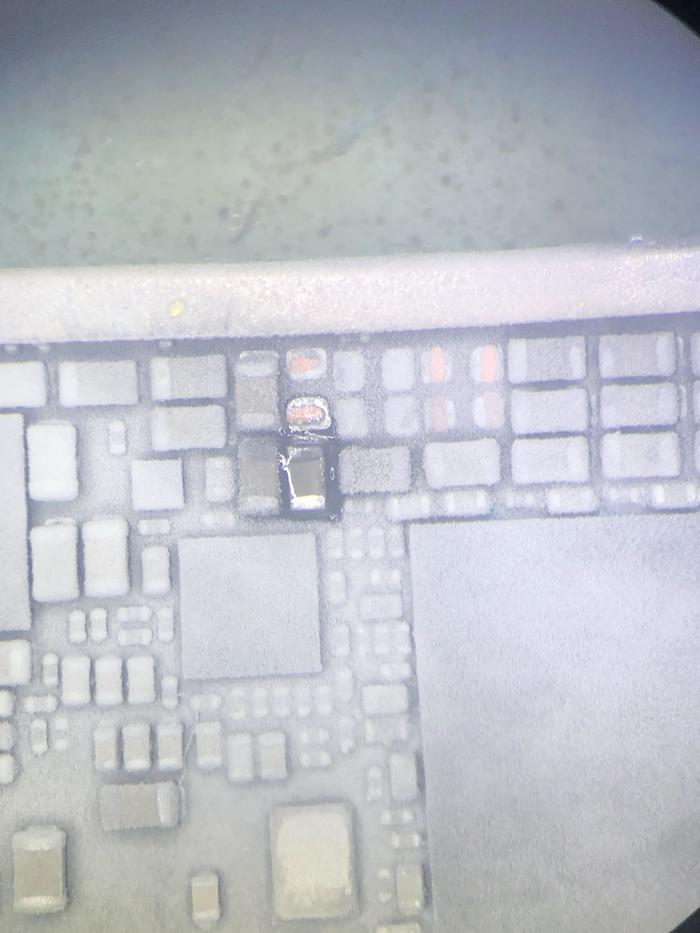

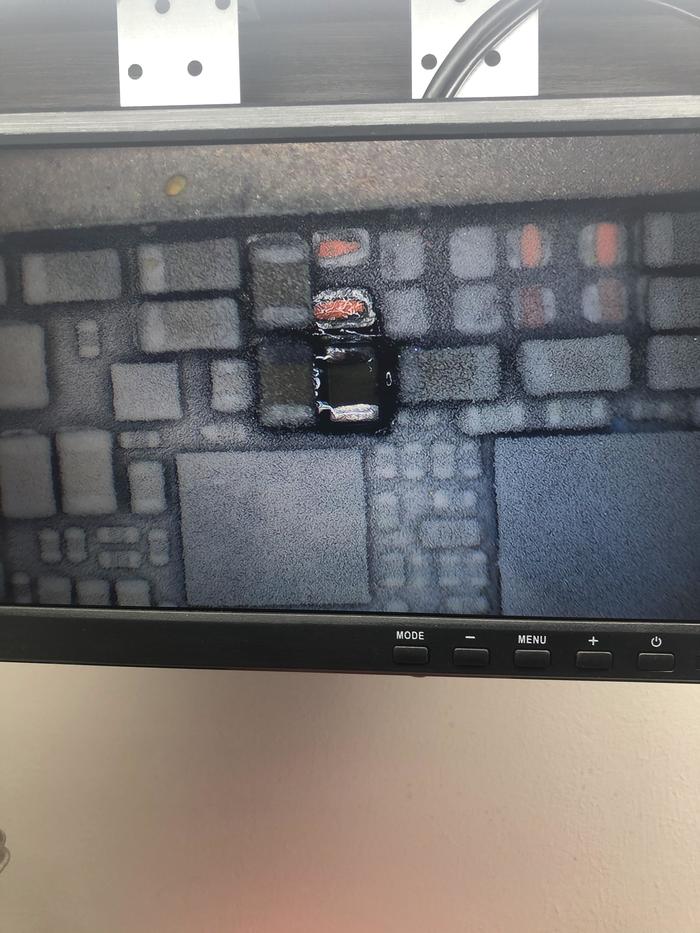

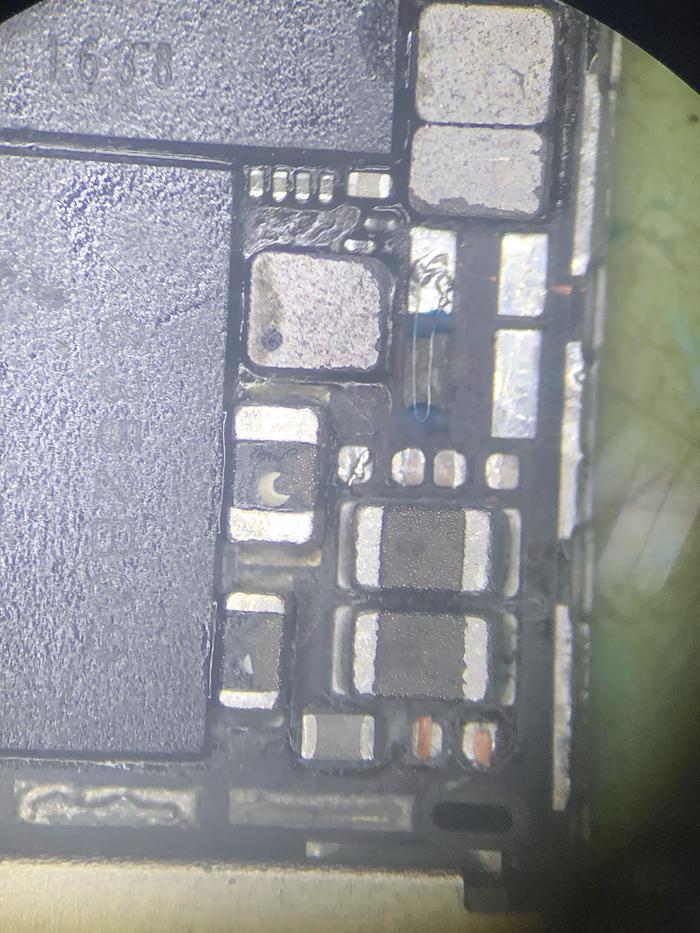

им оказался пробитый конденсатор. Да, вот так прям варварски и удалим его, для диагностики сойдет.

Основное КЗ мы убрали и осталось найти виновника паразитного потребления

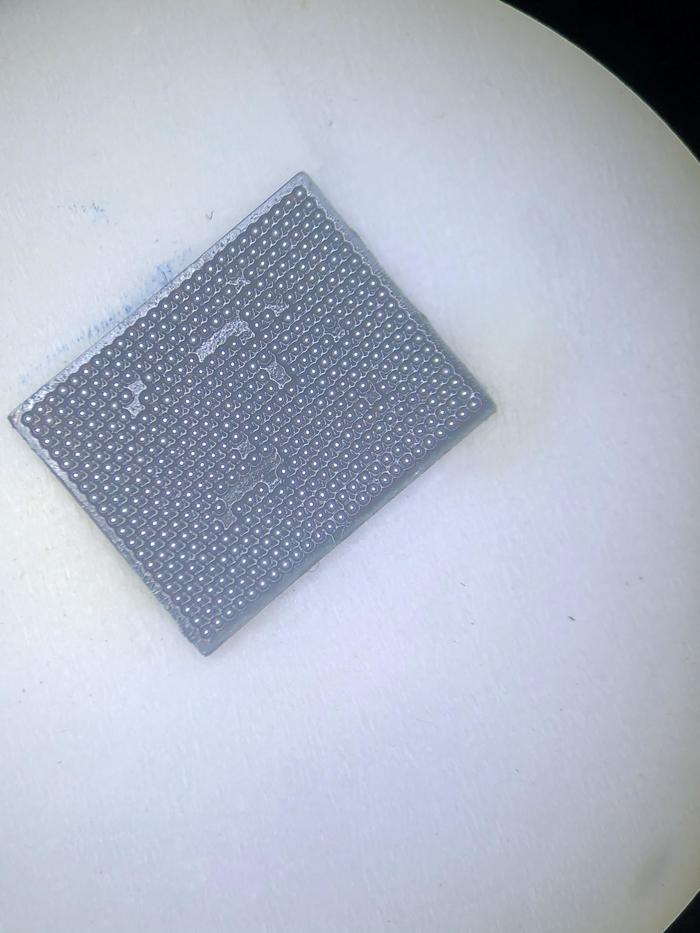

Им оказался контроллер питания модема PMD9645 от компании Qualcomm.

Убираем кварц рядом, чтобы удобнее подобраться и снимаем микросхему. Под ней конечно сильная жость.

На плате почистим, что отгнило восстановим и подключим без микросхемы к блоку питания, чтобы проверить.

Ну вот и славненько – потребление ушло.


Значит берем новую микросхему, припаиваем на место вот этой сгнившей

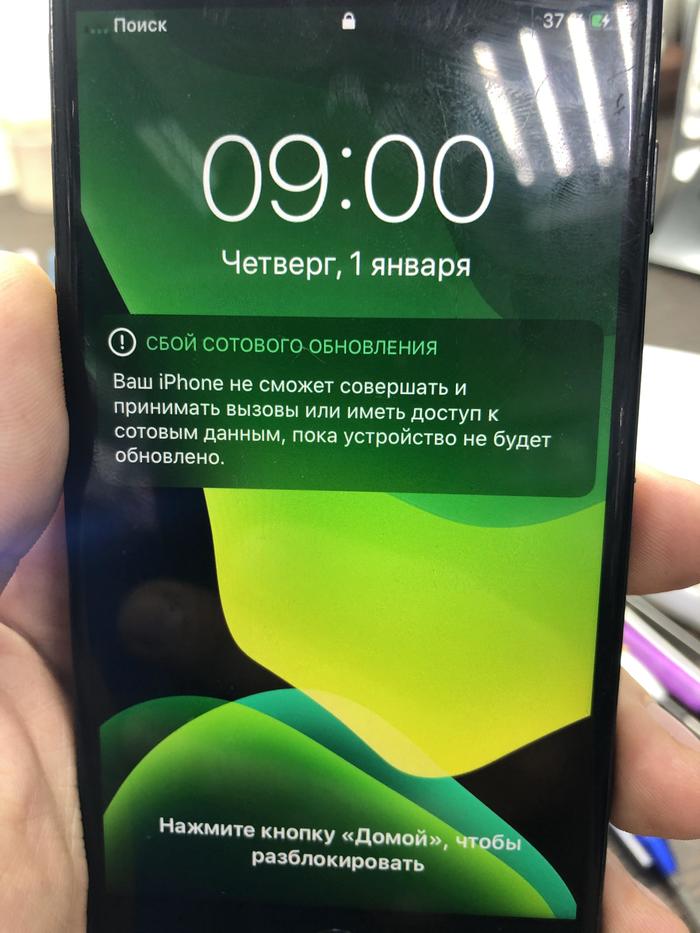

И попадаем на сбой активации

Ну конечно же теплится надежда, что вот сейчас мы его прошьем и телефон увидит служебные данные, которые хранятся в модеме. Но нет, после прошивки то же самое. Чтобы уж совсем наверняка успокоить себя: снимаем контроллер, потыкаем мультиметром, убедимся, что по парочке шин заниженное сопротивление, которое говорит нам о том, что по ним “пробит” модем.


И все, финиш. Мы потратили 3-4 часа времени, заработали ноль рублей, знаем какая именно микросхема неисправна, но поменять ее не можем, потому что компания эпл не хочет этого.

Можно погрустить 10 минуточек и приниматься за следующий ремонт, потому что впереди еще столько брендов, которые тоже заслуживают моей ненависти.


Источник

Показать полностью 10
128

IPhone 7 ремонт - после "Ремонта"

Всем доброго времени суток, опять я погряз в рутине и все не мог сделать этот пост, хотя было и желание и материал, но не было времени. Но вот у меня выдалось 10-20 минут и решил провести их с пользой ) всем приятного просмотра и чтения.

Звонит мне на прошлой неделе напарник и говорит : "Принесли телефон от великого мастера из сц которые так любят называть на букву  'i' " (Делают дабы завлечь большее кол-во людей, делая умный вид на рецепшене и рассказывая как они мастерски чинят технику купертиновского происхождения).

Ну и я со спортивным интересом соглашаюсь на ремонт - особенно после того как слышу что там ему что-то паяли , но так и не сделали сказали что "умер проц"

Но когда я приехал на работу и увидел это чудо.

Я вспомнил все отборные маты которые только знал

Собственно вот наш страдалец - угретый, продранные дорожки, вылезшие шары из под микросхем и других SMD элементов, ну и классика - снятие половины конденсаторов дабы найти КЗ.

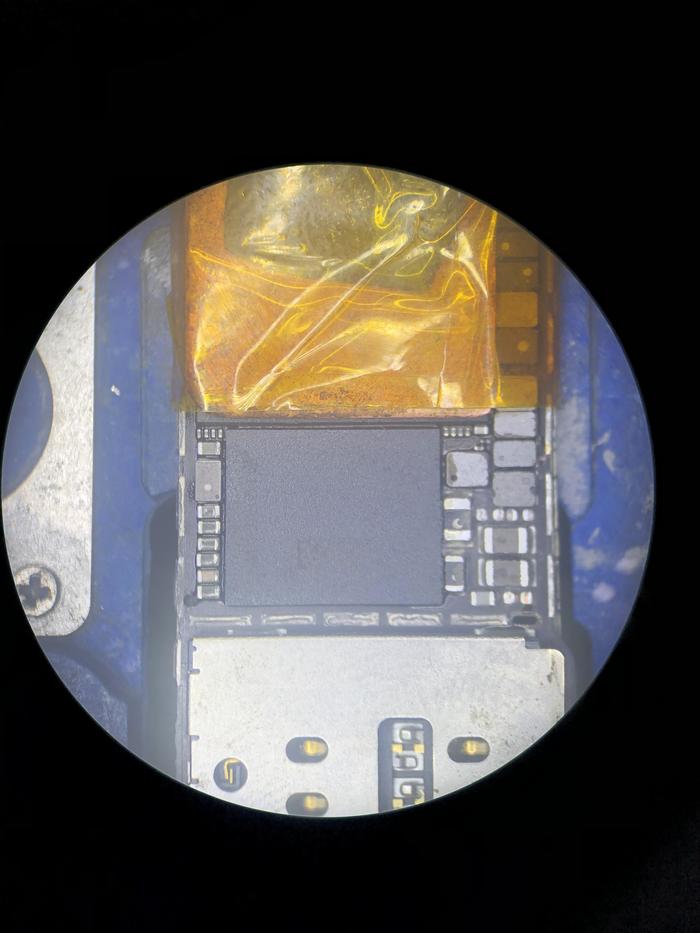

Но самое интересно было под крышкой процессора )

Главное нахреначить побольше термопасты - как подорожник приложить видимо

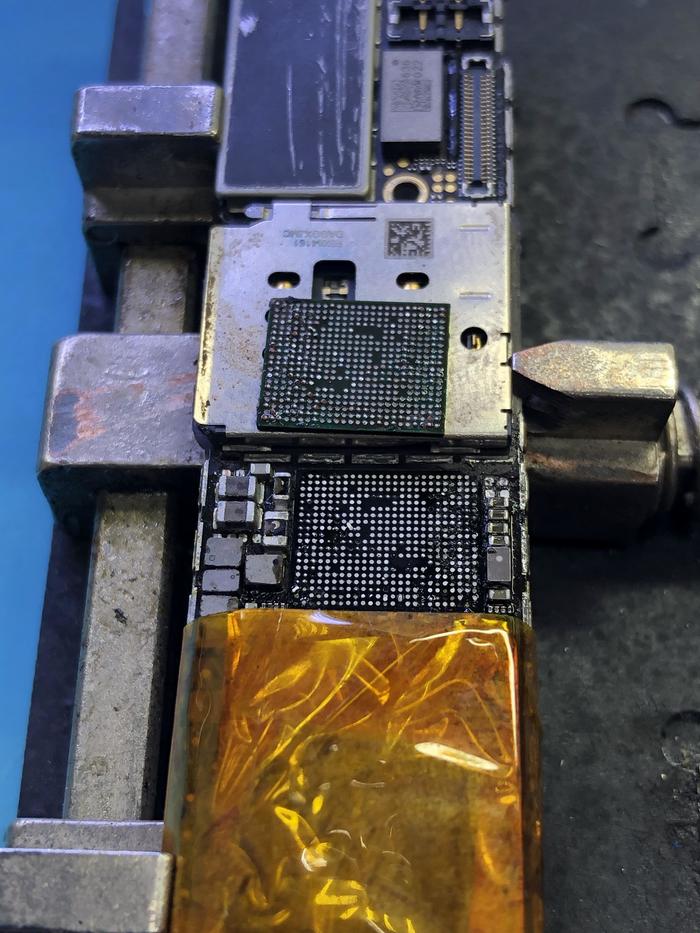

Первым делом я снял основной Контроллер питания (КП) так как он лежал на "пузе" а вокруг него творился просто АД

Восстановив все дорожки которые были повреждены, я установил на место новый КП и начал смотреть что в целом происходит по основным напряжениям.

Запуска не было , но я быстро нашел виновника, из-за которого был устроен весь этот 3.14 здец

им оказался подлый конденсатор в цепи питания SDRam

Восстановил дорожки под снесенным (вырваным с мясом ) стабилизатором NFC чипа. ну и запаял чип на место ( фото конечно я сделать забыл)

Далее проверив плату на отсутствие КЗ пробуем первый запуск ) но старта нет и я вспоминаю о шарике который был вылезший из под катушки - которая тоже находится в цепи питания SDram

и как оказалось одна из них сгорела а вторая за компанию имела не особо приятный запашок и вид ) я не раздумывая снял их, восстановил все подгоревшие дороги , устанавливаю новые катушки .

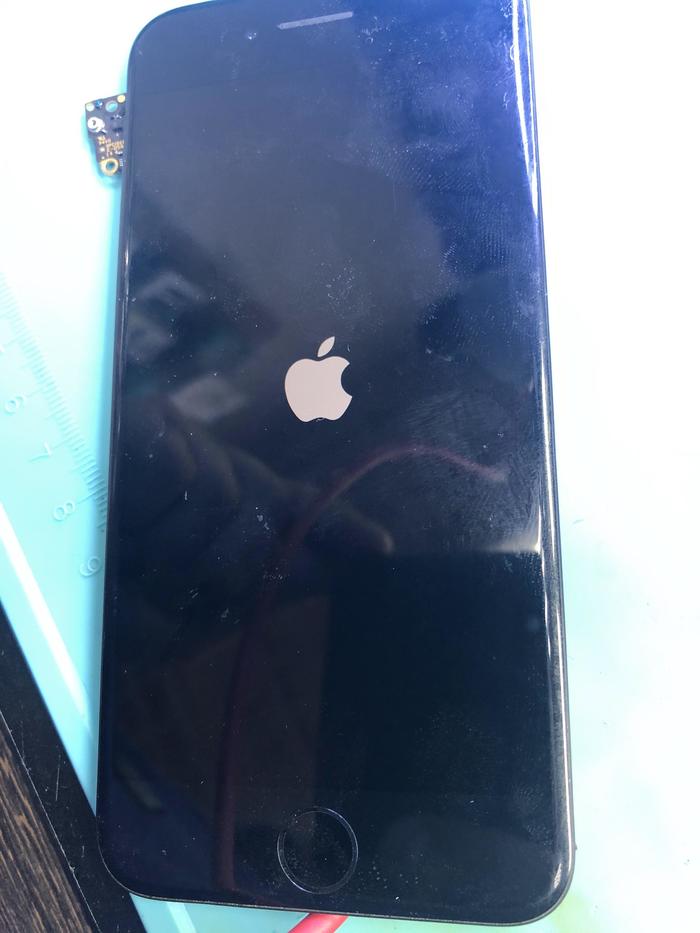

Ну и наконец-то первый запуск ус-ва.

Радость моя была не долгой, так как этот "мастер" грел плату - видимо паяльной лампой , сеть на телефоне лягла (

дабы не испытывать судьбу и убрать точно под микросхемами  плохие контакты и грязь после чудной термопасты решаю перекатать Eprom, BB_Pmu, BB_CPU,

Плата остыла, я успел выпить кофе и тоже остыть , так как у самого порядком подгорело от таких ремонтеров по соседству.

Ну и собственно включение номер 2 .

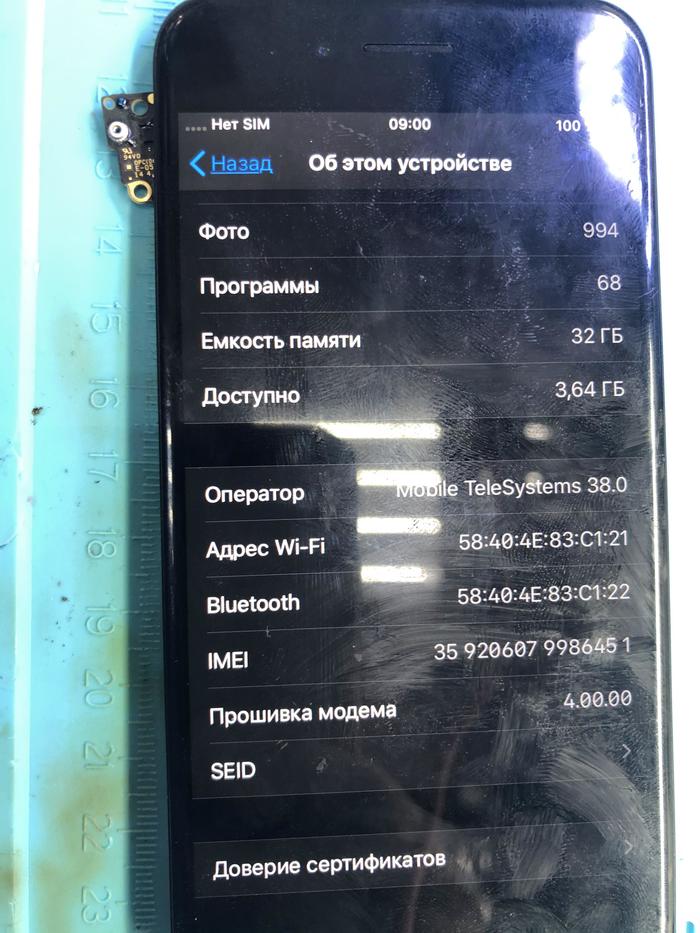

Убедившись что имей и прошивка на месте ,собираем телефон.

Погоняли телефон сутки и выдали клиенту.

Прошла неделя, созванивался с клиентом , все работает, всем доволен.

К Соседям сказал больше не ногой )

PS. Не мог не выложить рабочий телефон на фоне квитанции iРукажопов

Контакт для связи Telegram  Instagram

Показать полностью 21
59

IPhone 7 замена кодека

Всем привет! Сразу оговорюсь, это перезаливка моего первого поста на пикабу и поскольку никогда до этого не публиковал посты на этой площадке, запостил её мимо сообществ и практически никто её так и не увидел, за исключением уважаемого gepka. Итак погнали:

Частая проблема у аппаратов Iphone 7 и Iphone 7 plus, после падения или удара отсутствие звука в динамике, разговорном или на звонок, или на обоих сразу, также не работают микрофоны, не активны ярлыки громкой связи и не работает диктофон, в некоторых случаях телефон может долго загружаться и жёстко тупить.

У всех этих неисправностей одна причина - отвал микросхемы аудиокодека, вернее сказать разрыв токопроводящих дорожек под микросхемой вследствии ее отвала.

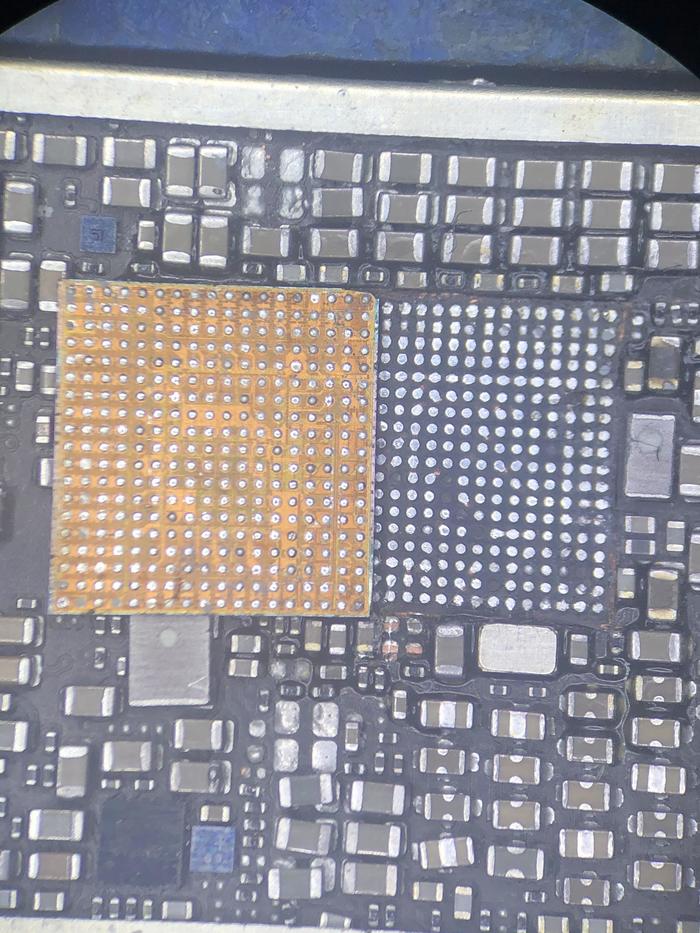

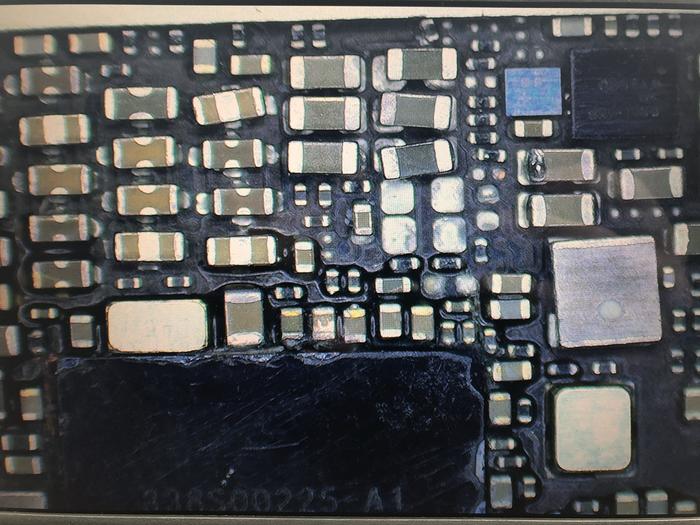

Снимаем микросхему аудиокодека

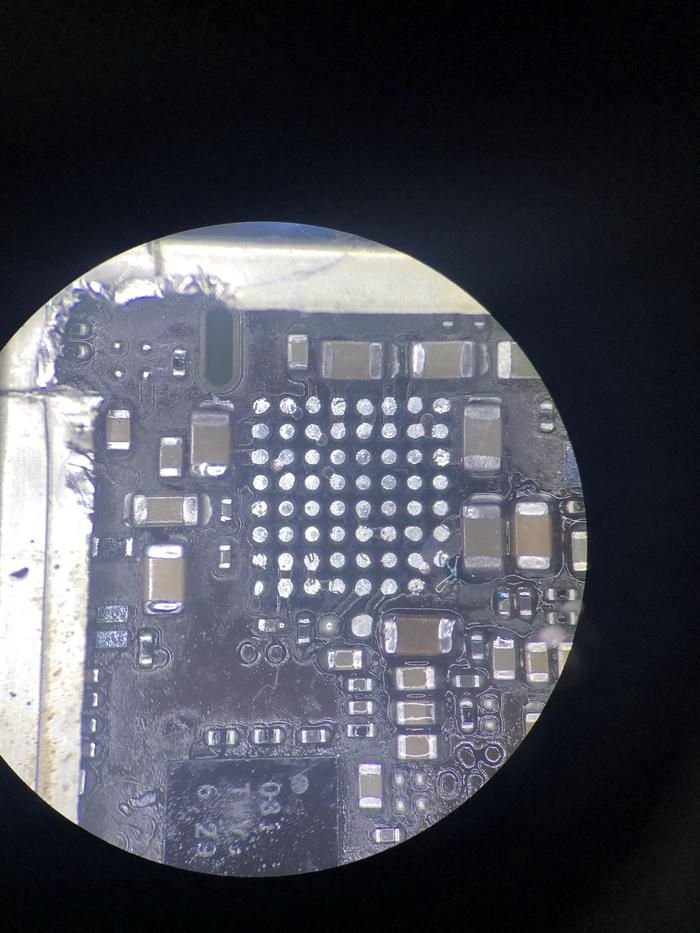

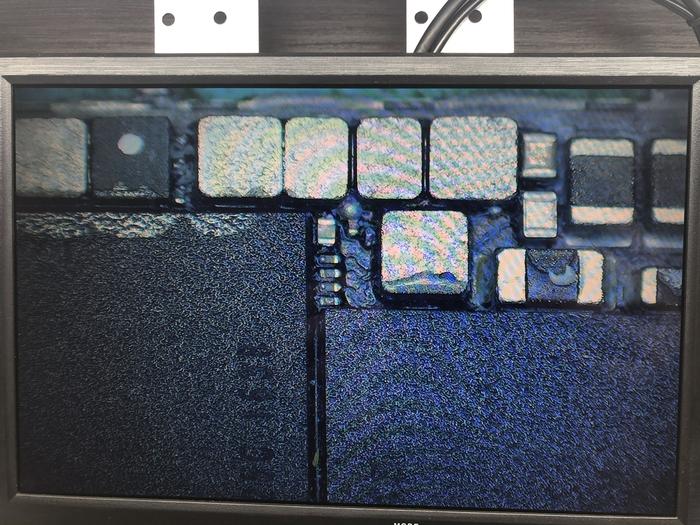

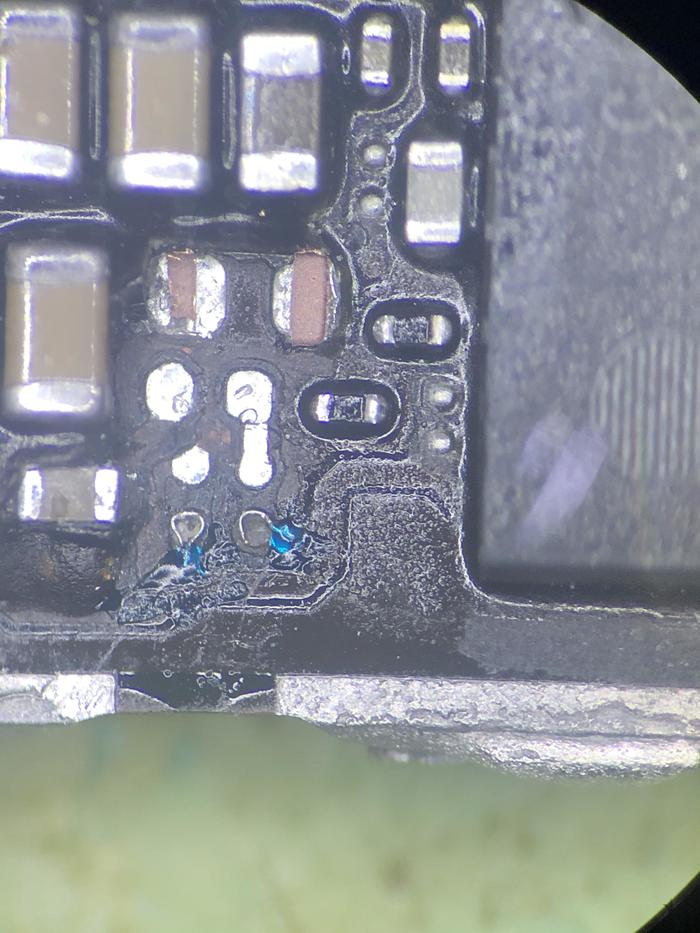

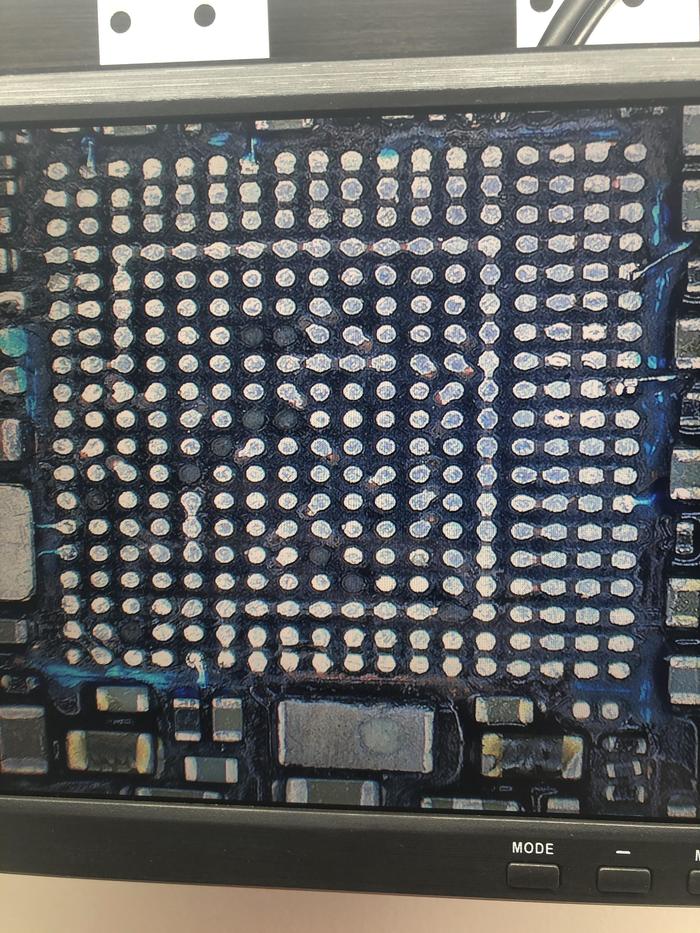

Зачищаем посадочное место и видим оборваный пятак внизу справа (остальные пустые, не используются). Путем прозвонки от элементов обвязки до соответствующих монтажных пятаков было выявлено два разрыва, из опыта известно что проблемными местами являются четыре дороги, поэтому помимо восстановления двух оборваных, были продублированы и две пока ещё исправных, так сказать на будущее)).

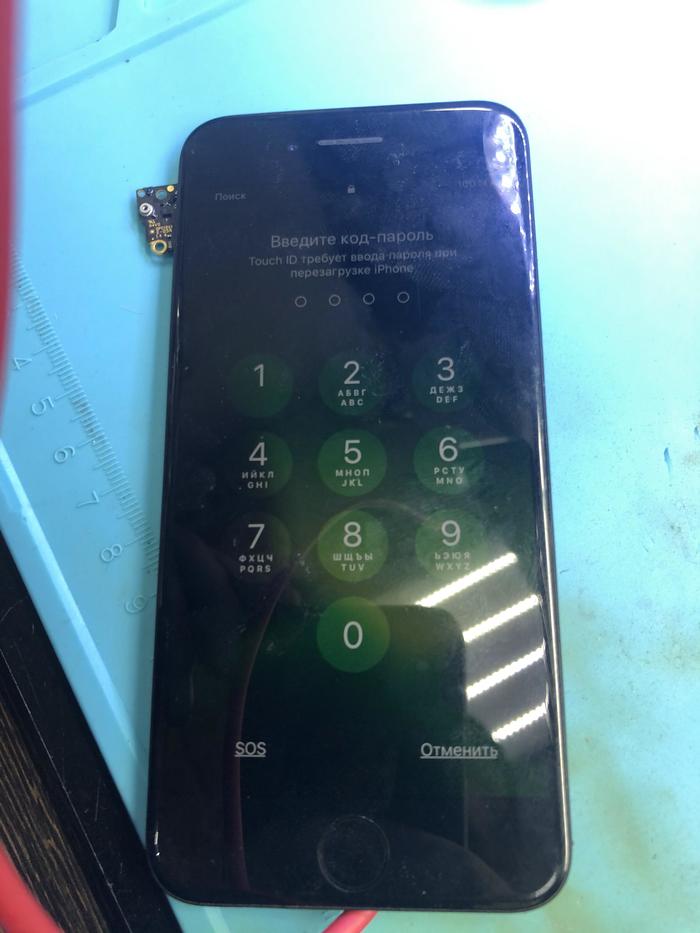

Заливаем "зелёнкой" и ставим новый кодек на место, сборка и тестирование аппарата, как итог все проблемы описанные выше ушли, телефон полностью исправен.

P. S.: Сразу был поменян дисплейный модуль и корпус телефона, клиент попросил установить красный корпус и оставить черные кнопки. В красном корпусе с черным экраном телефон смотрится совершенно по другому, очень нравится такое сочетание.

На этом ремонт был закончен, всем спасибо!

Контакты:
https://vk.com/alexey_krotkov
@fix_smart_spb

Показать полностью 10
