Ну что же, как оказалось, такой разобрки страшных легенд детства нет на ютубе, поэтому давайте попробуем покопаться)
Также в видео использован телевизор вот отсюда:

как видно, новый чип запузырился, да и сама платка в мусор после такого. На встроенную графику ее не переделать, т.к не распаяно питание видеоядра цпу.....

Мораль сей басни: не мучайте платы в надежде сэкономить, лучше обратится в ПРОВЕРЕННЫЙ сервис, чтобы ноут остался жить

У них та-же болчка, даже хуже. Намного хуже. Первое на что я обратил внимание – отсутствие характерного хруста энкодера. После чего при любой попытке прокрутки, мышка трясла страницей  как ненормальная.

"Дело ясное – надо чистить" - Решил я, и разобрал мышку. Добрался до энкодера и увидел что нет, ничего подобного, он чист и чистка, что мёртвому припарка.

Извините за расфокус. Это уже извлечённая плата мышки, и вот он, этот энкодер.

И так, погрустив, я полез по магазинам. Заранее скажу, нет, ничего не нашёл в местных и даже Московских. Тогда я полез на Али и чудо!

Находятся на али по запросу Mouse Encoder

Как видите, они бывают минимум пяти размеров. Дальше показания разошлись, они есть 5 7 9 11 и 13 миллиметров. То что я намерял в мышке было 12. Поискав документацию, я нашёл а сайте производителя оригинальный энкодер фирмы TENFE и у него тоже указано 12 миллиметров.

В итоге, я заказал набор всех пяти по две штуки и не прогадал. Вместе с доставкой обошлось 144 рубля.

Спустя два месяца ожидания они пришли. Дальше дело техники, даже не стал снимать, поскольку были заняты руки, даже третья рука была занята. При помощи оплётки и япона-матери выпаиваем старый и выбираем новый, по размеру.

Новый оказался 13 милиметрвый.

Энкодер на замену был впаян, а старый извлечён. Вон он, лежит в ряду новых.

Голубой голубой, не хотим играть с тобой.

Как видно, от зубцов остались пеньки. Нормально такой энкодер уже не может работать.

Собираем, включаем, работает.

Общие затраты около 200 рублей, и 15 минут. Времени. При цене новой мышки в 1500, думаю оправдано.

А ты, геймер. Подготовил своё снаряжение к бою?!

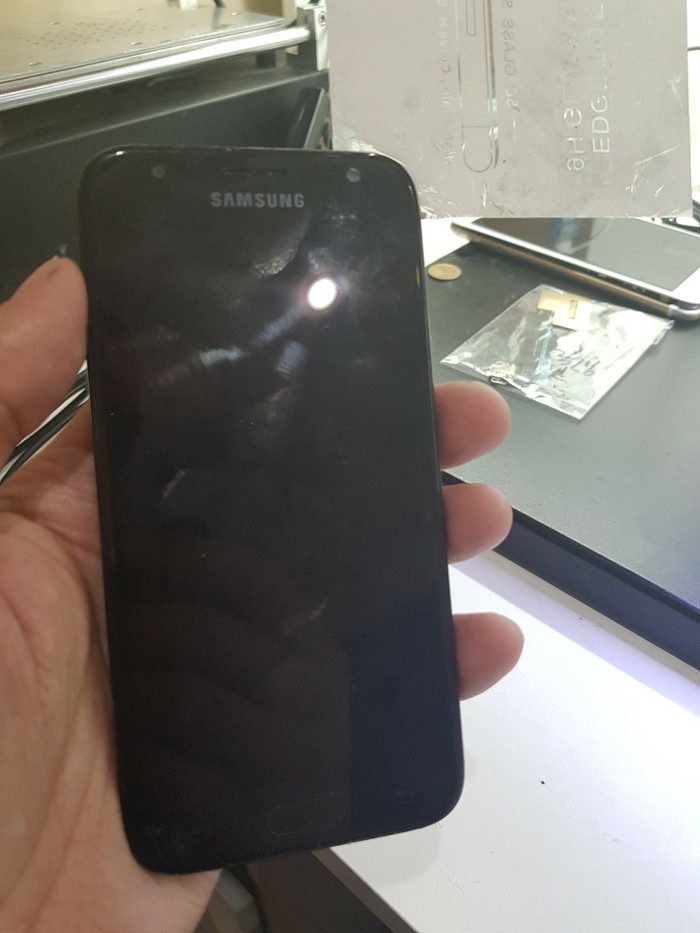

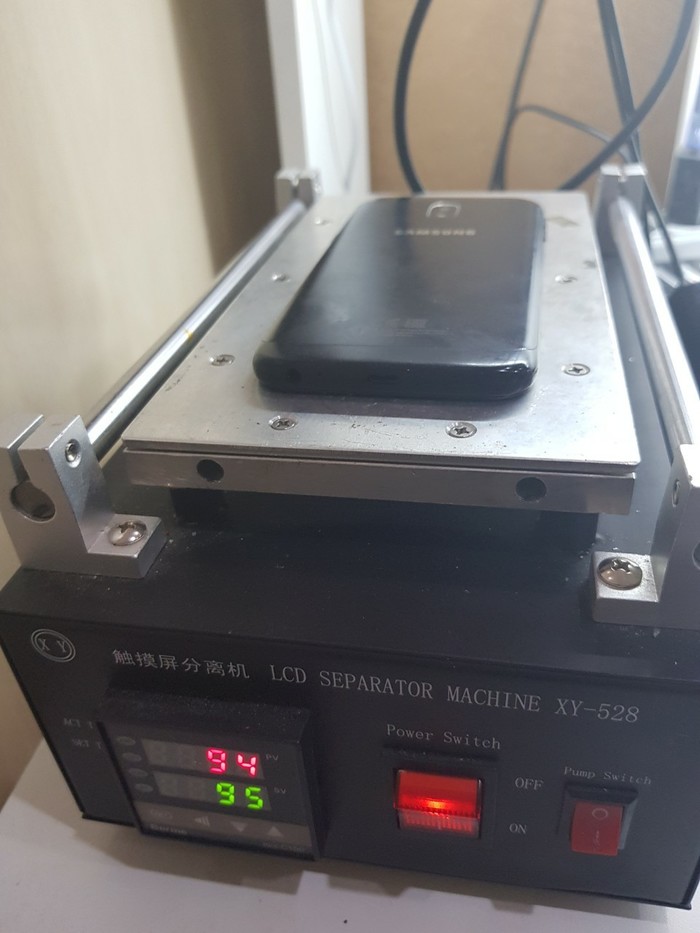

Данная модель открывается через ips дисплей, поэтому что бы не залить подсветку, растворителем не стоит пользоваться. Так же вскрытие осложнено тем что по середине дисплея трещина. 5 минут греем на сепараторе прежде чем начать вскрывать.

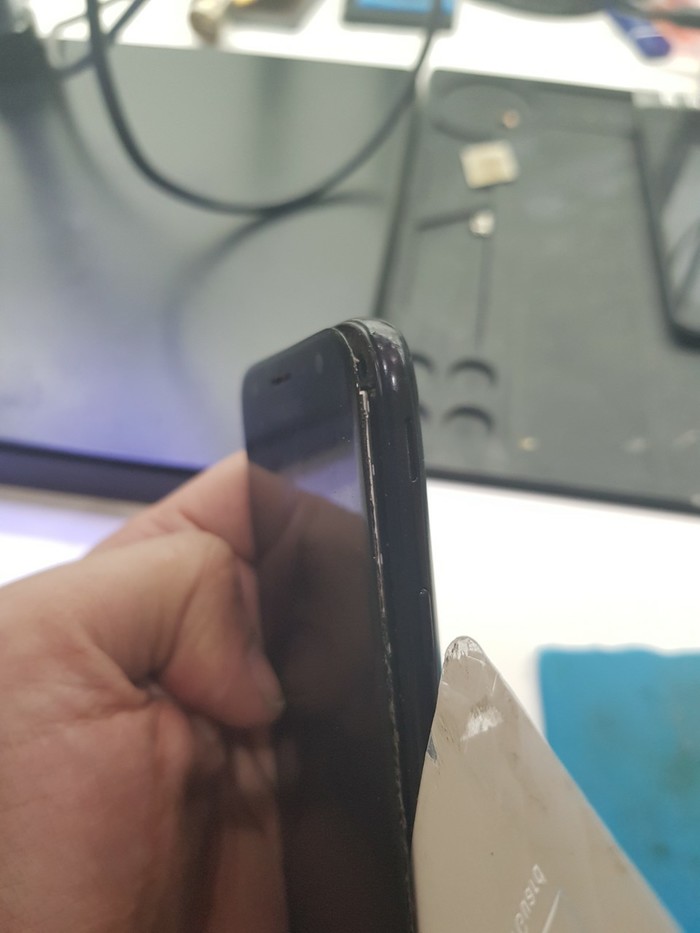

Заводим пластик под стекло, главное не повредить подсветку.

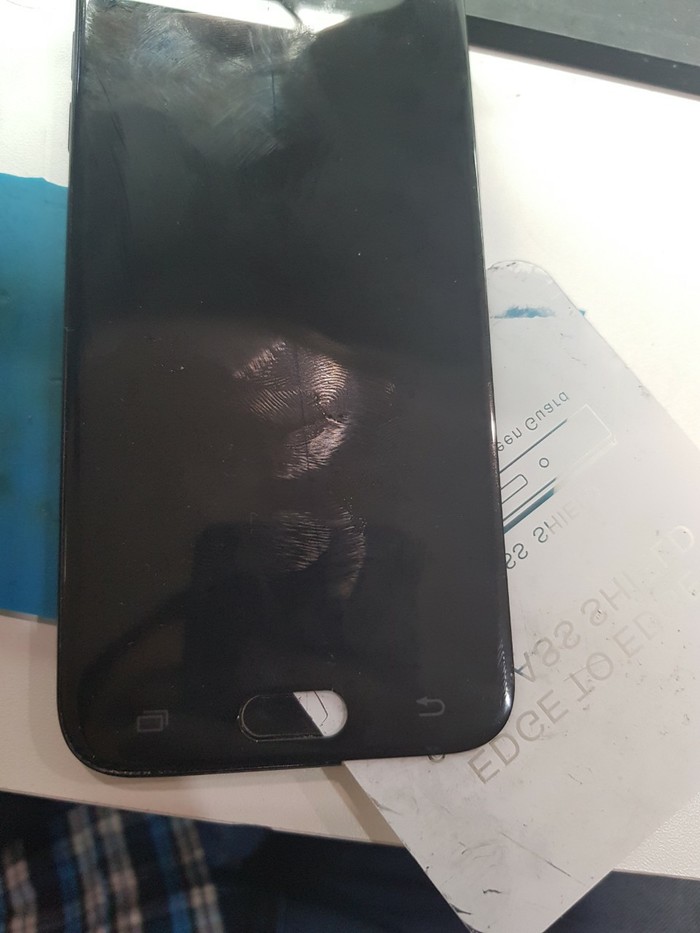

Проходимая по периметру, не забываем где находится шлейф

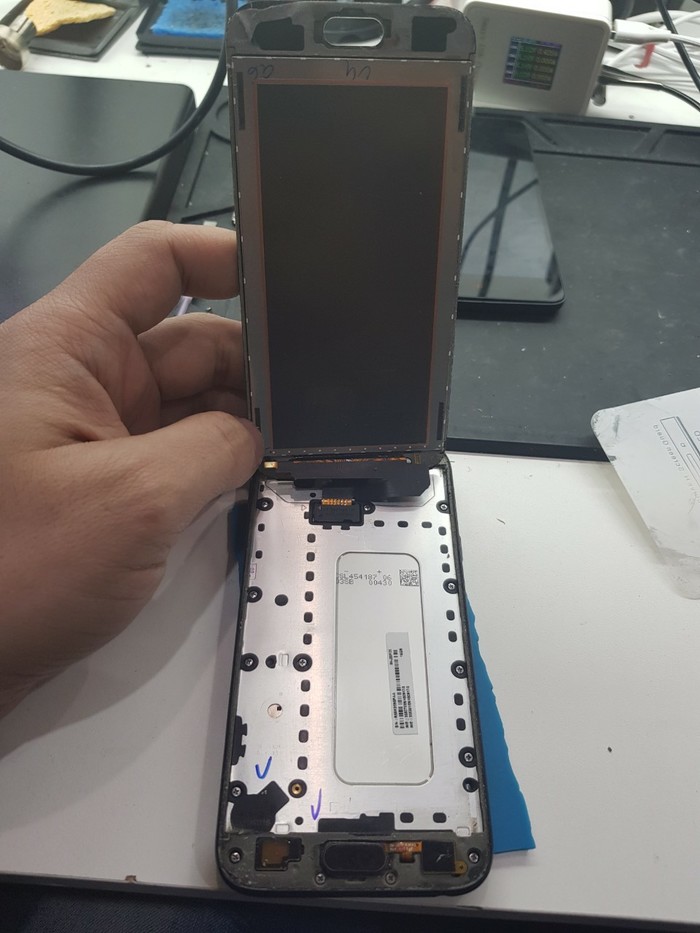

Откручиваем винты, снимаем крышку и видим

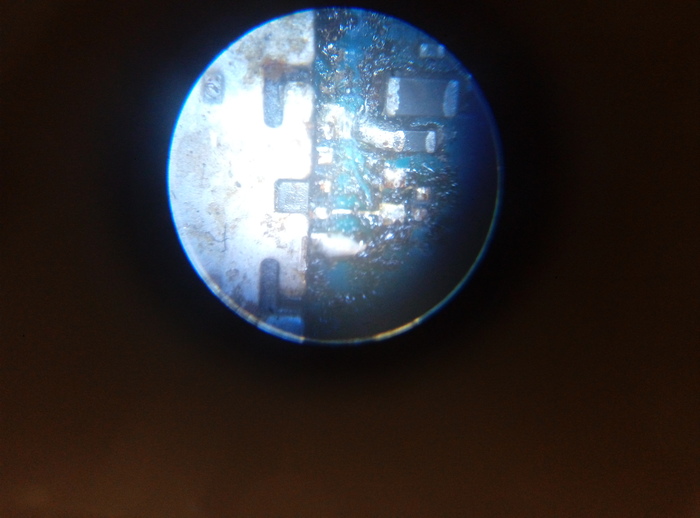

Детально рассматриваем и приступаем к устранению повреждений.

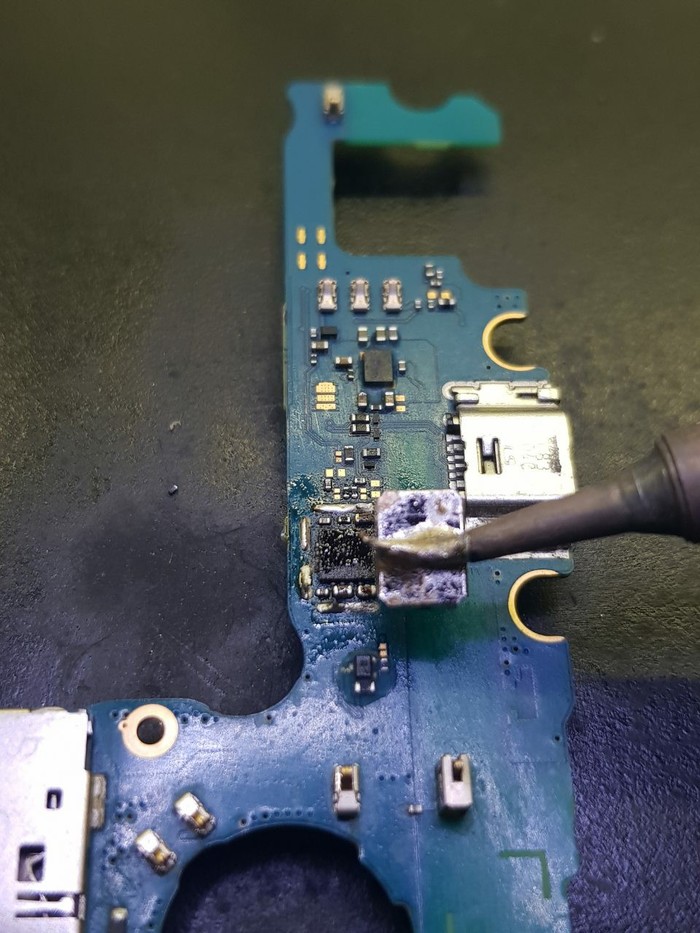

Снимаем паяльником и розе защитный экран

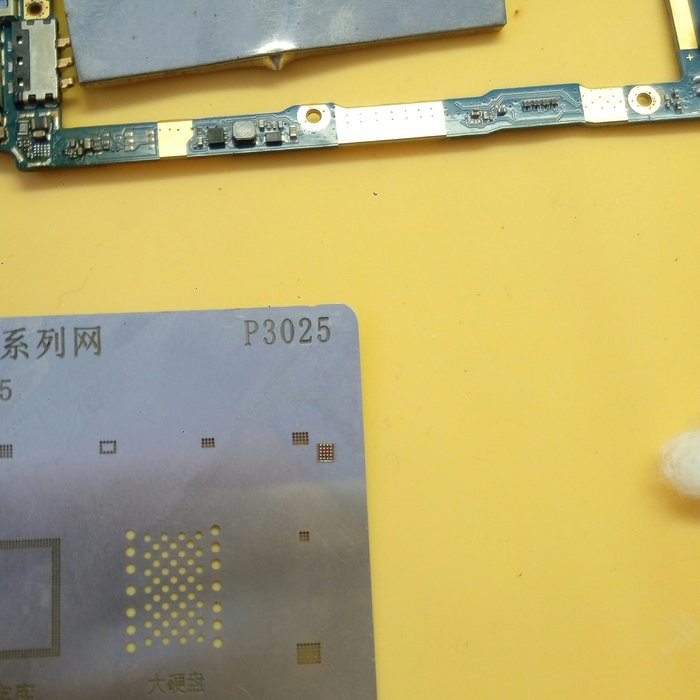

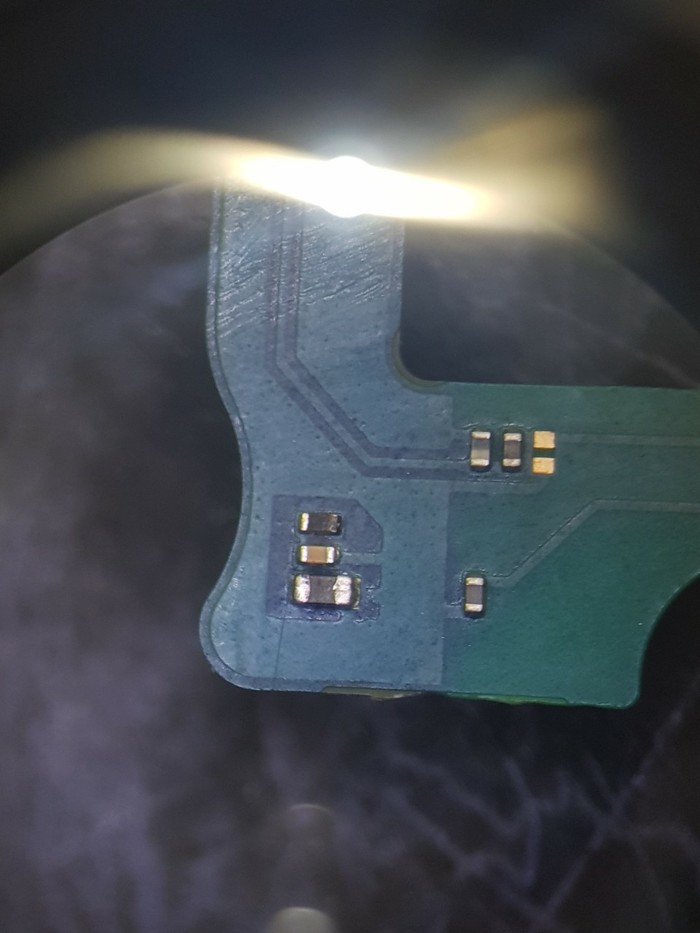

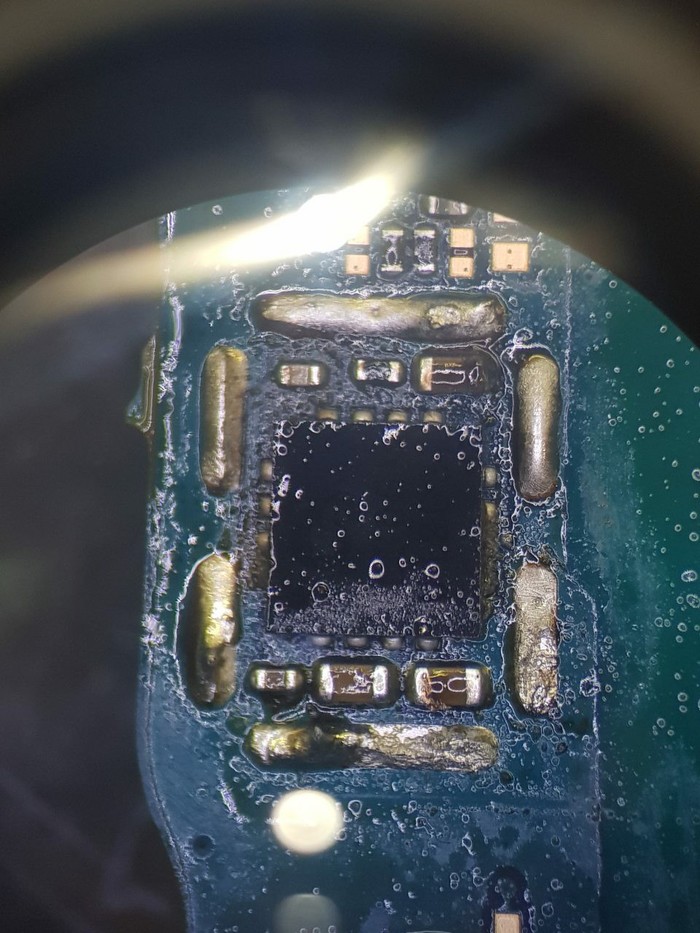

Чистим и пропаиваем с использованием фим

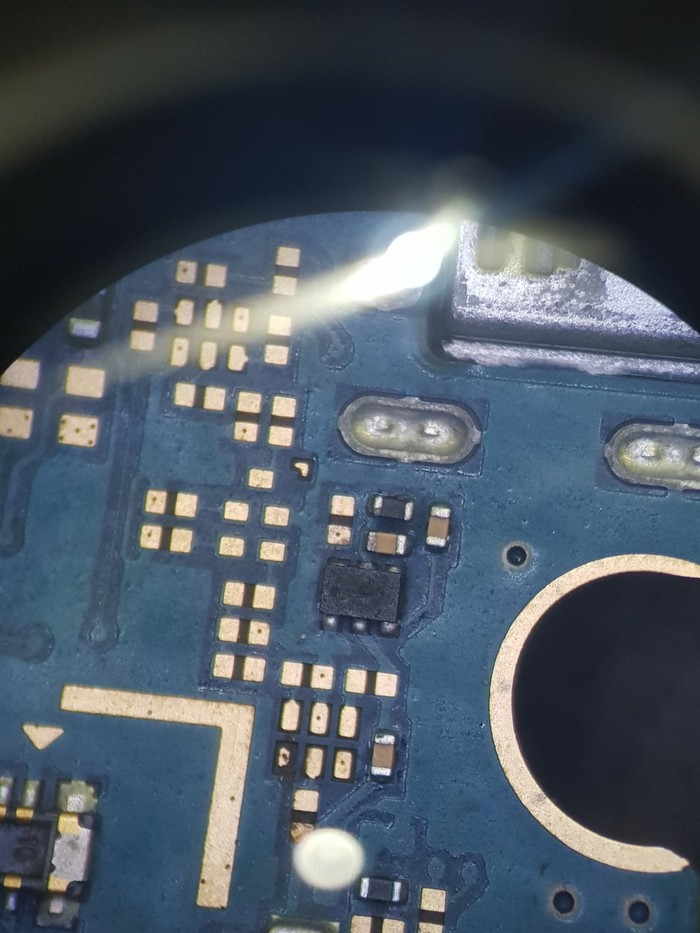

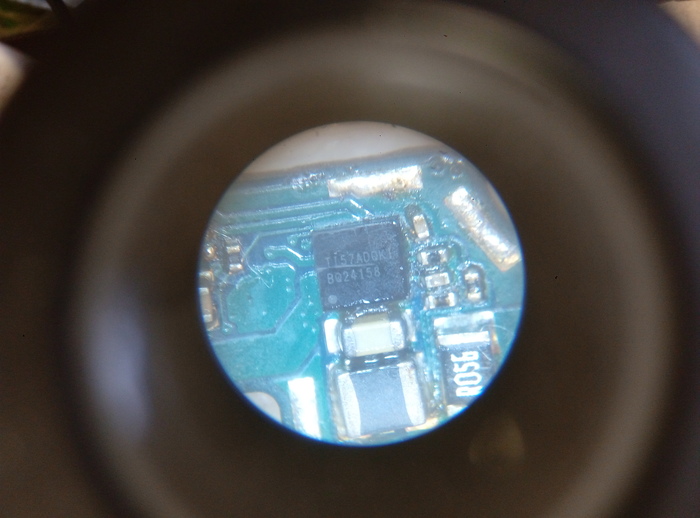

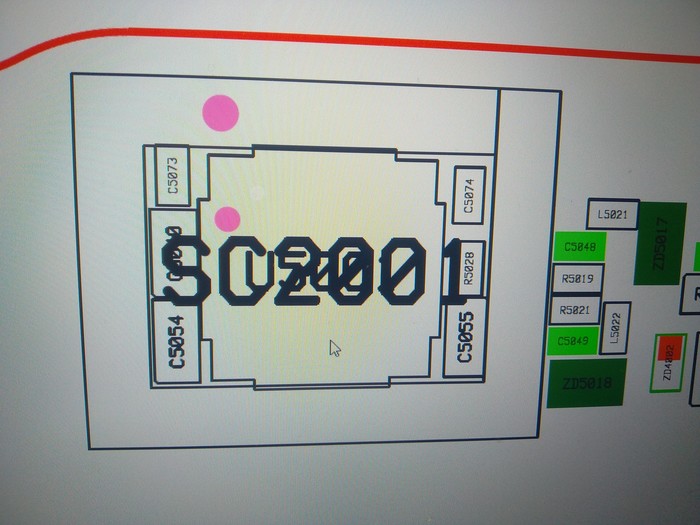

Этот чип отвечает за сканер отпечатков как я понял

Едем дальше

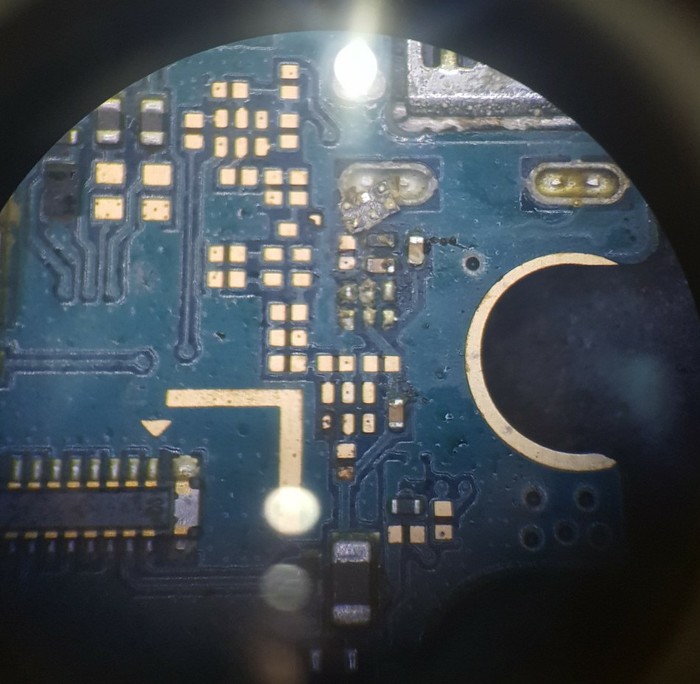

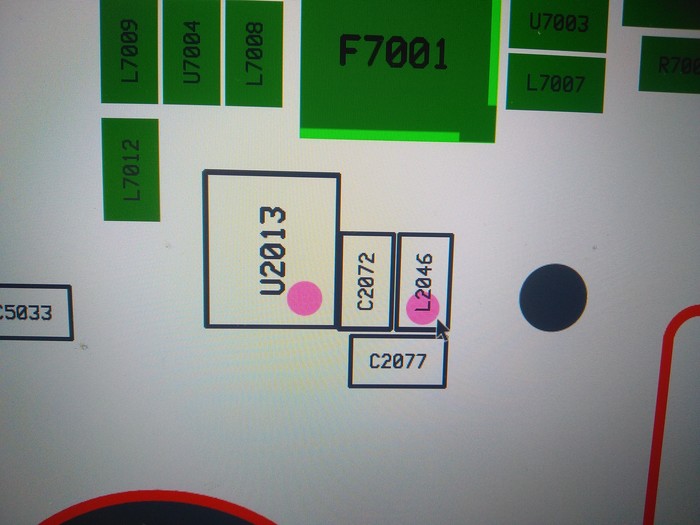

Так же пришлось перепаять блок отвечающий за fm radio

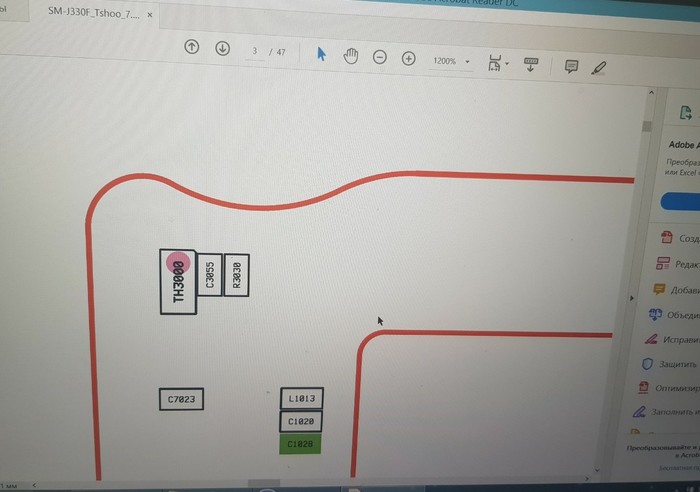

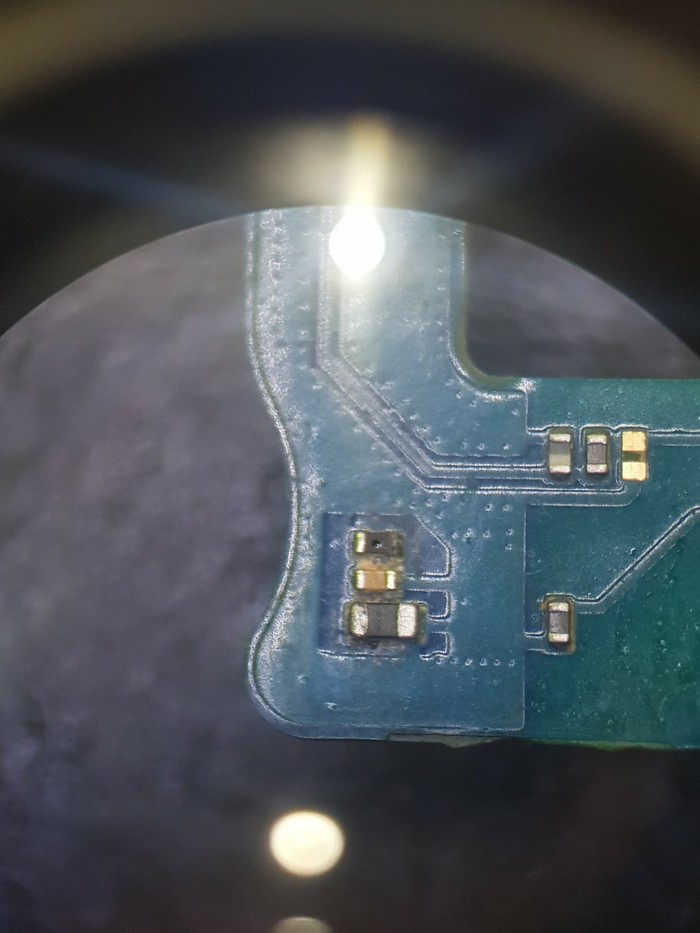

И на закуску сдохший термистор(сопротивление ∞)

Меняем

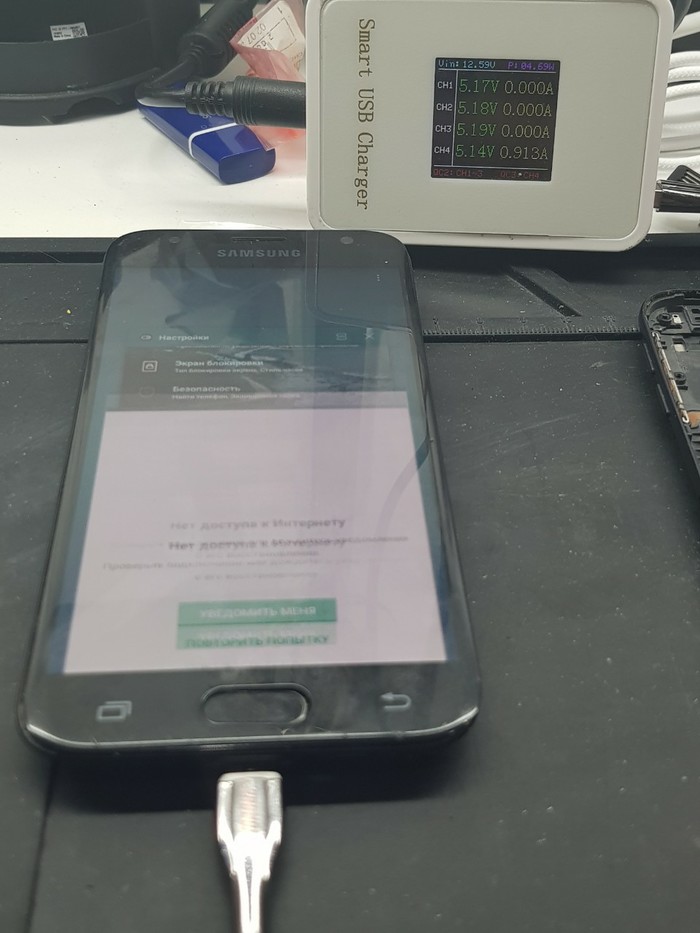

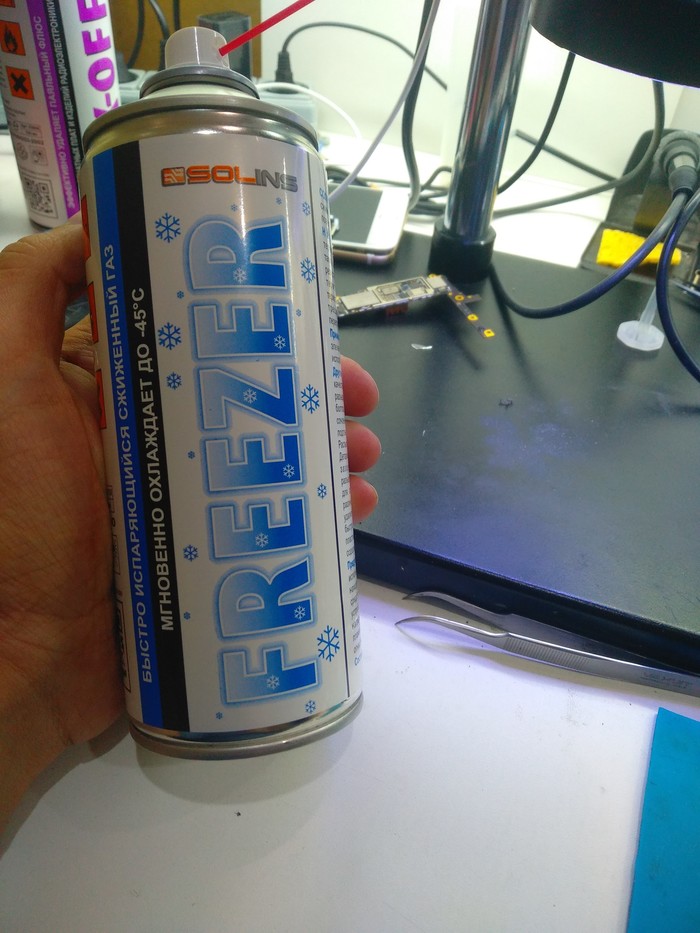

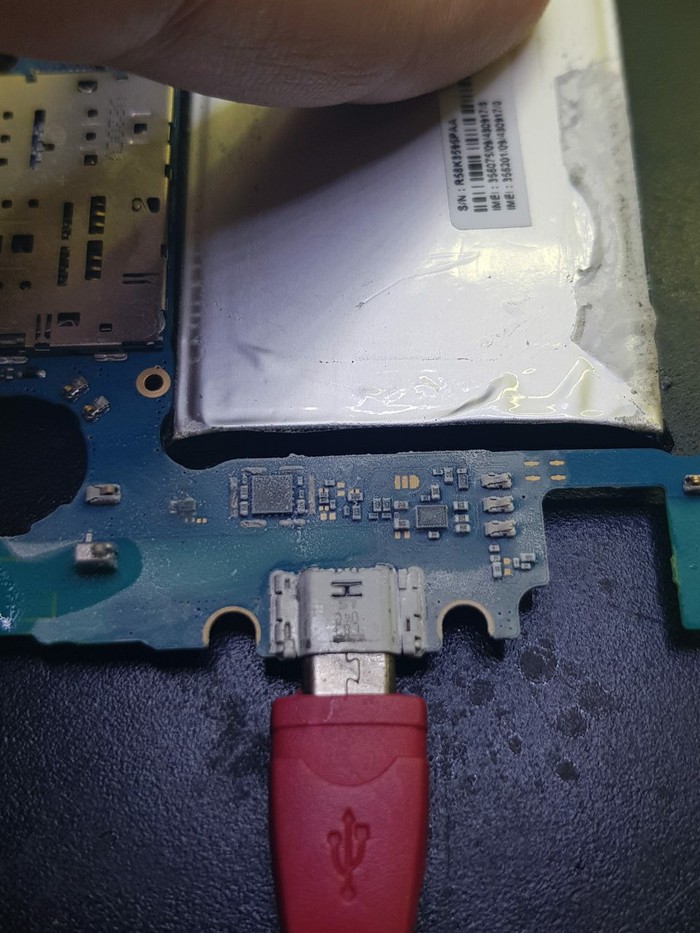

Всеравно заряжается не ок, но сообщения о перегреве нет. Попробуем локализовать неисправность фризером

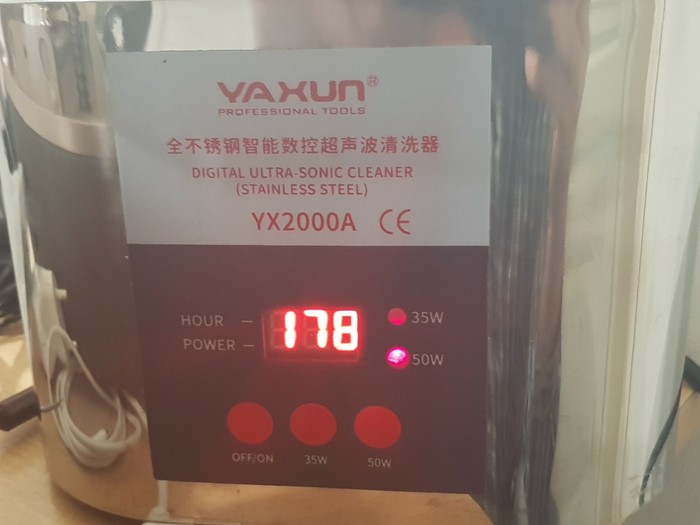

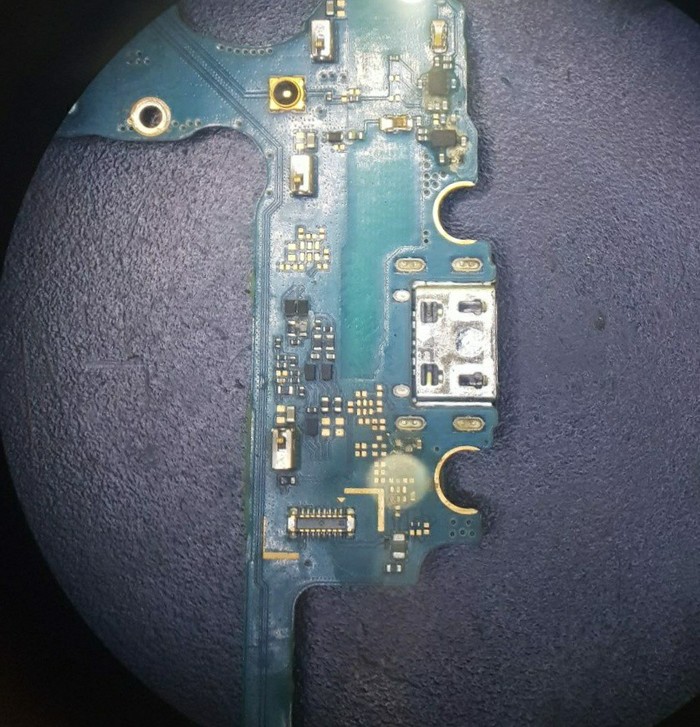

Нагрев почти равномерный, почистим в уз ванне, должно помочь

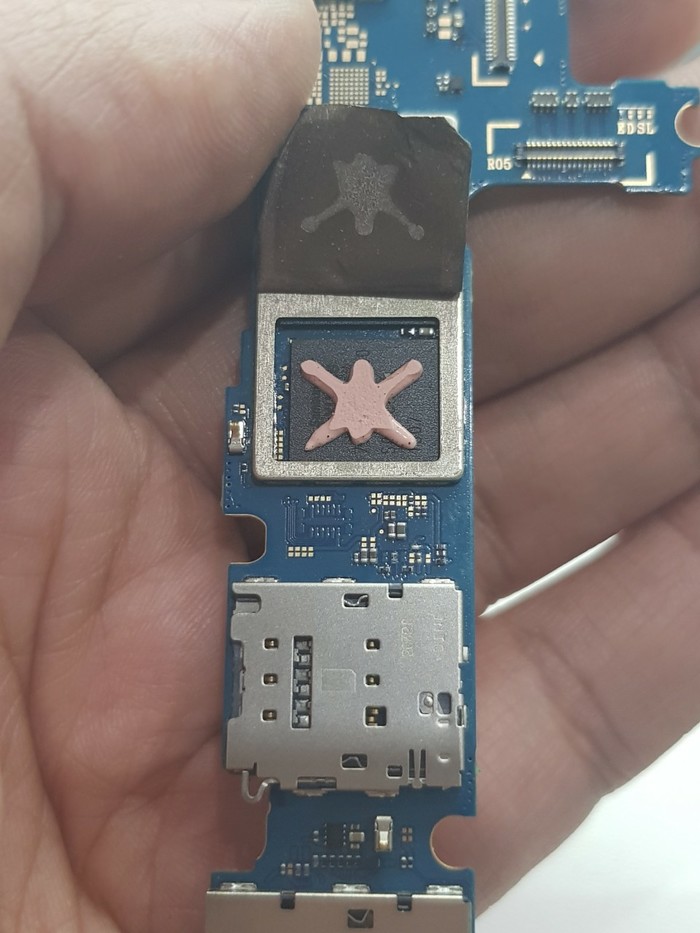

Не забываем снять термоинтерфейс, интересно специально так старались сделать))) Патрик это ты?

Почему сразу этого не сделал? Потому что тогда не будут наглядно видны места повреждений.

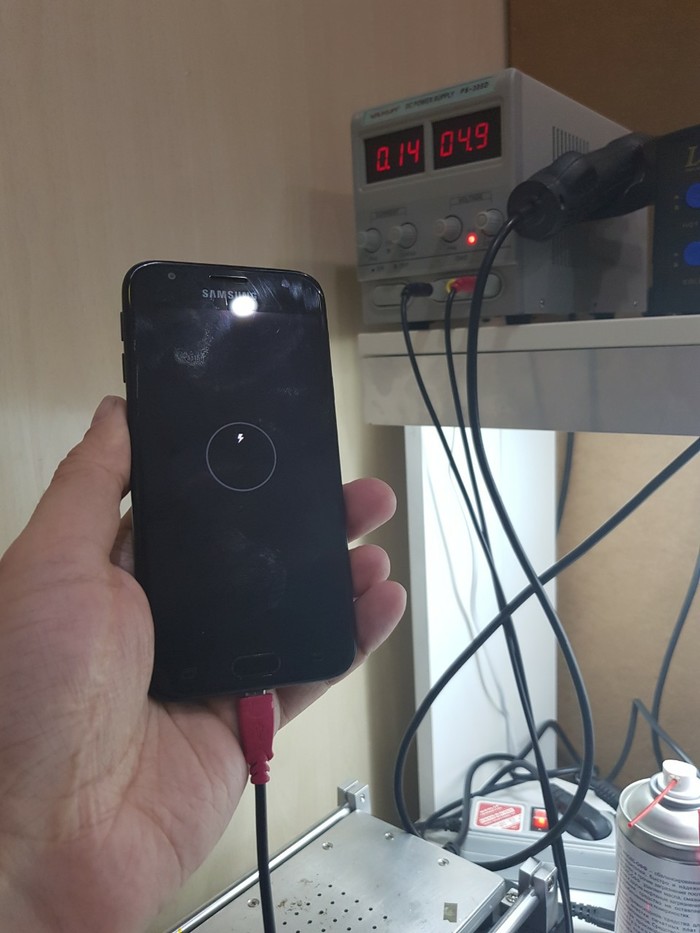

Помогло.
Готово.
