Четвёртый акт Мерлезонского балета с восстановлением древнего строгача. Тяжела ты, шапка Мономаха, особенно, когда ты программист, а из источников информации - только паутина. Но я стараюсь, честно. Итак, настала пора заниматься головой. В смысле - головой станка, со своей кукушкой ужё давно всё ок - убежала. Но обещала вернуться :)) Здесь и далее голову станка, которая суть ползун - буду называть головой, но ползуном она от этого быть не перестанет, конечно :)

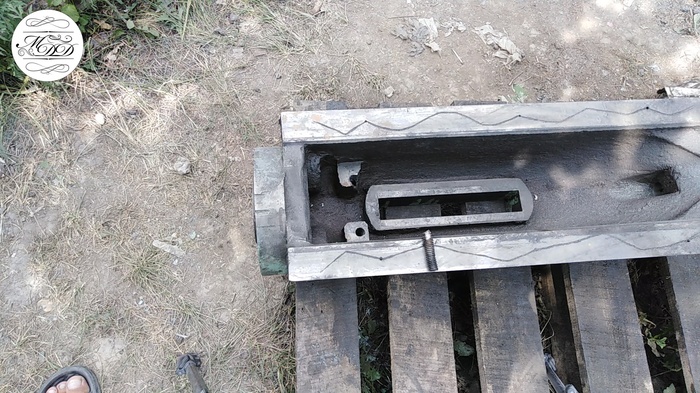

Из-за выработки направляющих масляные каналы кое-где перестали соприкасаться:

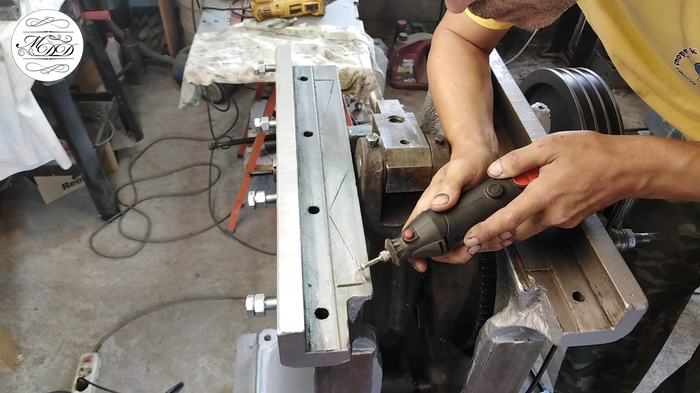

Бормашинку с алмазным диском - в клешни, и устранять этот досадный недочёт (скорее даже - перечёт, возникший из-за интенсивной работы):
Восстановил непрерывность каналов, взял обойму от подшипника - и убрал мельчайшую заусню:

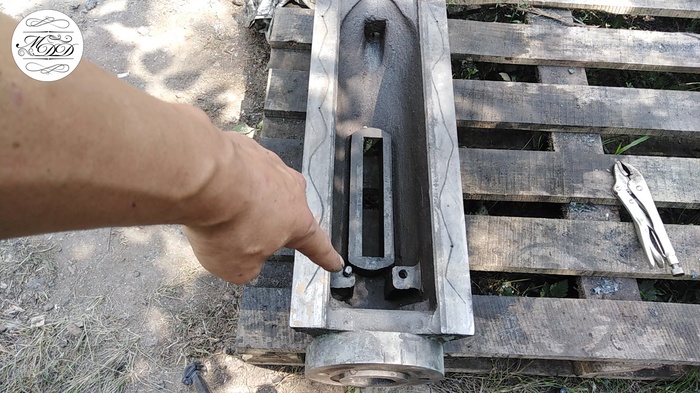

Следы аварии - обломанный болт в полуобломанном ухе. Надо доставать:
С помощью горелки, зажима и такой-то матери - вытащил обломок. Видно, что он погнут в нижней части:

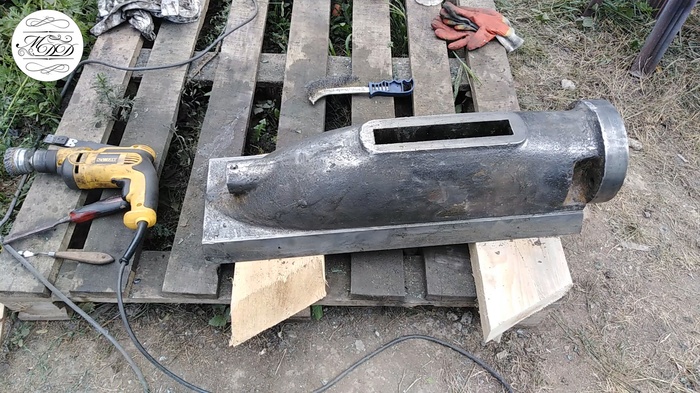

Мяса в ухе осталось ещё достаточно, так что жить будет, обошлись малой кровью. Отчухал голову, прочистил масляные каналы:

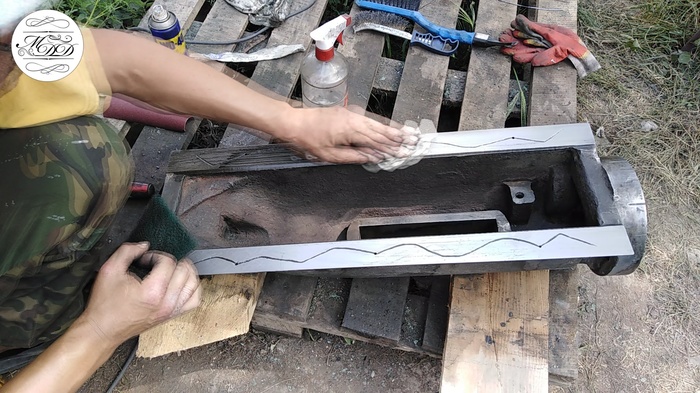

Скотч-брайтом с WD-шкой предварительно снял труху и налёт с направляек. В некоторых местах на них видны задиры - скорее всего, туда попадала металлическая стружка:

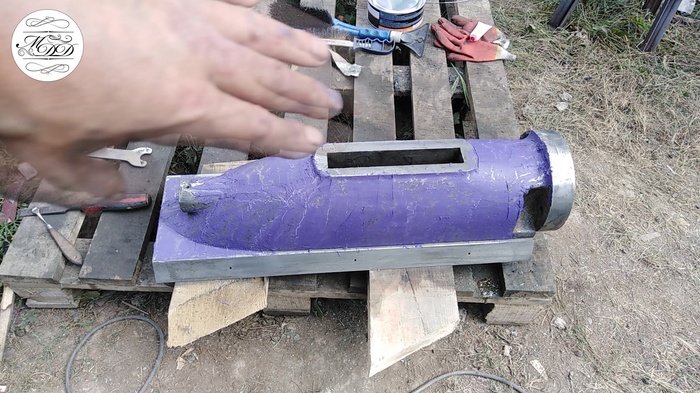

Поскольку главное в станке - шпаклёвка :)), то и тут не обошлось без неё:

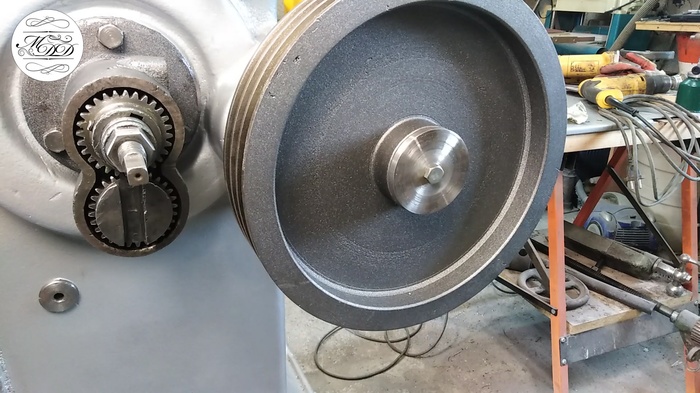

Пока шпакля сохнет - выточил шайбу на прижим шкива, позже покрашу:

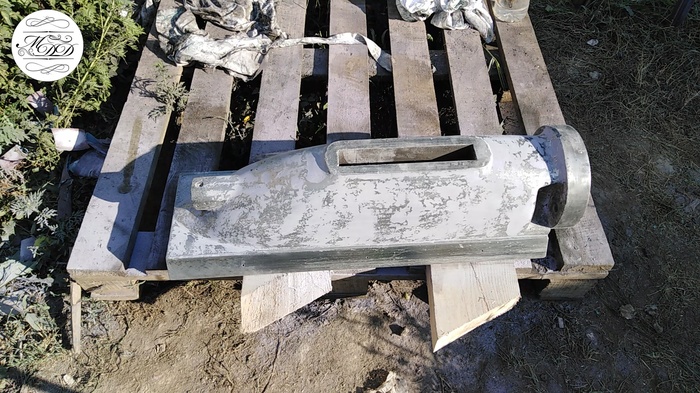

После шкурения видно, насколько неровная поверхность отливки - хотя шпакли совсем немного, пятнистость её присутствия намекает на лунный пейзаж:

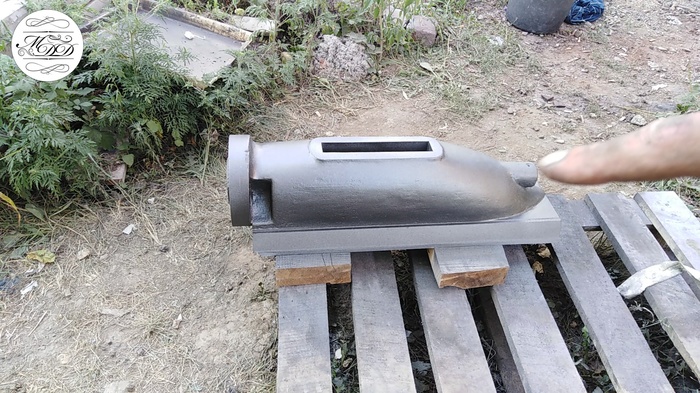

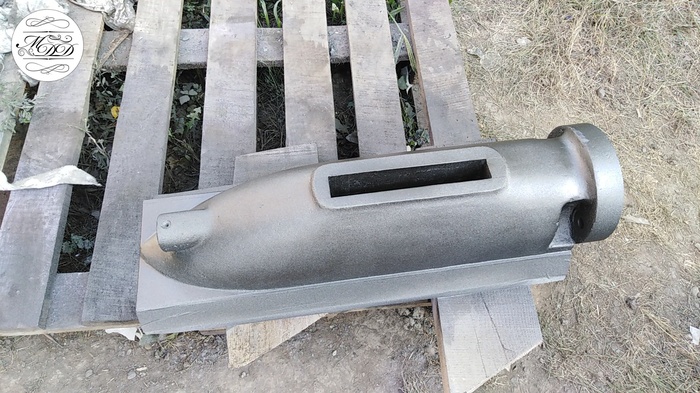

Покрасил краской "графит". Вот тут как раз и вылезло "гламур станку не нужен" - если с одной стороны всё выглядит норм:

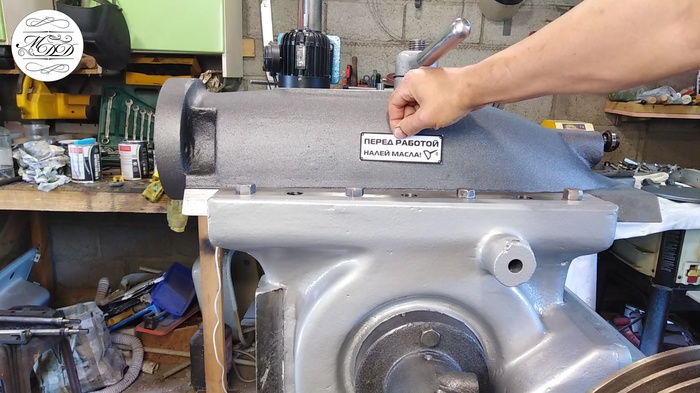

то с другой - результат моих сделок с совестью (но ничего - туда, на место этой неровности, мы зафигачим шильдик, и всё будет хаккей):

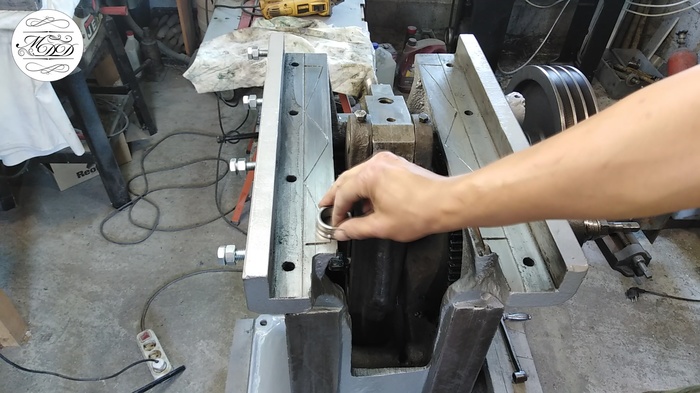

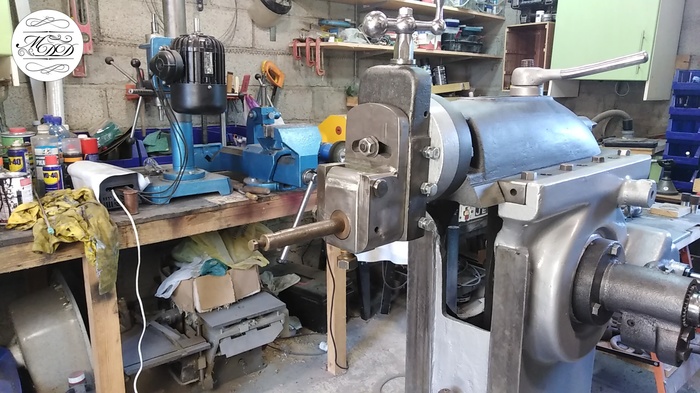

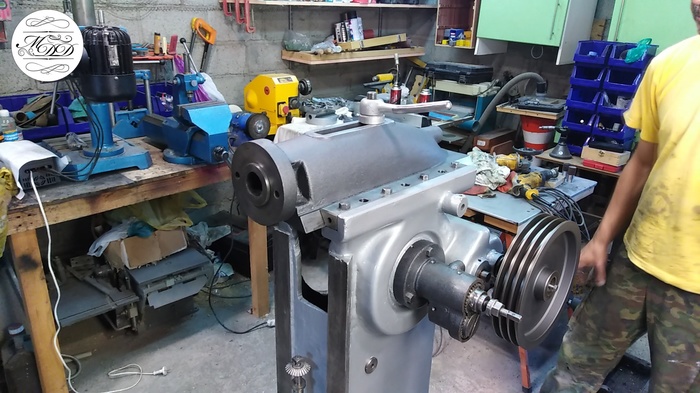

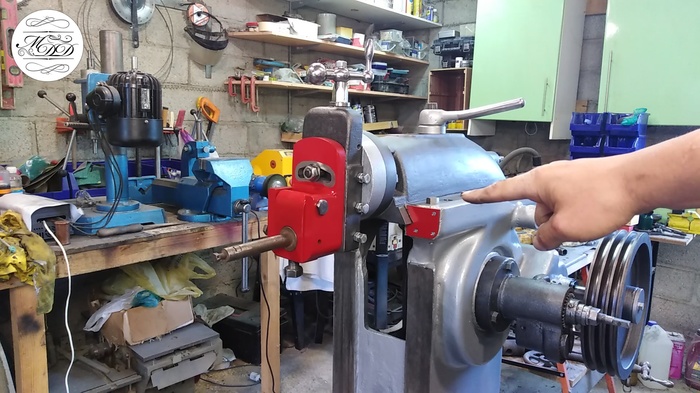

Воткнул голову на место, отрегулировал клины, налил масла в масляные ванны - всё двигается, что не может не радовать:
Однако, поскольку на направляющих ползуна есть выработка, и ползун бОльшую часть жизни работал в крайнем заднем положении - сзади на направляющих сохранилась заводская шабровка, а спереди - тю-тю, всё стёрлось. Вследствие этого нормальная, без поперечных болтанок, регулировка клинами - возможна только для половины хода, если поджимать туже - в переднем положении движется очень неохотно, но оно и понятно - расклинивает из-за выработки .
Чтобы завести станок на полный продольный ход - надо будет перешлифовывать/перешабривать направляющие. Пока решил не мандражировать, и опробовать, как есть - если для моих задач хода хватит - значит, шлифовку можно отложить на попозжее, благо, ползун снимается очень легко, а вот испортить то, что есть, не совсем прямыми руками - это как здрасьте. Поэтому - пока оставляем всё, как есть, и будем использовать половину хода в крайнем заднем положении, благо, для моих задач долбления шпон-пазов именно это положение - единственно верное из рабочих. Короче: прежде чем портить, надо осознать масштаб трагедии, а для этого - запустить станок - вот такой вот замкнутый круг для компьютерного хомячка :)
Посидел ночером за компом, смоделировал в векторе простенький шильдик - вот примерно такой и примерно сюда мы его зафигачим сразу после того, как вытравим из латуни:

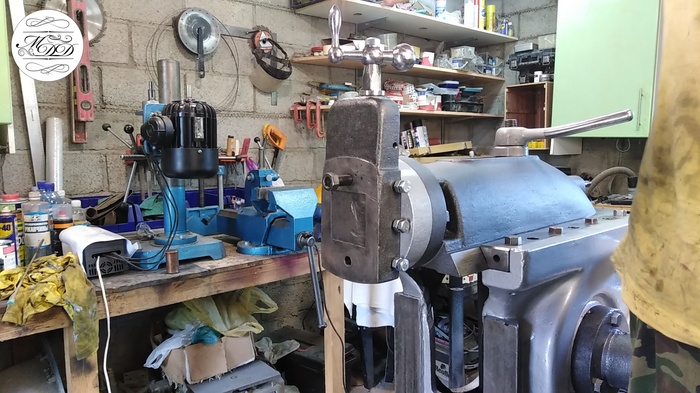

Начал собирать суппорт. По салазкам видно, что они чуть темнее - цвет отливки был сам по себе темнее, плюс - не было ни грамма шпакли, поэтому тон получился такой. В целом, после регулирования клина - суппорт движется тугенько, как надо (да и откуда бы ей там взяться - выработке той?):

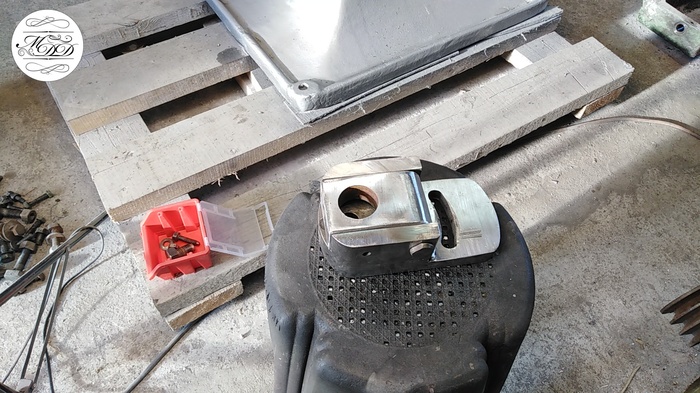

Часа полтора, не меньше - шлифовал голову-держатель инструмента. Пришлось подваривать, убирать швы, выравнивать плоскости. Рабочие привалочные поверхности - не трогал, ессно. Получилось как-то так:

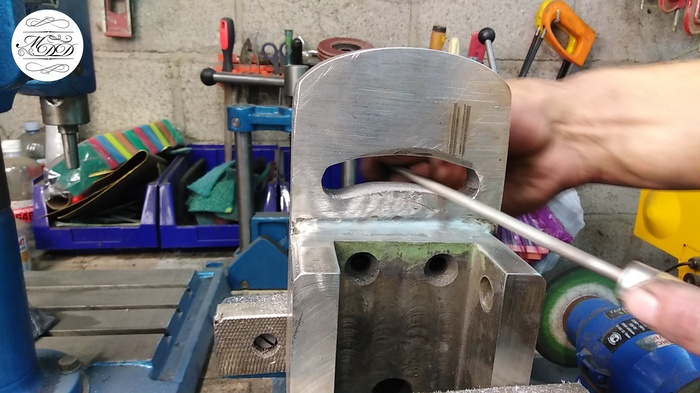

При разборке станка выяснилось, что штифт оси вращения держателя инструмента - отсутствует. Как только я поставил туда временный болт - оказалось, что радиус прорези тупо не тот, и пришлось нижнюю часть ровнять до достижения нужного эффекта:

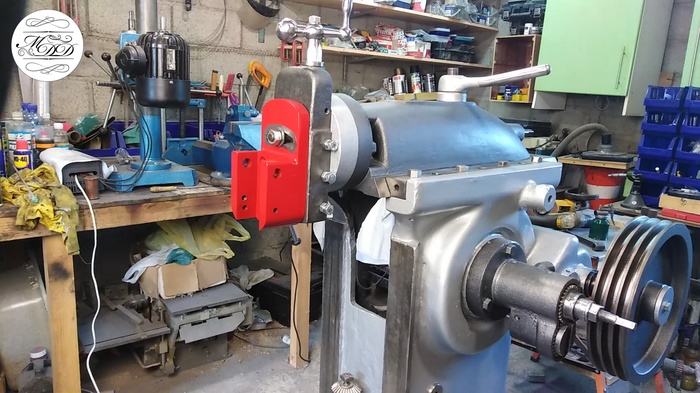

Покрасил тёмно-красным, сознательно: это опасное место, режущий инструмент и вообще - я художник, я так вижу (с). Опять же сознательно - красил везде, за исключением задней привалочной поверхности, объяснение простое: во-первых, до боковых губок суппорта - есть некислый зазор, так оно ко мне пришло, и в идеале - надо новый держак делать. Во-вторых: там, где потом обобьётся - я аккуратно почищу, и всё. Т.е. ничего особо криминального в такой покраске я пока не вижу, главное - привалочные поверхности, как положено - голые:

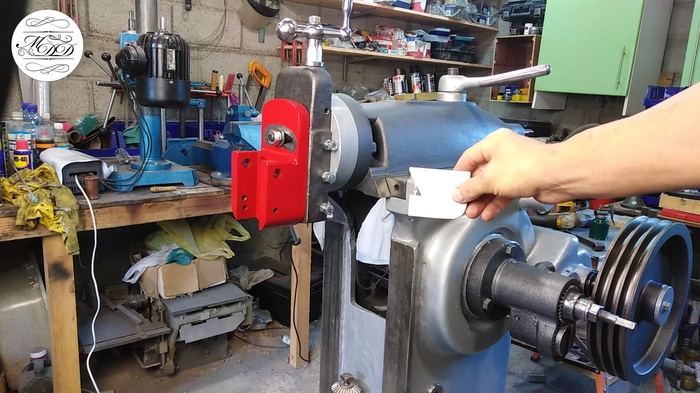

Пока примерял голову - подумалось, что не хватает скребков. В конструкции станка они были не предусмотрены, но мяса с торцов хватает, поэтому сделал из картона шаблоны (папки "Дело №" из канцелярского лабаза - самое то для прототипирования):
По шаблонам вырезал из листового металла скребки, довёл их до ума и покрасил. Размечаю, к слову, очень просто: прижимаю шаблон к заготовке, и прыскаю по контуру любой оставшейся краской из баллончика - получается быстро, дёшево, сердито. Вырезал, разметил отверстия, просверлил, раззенковал под винт М4 впотай, покрасил:
На следующий день - вырезал из войлока скребочки, и поставил всё на место. Отверстия в войлоке пробивал пробойником - единственно годный вариант изготовления нормально выглядящих дырдовок в этом материале, на мой скромный взгляд. Пробойник - наследство от покойного папы, который был, без ложной скромности - токарем высочайшего класса. Ну и вот что получилось по итогу:
На этом работы с ползуном можно считать законченными, и плавно переходить к столику. Конструктивные недостатки у такого древнего девайса, безусловно, имеются: как минимум, это открытые масляные ванны, надо что-то с этим думать (может, колпачки туда какие сделать, чтобы труха не попадала? Подскажите, пж.). Есть ещё несколько мелочей, но со всем этим, безусловно, можно жить - да и было бы наивно надеяться, что столетний, по сути, чисто механический станок будет лишён особенностей (назовём их так). Главное - он потихоньку оживает (ттт), ну а всё остальное - мы решим, в любом случае - мне смены за ним не стоять, пару шпон-пазов в год - и хорош :).
Как водится - всегда есть нюансы, о которых только фотками не расскажешь. Поэтому - синематограф:
