Самый редкий зум от фирмы Tokina! К сожалению весь в плесени... ну что ж, почистим.

Такой вот красавец. И про редкость это не шутка, их нет в продаже вообще и ценники ломят. Большая ценность для коллекционеров, настоящий Made in Japan. И он мой) да еще и с байонетом Nikon, это какое то невероятное везение. Обычно их продают с креплением на мертвые системы фотоаппаратов. А Nikon он молодец, у него история с 60х годов, ставь и пользуйся. Но для начала надо привести его в порядок.

Состояние внешнее идеал, но видимо он лежал лет так 30 и линзы покрылись плесенью и грибком.

Это на просвет, плесень проникла на несколько линз.

Перед работой затарился химией для чистки, идеально оптику отмыть это та еще затея.
Обзвонил несколько фирм с пром.химией, проблема что не все работают в розницу с физ.лицами.
Так же нашел магазинчик который торгует медицинским инструментом, купил классные пинцеты и ковырялки, вроде элементарные вещи, но так сложно купить.

Коллекционная ценность объектива обременяет некоторой ответственностью при ремонте, было немного ссыкотно испортить. Но как же он круто сделан, качество изготовления на высоте.

Начал со стороны байонета.

Разбирается быстро. Главное инструмент хороший иметь по рукой.

Ниже на фото видно налет на линзе

Продолжил с передней линзы

Это всё на чистку

Вот отдельно взятый линзоблок. На многих объективах линзы завальцованы и не разборны без напильника. Тут же всё на резьбе, красота прям. Надо разобрать, вся грязь внутри.

Но разобрать не сломав тоже надо уметь.
Зажать в тисы нельзя, погнется и треснет линза. Мне помогает то что я работаю в автомобильной сфере, могу зайти в автомагазин и купить "то что надо и что поможет", например вот это.

Сидит на клею, раскрутил с хрустом.

А это короткое видео в тему про точность изготовления...

Дальше второй линзоблок. С ним намучился, линза вклеилась в оправу, пришлось отмачивать и доставать присоской.

Сборка

Очень сложно показать результат работы, но сделал так что самому приятно.
Мелкие точки это не пыль, это микро вкрапления в стекле.

Бывает сделаешь что то своими руками и прям гордость за себя.
После проверки разобрал снова и закрасил матовой черной краской следы от ключей, чтобы прям ну ваааще идеально было всё.

Примеры снимков:
Так как объектив заявлен как ПОРТРЕТНЫЙ зум, а я еду на работу когда темно и еду с работы то тоже темно, то портреты предоставить не смогу. Как нибудь потом, весной например.
Счастливые владельцы пишут что у него уникальная картинка и очень мягкая сливочная зона размытия, охотно в это верю. А сам покажу лишь тестовые фото, обалденная резкость с открытой диафрагмы.

Заранее отвечу на вопрос как предотвратить плесень - Выгуливайте свою технику на свежем воздухе, солнечный свет (точнее ультрафиолет) прожигает плесень и грибок, пользуемая техника будет служить долго...если не развалится от использования))

Всё равно спросят: z8ss@yandex.ru
А сам я в Челябинске. По возможности помогу или посоветую.

Техника моя, ремонт мой.

В таком состоянии и отдали владельцу. Разобранной кучей этот "праздник жизни" подкинули мне 😒
Проверили матрицу и шлейф - рабочие и это радует. Осталось дело за малым - потыкать паяльником и починить...

Начнем с " Не включается"
Подключаем блок : потребления - нет, дежурки - нет, населен роботами

Идём к колодке подключения разъёма зарядки - 19v есть.
Ползёт к первому входному n-канальному мосфету

На входе (зелёный ) есть 19в.
На затворе ( синий ) есть 26в и транзистор должен открыться...
Но он не открывается и на выходе имеем - 0v ( красный квадрат)
Увольняем этого бездаря и все стало нормально.
Появилось дежурное напряжение и есть реакция на кнопку включения. Потребление платы ~180мА, пост_коды бегут до f9h - инициализацию плата проходит.

Подключаем шлейф и матрицу - изображения нет, подсветки нет, матрица не "темнеет" при включении.
Находим колодку подключения шлейфа матрицы, делаем замеры сопротивлений и напряжений.

По результатам замеров нас интересуют 15 и 16 контакт (+lcdvdd) на коннекторе шлейфа матрицы ( в правой части фото) - там 0в

Напряжение должно поступать с логики под позиционным номером UG1( на фото : верхняя левая часть-кусок схемы, а нижняя левая - кусок фото платы).
5я ножка - вход питания на 3.3 вольта и они есть.
4я ножка - вход разрешающего сигнала - 3.3 вольта и это тоже есть.
При этих условиях: логика должна пробросить 3.3 вольта на 1ю ножку и запитать матрицу, а этого не происходит - увольняем и его.

Старт - есть, изо/подсветка - есть. Счёт 2/3

Теперь с сетью разбираемся.
Промежуточный итог - куча перемычек

финальная часть - ещё две кучи перемычек

Все посаженно на клей и залито маской.
Переходим к тестам

1. Ноут включается.
2. Кино показывает.
3. Сетка есть.

Уже можно расслабиться , но мы выбили 3 из 3! Нам выпал

восстановление двух креплений петли матрицы. 😣

Вот как-то так...

Всем добра 🙃

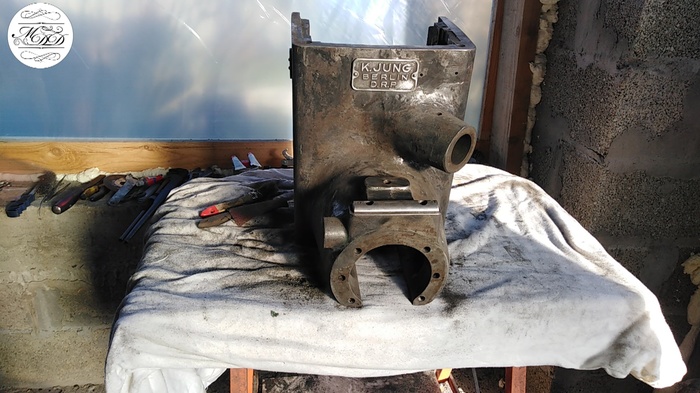

Очистка показала, что на колпаке имеет место быть какой-то загадочный шильдик, вусмерть закрашенный:

Как совокупляющиеся ёжики, т.е. ооооочень аккуратно (не дай бог наколоться!) - очистил шильдик. Ан нет, мимо - ничего там не видно, никаких надписей, никакого рельефа. Подозрение только одно - там была трафаретная надпись, ну или немцы таким образом просто закрыли изъян литья:

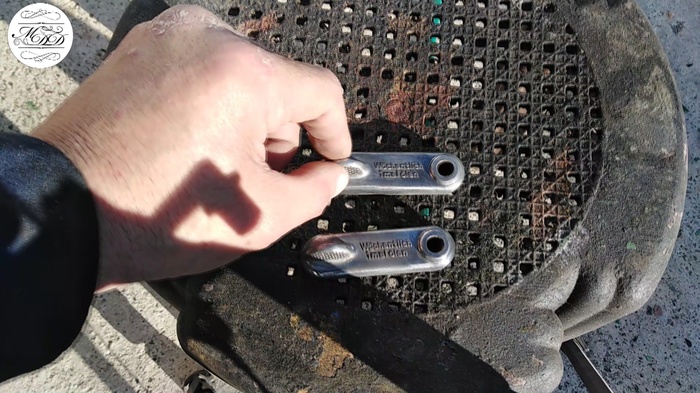

Под могучими слоями краски боковые крышки масляных каналов - казались однородными. Но стоило только очистить их - и на свет проявился рельеф ручек, и надписи, регламентирующие (как я понял) прыскать масло один раз за смену. Кто там у нас трахен зи дойч, чтоб нормально ферштейн? Надпись гласит "Wöchendich 1 mal ölen", гуглопереводчик выдаёт дикое "Смажьте овощи один раз". Ок, так и запишем - овощи - смазывать, один раз:

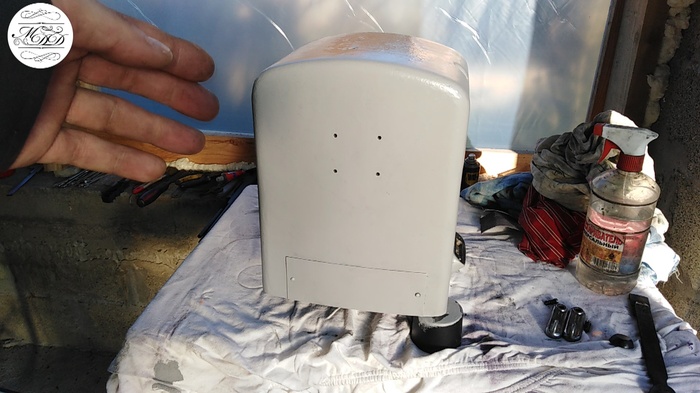

До момента покраски основным колером - закрыл колпак грунтовкой. Красить буду краской тиккурилла миранол, уже закуплены пару баклажек:

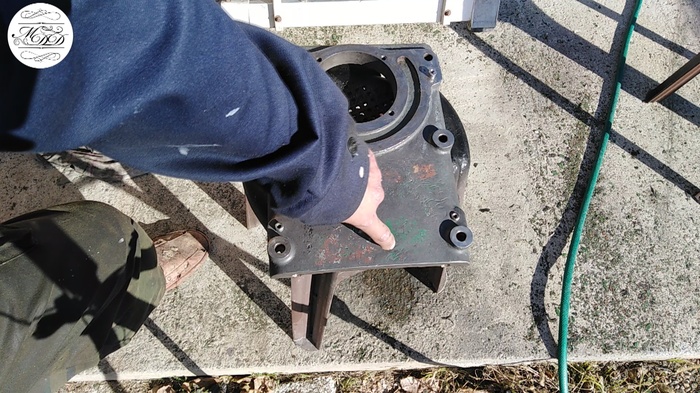

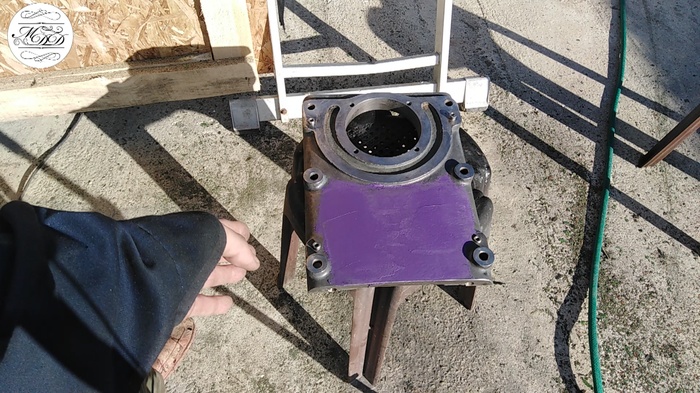

На операционной табуретке - очередной пациент, задняя крышка вертикальной головы. Зацените географический рельеф, образованный слоями краски - ну чисто карта: материки, проливы, перешейки:

Кто обитает на дне океана? Спанч-боб, мать, мать! Дятлы, тут было семейство очень настойчивых, очень упорных дятлов - надолбили углублений. Ну не червяков же искали, в самом-то деле? А я так надеялся, что - без шпаклёвки, ага, щазз:

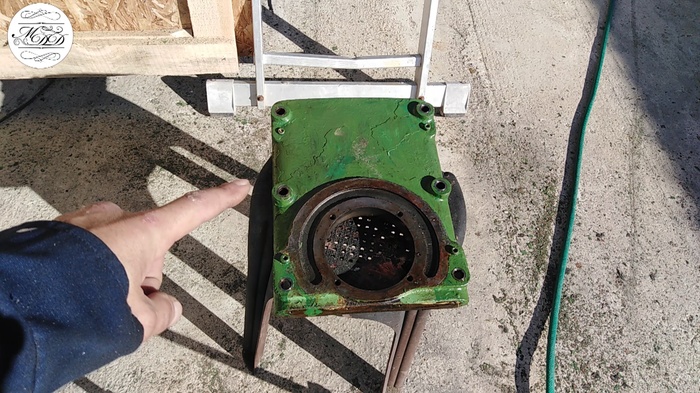

Пришлось шпаклевать, иначе - не хотел организм соглашаться. Тем более, что финишное покрытие - высокоглянцевая краска, и оставлять на окрашиваемых поверхностях уж совсем грубый рельеф - ну такое себе:

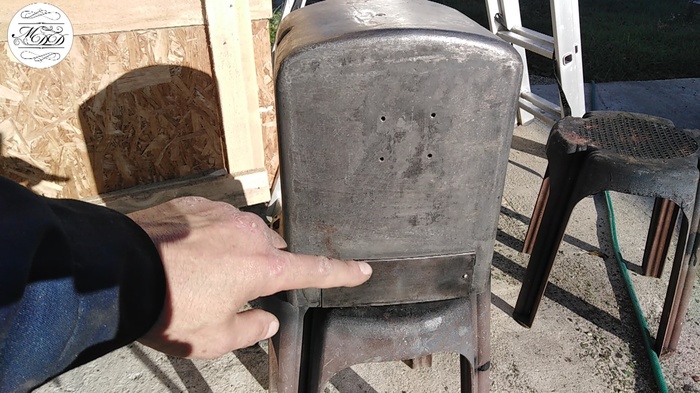

Отчухал голову, снял советский шильдик с инвентарным номером, родной - пойдёт под съём следом:

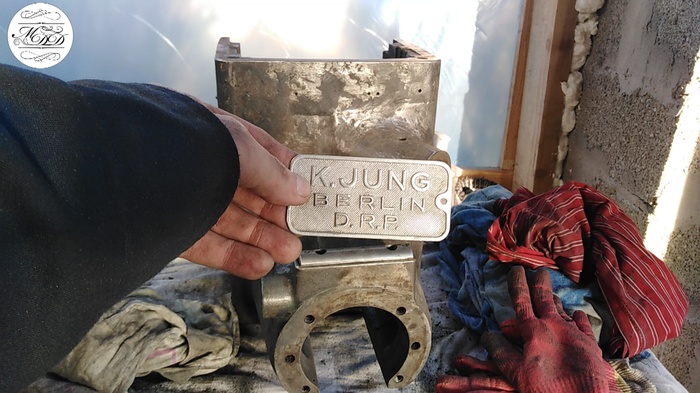

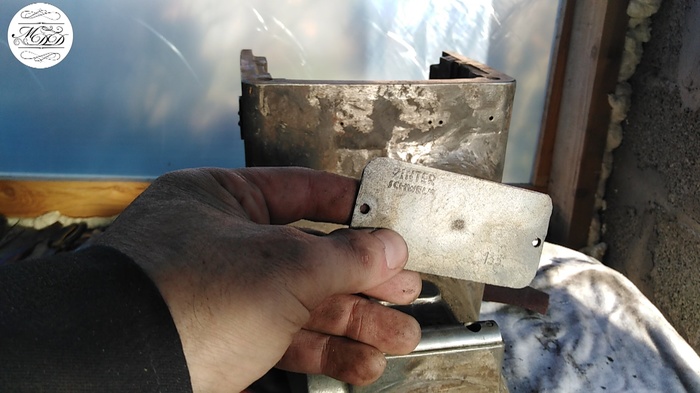

Снял родной шильдик, перевернул его, а там - вот такая вот история. То ли Dinter Schwelm, то ли Pinter Schwelm - то ли девушка, а то ли видение... Не знаю, что это значит, до внесения ясности буду считать, что это наскальная живопись выполнена рабочим, делавшим шильдик. Если это так, то вполне вероятно, что его потомки до сих пор живут где-то в Фатерлянде:

Уух, кррасотища! Как новый:

Ну теперь-то - точно как новый:

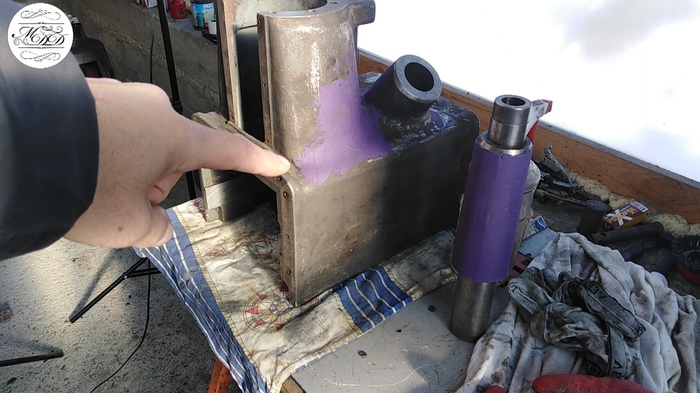

Начал шпаклевать узлы вертикальной головы - много изъянов литья и следов грубой мехобработки. А всё потому, что заводскую шпаклёвку, в процессе очистки - я извёл в ноль, вот и повскрывалось то, что опять надо будет скрыть:

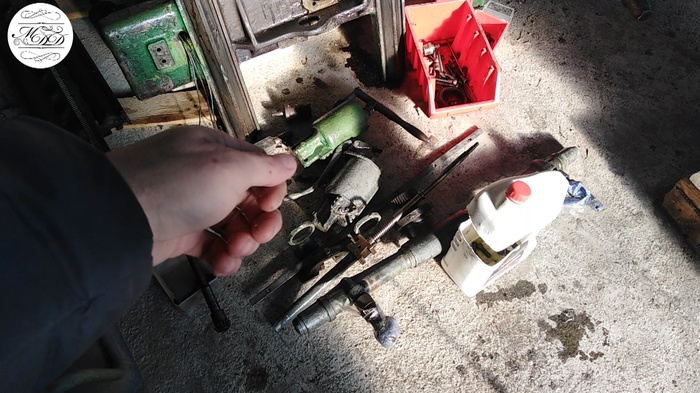

По ходу пьесы - попался на просторах такой же станок на разбор. Что успел - урвал в копилку, запас карман не тянет. Разжился насосом в лучшем, чем мой, состоянии, запасным гидроцилиндром, ну и ещё по мелочам. Кулиса переключения продольной подачи, к сожалению - была перехвачена у меня под носом, и уехала в Симферополь. А так хотелось родную заиметь... Ну ничего, ещё не вечер:

Ну и, из последнего на сегодня - загрунтовал колонну, готовлюсь к воссозданию защитной гармошки - купил хорошего материала из кожи медицинского дерьмантина, буду потихоньку делать:

Таки на сегодня всё, кто не спрятался - тот смотрит видео:

Удачи вам, мои хорошие! Чтобы настроение было бодренькое до самых праздников, и ещё два раза по столько - после праздников. Письма Дедушке Морозу все написали? Ай малацца!
