Сегодня поделюсь своим опытом по ремонту FID(faceid).
Технология относительно свежая, есть разные программаторы и способы ремонта, но я выбираю замену шлейфа с новой микросхемой.
Фото разборки нет так как решил спонтанно поделиться опытом.
Погнали!

Подключаем дот проектор к программатору и видим что при тесте получаем ответ Abnormal, программатор просит поменять микросхему. Саму линзу я залил ульрафа фиолетовой маской, что бы при нагреве не сместилась линза. Считываем данные с родной микросхемы и записываем на новый шлейф с микросхемой

Делаю отметки на рамке, что бы было легче после ремонта центровать дот проектор

Достаем сам дот проектор из рамки, он зафиксирован клеем как с линзой так и с рамкой. Фиксирует его клей, специальной лопаткой сделанной из обычного лезвия чистим и толкаем.

Теперь по технологии нужно вместо транзистора установить перемычку(от нагрева транзистор и так отваливается)

Теперь нужно отпаять сам блок от шлейфа

Теперь чистим клей и убираем старый припой, что бы ровно и четко посадить дот на новый шлейф

Центруем, греем, добавляем флюс и все готово, можно проверять на программаторе работоспособность

Все хорошо, программатор уверяет, что можно устанавливать дот и проверять. Вставляем, центруем, фиксируем на суперклей из фикспрайса за пол доллара(китайцы предлагают клей за 15-25$) и устанавливаем графитовую прокладку

Возвращаем в корпус сборку ФИД и пробуем добавить мою морду лица

Ну вот и счастье, работает, значит все сделали правильно.
Собираем полностью и проверяем все функци(ФИД, портретный режим на фронталку особенно)

Собрали и радуемся, фейс работает. Можно правильно все сделать с самим проектором, но деформировать рамку сборки, а значит дот проектор и ИК камеру будут смотреть в разные стороны. Ну у меня к счастью все обошлось и рука не дрогнула. Кстати телефон попал мне после замены аккумулятора коллегой по цеху, он когда открывал пальцами задел линзу и микросхема в сборке заблокировалась.

Все пишу на скорую руку, так что прошу прощения за возможные упущения.

Желаю всем адекватных клиентов и удачных ремонтов, до встречи!

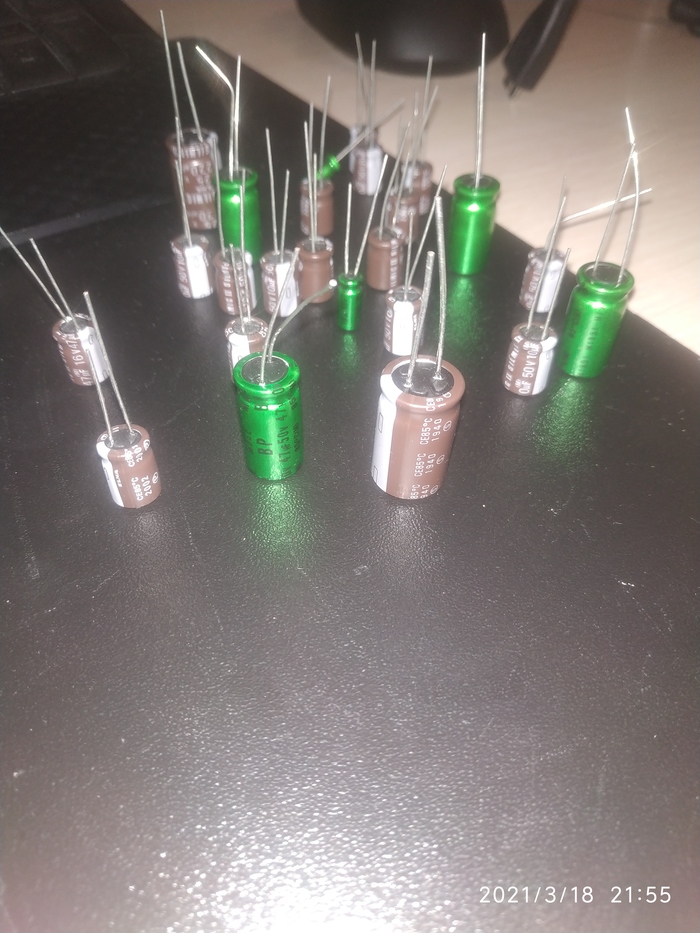

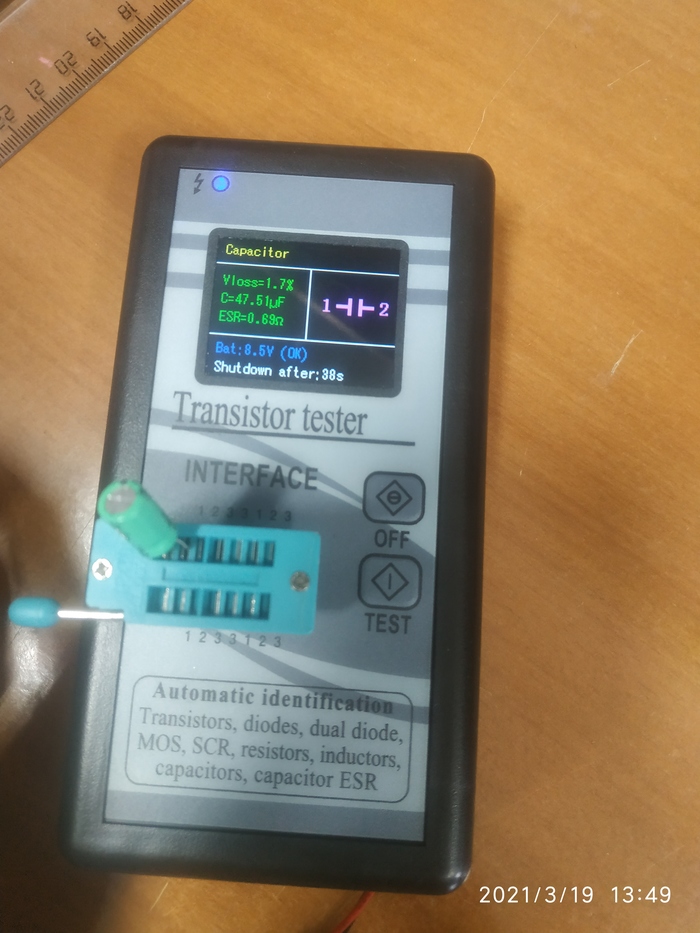

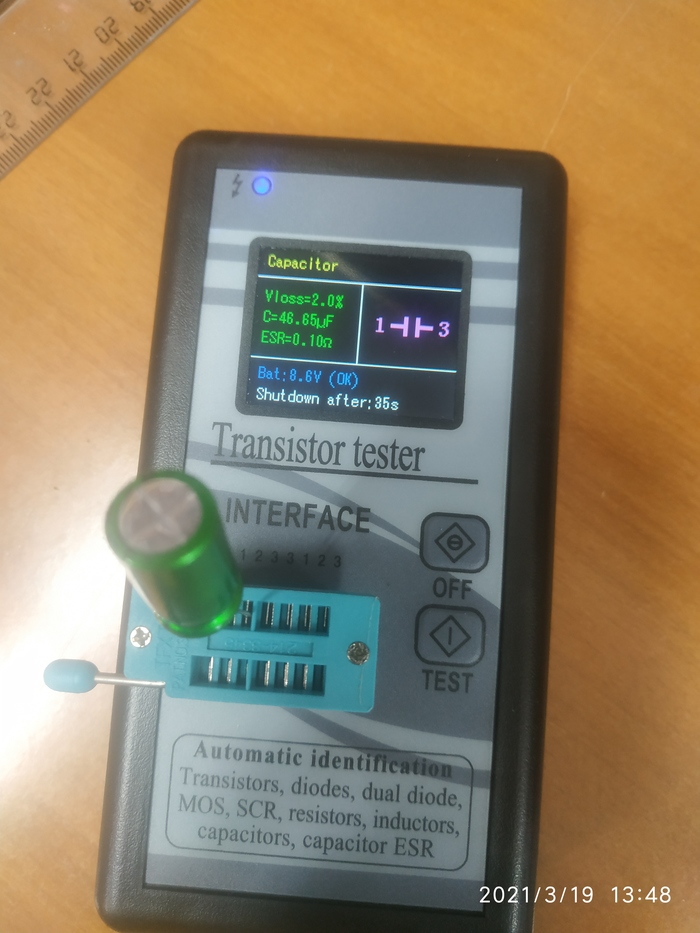

Здравствуйте. Вот пришли аудиоконденсаторы, можно и сравнивать характеристики.
Что у нас есть. Амфитон У-002 полностью исправный. Конденсаторы по сигналу стоят Jamicon. Мы снимаем характеристики. Затем ставим Elna Silmic II, NICHIKON ES в узлы усилителя мощности, предусилителя и ЗС. Снимаем характеристики ещё раз.
Оборудование, которое будем использовать:
Анализатор спектра, маленький, подключаемый к компу.

Генератор сигналов ГСС-120.

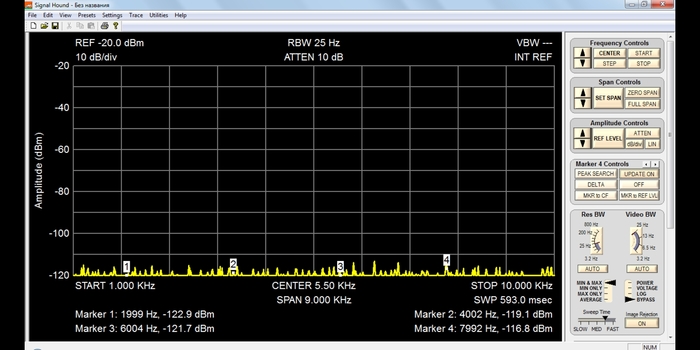

Внешний вид и его собственный шум. Центральная частота 2 кГц, и гармоники.

Осциллограф Instek GOS-6103C.

Итак, стоимость аудиоконденсаторов в цепях по прохождению сигнала - 3000₽. Стоимость обычных - 200₽.

Сначала посмотрим, насколько аудиоконденсаторы лучше обычных))

Цифры такие вот.

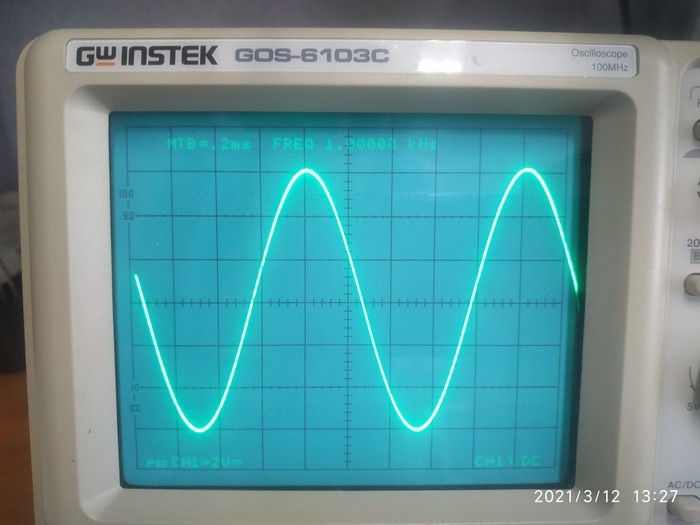

Осциллограмма сигнала от замены конденсатора не изменилась. Визуально всё одинаково, поэтому осциллограмма одна - до замены.

Дальше собственные невзвешенные шумы усилителя. Картинка тоже не изменилась, поэтому один слайд.

Дальше совсем немного цифр без картинок:
Выходная максимальная мощность с обычными конденсаторами до начала искажений - 30Вт (4 Ом). С аудиоконденсаторами - 40 Вт (4 Ом).
Скорость нарастания сигнала с обычными конденсаторами - 0,4 мкс/В. С аудиоконденсаторами - 0,2 мкс/В.

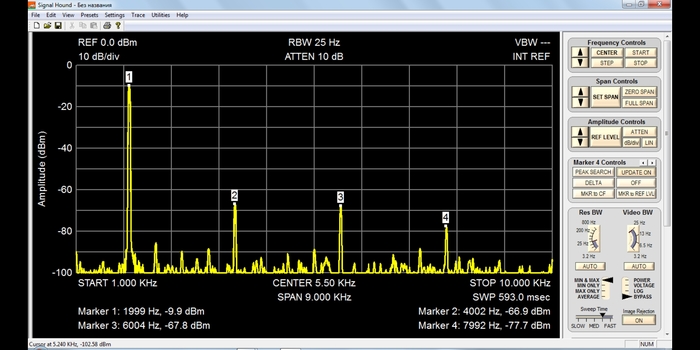

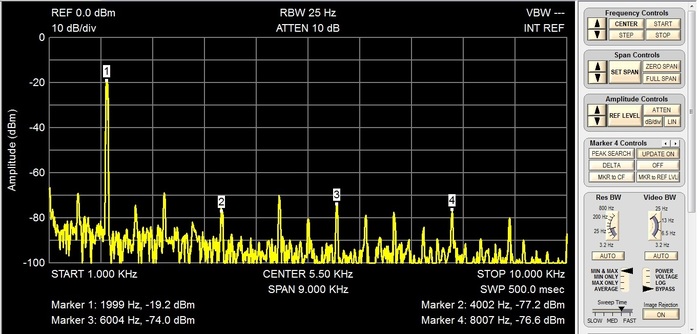

Теперь посмотрим сигнал на анализаторе. Гармоники, интермодуляции. Форма сигнала с генератора была выше. Смотрим сигнал с обычными конденсаторами

Дальше с аудио.

Изучайте. В нижней части скринов подписаны амплитуды основных гармоник (на маркерах).

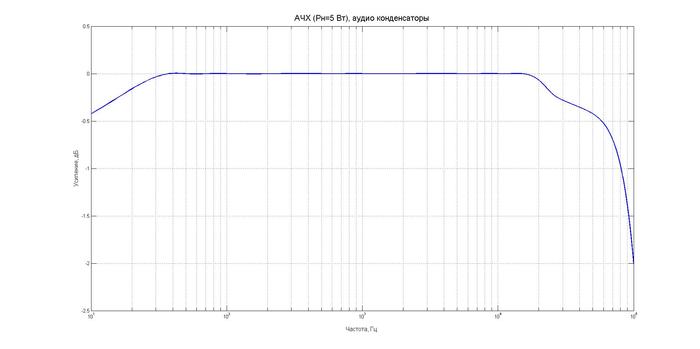

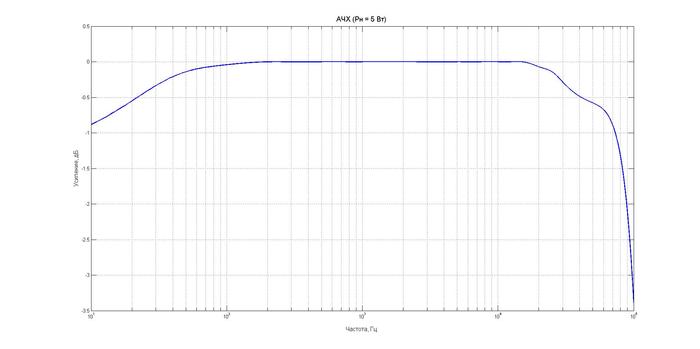

Дальше, АЧХ на 5 Вт:
Обычные:

Аудио:

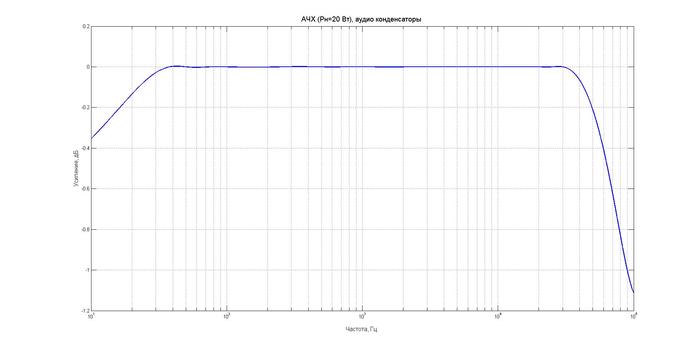

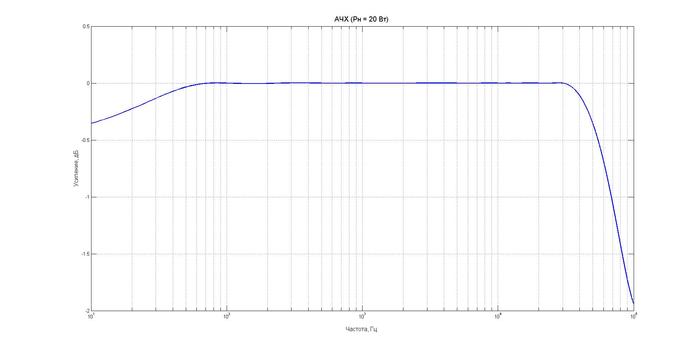

АЧХ на 20 Вт:
Обычные:

Аудио:

Вся инфа на графиках, всё видно. Описывать их не стану.

Ставить аудиоконденсаторы или обычные?.. Каждый решает для себя.
В этом усилителе с клиентом согласованы именно эти серии аудиоконденсаторов. Это они из дешёвых. Есть дороже, намного дороже. Но стоит ли оно того?)))

Что значат для Вас ваши данные?
А готовы ли Вы их потерять?
А сколько Вы готовы отдать за их восстановление?

И почему-то когда объявляешь сумму за восстановление, то 90% людей говорят, что данные не так и важны)

Итак, Вы на курортах. Лето. Солнце. Жара. Кревеееетка черноморская, кукуруза свежая, пиво холодное пенится в кружке и и т.д решили купнуться в морЭ с телефоном.

А телефон то непростой, защищённый - золотой.
И заглушку не закрыл, плату nаxyй ты спалил.
Сына плачет - пап спаси,
Папа скажет - сын не ссы!
Папа ходит там и сям,
И педант кричит - я там!
Ты устройство приноси,
Отдиагностирую - плати!
А чинить тебе не стану,
Теха сдохла, ей в вальгаллу!
Батя чалит в сэрвис снова,
А там Вася - во персона!
Ты то донора купи, я всё сделаю - плати.
Отпаяю проц нулёво, дерну пару пятаков я снова
В общем денег не возьму - трубка сдохла чО́рт возьми.
Можно много говорить, Трахтенберга благодарить.
Стих закончить можно просто, просто добавь воооды. Yupi))
Аля 2000е)

В общем Вы поняли о чем речь)
Телефон до нахождения меня был у сэрвисменов из Педанта. Там сказали увы, мы не умеем в ремонт, ну всё как обычно.
Далее телефон пошёл в очередной сервис по ремонту, где было выявлено, что нужен донор для восстановления. Ну что же, папа, утопив ребёнков телефон, покупает такой же новый и относит в сервис в надеждах. Там Василий (имя изменено на рандомное) отклеивает дисплей и говорит, что телефону писта. Я не возьмусь.
Ну и не берись, правильно делаешь. Дай шанс человеку получить данные в другом месте.
Спустя некоторое время меня находит владелец по рекомендации знакомого.
Итак, вот телефон:

Ой, соре. Этот кусок чуть позже выложу.
Вот же он:

Весь такой из себя... Защищённый)
А не закрыто было это дупло:

Банально разъём питания. Казалось бы, что там. Ну максимум контролёр питания взорвался бы. Вскрываю легко и быстро - он уже разбирался до меня.

За кадром: был отпаян процессор в последнем сервисе и видимо мастер не смог нормально его обработать и отдал так. Типа не смогу.
И правильно. Нечего было его вообще трогать, если не понимаешь что нужно делать. Но пятаки на плате он оторвать смог, умеет же.

Процессор просто лежал на плате... В таком виде. Чуть поцарапанный.
Демонтирую чип памяти и считываю его на программаторе. Живой, значит можно продолжать ремонт.

Беру купленного для этих целей донора:

Разбираю:

И снимаю связку процессор-память.
Тут чип памяти сборный (ПЗУ+ОЗУ в одном исполнении):

Подчищаю компаунд и готовлю плату для переноса учётных данных)

Ошариваю припоем чипы. Проц под вопросом, ибо снятый хз как пойми и под хз какими температурами:

Мишка)

Но оказалось, что тачскрин не работает. Ну мож проц не сел как нужно. Прогреваю его с пошатыванием и микропридавливанием но кот там плавал. Сопротивления на коннекторе дисплея в норме. А дело в несовместимости ревизии тачскрина. 2 одинаковых телефона...

В общем при подключении мышки через otg телефон просит нажать на клавиатуру, которую тоже нужно подключить к телефону, ибо виртуальная не активируется при включении мыши. Звоню человеку обрисовать ситуацию.
А он такой: да у меня на работе есть связка клава+мышь)
Приносит:

Великолепно) Снимаю пароль для входа и копирую все данные на карту памяти. В данном случае фото, которые делал ребёнок с курортов.

Скопировал, клиент сверил и вроде всё на месте. Но телефон то тоже нужен)
Возвращаю чипы нового телефона на место:

Тач заработал)

Заклеиваю телефон, но гарантий заводской защиты уже увы нет:

Цена данных: телефон 13к+донор 13к+работы 7500р)
Ребёнок рад, батя хз, ведь он нырял в морЭ с незакрытой заглушкой с ребёнковым телефоном)
