День добрый. Прошу помочь с настройкой охранной системой Страж X7. Сим-карта вставлена (вроде работает), а настроить так чтобы она отправляла sms (при активации датчика движения) не получается. Родная книжка с инструкцией потеряна. Нашел на английском, не получается настроить по ней. Может у кого-то есть инструкция на русском, или может кто-то знает как это настроить?

Читателю привет!

На ремонте пара карточек одной модели от разных вендоров с проблемами.

Со слов владельца Асус работала, но из-за бп то включалось всё, то нет, в итоге с карточкой перестало включаться всё вовсе. Владелец опытным путём выяснил, что по слоту на карточке замыкание.

После разборки и диагностики оказалось, что замыканием по 12в даже не пахнет, а вот по 5в проблемы есть. Самостоятельная диагностика она такая, бывает.

Варианты, где проблема может быть, есть, но мне проще найти с фотошопом её.

А это 2 даблера в системе питания, которые хорошо так светятся, как и часть их обвязки.

Дважды паять их лень, поэтому все 3 даблера под замену с обвязкой, чтобы наверняка сразу.

После удаления трупов с платы проблема по 5в ушла, что ожидаемо.

За кадром поменяно всё дохлое, что лежит на кристалле чипа.

Теперь карта запускается, всё нормально

Тесты проходит тоже, всё исправно.

Вторая карта от пикабушника с такой предысторией:

Мне её отдал друг взамен на другую карту, говорит она у него 5 лет, за это время её не чистили и не меняли термоинтерфейсов, чем собственно я и решил заняться на свою голову))) После разборки и чистки собрал обратно - видеокарта перестала определяться, чёрный экран и всё. Отдавал в ремонт местному "мастеру", он приговорил ШИМ-контроллер, я согласился на замену. После замены результата никакого. Я забрал видеокарту, осмотрел место его ремонта, такое ощущение что контроллер сидит криво

-А почему ШИМ сказали менять?

-Хрен его знает, мало того что он не смог его найти, при том что я нашёл его в чип и дипе за пару минут и купил ему, так он ещё его и не припаял.

Пайка контроллера по сути отсутствует вовсе, выводы не припаяны даже

Вот так выглядит это всё

Проще сразу заменить на исправный, чем пропаивать его зря, если окажется трупом.

Переделываю

Включаю карту, но она не включилась до конца.

Вот и вернулись к изначальной проблеме похоже

Пальцем в небо ткнул и попал в резистор 2.2 Ома, который уже поменял номинал.

Поменяю его значит

А вот теперь карта запустилась

Дальше тесты, которые прошла без проблем.

На этом ремонты всё

Я ВК

Всем привет))) извиняюсь что не было давно постов. Но появилось время и решил запилить пост о редком аппарате.

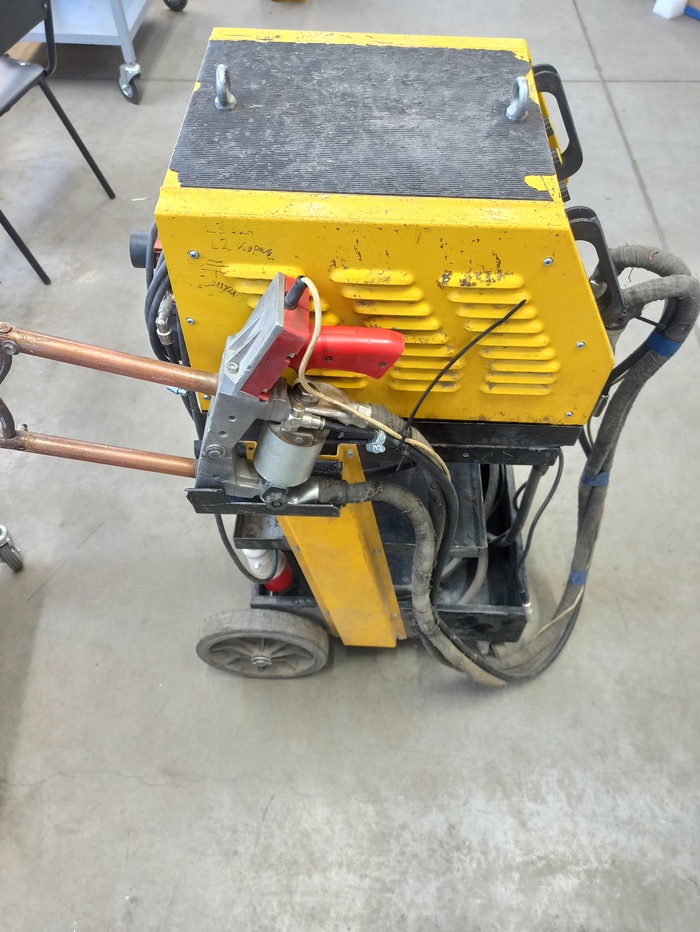

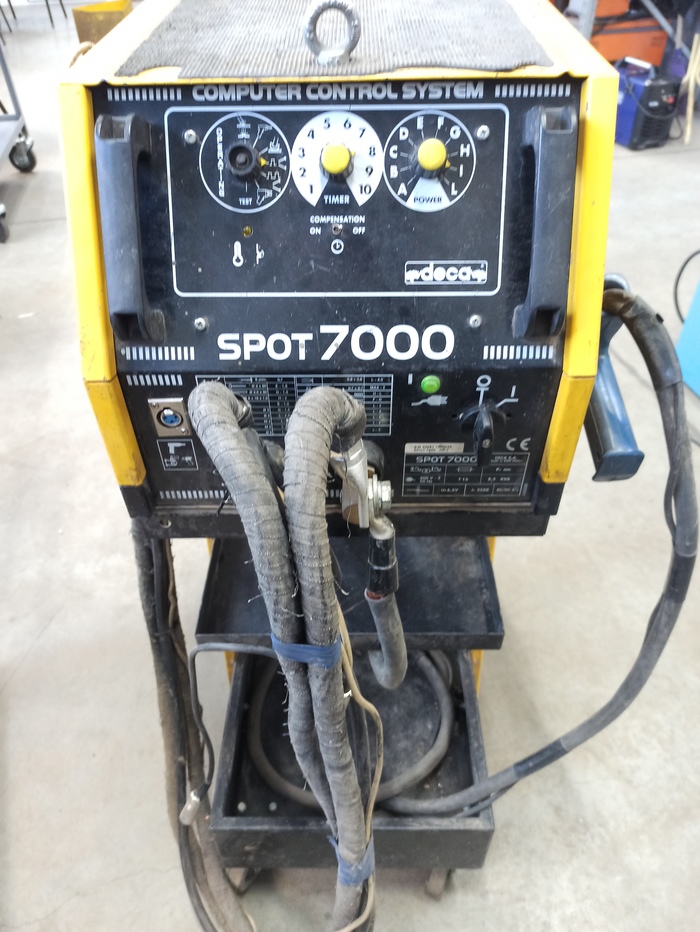

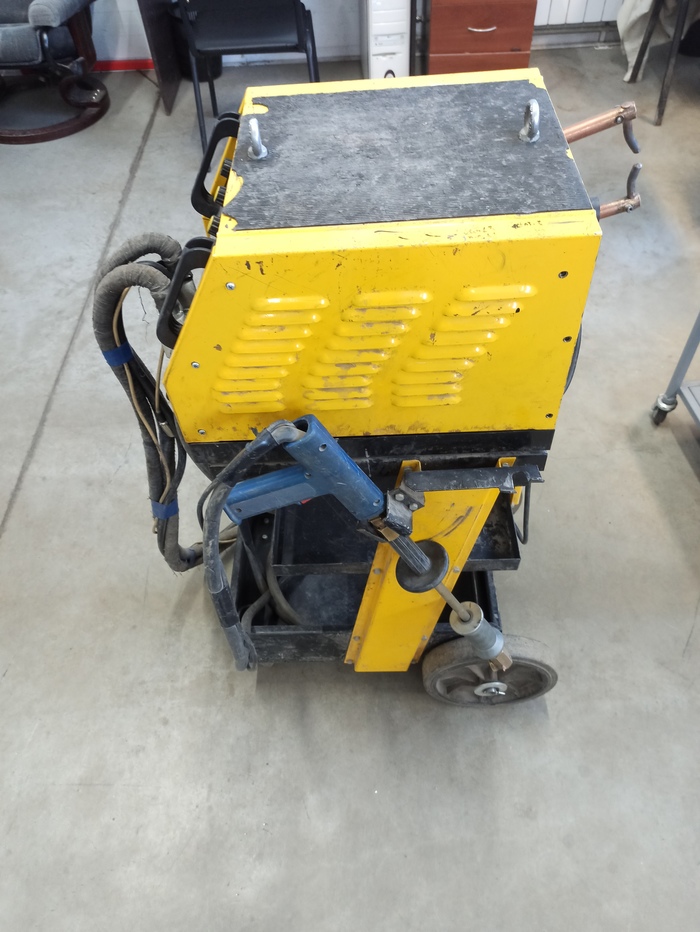

Вот он красавчик

Заявлено что он на 380вольт, а по факту 220. Заявленные неисправности работает полчаса и загорается ошибка перегрева и ещё не работает пистолет.

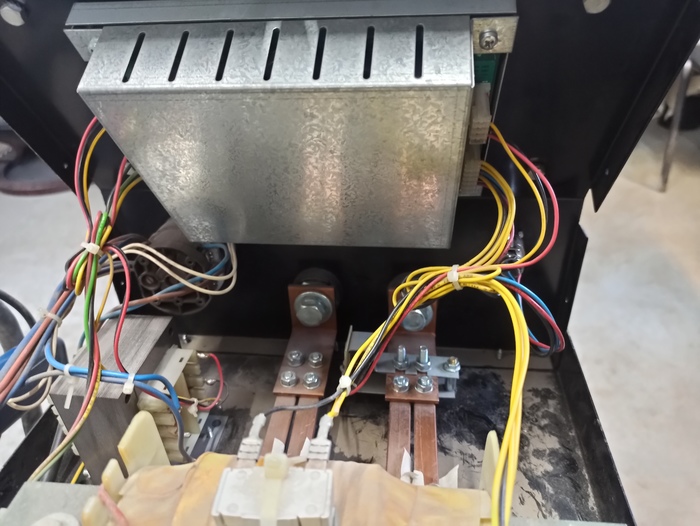

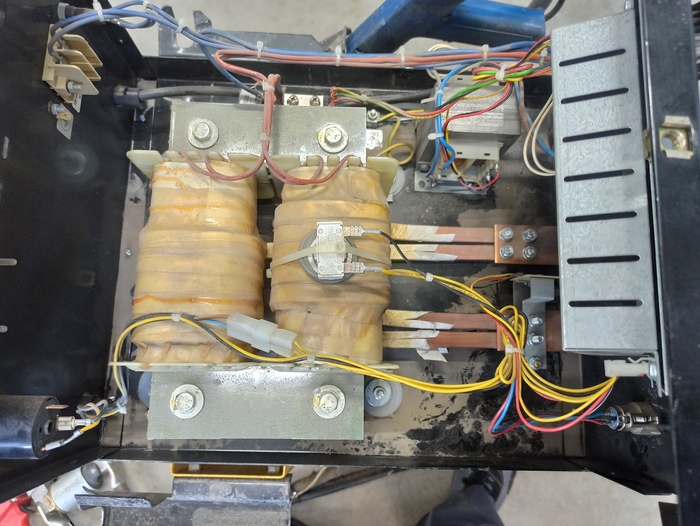

Открываем аппарат

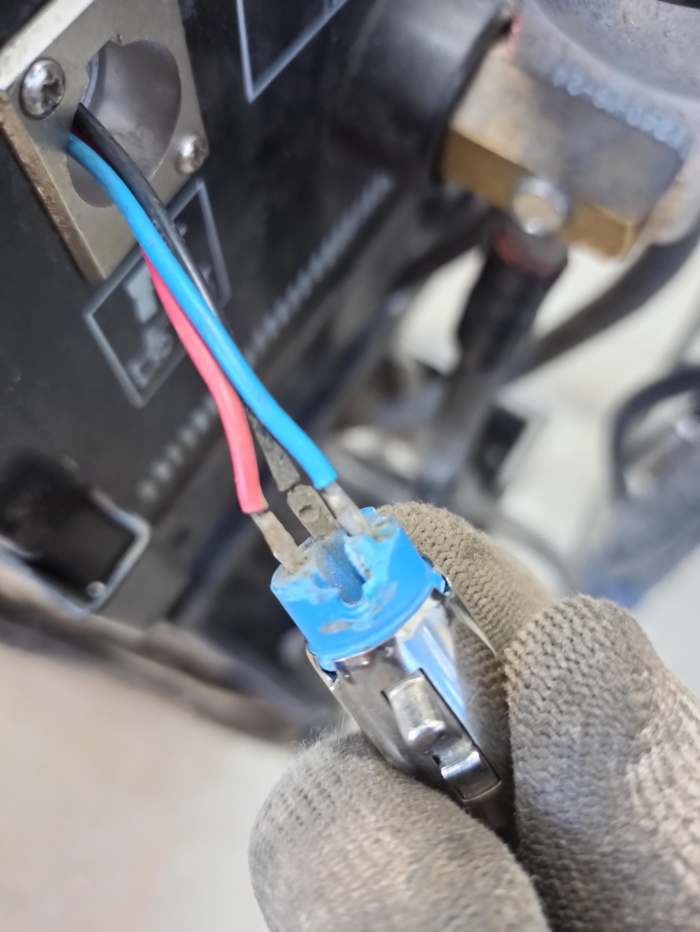

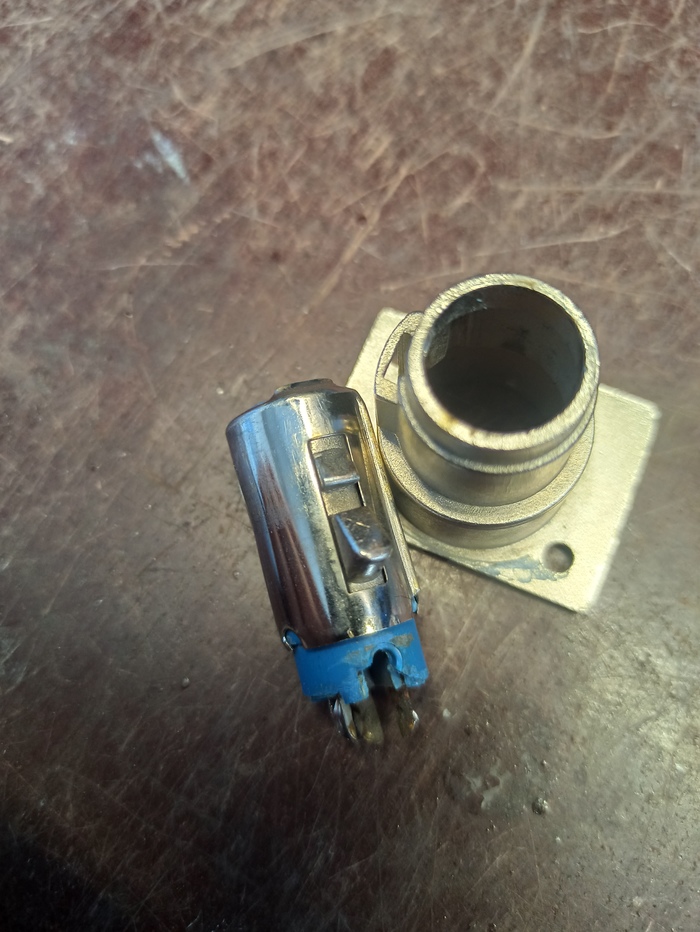

Видим одного из виновников того что не работает пистолет - это сломанный разъем управления. Проблема ошибки перегрева тоже частично связана с этим разъемом, т.к при плохом контакте тоже загорается ошибка.

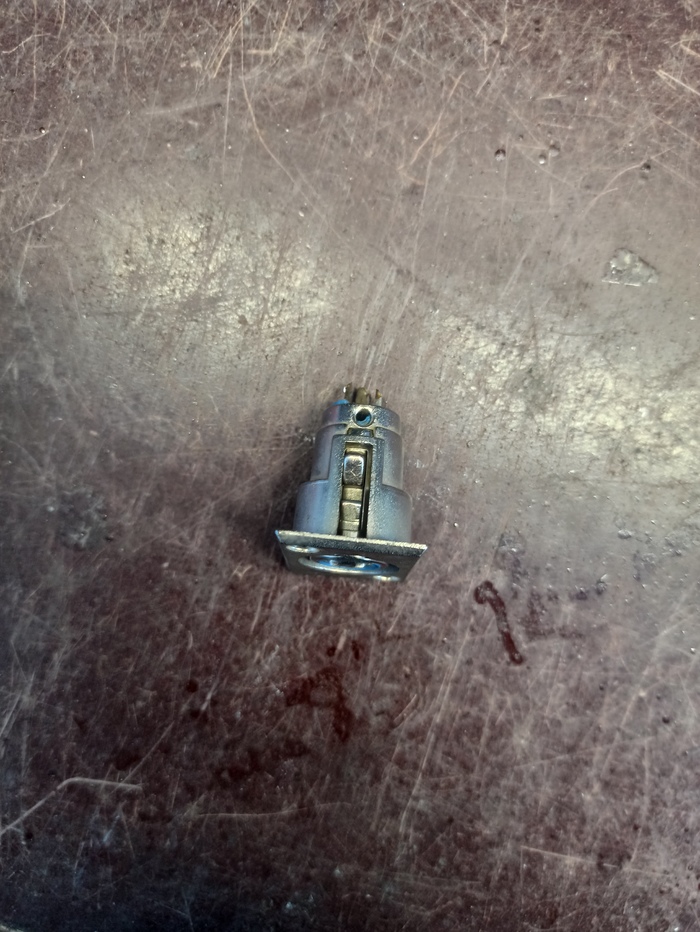

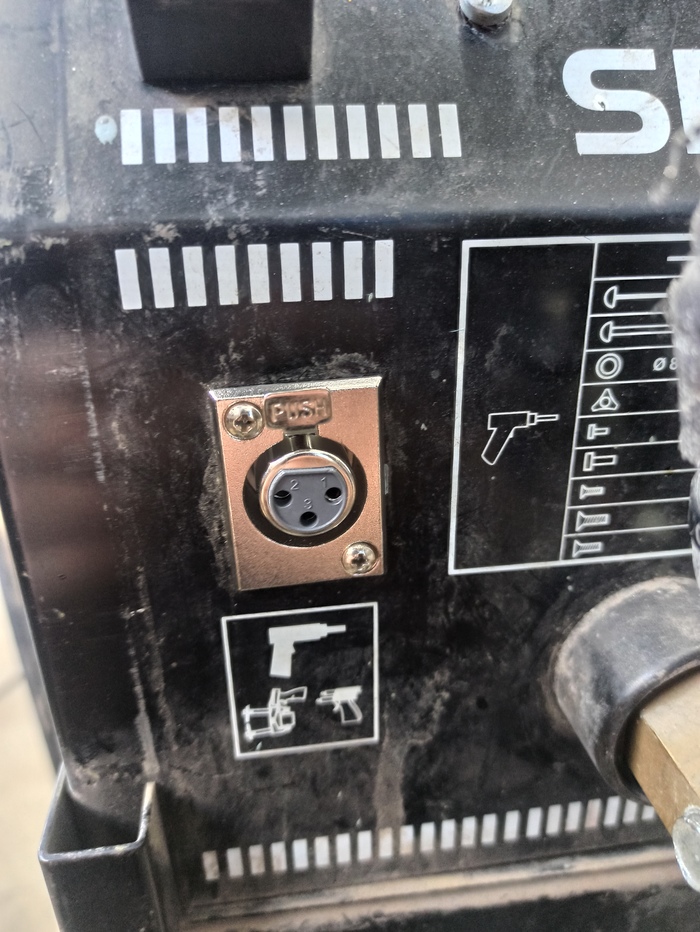

Ставим новый разъем. Еще клиент попросил поставить дополнительно вентилятор для охлаждения трансформатора т.к пассивное охлаждение тут так себе.

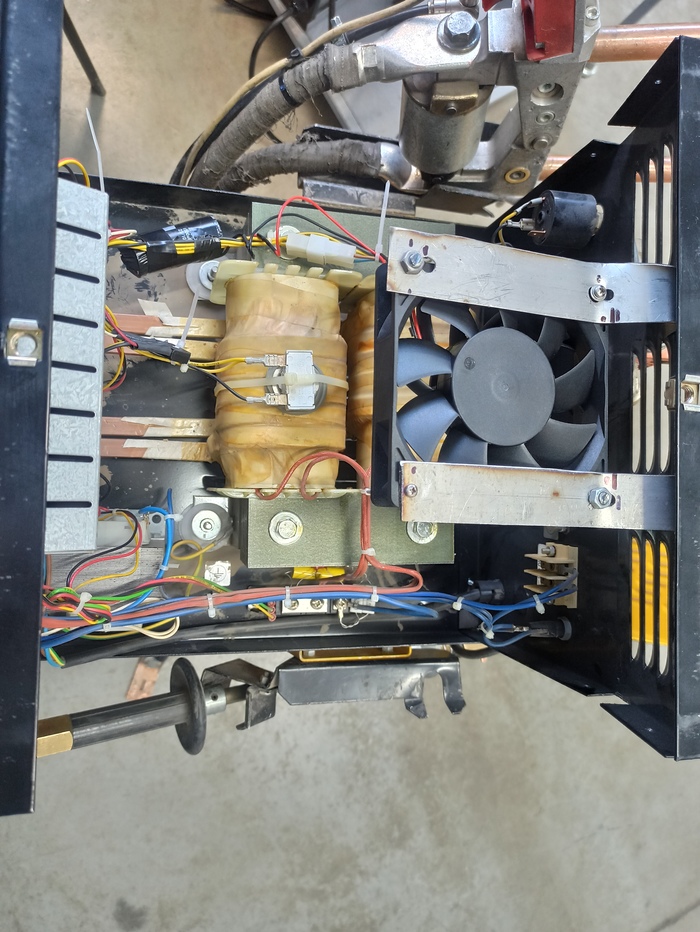

С креплением вентилятора пришлось немного поколхозить. Не кидайтесь сильно тапками)))
Все делалось как всегда на скорую руку.

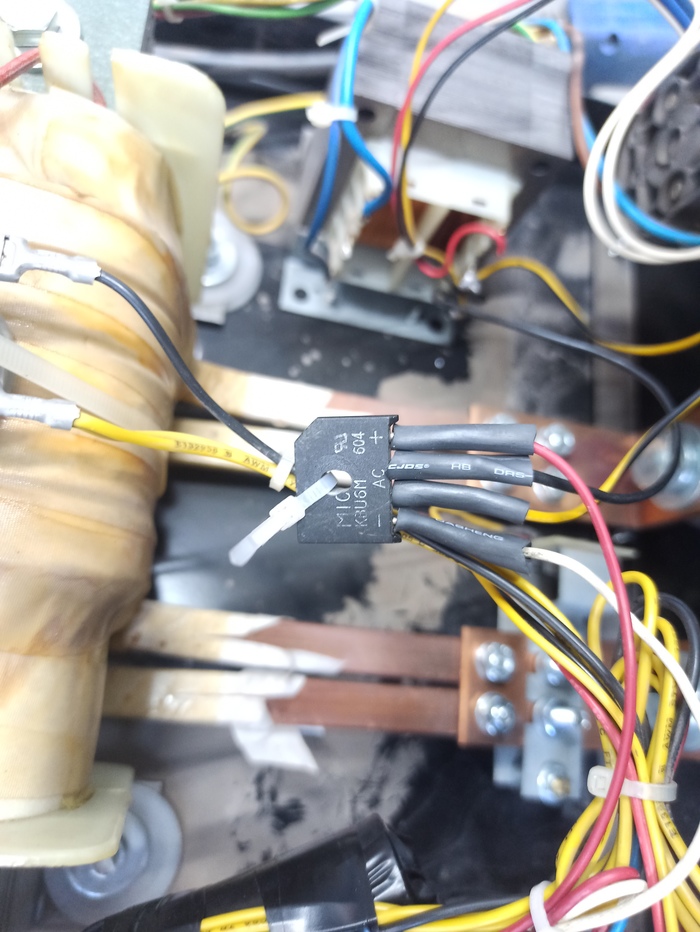

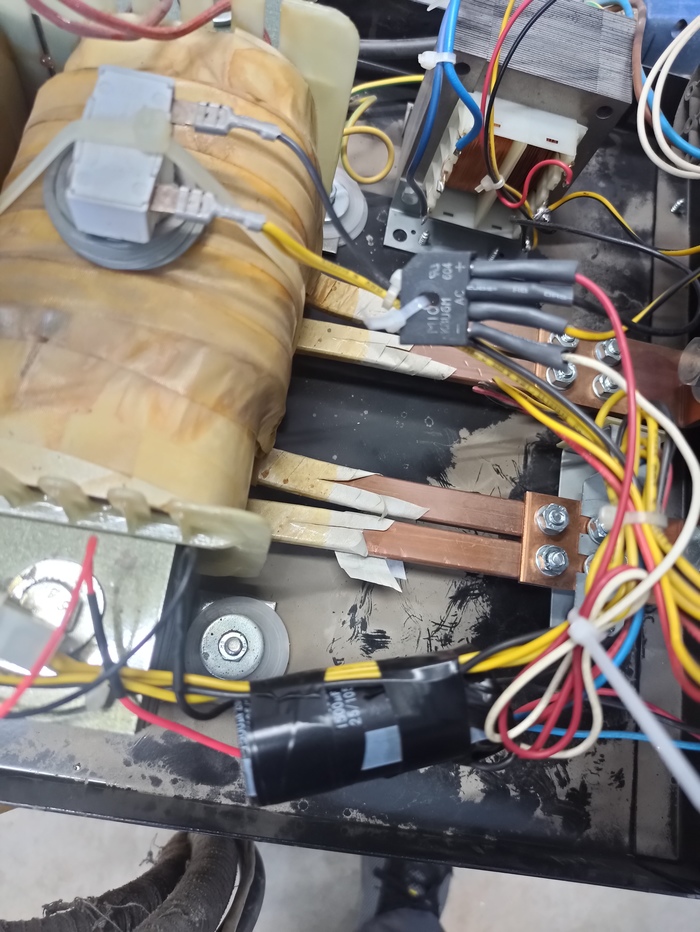

Питание на вентилятор сделано следующим путем. С трансформатора первичного преобразователя берется питание с одной из обмоток это 15 вольт переменки. Заводим это напряжение в диодный мост, с диодного моста через электролит на 3300мкф уже приходит на вентилятор постоянное напряжение 18 вольт.

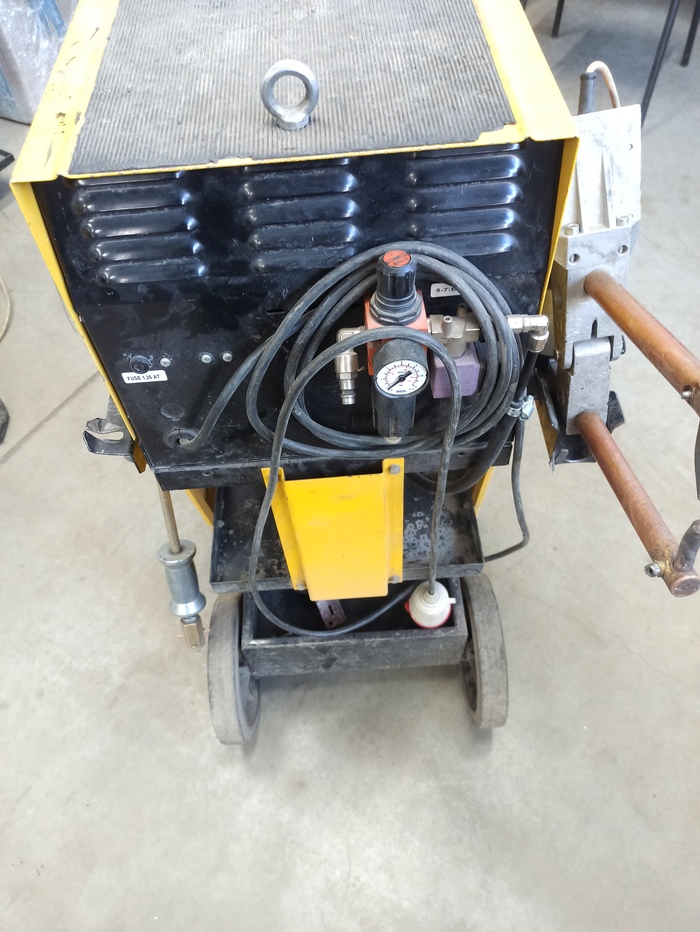

Так же бывает у данного аппарата не работает пистолет из за того что перестает работать реле давления(расположено на задней стенке), или если давление подается ниже чем требуется.
На этом ремонт окончен.
Если есть владельцы данных аппаратов расскажите где вы их покупали?
Потому что информации в интернете не нашел что они продавались в нашей стране.
А на сайте производителя подобного аппарата давно нет в продаже.
Всем спасибо за внимание)))

Ну штош. В инсте проголосовали за этот пост и придётся вспоминать его хронологию)

История этого ремонта берёт середину марта 2020 года, когда мне его принесли с проблемой отсутствия звука в нижнем динамике:

Не самый популярный в ремонте телефон, но даст просраться по устойчивости к поломкам (дисплеи не в счёт) многим современным телефонам.
Предысторию я уже не помню из за чего пропал звук, но по всей видимости была влага и её хорошо отмыли. Обычно во многих сервисах ремонт на этом заканчивается. Но некоторые идут до конца)
Как всегда нужно начинать с очевидного: замеры сопротивлений самого динамика и дальше по цепи: нижняя плата-шлейф-основная плата.

Нижнюю плату тут уже заменили и у клиента осталась такая же оригинальная.
Всегда это поражало: мы возьмём деньги за запчасти и не важно, что телефон так и не заработал. И клиенты на это соглашаются, а потом приходят ко мне и говорят, да я вот уже потратился в том сервисе и тут ещё отдавать столько.
Меня на самом деле это не волнует. Там Вы заплатили за попытку, а у меня платите за результат! Из последнего: iPhone XR - взяли денег за реболл процессора после попадания влаги в телефон и клиент отдал 5.5к за это и как итог телефон не заработал. Зачем понадобилось реболлить проц под компаундом мне до сих пор не понятно. Типа мы сделаем то, что точно не поможет и сделаем только хуже, но вы платите.
И тут я уже предлагаю цену за реальное восстановление и сразу ой, нужно подумать, я и так отдала уже столько денег... В общем лежит ждёт уже почти месяц непонятно чего. И связи по номеру нет. Если Вы узнали себя, то дайте знать, что делать то с телефоном?

Продолжу.
С динамиком/шлейфом всё в поряде. Откручиваю плату и тут сюрпрайз))

И обратная сторона

Ай молодца)

Мы тут просверлим плату и кинем перемычку, должно заработать...
Только мы забыли учесть момент, что плата многослойная. В общем не работает ваша плата. Нужно менять.

Ну да. Плата имеет 8 слоёв как бы)
Гляну в покупную схемку:

Синим отметил место, где протаранили дорожки четвертого слоя. Остальное там не критично, общая масса телефона. А идут эти дорожки куда?

На связь основного аудиокодека с нижним усилителем на динамик)
И тут я перед ремонтом решил проверить сеть телефона, так как были видны следы пайки усилителей сотовой связи.

Панятна)
Вот место предыдущей пайки:

И на этом этапе мы все поехали на

На карантине я облепил хату микромастерской

Водянистый знак замажу на всякий случай, а то тут есть противники лишних подписей на фотокарточках. Бесить их мы конешно же не будем)

Отпаял всё это дело

Отреболлил и установил на место. Микросхему контроллера питания усилителя при аккуратном поднятии услышал слипшиеся контакты, что говорит о некачественной посадки и возможно он труп, но проверить нужно, ибо таких микросхем вообще не было. Только с донором, что существенно увеличит стоимость ремонта. Буду работать с тем, что есть.

Много флюса использую только на микросхемы, у которых большая контактная площадка на массу. Это для того, чтобы можно было пошатывать микру при посадке и делать небольшое придавливает для лучшего сцепления. Потом отмыл часть.

Сделал реболл, сеть стал находить, но очень слабо. Прям вообще на секунду и пропадала. Уже что то. Ну, думаю нужно попробовать суб-плату нижнюю заменить, и у клиента она осталась. В общем месяц или полтора мы решали как её доставить. Потом зашёл ко мне такой же телефон и я решил проверить моё предложение. Нет. Это так же не заработало.
Начал изучать схемы подробнее и тут выяснилось, что тупо нет питания усилителя. С основного контроллера питание подходит, на дросселе появляются милливольты и всё.
Ну думаю дай ка я подам принудительно 4в на усилок. И да, всё заколосилось)
Но пока что делать сразу не стал, а ждал донора для адекватной замены без костылей.

План инструкций вот

Синий - питание от основного КП.
Красный - питание усилителя от КП усилителя.
Зелёный - плавающее напряжение для дополнительного стабильного питания усилка. Зависит от качеств приёма сигнала. Если вы в деревне у тайги, то там может быть даже 4.5 вольта, а если у кремля Ленина смотрите, то 0.5 вольт. Ну как то так)
Я же сделал временно вот так:

Да. Лишнее телефон кушать будет, но не сильно заметно.
Фото перемычки куда-то делось. Не нашёл.
Зато есть кусочек дисплея)

В общем уже подходил год, как телефон лежал у меня и созвонившись с человеком предложил вариант не искать микросхему а сделать здесь и сейчас, т.е оставить временное, но постоянное решение)
С сетью разобрался.
Осталось решить звук.
Ну тут всё просто и легко.
Ковыряю плату:

Вытаскиваю нужные дорожки:

Делаю новые

Заливаю всё это маской и проверяю. Звук есть. Фото со звуком увы тоже не нашёл.
Собираю, клею крышку

Ремонт длился с 17 марта 2020 по 6 января 2021 год) Но ведь сделал же xD
Клиент был терпелив. И это не первый такой случай у меня. Но бывает и полежат трубки долго, а отремонтировать в заявленный бюджет не получается. Но это редкость.

Тут бюджет 5к.

Грядущие посты:

Как не нужно варить айфон в микроволновке. iPhone SE

Спецы приговорили проц. Этот телефон - запчасти. iPhone 8 plus.

Немного подскользнулся на айфон. iPhone 11 pro.

Да там всего то шлейф поменять. Ремонт для сервиса. Микроистория о экономии. iPhone 11 pro.

Заголосовать это дело можно у меня в инсте.

Увидимся))

Доброго времени суток ВСЕМ!

@pavloe77 обратилась к Сообществу о помощи в ремонте холодильника и эта история меня заинтересовала. В первую очередь тем, что после замены запасной части на новую, неисправность повторилась через месяц.

О холодильнике.

Производитель: LG. Модель: GR-B207FVGA. Тип: Side by Side (далее, буду называть этот тип как SxS) . Возраст: ~15 лет.

О неисправности.

На дисплее отображается сообщение Er FF.

О себе.

Я не занимаюсь ремонтом бытовой техники профессионально. Иногда, по мере необходимости, ремонтирую свою.

Как все начиналось или мое дистанционное знакомство с холодильником LG SxS.

Решил найти информацию об этом холодильнике в Интернете. Скажем так, про тип SxS я слышал, но "живьем" я их не встречал. Было интересно посмотреть, чем они отличаются от традиционных холодильников. Поиск по полному имени модели не увенчался успехом. Хотя мне удалось найти несколько сервис мануалов для моделей GR-B207****. В основном это были мануалы 2002 и 2006 года. Не знаю кто и где ищет мануалы, но я нашел это счастье на scribd'e.  Стоит отметить, что у LG мануалы получились очень информативные. Но почему-то во всех скачанных мною мануалах отсутствовали страницы со списками запасных частей, т.е. мануалы заканчивались так называемыми "взрыв-схемами".

Сообщение Er FF дословно означает Failure of BLDC Fan at freezing room, т.е. неисправность мотора вентилятора в морозильной камере.

В таблице кодов ошибок имеется похожая, Er CF, которая обозначает Failure of BLDC Fan at machine room, т.е. неисправность мотора вентилятора конденсатора. Хотя на момент моего беглого прочтения  сервис мануала было не понятно, что это такое machine room.  Благо, на том же ресурсе, я нашел французскую презентацию 2002 года. По этой картинке стало ясно, что такое machine room. Это "машинное отделение", в нижней части холодильника, в которой расположен компрессор и конденсатор воздушного охлаждения, со своим вентилятором.

Т.к. после просмотра этой картинки стало понятно, где и какой мотор расположен, то можно было "двигаться дальше". Ошибка неисправности мотора морозильной камеры могла возникать по двум основным причинам: неисправен мотор или неисправна плата управления. В принципе, за 15  лет эксплуатации,  вполне возможно, что сначала вышел из строя мотор, и за компанию,  позвал с собой плату управления.  Мысленно я решился, что можно попробовать себя в ремонте этой платы. Но нужно было получить дополнительную информацию от @pavloe77. Началась переписка по WhatsApp из которой удалось узнать, что оригинальный  мотор морозильной камеры имел партномер 4681JB1017D, а заменили его на 4681JB1029B. Кто предложил такую замену я не стал выяснять. Вместо этого я стал искать данные на эти моторы. На одном сайте, позиционирующим себя как поставщик оригинальных запасных частей LG, я нашел следующую информацию:

4681JB1017D Motor DC, 13V, 310mA, 1420RPM

4681JB1029B DC Cooling, 13V, 140mA, 1150RPM

Таким образом получается, что в морозильную камеру установили мотор от конденсатора, который имеет меньшие обороты, 1150 против 1420. Эти моторы трех проводные, т.е. имеют обратную связь. Я не стал вдаваться в подробности как работает плата управления, но скорее всего алгоритм возникновения ошибки Er FF основан на контроле оборотов мотора. Если обороты снизились ниже какого-то значения (не ноль RPM), то выдается ошибка Er FF.

Так же, в ходе переписки с  @pavloe77,  удалось выяснить, что после перезагрузки по питанию, холодильник мог работать несколько часов без  ошибки. Это объясняется тем, что пока температура в холодильной камере высокая, т.е. не достигла заданной на дисплее (по умолчанию +3С), то мотор вентилятора работает на максимальных оборотах, и плата управления не воспринимает это как ошибку. Как только температура в морозильной камере приближается к заданной, то плата управления выдает сигнал на снижение оборотов, а т.к. установлен менее оборотистый мотор, то это приводило к ошибке Er FF.

Далее, на том же сайте, нашел мотор:

4681JB1029A DC Cooling, 13V, 310mA, 1550RPM

Предложил @pavloe77 самостоятельно купить мотор 4681JB1029A, и заменить его. Тем более, что опыт у нее уже был (в прошлый раз, мотор менял брат).

Так что, мое личное знакомство с GR-B207FVGA не состоялось.

Но пока читал мануалы, презентацию, то понял, в 2002-2006 годах это были хорошие холодильники. Так сказать, "тогда еще умели делать хорошо".

На этом все. Прошу строго не судить, т.к. это всего лишь второй мой пост.

Пост написан с согласия @pavloe77.

UPD.

Сейчас посмотрел комментарии к этому посту. Из-за моей недосказанности у читателей появилось некоторое непонимание.

На настоящий момент @pavloe77 самостоятельно купила мотор 4681JB1029A  и уже заменила его. Холодильник вновь заработал. После этого она написала пост-продолжение.

Продолжение поста «Помогите починить плату (модуль управления холодильника)»

Мне конечно нужно было написать продолжение к ее продолжению, тогда бы была логичная цепочка. Но сделал как сделал:(
