Доброго времени суток! Извиняюсь за длительное отсутствие, ремонтов накопилось много, времени мало, в прочем все как обычно)
Итак, приступим - первая карта на ремонте - залитая молоком бедолага RTX2070

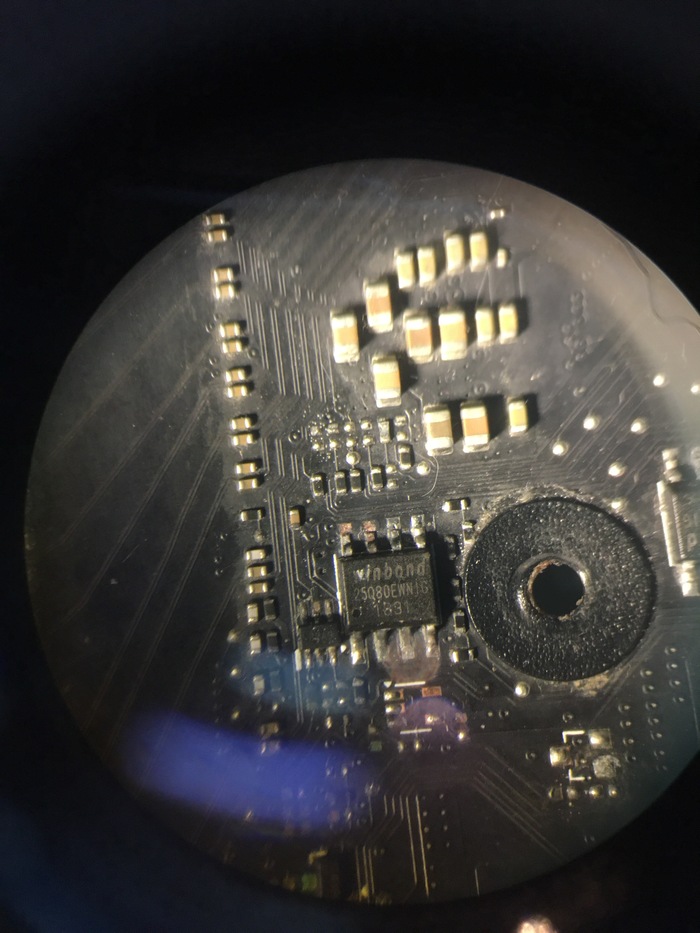

Вот такая чудесная картина - гнилые элементы, "съеденные выводы" и прочие прелести. Выход в данном случае только один - снимать все, восстанавливать дорожки и заменять "утратившие доверия" элемент)"

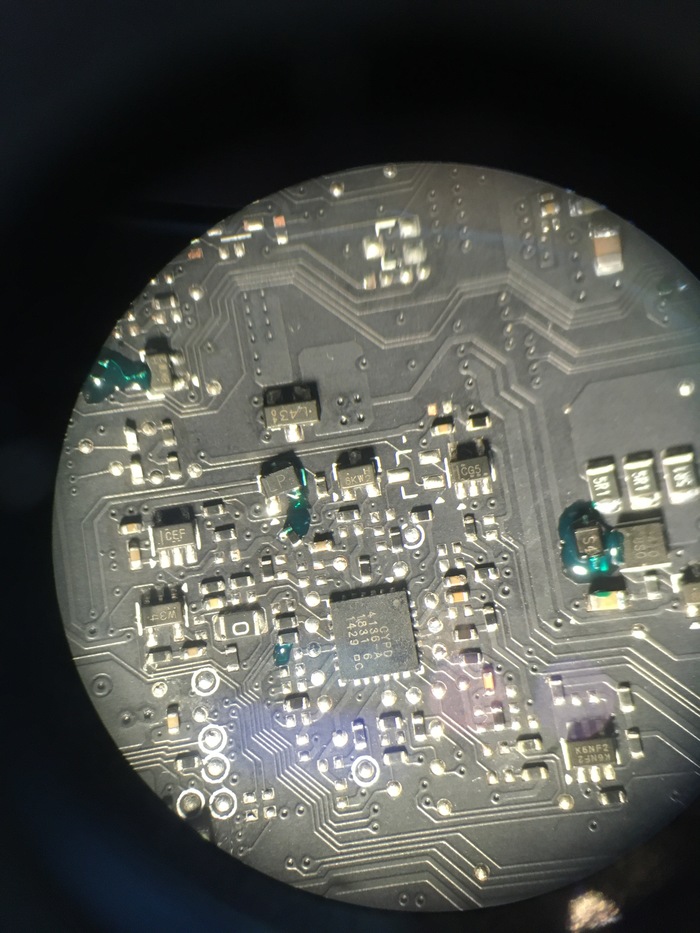

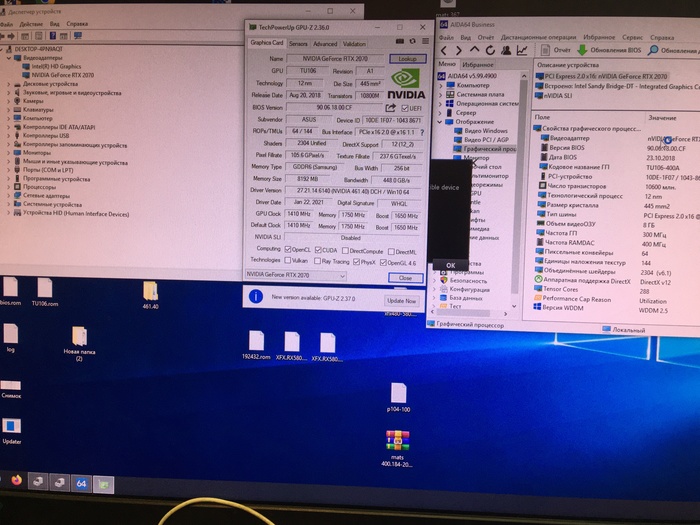

Так уже намного лучше)) и да, карта заработала, времени ушло часа 4, заменено практически все, куда попало молоко.

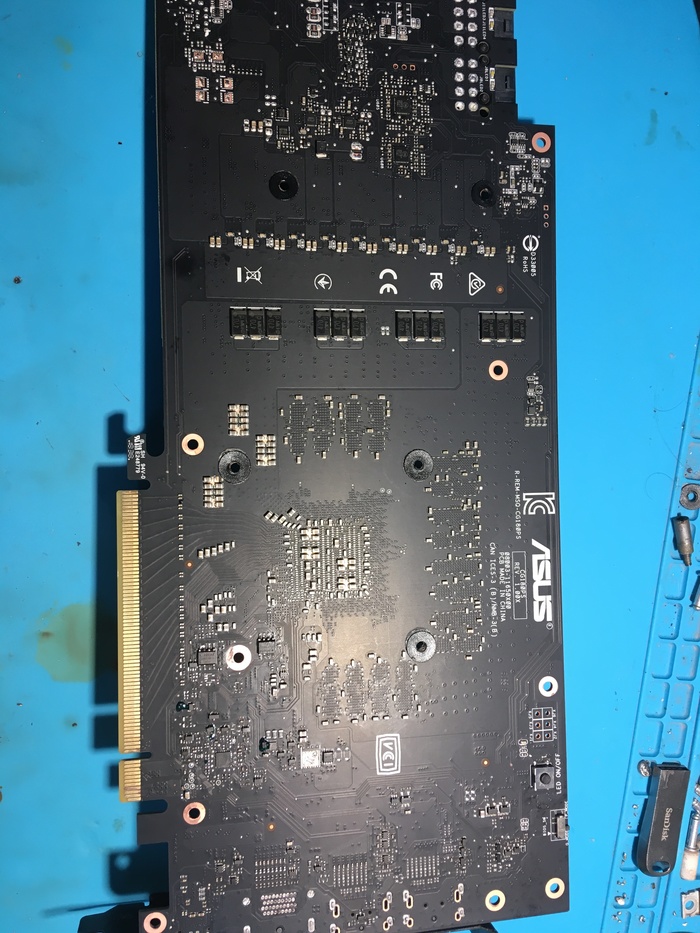

Идем дальше, и на очереди уникальный случай, восставшая из ада RTX 2080)) все началось с того, что владелец решил заменить референсную (турбинную) систему охлаждения на обычную двухкулеруную от ASUS. Далее карта проработала три дня и все - мигание светодиодов доппитания без картинки.

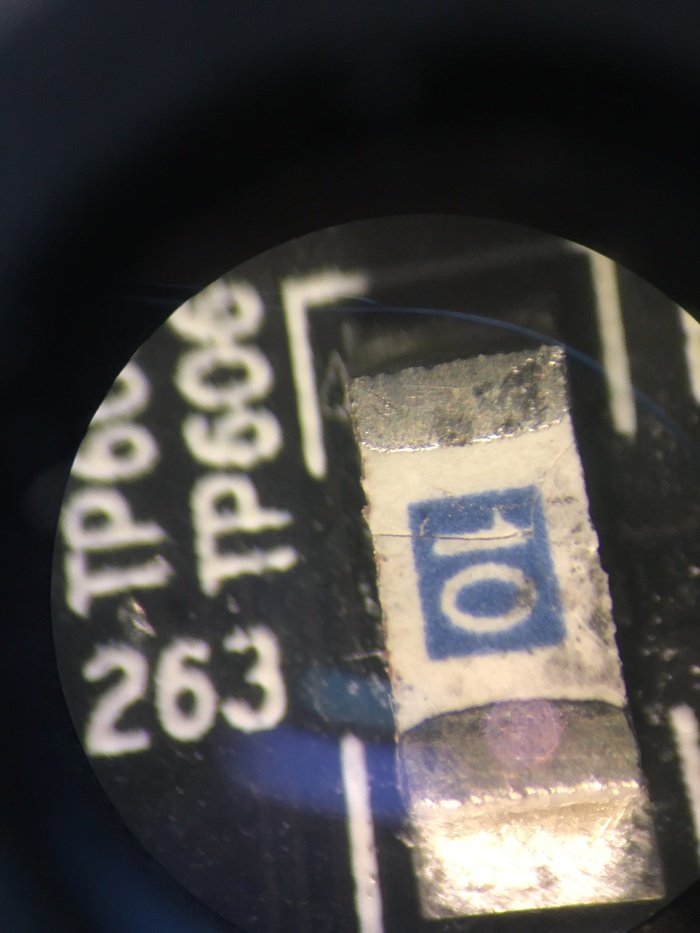

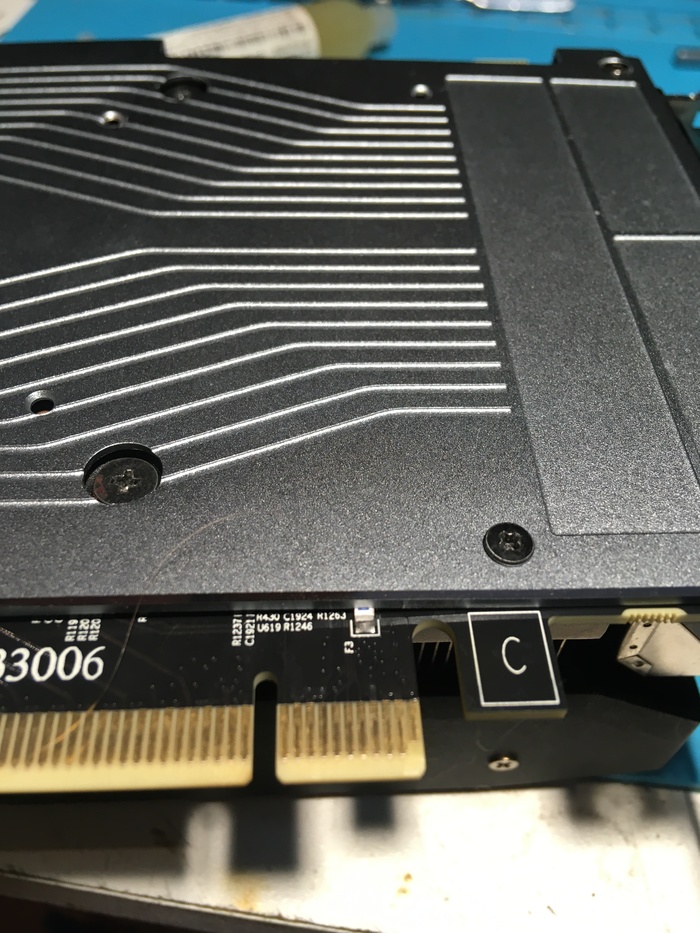

По осмотру решение казалось банально простым - треснул предохранитель 12 вольт по питанию PCI-e

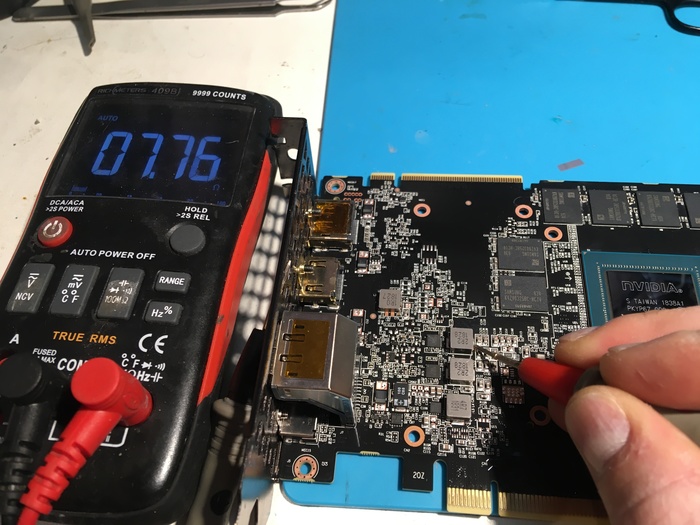

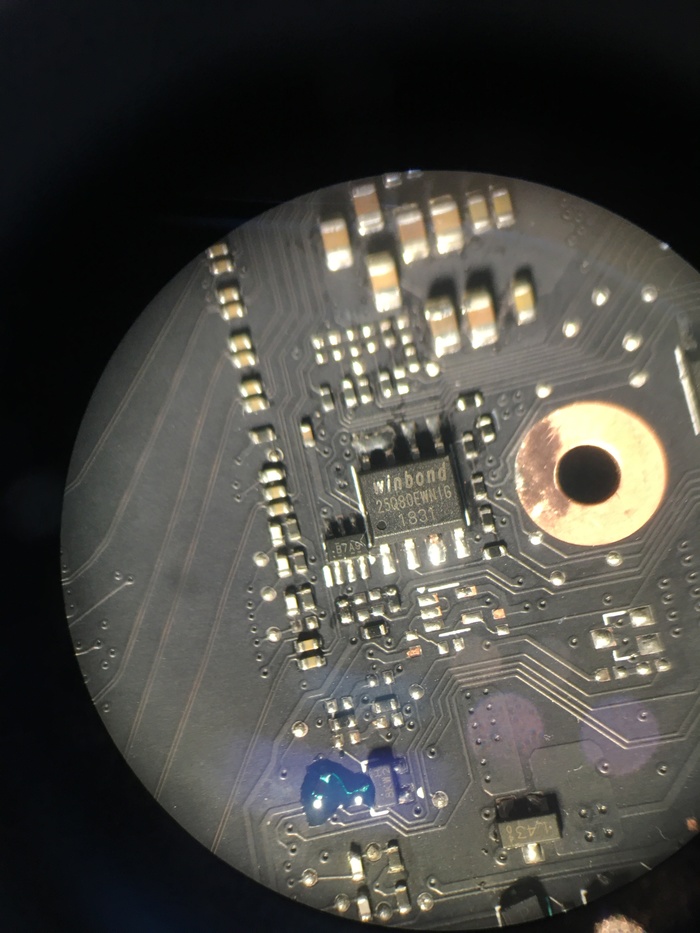

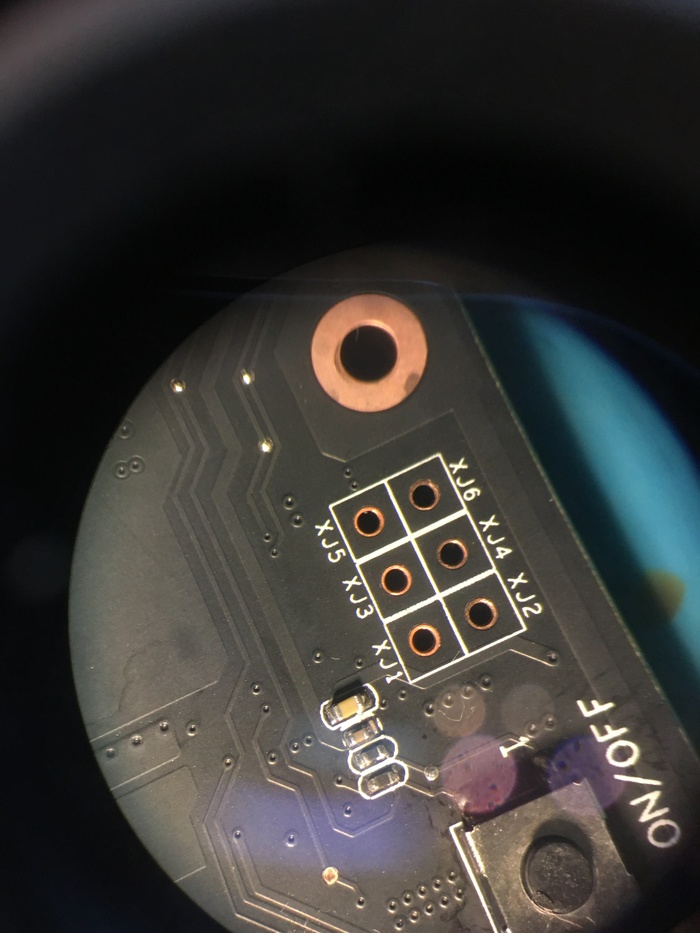

Бэкплэйт видимо сыграл не последнюю роль в скоропостижной кончине видеокарты. Меняем на новый. Начинаю замеры и к удивлению обнаруживаю, что сопротивления по линии 1.8 вольт и 1 вольт занижены выше допустимого уровня.

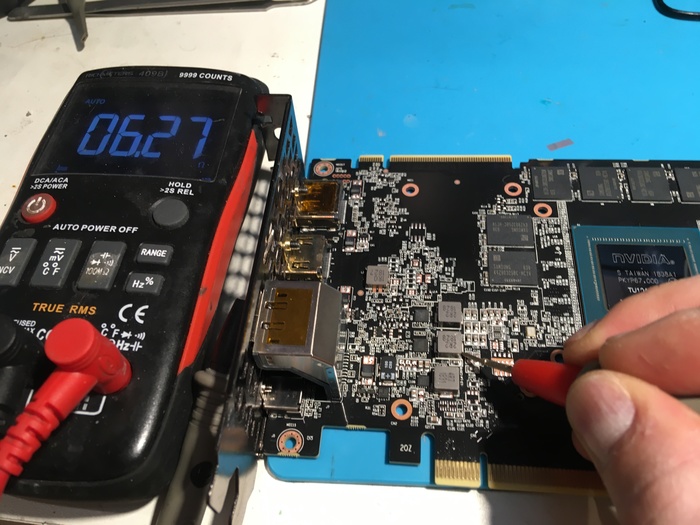

Для понимания - в одном случае должно быть в районе 10 ом, в другом в районе 100 Ом. Но как бы то ни было питания должны подниматься, а их по факту нет. Схема на данную видеокарту есть, что упрощает работу.

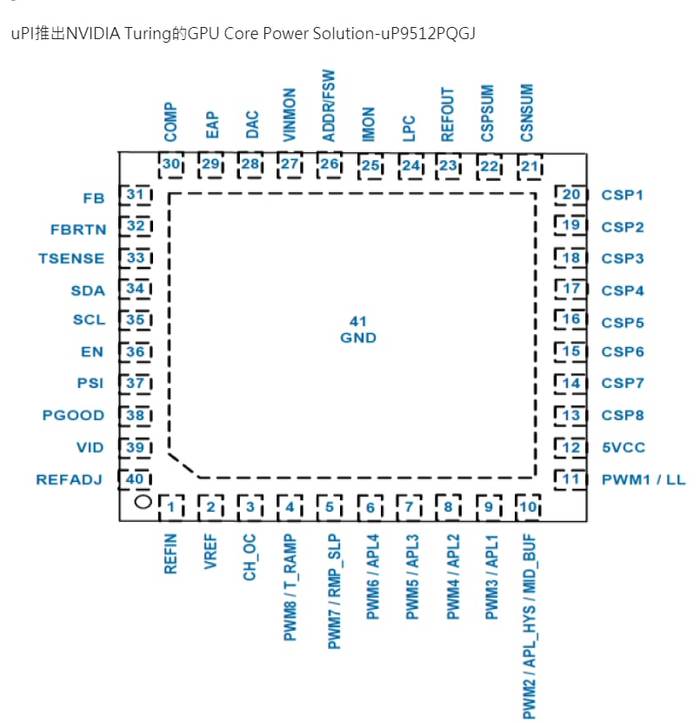

Причина - отсутствие напряжения EN на шим-контроллерах питания ГПУ и видеопамяти (в обоих случаях установлены UP9512p - 40-ка лапый шим-контроллер). Кому интересно, вот его пинаут
Очень похож на UP9511, но есть небольшие отличия (взаимозаменяемость мной не проверялась). Ну что же, идем по схеме и упираемся в два логических элемента - на которых и формируются необходимые напряжения для EN. Для этого необходимо наличие двух напряжения на входе логических элементов, а по факту отсутствует напряжение N3V3 (3,3 вольт)
После всевозможных поисков, причина просадки напряжения была найдена, даже две - в первую очередь сам ГПУ

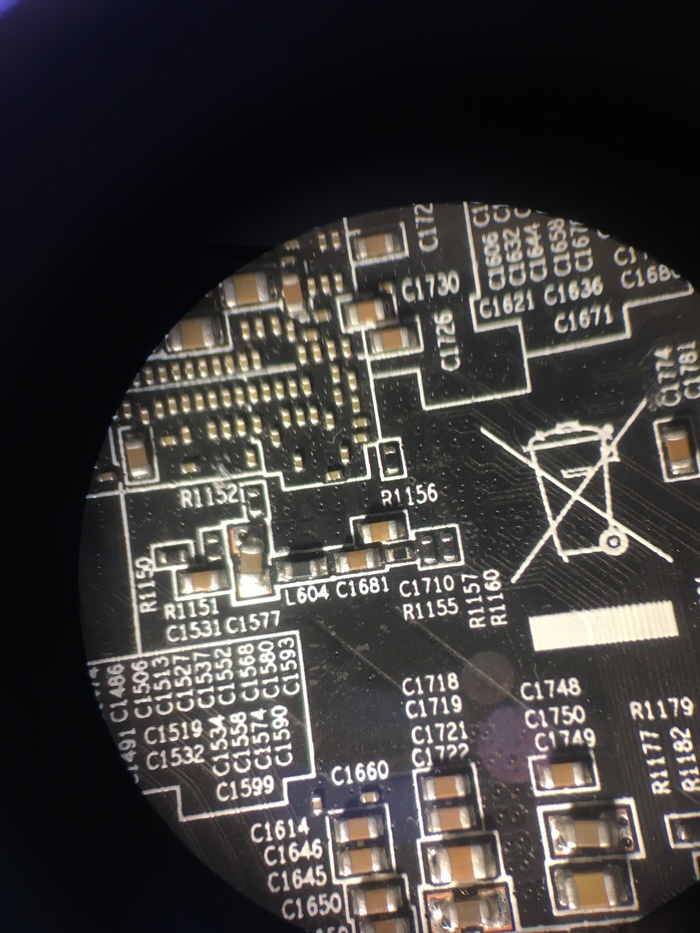

На данном выводе короткое замыкание - для интереса снял r1155, сопротивление по линии N3V3 поднялось до 9 Ом, а вторым виновником стал контроллер порта USB Type-C. После его снятия сопротивление подскочило до кОм, что норма, правда видеокарта лишилась данного порта.

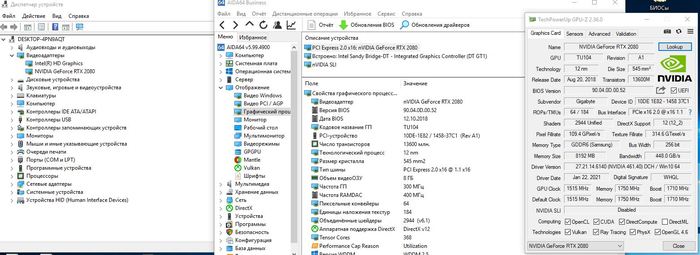

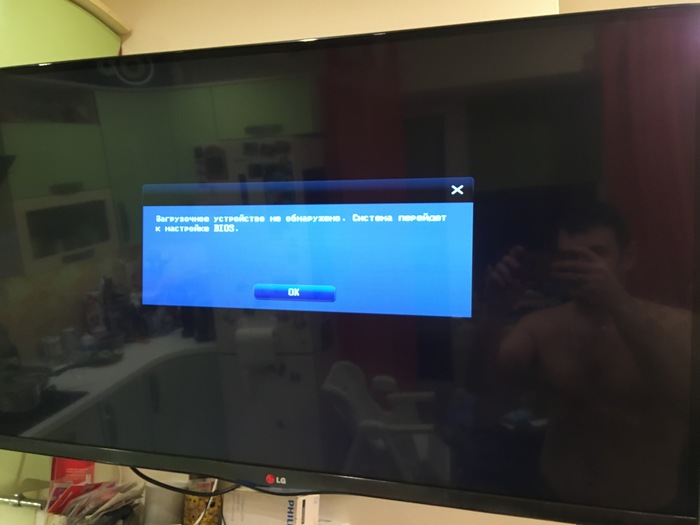

После этого, напряжение EN появилось, поднялись напряжения питания видеоядра, видеопамяти, контроллера PCI-e и... появилась картинка

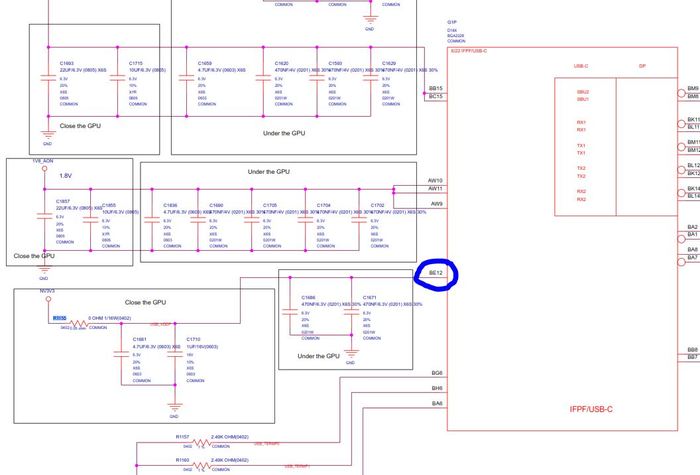

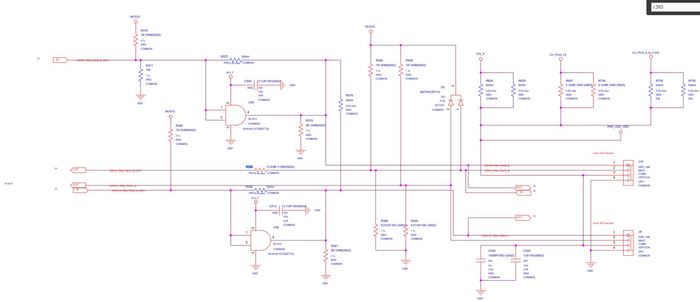

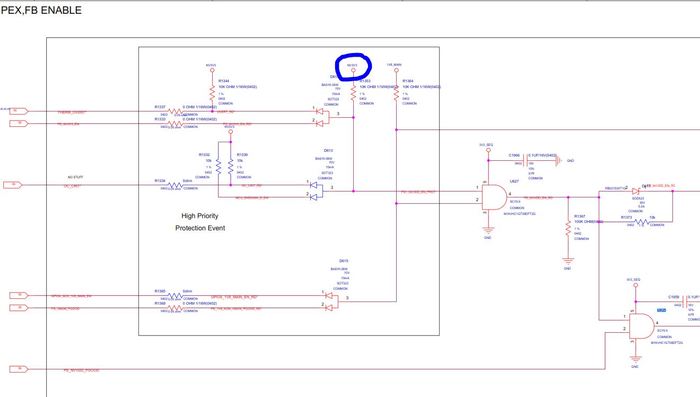

Но..всегда есть маленькие "НО")) при установке системы охлаждения оказалась неисправна регулировка кулеров, ГПУ не получает сигнал от тахометра вертушек и соответственно они молотят на примерно 70% оборотов без возможности регулировки. Вот для примера часть схемы, отвечающая за регулировку оборотов двухкулерной системы охлаждения

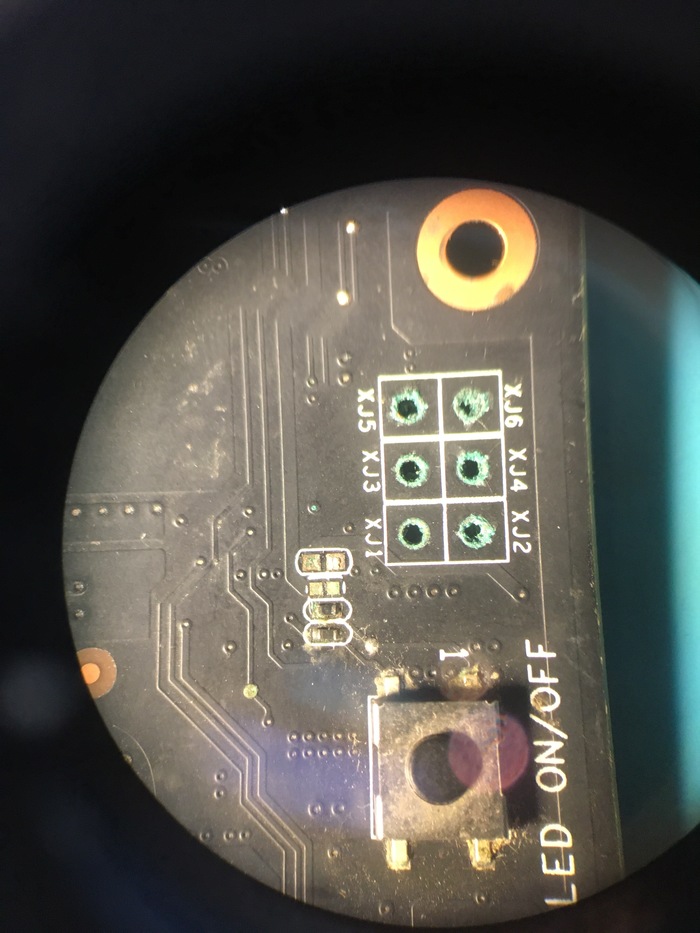

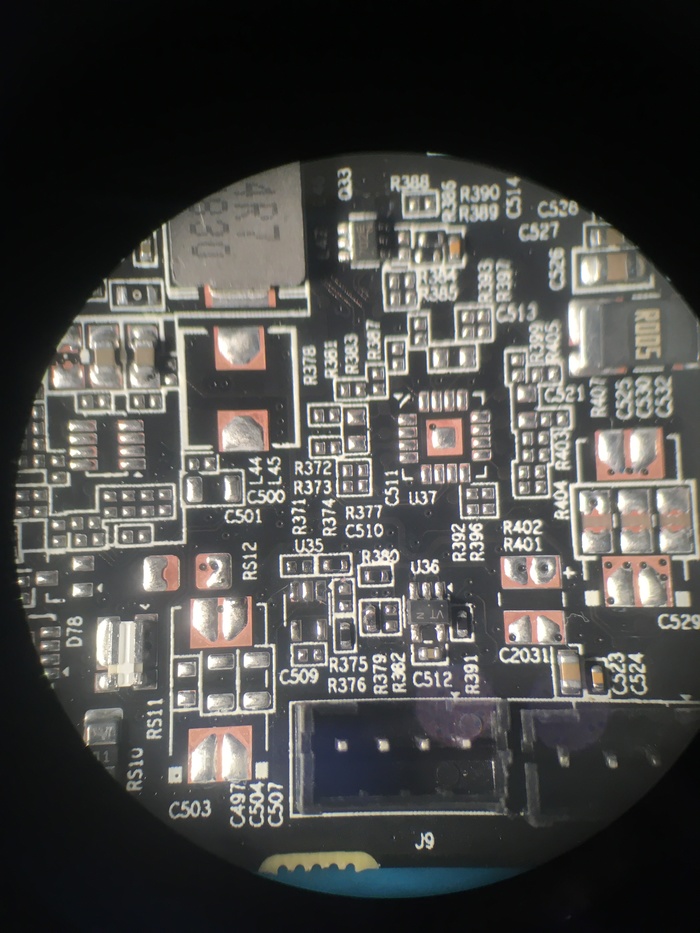

А вот, что распаяно на плате по факту
Иными словами, нет логического элемента U35 и части обвязки - резисторов и конденсаторов. Явилось ли эта "халатность" сервиса, где устанавливали новую систему охлаждения, причиной выхода из строя узла ГПУ, отвечающего за работу с системой охлаждения, точно сказать не могу, но то, что данный узел неисправен - это точно. Потому что сопротивление по линии тахометра кулера с разъема J10, которая напрямую идет прямиком в ГПУ составляет 9 Ом.

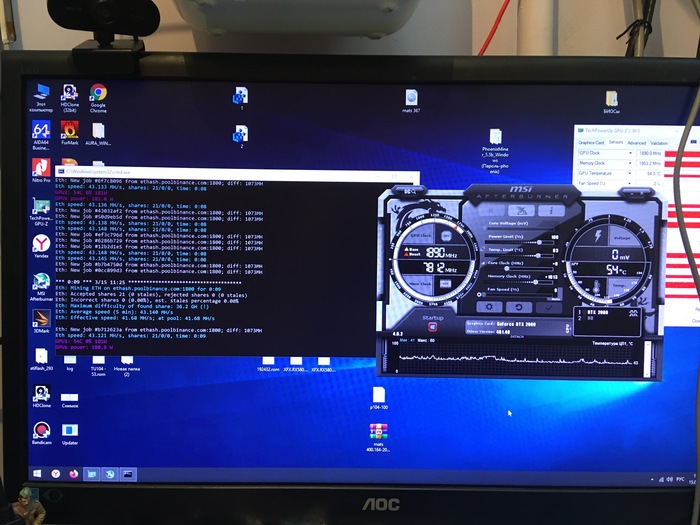

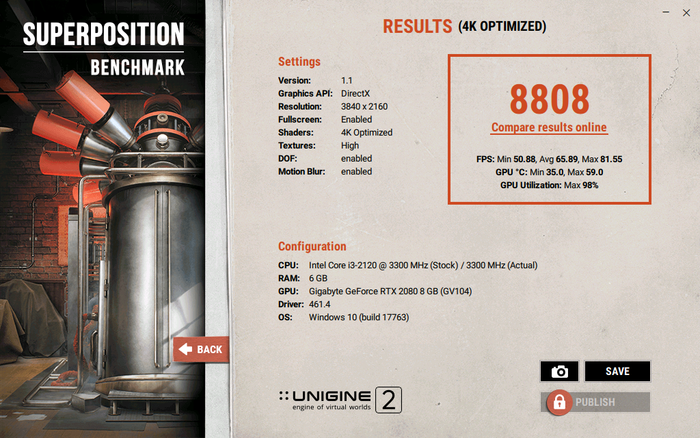

В сухом остатке получилась "чудом" выжившая видеокарта, которая играет в игры, проходит тесты, майнит, но не имеет регулировки скорости кулеров и USB Type-C, и при этом в коротком замыкании находятся два внутренних блока ГПУ.
Сколько данная видеокарта отработает не известно ))) Может, она еще переживет своих "соплеменниц".
P.S. Благодарю за внимание, надеюсь пост будет интересен и поможет начинающим мастерам))
