Аппарат приехал из Ростова-на-Дону с диагнозом "внезапно умер". Модель свежая 2019 года, 6/128 Гб памяти, мощный 8-ядерный процессор, куча датчиков, противоударный, пыле-влагозащищенный! Не телефон, а просто мечта охотника и рыболова!))) Со слов клиента, в пользовании был чуть больше года, "не бит, не крашен", однажды завис, выключился и больше не включался и не заряжался.

Первичная диагностика заняла не более получаса, и для этого даже не требовалось разбирать аппарат. Infinity Box рулит!)

Опрос аппарата через программатор показал, что микросхема памяти перешла в сервисный (читай аварийный) режим, причем раздел оперативной памяти опознается как положено: DRAM - 6GB, а раздел основной памяти: USER - 30,61MB вместо положенных 128GB. Чтобы убедиться в неисправности микросхемы будем выпаивать ее и попробуем прочитать на другом программаторе через колодку.

Увы, неутешительный диагноз подтвердился, EMMC неисправна и требует замены.

Попытка установить микросхему памяти с донора не увенчалась успехом. Во первых модель донорской EMMC отсутствует в preloader и его подмена не помогла, во вторых раздел RPMB уже имеет запись и это тоже может быть причиной не запуска аппарата. С донорской EMMC аппарат шьется, читается, но напрочь отказывается запускаться. После согласования с клиентом сроков и окончательной стоимости ремонта, была заказана новая микросхема памяти из списка поддерживаемых прошивкой.

Заливаем прошивку с помощью программатора. Впаиваем микросхему на плату и пробуем запускать.

Есть запуск! Но радоваться пока рано... В связи с тем, что состояние родной микросхемы памяти не позволяет вычитать абсолютно ничего, придется восстанавливать серийники и imei вручную. А кроме того, есть еще один неприятный сюрприз от Google: ярко красные надписи в правом верхнем углу экрана 未写入 tee key, 未写入 google key. Выглядит примерно так (картинка с интернета).

Образец решения нашел на 4pda, с прошивкой блоков от Umidigi, но прежде чем все получилось как надо, пришлось повозиться и найти правильный алгоритм для этой модели.

Два вечера безуспешных попыток, и вот, наконец, запуск без надписей! Imei на месте, сеть работает, все гуд, можно собирать плату и аппарат в целом!

В качестве последней проверки, перед отправкой аппарата клиенту, был произведен сброс на заводские настройки и прошивка через SP Plash Tool. Красные надписи не появились и это подтверждает, что прошивка полностью восстановлена!

Контакты в соцсетях: http://vk.com/gsm_fix_bypost

Всем привет)

Недавно ремонтировал ноутбук для пикабушника)

Да, аппарат довольно старый, еще с двумя мостами, но на DDR3 памяти. Одна из переходных моделей)

Впринципе, если в него поставить ссд, то как офисно-мультимедийный аппарат еще поработает, несмотря на свой почтенный возраст.

Сказали что был залит и перестал включаться.

Осмотр показал, что залитие было не критичным и только в области разъема VGA. Там вообще ничего не пострадало.

А ноутбук не включался по другой причине, а именно КЗ по линии 5В.

Причиной короткого замыкания был APL5336 - линейный стабилизатор.

Но он не просто сам сдох, а унес с собой в помойку мультиконтроллер, твердотельный конденсатор, сдвоенный транзистор и шим дежурки.

Тут я снял стабилизатор:

Тут пробитый сдвоенный транзистор:

Тут КЗ конденсатора:

Земена мульта (ШИМ дежурки уже заменен):

После устранения КЗ и замены всех дохлых деталей, мажем MX-4 и тестируем ноут:

Но во время тестов выявился дефект со звуком. Он не работал.

Сначала я подумал что дохлые динамики, но прозвонив их, эту версию исключил.

Далее замеряем сопротивления на звуковом контроллере ALC269, и находим сильно заниженное сопротивление на 40 и 41 пинах:

Эти пины напрямую идут в динамики, и если такое низкое сопротивление остается без подключенных динамиков, значит проблема в контроллере, и его нужно заменить.

После замены контроллера, проверяем сопротивления на 40 ,41 ,44 ,45 пинах, оно должно быть примерно одинаковым:

На этом все. Еще раз тестируем и отдаем клиенту)

Такой вот получился ремонт.

От КЗ никто не застрахован.

Москва.

Вопросы по ремонту можно писать сюда: vk

Телефон приехал из города Раменское. Со слов клиента аппарат не выдержал "всплеска эмоций" хозяйки, а после того, как встретился лицом к лицу с кафельной плиткой он окончательно обиделся и отказался включаться.

Состояние металлических экранов на фото, красочно описывает уровень взаимодействия с плиткой. На внутренней стороне экранов отпечатался рельеф радиоэлементов платы.

Состояние платы под экраном.

Но сколы на элементах и несколько линий питания в коротком замыкании это еще не самые печальные последствия падения. После удаления замкнутых элементов, замены основного и перепайки вспомогательного контроллеров питания аппарат начал подавать признаки жизни: при подключении к компьютеру в диспетчере устройств появился порт Huawei USB COM 1.0

Такое состояние говорит нам о том, что процессор скорее всего жив, но по какой-то причине не может прочитать микросхему памяти и запустить операционную систему. Ну что же, едем дальше... Снимаем микросхему памяти EMMC.

И вот она главная неприятность: основной удар пришелся в участок платы под микросхемой памяти, в результате произошло расслоение платы и появились множественные внутренние обрывы между слоями. Попробуем восстановить обрывы, но чуть позже, сначала убедимся что микросхема памяти читается...

Микросхема читается, а значит шансы на восстановление информации есть. Пробуем восстановить обрывы. Для этого придется снять процессор, контроллер питания и XinZhiZao нам в помощь:

К сожалению все обрывы восстановить не удалось и пришлось искать плату - донор для пересадки процессора и памяти.

Снимаем процессор и память и зачищаем плату от клея.

Плата - донор готова. Переходим к заключительному этапу: пайка процессора и памяти.

Есть запуск и успешный коннект с компом! Сливаем инфу и радуем клиента смской об успешном завершении операции)

Берегите свои гаджеты и делайте резервные копии важных данных!

Контакты в соцсетях: http://vk.com/gsm_fix_bypost

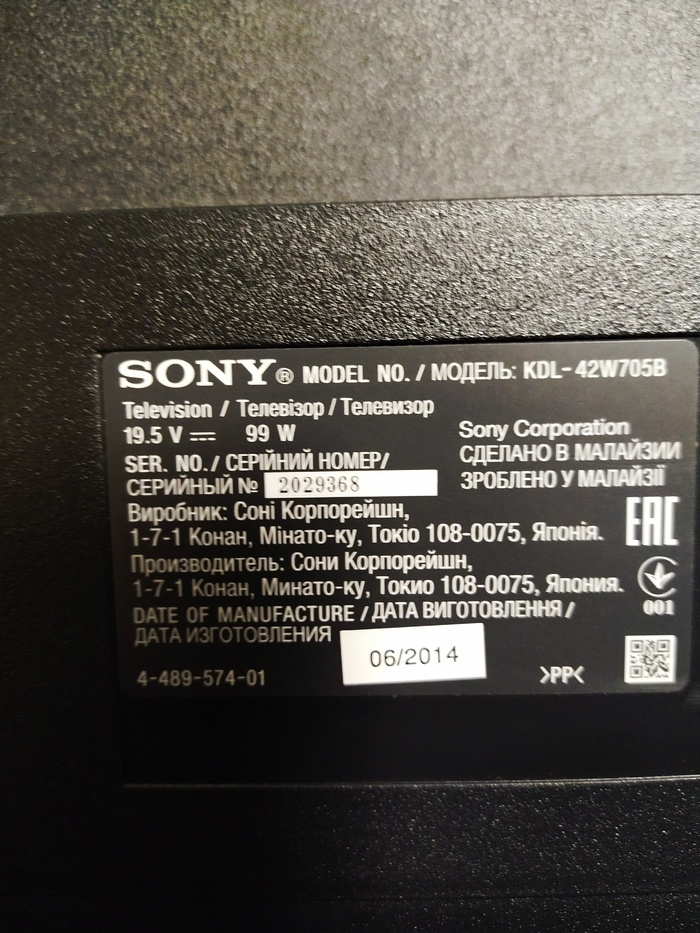

Всем привет. Отдам на запчасти телек. По всей видимости полетела видеокарта ( вертикальные разноцветные полоски при включении, звук есть). Забирать в мск, метро Отрадное после 18-00. Почта lena.kustova.77@mail.ru.
upd. Всем спасибо, отдано

Всех приветствую.

Снова начинаю с просьбы.
Уважаемые товарищи у меня лежит куча Вашей техники, чья техника лежит у меня и я с Вами не связывался, то наберите-напишите. Очень много техники лежит.
Если не можете дозвониться или дописаться, то продублируйте сообщение или звонок.

Проснулся я сегодня с утра от звонка милой девушки, которая без прелюдий сразу в лоб мне предложила сожительство кредит. Говорит: «Уважаемый, Firma, в честь Вашего дня рождения, я хочу предложить Вам кредит наличными всего-то по 30% процентов годовых». Не дослушав особые условия в честь моего дня рождения, я выключил личный телефон и был абсолютно рад и спокоен. Вот уже лет 5, 14 февраля я отключаю свой личный телефон, так как если этого не сделать, то просто устанешь от звонков и сообщений начиная от банков и магазинов, заканчивая близкими и дальними родственниками(хотя в течении года почти никто не вспоминает обо мне, в общем не сильно люблю день рождения)


И вспомнил интересный случай.
Год назад с утра, меня разбудил не звонок с поздравлениями и рекламой кредитов, а крайне взволнованный парень, который сказал: «Выручай, я согласен на твой ценник».
Я сначала опешил, думаю условия я никому не выставлял, на что он согласен.

А дело оказалось вот в чем. Однажды, данный товарищ позвонил мне и уточнил, в какую стоимость ему выйдет Замена кнопок громкости и включения на iPhone 7. Услышав в ответ стоимость в размере 1376 рублей, он был жутко возмущён, мол дорого, обдиралово. Вон с алиэкспресса за 120 рублей кнопки можно взять и самому поменять.
Я сказал: хорошо, заказывайте и меняйте.

Человек не хотел услышать меня, что шлейфа я покупаю оригинальные по 500 рублей и ещё 150 рублей проклейка дисплея оригинального качества. Он думал, что я его обманываю.

Данный гражданин(да, кстати, Глеб, если Вы читаете это, надеюсь эта ситуация хоть как-то поменяла Ваше мировоззрение) заказал шлейф с Али и поменял его. Но, увы, после замены шлейфа вайфай и GPS геопозиция перестали корректно работать. В тот момент Глеб понял, что все идёт не по плану, но понимания как устроен телефон у него не хватало, поэтому он обратился к своему товарищу на работе, который является инженером(читай эникейщиком), тот сказал, да я тут целый офис компьютеров обслуживаю, раньше сам себе чинил айфоны(но не уточнил, что последним починенным айфоном был айфон 5).

После вскрытия инженер выдал заключение, что кнопки китайские, поэтому убили микросхему вайфай и GPS, ее надо менять, это сложно и дорого. Займёт 5 дней и 7 тысяч российских рублей.
Ну и в довесок из-за неисправной микросхемы телефон перестал включаться.

После этого, этот товарищ решил все же обратиться ко мне.

Собственно устройство, в том виде в котором оно попало ко мне:

Вскрываем устройство и смотрим:

А тут мы видим ужасное состояние внутри устройства. У телефона проблема не в сгоревшей микросхеме, а в нечестности и рукожопости товарища с работы.
У аппарата порваны шлейфа дисплея, отцеплен шлейф зарядки и аккумулятор, дабы аппарат не включался и не подавал признаков жизни.
Товарищ эникейщик при вскрытии порвал шлейфа дисплея и хотел якобы поменять микросхему(на самом деле дисплей) за счёт хозяина устройства.

Сообщаем об этой ситуации хозяину устройства, слышим в ответ грустный монолог о самках собак и пассивных гомосексуалистах.
Говорит черт с ним, с этим дисплеем, сделай вай-вай и геопозицию. С дисплеем сам разберусь.

Хорошо, смотрим кусок платы с антенной на WI-FI и GPS:

Смотрю и думаю, да тут же просто винтов не хватает и два винта не те вкручены, тут должны быть крестовые и слегка длиннее. При замене шлейфа хозяин телефона просто вкрутил не те винты и часть винтов не поставил, думаю сейчас соберу по-человечески и отдам.

Откручиваю винты, а там:

Неплохой такой прокрут, что аж гильзу оторвало от платы.

Далее смотрим своими глазами на наличие других повреждений:

Обращаем внимание на верхнюю правую гильзу, мне она не нравится, а вот и обрыв дорожки около гильзы:

До конца отрываем гильзу от платы
Вот такая не слишком радостная картина:

Подготавливаем место для восстановления гильзы:

Припаиваем к дорожке перемычку и закручиваем проволоку так, как на неё по итогу будем припаивать гильзу:

Закрашиваем в слоев 5 ультрафиолетовой маской, до конца закручиваем и лудим:

Потом припаиваем гильзу и так же слоев в 5 закрашиваем маской:

Первая гильза закончена. Приступим ко второй, она интереснее.
У неё один обрыв идёт сверху платы, другой выходит из внутреннего слоя платы, обвёл обрывы красным цветом:

Сначала припаиваем проволоку к обрыву, который идёт из слоев, и закручиваем перемычку:

Следом припаиваем к поверхностному обрыву и заливаем маской:

Следом припаиваем гильзу и заливаем маской:

Отмываем от остатков флюса, вот финальный результат, в шакальном качестве:

Уже собираем устройство, но небольшая проблема так, как гильзы залиты лаком, то антенна не прикручивается, пластик просто упирается в лак и антенна не достаёт до гильз, берём антенну:

И убираем мешающийся пластик:

Подкидываем на телефон проверочный дисплей, проверяем все функции, проверяем вай-фай. Все работает:

Все это дело показываем хозяину телефона, и в разобранном виде упаковываем в пакет, дабы дальше уже решали вопрос с дисплеем.

Дальнейшую судьбу устройства не знаю.

Вот так столкнулись два уверенных в себе человека, которые все сами могу и умеют, надеюсь они вынесли правильные выводы из этой ситуации.

Техника уже давно стала не такой легко в ремонте как ранее, и если Вы когда-то чинили свой iPhone 4s, то это не значит, что и нынешние устройства Вам под силу. Всегда трезво оценивайте свои возможности.


Сделайте приятное своей девушке/парню/жене/мужу, поздравьте их с моим днём рождения.


Всем компетентных ремонтников.

Берегите себя и свои гаджеты.
