Ответ на пост «А ваше рабочее место какое?? ))»3
в разгар рабочего дня
Ответ на пост «А ваше рабочее место какое?? ))»3
Показать полностью
1
Acer Aspire ES15
После тяжелой среды (у друга было ДР), целый день шатался по сервису не садясь за ремонты, делая всякие подсобные дела и смотря в перерывах youtube... но осталось 3 часа до конца рабочего дня и заняться уже нечем - все сделано, все китайские посылочки занес на склад, заказал еще, порядок навел(не на столе), youtube весь посмотрел и решил взять со скопившейся полочки что-нибудь...
Собственно, из дружественного сервиса, с диагнозом не включается и как положено с болтиками в пакетике на крышке. Пробовать не стал, ибо что-то говорят про воду. Начинка впечатляет. И еще какие-то странные надписи присутствуют.
Платформа Wistron Domino_BA. Собственно, никакого попадания влаги не обнаружил - чистенько, красивенько. Все циферки по основным линиям питания в норме. Голая плата от ЛБП потребляет 10 мА. Слаботочные LDO 3 и 5 присутствуют, а дежурка появится после нажатия кнопки. Вкидываю все обратно в корпус, подключаю к ЛБП и уже есть аномальное потребление:
При нажатии на кнопку потребление прыгает до 120мА и падает обратно до 70ма. В дальнейшем выяснилось, что если отключить Wi-FI модуль, то ноутбук стартует и дает картинку:
А в дальнейшем, что если подключить модуль обратно, но отключить матрицу, то ноутбук так же стартует и дает картинку на внешний монитор. При всем при этом высокое потребление в 70мА в дежурном режиме так и остается. Собственно ничего не понятно, но понятно только то, что что-то должно где-то греться. Подключаю все и будем искать виновника высокого потребления используя дорогущий тепловизор палец:
А греется ШИМ дежурных напряжений с маркировкой 5x= что-то там... Ну это не удивительно, что он греется в таком режиме, когда в одной из линий где-то не хороший потребитель... На этом этапе у меня уже появились мысли и решил их проверить, снял плату с доп. платой и подключил к ЛБП - потребление то же 70мА, а без нее 10мА. Собственно логично предположить, что виновник всего контроллер картридера, ибо других потребителей там нет. Кстати, при подключенной доп. плате ВСЕ показатели так же в норме, заниженного сопротивления нет..
Ну и нет чтобы его сразу снять и посмотреть, я очередной раз, работать-то не охота, зачем-то, нажимаю кнопку включения и со звуками НАС РАСКРЫЛИ писка платы и щелчком ЛБП о том, что он перешел в режим защиты по току, что-то на плате пошло не так... Колечко сжалось...
Собственно имеем почти короткое по 3В силовой линии в 1.1 Ом.
Пам-пам-пам....
Поднимаю дроссель чтобы посмотреть с какой стороны проблема, а там:
Проблема и со стороны ШИМ, и самое печальное, со стороны потребителей...
После такой аварии сразу стоит посмотреть околопроцессорные линии питания по которым чаще всего страдают современные комбайны:
Там все в порядке, циферки меня устраивают, поэтому косвенно можно сказать - процессор скорее жив. Но с низком потреблением нужно разбираться.
Подаю в линию 3В и вижу потребление в 165мА.
И снова дорогущим инструментом нахожу виновника:
Сетевой контроллер RTL8111. Снимаем его:
Сопротивление кОм'ы - норма. Дальше нужно разобраться с 1 омом со стороны ШИМ, его сразу снимаю - будем менять, а 1 Ом так и висит, собственно остались тут только два N-канальных транзистора 8067H и один из них пробит (отмечен красным) во все стороны и весело звенит сток-исток-затвор:
Менять будем оба на более лучшие аналоги, а лучше заменим все четыре. Ставить будем SiS412DN, думаю нам они вполне.
По маркировке 5X гуглится RT6575D, а таких у меня нет. Будем ставить аналог tps51225C, ставится без каких-либо доработок.
Заменил все это и время проверок. Отлично, голая плата потребляет 10мА и LDO поднялись:
Время нажать кнопку и проверить включается ли наша плата, доп. плату с кнопкой отложил в сторону, будем запускать без нее, достаточно замкнуть два этих контакта чтобы плата запустилась:
И фиаско, плата стартует, поднимаются все напряжения, но инициализации нет. Потребление статичное:
Тут я уже полез смотреть, остались ли у меня еще доноры с этими самыми вашими целеронами, которые дохнут от чиха... Домой, конечно же, я уже не собирался. Взял себя в руки. Ну в результате такой аварии на 3В линии запросто мог слететь биос. Выпаиваем и шьем все это дело.
И...
C чиcтым, нарезанным биосом с сайта, плата стартанула и весело побежали токи потребления, тестер показал инициализацию. На мониторе картинка есть:
Сразу снимаем контроллер картридера:
И проверяем:
Потребление с доп. платой в норме. Дальше надо вернуть на место контроллеры картридера и сети. Возьмем их с доноров.
Ну и проверяем запуск со всем навесным:
Ну нужно проверить теперь Wi-Fi, картридер и сеть:
А вот при подключении LAN-кабеля тишина. В диспетчере наш контроллер не видится. Снова разбираем ноутбук и под микроскоп, а там:
Недопай. Пропаяем паяльником и вперед:
Отлично, сеть есть. Ремонт окончен. Тесты под нагрузкой прошел, можно выдавать.
Показать полностью
24
Neon ВД 181
Всем привет)) по традиции сегодня пятница и время выложить пост о ремонте. В предыдущих постах люди в комментариях писали что все что я делаю это сложно для рядового человека. Сегодня как раз будет простой ремонт который сможет сделать любой.

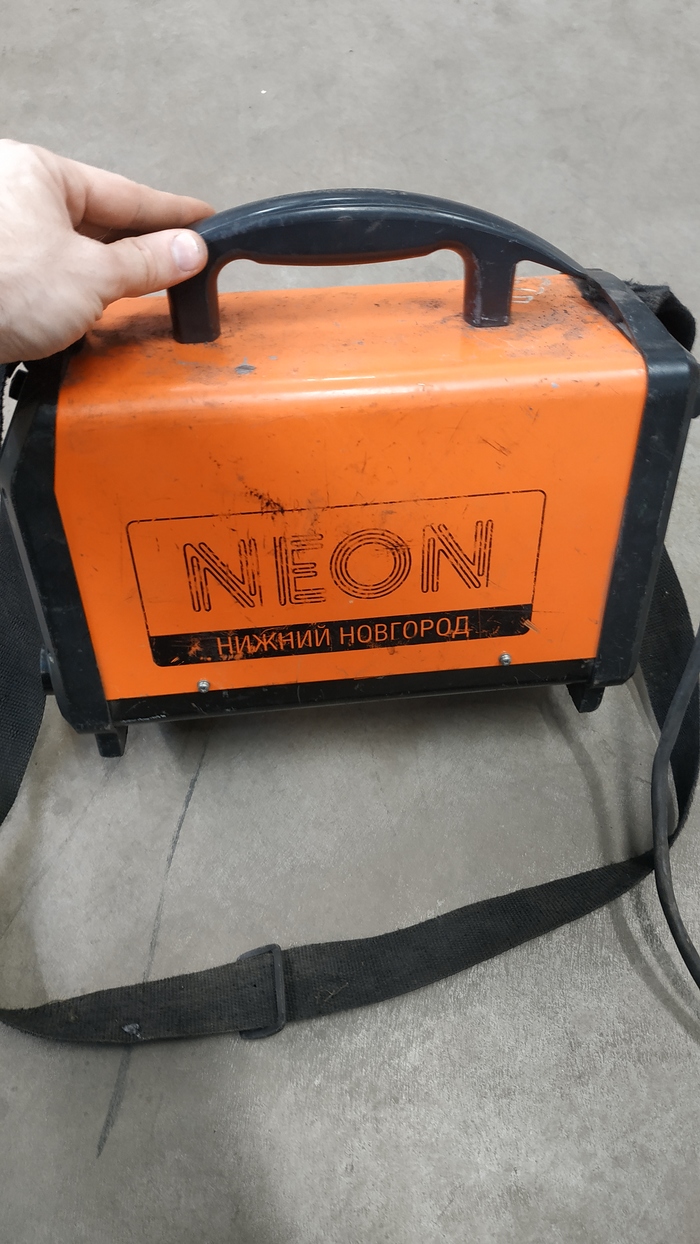

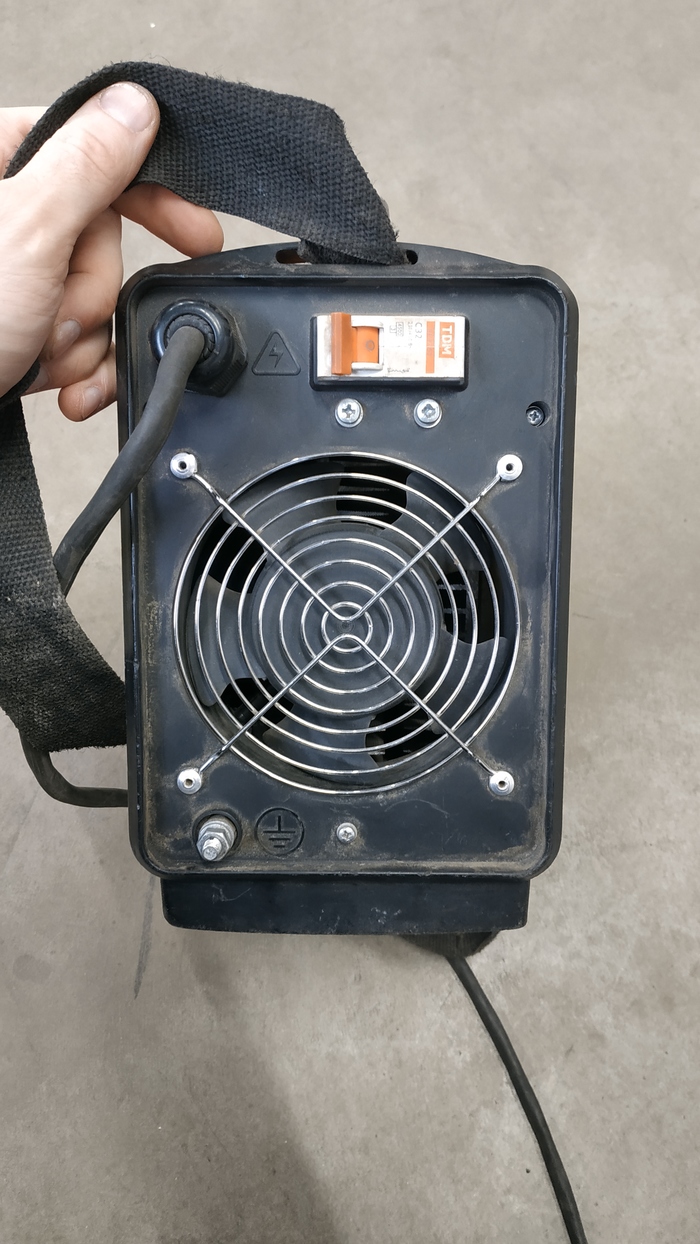

В ремонте у нас сегодня Neon ВД 181 с типичной неисправностью.
Первоначально я всегда разбираю аппарат и проверяю силовую часть и входной выпрямитель.

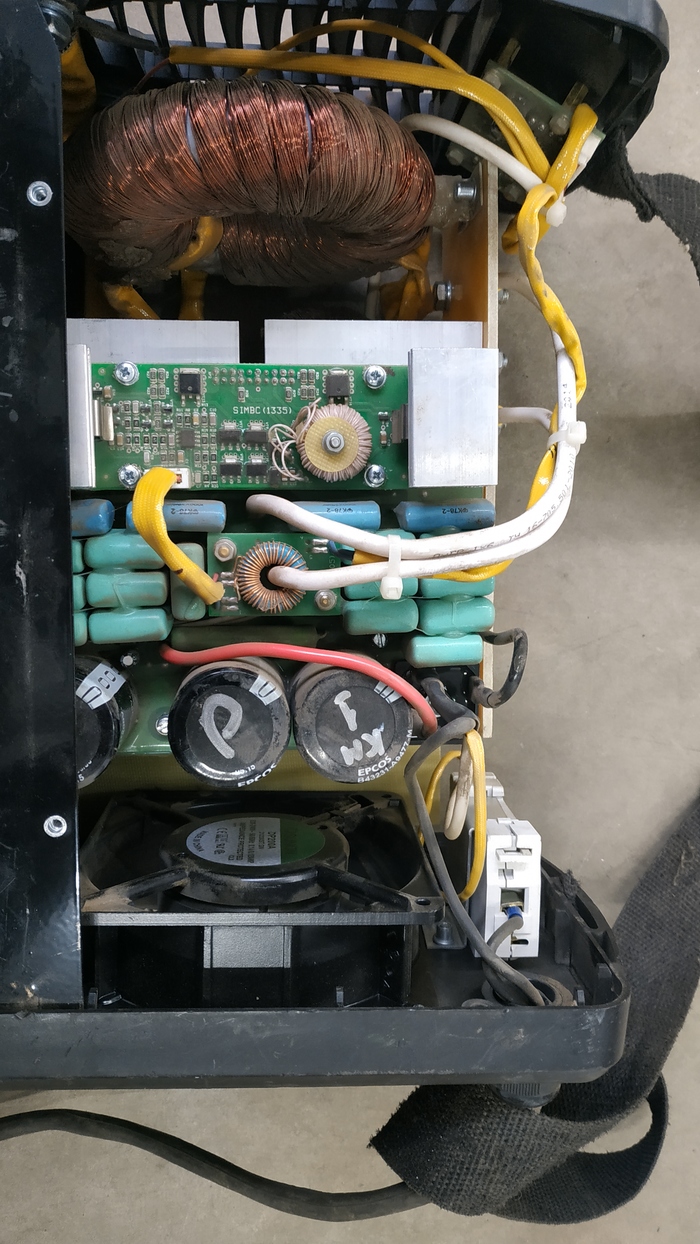

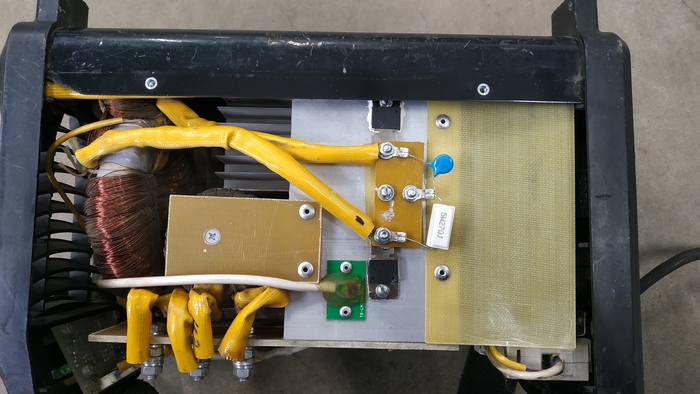

Разбираем его и делаем визуальный осмотр
Визуально повреждения никаких нету и аппарат чистый.

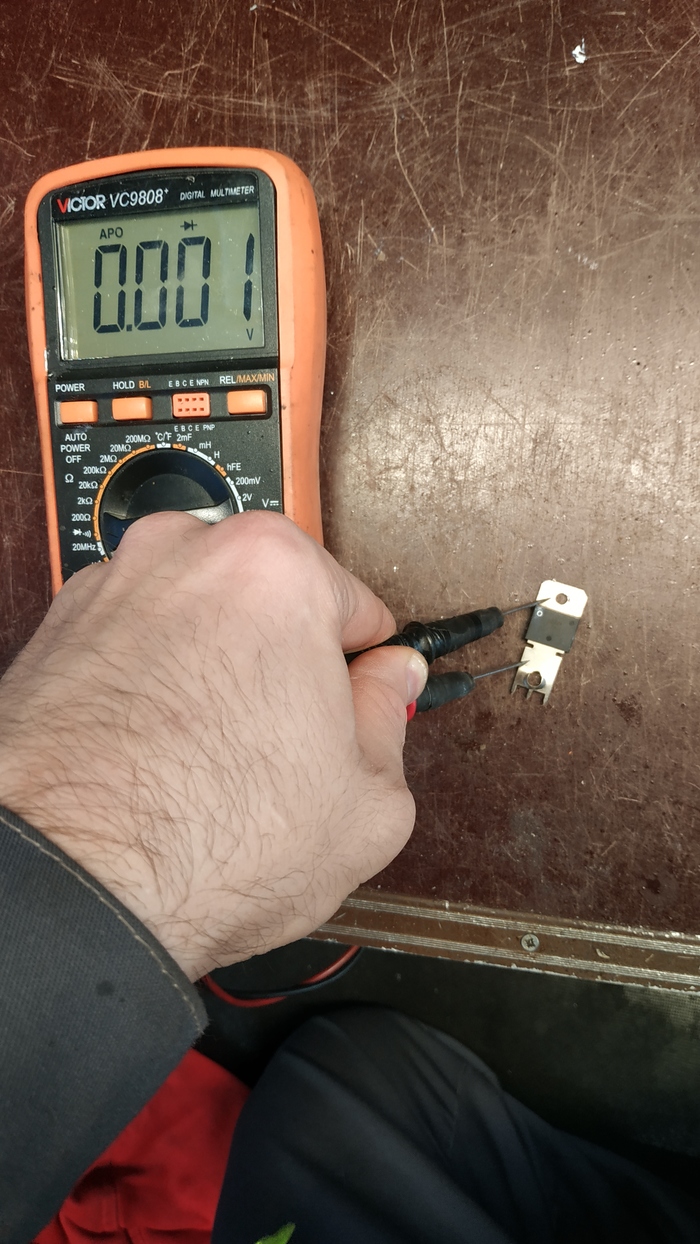

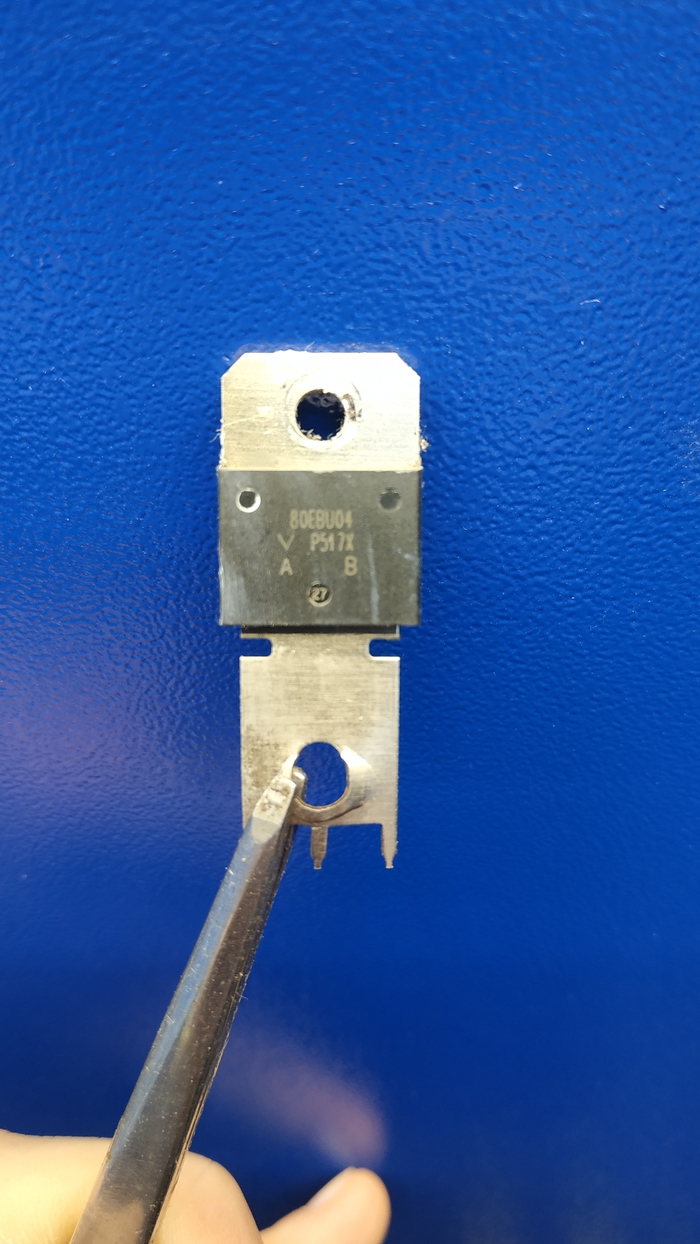

Проверяем силовую часть и обнаруживаем что один из выходных диодов пробит
С завода они стоят на 80 ампер, их всего две штуки. Следовательно аппарат заявлен на 180 ампер а выходные диоды в сумме могут работать максимум на 160 ампер. Из за перегрузки и вышел один из диодов.

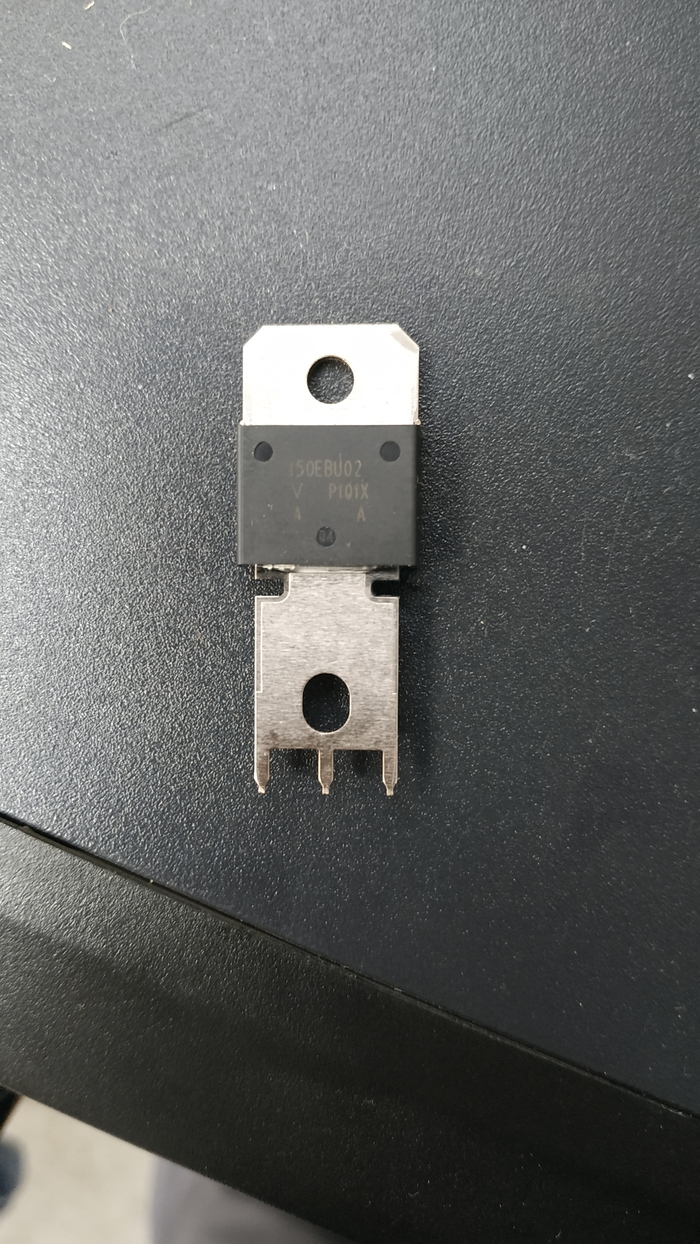

Ставим новый помощнее

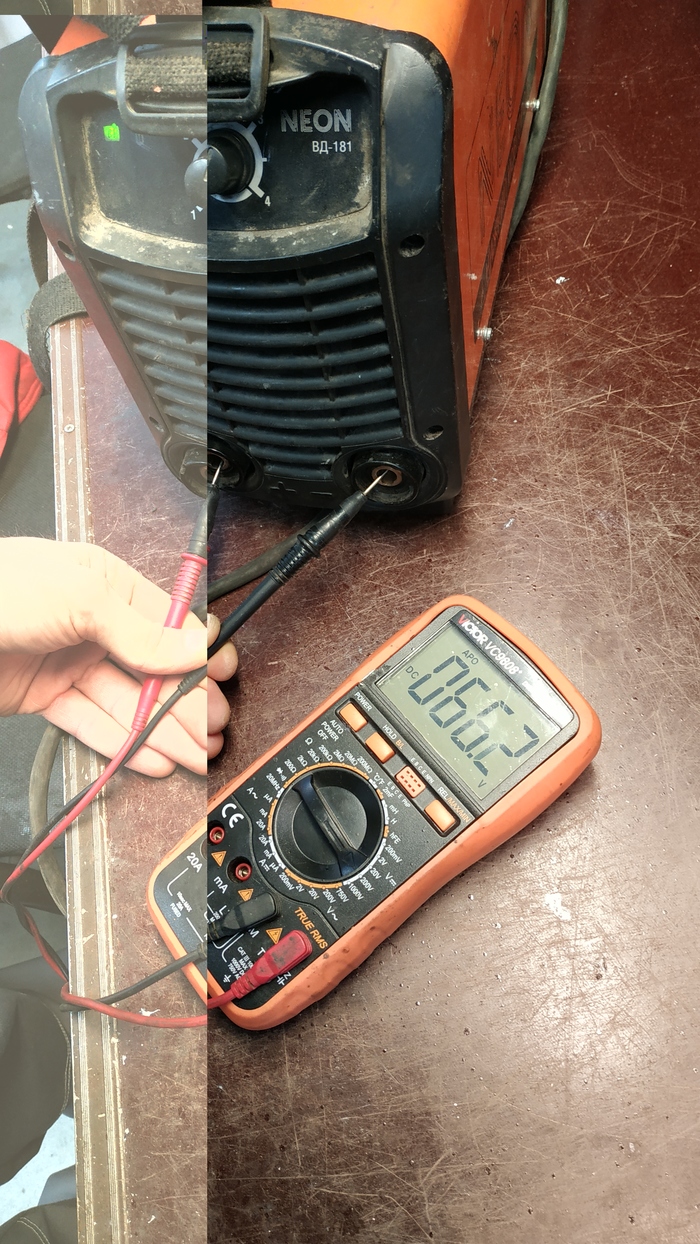

Ну а дальше включаем проверяем холостой ход и проверяем на сварке
В сварке показал себя хорошо.
Совет всем кто имеет такой аппарат замените сразу диоды а то потом придется раскошелиться возможно и на силовые транзисторы в худшем случае
всем спасибо кто дочитал до конца))
Показать полностью
11
Помогите опознать
Достались мне 2 странных светодиодных светильника. Отдали со словами не работают, посмотри, может на запчасти что пригодится.
Вообщем разобрал, проверил БП, с ним норма, соединил на прямую БП с диодами - работает. Но. Изначально, питание диодов шло через этот модуль. Инфы по номеру на плате, в интернете не нашел. Что это может быть? Насколько я понимаю, возможно это приемник ДУ?
Заранее благодарен
Показать полностью
4

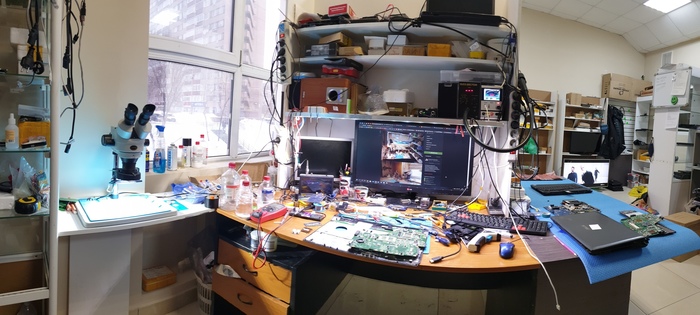

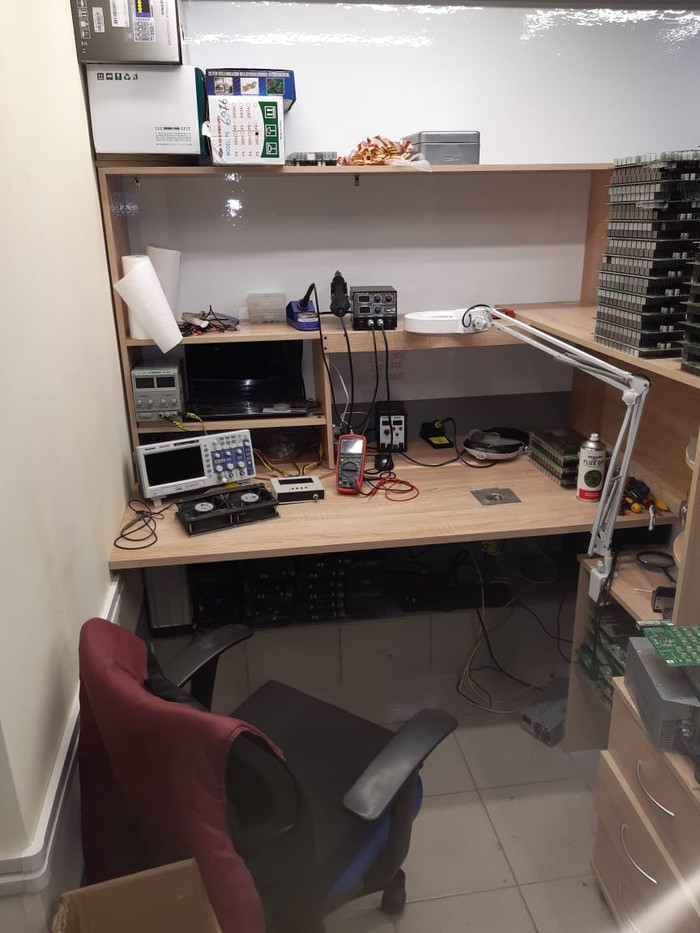

А ваше рабочее место какое?? ))3
Наш сервис, только разные рабочие места, у разных мастеров.
А ваше рабочее место на какое больше похоже?
Показать полностью
2
Непростой ремонт усилителя
Прислали к нам в СЦ усилитель sparta sa500.2 после попытки ремонта. С данной моделью я хорошо знаком, решил взяться, о чем несколько раз пожалел уже в процессе ремонта, который растянулся на несколько дней. Пришел в частично разобранном виде, часть запчастей в пакетиках, часть отсутствует.
Выглядит очень печально. Оторваны дорожки, отломаны ножки у диодных сборок, вздувшиеся конденсаторы, отсутствует большое количество деталей, у нескольких замененных предыдущим мастером деталей не соответствуют номиналы, часть деталей вышла из строя, сломан разъем для выносного регулятора громкости, отсутствует пружина и ее фиксатор на переключателе в блоке фильтров, отсутствуют термопрокладки.
Ремонт обычно начинаю с восстановления питания. Оказалось, что шим TL494 не работает и, судя по маркировке, она не родная. Поменял ее, припаял новые драйверы, резисторы и тонкими проводами восстановил часть дорожек, зафиксировав их клеем. Удивительно, что плата в этом месте относительно целая, часто в этих усилителях она прогорает в месте, где стоят драйвера, в таких случаях я ставлю на кусочке макетной платы один драйвер IR4427, который замещает сразу 4 детали.
После замены появились импульсы. Осциллограф - копия dso с аккумулятором, использую его чаще, чем нормальный стационарный, очень удобно.
Припаял новые транзисторы в преобразователе и диодные сборки, три родных, только ножки удлинил, и одну новую.
Напряжение появилось.
Поставил новые микросхемы IRS2092S, поменял в их обвязке вздутые конденсаторы, сгоревшие резисторы и пробитые диоды. Конденсаторы в этих усилителях никогда не попадались вздутые, думаю это эхо прошлого ремонта.
Припаял новые выходные транзисторы, разъем под выносной регулятор и поставил пружину на переключатель, нанес термопасту. Разъем и пружинку взял с донора. На отсутствие пружины на переключателе обратил внимание только после первого запуска усилителя, была проблема со звуком. После установки пружины звук появился на обоих каналах, но присутствовал сильный фон, похожий на ненастроенное радио.
После долгих поисков нашлись два расколотых керамических конденсатора слева от микросхемы. Было сложно найти проблему, внешне они были целые, ранее с этой проблемой в таком усилителе не сталкивался. Откинув разделительные конденсаторы между блоком фильтров и усилителем, понял, что помехи появляются уже непосредственно в усилителе. Буквально методом тыка обнаружил изменение звука в лучшую сторону при надавливании на конденсаторы.
Финальная сборка. В качестве термопрокладки наклеил каптоновую ленту. Стоит упомянуть, что также рядом с шимкой TL494 в блоке питания был поменян резистор неправильного номинала. В RC фильтре на выходе усилителя конденсатор и резистор также стояли не те что нужно, в корпусе smd у меня не было, припаял с ножками.
После ремонта обычно провожу замер на отдаваемую мощность и снимаю видео. В качестве питания использую сборку из 12 аккумуляторов LTO, при общей емкости в 70 ампер-часов, они кратковременно способны отдавать ток в 1000 ампер, при этом правда напряжение с 15 до 9 вольт проседает, шевелятся и греются провода в 50 квадратов, в такие моменты становится страшно. В качестве нагрузки подключаю мощные резисторы. На фото 200 ваттные резисторы по 4 ома, также у меня есть более мощные резисторы и в большем количестве для тестов мощных моноблоков. Тестирую на нагрузке в 2 ома на канал частотой 50 Гц. Заявлена стабильная работа в 1 Ом, но очень часто производители обманывают и усилители с заявками в 1500 ватт на канал при нагрузке в 1 ом горят при 2 омах после нескольких минут работы в половину заявленной максимальной мощности на музыкальном сигнале, а не синусоиде, бывает при 1 оме даже не успеваешь увидеть цифры на приборах, как выходит дым.
Данный ремонт отнял очень много времени, несколько раз я брался за него в течение недели, сделал этот усилитель скорее из спортивного интереса, а не ради выгоды. Ремонт для клиента стоил около 6 тысяч рублей плюс транспортные расходы. Если бы его сразу прислали нам, ушло бы 2 часа времени и цена была бы максимум 4 тысячи. Увидев усилитель, подумал, что сообществу ремонтеров должно зайти, поэтому наделал фотографий в процессе ремонта и запилил данный пост. Второй раз на данную авантюру не подпишусь.
