Аппарат приехал из г. Абинск, Краснодарского края. Приехал в компании двух аналогичных телефонов: еще один Cool и Leeco Le Pro 3. Все они уже побывали в ремонте и судя по всему ремонт не был успешным. Про Leeco чуть позже, тема для отдельного поста, а про Cool Changer-ы расскажу сегодня.
Cool Changer S1 - модель 2016 года. Совместный продукт фирм Leeco и Coolpad. Топовый процессор Snapdaragon 821, 4Gb RAM, 64Gb UFS 2.0, камеры 16 и 8Mp, NFC, инфракрасный порт, USB Type-C, быстрая зарядка QC 3.0, аккумулятор 4070mAh, 5,5 дюймов IPS экран, динамики дизайна Harman Kardon, металлический корпус. В общем, приятный шустрый аппарат с большим выбором альтернативных прошивок вплоть до Android 10.
Диагностика не заняла много времени, достаточно было визуального осмотра под микроскопом, чтобы понять насколько все печально...

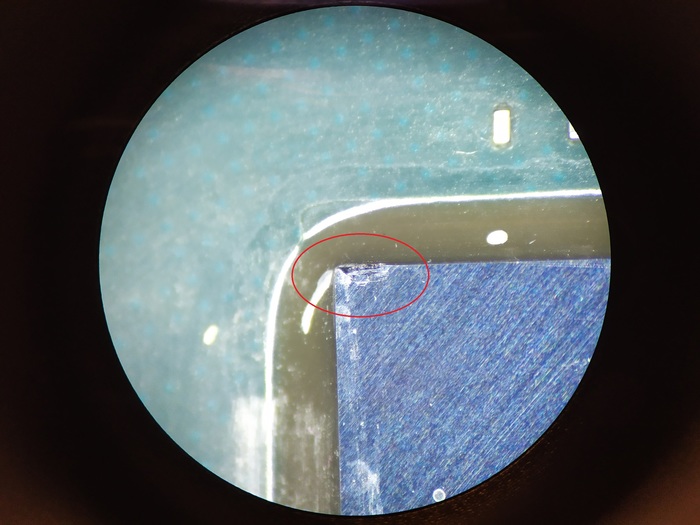

На черном Cool Changer отсутствовал вспомогательный контроллер питания PMI8996, а также оторваны несколько контактных площадок под ним.
На первый взгляд показалось что ремонт будет достаточно простым: восстановить пятаки и установить новый КП, который, кстати был заранее приобретен самим хозяином аппаратов и прислан вместе с ними. Я уже начал было зачищать контакты для восстановления, определять пустышки и значимые, используя бордвью и схему от Xiaomi Mi 5S Plus и тут обнаружил короткое замыкание, которое поставило жирный крест на ремонте данной материнской платы.
На бордвью хорошо видно, что замкнутая линия питания уходит прямиком в процессор и как оказалось, это питание видеоядра. Оставалась надежда, что замкнут один из нескольких конденсаторов в этой цепи, но подача напряжения в цепь и фризер не выявили их аномального нагрева. Ну и последнее допущение: во время пайки КП, пригрели проц и под ним слиплись шары. Чтобы проверить эту версию, придется дергать проц...
На подошве процессора в цепи питания видеоядра установлены еще 2 конденсатора, которые при замере показывают КЗ! Ну вот еще одна, мааааленькая надежда, что пробиты именно конденсаторы. Удаляем конденсаторы и...... Увы, чуда не случилось((( короткое замыкание никуда не исчезло, а значит этой материнской плате после согласования с клиентом присваивается статус - донор!
Материнская плата золотого Cool Changer-а имела еще более печальное состояние:
Практически все элементы из обвязки КП были в коротком замыкании, а на первом фото этой группы видны шарики припоя на элементах обвязки процессора. Со слов клиента этот аппарат потух при просмотре видео с Youtube и при попытке включить или зарядить давал циклическое вибро. Так, запоминаем исходные симптомы!!!) Также, хозяин пояснил откуда взялись такие характерные повреждения на конденсаторах вокруг КП, оказывается сам контроллер планировалось срезать фрезой... Ну да ладно, у нас есть донор, будем восстанавливать обвязку, а КП лучше поставим новый!
После восстановления обвязки и установки новой микросхемы PM8996, короткое замыкание по основным линиям питания чудесным образом исчезло. И это радует) Пробуем включать, но реакции на кнопку в виде вибро или изо на экран нет. Есть подозрения, кто виновник и чтобы проверить версию подключаем аппарат к компьютеру:
Так и есть, телефон в режиме EDL и при попытке обратиться к UFS выдает ошибку. Такое поведение возможно если UFS отсутствует, неисправна или у нее нарушен контакт с платой (процессором). Ставлю на последнее, поскольку микросхема UFS расположена прямо под контроллером питания на обратной стороне платы. Снимаем UFS и пробуем прочитать ее через программатор:
Микросхема жива и прекрасно читается. Катаем шары и ставим на место.
А тут смотрим видосик и припоминаем исходные симптомы, которые озвучил клиент:
Ну вот, наконец то мы привели аппарат в исходное состояние! А теперь будем искать причину, по которой телефон попал в ремонт. Поскольку есть вибро, значит проходит первичная инициализация материнской платы, но изображение не появляется, а происходит ребут и повторное вибро. Возможно неисправен дисплей или цепи его питания. Отключение экрана проблему не решило, значит проблема на материнской плате. Функцию контроллера питания экрана и подсветки выполняет микросхема PMI8996 и короткое замыкание было обнаружено в ее обвязке на одном из конденсаторов.
Как видно из схемы в коротком линия питания экрана VSP, а это напряжение формирует как раз PMI8996. Вот он и есть виновник первичной неисправности. Ставим новую микросхему.
Проверяем режим быстрой зарядки

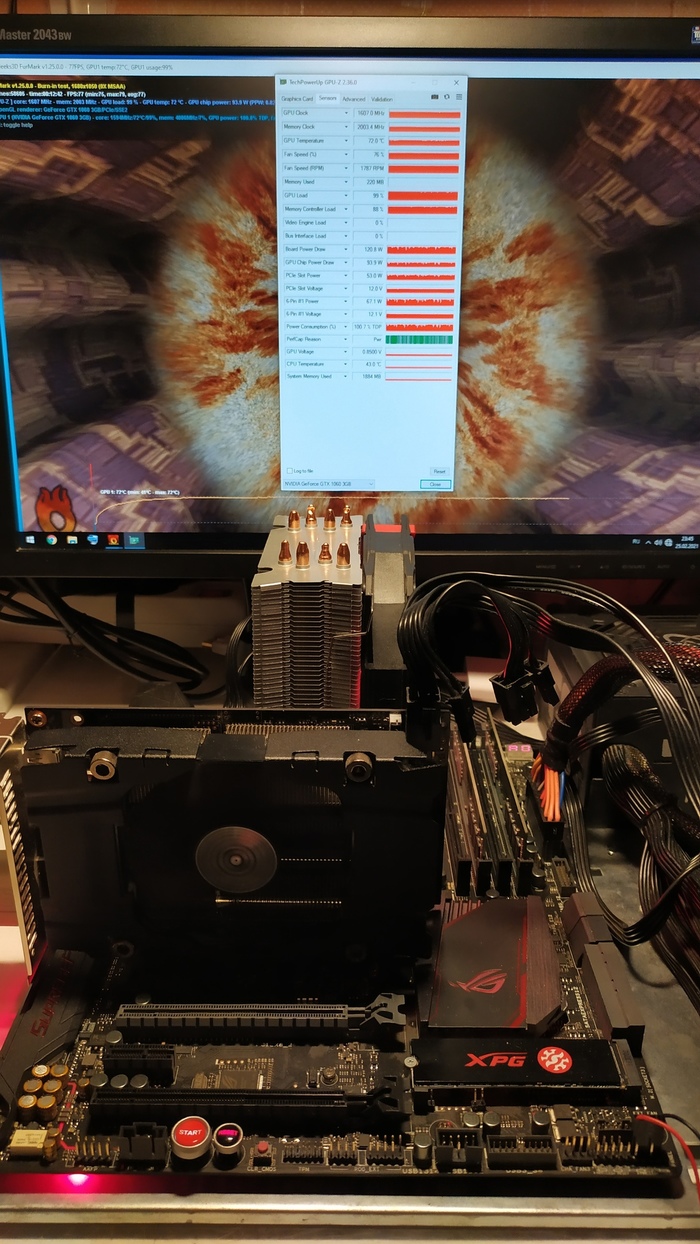

А также нагрузим проц 3D Mark-ом, чтобы убедиться в стабильности работы
Заключение: пользовательские данные не пострадали, аппарат показывает хорошую производительность и стабильность работы при умеренном нагреве.
