Всем привет, продолжаю рубрику воскрешения фототехники. Прислали на эксперименты такой вот набор "собери сам". Отличный объектив Sigma 24-70 2.8 HSM искупавшийся в морской волне, предварительно разобран в сервисе, ремонтировать не стали так как шансов было мало. Шансы и правда были не большие, но мне самому было интересно, а смогу ли собрать, да еще чтоб заработал.

В прошлом сервисе приговорили диафрагму и мотор фокусировки, они просто заклинили и закисли. Морская вода очень агрессивная для такой нежной техники, сожрет и не заметит.

Диафрагма механическая, винты закисли и пришлось высверливать. Потом долго отмачивал от окислений лепестки.

Сверху процесс разбора, снизу уже собрана. Все следы убрать не удалось, а красить ее нельзя, краска отлетит и попадет на линзы. Оставил так. Хорошо бы ее заменить, но доноров я не нашел за 2 месяца. Спасибо заказчику что дал достаточно времени для ремонта, процесс не быстрый учитывая что результат непредсказуем.

Дальше под разбор идет ультразвуковой мотор фокусировки, он встроен в корпус.

Тут как и ожидаемо всё плохо, промок насквозь.

Отмачивал в спирте, хуже ему уже не будет

Статор мотора, вот этот с гребенкой, аккуратно шлифовал на зеркале мелкой наждачной бумагой. Медь съело, при шлифовке требуется аккуратность и соблюдение плоскости поверхности. Ответная часть, ротор который вращается от этой гребенки, сохранился хорошо, противозадирное покрытие не пострадало и это уже хорошие новости.

Привод фокусировки в общем виде, кольца укладываются бутербродом один на другой.

Ограничение в 25 картинок не дает показать весь процесс ремонта, приходится останавливаться только на интересных моментах. На верхнем фото в правой части расположен магнитный датчик с лентой, нежные элементы и к счастью они не пострадали.

Далее переходим ко внутренним элементам конструкции и линзам.

Передняя часть и линза не пострадали, отмылись хорошо.

А вот внутренние линзам на верхнем фото повезло меньше. Производитель сэкономил, линзы из оптического пластика, просветляющее покрытие держится не очень хорошо. Мутный ореол вокруг линзы не удалось убрать, а с другой линзы сошло покрытие.

Линзу пришлось искать, после первой сборки и проверки качество картинки оставляло желать лучшего.

Механика зуммирования и фокусировки в отличном состоянии, анодирование спасло металл от коррозии.

При сборке обязательно использование резьбового герметика, иначе при эксплуатации направляющие втулки раскрутятся и всё заклинит.

Так как собранного объектива я не видел, фраза "собрать в обратной последовательности" мне не подходит, собирается всё в логичной последовательности. Спасибо сервису в котором разбирали объектив, они заботливо наживили все винты на свои места.

Внутренний пострадавший линзоблок нашелся от версии Canon, они одинаковые. Диафрагмы разные, лепестки изготовлены зеркально.

Ремонт закончен, но объектив пока у меня так как в ремонте еще один объектив с одного затопленного рюкзака.

Критика, советы и вопросы как расправится и куда деть поломанную фототехнику можно обращаться по адресу:

z8ss@yandex.ru

или

https://vk.com/eighthson

Зовут меня Сергей, работаю в Челябинске.
Спасибо за внимание, всем удачи)

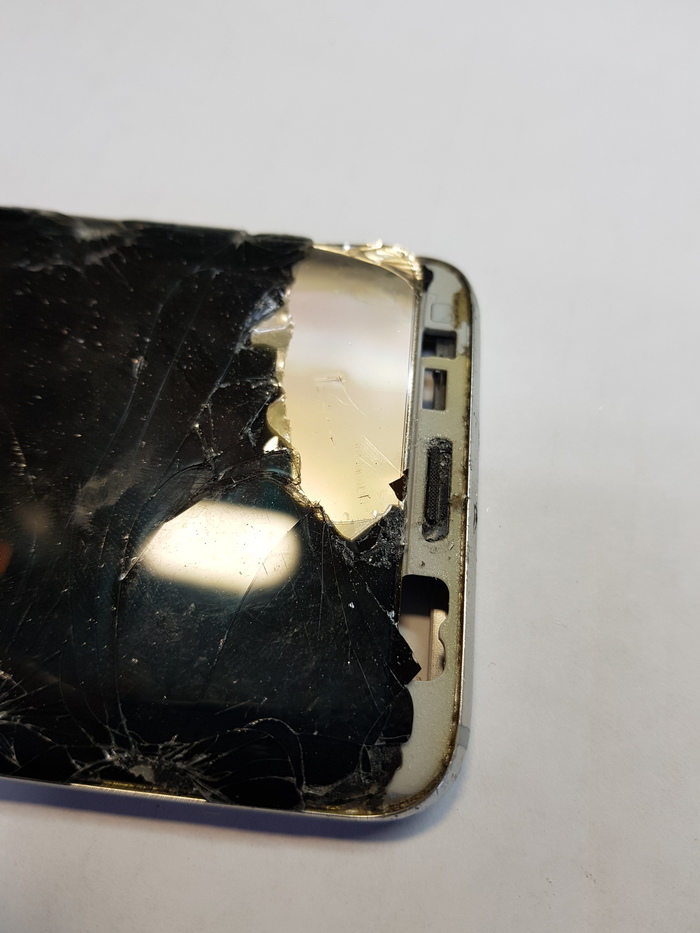

Попал тут ко мне в ремонт iPhone 11. Как обычно это происходит, упал. Человек хочет сам заменить дисплей, но просит перекинуть микросхему с оригинального дисплея, на новый, дабы он определялся как родной. Ну, и кинуть пару дорожек, а то шлейф динамика надорвался, и динамик не работает.
Сам пост больше как отчёт для клиента, да и для остальных, кто к ремонту отношения не имеет, дабы было понятие что далеко не всё что кажется простым, так уж просто.

Начнем с действительно простого.

Вообще, до этого не приходилось перекидывать микросхемы на шлейфе дисплея. Большей части клиентов это не нужно, а тут прям эксклюзив. Что интересно, саму микросхему перекинуть не проблема, за исключением того, что бы защитить сам дисплей. В принципе, это было решено парой кусков картона с прорезью под шлейф. Если вдруг есть для этого какие-то особые приспособы, киньте в комментах ссылку.

Поставил. Работает, ошибок нет. В принципе ничего сложного, операция простая. Единственное не люблю паять такие шлейфа от яблока, чуть перебавил температуры, и покрытие полностью слезает, или идёт пузырями. Снимаешь его, на вид получается колхоз, но, работает.
А теперь к чему вообще этот пост.
Клиент при сдаче показал шлейф (фото будет ниже), и сказал что всего то, там пара дорожек (нет), и это ерунда (как обычно). Фейс айди работает (на самом деле нет), а вот динамик не работает.

Т.к. телефон был разобран, я ринулся сначала перекидывать микросхему, и не обратил внимания на один момент. Отпечатки на камере и датчике, что не есть гуд.
Благодаря посту пикабушника Firma, за что отдельное спасибо, нам известно, что похоронить фейс айди положив шаловливый пальчик на датчик, проще некуда.

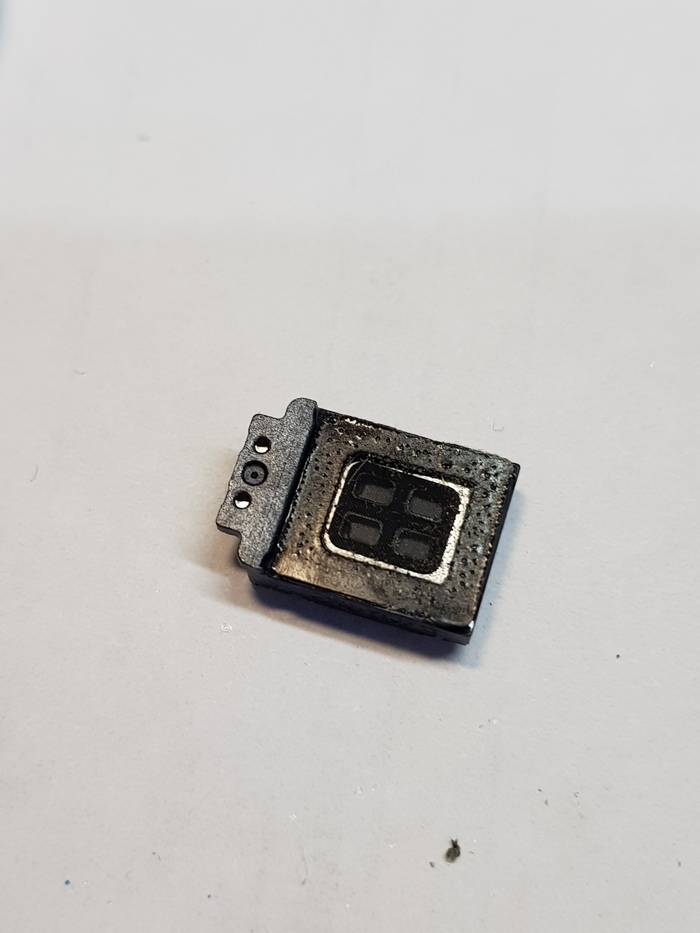

При поверке фейс сказал:

Общаться не возжелал, хотя и ошибки о смерти при загрузке тоже не было. Остался шанс что клиент не похоронил датчик, а дело в надрыве шлейфа.

Сам шлейф не дешёвый. И все осложняет что без него фейс айди работать не будет, да и нет его в городе вообще.
Зачищаем, и становится видно, что дорожек не две, да и сам шлейф двусторонний.

Плюс ко всему некоторые слои замяты и замкнуты между собой, такое бывает когда шлейф рвется. Толщина мелких дорожек меньше волоса.
Расчищаем, разделяем слои, заливаем зелёнкой.
Выглядит колхозно, утирая слезы позора, кидаю перемычки.

Ну и как обычно, в пылу работы забыл пофоткать процесс, и после победы на тремором, дергающимся глазом, и проклейкой каптоновым скотчем для крепости, получаем оттакенного Франкенштейна.

Проверка работы проходит успешно.

Все работает.
Будет ли работать дальше? Определенно будет, если не захочется изуверствовать над шлейфом.
На все про всё ушло часа два неспешной, причем из них минут 15 на микросхему, а остальное шлейф. Много? Я считаю много. Но это больше связано с тем что руки торчат не из того места откуда надо, да и со шлейфами у меня всегда так.
Мастерам удачных ремонтов, клиентам хороших мастеров!
