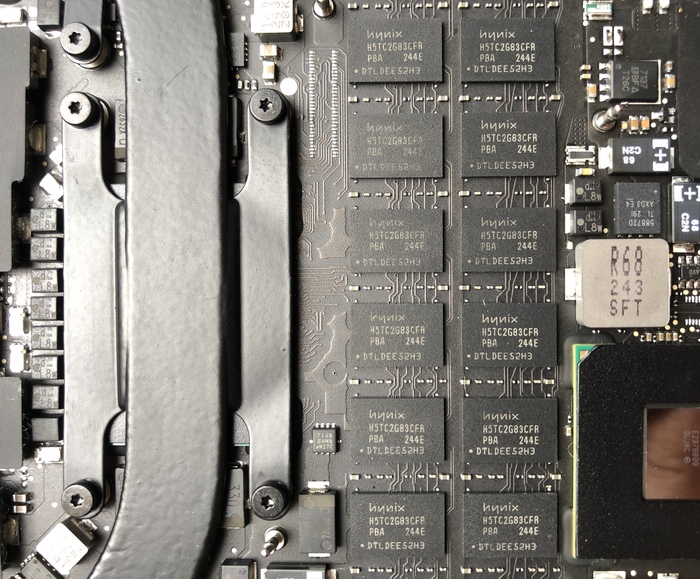

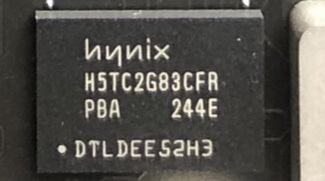

Всем привет. Накануне включаю ноутбук и экран ничего не показывает в ответ только 3 сигнала. Начал гуглить, прочитал что проблема оперативной памяти. Даже нашёл видео где чувак открыл крышку протёр планки оперативной памяти, вставил обратно и у него все заработало. Радостный решил открыть крышку протереть планки и каково было мое удивление чтоб планок нет! Память распаяна прямо на материнской плате. И тут соответсвенно я приуныл. Нашёл одну банку которая диско греется. Предполагаю что проблема в ней. И собственно вопрос по запчасти. Пытался искать на различных сайтах запчастей и безуспешно. Какие-то циферки да и не одинаковые. Можно ли заменить чип если не совпадает циферки «244Е» что это за обозначение. Спасибо за внимание и помощь.

Достался мне блок питания RD6006. Обзоров на него полно, и я давно мечтал о таком. Особенно, учитывая, что блок, которым пользовался до этого, постоянно заставлял меня страдать от комплексов неполноценности.

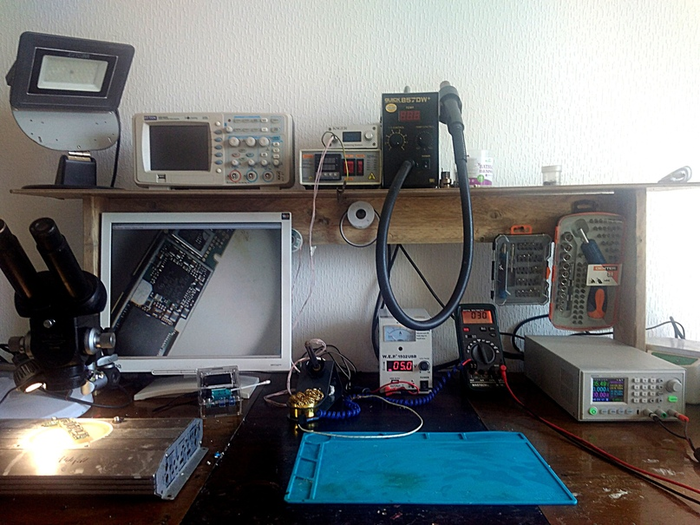

Без лабораторного блока питания в мастерской никак. Запитать устройство, проверив, какой ток оно потребляет, зарядить аккумулятор, найти пробитый элемент на плате, на котором высаживается весь ток, это только ничтожная часть того, для чего он нужен. (Спасибо, Кэп)

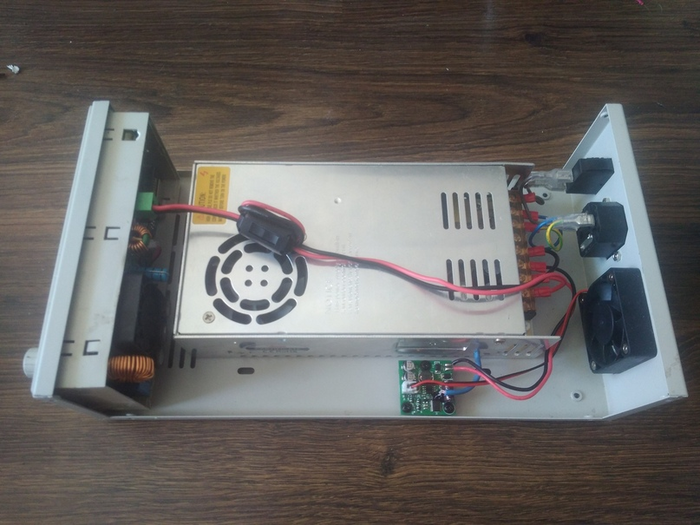

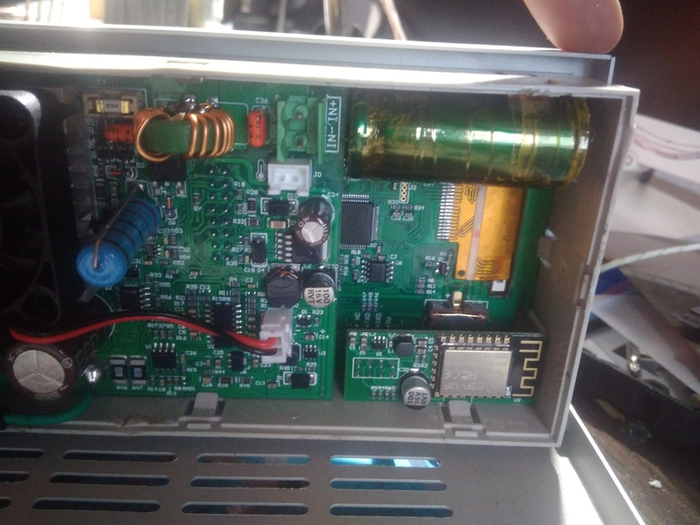

Блок этот состоит из силового источника питания, и понижающего преобразователя, который и выдает нужные параметры напряжения и тока. В аппарате целых четыре термодатчика. Один измеряет температуру мозгов, другой силового блока. При необходимости, они включают вентиляторы. Еще один вентилятор работает на выдув. Он питается от своей платы, тоже с термоконтролем.

А вот четвертый датчик меня озадачил. Он располагался внутри корпуса на длиннющем проводе, и, как оказалось, был нужен для контроля заряда аккумуляторов. Но, никакого способа вытащить его из корпуса и прилепить к батарее не было предусмотрено. К тому же, в софте была лишь функция отображения его температуры, но не отключения при перегреве. Похоже, китайцы, уже почти закончив проектирование хорошего устройства, решили отметить это косяком с какими-то нехорошими веществами, и дальше ход их мысли пошел не туда.

Ладно. Вывести разъем для датчика не проблема. Что касается софта, я нашел кастомную прошивку, намного более функциональную, чем оригинал. Эта проблема там тоже решена.

Конечно, блок захотелось доработать. (Он и так хорош, но шило в одном месте не давало сидеть) Во первых, я поставил варистор на вход силовой части, а то, его забыли допаять. Варистор — это устройство, которое резко снижает сопротивление, если прилетает высоковольтный импульс. Скачок напряжения, он берет его на себя, и выбивает предохранитель раньше, чем сгорит блок.

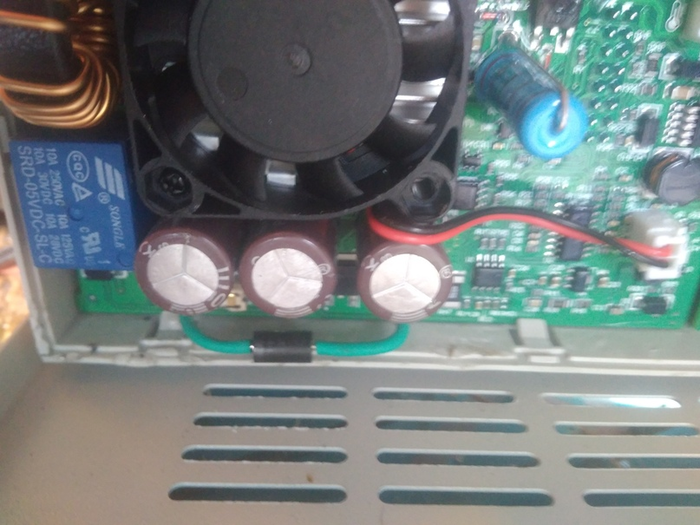

Недостаток импульсных блоков питания — большая шумность. Электрическая, конечно. Ведь они работают, генерируя высокочастотный переменный ток. В результате, сколько не фильтруй напряжение, на выходе есть пульсации. Чтобы снизить помехи, я допаял керамические конденсаторы на 100в 0.22мкф параллельно всем крупным конденсаторам во вторичной цепи. Дело в том, что электролиты плохо поглощают высокочастотные помехи. Правда, блок грамотный, и там уже были пленочные конденсаторы, но кашу маслом не испортишь. У конденсаторов есть ESR - эквивалентное последовательное сопротивление, и чем их больше, тем оно в итоге меньше.

Между силовой частью и мозгами я засунул ферритовую бусину, так же фильтрующую помехи. Это дало свой эффект. Осциллограф показал, что выбросы значительно сгладились.

Настала очередь мозгов.

На выходе стоят достаточно большие электролиты. Это не очень хорошо, так как, если поставить ограничение тока и большое напряжение, то заряда в них хватит, чтобы что-то выбить раньше, чем сработает токовая стабилизация. Но, в импульснике неизбежно, иначе будут огромные пульсации. Тоже добавляем керамику.

На входе вписался конденсатор 100в 1000мкф. Вместе с ферритом он образует отличный LC фильтр. Плата вполне грамотная. Видно, что там и так есть фильтр из дросселя и оранжевых кондеров. И, все таки, с доработкой стало лучше.

По входу и выходу я поставил супрессоры на 68 вольт. Супрессор — это что-то вроде мощного стабилитрона. Диод, который открывается при превышении напряжения, и рассеивает энергию выброса в тепло. (В чипдипе идут как "защитные диоды")

Они бывают односторонние, как обычный диод, и симметричные (по сути, внутри корпуса два диода включенные встречно-последовательно). Я поставил односторонние, получив заодно защиту от переполюсовки. (Надо сказать, она меня спасла, когда после бессонной ночи закрутил провода в коннектор не той стороной.)

Супрессор на выходе призван защитить блок от сюрпризов вроде индуктивной нагрузки, которая при отключении запросто выдает разряд в сотни вольт.

Вспоминаю, как собирал катушку тесла. Когда она работала, электрической дугой било вообще от всего. Даже от предметов, никак к ней не подключенных.

Вентилятор блока питания перевернул на нагнетание, так как с противоположной стороны вентилятор работает на выдув. Будет логичнее, если поток воздуха будет направлен в одну сторону.

Параллельно керамическим конденсаторам питания логики на 3.3 и 1.6 вольта добавил танталы. Опять же, более чистое питание снижает вероятность непонятных глюков. Потыкал осциллографом. Правда, стало лучше.

Зачем-то покрыл платы лаком plastic71. Есть у меня такая мания. Вроде избыточно, но на деле это приносило пользу. Блок питания уже гонял на мокром балконе, испытывая прототип нагревателя ИК станции, а уж что пережил паяльник в полевых условиях и рассказывать страшно. При необходимости, лак легко снимается.

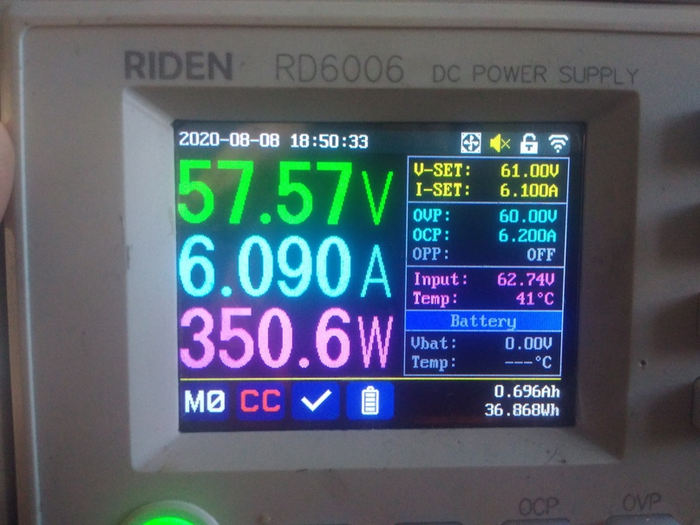

Блок питания - просто монстр. Долго пытался его перегрузить, подключив нихромовую спираль. Часами он выдавал 350 ватт, демонстрируя полное безразличие к тяготам судьбы.

На этом история не закончилась. Я думал, что не помешало бы иметь про запас линейный блок. Скажем, на случай отладки каких-нибудь чувствительных усилителей.

И досталась мне вот такая кака.

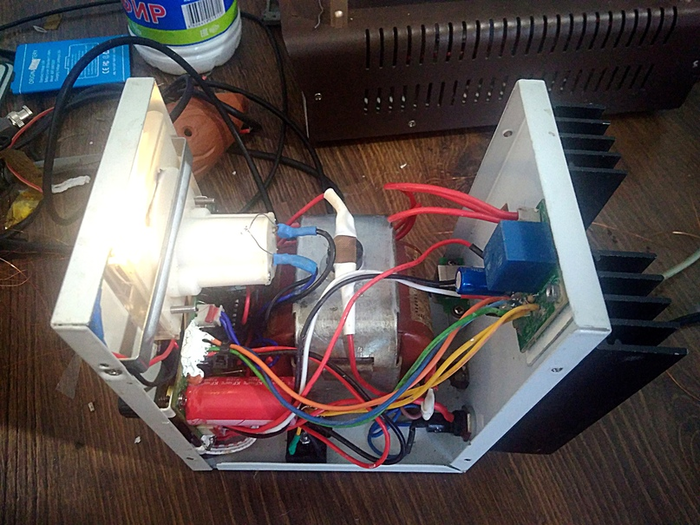

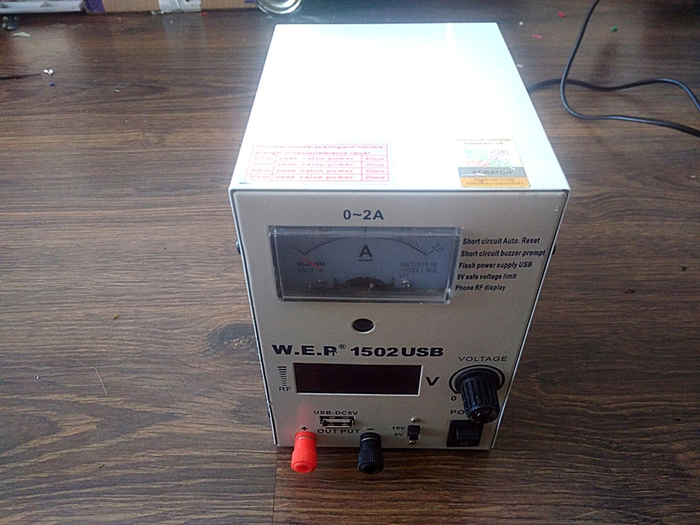

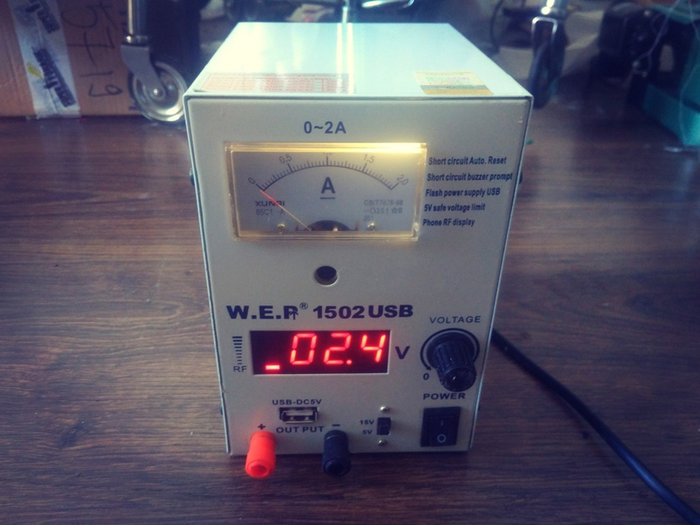

Без радикальной переделки, устройство представляет собой прикуриватель. Причем, одноразовый. Хотя, производитель заявил, что блок выдает два ампера, но уже при одном трансформатор нагрелся до двухсот градусов и начал плохо пахнуть, а транзистор на задней стенке покрылся красивыми цветами побежалости.

Перебарывая брезгливость я полез полировать какашку. Ведь "Разрушители легенд" уже доказали, что это возможно. Мне нужно было закрыть гештальт.

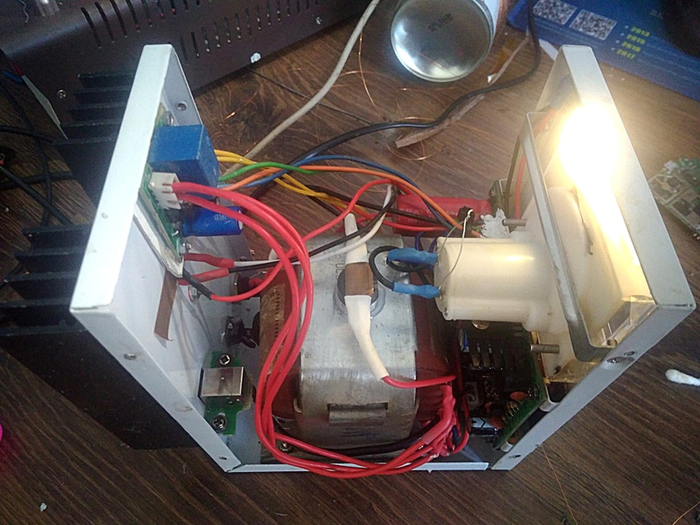

Купил нормальный трансформатор. Что интересно, у этого блока даже нашлось реле, переключающее обмотки при разных выходных напряжениях. Благо, у транса были нужные выводы. Это нужно, чтобы линейный стабилизатор работал при меньшем перепаде напряжения, и рассеивал меньше тепла.

Вроде примитивная штука, а времени ушло…

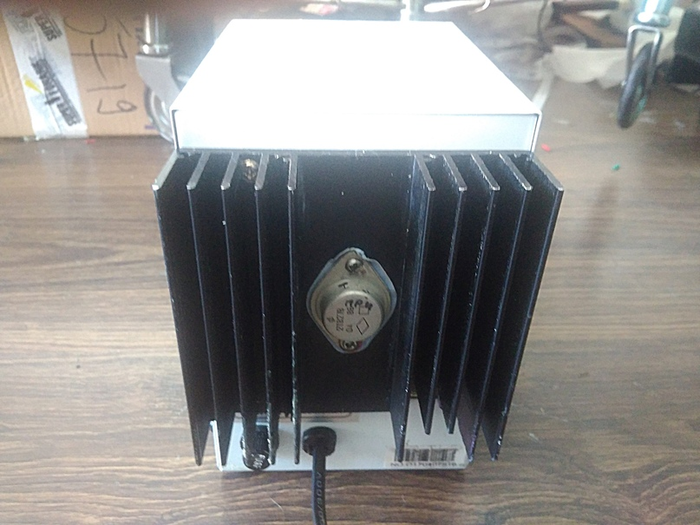

Сгоревший транзистор заменил на брутальный советский, поставив его на радиатор.

Все конденсаторы, уже по привычке, зашунтировал керамикой, и, так же, впихнул супрессор. А стрелочному осциллографу амперметру сделал теплую ламповую диодную подсветку.

Блок был настолько ущербным, что для амперметра пришлось делать самодельный шунт, чтобы он показывал ток, а не погоду на марсе. И, все же, я добился своего, получив нормальный, не перегревающийся линейник.

К покупке подобные блоки на 15в 2а категорически не рекомендуются. (Ладно, достался с большой скидкой). Без доработки он не годится даже для самого мягкого использования. Но, если исправить откровенные косяки, то получается нормальный рабочий блок.

Теперь он дополняет коллекцию.

И это может быть полезно. Импульсник, даже с доработками, дает некоторый шум. Если поставить полвольта, и подключить наушники, то его слышно. Линейный блок от этого свободен.

(А еще, два блока бывают очень нужны в случаях, когда нужно проверить какую-то отдельную линию питания. Например, как-то отлаживая квадрокоптер не нашел питания 5 вольт на плате. КЗ не было, но плата не работала. Тогда, запитав её от одного блока, подал 5в с другого и убедился, что это решает проблему. Далее, оставалось только заменить импульсный стабилизатор.)

Теперь можно жить. Минимальный набор есть. :)

Источник

Принесли ноутбук после водных процедур.

После очистки зоны, найден прогар в цепи 19 вольт.

Съемка камерой телефона Xiaomy Redmi 8 - 48 MP, достаточно недурно.

Прогорел текстолит на два слоя, спеклись земля и 3.3 вольта.

Схема была куплена в интернете, плата новая Wistron Selek N18P 18825-2 и ещё не изучена.

Схема с дорожками, вернее некоторые части схемы в картинках, были позаимствованы из закрытых источников.

Плата не стартовала.

Очищено место прогара, удалены следы кофе.

Под микроскопом разделены слои.

Первое включение дало напряжения 1.2, 3.3 и 5 вольт по всей плате.

Включение было без вентиляторов,дисплея, радиаторов, памяти ddr4 и периферии.

Напряжения появлялись и пропадали.

Подключы вентиляторы, ddr4, радиаторы.

Дисплей не подключал.

При нажатии кнопки питания плата стартовала, крутились фаны, были напряжения где положено.

Сигнал runpwrok не приходил к CPU.

Подключил матрицу, пробую включать.

Плата стартует, фаны крутят, напряжения есть, дисплей показывает лого Делл и уходит в режим диагностики.

Сигнал runpwrok приходит на CPU.

Ранее на ноутбуке была ОСь Виндовс 10 про.

Но все попытки запустить её не увенчались успехом.

И восстановление, и перезапись mbr и иное колдовство...ничего.

Ставлю с флешки Виндовс 10.

Ноут стартует и система запускается.

Но:

- нет звука

- вайфай ловит плохо

- видео интелевское

Думаю помер PCH мост или GPU.

Оба горячие на касание рукой, Аида показывает 80-95 градусов диод PCH.

Думаю сжёг когда без радиаторов включал.

Думал около часа.

Решил собрать ноут в кучу.

Вырезал немного сгоревшего шлейфа клавиатуры и собрал детали в корпус.

Запустил ноут, скачал из интернета на хреновой скорости из за тормозного и слабого вайфая.

Подключил временно блютуз клавиатуру и мышь.

После установки драйвера Nvidia появились и звук и GPU gtx 1650 появилась в оборудовании.

Появилось управление яркостью матрицы(ранее не было).

Сейчас тестирую, видео, бенчмарк, игры, музыка.

Температуры на idle 58 максимум.

В играх до 86 градусов.

Что было когда не хотела идти загрузка и циклично шла перезагрузка я не знаю.

Сейчас работает все, кроме клавиатуры, которая заказана и скоро будет заменена.

Вытащил клавиатуру, путем срезания пластиковых шпилек.

Как придет новая, буду ставить на термоклей.

Какую лучше нанести термопасту, а то при нагрузках сильно греется процессор и графический чип Nvidia.

Ноут жутко тормозит и бывает зависает, что даже кнопкой питания не выключить его и не сбросить.

Думаю может обновить БИОС или PCH мост перекинуть другой.

Кто то сталкивался с тормозами при работе от 20-ти минут?

Или может поиграться с драйверами Nvidia, может какие то дрова меньше нагружают графический проц, и не будет тормозов и зависаний.

Какие напряжения проверить, и как можно уменьшить напряжения, идущие на процессор и GPU -чтобы ноутбук не разгонять, а то каким то оверклокером себя чувствую.

Хоть и игровой ноут, но не хочется его пропекать...
