Сегодня расскажу про замену стекла на Samsung Galaxy Note 8. Первая лопата, которую полюбили многие)

Я прям представляю как Ли Джэ Ён копал картошку на даче у своей бабули, когда на его новый s8+ упало колесо от трактора, расплющив его и сделав в 2 раза больше. Ли посмотрел на все это и добавил: "Огонь, осталось только стилус запихнуть"

Восьмая серия сама по себе легендарная. Такие объёмы продаж не снились даже самой Самсунг. Эти телефоны были везде. При этом стоили как локомотив. А это, на секундочку, 2017 год. Спустя целых 3 года после фееричного скачка доллара до 80 рублей. Времена, когда флагманы стоили косарь баксов. Сейчас они стоят в 2 раза дороже и при этом не вызывают такого сильного восторга. Но это нормально, времена меняются. Не всегда же инновации пилить. Прогресс - штука цикличная.

Закругленные края корейцы показали ещё в galaxy note 7, но владельцев этих телефонов перестали пускать на самолеты и они остались только в одной Корее)

Поэтому по-настоящему закругленные края любители лопат опробовали именно в Note 8. Шустрый, большой, зарядки хватает на день и экран пушка. Расхватали эти телефоны быстрее чем владельцы самсунга успели моргнуть. И трубка все ещё в строю и хорошо себя показывает.

Именно такой боец попал ко мне в руки.

Пока непонятно куда его поцеловал асфальт? А так?

Прилетело не сильно. Изображение показывает без дефектов, а значит можно заменить только стекло.

У Note 8, так же как и у s8+ есть отдельный слой тачскрина, который любит умирать от любого чиха, поэтому эти две модели нужно переклеивать максимально аккуратно, иначе влетим на замену тача в половину стоимости переклейки. А нам этого не надо)

Приступим.

Спиливаем края и заводим струну между стеклом и матрицей.

Затем медитативно пилим пока не снимем битое стекло, оставив только матрицу в раме.

Теперь выклеиваем дисплей из рамы.

Чистим матрицу и проверяем ее на тестере.

Супер, можно склеивать матрицу со стеклом.

Сначала закидываем все на специальную форму и чистим матрицу, чтобы не было ни малейшей пылинки.

А затем отправляем этот бутерброд в вакуумную шайтан-машину и прессуем.

Выгоняем пузыри в барокамере и дисплейным модуль готов.

Наклеиваем новые влагозащитные проклейки на раму.

Собираем все в обратном порядке и любуемся готовым результатом)

Огонь. А что с олеофобом?

Идеал, возвращаем живого корейца обратно довольному владельцу.

А я пойду переклеивать очередного бойца)

Цен ни в постах, ни в комментах здесь писать не буду. Админы пикабу меня очень любят и любезно БАНят)

Всем удачных ремонтов.

Интересные посты для ликбеза.

Как восстановить олеофобное покрытие на своем телефоне?

С чем едят Amoled и OLED матрицы

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

г. Санкт-Петербург

Я ВКонтакте: vk.com/mountancore

Я в телеграме: @mountancore

Приглашаю всех желающих в комменты для совместного веселья)

А тем, кто напишет, что пост реклама - пришлю мемы с Леонидом Каневским. Всем добра)

Привет дорогим подписчикам! Немного ужаса вам в ленту.

Принесли ноут с рябью на экране который ранее уже ремонтировался после залития.

Поднял процессор а там припой всосался под облезшую маску.

Думал чуток подкрасить...

Психанул

В итоге получилось так

Сажаем проц на место

И ура все работает.

Делал с перерывом на отпуск и слет сисадминов почти месяц.

Всем добра!

Сегодня будет пост про двоих из ларца, загнутых с конца)

Мне принесли сразу 2 Pixel 6 pro на замену стекла в один день. До этого ни разу не клеил эту модель, пришлось потеть в 2 раза сильнее.

Да и гугл со времен pixel 2XL не выпускал гнутых смартфонов. Я просто обязан был в него залезть)

Мои подписчики итак знают, что я обожаю пиксели и если бы я не был яблочным рабом, то ходил с 6 или 6 про и бед не знал. А все потому, что американцы в своей калифорнии не только бургеры кушают запивая колой, но и прокачивают свои нейронные сети.

Изначально этой темой занялась Apple в своем iphone x, добавив нейронный блок в свой процессор A11. Я считаю что именно с этого момента телефоны реально стали смартфонами. Потому что то, что делают нейронные сети обучаясь и становясь все круче уже походит на какую-то магию. И эту магию оседлала гугл и apple, ибо есть бабки на разработки)

А теперь мы вышли на новый уровень благодаря корпорации добра и их процессору Tensor, в которые добавили собственный нейронный модуль, который рвет всех.

И все ради чего? Ради фоточек)

Да, все крутится вокруг вычислительной фотографии в которой гугл итак давала всем леща по качеству своих фото и видео. А теперь забралась на трон и выкатила после 4 лет разработки уникальный процессор, на котором вы не поиграете в тяжелые игры(а для игр покупают Аsus ROG серии, а не обычные трубки), но который обеспечит вам очень крутой опыт использования телефона. потому что теперь те вычисления что были в облаке - теперь высчитываются прямо на вашем телефоне, а это значит что подключение к интрнету, например для моментального перевода в фильме во время просмотра больше не нужно. Кажется что в этом нет ничего удивительного, но это не привычная игра мускулами, в которых соревнуются все производители. Не очки в бенчмарках и стресс тестах или мегапиксели в камерах и их количество. Это реальное преимущество, которое вам не сможет дать ни один смартфон.

Но это все отступление, а мы тут телефоны чиним)

Вот как выглядят пострадавшие.

Изображение без дефектов, а значит можно заменить только стекло. Приступим.

Обычно все гнутые открываются сзади. Но не пиксель. Это особый зверь и открывается он по особому)

Снимаем дисплей и на сепараторе отделяем рамку от матрицы.

Затем заводим струну между матрицей и стеклом и срезаем это битое безобразие.

Затем чистим и снимаем отпечаток, иначе во время прессовки произойдет хруст.

Пора проверить обе матрицы. Тон разный, потому что по разному настроен датчик освещения.

Видим что дефектов нет, а значит пора запускать оба аппарата в пресс)

Матрица нереально тонкая. Как лист бумаги.

Центрую руками матрицу на стекле и отправляю в вакуумный пресс.

Удаляю пузыри в барокамере и достаю готовые дисплеи.

Супер. А как глазок отцентрован?

Идеальное попадание. Можно собирать.

Проклеиваем рамку на дорогущий термоклей тонким слоем.

Возвращаем все держатели и отпечаток на место и закрываем аппараты)

И напоследок проверим олефоб. Куда же без него)

Американцы могут вернуться к своим владельцами и дальше радовать их классными фотками.

А я пойду переклеивать очередного бойца)

Цен ни в постах, ни в комментах здесь писать не буду. Админы пикабу меня очень любят и любезно БАНят)

Всем удачных ремонтов.

Интересные посты для ликбеза.

Как восстановить олеофобное покрытие на своем телефоне?

С чем едят Amoled и OLED матрицы

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

г. Санкт-Петербург

Я ВКонтакте: vk.com/mountancore

Я в телеграме: @mountancore

Приглашаю всех желающих в комменты для совместного веселья)

А тем, кто напишет, что пост реклама - пришлю мемы с Александром Невзоровым. Всем добра)

В продолжение поста: Аккумуляторы MED-EL

Доброго времени суток, Пикабушники!

К моему предыдущему посту меня побудил к действию такой комментарий @LeksLS

Действительно, подумал я, почему бы и не Алга.

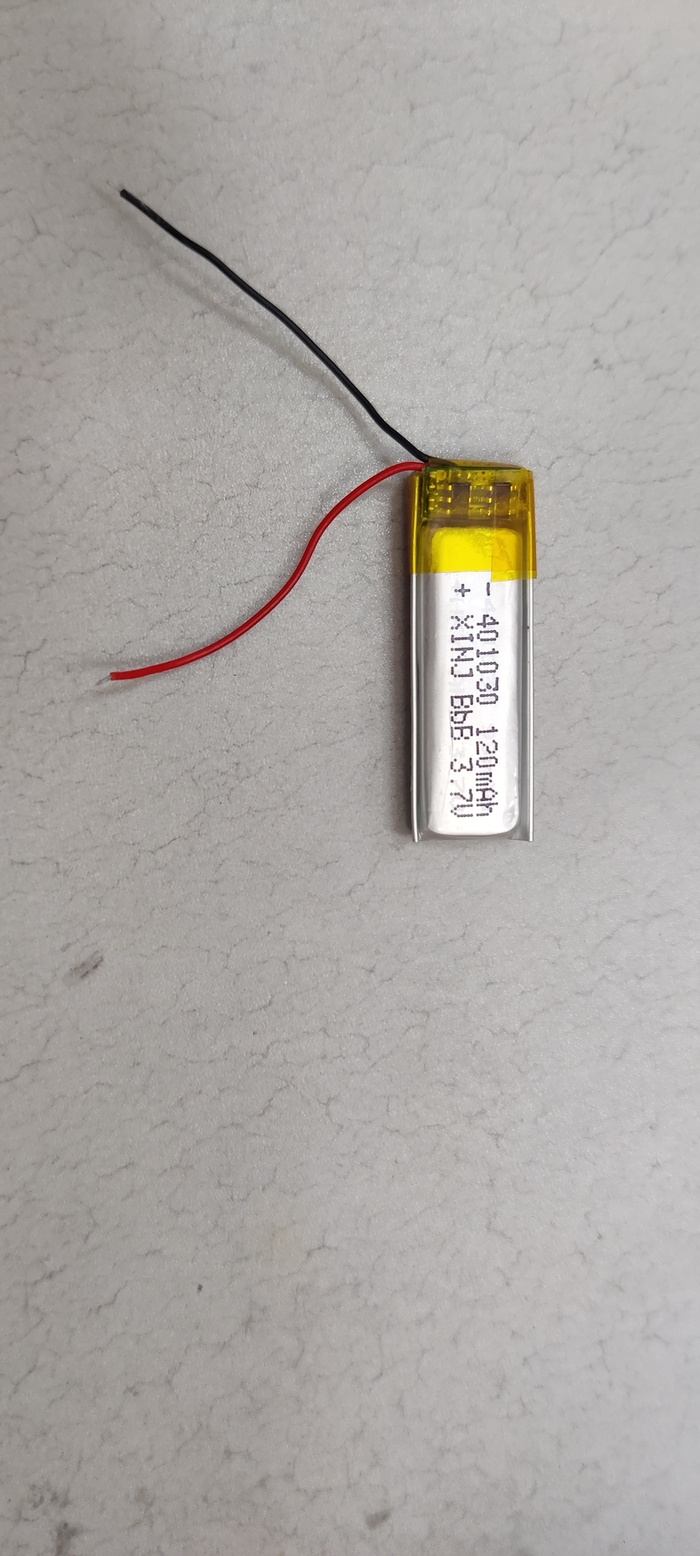

Первым делом были подобраны аккумуляторы на всем известном сайте AliExpress. Технические характеристики схожи с оригиналом, за исключением того, что оригинальный аккум литий-ионный, а подобран был литий-полимерный (ссылка).

Огромным плюсом было то, что заказанные аккумуляторы сразу шли с контроллером заряда-разряда.

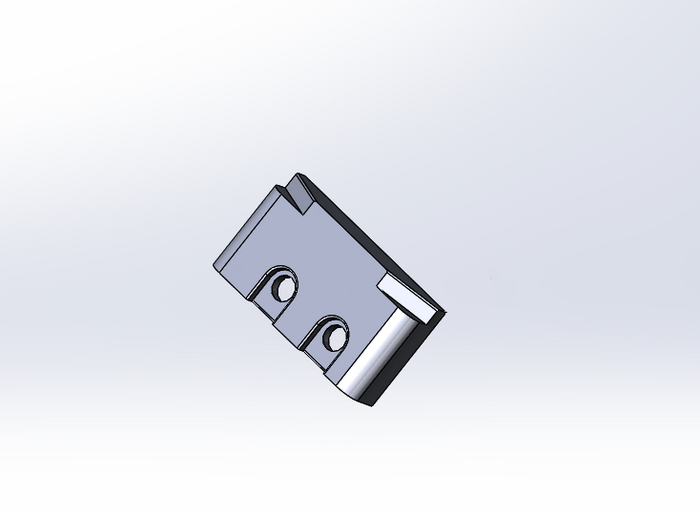

Пока маленькие блоки питания колесили по китайским, а потом российским просторам, рисуем корпус в программе SolidWorks. Сразу оговорюсь - я никогда таким не занимался и для меня это был первый опыт.

И вот что из этого вышло.

Заряжаем всё это добро в 3Д принтер, фоток нет, поэтому представляем: бззз бззз бзззз, магия, хуякс, завершено.

Из-за того, что деталь достаточно мелкая, отверстия получились отвратные (еще и не той стороной деталь разместил на принтере, поддержкой слегка повело отверстия). Но это мелочи, круглый натфиль и допиливаем. На то он и первый опыт.

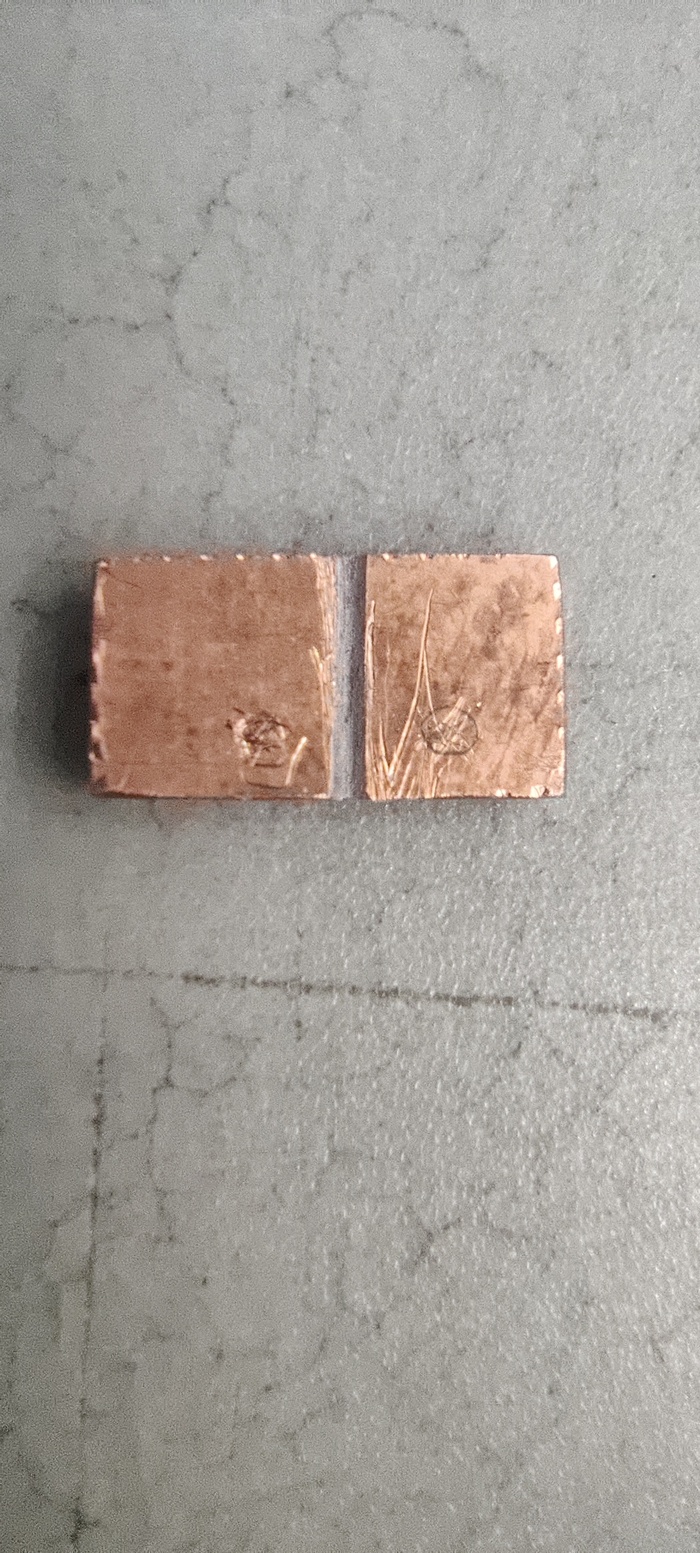

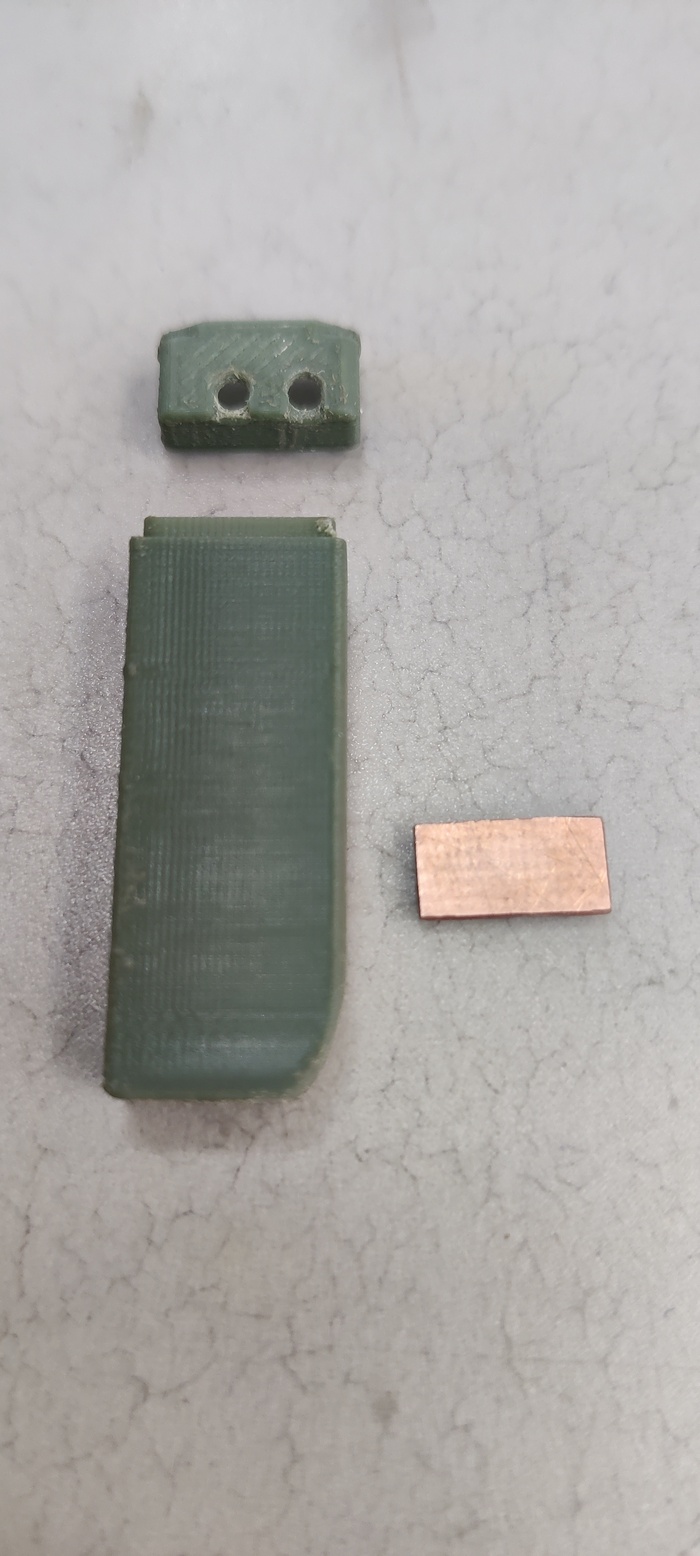

Справа от корпуса - будущие контактные площадки. Это кусочек текстолита с медью с обеих сторон. Допиливаем до размера крышки, делаем прорезь (для плюса и минуса).

Для удобства размещения проводов делаем треугольные пропилы. А с обратной стороны изолируем.

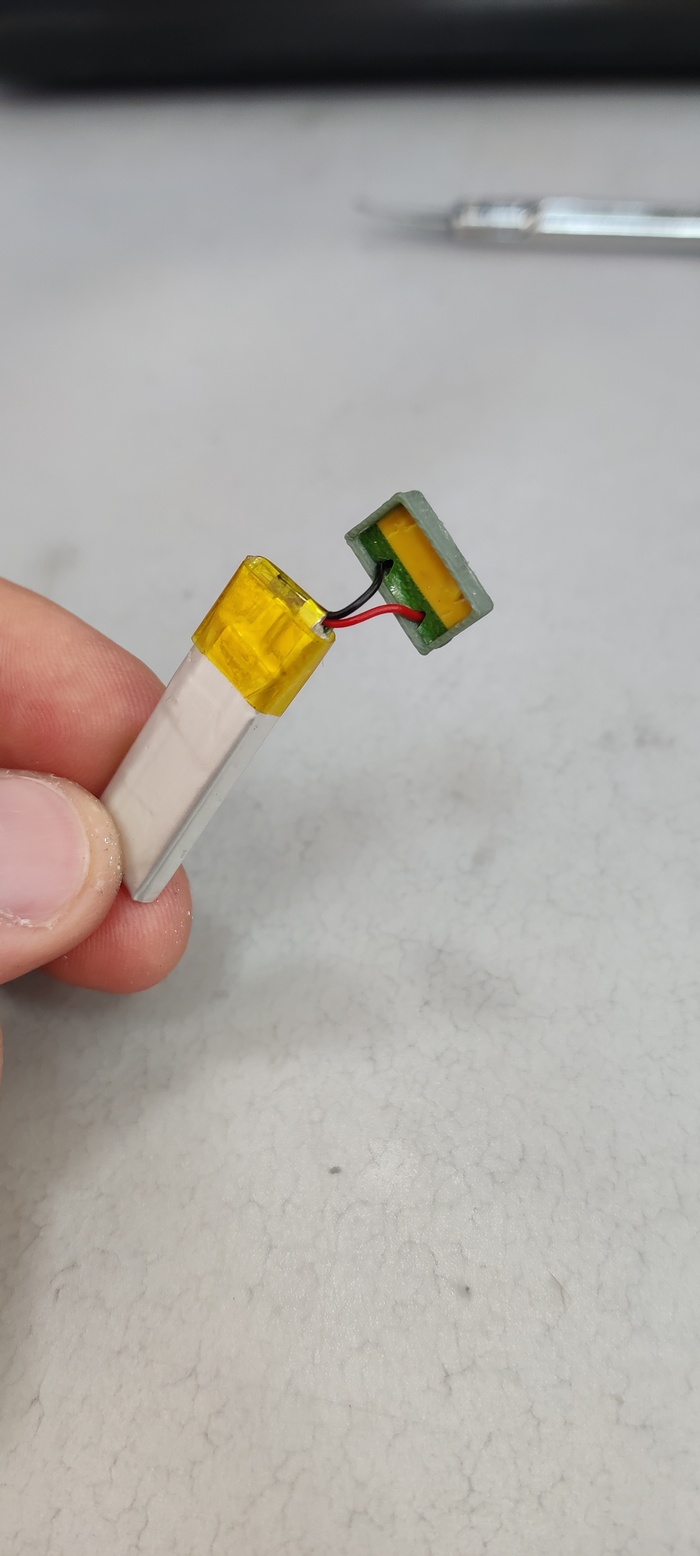

Припаеваемся к площадкам, не путаем плюс и минус местами.

Закрываем аккум в корпус и приклеиваем крышку на секундный клей (хотелось бы конечно разборный корпус, но это уже следующий для меня левел).

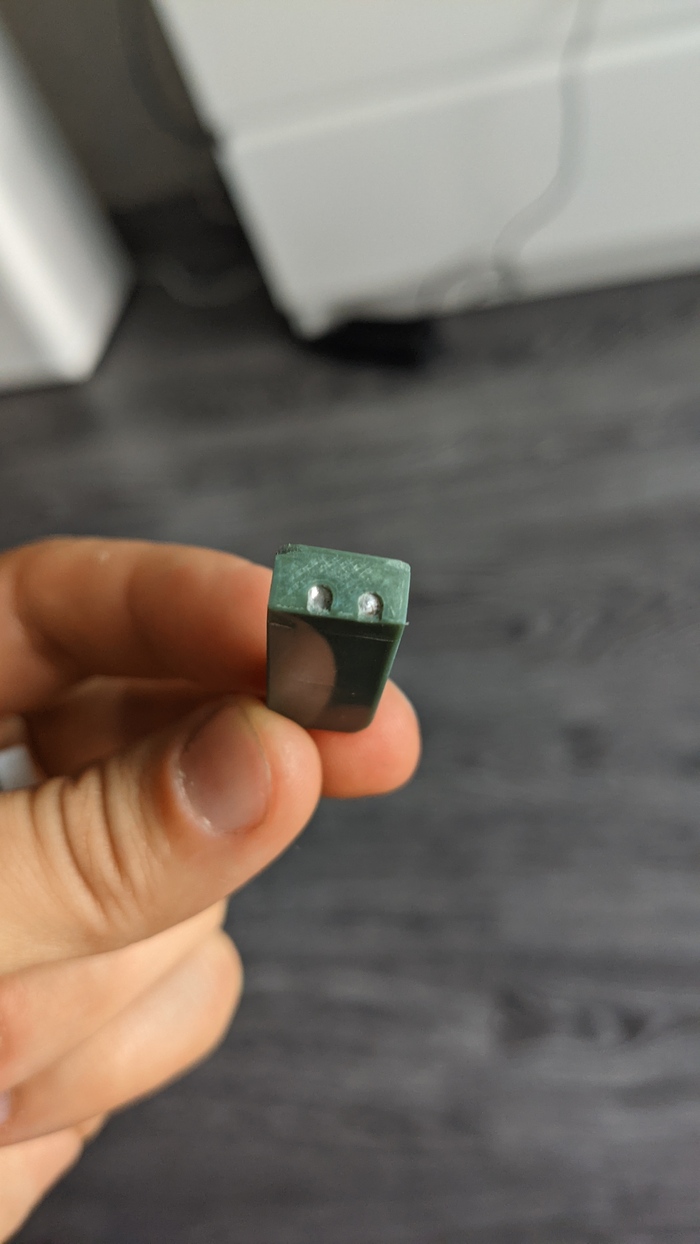

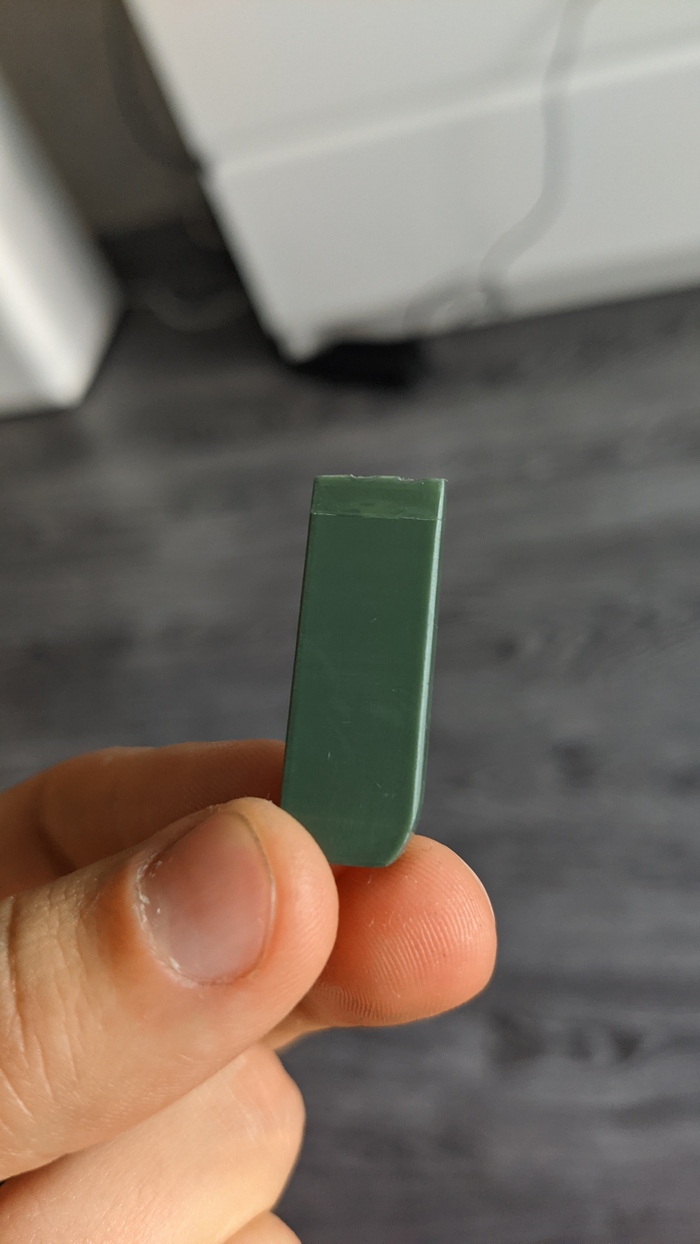

Полируем наждачной бумагой от 1000 до 7000 с шагом в косарь до состояния "ебать как чисто" и вот результат

Итог: работает, не хуже оригинала. По словам заказчика - держит чуть дольше.

Ссылка на оригинал, там же и цена: тык

Мои затраты: 900 рэ за 5 аккумуляторов + работа (не знаю как оценить, ну пускай будет 1000 рэ (модель+пластик+пайка))

Всё по канонам импортозамещения: внутренности китайские, корпус собственного производства. Но самое главное - всё работает.

Спасибо за внимание.

Ниже предлагаются заметки с красочными картинками на тему "Как собрать мотор B&S и чтоб ничего лишнего не осталось". Для пытливых умов, кто хочет разобрать подобный мотор, читать снизу вверх.

В качестве предисловия. Весна 2022 принесла в мои сети такой трактор по бросовой цене и с уставшим до смерти мотором на 11 кобыл.

Чтож, дурное дело не хитрое. Погнали оживлять этого монстра!

Снимаем карбюратор.

Разбираем, чистим до состояния "как у Васи с Ростова", покупаем ремкомплект и меняем изношенное, собираем.

Оставляем за кадром снятие и разборку мотора и... рыдаем горькими слезами от открывшейся картины.

Разоряем кубышку, переходим на дошик, все ради железного друга. Покупаем новый поршень и заказываем новую гильзу цилиндра.

Собираем шатунно-поршневую группу, обильно все смазывая...

... и ласково впендюриваем ее на законное место.

Собираем коленвал. Впервые имею дело с противовесом, эта тяжелая хрень за счет эксцентриков на коленвале ходит в противоход с поршнем.
Когда прикручиваем шатун и прочие подобные вещи, не забываем смотреть мануал, с каким моментом крутить.

Ставим толкатели клапанов и шестерню ГРМ.

И занимаемся самой ненавистной в мире работой: выпиливаем прокладку на поддон.

Ставим потроха и поддон на место. Забавно, по мануалу требовалось добавить фиксатора резьбы в правое нижнее отверстие, хз почему только в одно.

Прикручиваем головку цилиндра, сапун и идем красить.

Накидываем электрическую часть.

Далее на очереди карбюратор, плата, что управляет карбюратором (простите, не знаю как оно называется), кожух.

Вообщем, вышел такой уродец.

Вывозим мотор в постоянную среду обитания, готовим место под посадку.

Устанавливаем, подключаем все что осталось неподключенным.

Первый запуск пациента.
