Сколько раз я видел в своих комментах под моими постами утопленных телефонов, что евоные или ихние телефоны пушка-бомба-самолёт-подводнаялодка, топил на дне марианской впадины и ему хоть бы что.
Так делал и мой клиент, пока однажды не случилось это

Рис...............

Да это же водоотталкивающий кирпич от Samsung (мой телефон автоматом исправляет слово самсунг и пишет его как положено с большой буквы xd, та же история с iphone, только Samsung игнорит правильное его написание. С чего бы это?))
Вся эта хвалёная влагозащита действует максимум 1 год, потом это лотерея.
Знаю, щас прийдут люди, у которых телефон купается в море уже 80 лет и ему всё равно.
Это ошибка выжившего, не более. Вам просто повезло, а моему клиенту нет)

Да тут закисло то 4 конденсатора, можно щёткой со спиртом потереть и будет хорошо) Ага)
Я не стал возиться с гнильём и сразу предложил вариант с переносом необходимого комплекта микросхем на донора для восстановления данных.
Поностью рабочий донор 10к и перенос 10к с доплатой за срочность 5к, ибо банковские ключи из приложения нужно быстро восстановить к началу рабочей недели.
Итак, воскресенье день, никто и нигде почти не работает, а если и работает, то не продуктивно и найти рабочую плату та ещё проблема. Пришлось покупать за дорого с доставкой, поэтому и выходило 10к. Да, можно было сэкономить пару тысяч, но увы - срочность.
Пока ко мне едет плата, я подготовлю комплект микросхем для переноса, в данном случае достаточно процессор и память.
Сначало демонтируется ОЗУ, которая сидит на процессоре

Вот картинка понагляднее xD

Сразу зачищаю одну сторону процессора от заводского припоя и компаунда.
Во-первых это удобно, а в четвёртых не надо лишний раз греть проц)
Далее снимаю проц и чип памяти:

Компаунд тут мягкий, не такой как в айфоне 4s. Вот там наверное даже тим кук до сих пор ахуе..вает в шоке, правда при удалении его паяльником воняет как нестиранные бабушкины трусы на костре.
Заметьте, я просто так это сказал. Не нюхал я бабкины трусы. Нет. Нееет!))
Далее нужно сделать так называемый реболл:

Блистательно

И тут приехал посностью рабочий донор

Хотя я только проверил его на запуск, но возникла с ним проблема, о которой расскажу чуть позже.
Что бы не травмировать плату лишним нагревом, то спиливаю часть защитных экранов

При демонтаже микросхем плату не погнёт и проц должен сесть хорошо.
Готовлю донора

И запаиваю микрухи, процесс запайки можно глянуть на видео

Ну или посмотреть просто фотокарточку

Далее банальный запуск с кнопки

Телефон первый запуск будет тупить и тормозить, так как настраивает микросхемы под свои калибровки (сенсорный хаб, nfc and wifi)
Далее нужно перекинуть данные на другой телефон

За такую авантюру клиент отдал 25 тысяч.
Ах да, на плате есть проблема - нет звуков)
Либо там проц не сел как надо, либо аудиокодек проблемный и нужно заменить. Телефон сейчас у меня в сервисе и я обязательно его доделаю, но основной ремонт с восстановлением и переносом данных выполнен.

Почему же телефон так сгнил?
Клиент его утопил и никуда не стал относить. 2 недели в отпуске ждал и хотел отнести именно ко мне для восстановления, ведь если бы кто то залез в этот телефон и напортачил, то шанс восстановления данных был бы ниже.
Тут, без стороннего вмешательства, 100%.

Задать вопрос по влагозащите Ваших телефонов можно мне в телегу, либо в запрещённую экстремистскую организацию "мета" инсту, а так же на почту, контакты которой можно найти по моему нику в яндексе.

Топите ещё)

Увидимся )))

Сегодня расскажу про переклейку самого бюджетного гнутого аппарата во вселенной. Телефон который меня приятно удивил. Xiaomi Mi Note 10.

Xiaomi гордо располагается среди бюджеток. Даже несмотря на то, что кампания решила поднять прайс на новые аппараты, все равно любят этих рисовых магнатов за соотношение цена/качество. И самое забавное, что на дорогих моделях это соотношение ниже, чем у бюджеток)

А почему сразу Mi Note 10, хотя до этого был только Mi Note 2? Да хрен их китайцев знает, вон айфона 9 тоже нет, чем китайцы хуже? Да и заморачиваться не стали и запихнули один дисплей сразу в Note 10/10 pro/10 lite. Потому что могут)

Я сначала не поверил когда увидел стоимость телефона, а затем увидел стоимость дисплея на него. Потому что гнутый экран раньше был привилегией очень дорогих аппаратов. И дисплей заменить на них было чуть дешевле продажи души корейскому дьяволу. Но надо сказать, что за свою цену этот дисплей просто идеален. Глупо конечно сравнивать дисплей за 5к и за 30-40к. Ежу понятно что на самсунге/ванпласе/хуавее будет экран лучше. Но там и ценник отличается в 3-8 раз. Поэтому хочется сказать что то плохое, а потом смотришь на цену и сразу перестает хотеться говорить о недостатках. На этом этом золотом яйце сяоми и сидит до сих пор в топах продаж)

Но вернемся к пострадавшему, вот как он выглядит)

Изображение показывает без дефектов, а значит можно заменить только стекло.

Заводим струну с угла.

Господь, да тут герметик по краю, прям как на дорогих китайцах. Даже влагозащиту завезли нормальную. Не телефон, а сплошное удивление.

Затем срезаем старое стекло.

Выклеиваем дисплей из рамы.

Господи ещё и подэкранный сканер. При этом прошу заметить очень крутой.

На чем же сэкономили тогда? А сэкономили на конструкции дисплея и производителе. Потому что делали сие чудо не корейцы из Самсунг с долей рынка oled матриц 80%, а китайцы из Visionox с долей рынка в 5%. Логично что китайцы запросили за свой олед меньше. Плюс очень тонкая медная подложка, из за чего выгорит ваш экран очень быстро. А ещё матрица очень легко расслаивается и переклеить данный дисплей без опыта будет сложно. Да и гнутое стекло стоит намного дороже прямых. В итоге получается что дисплей дешевый, а переклеить его сложнее, чем на дорогих моделях.

Далее проверяем матрицу на работоспособность.

Супер, можно склеивать.

Но для начала замазюкаем все царапки на поляре, потому что поляризационная пленка на дисплее дешевая и очень легко царапается об струну или об машинку для чистки.

Затем склеиваем в вакууме, затем собираем, проклеиваем края дорогущим термоклеем и проверяем результат)

Кайф, а что с олеофобом?

Супер, китаец снова в строю и будет радовать владельца.

А я пойду удивляться китайцам дальше, возможно скоро 12 серию привезут на переклей)

Цен ни в постах, ни в комментах здесь писать не буду. Админы пикабу меня очень любят и любезно БАНят)

Всем удачных ремонтов.

Интересные посты для ликбеза.

С чем едят Amoled и OLED матрицы

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

Как восстановить олеофобное покрытие на своем телефоне?

г. Санкт-Петербург

Я ВКонтакте: vk.com/mountancore

Я в телеграме: @mountancore

Приглашаю всех желающих в комменты для совместного веселья)

А тем, кто напишет, что пост реклама - пришлю мемы со Жириновским. Всем добра)

Всем привет. Этот объектив вышел уже достаточно давно, но изначально являлся немного улучшенной (ага) версией Canon 50 1.8 II, при этом, обладал гораздо более низкой ценой, чем оригинальный объектив. Я в свое время составлял обзор, в котором были показаны различия между двумя этими объективами.

На момент выхода это было неплохое соотношение цена\качество, не смотря на то, что копирование производилось с не совсем удачной (откровенно неудачной) реализации механики. Но китайцы пошли дальше — вполне сносный объектив упростили максимально и переработали для удешевления в производстве. Объектив подвергся на столько сильной переработке, что сложилось впечатление, что его проектировали с нуля. Разборка стала проще, электроника совершенно другая, живучесть механики уменьшилась в разы.

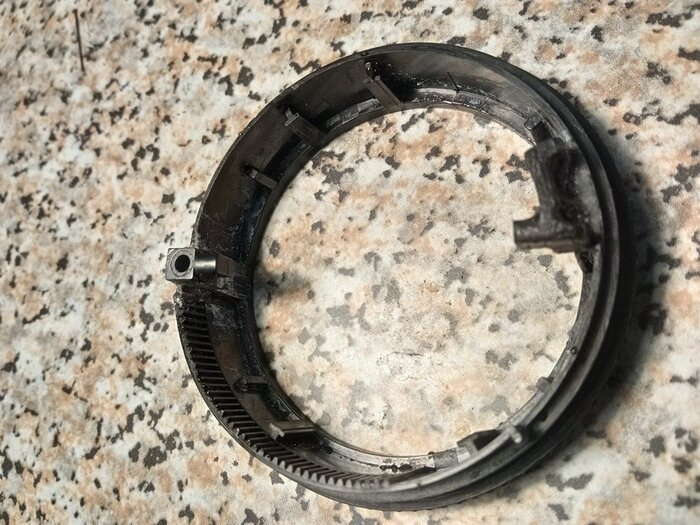

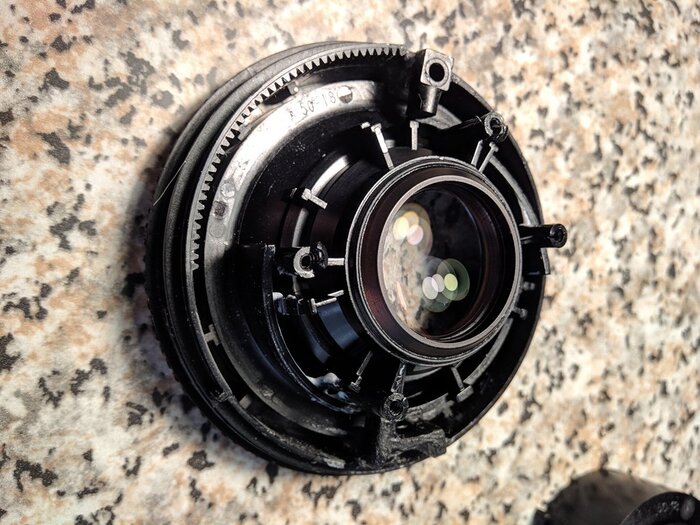

Самый большой косяк последних годов производства заключается в приводе кольца фокусировки, — с помощью него вращается линзоблок в своем посадочном месте. Кольцо фокуса с внутренней стороны имеет выступы, которые вставляются в оправу геликоида, и этими выступами он приводится в движение. По сути, геликоид «висит» на этих выступах. В случае даже не сильного удара, их отрывает у основания.

Конструктивно решение примитивнейшее, так как эти рога на кольце испытывают нагрузки, и при неудачном приложении силы, ломаются. А починить их не совсем реально) Колец в продаже нет, усаживание отломанных выступов на эпоксидку спасает ненадолго. Армирование, конечно, возможно, но стоит ли овчинка выделки? Еще один удар, и все сломается опять. Китайцы умеют зарабатывать деньги.

Итак, что не стоит делать с этим объективом, чтобы он продолжал работать:

Не ронять его

Не прикладывать усилие к кольцу фокусировки

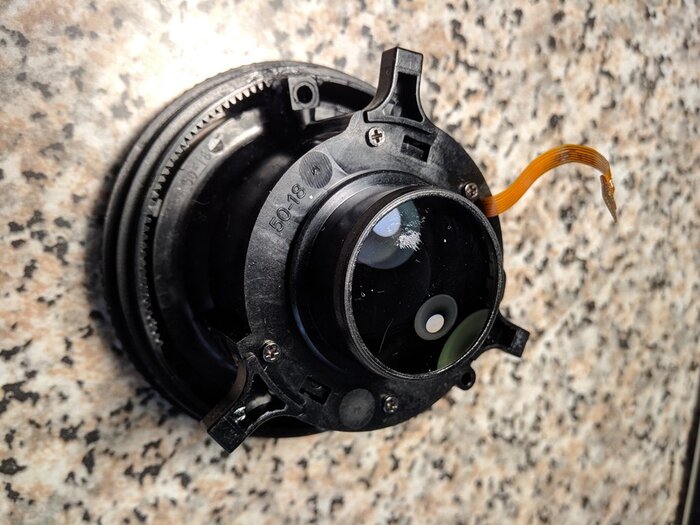

Не нажимать на выступающую часть оправы геликоида, когда хобот объектива выдвинут (самое опасное положение)

Не покупать этот объектив

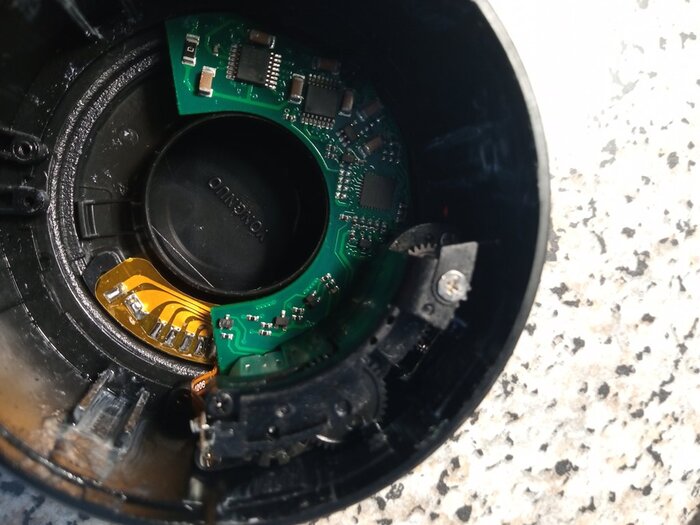

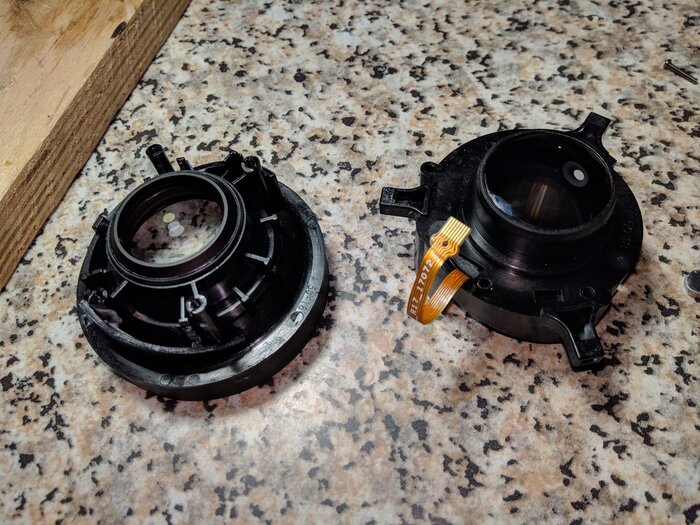

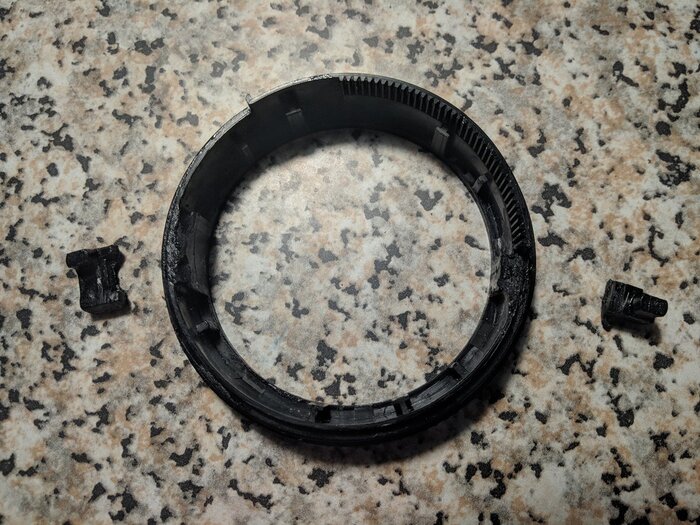

Поломанные выступы лишают возможности фокусироваться вообще, так как мотор фокусировки связан с геликоидом через выступы на этом кольце. Авито одно время был завален нерабочими объективами с этой проблемой. Сейчас тоже периодически попадаются. Большая свинья от большого брата.

Спасибо за внимание. Сайт моего хобби - liveviewer.ru (обзоры, переводы, личный опыт эксплуатации и ремонта)

ЗЫ: yongnuo 35 mm F2 болеет тем же)

Я отойду в этом посте от традиционного формата ремонтных постов с кучей фото. Будет один текст и схема.

Пришел на даче сосед и попросил посмотреть компьютерные колонки. Симптом -- внезапно пропал звук в одном из каналов. Разбираем и сразу видим источник проблемы -- одна из выходных микросхем TDA2050 выгорела огнем, следы которого видны на радиаторе. Плата под ней прогорела до угольков, как это обычно и бывает. Ну что ж, покупаем микросхему в известном красном магазине (в составе набора для сборки -- увы, отдельно их нигде нет). Откручиваем радиатор, выкусываем горелую микросхему, выпаиваем остатки выводов из остатков печатных проводников и вычищаем угольки. Проверяем, нет ли коротких замыканий, убеждаемся в том, что при включении напряжения питания нормальные, а затем монтируем TDA2050 на радиаторе, прикрутив его на свое место и установив новые термопрокладки. Теперь микросхема зафиксирована в дыре в правильном положении и мы можем развести нужные соединения навесными проводниками. Все как обычно и ремонт кажется простым и незамысловатым. После отмывки флюса и проверки на ошибки и короткие замыкания -- включаем.

Вроде все работает. Но во-первых, сильно греется свежеустановленная TDA2050, во вторых, нарастает фон в динамике. А на выходе -- постоянная составляющая, чуть больше четырех вольт -- вот и источник нагрева. Вновь проверяем всю обвязку, ищем плохо отмытый флюс, непропаи -- все тщетно. На выходе четыре вольта. Сверяемся со схемой из даташита. Да все правильно. Единственное, нижний резистор делителя ООС по даташиту заземлен через конденсатор, здесь же -- напрямую.

Ладно, надо разбираться вплотную. На плате помимо TDAшек стоит восьминогий сдвоенный операционник UTC4558, я на него внимания не обращал -- думал, ну что может стоять у входных разъемов? Буфер какой-нибудь. Он не виноват, так как я отпаял конденсатор на входе TDA2005 и сигнал с него не проходит, да и на выходе у него ноль... стоп -- а что это за резистор с его выхода на вторую ногу TDA? Это инвертирующий вход усилителя, сюда заведена обратная связь, а сигнал идет на неинвертирующий. Хмм... Берем блокнот, карандаш -- и рисуем-таки схему канала. И получаем вот такую красоту.

Оказываается, тут решили сделать автокоррекцию нуля. И на выходе U3 -- тадам! -- постоянные 11 вольт. Конечно, будет постоянная составляющая! На другом канале все хорошо.

Остается два варианта: либо U3 дохлая по одному из каналов, либо где-то в обвязке проблема. Пропаиваем все пайки, прозваниваем резисторы и конденсаторы -- ничего, все хорошо. Соединяем выводы 2 и 3 -- 11 вольт остаются -- микросхема явно неисправна. Отпаиваем R16 -- ожидаемо получаем пару сотых вольта на выходе и нормальную работу. Спрашивается -- зачем мудрили. В принципе, можно так и оставить. Но все же меняем U3, восстанавливаем R16, находим под ногами и впаиваем С1 -- и теперь все работает. Ремонт окончен. Собираем, проверяем, отдаем.

В заключение - здесь типичный случай того, о чем говорил С.П. Королев: самая надежная деталь -- та, которой нет. Выход из строя ОУ 4558  повлек за собой выгорание TDA2050, которую он был призван защищать. В чем последняя, в сущности, не нуждалась. А в результате лишь появилась лишняя точка отказа.

Именно такое я частенько слышу от клиентов, которым очень важны данные в телефоне, принося из других сэрвисов ихние трупы

Звезданулся красиво, основной удар пришёлся в нижнюю часть телефона и после этого больше не включился.
При вскрытии сразу видна "качественная диагностика": "погрели и не запустился - значит замена платы. С этой уже ничего не сделать."
Хм...

На этом месте должен быть защитный экран, а раз его отпаивали, то с огромной вероятностью можно сразу идти и делать реболл процессора.
По первичной диагностике телефон не реагирует на кнопку включения, а за неё в телефоне отвечает интерфейсный контроллер питания. Это тот чёрный квадратик, который Вы видите без защитного экрана. На кнопку включения по замерам не приходит 1.8v, а это значит, что либо отвалился контроллер при пайке, либо процессор, так как он так же отвечает за обмен данными при начальной самодиагностики всех подсистем. Ну либо это отвалилось изначально при ударе, в чём я собсно сомневаюсь. При демонтаже платы из корпуса случилось это

Половинки плат просто не держались, ибо были отбиты при падении.

Все рыжие контакты это пятаки с верхней доски и восстанавливать такое не имеет никакого смысла, а в паре с тем, что плату ещё и прогрели, то проще сразу сделать перенос комплекта процессор-нанд-нфс-арб на украденную у какого то честного гражданина плату.

После успешного переноса комплекта плата запустилась с кнопки и мне сказали, что подключаться к сетям не нужно, так как есть важные переписы. Пароль давать тоже отказались из за слишком конфиденциальных данных, а значит ремонт будет идти вслепую и дальнейшие недоделки с моей стороны, если таковы и будут, оплачиваются повторно и в полном объёме, о чём клиента предупреждаю сразу, ведь проверить исправность того же nfc я не смогу без полноценного доступа к телефону.
Для полноты картины попросили не вставлять симкарту и не подключаться к сетям wifi, но сделать сети для клиента надо, что бы потом схоронить резервную копию в айклауд.

После переноса микросхем на верхней части виден полноценный запуск телефона с кнопки.
Всё. Данные надёжно схоронены.
Остается дело за малым - перенос микросхемы модема и вайфая на другую доску

Основная часть восстановления закончена и осталось только спаять половинки между собой

Далее карточек у меня не было, так как телефон я собрал и его забрали, предварительно проверив все функции, которые я попросил чекнуть.
Не работала только сеть, т.е телефон не видел симкарту и не было imei, а в строке состояния красовалась надпись: нет сети.

Исправить это дело мне не дали, так как срочно требовались данные и телефон забрали, предварительно заплатив мне за восстановление 20 тысяч рублей...

Задать вопрос по немножко сломанным телефонам или планшетам можно мне в...
.
.

.
.
.
.
.
.
Так стоп.
Спустя время телефон принесли на доработку. Попросили привести в полное рабочее состояние, заменить заднее стекло и сделать красивую замену аккумулятора без ошибки и со сбросом текущего состояния.

Согласовав стоимость приступаю сначала к ремонту сети.
На доработку связи я взял совсем немножко денег - 5 тысяч.
Изначально было так

А спустя пару часов получилось так.

Я не буду рассказывать как мне это удалось сделать, так как я потратил 3 дня на поиски проблемы после переноса.
Ситуация массовая и у большинства решения ещё не нашлось, поэтому такую инфу я лучше расскажу на своих курсах по диагностике и пайке материнских плат телефонов/планшетов.
Теперь нужно привести внешний вид в порядок.
Я не использую лазерный срез стекла и делаю всё вручную, предварительно выпотрошив из корпуса всё то, что может пострадать при нагреве

По факту оставляю голое корыто)
Отделяю стекло

Не волнуйтесь за катушку быстрой зарядки. Я её потом пересобрал как нужно.

Далее аккумулятор.
Как многие знают, заменить просто так красиво акб не получится из за её привязки к процессору, поэтому что бы замена была качественная и без ошибки в настройках нужно перепаять родной контроллер на новую банку

Сбросить циклы и максимальную ёмкость через программатор не получится, так как китайцы ещё не обошли защиту от записи в епром контроллера, а придумали небольшую хитрую плату, которая подменяет исходные данные i2c, позволяя записать в дополнительный чип оригинальные данные с контроллера.

В любом случае необходимо наличие оригинальной защитной платы контроллера аккумулятора.
Сбрасываю цифры и устанавливаю новый аккумулятор в корпус.
Подменная плата находится рядом в том кружке и совсем не мешается

Стоимость замены аккумулятора с сохранением оригинального контроллера и сбросом циклов на данный момент у меня стоит 10к.
Аккумулятор 100% оригинал, снятый с нового телефона и с пробегом всего 2 цикла. Идеальный вариант.

Вот теперь полное восстановление телефона за половину его стоимости, т.е за 43 тысячи рублей с сохранением данных

Это хорошо, что дисплей кино показывает, а то бы ремонт вышел почти в 80% от стоимости нового.

Вот теперь задать вопрос по немножко разбитым телефонам/планшетам можно мне в телеграмм либо в почту по моему нику в яндексе, а так же в полудохлую запрещённую организацию "мета" инсту.

А я пошёл дальше тревожить мёртвых)

Ломайте ещё!

Увидимся!
