Пример диагностики материнской платы (обоснованной)

Всем привет! Поздравляю всех, кто в очередной раз перевернул календарь. Сегодня программирования не будет, но будет, скорее, раздел "ТЫЖпрограммист". А именно, осмотр компьютерной техники знакомых, которые её периодически приносят.

- Компьютер не включается, на кнопку не реагирует совсем, ничего не горит

В данном случае сразу же необходимо проверить блок питания. Проверяется он заменой, либо тестером. При этом все соединения и внешние детали с мат.платы, кроме кнопок, необходимо снять. Если с тестовым блоком плата так же не включается, виновата материнская плата. Такую материнскую плату я забрал на подробную диагностику.

Иногда за диагностику я ничего не беру, особенно, если это давний знакомый, ну или просто очень приятный и вежливый человек. Иногда приходится брать небольшие деньги (около 500 рублей) в качестве компенсации за потраченное время. Смотрим, за что берутся эти деньги.

Итак: материнская плата на столе. Нам понадобятся: тестер (мультиметр) постоянного тока, сама диагностируемая плата, кнопка включения выносная, блок питания ATX. На начальном этапе больше ничего не нужно. Разложим всё это на столе:

Также рядом желательно иметь ноутбук или планшет со схемой на соответствующую плату. Где её брать - другой вопрос. Тут, как в армии, иногда даже "рожать" приходится. В тяжелых случаях ищутся кусочки схемы по наименованию деталей на плате, схемы аналогичных плат. Повезло, и на эту плату есть даже файл "BoardView", в котором показано расположение деталей. Это упростит диагностику. Открываем файл:

Далее, начинаем проверять, все ли напряжения на плате формируются. Начинаем с проверки +5VSB (дежурки). Она должна поступать напрямую от блока питания по фиолетовому проводу. Т.е. она должна быть всегда, если только нет КЗ по дежурке, в таком случае блок питания отключит линию (ну или сгорит).
Смотрим фиолетовый провод:

Напряжение 5.16В присутствует. Далее, с помощью BoardView ищем напряжение +3VSB. Проверяем его на любой из точек. У меня, например, это на полевике около шины PCI:

Напряжение +3VSB формируется. Далее проверим сигнал "RSMRST", который подходит к мультиконтроллеру платы Fintek. Его уровень должен быть "высоким". В нашей плате он подключается к +3VSB через резистор, так что, если есть VSB, то должен быть и уровень. Но, на всякий случай, проверим.

Напряжение 3.18В, чуточку меньше из-за ограничивающего резистора. Далее проверим кнопку питания. Наша внешняя кнопка исправна, но надо убедиться, что понижение логического уровня доходит до ножки. Находим соответствующую ножку на микросхеме и нажимаем кнопку. Понижение уровня присутствует. Теперь проверим сигнал "PWRBTN". Это сигнал-ответ, формируемый мультиконтроллером. Он обозначает, что кнопка питания нажата, пора бы и опросить южный мост, готов ли он к подаче питания. В ответ он должен прислать два сигнала: S3 и S5. Проверим сигнал "PWRBTN":

А вот здесь незадача. Виден какой-то непонятный логический уровень в 2.18 В. Это и не низко, и не высоко. Соответственно, подозрение падает на эту линию. Смотрим по BoardView и определяем, что имеет она только лишь три соединения:

R475 подтягивает линию к +3VSB. Проверим другой конец резистора:

А на нём 3.27В - напряжение дежурки. Отпаиваем резистор, и проверяем номинал. 4,7к - соответствует схеме. Следовательно, подтяжка осуществляется нормально. Попробуем поднять ножку мультиконтроллера, чтобы проверить, не садит ли он линию:

Без изменений. Следовательно, остаётся только южный мост:

Иногда на данной мат. плате устранить просадку помогает частичная (как бы это не звучало) замена южного моста. Нужно снять все (около 50) конденсаторы, и есть вероятность, что просадка линии окажется по одному из них. В нашем случае, данная процедура не помогла. Замыкание осталось внутри самого кристалла чипа. Для гарантии того, что моей ошибки нет, снято напряжение с линии на аналогичной рабочей плате. Оно составляет также 3,28В, как и дежурное.

Результат диагностики: делаем вывод о нецелесообразности ремонта платы. Так как данную материнскую плату (которой уже около 9 лет) можно приобрести на Авито в рабочем виде за 2000 рублей. Стоимость нового чипсета с доставкой составит около 1000 рублей. Не менее этой суммы составит и пайка на ИК-станции, для того, чтобы новая микросхема нормально установилась на плату. Так что плату - подсобрать, знакомого - подпослать. Шутка. Отправим его купить новую, а эту заберём на мелочёвку.

Всем удачи, с вами был Kekovsky.

Показать полностью 10
179

Ответ на пост «"Помыли очки за 2000"»

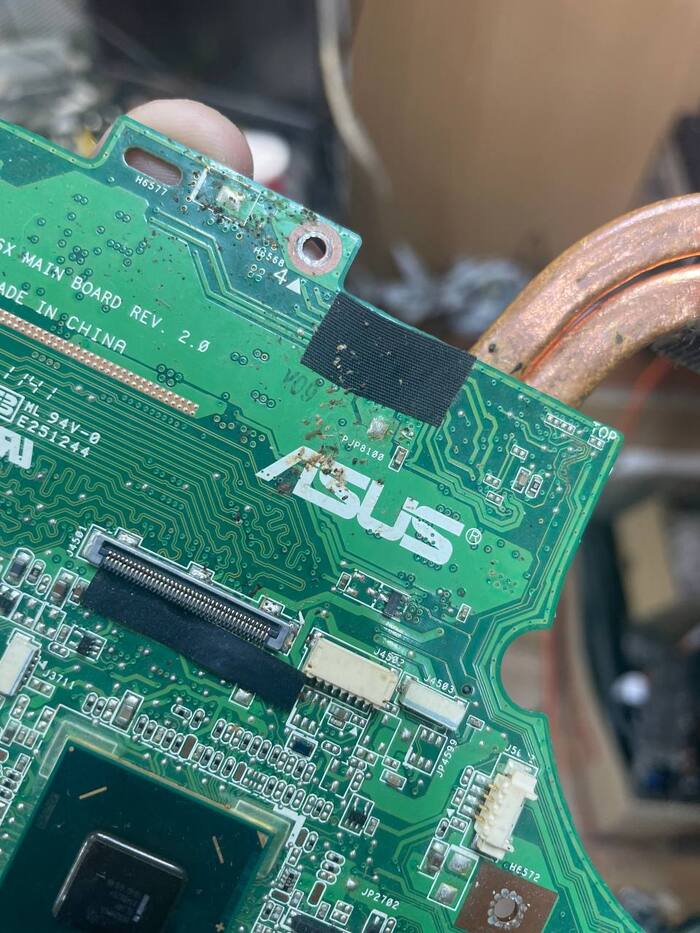

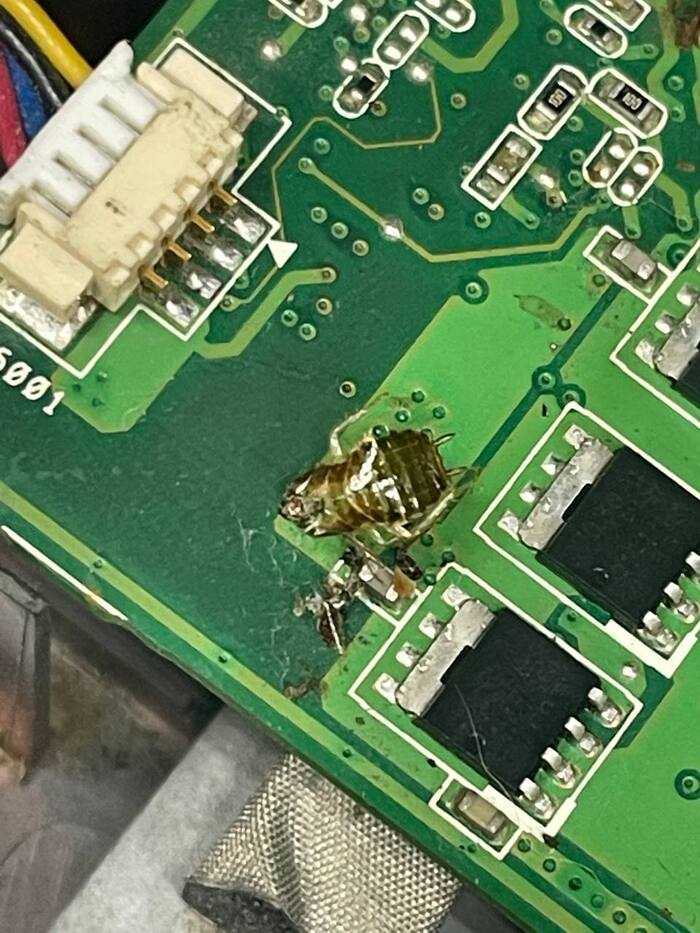

Пффф. Принесли ноутбук после 3-х сервисов, судя по пломбам. Говорят, что-то не включается. Хммм... Я даже не знаю, почему...

Ноутбук отмывали 3 дня. Починили и отмыли :D

Показать полностью 6
2424

Ответ Kostolom198 в «Карательный ремонт техники»16

Есть у нас в Дзержинске одна такая контора! Телефоны чинить только туда и таскаю. Насчет цен ничего не скажу (особо не обращал внимания). Но персонал прям вообще культурный. Иногда бывает, что какие-то мелочи даже за "Спасибо" делают. Один раз принес 2 аппарата на замену АКБ, где-то в 19-м часу (мастерская работает до 20-ти), а у мастера на столе разложены еще наверное штук 5 аппаратов. Он их в сторону отодвигает и начинает с моих. На вопрос "Вы же потом с этими не успеете" он ответил "Мне не привыкать, я могу и здесь переночевать, дома все равно не ждут, тут работы минут на 15, зачем вас задерживать?" Вот как человек любит свою работу!

250

Ремонт dell, который не заряжался

Всех приветствую)

Ещё один ноутбук от фирмы Dell был у меня в ремонте.

Проблема: не заряжается, тормозит при работе от БП.

Что ж, проблема давно известная и изученная многими ремонтниками. Поэтому сразу разбираю:

Сняв заднюю крышку, в глаза сразу бросается какая-то возня в области определения БП:

На всякий случай поменял транзистор с донора и проверил 33Ом резистор.

Проверяю, может проблема была в транзисторе:

Нет)
Остаются под подозрением сам блок питания (может там игла погнута, были случае уже), разъём питания (они тоже ломаются), и мультиконтроллер.

БП и разъём питания визуально осматриваем, прозваниваем мультиметром, если косяков нет, тогда скорее всего косяк в мультиконтроллере.

Я же перехожу к 3-му шагу.

Вот он зараза и его донор:

Многие скорее всего уже в курсе приколов этих мультиконтроллеров, но для тех кто в танке, поясню:
1 - мульты фирмы microchip необходимо устанавливать соблюдая не только их модель, но и версию загрузчика (они должны быть одинаковы);

2 - ставить мульт можно только Б/у, так как у новых, область загрузчика пустая и ноут просто не будет инициализироваться или даже включаться;

3 - область загрузчика один раз прошивается на заводе и все, на сколько мне известно, ещё не придумали способ прошивать загрузчик;

В моём случае мультиконтроллер MEC1404-NU, загрузчик: A2Q2F2.

Снимаем:

И ставим другой:

Но к сожалению этот оказался не рабочий.
Такое тоже случается. Беру другой и снова перепаиваю:

Снова проверяю сопротивления. Всё ок, можно включать:

Сообщение о нераспознанной зарядке ушло, блок стал корректно определяться:

А так же ноут перестал урезать частоту процессора до 0.99МГц, а значит он не тормозит:

На этом ремонт окончен.

Москва.

Показать полностью 10
3542

Ответ HerrDirektor в «Карательный ремонт техники»16

В процессе починки ломающейся техники и бытовых приборов остановился на маленькой конторе. Работают два брата, чинят дёшево и быстро. Какие-то секундные ремонты делают при тебе, денег при этом берут только за диагностику 200-300 рублей. Чиню у них уже лет 10. Чинят всё  от холодильников до компьютеров.

Задавать им вопрос, про "собственно нахуа поркуа так всё дёшево?" опасаюсь. По причине их внезапного озарения и перехода на тёмную сторону.

304

Замена стекла Xiaomi Mi 10. Знаковый аппарат)

Сегодня я расскажу про гнутого китайца с которого Xiaomi захотела иметь чуть больше денег чем обычно. Хотя ладно, не чуть, очень даже не чуть) Xiaomi Mi 10.

После выпуска 9 серии Лей Дзюню перестало хватать на байцзю и саке, поэтому китайцы начали делать то, что умели меньше всего - премиум сегмент. Ибо маркетолог кричал, что если сказать что телефон премиальный - то за него больше заплатят)


Задача была сделать телефон, который вместо 30к, можно будет продать за 50К, а то и за 80к, если повезет.


А что продаст новый трубошлеп? Правильно - побольше камер, быструю зарядку, ну и конечно же - экран водопад. Мы же тут собрались откреститься от дешевых телефонов. Так что никаких плоских экранов! Это для только для lite версии. Влагозащиту конечно запилим, но за проверку по стандартам не заплатим. Ну и выпустим 4 версии. Apple с Samsung же так сделали, почему нам нельзя?)


Как итог фанаты компании не поняли такого финта ушами, а компания поломала свою позицию в глазах потребителя. Поэтому вместо "Топ за свои деньги" больше был слышен грозный топот фанатов)


Но мы тут пришли на работу посмотреть. Поэтому переходим к пострадавшему.


Как обычно перед работой забегаю в сдек забрать все что мне прислали на ремонт. Иногда приходится бегать в 2 захода, и коробки уже начинают понемногу закрывать оконный проем)

Распаковываем китайскую вундервафлю.

Повреждение не смертельное, можно заменить только стекло. Этим и займемся)


Разбираем аппарат и смотрим что же нам завезли за наши 50к жвачек по рублю.

Вот вид в разборе для наглядности.

Внутри 2 огромных динамика, которые выдают очень хорошее стерео. Xiaomi реально делает крутые решения по звуку. Но вибромотор очень слабый. В сравнение с пикселями или айфонами вообще не идет. Китайцам важнее звук, нежели виброотдача)


Так же впилили огромный акб, которого хватает на полтора дня.


Но что это за плата справа? Это точно не материнка, она у нас слева. За что она отвечает?

А плата эта нужна для того, чтобы телефон работал с разными дисплеями. Потому что на mi 10 ставят дисплеи от 2 производителей. Это Huaxing и Samsung. И если на плату от Huaxing подключить дисплей от самсунга, то он покажет очень интересное ничего). Поэтому некоторые владельцы 10 серии при замене дисплея сталкивались с тем, что не каждый дисплей подходит на их телефон. Такие дела)


Но пора вернуться к переклейке.


Разбираем аппарат и заводим струну с угла между стеклом и матрицей. Как обычно по краю налит герметик, потому что в Китае он бесплатный)

Доводим струну до конца и срезаем битое стекло.

Затем чистим и выклеим матрицу из рамы с помощью особой ручной магии)

Видим подэкранный сканер. Кстати достаточно дорогой и работает вполне неплохо.


Как видим буква С на шлейфе означает что у нас версия Huaxing. У самсунга будет буква S.

Проверяем дисплей на тестере.

Кайф, все работает, можно склеивать.


Закидываем все это безобразие в вакуумный пресс, а затем кидаем в автоклав для удаления пузырей.


А пока выгоняются пузыри - нанесем тонким слоем дорогущий термоклей)

Вынимаем из автоклава готовый модуль и вклеиваем его в раму, собирая в обратном порядке.


И проверяем готовый результат)

Супер, а что с олеофобом?

Огонь, собираем все коробки с готовыми телефонами и рассылаем обратно владельцам)

А я пойду переклеивать очередного бойца)


Цен ни в постах, ни в комментах здесь писать не буду. Админы пикабу меня очень любят и любезно БАНят)


Всем удачных ремонтов.


Интересные посты для ликбеза.


Насколько прочное стекло используют в мобильных телефонах?


Как восстановить олеофобное покрытие на своем телефоне?


С чем едят Amoled и OLED матрицы


На чем держится влагозащита IP67? На примере Iphone 8


Аккумуляторы в телефонах и с чем их едят


г. Санкт-Петербург


Я ВКонтакте: vk.com/mountancore


Я в телеграме: @mountancore


Приглашаю всех желающих в комменты для совместного веселья)

А тем, кто напишет, что пост реклама - пришлю мемы с Нагиевым в лучшие годы. Всем добра)

Показать полностью 17
1672

Сервисный центр жестко спалился

Когда выбирал сервис по ремонту электроники, смотрел по рейтингу на флмпе, 2гис, яндекс картах и гугл. Специально искал хороший сервис, в котором наверняка все сделают качественно и надежно. Остановил свой выбор на сервисе "Свой Мастер" (svoymaster96.ru). Меня подкупило большое количество положительных отзывов, многолетний стаж работы. Все отзывы не читал, а зря. Сервис выглядит очень неплохо. Вежливые сотрудники. Но на этом положительные стороны в моей истории закончились.


16 июля 2022 года сдал в ремонт видеокарту GeForce RTX 3080. Видеокарту принес уже в разобранном виде. На ней уже отсутствовало три микросхемы и три резистора. Как так получилось – отдельная большая история. Принес свои микросхемы «AOZ5311NQI» 4 штуки (одна запасная). Микросхем таких в России не продают, только заказывать из Китая или снимать с другой видеокарты. Вообще эти микросхемы отвечают за электропитание графического процессора и памяти видеокарты, в общей сложности на плате полтора десятка таких микросхем. По поводу резисторов договорились, что в сервисе установят свои. Резисторы хоть и нестандартные, но все-таки не такая большая редкость, как микросхемы (резисторы номиналом 0.005 Ом). Обсудили все с менеджером и мастером. Мне озвучили, что данную работу выполнят за 2500 руб, еще 500 руб. – сборка, пробный запуск. Данная работа занимает не более двух часов. Естественно, раз микросхемы мои, то сервис никакой гарантии не дает. Меня все устроило, оставил видеокарту у них, оформили приемную квитанцию.


20 июля позвонил в сервис узнать, готова ли видеокарта. Мне ответили, что информации от мастера пока нет, как будет готово, мне сразу сообщат.


В течение последующих двух недель мне так никто и не позвонил, 3 августа сам снова звоню в сервисный центр. Днем никто не отвечает. Вечером девушка мне ответила, что мои микросхемы не подходят, но они могут установить свои микросхемы, цена будет 6800 руб., забрать можно будет буквально через 1-2 дня. Я допускал вероятность того, что могут возникнуть какие-то проблемы. У меня было два варианта: либо ставить микросхемы, предлагаемые сервисным центром, либо снова заказывать микросхемы из Китая уже у другого поставщика, ждать 1-2 месяца и никаких гарантий, что эти новые микросхемы окажутся нормальными. Я согласился на установку микросхем сервисного центра. Еще через некоторое время в тот же день мне перезванивают и говорят, что нужно еще тестировать, готово будет ориентировочно к субботе (6 августа). Попутно я уточняю информацию о гарантии, мне озвучивают, что гарантийный срок на ремонт - 1 месяц. Попросил, чтобы мои микросхемы тоже подготовили к выдаче, что я их заберу. Дождался до субботы, но мне так никто и не позвонил.


В воскресенье, 7 августа, утром опять сам звоню в сервисный центр. Мне говорят, что мастер на выходном, что информацию по видеокарте сейчас уточнят и в течение часа ответят. Через два часа менеджер сообщила, что видеокарта уже полностью готова, но нужно еще тестировать.

В понедельник, 8 августа, вечером по телефону оповещают, что видеокарта готова и можно забирать. После работы пошел в сервис за видеокартой. Отдал приемную квитанцию, сказал, что оплачивать будут карточкой. Менеджер ввела на терминале сумму 6800 руб, поставила терминал передо мной и ушла за видеокартой. Оплачивать не спешу, прошу, чтобы мне выдали и мои микросхемы, которые, как мне сказали, не подошли. Менеджер куда-то ушла. Жду в офисе, в это время появляется еще один клиент. Менеджер принесла мне пакетик, в котором я сдавал микросхемы, там была только одна микросхема. Напоминаю, что я сдавал четыре микросхемы, а установить нужно было три, одна запасная. По маркировке я убедился, что это действительно моя микросхема (все фотографировал до того, как отдал в ремонт). На вопрос: «А где еще три?» - мне ничего внятного не ответили. Предложили, что завтра найдут и отправят мне микросхемы курьером за их счет. Никаких пломб на видеокарту не поставили. Прошу у менеджера отвертку и начинаю разбирать видеокарту. Разбирается очень легко, буквально десяток винтиков. Пока разбираю, менеджер предлагает мне сначала забрать видеокарту и все протестировать, а потом уже разбирать и проверять. Через минуту видеокарта разобрана. После разборки вижу, что маркировка на установленных микросхемах полностью совпадает с теми, которые я приносил. Тут уже все стало понятно. Поясню, что сама микросхема размером 5 на 5 миллиметров, на корпусе нанесено 8 символов, последние 4 символа указывают на год, неделю производства и сборочную партию. Да, на корпусе такой крохотной микросхемы можно указать так много информации. На этом-то они и прокололись. Информация о маркировке содержится на последней странице технической документации на микросхему (еще ее называют data sheet). Паяльный флюс с платы не отмыт, что тоже плохо. На плате припаяно только два резистора, а вместо третьего резистора просто перемычка.

Фото микросхем до сдачи в ремонт. Одну оставил у себя, четыре отдал в сервис вместе с видеокартой. Кстати, там был даже образец резистора, какие нужно было поставить.

Достаю телефон и начинаю записывать все на видео. В офисе появляется еще один человек, видимо, их постоянный клиент. Менеджер сбивчиво и несвязно начала мне что-то говорить о том, что это действительно мои микросхемы, но они неисправны, что завтра они поставят рабочие микросхемы, что завтра мастер мне все покажет и расскажет, а сейчас уже никого нет, и никто не сможет объяснить мне сложившуюся ситуацию. Как я потом догадался, ее слова были адресованы даже не мне, а клиентам, которые смотрели на ситуацию со стороны. Видеокарту оставил у них, попросил, чтобы вместо перемычки все-таки поставили нормальный резистор, забрал приемную квитанцию и ушел. В тот момент еще можно было как-то себе представить, что я погорячился с выводами, что это все какое-то недоразумение, что в сервисе что-то напутали.

На следующий день, во вторник, мне позвонили и сказали, что мастер на выходном, что со мной свяжутся завтра. Дали комментарий только по поводу резистора. Честно говоря, я даже не понял, зачем мне это сказали, но выдали следующее: «резистор полностью сгорел, поэтому вместо него пришлось впаять фильтр». Во-первых, как уже было написано выше, при сдаче видеокарты в ремонт резисторы уже отсутствовали. Во-вторых, не имеет значения, что там стояло раньше, важно лишь то, что сейчас там перемычка вместо нормального резистора.


В среду мне позвонил мастер Олег и сказал, что мои микросхемы сгорели. И мне их не отдадут. Подходящих микросхем нигде найти не могут, поставили с разборки. Олег предложил два варианта: скидка 2000 за мои микросхемы, итоговый ремонт - 4800 руб., либо забрать устройство без ремонта. Еще раз попытался меня убедить в том, что впаянная перемычка – это специальный «фильтр» и что все так и должно быть. Разумеется, меня это не устраивало.


В четверг после еще нескольких телефонных разговоров с мастером Олегом цена доходит до 3000 руб. При этом мастер продолжает утверждать, что они установили свои микросхемы, что они установили специальный «фильтр», а не перемычку, ну а снижение цены преподносится как уступка со стороны сервиса. В итоге соглашаюсь забрать видеокарту. Хотел приехать в этот же день, но тут Олег внезапно перестает быть мастером. Говорит, что мастера на месте нет, что видеокарта разобрана, что ее еще нужно собрать и что завтра утром ее доставит курьер.


Курьер приехал в пятницу к половине второго. Это снова был Олег. Он передал мне видеокарту, гарантийный талон, акт выполненных работ, я оплатил. Гарантию на ремонт дали 1 месяц. На этот раз на видеокарте стояли две пломбы. Олег опять попытался мне объяснить, что им долго пришлось ждать, пока придут микросхемы, что после того, как мои микросхемы сгорели, им еще пришлось что-то там восстанавливать и так далее.


В подтверждении того, что вся эта история действительно имела место быть, прикладываю скриншоты официального ответа сервисного центра на мой отзыв в 2гис (отзыв был оставлен через неделю после получения видеокарты). Причем в официальном ответе они задним числом уже скорректировали некоторые моменты в своей истории.

Протестировал видеокарту, а после проверки решил, что дальнейшая гарантия ничего принципиально не дает, разобрал видеокарту для осмотра. Я думал, что уж на этот-то раз они действительно подменили микросхемы. Разобрав видеокарту, обнаруживаю, что там вообще ничего не изменилось. Даже застывшие капли неотмытого флюса остались на своих местах. Наследили в прямом смысле этого слова. Как стояли мои микросхемы, так и остались. Кстати, резисторы тоже оказались не того номинала, который должен был быть. Поставили на 0,051 Ом вместо 0,005. Да, видеокарта работает, но ни о каком качественном ремонте тут и говорить не приходится.

Еще когда приходил за видеокартой в первый раз, 8 августа, менеджер пыталась оправдываться тем, что они не стали бы так открыто отдавать мне видеокарту, если бы я мог так легко все выяснить. Если бы я заранее не знал про маркировку, то я ничего бы и не выяснил. А вообще, после более детального изучения сервиса, отзывов, после общения с мастером/директором/курьером Олегом я могу предположить, почему они так открыто отдали мне видеокарту. Потому что у них уже появилась это ощущение собственной безнаказанности. Я уже далеко не первый клиент, которого они обманывают. И раньше всегда прокатывало. Ну в крайнем случае сервис отдаст технику без ремонта, все равно ничего не потеряют. Еще и за диагностику возьмут. Они вообще уже не напрягаются и даже не пытаются замести следы. Работают по принципу «и так сойдет, клиенты все равно ничего не понимают, наплести всякую чушь». Обмануть клиента - обычное дело. И никаких последствий не будет.


А как же отзывы? Огромное количество положительных отзывов за несколько лет работы. Неужели все ненастоящие? Какие-то точно настоящие. Судя по отзывам, с постоянными клиентами или с клиентами, пришедшими по рекомендации, они работают честно (при сдаче техники менеджер спрашивает, откуда клиент узнал о мастерской). Основная специализация сервиса – смартфоны. Их они делают хорошо. Практически все отзывы написаны о ремонте смартфонов, лишь несколько отзывов о ремонте ноутбуков и другой техники. Они понимают, что наработали себе хорошую репутацию, и сейчас уже не они работают на репутацию, а репутация работает на них. Правда позже я заметил, что оказался уже не первым, кто оставил отрицательный отзыв.


Как бы то ни было, но на этот раз сервис попался с поличным и очень сильно себя подставил, испортили себе репутацию.


На примере моей истории хотел показать, что, даже если фирма работает много лет и у нее много положительных отзывов, высокие рейтинги, все равно лучше не расслабляться. Будьте бдительны. Это касается не только сервисов по ремонту электроники, а вообще любой фирмы, оказывающей какие-либо услуги. А если сами оказываете услуги, то не надо обманывать, рано или поздно все равно попадетесь. Вы в праве запросить за свои услуги ту цену, которую посчитаете нужной, если это обоснованно и справедливо. Репутация нарабатывается годами, а испортить ее можно очень быстро.


Напоследок общий обзор сервисного центра

Показать полностью 7 3
115

Импульсный трансформатор БП, ремонт

Импульсные трансформаторы в современных блоках питания  штука надежная но все же иногда выходят из строя.

И далеко не всегда в таком случае  они есть в продаже.


Небольшой трансформатор в импульсном блоке питания можно восстановить за пару часов.

Как это сделать я расскажу на примере  того. с чем столкнулся недавно - вышел из стоя трансформатор  бортового блока питания в сварочном аппарате ERGUS.


Беглый поиск в сети показал - в продаже таких нет.

С  сердечника трансформатора удаляется  желтый скотч по периметру феррита.

Феррит осторожно и равномерно со всех сторон прогревается  паяльным феном где то до температуры градусов 150. При такой температуре клей скрепляющий половинки сердечника теряет свои свойства и сердечник распадается.

Операция эта деликатная, главное - не расколоть феррит  неравномерным прогревом.

Для  облегчения операции по расщеплению сердечника в зазор разогретого сердечника  вставить лезвие бритвы.  Итого сердечник распадается на две Ш-образные половинки.

Пока клей и лак на сердечнике горячие и значить - мягкие,  удаляется  лак с феррита и каркаса. Как можно тщательнее, чтобы ферритовый сердечник входил без  усилия в каркас.

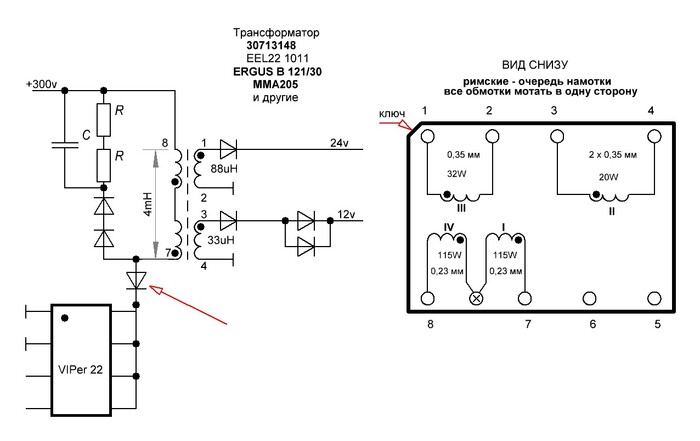

Далее надо  подготовить небольшой чертеж - где какие обмотки будут и под каким номером.
