Всех приветствую)

Такие видеокарты уже практически никто не берет в ремонт, потому что как правило либо стоимость ремонта превышает стоимость рабочей такой же карты, либо на карте вышел из строя ГПУ со всеми вытекающими.

Но конкретно в этом случае имеем механическое повреждение и неизвестное состояние видеокарты в целом.

Смотрим что тут:

Перебитые дорожки и сбитые элементы в основном конденсаторы.

Перебитые дорожки чуть ближе:

Ерунда делов. Восстанавливаю все эти повреждения и проверяю в тестовом стенде:

Изображение даёт. Отлично.
Далее собираю и тестирую карту.

С ней тоже теперь всё хорошо.

Москва

Приехал в 3 раз мне Samsung Galaxy a51, с проблемой "не заряжается"

Сейчас решил сделать кардинально и провести волосок провода от БП компа.

С другом у нас спор насчёт того, что работать будет , а он считает, что спалит вся эта тема. На быстрой зарядке не греется провод.

На оценку в общем.

Всех приветствую)

Собственно дефект в названии, будем лечить:

Уже при загрузке системы видим некие пятна н мониторе.

Так же в диспетчере устройств 43 ошибка:

Запускаем матс и тестируем.
И во время теста так же видим артефакты: белые квадратики в серых прямоугольниках:

Результат теста выявил ошибки по записи в Канаде A0:

Причин может быть несколько.

Я решил сначала посмотреть на припой под этим чипом:

Припой какой-то странный, какие-то следы как от залития… в общем пробую отреболлить этот чип и припаять обратно:

После реболла ошибка 43 пропала) уже хорошо.
Далее запускаем бенчмарк и гоняем карту:

Теперь с ней всё хорошо)

Москва

Публикую повторно. Первый раз не понял как публиковать. (=

Привет. Меня зовут Кирилл. Я работаю со звуком и люблю всё, что с ним связано.

В основном работаю с озвучкой дома на карточке Audient iD4 и микрофоне Sony C-74. Но это дома, а хотелось быть и мобильным, и записывать что-то на улице, во всевозможных помещениях...

Уже давно грезил о рекордере. Выбирал очень долго. Смотрел всевозможные модели, а именно:

1. Tascam DR-40 и Tascam DR-40X

2. Zoom H5

3. Zoom H4n и Zoom H4n Pro

4. Marantz Professional PMD561

5. И последний Tascam DR-100 MK2 или MK3.

В поисках информации о рекордерах, нашел сайт со сравнением нескольких аппаратов

= http://www.avisoft.com/recorder-tests/ =

Сравнительная таблица больше направлена на определение соотношения сигнал/шум.

Первая десятка мне была не интересна, так как там находится дорогая и профессиональная техника. Самая близкая строчка, из мною выбираемых рекордеров, досталась Zoom H5. Было решено брать его, но не мог найти подходящую цену, а еще с взлётом цен...

Следующий, из доступных, был Tascam DR-100 MK2 – 34 место. Кстати, более совершенная модель DR-100 MK3 заняла 12 место. По заверениям пользователей этого рекордера, соотношение сигнал/шум действительно отличное и шум в звуке еле слышен.

И так, было решено брать DR-100 MK2. Проведя несколько дней на сайте с объявлениями о продаже б/у вещей, мне попался вариант за вполне отличную сумму приобрести сей аппарат. Но у него была проблема — были погнуты защитные дуги и сломаны микрофонные кейсы:

Списался с продавцом. Она заверила, что всё остальное работает превосходно. Попросил сделать несколько записей. Через несколько часов она мне прислала и записи, и видео работы рекордера, и фото подробные. В общем, сомнений не осталось и я его заказfk через доставку.

Когда он ко мне прибыл, и я убедился, что это всё можно починить, я приступил к работе.

Давайте так. Если кратко, то надо:

1. Открутить винты сбоку и сзади;

2. Снять кольцо управления;

3. Снять лицевую и заднюю панели;

4. Открутить винт крепления микрофонных амортизаторов;

5. Открутить винт удерживающий кейс;

6. Заменить на подходящие кейсы (я заказал копии на 3Д принтере);

7. И всё собрать в обратной последовательности.

Если длинно, а именно 12 минут, то смотрите видео. Там есть некоторые моменты, поясняющие где найти подходящие детали для импортозамещения ремонта Вашего рекордера.

Добрый.

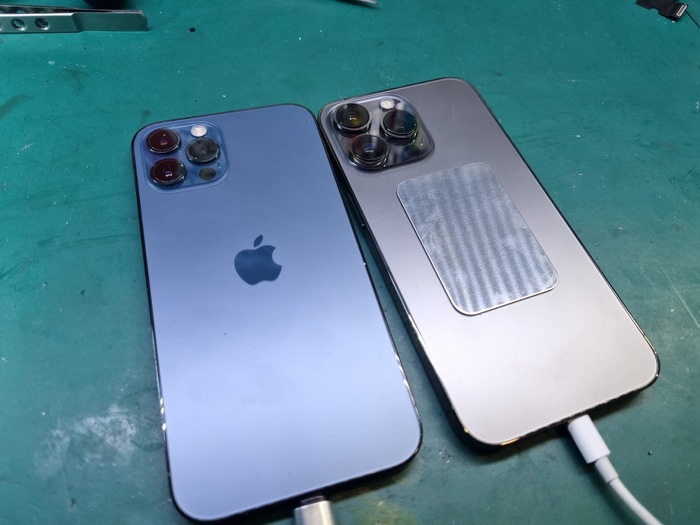

Серия постов о ремонте сразу двух телефонов 12 и 13 pro начинается отсюда.
13 прохе было не более полугода с момента покупки.

Решающим фактором было время.
Итак.
Кратко о истории: неисправный провод лишил возможности заряжать топовые телефоны за 1 секунду и первый ремонт 12pro я уже показал, правда в двух постах, ибо первый мой ремонт развалился и пришлось доделывать, но забегая наперёд скажу, что 12pro снова у меня в ремонте и немного позднее расскажу о гарантийных ремонтах, их плюсах и минусах.
Ремонт двенашки обошёлся в 20к, а ремонт 13 прохи - 25к.

Итак симптомы.
Айфон перестал реагировать на провод вообще и в этом случае первым делом следует подкидывать разъём зарядки.

Понятное дело результата это не принесло и шлейф не стоит 25к. Да и поста бы не было.
Значит нужно делать по аналогии с предыдущим ремонтом - замена КРАКЕНА)

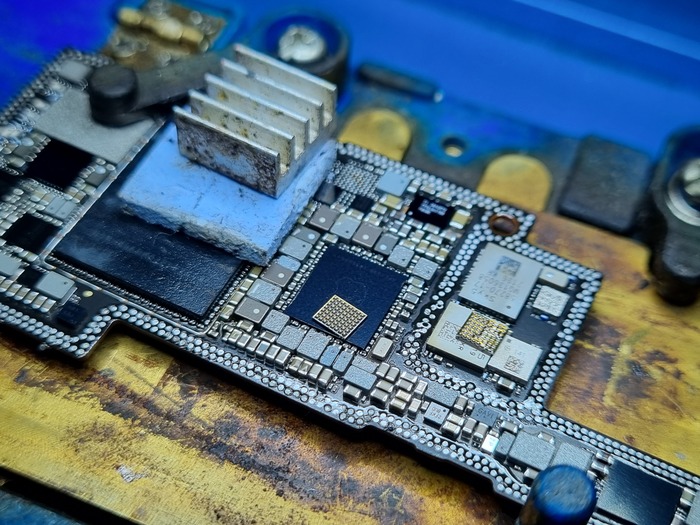

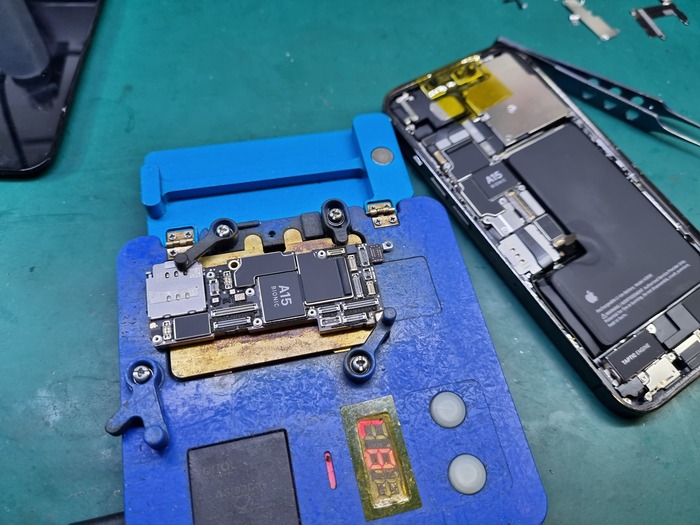

Сначала я распаиваю донорскую плату, так как термопрофиль мне ещё не понятен и надо чуть потренироваться

Тут есть небольшое отличие в температуре распайки от 12 серии, но не критично, нужно в одном месте помочь феном на 150 градусах

Сначала я не хотел портить донора и думал, что кракены тут совместимы, но нет.
На 12 серии это 1614A1, a на 13 серии 1616A0

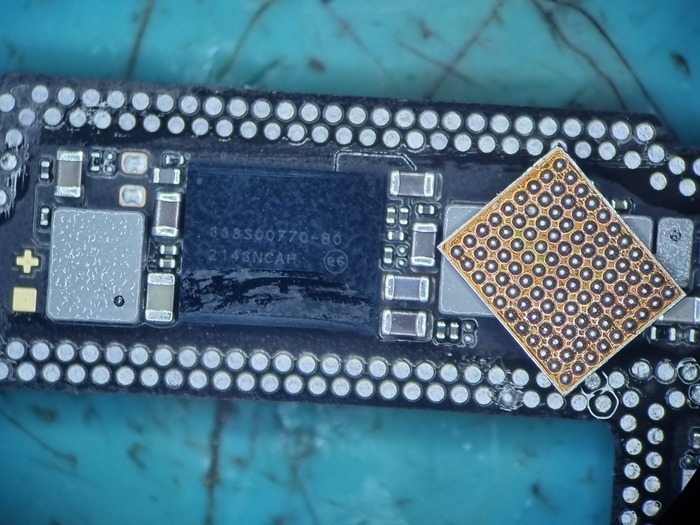

Тут микросхема размещена вплотную к процессору и я был в сомнениях как поступить. Отпаять или спилить?
На доноре при снятии из под проца шары не полезли, а значит можно рискнуть, правда трафаретов на тот момент не было и результатом моего риска была бы покупка нового телефона клиенту.

После запайки я проверил плату на работоспособность. Индикация заряда появилась, а вот потребление телефона как было 0, так и осталось.
Значит нужно заменить чарджер, так как 5в на плате есть, а после него на дроселях ничего нет.
Не качают амперы транзисторы внутри микросхемы)
Меняю.

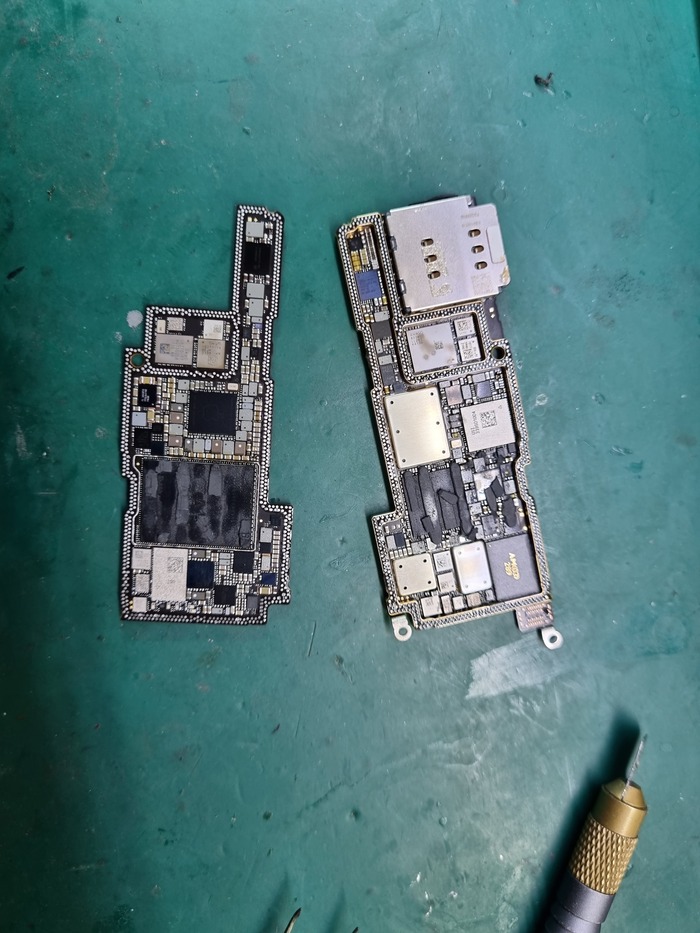

И проверяю плату без нижней части

Так, заряд пошёл.
Теперь остается запаять плату не имея трафарета.
Так как я разделил платы почти без повреждений и смещений припоя, то оставшиеся повреждённые шарики я буду брать с массовых контактов

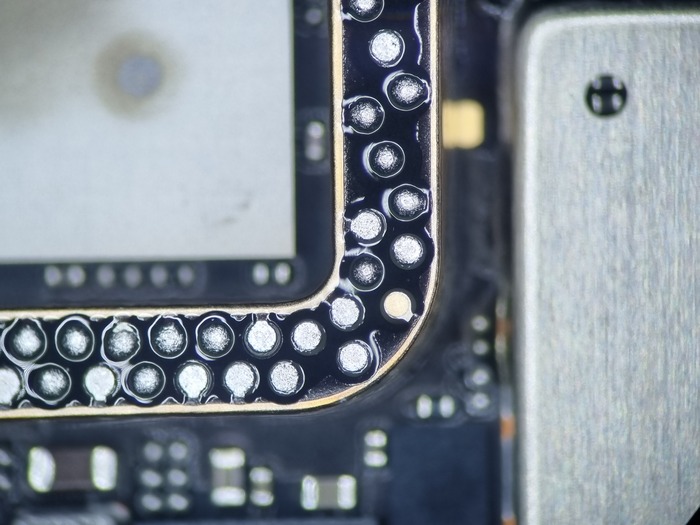

Получилось так

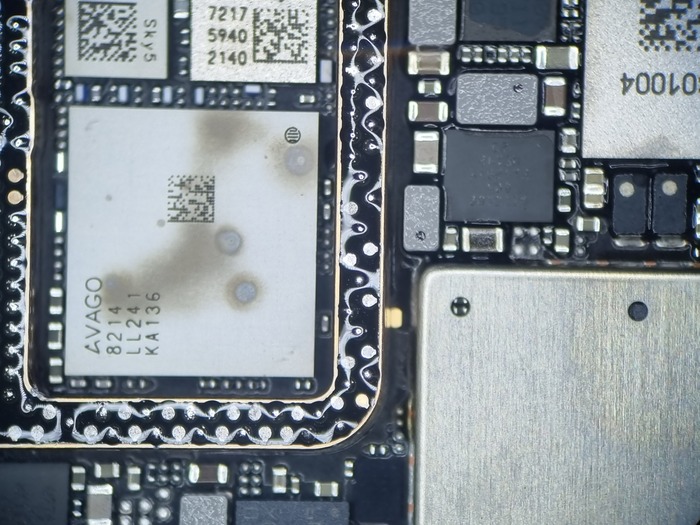

Запаиваю раму и проверяю основные затрагиваемые функции

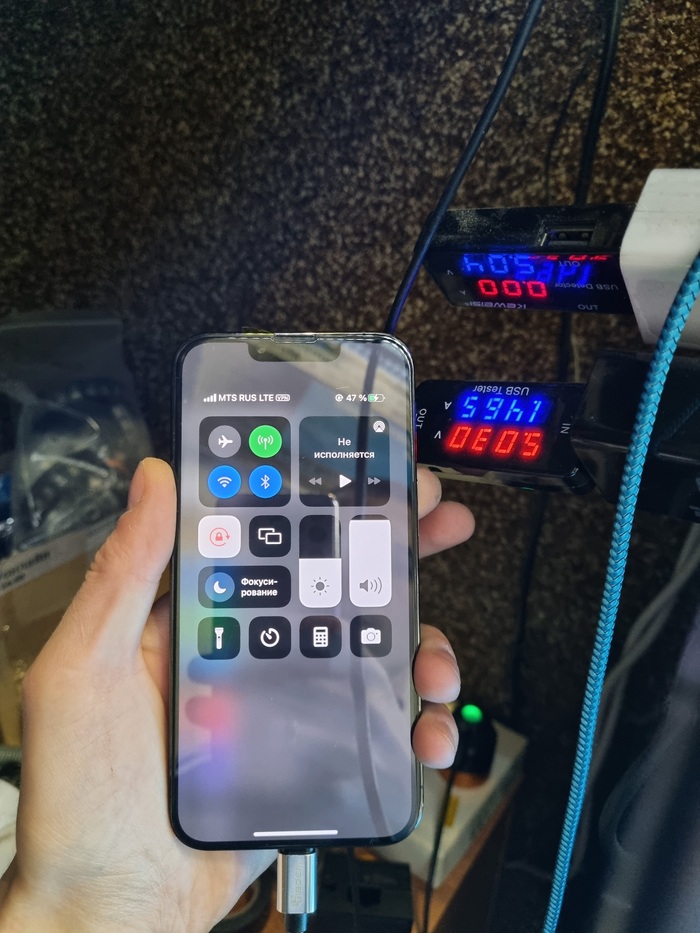

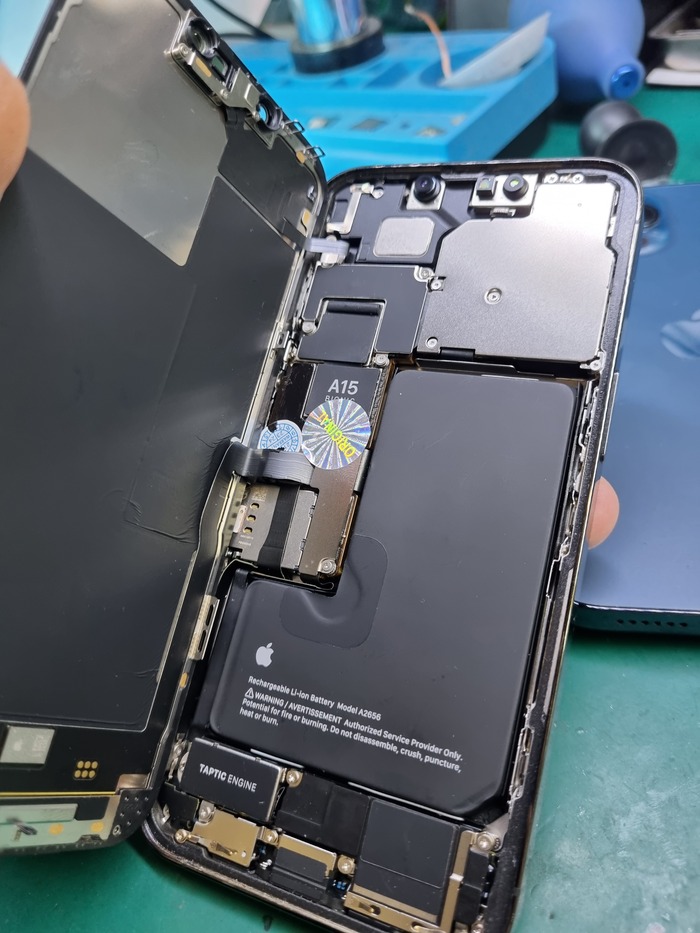

Далее красивая сборка и окончательные тесты

Вот такая вот незатейливая история с банальным ремонтом цепи питания, как выражаются некоторые сэрвисы.

Найти меня можно просто, по моему нику в яндексе или телегу, а так же в полурабочую экстремистскую организацию "мета" инстаграмм.


Увидимся)
