Невероятно репрезентативная выборка - 1 диск.

Давай я также сделаю?

Имеется в наличии диск ST3000DM001-1CH166

До безобразия ужасный диск, судя по отзывам. Гарантия заявлена на сайте ДНС - 2 года

Но что это?!

Внезапно пробег составляет 2370 дней! 6.49 года!

Вы только посмотрите, что делает этот парень!

В чем же его секрет?

С момента его установки 15 мая 2018 года на вообще некритичную файлопомойку с более критичной, но тоже не очень важной, он записал на себя 11 терабайт и с него прочитали 24, что не есть особо много.

Делаем выводы:

- условия эксплуатации и режим работы однозначно решают. Вполне ожидаемо жёсткий диск из домашней линейки оказался более живучим, нежели решение enterprise уровня.

- 1, 2, 5, да даже 10 дисков - не показатель надёжности.

- совпадения случаются.

Делать громогласные выводы о хитроделанных (или же судя по моим данным - охуительных) производителях на основании одного случая имхо непрофессионально.

Принесли тут сервант в ремонт. Выругался ВЧЕРА (это важно) на состояние жесткого диска.

Диск из рейда вытащен, подключен к тестовому компьютеру.

Вот скрин: (с экрана телефоном)))

Пробег 43847 часов, вычитаем сутки, он же вчера ругаться начал (24 часа). Делим остаток на 24 и на 365, чтобы получить годы: 5,0028 лет.

Смотрим на диск: Seagate Constellation. Серверный диск с заявленной гарантией 5 (пять) лет.

Итого диск переработал 1 день сверх гарантии и самоликвидировался.

Итоги теста поверхности: умер при тестировании полностью.

Выводы о проектировании ресурса оборудования делаем сами.

Сегодня будет пост про трубку, которая решила избавиться от вырезов в гнутом экране и получила идеальный дизайн экрана. Oneplus 7 pro. Телефон перфекционистов)

Телефон на самом деле очень крутой. Первое решение Oneplus сделать выдвижную камеру и убрать дырки в матрице, сделав безрамочный дисплей с гнутыми краями, на котором твой глаз вообще ничего не отвлекает. Кроме концерна BBK никто больше не смог предоставить гнутый экран без дырок. Да и впринципе труба на момент выхода была одной из топовой по железу и производительности и до сих пор является рабочей лошадкой для многих людей.

А вот как выглядит боец.

Как обычно удар с краю. Большинство стекл бьются именно с краев, поэтому гнутые телефоны намного больше подвержены разбиться при падении. Но изображение показывает без дефектов, а значит никаких проблем что бы заменить стекло нет.

А вот сравнение 8 pro и 7 pro, мне их принесли оба в один день, поэтому можно сравнить насколько больше стала следующая серия от плюсов. Даже вырез обратно вернули)

Если интересно как работает эта выдвижная камера, то вот вам вид изнутри.

Камера на длинном шлейфе, который сложен в гармошку. Справа электродвигатель, проворачивающий винт, который выкручивает и закручивает камеру обратно. Смотрится эффектно, но это механика и надежности от нее ждать не стоит, камера может застрять, а движок может умереть заклинив камеру в одном положении. Поэтому от этой технологии в следующей серии отказались и вернули вырез.

Но это все отступление, а мы тут на работу пришли посмотреть. Так что приступим.

Снимаем все, что нам помешает и заводим струну между матрицей и стеклом.

Доводим до конца струну и отделяем битое стекло от матрицы.

Затем выклеиваем дисплей из рамы. Видим дырку в матрице внизу под сканер пальца. Сканер оптический и снимает ваш палец прямо через экран. Плюсы ввели этот сканер в 6t, хотя хотели добавить его ещё в 5t. Так же видим огромную трубку медного радиатора. Она охлаждает материнскую плату и защищает процессор от перегрева и троттлинга. Редко где можно встретить хорошее охлаждение, потому что такой кусок меди стоит денег и в бюджетки вам такого не завезут. Максимум термопасты вагон нальют, как это было в Poco m4 pro 5g)

Затем проверяем матрицу на работоспособность.

Супер, можно склеивать матрицу с новым стеклом в вакуумном прессе.

Удаляем пузыри на высоком давлении и достаем готовый дисплей, клеил плюсы я вместе, потому и на фотке будут оба аппарата.

Супер, можно собирать.

Клиент принес свой акб и крышку с просьбой заменить. Отдельно я такие заказы не беру, но вместе с переклейкой могу заменить деталь, купленную клиентом.

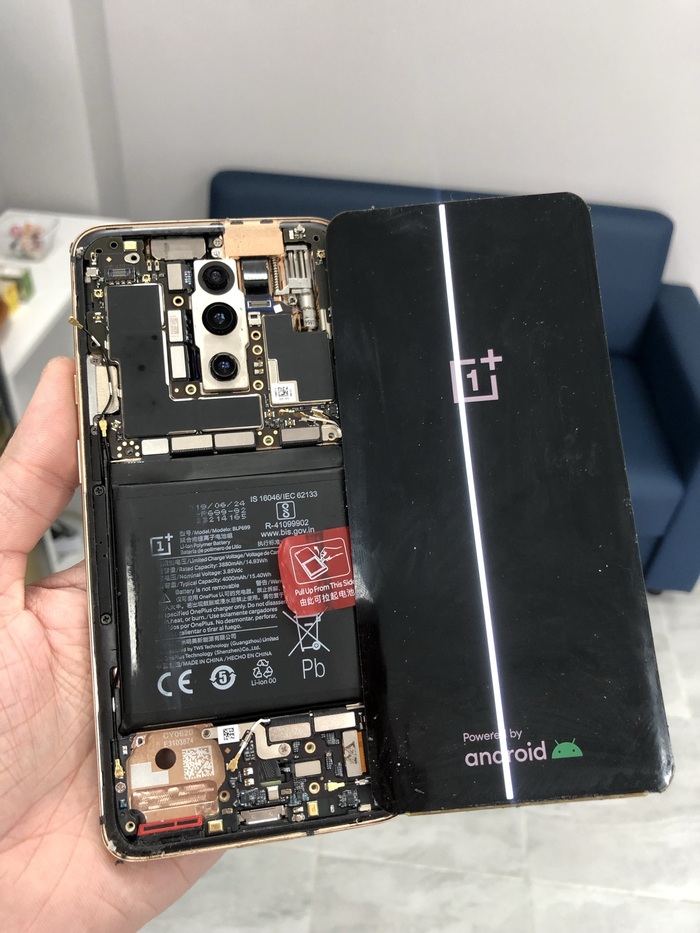

И тут нас интересует что это за шлейф на крышке?

Снизу фонарик, а сверху датчик освещения. Да, его вынесли на заднюю крышку, поэтому экран подстраивается под освещение в том числе и сзади телефона. Такие дела)

Собираем все обратно, проклеивая края дорогущим термоклеем и проверяем результат.

Отлично, а олеофоб какой?

Кайф. Кстати, кому интересно с 8 pro тоже все хорошо и он уже в посылке едет владельцу в другой город.

Вернули китайцев к жизни.

А я пойду переклеивать очередного бойца)

Цен ни в постах, ни в комментах здесь писать не буду. Админы пикабу меня очень любят и любезно БАНят)

Всем удачных ремонтов. Берегите нервы переклейщиков и несите сразу переклеивать свои аппараты, а не когда на них уже наполовину изображения не показывает)

Интересные посты для ликбеза.

С чем едят Amoled и OLED матрицы

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

г. Санкт-Петербург

Я ВКонтакте: vk.com/mountancore

Я в телеграме: @mountancore

Приглашаю всех желающих в комменты для совместного веселья)
А тем, кто напишет, что пост реклама - пришлю пикчи с Пельмешками. Всем добра)

Сегодня будет пост про замену стекла на яблоке с тяжелой судьбой)

Эппл с каждым новым телефоном привязывает детали серийным номером в процессору. То аккумулятор привяжут, то дисплей, то камеру. А все для того, чтобы их нельзя было просто так взять и заменить.

Но в 12 серии они придумали ещё один забор, через который мало кто успел научиться перелезать)

Я уже писал о том, что начиная с 11 серии если просто заменить дисплей, то вылезет ошибка "Не удается проверить подлинность дисплея" и её потом никак не убрать. Она будет бесить и появляться на протяжении недели при любом запуске телефона и периодически вылезать на экране "Домой".

А с 12 серии даже если исправите ошибку неродного дисплея, то тру тон восстановить уже было невозможно. Но сегодня я исправлю обе эти ошибки и покажу как это делаю я.

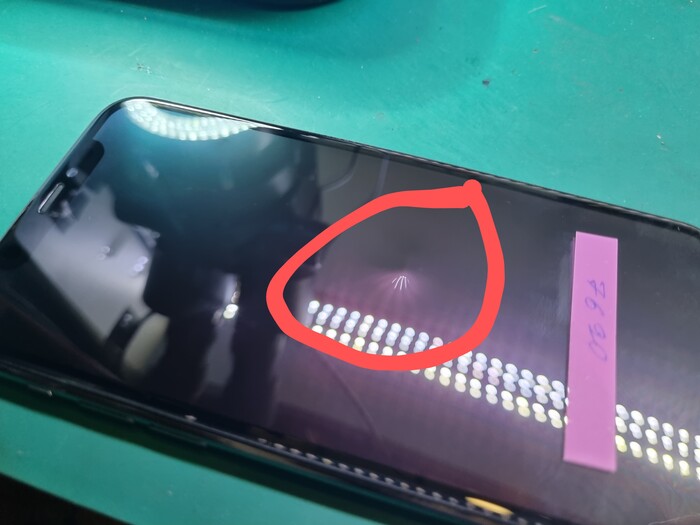

Для начала осмотрим пациента.

Ух ты, как будто нефть разлилась в каньоне)

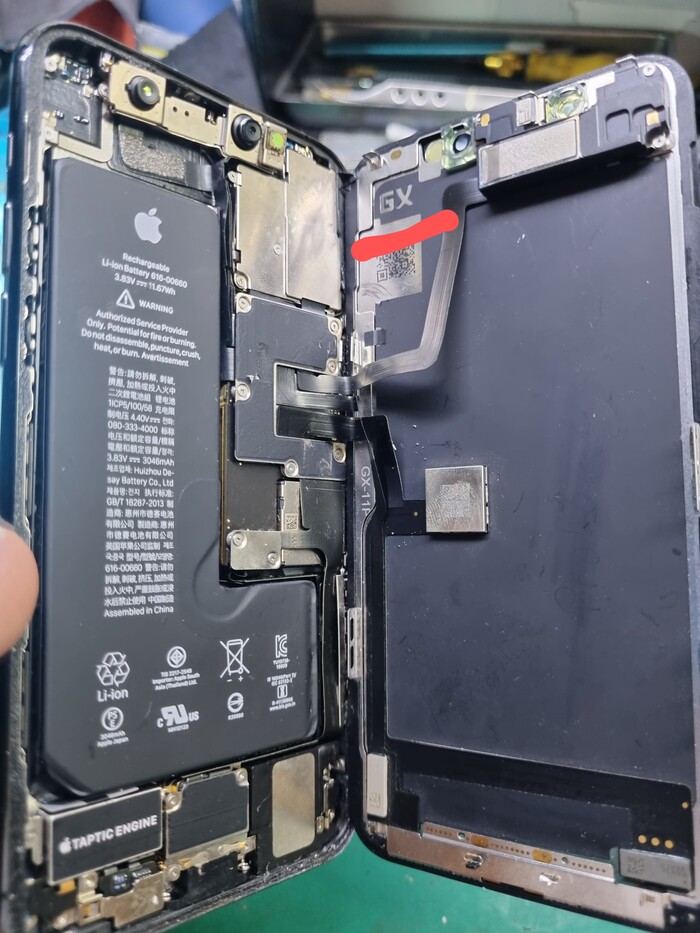

Вскрываем аппарат.

Ну и потрепала его жизнь. История у этого телефона похожа на сценарий из фильма, потому что этот телефон сначала украли, затем в процессе кражи разбили, попытались разобрать на запчасти, но не успели, потому что телефон забрала полиция и отдала владельцу. После этого он ещё немного проработал и его разбили опять, но на этот раз ещё и погнулся корпус и тут матрица не выдержала и расслоилась. Поэтому защитных экранов и влагозащитной проклейки нет.

К вопросу о людях, которые говорят что во времена съемных аккумуляторов телефоны не пачкались внутри и сделали телефоны неразборными только чтобы не дать вам акб самостоятельно заменить. Вот вам телефон, с которого просто снята взагозащитная проклейка и он теперь похож на пустыню.

Привет всем сервисам, которые забывают клеить влагозащиту, после вас весь этот песок царапает объективы камер и коротит плату, а мокрые руки сразу отправляют телефон в Вальгалу. Не надо так)

А как надо сейчас и покажу. Для начала нам нужно разобраться с ошибкой неродного дисплея.

Отрываем шлейф тачскрина с трупа, ему уже он не нужен, а нам нужна с него микросхема тачскрина. Именно в ней и содержится ошибка неродного дисплея.

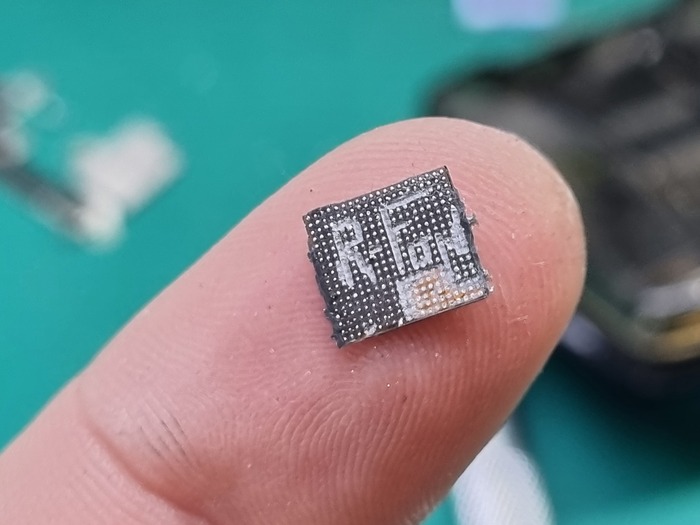

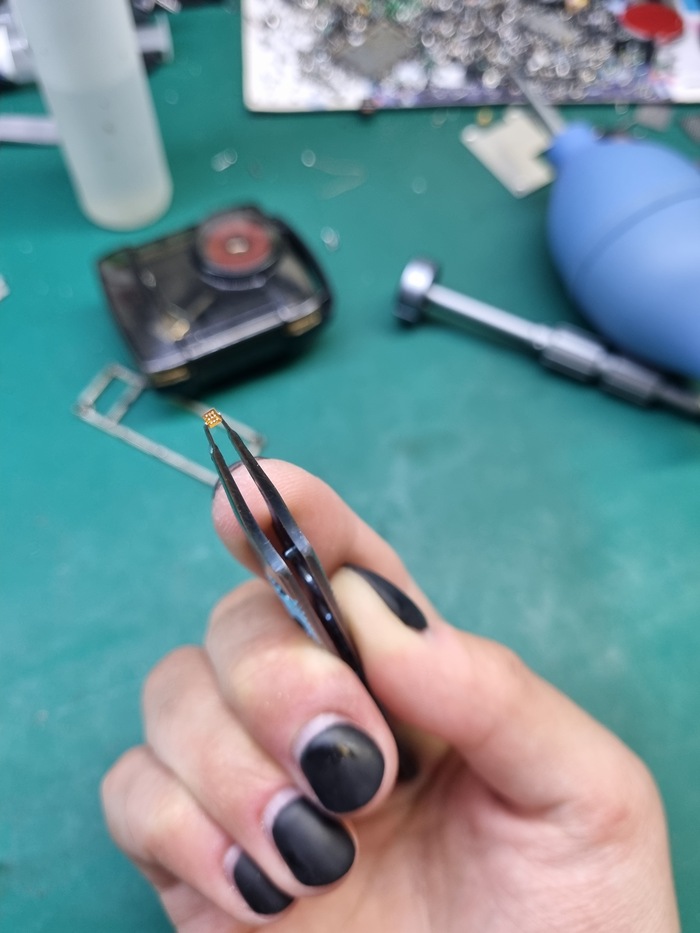

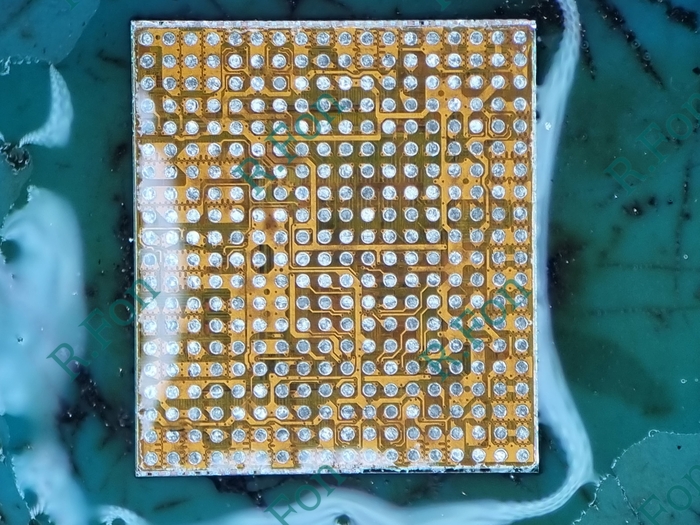

Накатываем новые шары на нее

Далее нам надо спилить старую микросхему, Да, именно спилить. Тк шлейф тачскрина нереально близко к матрице и если допустить температуру на матрице выше 120, то сгорит поляризационный слой, который невозможно заменить на гибких амоледах. А температура легкосплавного припоя 138 градусов. Почти на 20 градусов выше, чем нужно. Превысим температуру больше нужной и получим вот это.

А это желтое пятно значит что ты влетишь на крупную сумму и побежишь за новым дисплеем. Потому матрица труп. К таким пятнам приводит ещё и колхозная полировка от людей, которые полируют тачки и думают что и телефон можно так же заполировать от царапин. При полировке температура ещё выше, чем при пайке. Поэтому полировать телефоны самому нельзя)

Берем в руки алмазный диск и снимаем слой за слоем с микросхемы тача на новом дисплее.

Сначала пилим кристаллы в которых и хранится вся информация.

Затем подложка этих кристаллов.

И в конце доходим до чистой и ровной посадочной площадки. Сюда и будем садить новую микросхему.

Обкладываем матрицу всеми возможными радиаторами и теплоотводами. Отклеиваем шлейф тачскрина нового дисплея и садим микросхему соблюдая направление ключа.

И аккуратно заворачиваем шлейф обратно.

Ошибки неродного дисплея нет, но и тру тона нет. Не порядок. Берем тестер и копируем данные со старого дисплея на новый с помощью нового тестера и специальной платы, которая может переписывать данные дешифратора, так как именно в нем на 12 серии и содержится серийник матрицы. Плата для тру тона появилась сравнительно недавно, до этого тру тон перенести было просто невозможно и где-то сейчас ходят куча людей у которых нет ошибки неродного дисплея, но и нет тру тона. А у нас будет)

Супер, тру тон на месте, теперь телефон думает что дисплей не меняли)

Наклеиваем новую влагозащиту и собираем аппарат.

Отлично, а олеофоб какой?)

Идеально, возвращаем аппарат довольному владельцу.

А я пойду переклеивать очередного бойца)

Цен ни в постах, ни в комментах здесь писать не буду. Админы пикабу меня очень любят и любезно БАНят)

Всем удачных ремонтов. Берегите нервы переклейщиков и не берегите нервы воришек айфонов, после них чинить трубки удовольствия мало)

Интересные посты для ликбеза.

С чем едят Amoled и OLED матрицы

На чем держится влагозащита IP67? На примере Iphone 8

г. Санкт-Петербург

Аккумуляторы в телефонах и с чем их едят

Я ВКонтакте: vk.com/mountancore

Я в телеграме: @mountancore

Приглашаю всех желающих в комменты для совместного веселья)

А тем, кто напишет, что пост реклама - пришлю пикчи с обручем. Всем добра)

Сегодня поговорим про старшего американца из 5 серии пикселей от корпорации добра.

Это не бюджетная модель, Поэтому сюда завезли гибкий амолед как на пикселе 4 и 4XL. Но сделали его ещё тоньше. Ещё и разбит он был так, что в процессе переклейки я выглядел примерно также как на этой пикче)

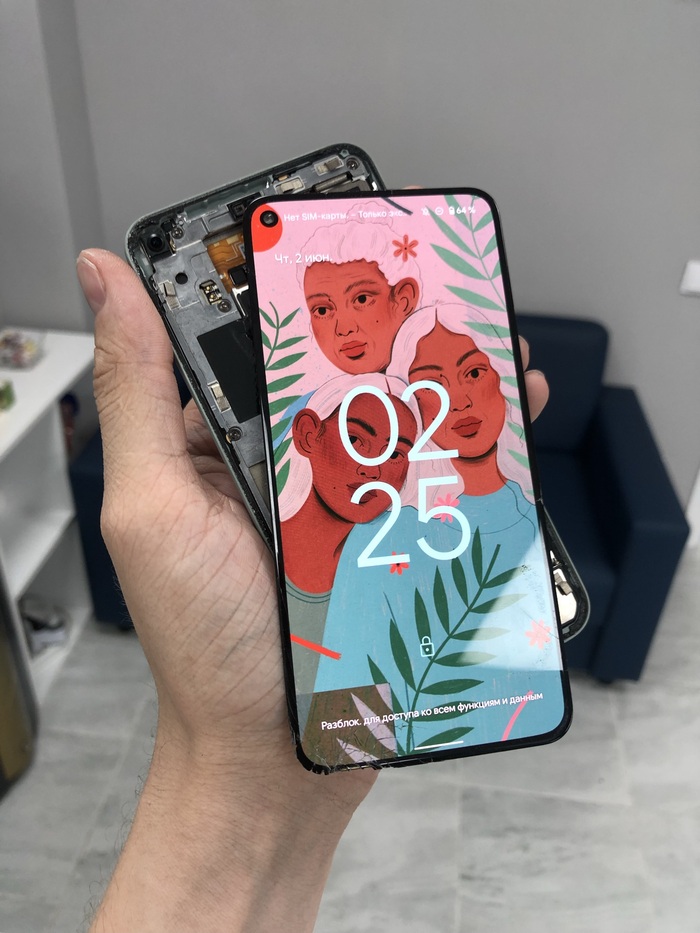

Так как же он был разбит, что столько мне нервов потрепал?

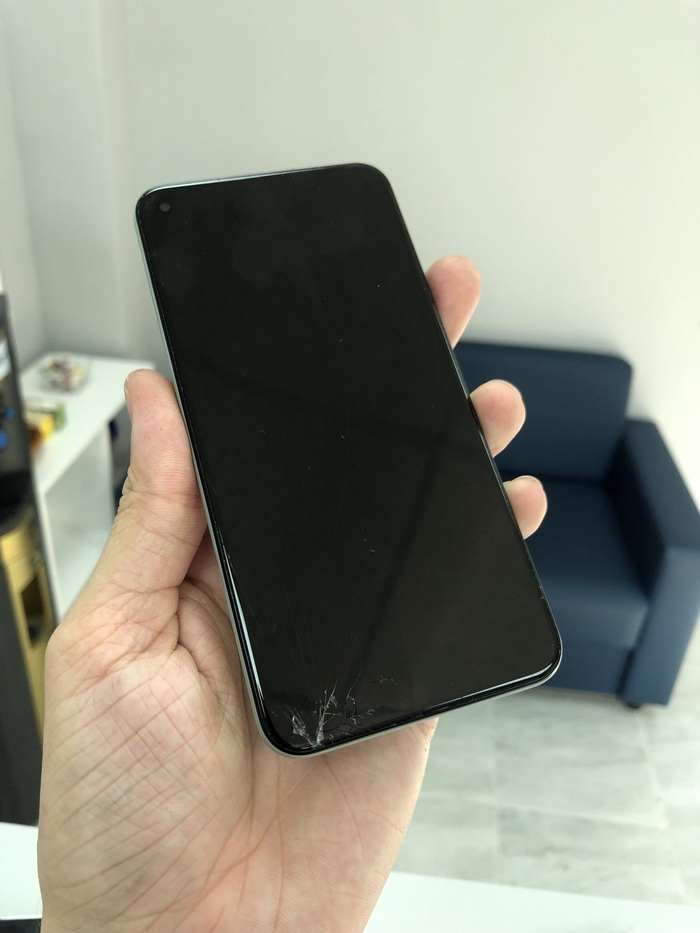

А вот так.

Казалось бы что тут такого? По постам ранее я и битые в труху дисплеи и переклеивал в идеал. А тут маленький скол снизу. Неужели это такая проблема?

Да, это одуреть какая проблема на пикселе 5, тк он сидит на такой дубовой проклейке, что дисплей из корпуса очень сложно вытащить. При этом разбитие в самом низу у шлейфа матрицы, ещё и сама матрица гнется как лист бумаги. Одно неловкое движение и получим вот такую полосу на матрице.

И её будет уже не убрать. Дисп в мусорку полетит, а я побегу покупать клиенту новый за свой счет. А все из за желтой штуки снизу, это загиб шлейфа матрицы, его цепляет осколок и рвет  слой пластика, который защищает шлейф от механический воздействий. И я прилетаю от 2к до 20к в минус. А вы думали переклейка это легко?)

Молясь Богу Переклейщиков вскрываем аппарат.

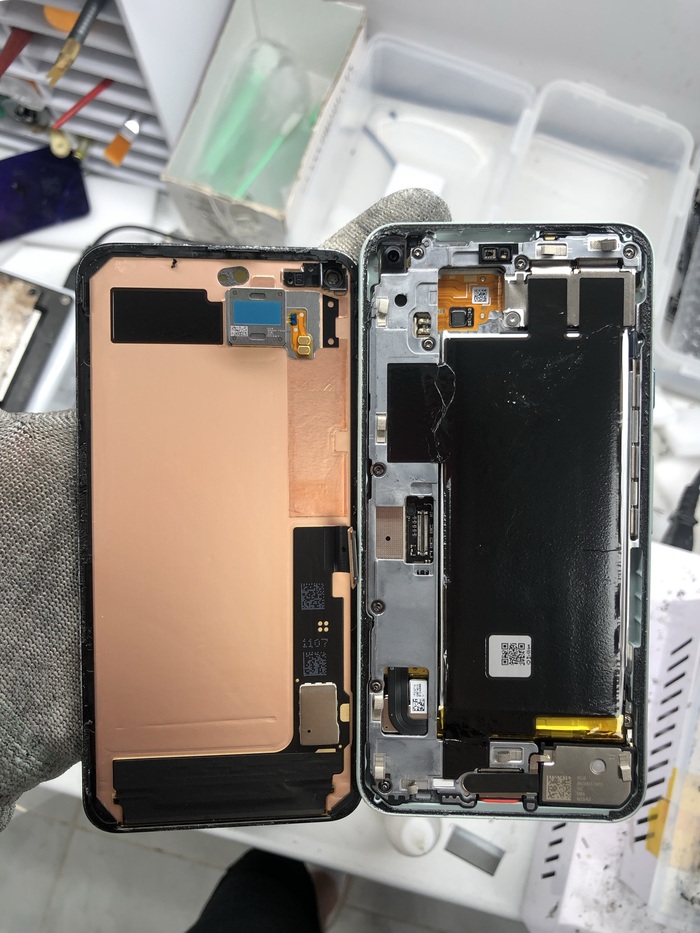

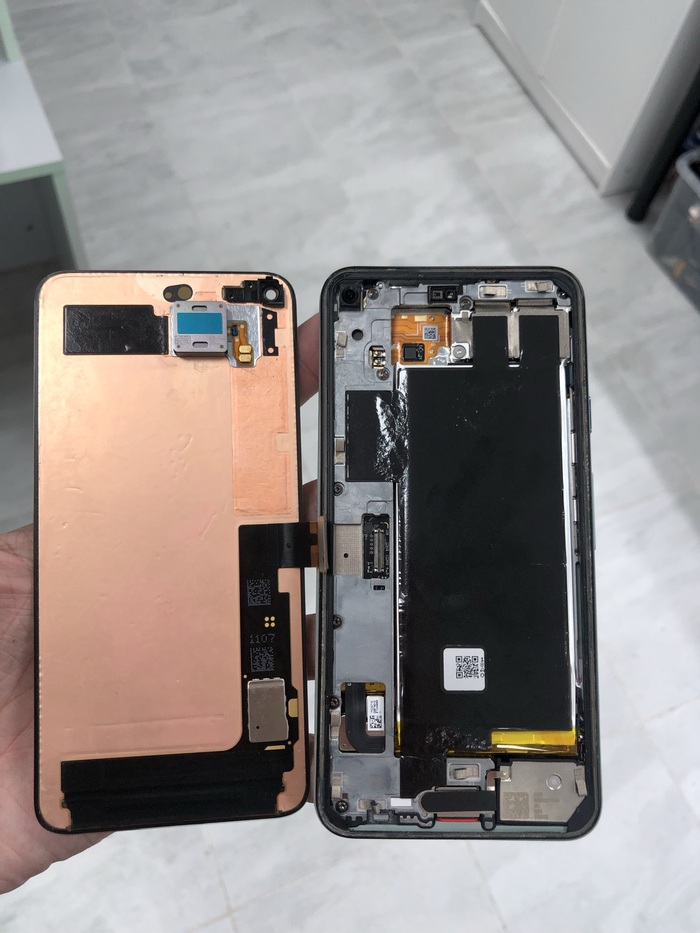

Все отлично, даже влагозащитная проклейка осталась на месте. Дисплей снят в идеал.

Снимаем динамик и пластиковый держатель фронталки.

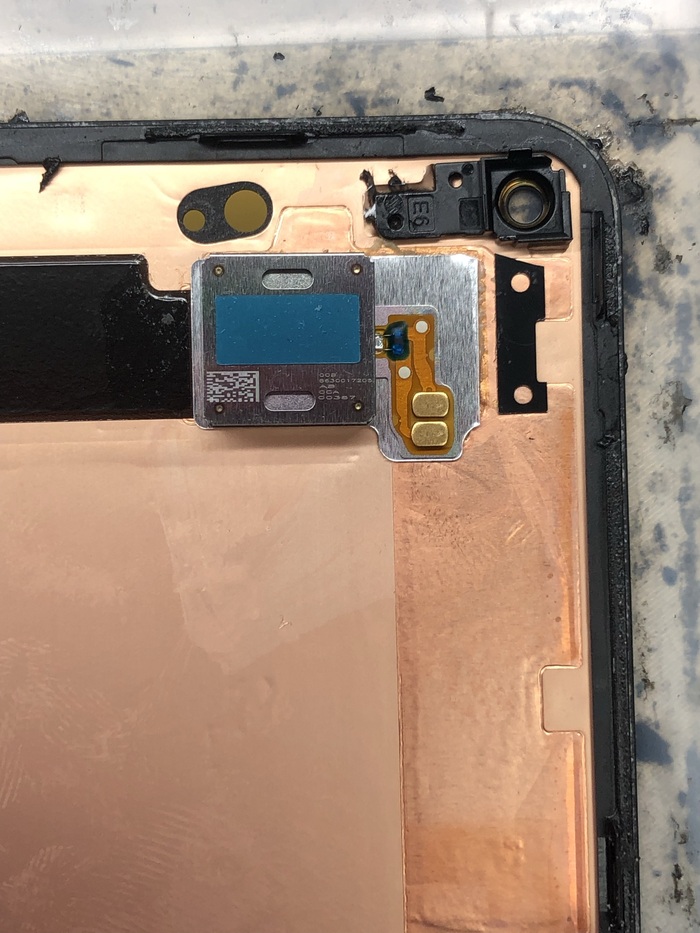

Да, кстати динамик тут необычный, это пьезодинамик. Сделан он по принципу вибромотора и передает звук прямо на матрицу и вы слушаете вибрацию звука с экрана. Такую штуку китайцы из хуавей запихнули ещё в свой p30 pro. Штука просто шикарная. Забудьте что у вас забиваются сетки. Сетки больше нет! Но в стеклянную матрицу такую штуку не запихнуть, она слишком толстая и звук просто рассеется и будет тихим. Поэтому такое решение только для гибких амоледов, которых на рынке не так уж и много в андроид смартфонах. Да и стоит такой пьезодинамик дороже обычного. Так что сетки ещё долго будут забиваться на большинстве аппаратов. Такие дела)

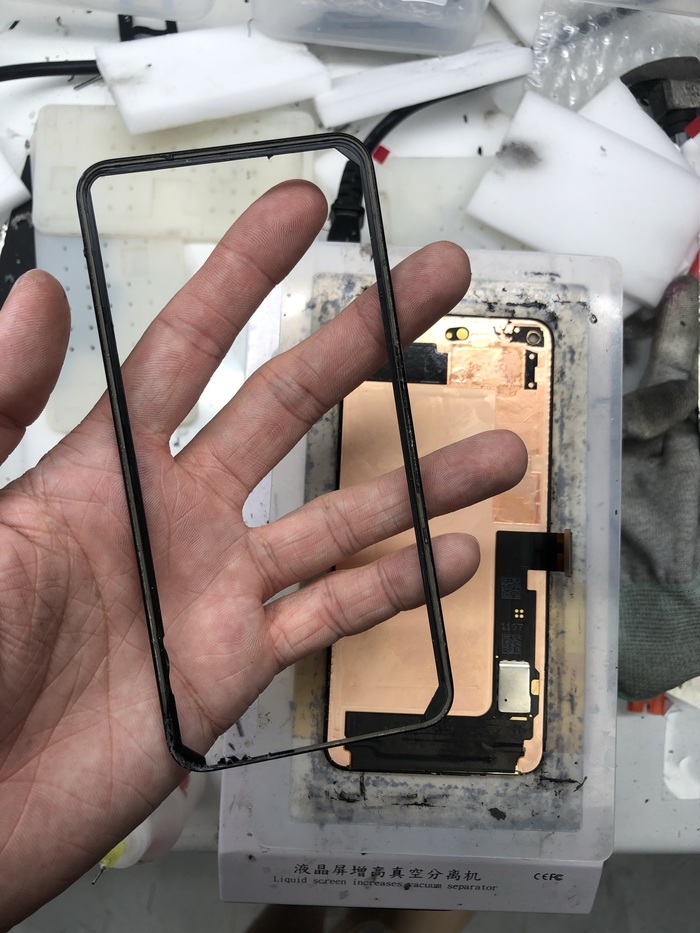

Теперь самое тяжелое, снять рамку. На этом этапе всегда замедляется время, потому что нужна бешеная концентрация, одно неловкое движение и дисплею конец.

На одно только снятие рамки ушло минут 10, хотя обычно делается за минуту. Пилишь-тянешь, и так по кругу пока рамка сама не отвалится вместе с осколками, которые могли завалить матрицу. Вот они внизу рамки.

Проверяем что все работает.

Огонь, но расслабляться пока рано, ведь при срезке осколки тоже могут разорвать шлейф.

Приступим. Заводим струну с угла.

Герметика по краям гора, а значит срезать матрицу чистой не получится.

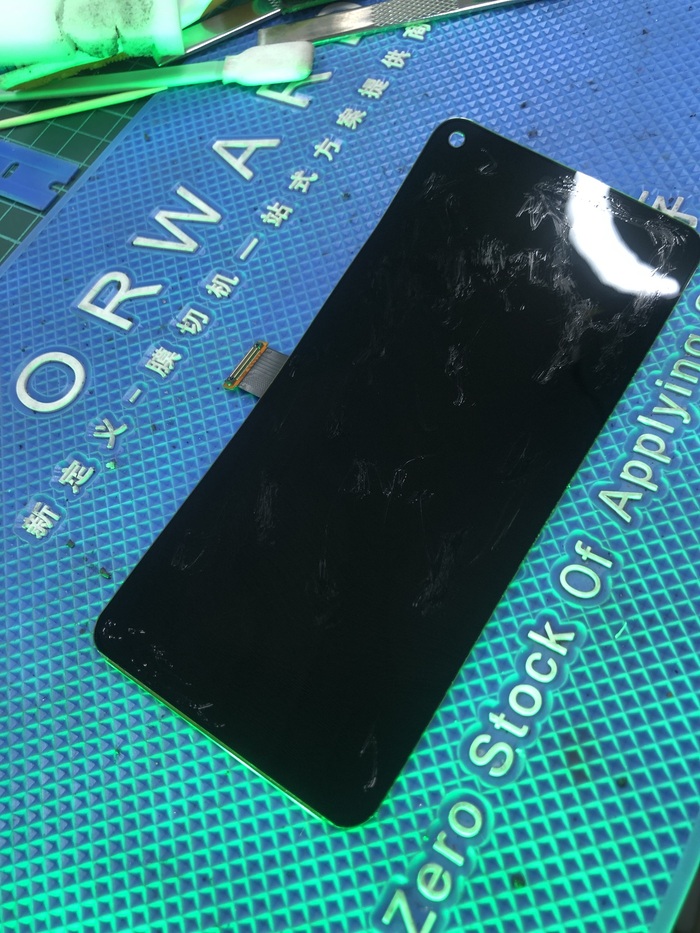

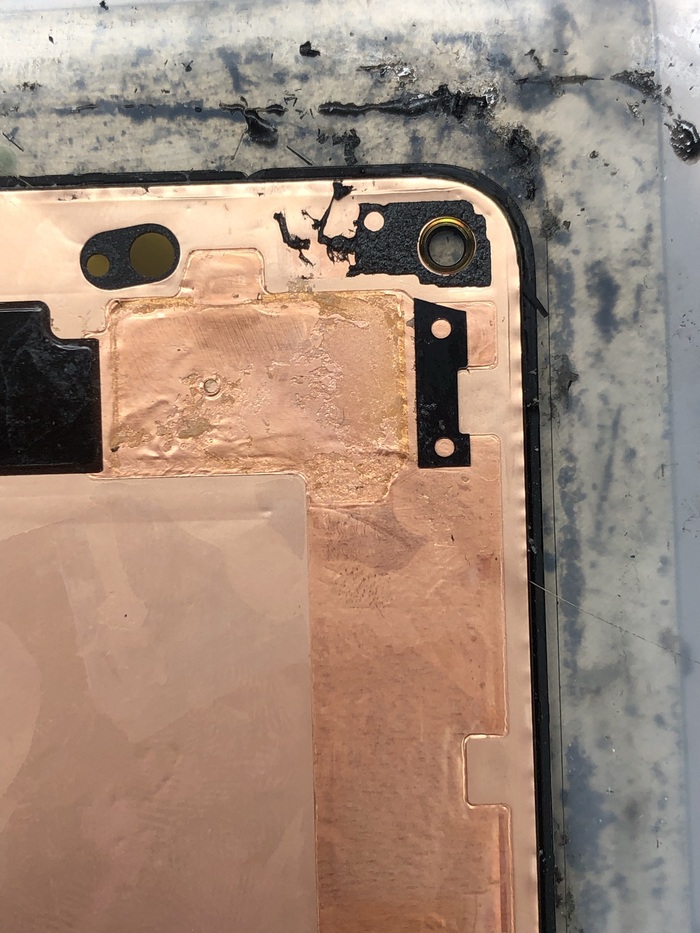

Отлично, пора почистить матрицу от клея.

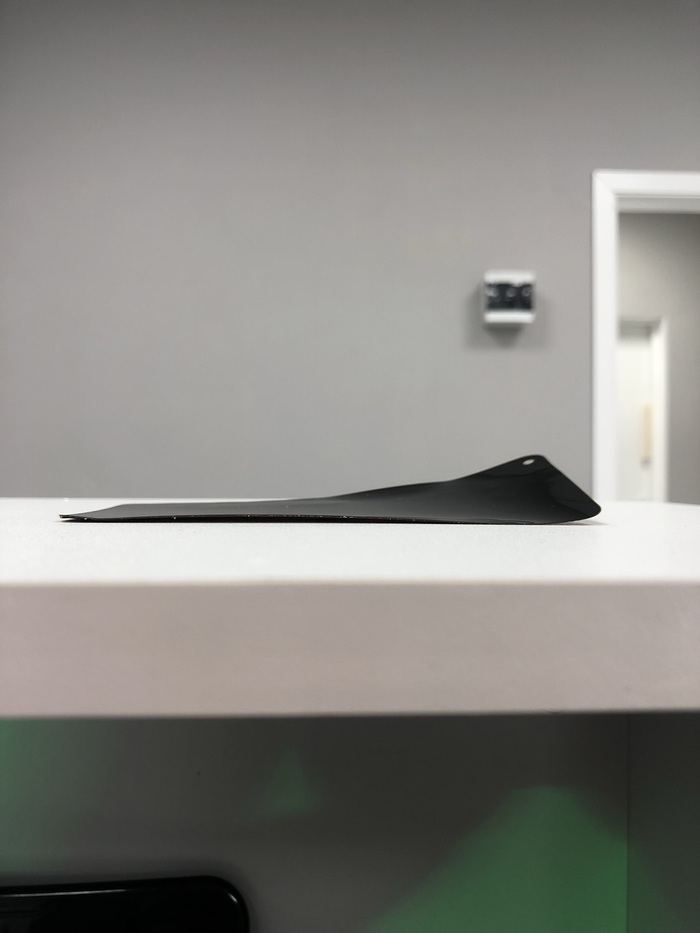

Вот так её свернуло после срезки. Матрица ужасно тонкая.

Снова проверяем на работоспособность матрицу. Задерживаем дыхание в интриге)

Фух, можно выдохнуть. Матрица живая, а значит самая сложная часть позади. Пора склеивать матрицу со стеклом.

Сначала замазюкаем все царапки, что бы их не было видно под стеклом.

Для пытливых умов: этой жижей нельзя поляр на телеке или лобовуху на вашей тачке закрасить, она так не работает)

Далее склеиваем в вакуумном прессе матрицу с новым стеклом и выгоняем пузыри на высоком давлении в 8 атмосфер)

Возвращаем рамку и держатели на место.

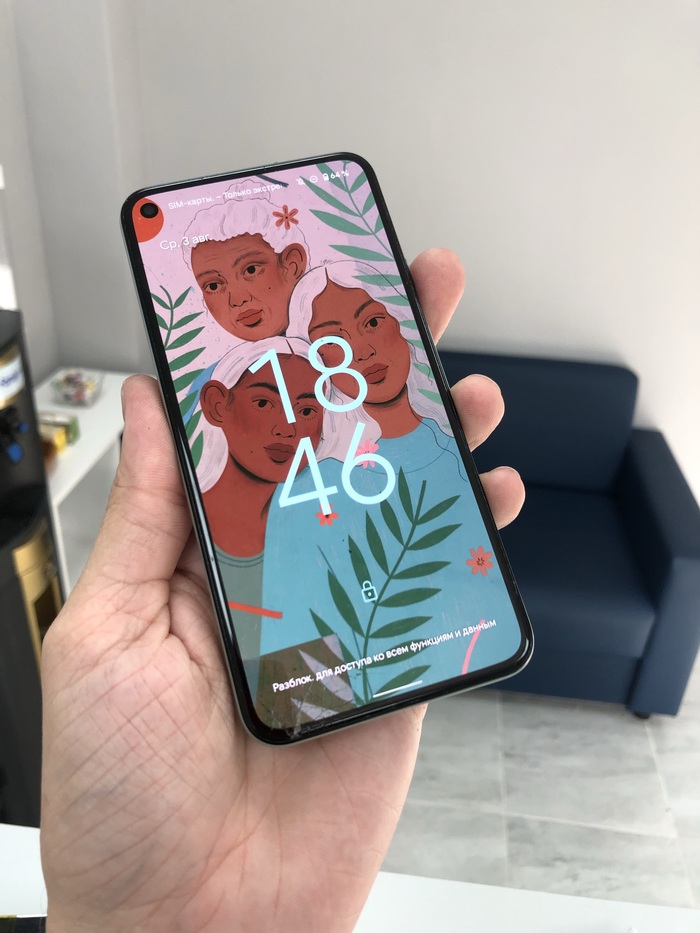

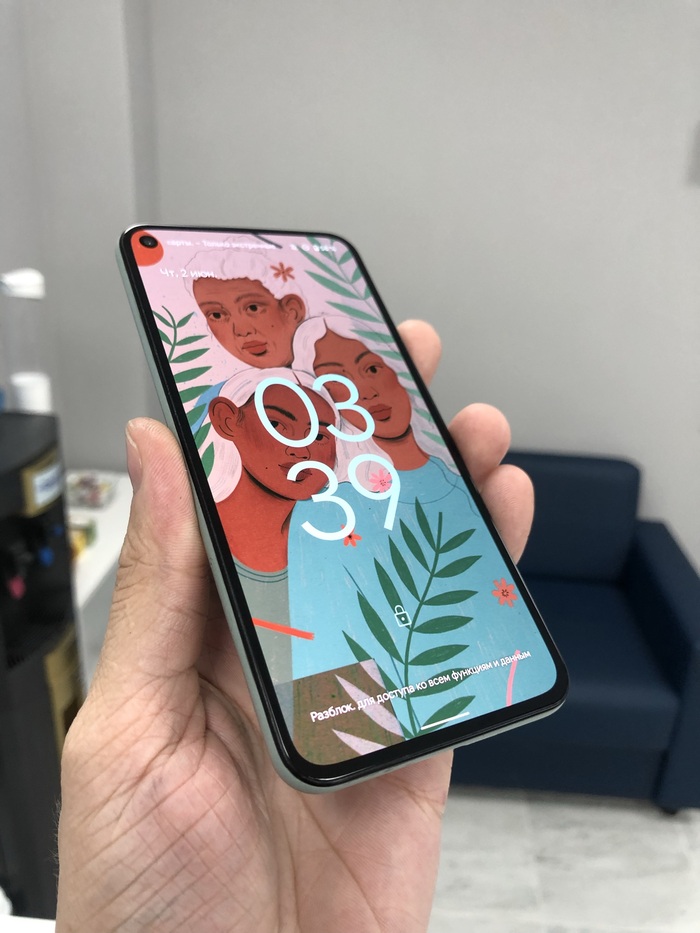

На рамку тонким слоем наносим дорогущий термоклей. Склеиваем дисплей с рамкой и проверяем готовый результат.

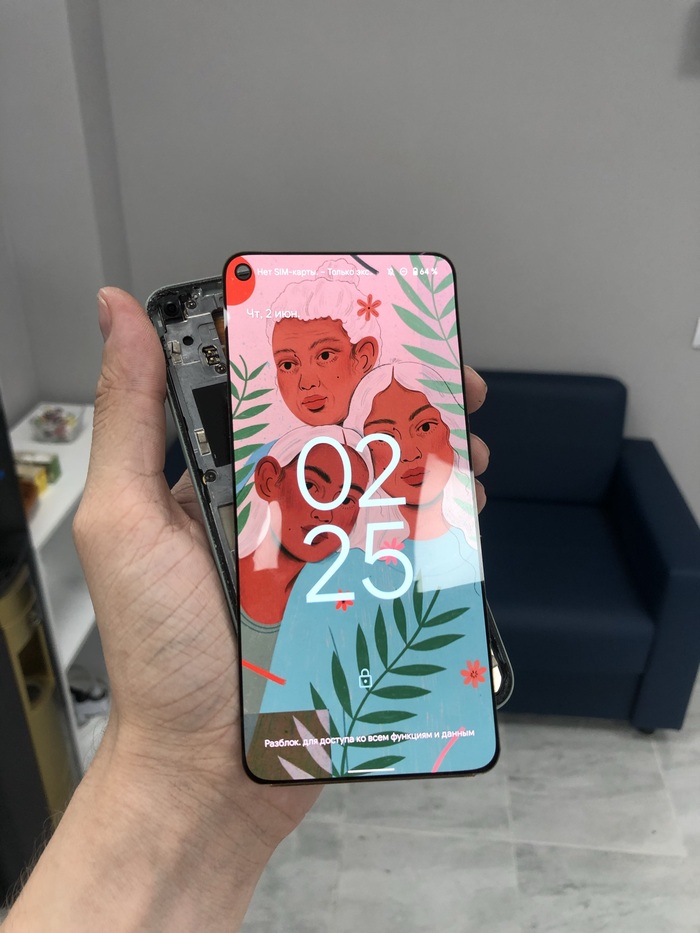

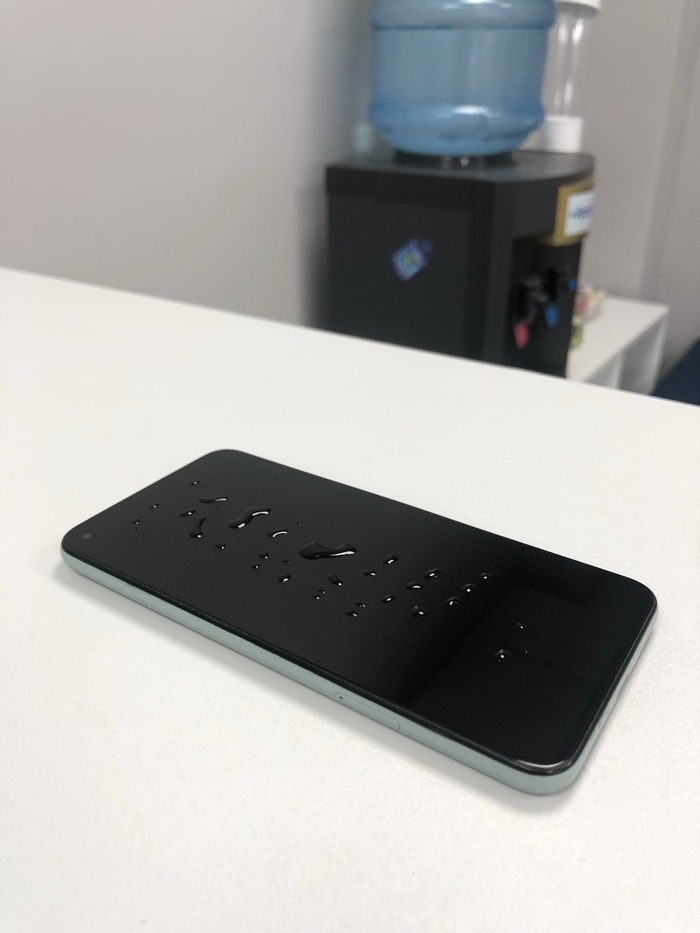

Пушка, а что с олеофобом?

Кайф, пополнили миску со стеклами. 4 дня назад опустошил, опять забилась)

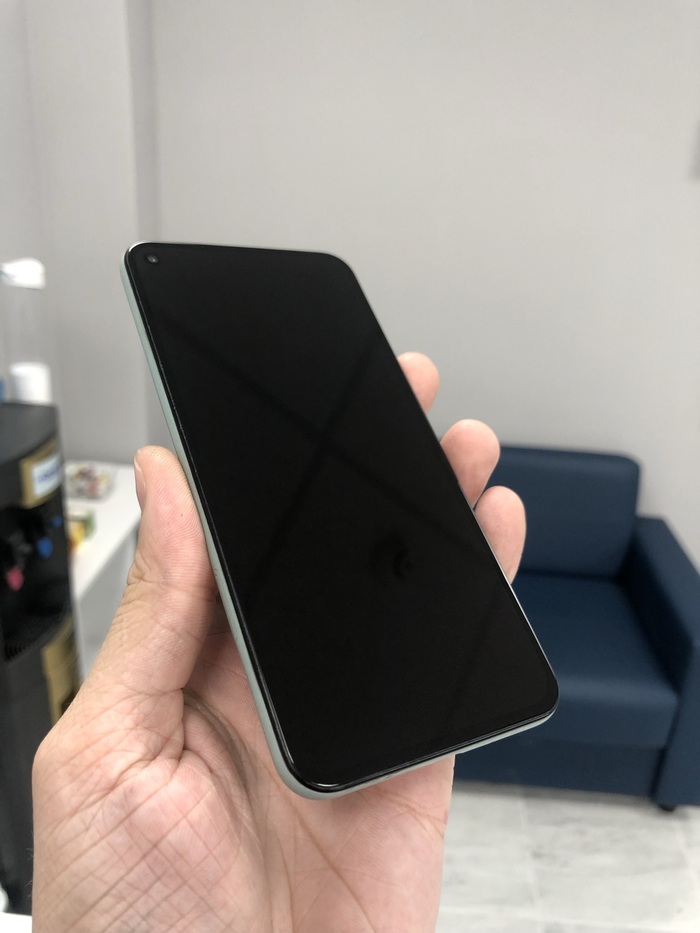

Американец снова с трою и возвращается в руки довольного владельца.

При слове "Американец" у меня в голове флешбеком появляется Данька Багров)

А я пойду переклеивать очередного бойца)

По цене вышло в 2 раза дешевле замены дисплея.

Цен ни в постах, ни в комментах здесь писать не буду. Админы пикабу меня очень любят и любезно БАНят)

Всем удачных ремонтов. Берегите нервы переклейщиков разбивайте телефоны сверху, а не снизу)

Интересные посты для ликбеза.

С чем едят Amoled и OLED матрицы

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

г. Санкт-Петербург

Я ВКонтакте: vk.com/mountancore

Я в телеграме: @mountancore

Приглашаю всех желающих в комменты для совместного веселья)

А тем, кто напишет, что пост реклама - пришлю мемы с Гоблином Пучковым. Всем добра)

Здравствуйте всем!
Из дружественного сервиса получил в ремонт ноутбук с диагнозом - не заряжается. Клиентом был куплен новый аккумулятор, но заряд в нем так и оставался на одном уровне при подключении к зарядному устройству. В windows 10 аккумулятор (и старый и новый) определялся, но не заряжался.
Что ж , будем сначала проводить визуальный осмотр. Вскрываю:

Увидел причину сразу: вдавленная и поймавшая клин кнопка отключения аккумулятора. В данной модели она находится на дополнительной плате, которая соединена широким шлейфом с материнской платой. Хотя обычно эту кнопку размещают поближе к разъёму аккумулятора.
Меняю кнопку:

После замены аккумулятор стал заряжаться.
Ноутбук протестировал и выдал.
Надеюсь мой пост поможет начинающим ремонтникам и всем неравнодушным к ремонту.
