Или срочный ремонт ноутбука HP ProBook 450 G6.

Всех приветствую)

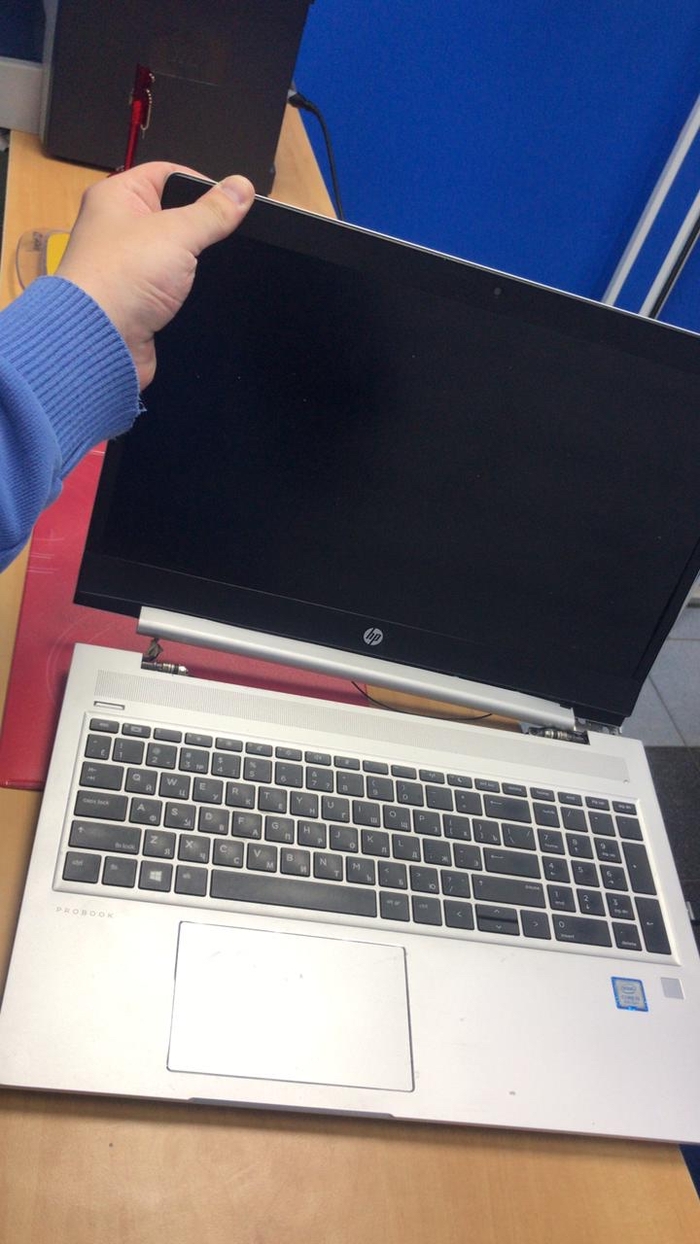

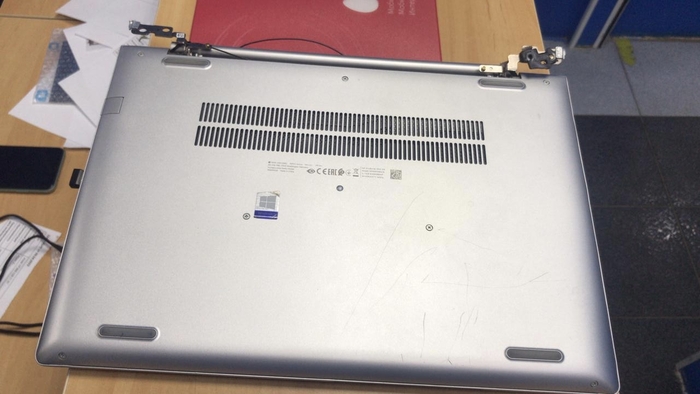

Из дружественного сервиса прислали такие вот фотографии:

И вопрос: Можно ли починить в срочном порядке?

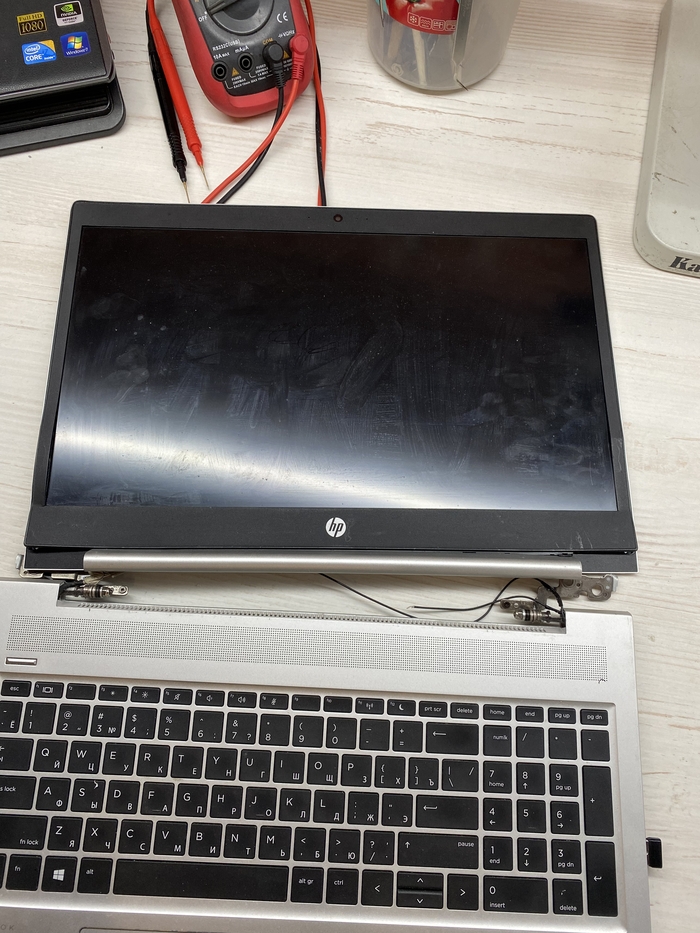

И через 40 минут этот ноут уже у меня на столе:

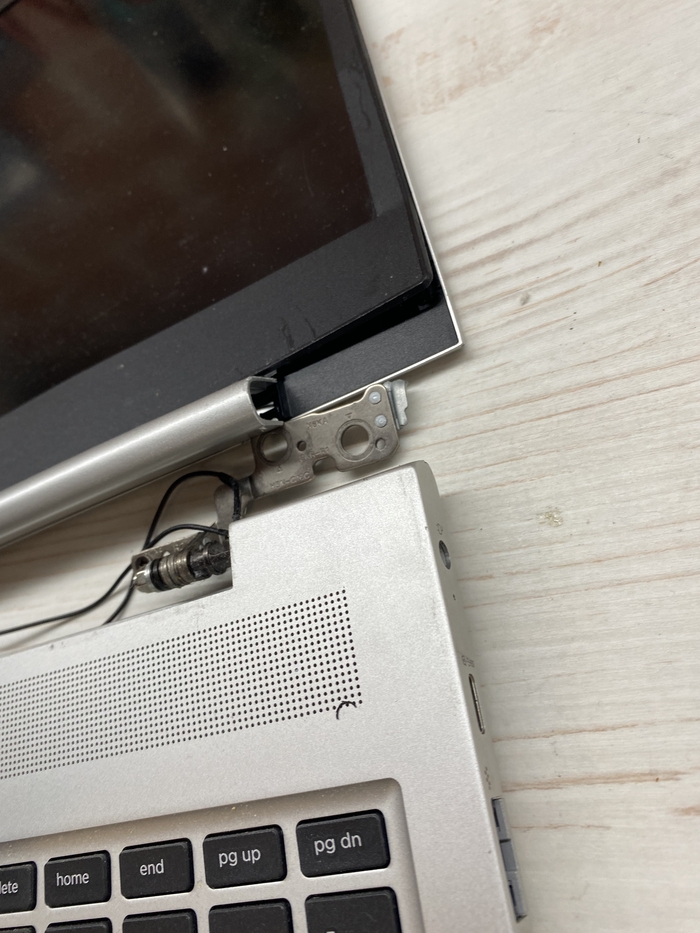

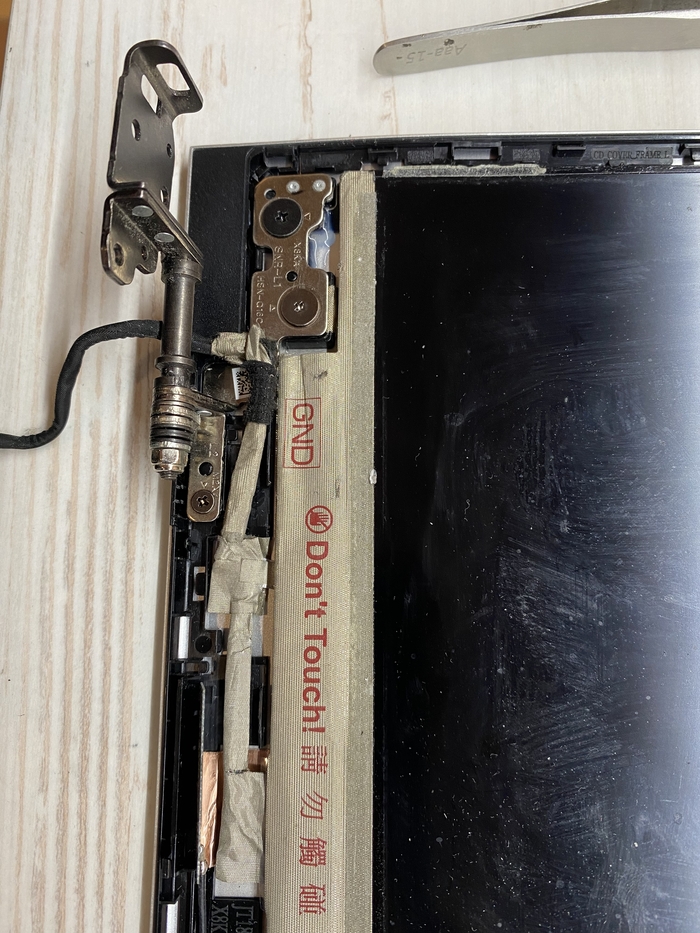

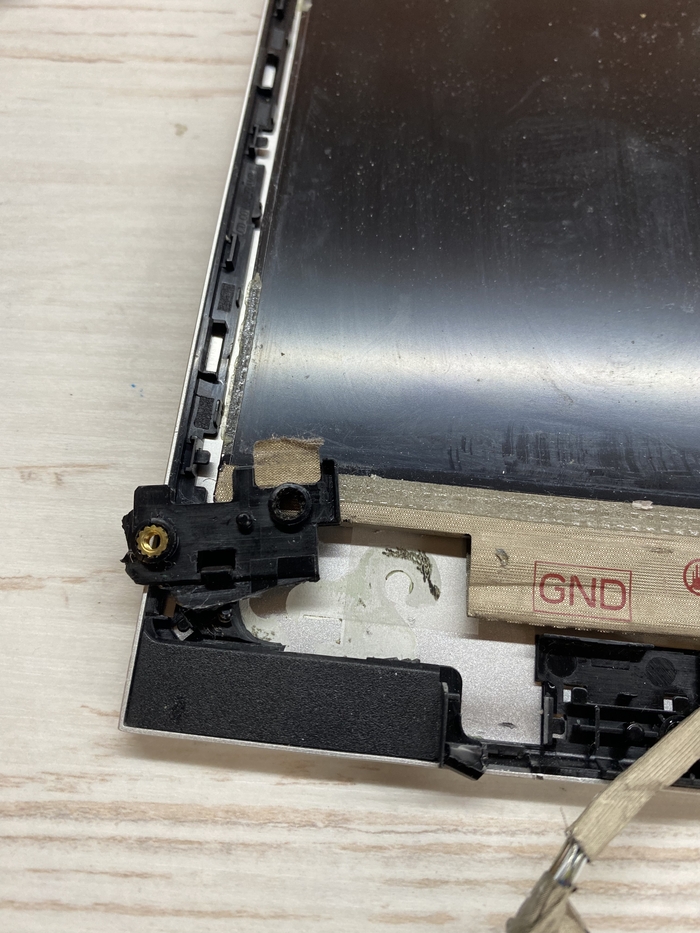

Вырвало крепления петель из крышки матрицы. Погнуло рамку матрицы, сломало направляющие:

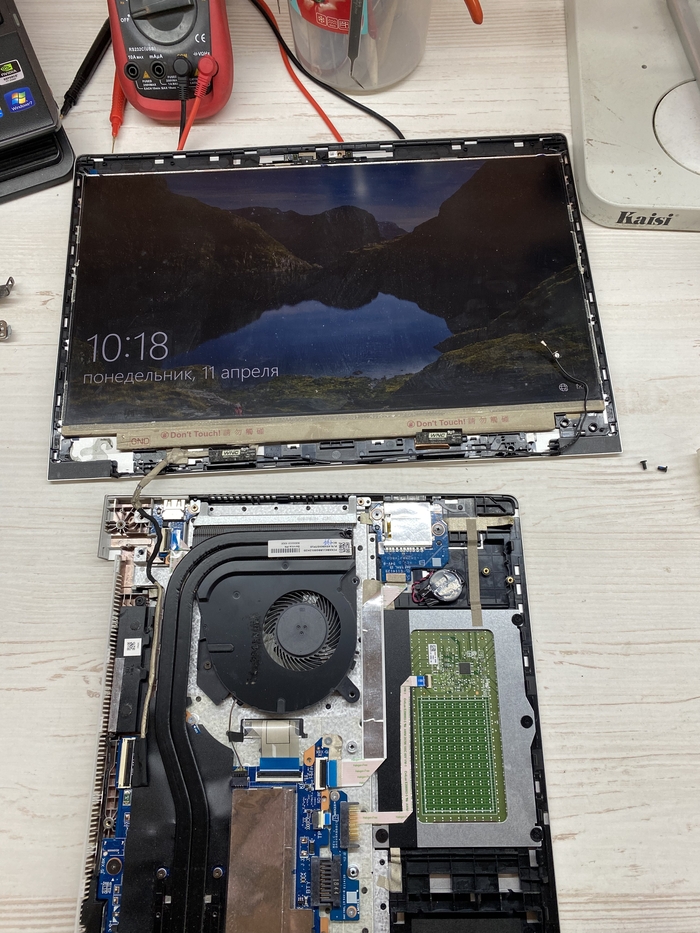

Первым делом нужно отсоединить всю «голову» и снять рамку матрицы, а она приклеена к матрице.

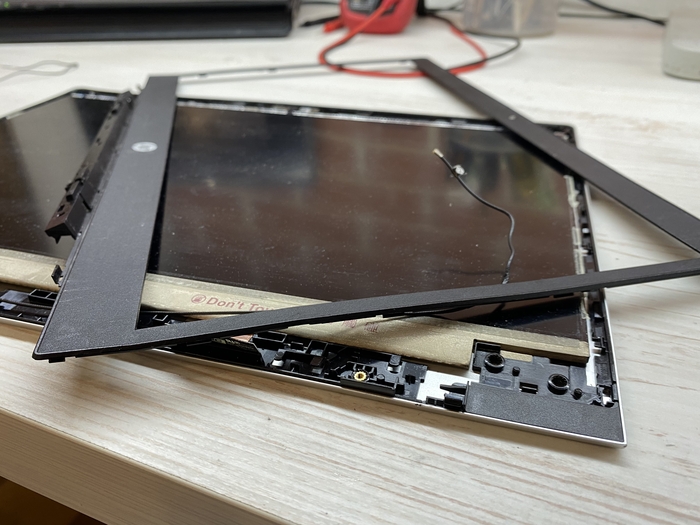

Аккуратно, немного грея феном, снимаем рамку и проверяем, что матрица не повредилась во время демонтажа:

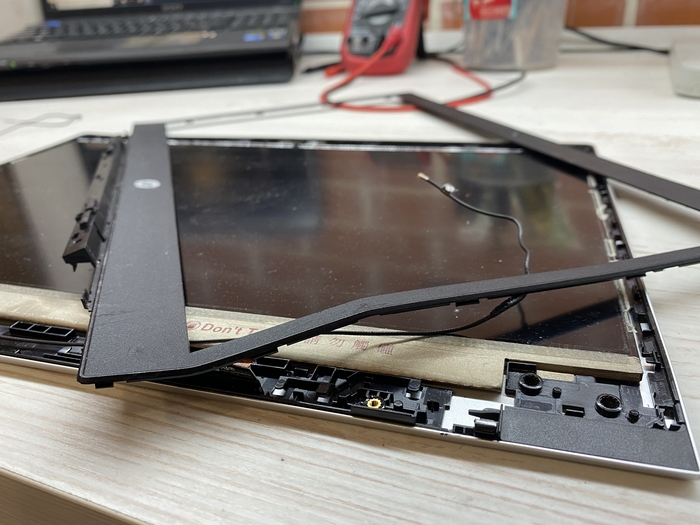

Далее, разогревая феном рамку, выпрямляем её. До:

После:

Далее, в идеале нужно заменить крышку матрицы целиком, но учитывая что ноутбук нужно отдать через несколько часов, будем клеить.

Обезжириваем склеиваемые поверхности и мажем поксиполом крепления:

Затем, после сушки всё можно собирать, но обязательно нужно ослабить затяжку петель, иначе долго не протянет.

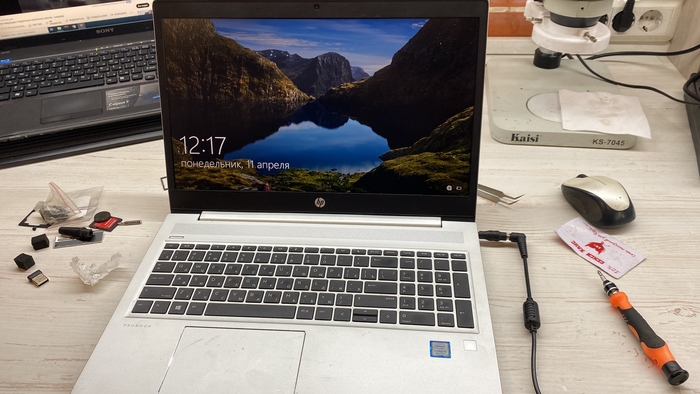

Итог таков:

На всё ушло чуть больше 2-х часов.

Ноут до сих пор в порядке)

Москва.

Сегодня презентация 14 яблока, а это значит, что самое время рассказать как Apple продала один и тот же телефон 3 раза, немного меняя внутрянку) Iphone SE 2020.

Что делать если у тебя есть куча запчастей со старой модели на складе и не очень хочется вкладываться в разработки для бюджеток? Правильно, продать этот телефон ещё раз! Но с новым процессором, а потом ещё раз)

Так появился первый Iphone SE 2016 года в дизайне iphone 5s и мозгами от 6s. Трубошлеп тогда стал действительно народным, но не на старте. Кто вообще покупает телефоны на старте продаж? Все ждут презентацию нового айфона, потому что старый подешевеет)

И вот когда SE подешевел, то его начали сметать с полок огромными партиями. Потому что топовое железо за цену бюджетки заставляет бежать в первый же магазин и обновлять свой старый телефон на новый. Плюс многим до сих пор душу греет дизайн 5s из за компактности и удобства. Но сейчас такой маленький аппарат не сможет потянуть все, что предлагает AppStore. Сами приложения стали намного требовательнее к железу. Да и батарейка в 1624mah не справится сейчас даже с 3-4 часами экранного времени. Физически такой форм фактор больше невозможен.

Поэтому логичным продолжением линейки SE стал iphone 8, в который запихнули мозги от Iphone 11. И.... больше ничего. Да вот прям совсем ничего. У них даже дисплей с аккумулятором одинаковые, про шлейфа и другие комплектующие я вообще молчу. Это один и тот же телефон. Просто чуть умнее. Ну и стоит как пачка чипсов по сравнению с новыми аппаратами. Но не на старте. На старте у Apple дорого даже на новый айфон посмотреть)

А недавно вышел SE 2022 и все думали что выйдет он в дизайне от XR/11, но вышел он снова в дизайне от 8, от чего у части фанатов эппла полыхнуло ниже спины. Мне самому не по душе квадратная 12 серия с амоледами и я ждал для себя как раз дизайн XR ips экраном и мозгами от 13. Но эппл решила что я обойдусь со своими хотелками и выкатила 8 айфон в 3 раз. Потому что могут)

А я могу рассказать как я переклеивал 2 серию SE и расскажу немного о нюансах)

Вот как выглядит пострадавший.

Изображение без дефектов, а значит можно заменить только стекло.

Вскрываем пациента.

Так, ну и что поменяли? А внешне ничего не поменяли. Даже аккумулятор тут стоит от восьмерки на те же 1821mah. Но Apple не была бы сама собой, если бы что-нибудь новое не привязала к процессору и это как раз стал аккумулятор, который если заменить в неквалифицированном сервисе - то получишь ошибку неродного акб, прям как на XS/XR/XSM и выше. Все как по канонам. Спасибо Эппл)

Срезаем битое стекло на сепараторе.

Ну может хоть матрица стоит другая? Нет, та же самая матрица, что и у восьмерки и даже стекло подходит от неё)

Центруем матрицу в пресс форме. Склеиваем стекло в вакуумном прессе. Удаляем пузыри на высоком давлении и проверяем готовый результат.

Проверяем работу дисплея на тестере.

Идеал. Можно собирать.

Ставим новую сетку динамика и возвращаем на место пылевик фронтальной камеры.

Затем удаляем старую влагозащитную проклейку.

И клеим новую.

Собираем все обратно и лепим гарантийную пломбу.

Ну и готовый результат в студию)

Огонь, а что с олеофобом?

Супер. Возвращаем телефон довольному владельцу)

По цене вышло 2500р.

Всем удачных ремонтов.

г. Санкт-Петербург

Я ВКонтакте: vk.com/mountancore

Я в телеграме: @mountancore

Интересные посты для ликбеза:

Насколько прочное стекло используют в мобильных телефонах?

Как восстановить олеофобное покрытие на своем телефоне?

С чем едят Amoled и OLED матрицы

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

Приглашаю всех желающих в комменты для совместного веселья)

А тем, кто напишет, что пост реклама - пришлю мемы с Педро Паскалем. Всем добра)

Добрый.
Бархатный сезон у меня в сервисе всегда проходит с морем трупов из моря)
На этот раз мне попался вот такой вот телефон

S21 Samsung ultra.
Предыстория банальная:
Снимали рыб с катера и уронили телефон в солёную воду.
Со слов клиента:

Клиент: в нашей деревне не умеют телефоны чинить, да и мы на жигулях ездим до сих пор. Это в Москве на ролс ройсах на работу ездят, да телефоны быстро чинят. Завтра отправлю человека к Вам из Питера.
Жына: ок, постараемся восстановить. По срокам ~1-1.5 недели. После сервиса всегда смотреть нужно, зависит что делали и как

Клиент позвонил на следующий день и спросил «посмотрели телефон»
Отвечаю «нет, я же вас предупреждала, высокая загруженность.
Клиент: «я думал вы поблажку сделаете и по-быстрее посмотрите, значит, что оперативно отправил нет смысла, ведь вы его даже не разбирали»
Я: «все утопленные аппараты разбираются сразу, я передам инфо мастеру и он свяжется с Вами завтра»

Телефон был в воде около 10 минут на глубине 5 метров, пока его не нашли. Отработав свои законные пару часов, трубка сдохла, утащив за собой новосфотканные фотокарточки из отпуска.
По приезду в Питер клиент отнёс, как ему показалось, в самый лучший сервис в городе с просьбой быстро отремонтировать телефон.
После чистки в ультразвуке телефон не запустился и его приговорили к окончательной смерти и про данные уже можно забыть.
К счастью клиент, на просторах пикабу обнаружил мои посты с восстановлением утопленных телефонов и отправил ко мне человека, что бы тот его привёз ко мне на осмотр.
Ок. Смотрю

Ну да. Видно, что попало пару капель)
Разбираю дале

Так. Плата отмыта, а вот корпус и остальное в нём под сомнением

Что же такое ультразвуковая ванная?
Да по сути просто почистить плату от солей и окислов, предварительно зафиксировав тотальные места с повреждениями , а далее нужно работать паяльником, причём большинство сервисменов об этом не знают. А зря. Хотя нет. Не зря. Мне больше денежек)
Платы, начиная с СОМсунгов серии s20 идут двухэтажные, как в яблоках с серии икс

Чистая, но с косяками
Первое

Сгнил коннектор кнопки включения и громкости. Его просто нет. Вернее он есть, но остался на самом шлейфе

Бывает)
Восстанавливаю

Далее проверяю основную линию питания на предмет короткого замыкания, а там беда. Коза)
Причина в умершем конденсаторе, который прожёг чутка текстолита под собой

Второй рядом видимо отвалился, когда чистили в ультразвуке.
Тут нужно поработать.
Основная задача ремонта - очень срочно вытащить данные, ремонт телефона задача второстепенная.
За срочность мне доплачивают 5 тысяч к окончательной цене ремонта.
Снимаю микросхемы, удаляю конденсатор и горелый текстолит, который в данном случае является проводником

Так, которое замыкание ушло. Далее надо поправить эту съеденную солью линию

Тут потребовалось меньше минуты.
Зачистил и кинул соплю)

Теперь самое время подключить питание на коннектор аккумулятора с начальным напряжением 1в и ограничением 10Ампер. Да, у меня блок питания регулирует только напряжение, защита по току в 10Ампер.
Собрал я его за 350 рублей 6 лет назад)
А то говно под названием яксун за 2к, который я купил 6 лет назад, сгорел через месяц.
И не надо мне говорить про всякие там завышенные пульсации тока и т.д. От моего колхозного бп ещё ни одно устройство не пострадало.

При 1в напряжения лишнего потребления на плате не обнаружено, а значит линия до контроллера заряда исправна.
При подаче 4в идёт заметное потребление 70мА тока, но при нажатии кнопки включения начинается запуск телефона, но изображения нет.
А почему?
Возможно из за этого

Устраняю

И включаю телефон

Заполучив пароль начинаю сливать резервную копию себе на комп

Скопировалось почти 67гб данных, остальное не скопировалось из за кеша телеги

193гб)
Но я думаю там нет ничего интересного, скорее всего картинки с поздравлениями по праздникам от родсвенников)
После закупаю usb flash nakopitel na 128гб и сливаю все данные туда, которые через пару часов вскоре заберут.

Эта флешка с 67гб данными обошлась клиенту в 21500рублей.
15к ремонт с переносом данных, 5к за срочность и 1500р флеха на 128гигов) На флешку я даже наценку не делал, так как по пути купил в продуктовом)
Что же дальше?
Осмотр и оценка восстановления телефона.

Это питание камер

Это сгнивший коннектор основной камеры

Отсутствующие элементы по всей плате.
За кадром обнаружил ещё сгнивший коннектор сканера отпечатка пальцев и его шлейф, а так как сканер приклеен к дисплею, то заменить его можно только вместе с экраном, который стоит сейчас около 20к в закупке за сервисный оригинал.
Не дюже разумно. Можно использовать код пароль или разблокировку по лицу.
Это ладно. Вишенкой на торте стало то самое лишнее потребление телефона в выключенном состоянии 70мА

Место нагрева можно проглядеть через тепловизор

Вот тут, во внутреннем этаже. Там находится контроллер питания и скорее всего дело не в нём, а где то в его обвязке.
Но проблема в том, что снять весь первый этаж без реболла процессора не получится.
Припой для спайки этих плат не такой как на айфонах, а безсвинцовый и при отпайке такого большого полигона нужно будет поднимать все микросхемы, которые под компаундом.
Это риск окончательной смерти телефона и обрисовав ситуацию с клиентом, решил отправить полурабочий телефон обратно. Вдруг потребуются ещё какие то данные из приложений.
Более того, это морская вода. Есть риск внезапной смерти дисплея. Камеры там скорее всего либо умерли, либо будут снимать с темными пятнами, а это уже замена.
Плату то я смогу сделать, а вот остальное по сути лучше заменить, если использовать телефон на постоянку.
Себе клиент уже купил s22 ultra, так что хотел отдать его сыну. Не знаю. Из всего, что я не смогу гарантировать - это дисплей, остальное сделать можно)

А сервис приговорил всё)
Ну как обычно. Ничего нового. Ждём следующего, хотя особо ждать не нужно, достаточно взять его с моей полки xD

Правда этот устаревший тринадцатый немножко упал)
Сегодня ждём презентацию 14 серии xD

Задать вопрос по зип пакетам от влаги для телефонов можно мне в личку, либо в телегу, а также на электрическую почту, контакты которой можно найти по моему нику в яндексе. Ах да. Запрещённую экстремистскую организацию мета инсту забыл).

Либо зовите меня тут по призыву @R.Fon

Хотя могу по зип пакетам от воды ответить сразу - упакуйте свой телефон в гандон и снимайте без проблем)) SkzmxD
А лучше в два слоя на случай xd

Увидимся))

Сегодня будет пост про китайцев, которые очень любят подглядывать)

На ремонте у меня будут 2 аппарата с челкой. При этом конструктивно у этой челки нет никакой функции. Но китайцы подумали что без неё их бюджетки не купят. Honor 8X и Mi 8 lite.

А все началось с выпуска в 2017 году Iphone X, челка которого сильно подожгла низ спины у перфекционистов. Но она там была оправдана, потому что туда завезли инновационный блок датчиков для разблокировки по лицу. Samsung даже снимала пародийные ролики про неё.

Но китайцы не смеялись, они взяли ручку с листком и начали записывать каким должен выглядеть их дизайн на следующий год. А уже в 2018 году выкатывают P20/Mate 20/Honor 8x/Mi 8 с идентичной челкой. И в Pro версиях эта челка реально служила разблокировкой по лицу, потому что туда впилили аналог face id. Но уже в бюджетных версиях эта челка была просто по фану. И ниже я покажу почему)

Вот два брата аппарата. Одного с двух сторон жизнь помотала, другой только лицом пострадал)

Honor 8X

И да, крышка прям с завода в цвет отпечатка не попадает, что забавно)

И Mi 8 Lite

Снимаем все что может помешать. На 8х ещё и попотеть пришлось чтобы акб снять, обычно китайцы клеят стикеры для быстрого съема акб, но не в этот раз)

В этот раз решили что надо посадить его на дубовый скотч, пришлось выкручиваться что бы не помять банку.

А на 8 lite проклейка, которую можно смотать и спокойно снять акб, вот так.

Затем выклеиваем из рамы и снимаем стекло с обоих.

Сначала с Mi 8 lite

А затем с 8X

Ну и настало время сравнений. Вот вам вырез.

Слева 8х, справа Mi 8 lite

У 8х явно больше.

Помимо качества изображения, которое у хонора лучше, тут ещё и разные подсветки.

Вот подсветка на 8х. Защитный слой металлический.

А вот на mi 8 lite. И на нем подсветка без каких либо защитных слоев. Но зато можно поугарать с собственного лица в искажении)

Металлическая подсветка на хоноре намного лучше, она выступает в роли отвода статического электричества, а так же хорошо охлаждает слои отражателей подсветки, которые могут пойти волнами если нагреть аппарат выше 80 градусов, оставив аппарат на солнце. С металлической подсветкой дисплей выдержит нагрев даже в 100 градусов без последствий. Но она и денег стоит, а сяоми, как мы знаем, итак мало что получают со своих аппаратов, а значит и с металлической подсветкой обойдётесь)

Но это отступление. Пора склеить матрицы с новыми стеклами.

Вот кстати ориг стекло на mi 8 lite в идеале, срезанное с другого аппарата. Даже видно клей со старой матрицы и маркировку с завода.

Закидываем это все безобразие в вакуумный пресс.

И достаем готовые дисплеи после удаления пузырей.

Вот 8х

А вот 8 Lite

Возвращаем все пылевые проклейки и сетки на место.

И наносим тонким слоем дорогущий термоклей.

И вот здесь как раз можем заметить, что кроме камеры, сетки и датчика приближения в этой челке ничего нет. А значит и челку можно было сделать в виде капли только под фронталку. Но китайцы решили иначе)

Собираем и проверяем готовый результат.

Вот 8x

Фиолетовую крышку буду искать до конца времен, зато нашел синюю, которая ещё и хорошо подходит под цвет отпечатка и рамы.

А вот 8 lite

А что с олеофобом?

Идеал.

Осталось отдать аппараты довольным владельцам. 8x поехал в другой город, а 8 lite забрал владелец лично.

А Недавно произошло событие от которого я немного УХУ поЕЛ. Потому что с меня сняли бан за цены.

#comment_248339713

Так что вот вам цены. За переклейку 8х вышло 2500р, а за 8 lite 2000р.

Всем удачных ремонтов.

Интересные посты для ликбеза.

Насколько прочное стекло используют в мобильных телефонах?

Как восстановить олеофобное покрытие на своем телефоне?

С чем едят Amoled и OLED матрицы

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

г. Санкт-Петербург

Я ВКонтакте: vk.com/mountancore

Я в телеграме: @mountancore

Приглашаю всех желающих в комменты для совместного веселья)

А тем, кто напишет, что пост реклама - пришлю мемы с Николасом Кейджем. Всем добра)

Установил дисплей, но после обновления ПО в телефоне перестал работать тач (, по этому ролику прошил и тач начал работать - отключил обновления и сказал владелецу не обновлять не чего. Сделал все по этому ролику

https://youtu.be/KYHuqtIQD7k

Дано: Профессиональная вещица которая много работала, но потом упала, сломалась и заклинила.
Задача: "Поднять, отряхнуть и поставить на ход".

В общем это не ремонт, наверное больше реставрация.

Как правило разбирается всё с хвоста. Заклинил полностью, и зум не приближает, и фокусировка не крутится.
Резинка зума болтается, растянулась. Вроде мелочь такая, а чтобы ее поменять надо разобрать до состояния как на нижем фото так как штативная лапка не съемная. Поэтому практически все хоженные экземпляры красиво замотаны изолентой.

Телевик светосильный, линзы огромные и очень прозрачная оптика. Завораживает переливами от просветления. Аккуратно разбирается, линзы сразу прикрываются салфеточкой и в коробку.
Килограммы пыли на линзах, чистка прям перед сборкой обязательна.

По винтику раскидывается на составляющие

Для тех кто решит повторить прошу запастись терпением. Кольцо на нижнем фото я откручивал 2 часа. Прихватиться не за что, прилипло насмерть. И грел, и смачивал.
Можно конечно зубилом подолбить, некоторые так делают.

Добрался до основных узлов требующих ремонта. Левая часть это механизм зума, правая часть механизм фокусировки.

Зум заклинил из за повреждения трущихся частей. Попробую отполировать.

Проблема в разборке что разобрать можно только в определенном положении. Пришлось применить силу и с хрустом крутнуть. Это как снова сломать неправильно сросшийся нос, но пациенту будет только лучше.

Подрало хорошо. По правильному надо бы эти части заменить, но где же их взять то эти запчасти, не производится уже. Аккуратно отполирую, не все конструкции объективов после такого могут работать, к счастью в этом запас прочности отличный и он смог.

Задиры всё равно остались, но больше снимать метал уже нельзя. Появится лишний люфт который в оптики в принципе не рекомендуется.

Чистка, сборка. Самое приятное.

Теперь очередь фокусировки. Всё тоже самое.

Только изготовление куда сложнее

Это всё в мойку. Реставрация же, надо красиво всё собрать.

А вот тут беда этой модели. Эта скобка постоянно отлетает и после этого объектив нельзя перевести в режим ручной фокусировки. Вроде не проблема, никто не пользуется ручной фокусировкой. Это просто конструкционный косяк.

Диафрагма, ну прелесть.

Готов красавец. Дальше тесты и можно отправлять владельцу.

Ответы на часто задаваемые вопросы:

1)Критику и советы рад услышать в комментариях.
2)Личные вопросы как расправится и куда деть поломанную фототехнику можно обращаться по адресу:

Почта: z8ss@yandex.ru

ВК: https://vk.com/id81521330
Telegram: @L0master

3)Зовут меня Сергей, работаю в Челябинске.

Спасибо за внимание, до новых интересных постов.
