Или как шерстяной мудак лишил хозяина пачки хрустящих Хабаровсков)
Собсно таких историй очень много и конец каждой сопровождается дополнительными расходами для хозяев.
Тут был обычный день, клиент смотрел в макбук и что-то делал, как внезапно подошла киска и начала гладить усы... Об уголок вот такого вот макбука
Погладила, сделала кусь и по сьэбам xD Итог:
Кино закончилось, а значит планируется поход в сэрвис, т.е ко мне) Для ремонта такой неисправности я не использую дешёвые расходники, это важно! Разбирается ноут элементарно, выкрутив пачку винтов и отделив матрицу с аккумулятором, положив это дело в сторонку
Для замены я НЕ использую переклейки или копии дисплеев, не вклеиваю матрицу отдельно, а меняю на сервисную AASP в сборе с крышкой!
Почему? Я лютый пайщик телефонов и планшетов. Всё! Я НЕ ЗАНИМАЮСЬ ПЕРЕКЛЕЙКОЙ Я НЕ ЗАНИМАЮСЬ РЕМОНТОМ НОУТБУКОВ, только апгрейд макбуков и модульная замена клавиатур, аккумуляторов и дисплеев. Для переклея и ноутов нужно абсолютно другое оборудование, это разные сферы в ремонте!
Аккум я вытащил для его замены, так как если уж гулять, так на все деньги) Использую вот такой набор юнного электрика:
Перчатки в комплекте выкованы на Тирекса видимо xD
Сам процесс показывать не буду, т.к принцип вытащил-вставил нет смысла расписывать, только если друг не попросит xD
Тритон работает, матрица ориг, аккум хз, заявлено под оригинал, внешне выглядит шикарно, шрифты ровные, не синие)
Стоимость укуса киски 46 тысяч рублей! Аккумулятора - 12 тысяч! Итого: ржавая копейка с документами 1896 года)
Ещё раз: Я не занимаюсь ремонтом ноутбуков или переклейкой дисплеев!
А вот по ремонту телефонов можно задать вопрос в телегу, предварительно посетив канал, там уже давно разводили холивар на тему кискиного куся , а посмотреть апгрейд ssd на macbook m1 можно на ютубе или почитать в текстовой версии тут на Пикабу.
Всем доброго времени суток. Принесли ноутбук с дефектом отключается и не работают 3 порта из 4-х. Ноутбук Lenovo v580c 2014 года выпуска.
При проверке выдает ошибку кулера и отключается.
Что не удивительно, т.к его давно не обслуживали. Много пыли и грязи как на самом кулер, так и на радиаторе охлаждения.
Чистка и смазка кулера не помогает, так же выпадает в ошибку и отключается. Заказал новый кулер под эту модель, на фото оригинальная маркировка кулера
После замены кулера произведена очистка системы охлаждения от грязи, пыли и старой термопасты.
Было
Стало
Далее собираю ноутбук, нанеся новый термоинтерфейс, я использую термопасту mx4, и проверяю на 2-й дефект. Сказали не работают 3 юсб порта. Оказалось всё достаточно просто : не было драйверов на юсб 3.0. Установил драйвера и все заработало как надо. Фото готового ноутбука не сохранилось прошу поверит на слово . ,🙏
почта: midnight_07@inbox.ru ТГ: @Midnight_071 Нижний Новгород
Яблочная неделя постов завершена, поэтому покажу менее сложный ремонт древнейшего mi11, вернее сразу двух.
Ранее я уже рассказывал о сверх горячих 5 нанометровых камнях snapdragon 888 Gen 0 на примерах asus rogphone 5/5s и mi11 ultra.
Особо снова расписывать не буду, но скажу так: это переходная модель с 6 до 4нм, хотя gen1 у меня уже был в ремонте. Короч 5й - косяк и любитель отвалов)

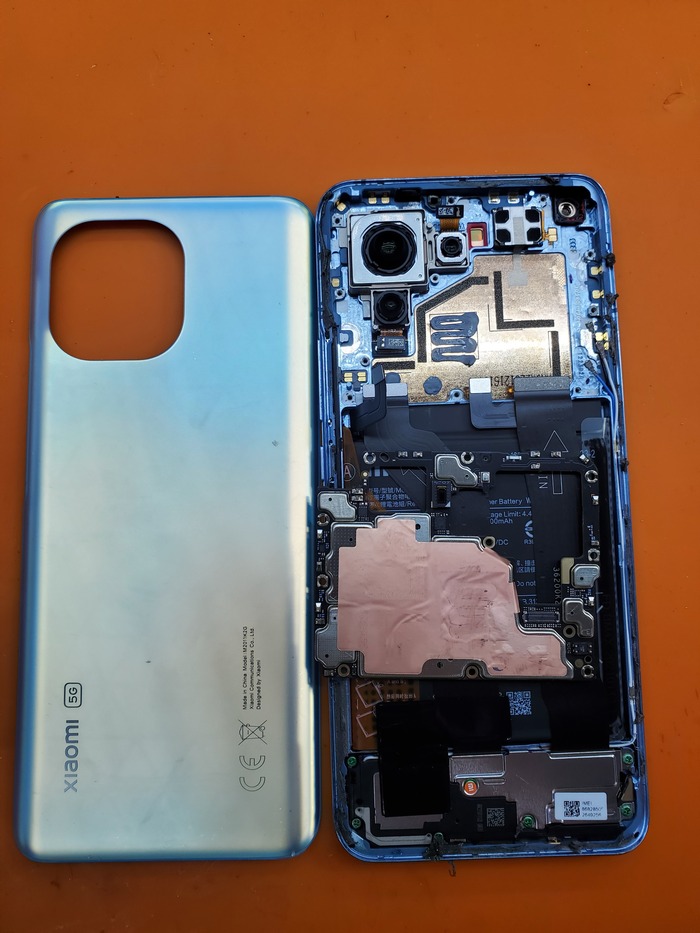

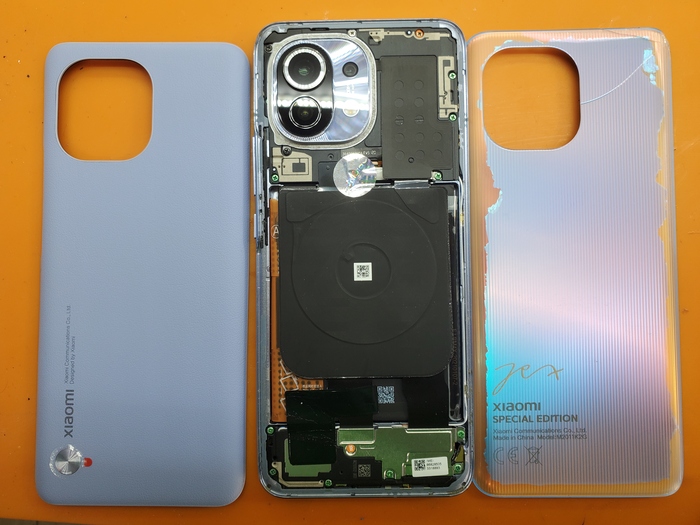

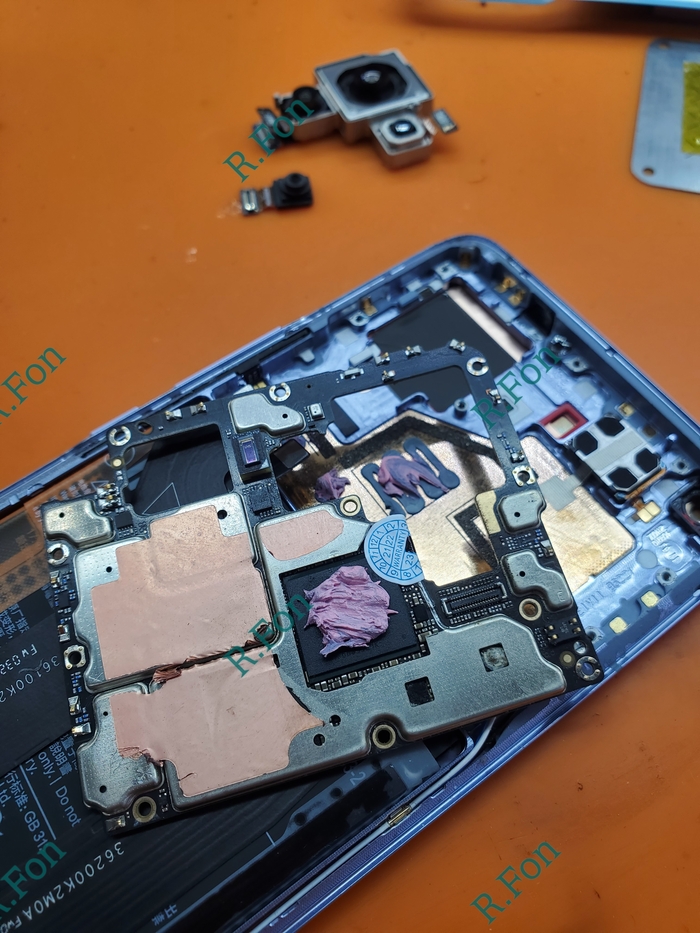

Вот так это дело выглядит изнутри

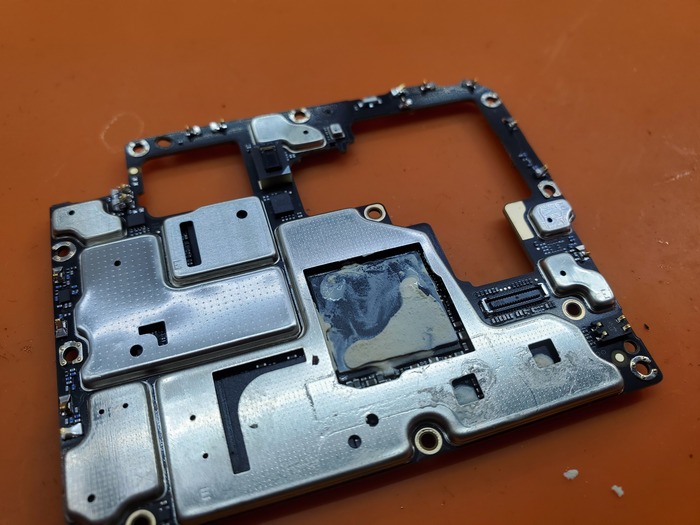

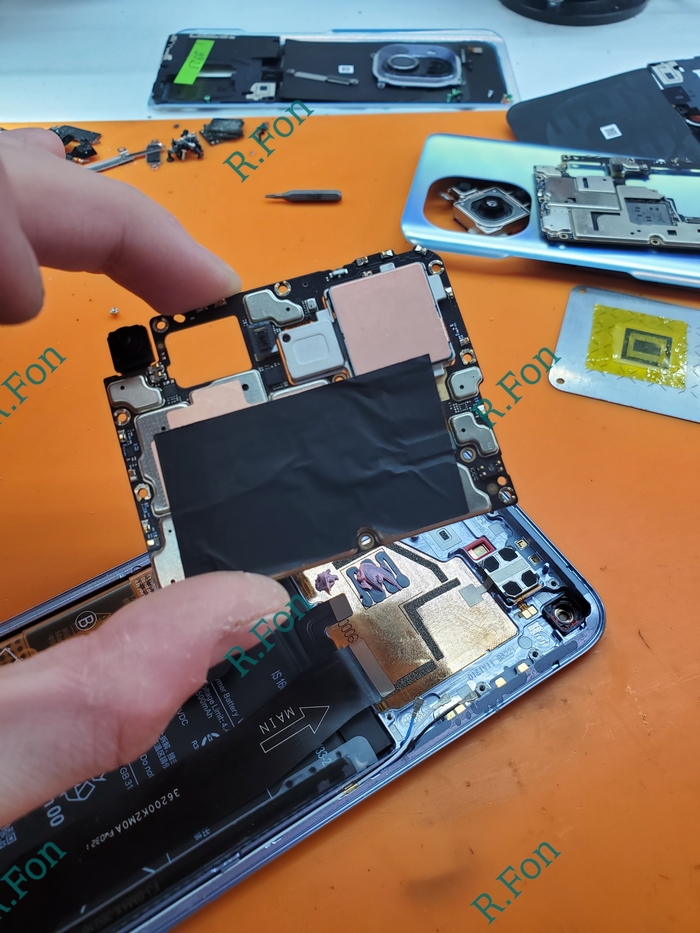

А охлаждение разогнанного китайцами до предела камня вот
Начинается отвал в большинстве случаев с отказа wifi - ползунок становится серым и помогает только перезагрузка. Далее это случается чаще и в конечном итоге вахля отваливается полностью. Многие смиряются с неисправностью и ходят дальше, пока не начинаются отказы камер, спонтанные перезагрузки, а то и вовсе тухнет и был таков!
Все они сдохнут, хотите этого или нет)
Ремонт данной неисправности очень элементарный, но требует огромного опыта работы с такими камнями - 95% сервисов убивают кристалл ещё при снятии, поэтому всего 0.5 из 10 телефонов после сервисов мне удаётся оживить и то, когда специалисту просто повезло)
Эти телефоны ещё не видели наших умельцев и это хорошо. Я хоть заработаю)

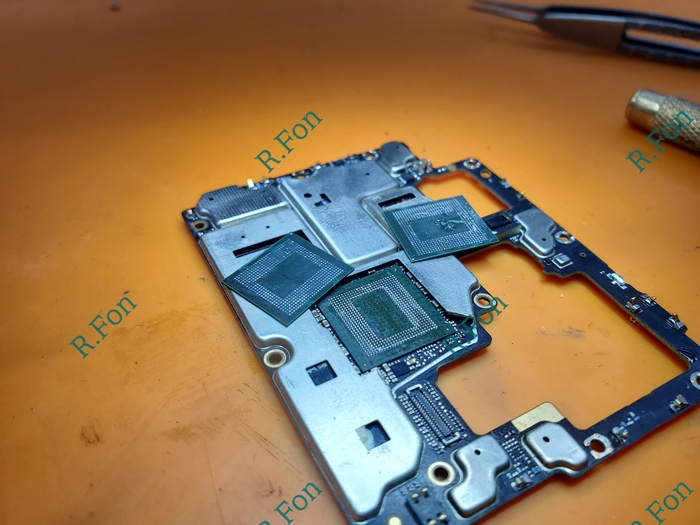

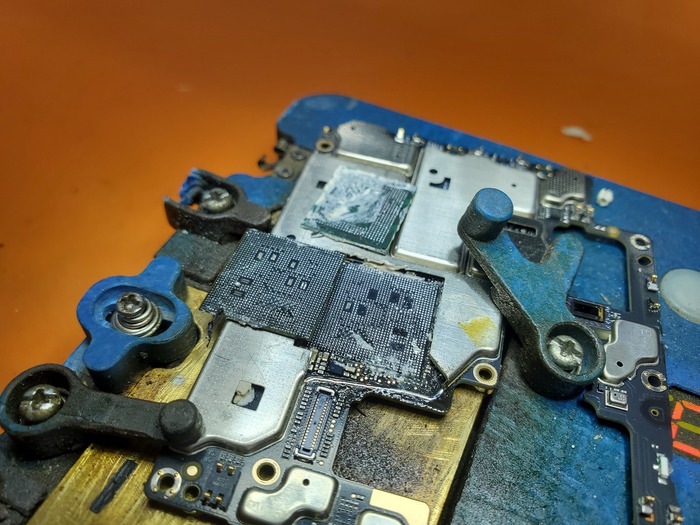

Аккуратно снимаю оперативку специально заготовленым для этих процов микролезвием, разрезая припой, чтобы сохранить дорогую оперативку

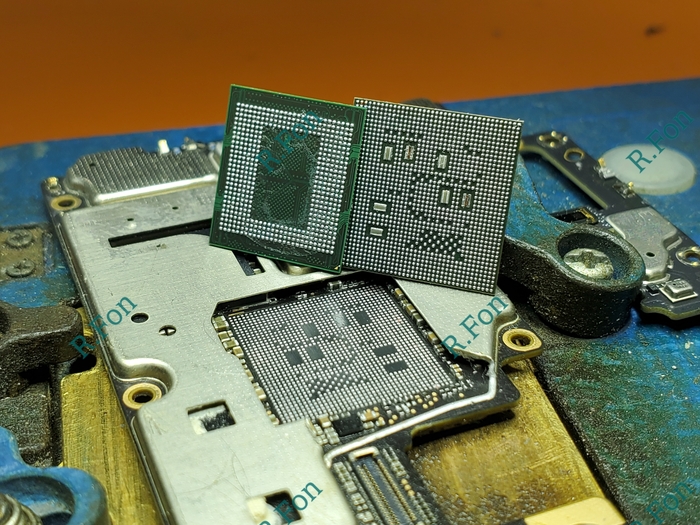

Самодельное лезвие я естественно не покажу потому что не хочу) Следом срезаю процессор:

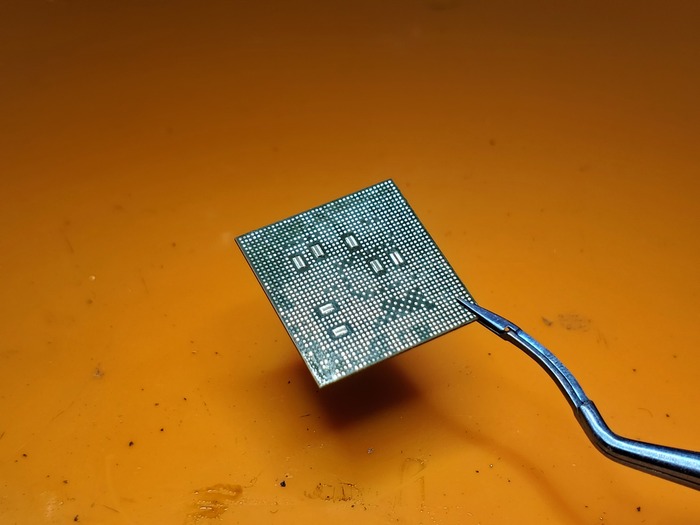

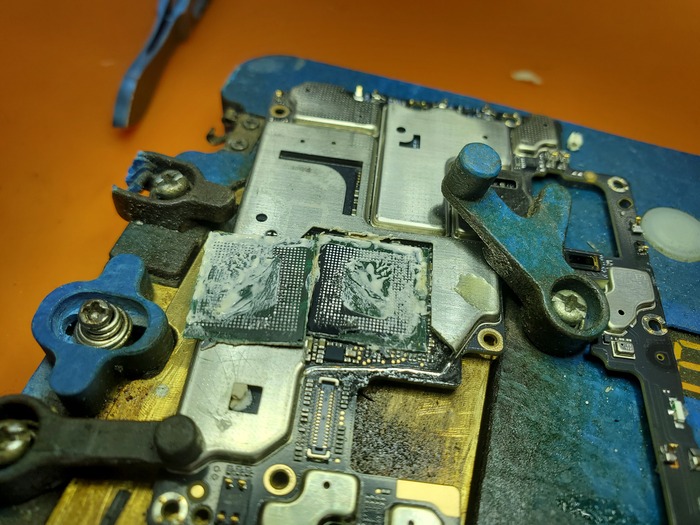

Почти основная часть завершена и остаётся проверить живой ли проц, но для этого его нужно также аккуратно зачистить

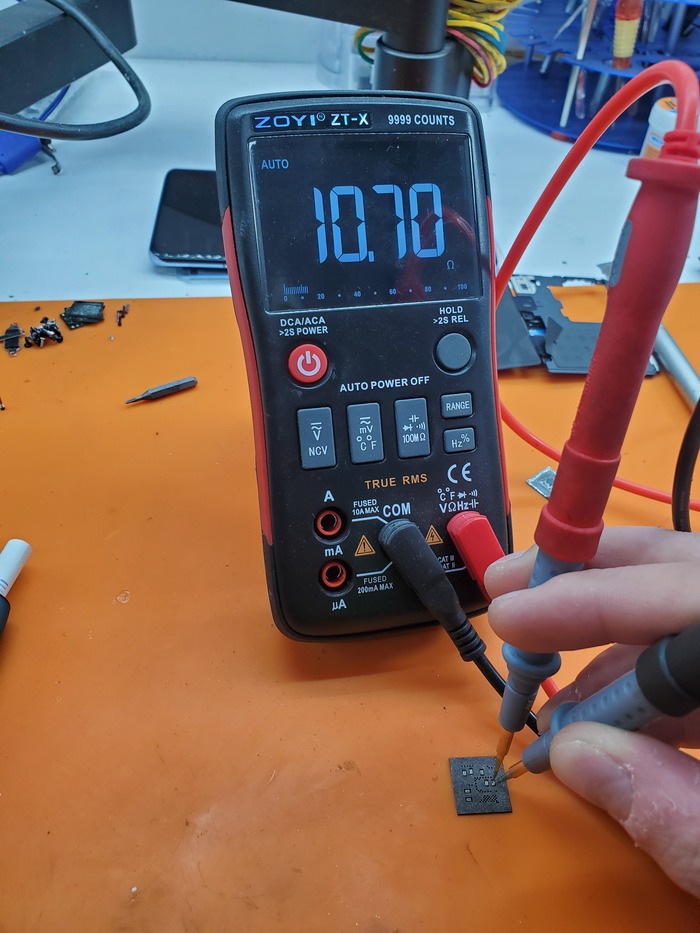

Охладить и проверить по сопротивлениям на некоторых точках
Почему охладить? Да потому что при нагреве сопротивление уменьшается в разы и можно подумать, что проц умер. 10 Ом на ядре говорит о том, что кристалл живой. А вот собсно и отвал (тёмные контакты):
Теперь сам реболл и подготовка микросхем к посадке
Точно, чисто, превосходно:

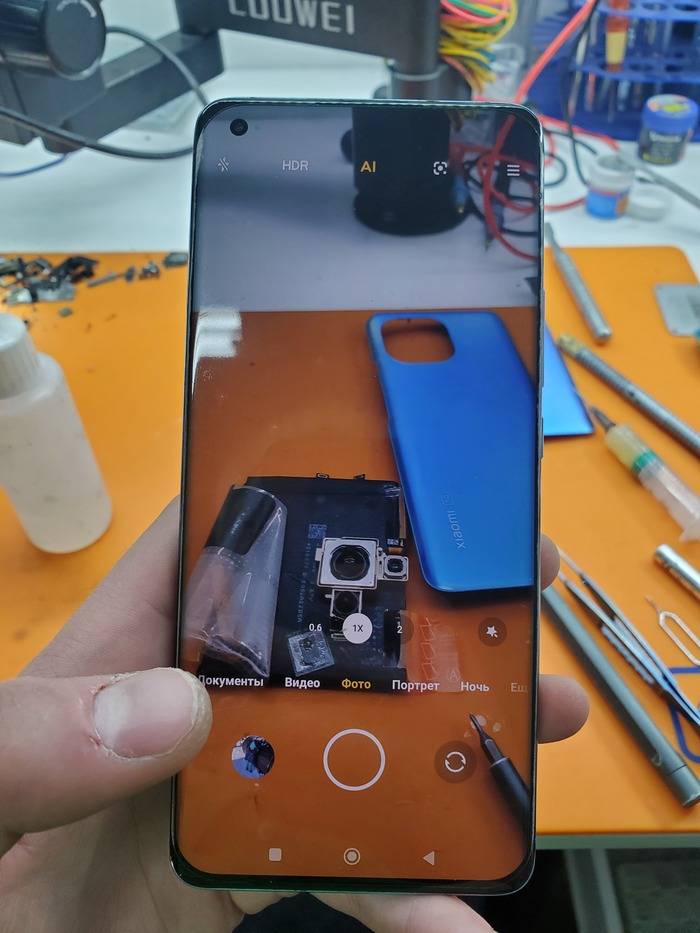

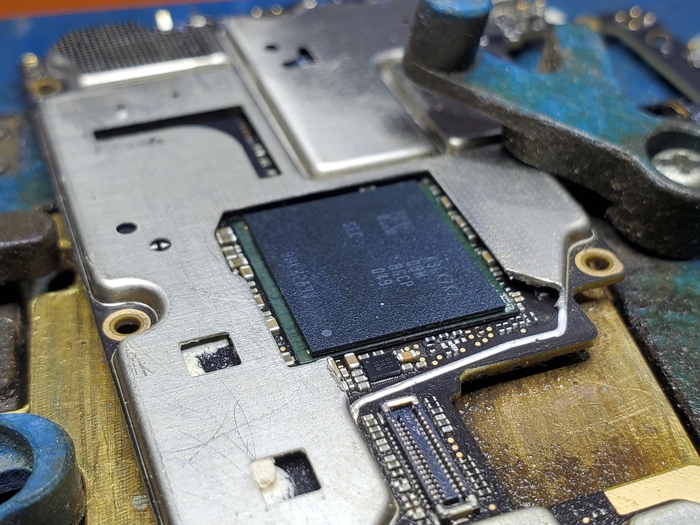

Взлетело с первого раза, а по проверкам периферии после ремонта - pass! Значит далее сборка с нанесением терможовки
И медной фольгой:
А вот на втором я накосячил с оперативой и пришлось заменить её за свой счёт
На самом деле я поторопился со снятием и уже понимал, что есть огромная вероятность её замены.
При таком ремонте все данные сохраняются!

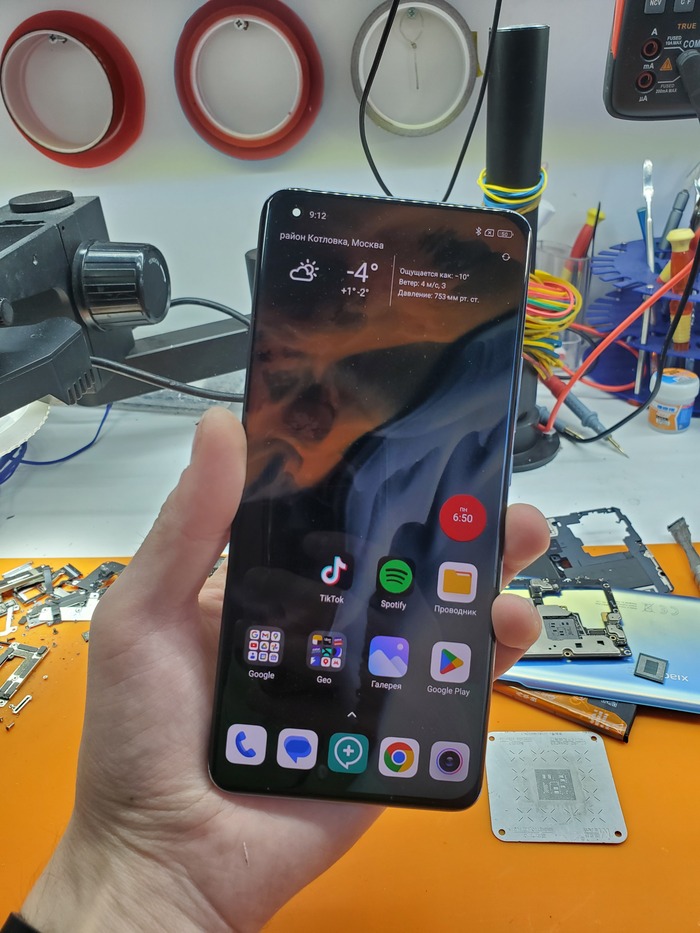

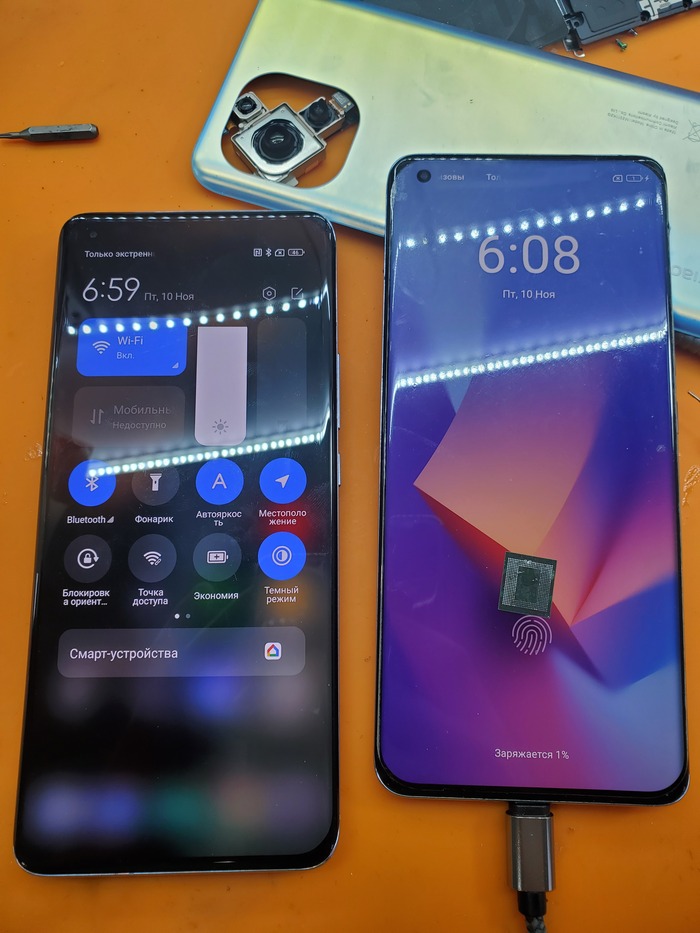

Два из двух)
На одном из них попросили заменить аккумулятор и камеры

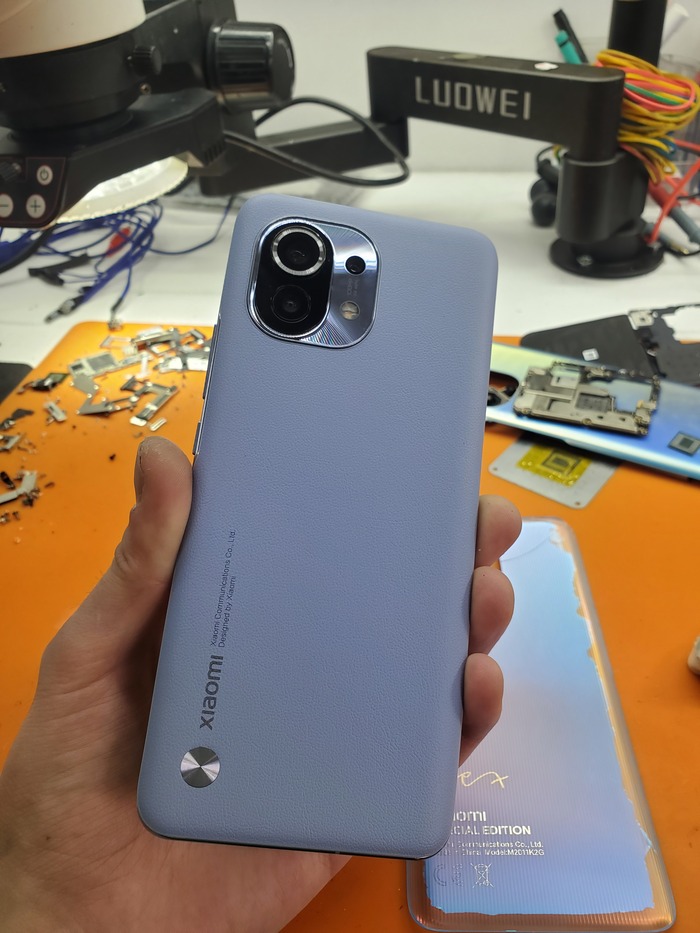

А на втором заднюю крышку (разбирал этот телефон не я, задник уже пришёл таким убитым)
А-ля кожа)
Но выглядит вполне неплохо.
Стоимость каждого ремонта 15 тысяч рублей. Затрачено времени 4 часа на оба, дольше лежали и ждали своей очереди на ремонт)
Один отправился обратно в Чебоксары, второй тут по Москов)
Задать вопрос по ремонту флагманских андроидов прошлых и будущих лет можно мне в телегу, почитать канал с моими микропостами можно тут, а так же чуть занимаюсь блохерством на ютубе, где уже показывал видеопроцесс ремонта mi11 ultra за 1 минуту)
Каждый яблочник и, с недавнего времени андроидщик, знает, что если купил флагманский телефон, то бери сразу максимальный объём памяти, иначе, если память в телефоне закончится, то будешь стродать xD
Либо бегать со шнурками к ноуту и внешним накопителям каждый раз сливать дату, ибо карточку памяти уже не засунуть, а фотокарточку фоткать надо)
Особо шарящие закупают облачные ресурсы, но есть и консерваторы - храню дату исключительно в защищённой папке, которая защищена...
Ну короче, кошёлка в кошёлке xD
Но не многие в курсе, что чем больше забит чип всякими старыми баянами, тем быстрее он издыхает.
Яблоко например так
И ни прошивка без, ни с потерей данных с новой переразметкой не поможет
35 ошибка при прошивке начисто на яблоках - чипу game over, на андроиде врите файль - тоже самое)
А делать то чево? спросите Вы.
На яблоках с этим всё прекрасно - чип можно заменить отдельно без дорогой замены материнской платы.
А вот андроиды теперь могут страдать - менять мать полностью)
Вытирая яблочные слезы счастья можно читать далее.
Взрываю телефон на своей спец.тачке для разборки яблок
Видите как шикарно отъехала рамка от стекла? Это болезнь всех 12 и 12pro - там находится место распределения матричной сетки тачскрина, поэтому крепление в этой местности минимальное и со временем оно разваливается, лишая устройство влагозащиты, а далее додумаете сами)
Раскручиваю все винты и демонтажирую мамку
Быть дебилом это просто xD
Далее самый простой этап - спиливание уставшего от жизни чипа яблочной памяти, но для начала афтограф)
Следом аккуратно делаю пропилы по кругу микроциркуляркой, чтобы не располосить вплотную установленные конденсаторы

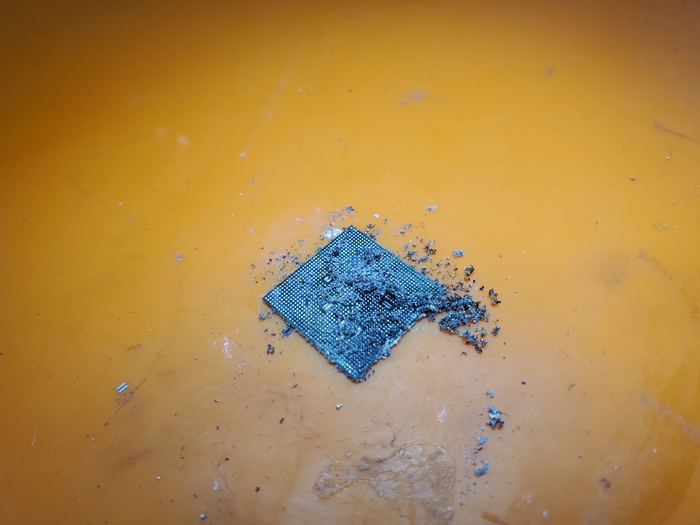

Тут я хотел показать, сколько кремниевой пыли образуется от спиливания чипа, но плата упала на эту кучку
И получилось это
Психиатры есть? Что тут изображено?
Пока думаете, я подключу новый чип к программатору, а программатор к компьютеру и зачекаю нев чип
Как видите, некоторые чипы универсальные и ставить с 12 серии можно так же без форматирования, но!
Получите ту же самую ошибку 35)
Несовместимость файловой таблицы с устройством.
Спросите а зачем тогда весь этот колхоз с заменой, если можно просто форматнуть старый?
Во-первых, это не всегда работает, а во-вторых - чип надо снимать с платы, а под чипом недалеко сидит процессор, что приведёт в дальнейшем к его отвалу, так как температура отпайки и отдирания от компаунда намного выше, чем температура плавления припоя межплатной рамы и образования холодной пайки под другими чипами. Оно надо? Оно никому не надо, поэтому чип спиливается не зависимо рабочий он или нет для минимализации нагрева платы при замене чипа или увеличении памяти.
Пока Вы всё ещё думаете над той незамысловатой картинкой, я успел фотматнуть чип на правильную разметку
Вот теперь можно мазать на него шарики
и пихать обратно на плату
Чисто, точно, аккуратно)
Исходя из всех этих процедур телефон рухнет в аварийный режим dfu, так как процессор сначала читает arb (антироллбаск) и видит несовместимость ключа шифрования в памяти, поэтому знаменитое запаять чип в очко соломона не сработает, телефон так же свалится в этот режим и чтобы запустить его, нужно обновить и связать между собой ключ в arb и памяти, а для этого надо прошить всё с потерей данных.
Спросите, а почему бы тогда не запаять новый проц, а arb и память оставить родную?
Отвечу: с 12 айфона все калибровки цвета/imei/региона/серийники телефона, дисплея, вибратора, камеры, фейса и даже корпуса уже защиты в проц и он стал уникальным для каждого яблока и замена его приведёт к зацикленному режиму проверки arb, так как эта мелкая стекляха привязана к нему)
А привязывать arb начали ещё с древнейших времен XS. Ох помню, сколько было убито телефонов после сервисов, так как привыкли, что до iphone X она не была так жёстко привязана к процессору)
Ну эта техническая шурпа не думаю что будет кому то интересна, поэтому шью телефон с потерей данных начисто
А дальше самое долгое и нудное - зачистка корпуса и подготовка его к обратной сборке
Я не оставляю, как большинство сервисов, всё как есть, а произвожу качественную чистку и обновление проклейки на новую. На это тратится довольно много времени и понимаю, что для большинства плевать как всё выглядит внутри, но для меня нет. Мне нравится ремонтировать, это моё хобби, которое я успешно переорганизовал в полноценную работу. Сам себе начальник, епта)
Скажете, вот для фотокарточки почистил уголок для вида, нам то не рассказывай xD
Нет. Чисто будет везде)
А далее, на начальном экране, можно увидеть блокировку активации и учётку предыдущего владельца
А дело всё в том, что заменой чипа яблоко не отвязывается от аккаунта, так как при каждой активации UDID(уникальный идентификатор телефона, который формируется из привязанных между собой микросхем процессора, arb и eeprom модема (она тоже привязана к модему, а модем процессору)) отправляется на сервер для проверки и если он совпадает в базе и имеет привязку, то выдаётся блокировка активации, а если не совпадает, то телефон не пройдёт активацию и будет дорогим стеклянным кирпичиком)
Вот такая вот интересная безопасность у эпол)
К слову, чип 256gb я менял на такой же объём, так как 12mini и 12 поддерживают только этот максимум, а 12pro и pro max - всего до 512gb.
Стоимость данной процедуры у меня 9000р.
Задать вопрос по апгрейдам яблочной продукции можно мне в личную рабочую телегу, мой каналь с микропостами тут, видеоформат моих работ есть на ютубчике, а по сильно срочным вопросам зовите меня тут по призыву @R.Fon
Там в одной из сцен, где героиня пытается заново запитать электрическое ограждение парка, идет в подстанцию и по наставлению седого старика включает рубильник, предварительно его "подкачав".
Мне стало любопытно - нафига вообще что-то там подкачивать?
Поиск штуковины делал не по картинке, как сейчас "модно", а по старинке, пробовал вписывать название на кнопках и подписи на корпусе, и через 10 минут поисков нашел по запросу refer to IL 15082
Вылезла информация об устройстве, внешне похожем на кофемашину, какие используются на самолетах, но по факту это воздушный автоматический выкатной выключатель на 2000 А.
Устройство для коммутации огромных токов.
Вот несколько фотографий для интересующихся и даташит.
Видео, для понимания работы аналогичного устройства
Ну и конечно сам фрагмент из фильма, надеюсь вам будет интересно.
Напишу небольшой пост, про то как конкретно в этом случае, человек обратился по гарантии в ДНС, где он собственно и покупал карту и после диагностики в сервисном центре, ему отказали в гарантийном ремонте.
Имеется вот такое заключение
В нëм подробно описано, в следствии чего, карта вышла из строя
Это фото уже делал я, ещё до попытки воскресить карточку.
По сути сотрудники сервисного центра, правильно описали детали неисправности и правильно указали, что это последствия залития жидкостью, привели к такому исходу.
Ну а теперь видео от меня, как я доводил диагностику данной карты до логического завершения, приятного просмотра!
По итогу: оказался неисправен графический процессор, заниженное сопротивление в линии питания 1,8v. порядка 120-130 Oм, требуется его замена.Так же я произвëл замену шим контроллера up1666q формирующий питание fbvddq, устранил последствия залития, тестировал видеопамять.
Всем привет! На ремонте гибридный видеорегистратор ,который потерялся в пространстве и не может найти спутники. Банальная проблема ,которая встречается на устройствах любых брендов. Фото до ремонта не сделал ,но сделал после вот оно:
Тут он уже все поймал .... Ремонт достаточно прост . Разбираем и сразу достаем gps модуль и сразу видим присутствие слепого мастера... А именно паяльная паста около батарейки gps модуля ,которая замыкает все вокруг...
Сразу видно у человека руки с перепонками ,как лапки у лягушки ...Иначе как ещё оправдать такую неаккуратность ... Остатки пасты я конечно удалил ,но работоспособности устройству это к сожалению не прибавило .... Найти такой модуль целиком наверное можно на Али ,а может даже и официалы его продадут ,но цена там будет "моё почтение"... Поэтому отпаиваю защитный экран с микросхемы gps .
Ну и ломаться тут по большому счету нечему ,только самому контроллеру gps... Поэтому лезу в волшебную коробочку с запчастями и достаю gps модуль от какого-то Dunobil ,который выполнен немного иначе но на той же микросхеме . Без лишних раздумий снимаю его с платки от dunobil
После чего запаиваю на плату SilverStone ,попутно проверяя батарейку на gps и собираю аппарат .Ну а результат на первом фото,спутники нашел за несколько минут ,даже в нашей мастерской в которой практически нет окон.
Спасибо за внимание!
По вопросам ремонта контакт для связи со мной в моем профиле!
