Сегодня у меня на ремонте MacBook Pro 14’ на процессоре M1 Pro 21 года выпуска который напился кофе и был почти отремонтирован Профессионалами, но что-то не срослось и мак попал к нам в сервис.
Ремонт залитой техники это само по себе занятие не самое приятное, а если к этому добавляется еще и факт приложения золотых рук (правда почему-то не из того места растущих) то так вообще всё становится совсем грустно.
Ну что ж, попробуем вдохнуть жизнь в этого бедолагу.

Снимаем крышку и видим наиприятнейшую картину: непонятно чем заляпанная плата, отсутствующие уплотнительные резинки системы охлаждения, отсутствующие черные наклейки в тех местах, где им бы неплохо было бы находиться и рандомно вкрученные болтики.

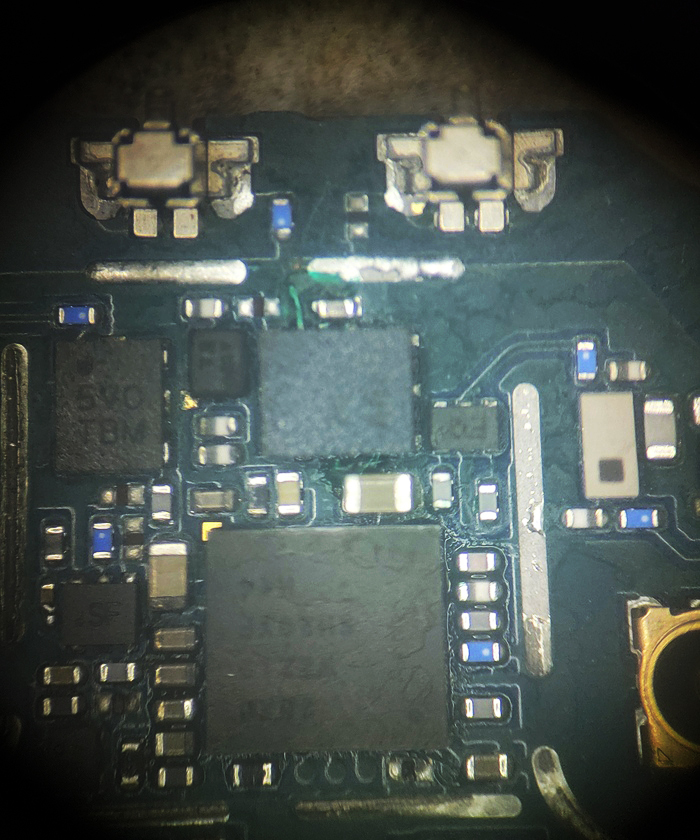

Извлекаем плату и видим небольшой кратер на месте одного из усилителей аудио. мем_со_священником.jpg

Учитывая общее состояние платы первой мыслью было добить бедолагу чтоб не мучился, но голоса в голове сказали: «Херня делов, синяя изолента и подорожник в наличии, усё починим». Ну а кто я такой чтобы им перечить?
Так что первым делом я перекатал/поменял около 14 микросхем чтобы плата начала включаться и показывать восклицательный знак на дисплее, что сигнализирует о повреждении системы.
При попытке обновления с сохранением данных через AC2 в логах я получил вот такую замечательную ошибку.

Судя по схеме ошибка указывает на проблемы с контроллером HDMI.

Чутка потыкавшись мультиметром находим заниженное напряжение питания данной микросхемы (0.75В вместо положенных 1.8В).

После замены одной мчм 1.8В появилось и макбук успешно обновился, но на активации я получил ошибку. Это значит что в каком-то из предыдущих сервисов зачем-то уже пробовали шить и выбирали опцию прошивки без сохранения пользовательской информации. Увы и ах, все криптокошельки с тысячами бетховинов канули в Лету.

После того как мы убедились что данными на этом устройстве уже не пахнет можно смело выбирать опцию с полной переустановкой системы.
Как и ожидалось без одного аудио усилителя нет полноценного воспроизведения видео, впрочем звука тоже не завезли.

Теперь, когда стало понятно что ноутбук хоть как-то работает можно переходить к мякотке.
Начинаем начинать.

Волосок для понимания масштабов происходящего

И вот, спустя около 5 часов непрерывного писькокидательства мы имеем такой вот неприглядный результат.
Могло быть и лучше, скажете вы, но я не китайский пиздюк, который одной левой с закрытыми глазами сделает лучше, чем на заводе, так что имеем что имеем.

Запустив мак я услышал….
Да ничего я не услышал, еще бы это чудо дрендрофекального конструирования заработало с первого раза без сучка и задоринки.
Цепляемся к I2C логическим анализатором для того чтобы понять какой из усилителей отказывается работать.

Снимаем усилок, делаем замеры, находим отсутствующее питание логики 1.8В, кидаем мычку.

Теперь усилок подает признаки жизни.

И звук появился, но только с одной стороны, естественно со стороны без дырок в текстолите.
Цепляемся к I2S и видим отсутствие обмена между процессором и группой из трех усилителей.

Вот для сравнения обмен с рабочей стороны.

Находим обрыв от проца до усилков и кидаем перемычки через половину платы для теста и о чудо, звук есть.

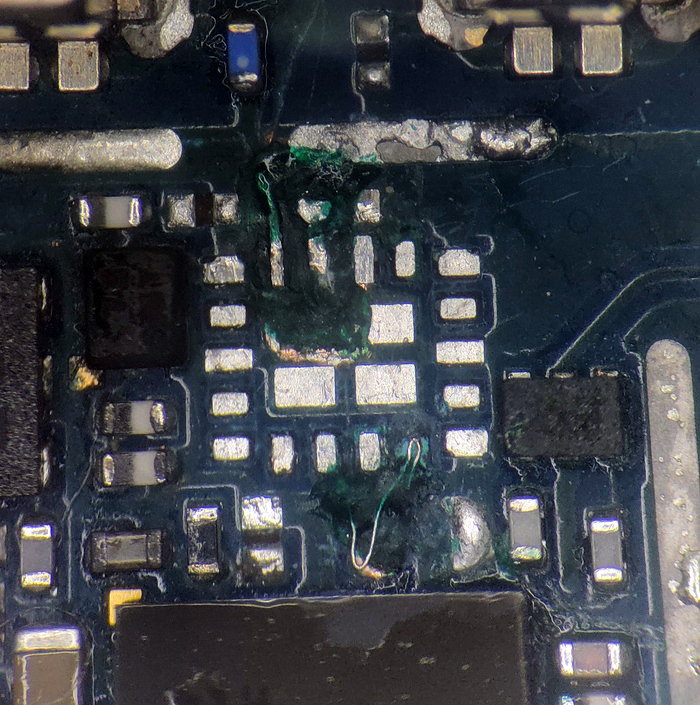

Можно было бы конечно так и оставить, но голоса в голове сказали что так делать некрасиво и мне пришлось вновь лезть пилить в попытках раскопать нужные линии, на этот раз вокруг восстановленной области.

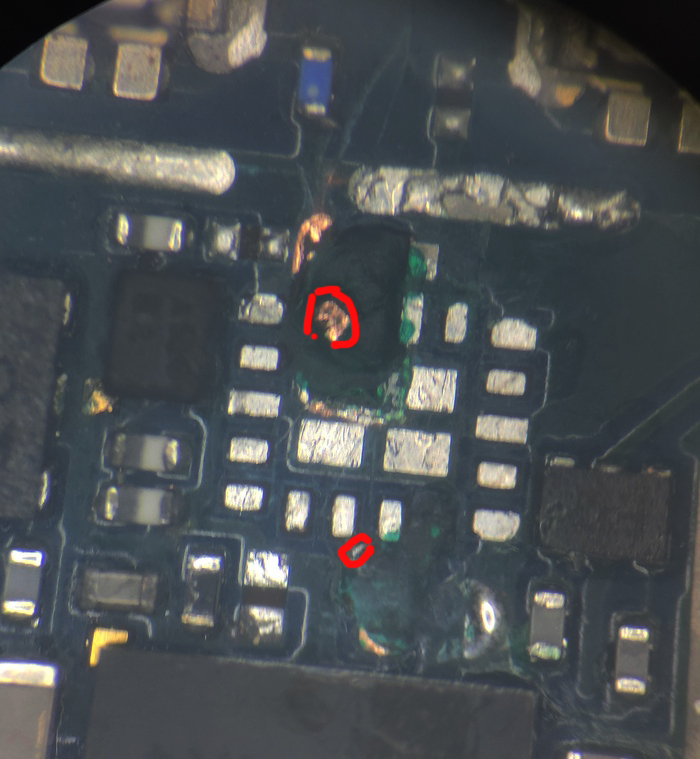

Так как поиски не увенчались успехом расколупываем уже восстановленную область и таки находим два злополучных пина, которые нужно соединить.

Замазываем и восстанавливаем все взад.

На сей раз звук все таки соизволил появиться, а это значит что можно тестировать все остальные функции, возвращать наклейки, мазать термопасту, прикручивать винты на свои места и т.д. и т.п.

Контрольная проверка звука.

И на этом все, ремонт завершился полным восстановлением работоспособности устройства.
Спасибо всем кто дочитал до конца, в комментах вас ждет бонус в виде не влезших в лимиты поста фотокарточек.

Ну и напоследок хотелось бы порекомендовать отдыхающим и проживающим при возникновении проблем с техникой Apple сразу не обращаться в Yoda Service находящийся на острове Бали, а сперва походить по местным сервисам. Так у меня будет больше интересных кейсов, а следовательно и материалов для контента :)

Пришел с самой типовой неисправностью для этих ноутбуков - не включается, потому что сломался комбинированный процессор, а точнее ХАБ в его составе.

Плата у нас Quanta H98

И на этом дросселе у нас полный 0, а это питание хаба и все USB порты "звенят".

На плате у нас установлен SRGKY, а это i5-10210U Comet Lake-U.

Ценник на подобное крайне не гуманный, в том числе на инженерные Quality Sample варианты, но мы можем оживить аппарат с помощью комбинированного процессора 8ого поколения Whiskey Lake-U, так как сами процессоры одинаковые, а разница только в ХАБах.

Но и тут не особо радостно.

Поэтому мы будем ставить инженерный сэмпл Whiskey Lake-U - QQAU, а это что-то на уровне i5-8265U, но он не имеет релизного имени, поэтому в системе будет отображаться как CPU0000, что нас мало волнует. И стоимость подобного в несколько раз дешевле.

Алгоритм действий следующий:

- Редактируем биос чтобы Whiskey Lake-U запустилось вместо Comet Lake-U

- Снимаем старое и ставим новое

Как говорилось ранее ХАБы у нас разные, поэтому нужно поменять версию МЕ с 14 на 12 и перенести конфиг чтоб хотя бы SSD увиделось.

Микрокод у процессоров одинаковый - 806EC, но у Whiskey Lake-U есть еще один - 806EB, который нам и нужен. Поэтому придется добавить и его.

Сравниваем вкладки и ставим как в оригинале.

Добавляем микрокод 806EB

Раздеваем плату и идем паять

Отпаиваем. Чистим. Моем. Запаиваем новый

Село все отлично. Поэтому прошиваем биос и пробуем включать.

Плата прошла инициализацию на столе.

Для её включения можно замкнуть между собой 23 и 24 контакты на коннекторе под дополнительную плату (считать от ключа)

Поэтому собираем и на тесты.

Условно бюджетный вариант оживления мертвеца.

Кто доcмотрел до конца, тому котика

После того как было потерян кейс от гарнитуры Xiami redmi buds, было принято спонтанное решение зачинить старую tws гарнитуру (блютуз наушники) отслужившие верой и правдой год, и не используемые по причине сдыхающего за пол часа аккумулятора в обоих ушах.

Новые покупать тупо в лом. Что хотел не было в наличии в магазинах у дома. А гарнитура нужна прямо сегодня так как много говорю по телефону.

Итак, смотрим в ближайших магазинах зап частей для телефонов что есть в наличии

В разделе "Аккумуляторы универсальные 3,7 вольта". Ищем похожий аналог то же на 3,7 вольт плюс минус того же размера. У меня в оригинале аккумулятор 601111 на 43 mAh (то есть 6.0*11*11 миллиметра) такого нет. Да по хрен. Берем 401012 (он будет чуть другого размера 4*10*12) но за то 50mAh вместо 43 mAh. Можно было брать и на 70 mAh в размере 50*10*12 мм но его не было в наличии.

Тратим аж 300 рублей (2*150 руб). Дополнительно берем еще аккум кейса размера 58*27*28 500Ма за 200 рублей вместо оригинального 60*25*30 380 Ма. Больше не меньше).

Далее - достаем старые ушы, греем феном минут несколько.

Из маникюрного набора жены забираем не не долго какую то плоскую острую ковырялку. Я Хз как она называется. По контуру отжимаем крышку сверху. Там же в маникюрном наборе берем кусачки.

Вскрываем пациента.

Откусываем провод старого аккума у основания.

Паяльник где то есть. Но искать его не охота. По хрен. Зачищаем провода, загибаем контакты, скручиваем. Для изоляции заливаем термоклеем. Не путаем полярность аккумулятора. Это блин не сложно. Пихаем потроха обратно.

Зачищаем сдохшие ужи от жира и пыли. Мажем по контуру тонко клеем B-7000 купленным в прошлом году за 200 рублей. Если такого нет можно и любой другой, в плоть до момента..

Аналогично делаем с кейсом. Там обычно 4 или 6 пластиковых защелок по центу граней. Подковыриваем и отжимаем. Ну или если кейс еще живой забиваем на эту часть.

Ставим девайс на зарядку.

Все работает. Ура.

Мы сэкономили 2-3 тыр. на новые уши а так же внесли вклад в экологию планеты.

Цена вопроса: 2*150 рублей аккумуляторы наушников, при необходимости +200 рублей аккумулятор кейса.

Пришел к нам аппарат со слов клиента - лежал на тумбочке заряжался.. утром перестал работать.

Как обычно кидаем на подогрев, т.к почти вся линия которая в КЗ, с обратной стороны верхней платы.

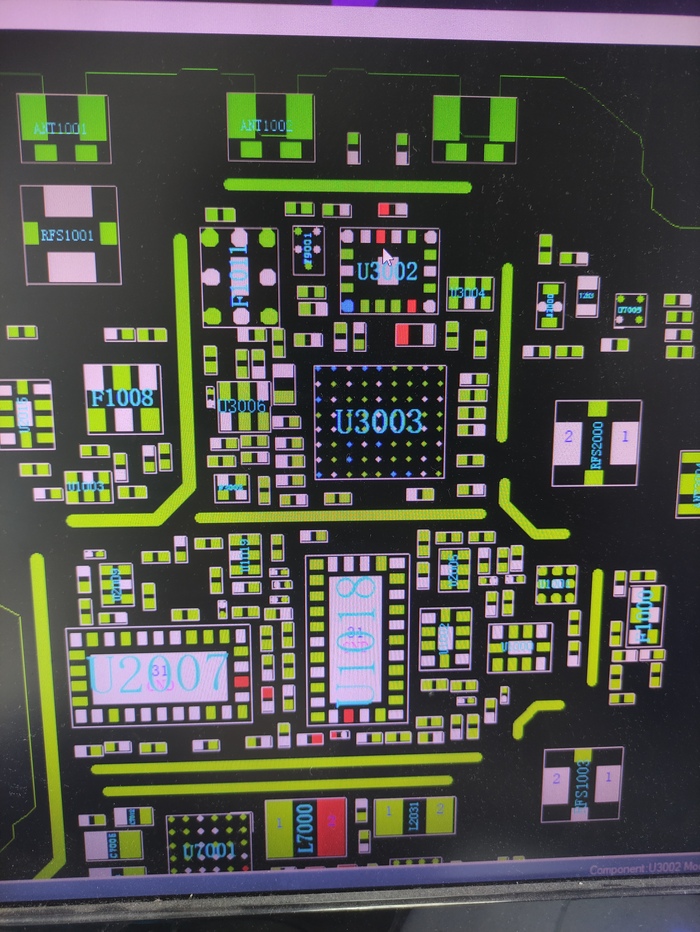

Параллельно смотрим в... Phoneboard, у меня кончился Borneo, надо будет заново купить лицензию, ничего и так справимся.

Берём самый большой кондёр и подпаиваемся проводочком со стороны линии что в кз, можно и на раму.
Пара минут возни с Freezerом и виновник найден.

Отковыриваем и меняем на такой же.
Проверяем ушло ли КЗ.

Ушло, радуемся и готовимся к сборке в обратной последовательности.

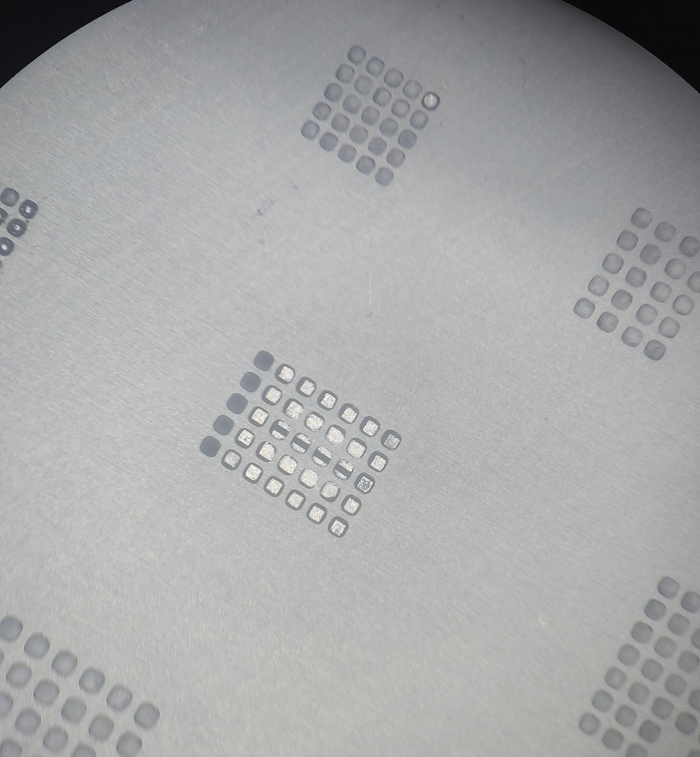

Чистим плату от старого припоя и наносим новые кругляшки😁

Аппарат снова в строю, а я радуюсь успешному ремонту.
