Приветствую всех Пикабушников!
Принесли на ремонт Smasung S22 ultra с проблемой не включается.
Со слов владельца устройство начало перезагружается в разное время,потом в один прекрасный день не включился.

При подключении к зарядке телефон потребляет 0,6А. Данное потребление указывает на неисправность материнской платы ( то есть деградация пайки под оперативной памяти или под процессором).
На Samsung А и S серии это частая болезнь,из-за недостаточного охлаждения и компауда.
Будем реболить оперативную память.

Разбираем устройство и вытаскиваем материнскую плату.

Приступаем к пайке.
Снимаем всю термопасту и
кладем плату на нижний подогрев.
Нижний подогрев нужен для равномерного прогрева материнской платы.
Это помогает снизить температуру пайки и время ,что уменьшает термоудар по самой микросхеме , а так же увеличивает срок службы.

После прогрева проходимся сплавом розе по точке пайки щитка, далее снимаем щиток.
!!!!Важно!!!!! Делать нужно аккуратно, так как если сплава Розе будет очень много, при снятии он затечет под элементы ,который находятся под щитком.

Вот так выглядит плата без щитка.

Перед тем как снять оперативную память нужно заизолировать соседние элементы,чтобы они не подверглись термоудару .

Приступаем к снятию оперативки.
P.S. Толщина оперативки меньше 1мм ,поэтому нужно снимать предельно аккуратно.

Вот так выглядит снятая микросхема на старом припое. Лудим поверхность микросхемы,зачищаем от старого припоя.
Далее наносим пасту и формируем новый шары для посадки на плату.

После подготовки микросхемы ,готовим посадочную площадку для нее. В мобильных устройствах для экономии места оперативная память распаяна на самом процессоре и по факту является единой запчастью,поэтому при подготовке контактной площадки ха нужно быть предельно аккуратным так как это верхняя часть процессора. Для начала так же залудим ,далее зачищаем от старого компаунда поверхность .

После всех манипуляций припаиваем оперативку обратно и проверяем устройство на включение.

Телефон включился,но перед сборкой самое важное нанести новую термопасту для охлаждения.

Ремонт клиенту обошелся в 10.000₽
Для вопросов по ремонту можно написать в
WhatsApp: https://wa.me/79998160012
Telegram :@Pochinochnaya

Давно ничего не публиковал, наверное с момента как переехал в г. Воронеж в 2018 году и устроился работать в Сервисный центр.

А так в общем и целом занимаюсь в основном рутиной и ничего особо интересного (для меня) нет, а публиковать что-то ради того, чтобы было ну очень сомнительное удовольствие.

Иногда люди приносят интересные экземпляры, как правило заказанные с Ozon Global.

Еще вот хотелось бы немного пожаловаться по поводу качества запчастей: стало очень много брака, даже покупая 100% оригинал на Samsung чуть ли не в половине случаев теперь нужно перепаивать коннектор с родного дисплея.

Так же иногда попадают яблочки, вот например человеку на iOS 17.4 нужно было поменять АКБ без ошибки, а для этого нужно: перепаять родной контроллер на новую банку, с помощью шлейфа-обманки от JC сбросить циклы и емкость, сделать резервную копию телефона, ПРОШИТЬ телефон через 3U с галочкой FIX Battery, вернуть резервную копию назад, в общем и целом очень долгая и нудная процедура, которой можно заниматься если вот прям совсем нечего делать.

Ну и вишенка на торте, тот самый ремонт ради которого затеялся весь этот пост:
Samsung Galaxy A207F (A20S) с FRP на последней прошивке U5.
Я перепробовал все что только можно, в том числе Chimera Pro, даже после распайки по ISP FRP остался, вот тогда то я и офигел!

По итогу что? Снова распаиваюсь по ISP, форматирую разделы Persistent и Config и только после этого долгожданная ПОБЕДА.

Всем добра, бобра и счастья.

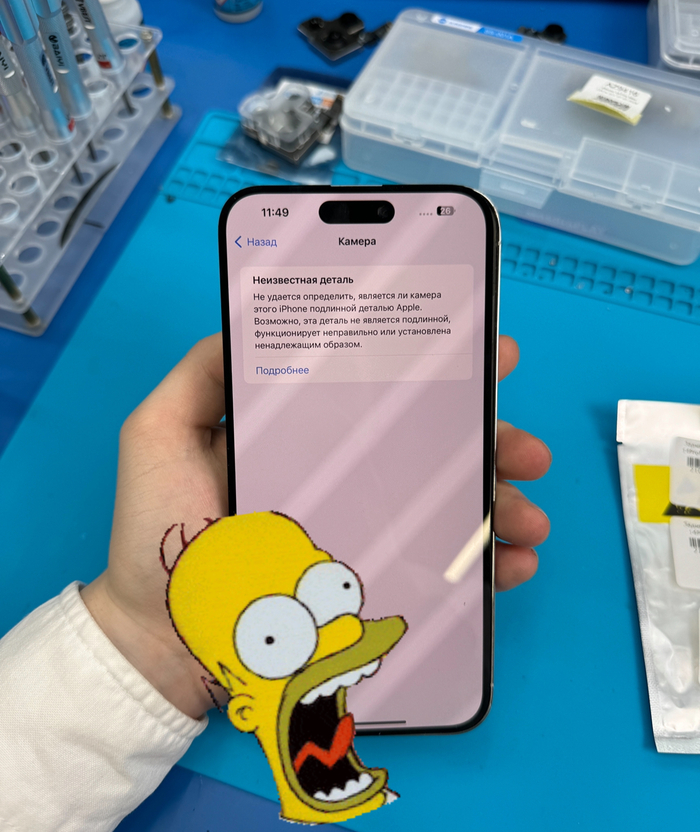

Сегодня в ремонте у меня iPhone 12 mini с неисправностью тряски камеры. Будем лечить родную, так как при ее замене будет уведомление о замене. Да-да, устанавливаешь новую оригинальную камеру, и там ошибка.

Есть способ замены камеры целиком с помощью шлейфа JCID. Они у нас есть в наличии на каждую модель. Я использую метод JCID в случае полной неисправности основной камеры (нижняя 1X). Камера 3x — портрет, и камера 0,5x — сверхширокоугольная, меняются без дополнительных приблуд.

Клиент заменил аккумулятор с уведомлением не у нас. Как и в случае с камерой, замена оригинального аккумулятора привела к появлению уведомления. При получении заказа он обнаружил дефект камеры — тряску автофокуса основной камеры. Ему отказали в бесплатном исправлении, объяснив это тем, что они не несут ответственности за работоспособность всех функций после ремонта.

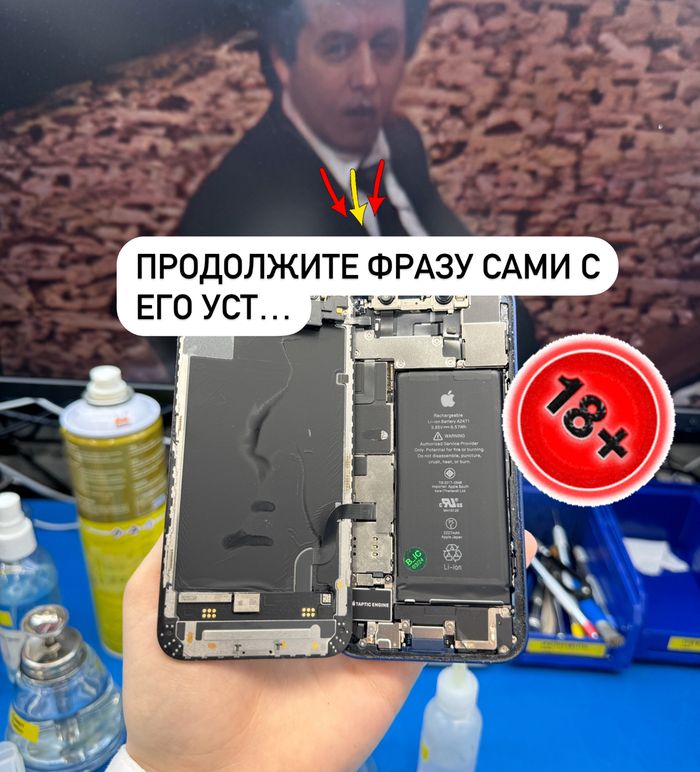

Обязательно фиксируем на фото следы присутствия других рук.

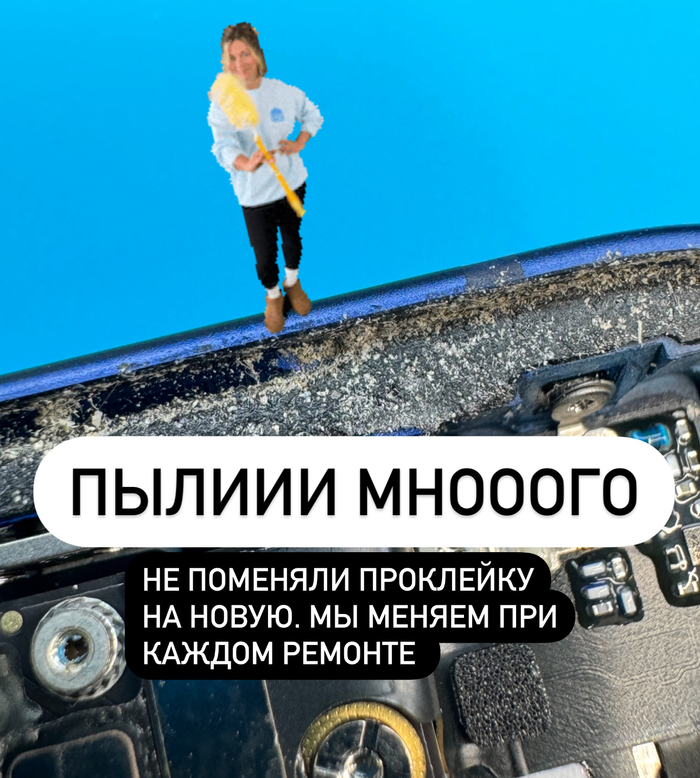

Экран от корпуса отошел легко. По опыту это значит, что проклейка осталась старой.

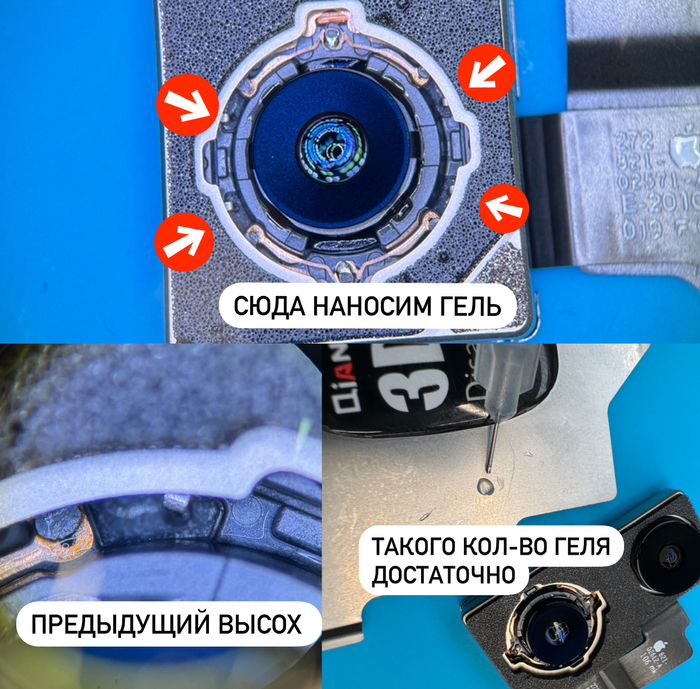

Новый гель наносим на высушенные усики, отвечающие за стабилизацию. Нанести нужно в четыре точки. Заводской гель исчез.

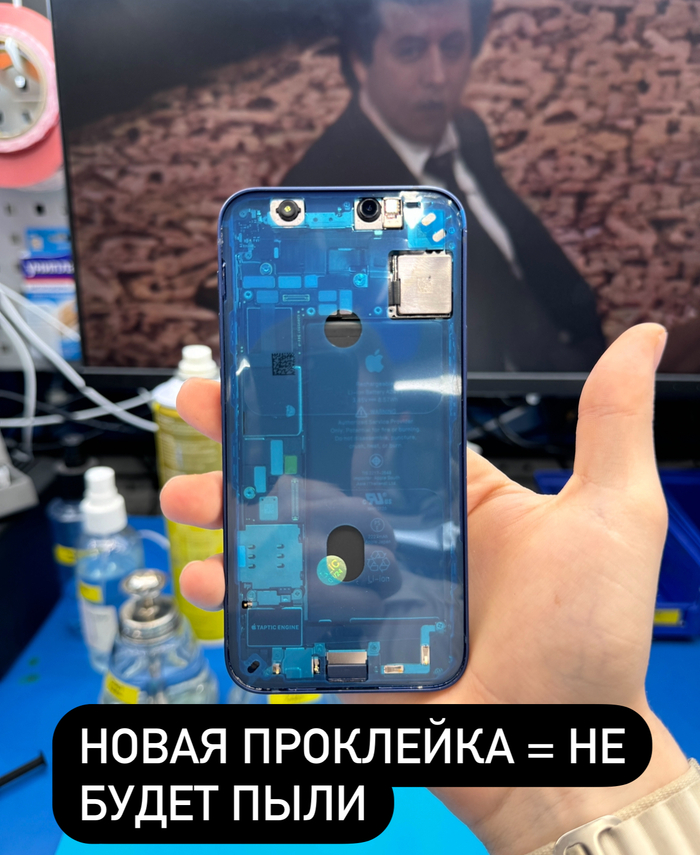

Перед обновлением проклейки необходимо снять старую и нанести праймер для лучшей цепкости с корпусом. Наши тесты показали, что такой способ обновления приближен к оригинальной сборке iPhone. Этот способ мы используем, начиная с iPhone 6S.

Убираем следы от растворителя, отпечатки на камере и пыль в сетке. Собираем и проверяем.

Полноценный ремонт посмотрите тут

Сегодня на ремонт попал One plus Open .

Владелец телефона решил дать ребенку посмотреть мультики и лишился основного дисплея после падения смартфона. Прежде чем обратится к нам на ремонт он обращался во многие сервисы,но там ему отказывали ,а при обращении в официальный сервис ему обьявили ремонт в 100 тыс .

Чтобы вы понимали на секундочку ценовой сигмент данного смартфона около 200 тыс рублей.

Новый такой же телефон не целесообразно было покупать ,поэтому было принято решение найти дисплей и отремонтировать телефон.

в России на это чудо нет запчастей,поэтому мы заказали дисплей с Китая (всеми любимый AliExpress нам помог).
P.S. Даже там из многомиллионных продавцов ,только 3 человека продавали дисплей на данную модель.

Конечно же при пересылке не обошлось без «приятных сюрпризов» в виде таможни,которая не захотела пропускать посылку пока не оплатим таможенную пошлину и сбор .

И так дисплей приехал к нам благополучно, осталось теперь проверить в каком он состоянии.

После получения принесли само устройство на ремонт.

Как и на всех складных телефонах ,чтобы добраться до шлейфов основного дисплея нужно полностью разобрать устройство.

Могу сказать точно что one plus постарались на славу.
Если на Smasung мы можем сказать что все винты там одинаковые, то на one plus все винтики разной длины.
То есть если закрутить винт не той длины , то можно смело сказать основному дисплею пока.

После полной разборки и чистки от остатка клея проверяем основной дисплей на дефекты.
Кстати без малого дисплея телефон не хотел запускаться.

И так в ходе проверки у нас все хорошо.
Теперь приступаем к процессу склеивания.
Первым делом вычищаем до скрипа всю рамку от мусора и клея ,потому что даже самая маленькая песчинка способна вывести из строя дисплей. Наносим по периметру рамки полеуретан,центруем матрицу в рамке (чтобы она стояла ровно - это очень важно) и ставим обратно фиксирующую рамку . Даем вклеится основному дисплею пару часов.
Спустя пару часов приступаем к полной сборке аппарата.

Ремонт обошелся в :58.000₽
Аппарат собран,клиент доволен 🥳

По вопросам ремонта можете написать в
WhatsApp: https://wa.me/79998160012
Telegram: @Pochinochnaya

После перехода семьёй на новые смартфоны остались "расходники".

Xiaomi Redmi 4x (просто 4x, не note) - 3 штуки новых нижних платы с micro-usb и микрофоном, шлейф с кнопками включения и громкости.

Xiaomi Redmi 6 Pro (он же Mi A2 Lite) - 2 штуки новых нижних платы с micro-usb и микрофоном, 2 шлейфа с кнопками включения и громкости.

Отдам безвозмездно, то есть даром. Территориально - Москва, районы Солнцево или Фрунзенская . Могу отправить почтой по цене письма.

Вдруг кому нужно, а я выкидывать собрался.

Привет читателю!

На ремонте самая красивая (частное мнение, выдаваемое за истину в последней инстанции) белая видеокарта:

Попала в ремонт она с достаточно частым дефектом - артефакты при работе:

Прогоняем тест памяти и приходим к неутешительному выводу:

Ошибка gpu stress test found pixel miscompares в 100% случаев означает смерть ГПУ (ga104-300-a1 в данном случае). Тут стоит сделать важное отступление, у многих людей ошибочное мнение : "если видеокарта даёт картинку - значит у неё живой чип". Нет, это не так. Конкретно данный случай - тому пример. Один из следующих постов раскроет похожий пример того, как видеокарты сдают по гарантии, специально убивая их.

А значит согласовываем с клиентом стоимость ремонта, которую оценили в 20 тысяч (14 тысяч стоит новый gpu ga104-302-a1 и 6 тысяч его установка). Немного подумав - клиент дал добро на ремонт данной видеокарты и пришло время вскрыть эту красоту:

Осмотрев внешне видеокарту было найдено много удручающих моментов:

Можно было бы предположить, что видеокарта уже была в ремонте, но нет, пломба была настоящей, все чипы на заводском припое и компаунд не даст соврать! Так чем же ещё можно "обрадовать" клиента?

То есть и видеопамять на данной карте установлена фейковая с завода!

Итого имеем :
У видеокарты с завода стоит бывший в употреблении видеочип и поддельная видеопамять! Сообщаем грустную новость клиенту, предложив ещё и замену памяти на новую (6000р вместе с новыми чипами памяти k4z80325bc-hc16). Клиент, к сожалению, отказывается, поэтому просто продолжаем ремонт видеокарты.

И меняем чип на новый:

Ставим новый чип и полностью обслуживаем видеокарту:

Наконец-то тестируем карту, передав её клиенту на следующий день:

Какой вывод можно сделать? Увы, ежедневно приходистя доказывать почти каждому, что SOYO, Peladn и прочие китайские подвалы - не лучший выбор в плане долговечности вашей видеокарты. Экономия в 3000 рублей того однозначно не стоит! (хотя я бы купился на такую белую красавицу :)

Единственный китайский производитель, который недавно зашёл на наш рынок и не выпускает Б/У видеокарты под видом новых - Maxsun (официальный партнер Intel, Amd, Nvidia).

А на этом всё, всем спасибо, что дочитали, из интересностей наших будней - могу похвастаться, что недавно ремонтировали плату от харвестера John Deere:
