Привет читателю!

На ремонте самая красивая (частное мнение, выдаваемое за истину в последней инстанции) белая видеокарта:

Попала в ремонт она с достаточно частым дефектом - артефакты при работе:

Прогоняем тест памяти и приходим к неутешительному выводу:

Ошибка gpu stress test found pixel miscompares в 100% случаев означает смерть ГПУ (ga104-300-a1 в данном случае). Тут стоит сделать важное отступление, у многих людей ошибочное мнение : "если видеокарта даёт картинку - значит у неё живой чип". Нет, это не так. Конкретно данный случай - тому пример. Один из следующих постов раскроет похожий пример того, как видеокарты сдают по гарантии, специально убивая их.

А значит согласовываем с клиентом стоимость ремонта, которую оценили в 20 тысяч (14 тысяч стоит новый gpu ga104-302-a1 и 6 тысяч его установка). Немного подумав - клиент дал добро на ремонт данной видеокарты и пришло время вскрыть эту красоту:

Осмотрев внешне видеокарту было найдено много удручающих моментов:

Можно было бы предположить, что видеокарта уже была в ремонте, но нет, пломба была настоящей, все чипы на заводском припое и компаунд не даст соврать! Так чем же ещё можно "обрадовать" клиента?

То есть и видеопамять на данной карте установлена фейковая с завода!

Итого имеем :
У видеокарты с завода стоит бывший в употреблении видеочип и поддельная видеопамять! Сообщаем грустную новость клиенту, предложив ещё и замену памяти на новую (6000р вместе с новыми чипами памяти k4z80325bc-hc16). Клиент, к сожалению, отказывается, поэтому просто продолжаем ремонт видеокарты.

И меняем чип на новый:

Ставим новый чип и полностью обслуживаем видеокарту:

Наконец-то тестируем карту, передав её клиенту на следующий день:

Какой вывод можно сделать? Увы, ежедневно приходистя доказывать почти каждому, что SOYO, Peladn и прочие китайские подвалы - не лучший выбор в плане долговечности вашей видеокарты. Экономия в 3000 рублей того однозначно не стоит! (хотя я бы купился на такую белую красавицу :)

Единственный китайский производитель, который недавно зашёл на наш рынок и не выпускает Б/У видеокарты под видом новых - Maxsun (официальный партнер Intel, Amd, Nvidia).

А на этом всё, всем спасибо, что дочитали, из интересностей наших будней - могу похвастаться, что недавно ремонтировали плату от харвестера John Deere:

По вопросам ремонта можно обратиться ко мне в Телеграм — @Bisenen.
А для бесплатной помощи по любому вопросу десктопного железа — в мою группу тг.

Года 4 назад был случай.
У друзей сдохла стиралка.
Ну ладно, купили новую.
Сидели у них компанией и я возьми да ляпни: "*имядруга*, а давай посмотрим что с ней не так. Всяко выкидывать будете*.
В анамнезе: не начинает крутить барабан, не включает подачу воды.

"Мастер", который приезжал по вызову, называл цену ремонта, кажется, 16-18к. Это плата управления и работа. Это на тот момент - две трети новой хорошей стиралки.
По итогу осмотра: манжета дверцы протерлась в нижней части, этого не видно. Вода при стирке попадала на блок управления, расположенный в самом низу стиралки, и окислились контакты двух релюх.
Стоимость манжеты была что-то около 800р. Чистка контактов заняла минут 20, разборка-выявление неисправности-устранение неисправности-сборка заняли часа два с учётом *мясо-вино-поболтать*.
Пока перебирали - обратил внимание что барабан разрезАли и паяли. Была замена подшипника. Они отдали за это 6к на тот момент.
Лезем на сайт запчастей для быт. техники и находим новый барабан в сборе за 6200 ))

Вот так "мастера" и разводят на бабки на ровном месте.

Как разводят на ремонте компов - тут уж и говорить страшно. Сам в этом деле 20+ лет и порой охуеваю с борзоты тварей.

Всех приветствую!
Данный пост будет про два аппарата одного клиента ,два RogPhone разного поколения.
Начнем с RogPhone 2,про него мне была рассказана такая история : в одной южной республике аппарат отдали на замену АКБ в СЦ ,после которой он уже не включился.С этого аппарата клиенту нужны данные ,остальное уже не столь важно.
Аппарат приехал уже разобранным и с запасным АКБ ,но у этого АКБ уже был отломан коннектор...

Собственно вот такая красота у разъема АКБ ,который при попытке замены АКБ оторвали с корнем от платы ,а потом пытались восстановить контакты на плате припаиваясь к пустым тестпоинтам на плате ,т.к сами контакты выход под разъемом ...
Снимаем повидавший жизнь разъем с платы, его я заменю на новый,но перед этим восстановлю контактные площадки для контактов id АКБ.

Теперь нужно правильно восстановить все оторванные дорожки.На следующем фото восстановлена только одна ,но смысл я думаю ясен,до этого ребята шли от обратного...
И вся их напаянная проволока на разъёме по сути просто висела в воздухе ,поэтому аппарат и не включался ..

Попутно меняю отломанный разъем на новом АКБ.

Сделал очень мало фото процесса ремонта этого аппарата ,поэтому сорян ..

В итоге восстановил 4 дорожки ,заменил разъем на плате,заменил ответную часть разъема на самом АКБ ,залил зелёнкой ,чтобы больше не болел и собрал аппарат на сколько это было возможно..

Данные спасены , с этим бедолагой все!
Дальше на очереди RogPhone 3 с целым букетом неисправностей со слов клиента :аппарат может не включится ,может включится без imei ,может не быть звука и т.д
Аппарат тоже уже уставший.
К слову сказать у меня он так и не включился полноценно ,а просто висел на заставке .

Плата в подозрительной термопасте ..

Таких аппаратов у меня было около 10 штук , но у всех выглядело иначе ..
Сразу нахожу на плате сколотую микросхему usb

Меняю ее ,но картина не меняется ,поэтому все ведёт к реболлу процессора .

"Откусываю" часть рамки и приступаю к очистке компаунда по периметру процессора и снятию его с платы вместе с ОЗУ которая сидит на нем .

После чего очищаю компаунд на плате уже под процессором ,и залуживаю ее несколько раз паяльной пастой .Очищаю микросхемы и накатываю новые шары..

После чего по очереди усаживаю их на плату с подогревом.

Но все не так просто и быстро ,как мне бы этого хотелось ...
После ребола аппарат включается и работает ,но не работает половина камер ,нет звука ,не работает часть датчиков ,поэтому я три раза реболил процессор и ОЗУ,думая что дело в том ,что он не сел как следует(такое случается)..
Но после третьего раза я решил , что нужно искать причину в другом .По сервисному мануалу я проверил все напряжения ,до которых смог добраться ,в частности на разъеме камер и у усилителей звука ,которых тут два и питание парочки неработающих датчиков ,все напряжения присутствовали..
В итоге я снял оба усилителя звука ,чтобы прозвонить линию до процессора.

И везде тишина ,а именно обрыв в слоях платы.
А еще между реболами смотря на плату в микроскоп я находил различные трещины на пайке элементов платы и растрескавшиеся дорожки ,которые попутно восстанавливал..

И тут мне этот текстолит напомнил самсунговский ,у которого всегда похожие проблемы с постоянными обрывами в слоях платы,а пустышки под микросхемами держаться только на добром китайском слове .
Ну а после последних замеров под усилителями звука я понял ,что мой несостоявшийся ремонт можно завершать ,т.к с такими множественными обрывами на этой плате делать нечего ..Но аппарат при этом включался ,работал wifi ,были imei ,но полноценно работать эта плата уже не сможет..

Вот так можно потратить с перерывами неделю на аппарат и заработать 1000р ,вместо гораздо большей суммы за реболл.
Спасибо за внимание!
По вопросам ремонта контакт для связи со мной в моем профиле Пикабу
Или телега GMASTER62

И снова драсти)

Начну пожалуй с одной шикарной картинки, которую постят 95% сетевых и не очень сервисов

Доверьте ремонт профессионалам xD

Ну мой будущий клиент и доверил свой Asus RogPhone 5

На ремонт по их словам "типовой проблемы" с отвалом процессора.

- Да сделаем, делов то, не первый раз катаем...

Следующие пару дней тишина и "ОЙ, не получилось, больше оно работать не будет, умер проц" мне как бальзам на душу xD

Честно, не очень я хотел браться за повторный осмотр, так как моя статистика говорит:

После разных специалистов, если не сделали, шанс на успешный ремонт менее 10%.

Я потратил очень много времени на реболл уже мёртвых процессоров, что научился обнаруживать мёртвый кристалл или убитые части процессора уже по нескольким замерам не снимая проц. Не, ну а чо? Диагностика у меня платная и стоит 1000р ткнуть пару раз мультиметром.

Даже если и трупп, то за 15 минут 1000р это не так уж и плохо, на кофе с булочкой как говорится)

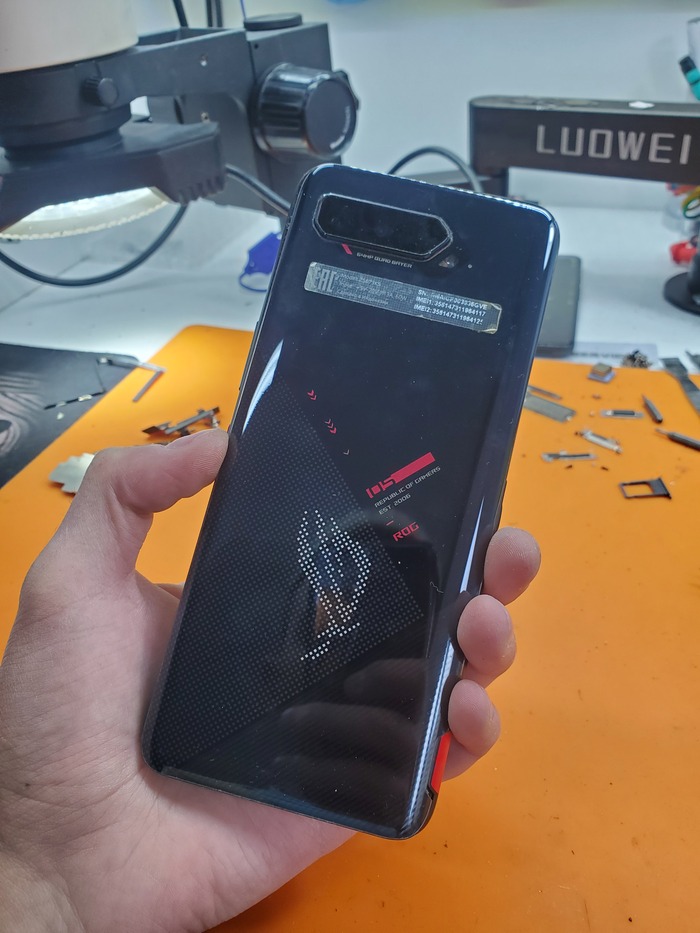

Принесли трупец

Экран защитный украден и ладно я бы понял, что снимали и делали замеры мультиметром, но присутствия характерных точек от его щупов не было ни на одном конденсаторе, что говорит о том, что в сервисе видимо такого оборудования нет)

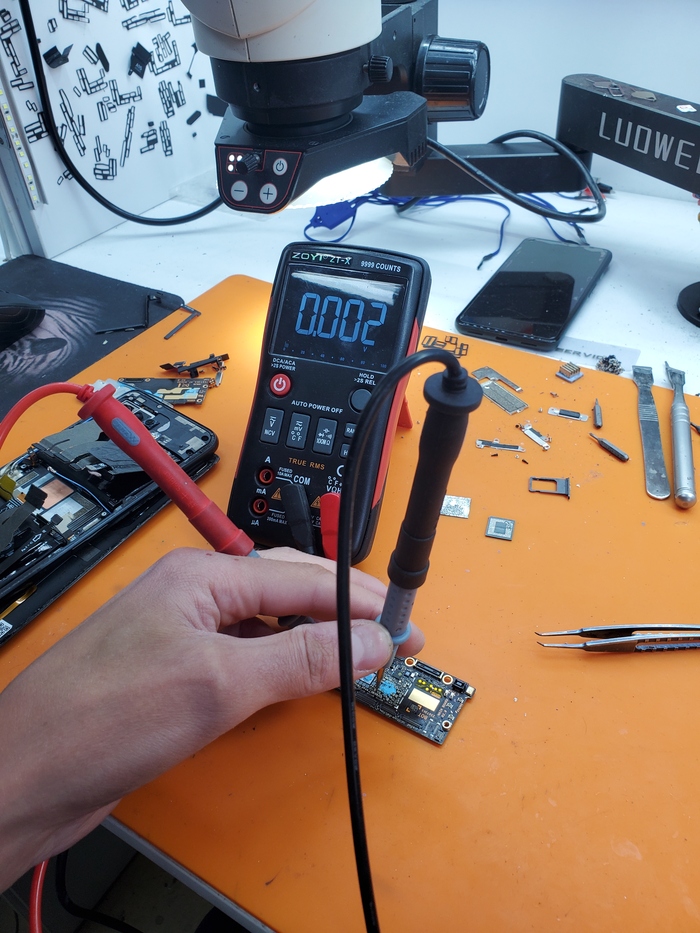

Делаю 3 замера и с 4го попадаю на сплошное замыкание

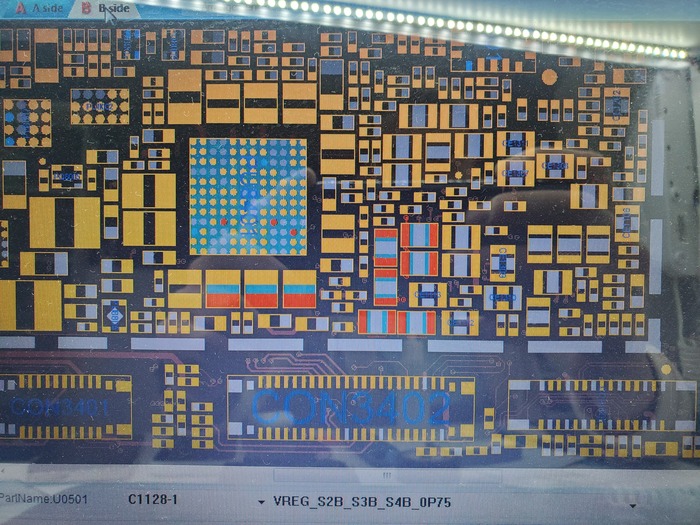

А это вторая дополнительная линия питания ядра процессора (в ядро входит общее основное питание кристалла, графика, модем и AI камер с остальной чепухой)

Ну тут неоднозначно:

Слиплись контакты под процессором или press F кристаллу.

Проверяется легче лёгкого. На линию подаётся допустимое напряжение напрямую от блока питания соблюдая полярность и по потреблению тока можно понять кому песда)

В данном случае слиплись шары припоя между этой линией и землёй, а слиплись из-за того, что 10-летние специалисты посадили сверхгорячий камень на легкосплав 139 градусов...

Ну, во-первых, эта легкоплавкая паста очень текучая и легко слипается в сопли между контактами, так как идеально ровных шаров пастой не добиться, да и проц слишком тонкий (менее 1мм толщиной) и широкий, а при нагреве его ведёт и ровным как с завода он уже не будет.

А во-вторых, блэт, это 888й 5нанометровый дракон, который вскипает от внутреннего перегрева даже в выключенном состоянии и этот легкосплав быстро задеградирует под ним.

Этого, видимо, там тоже не знали, да и ладно.

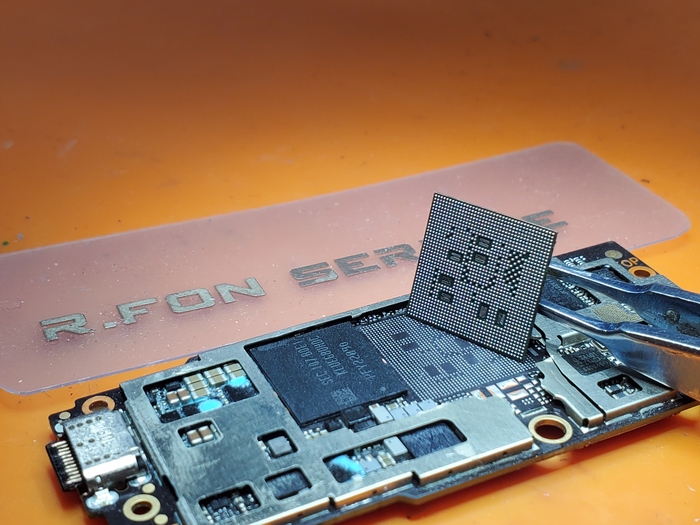

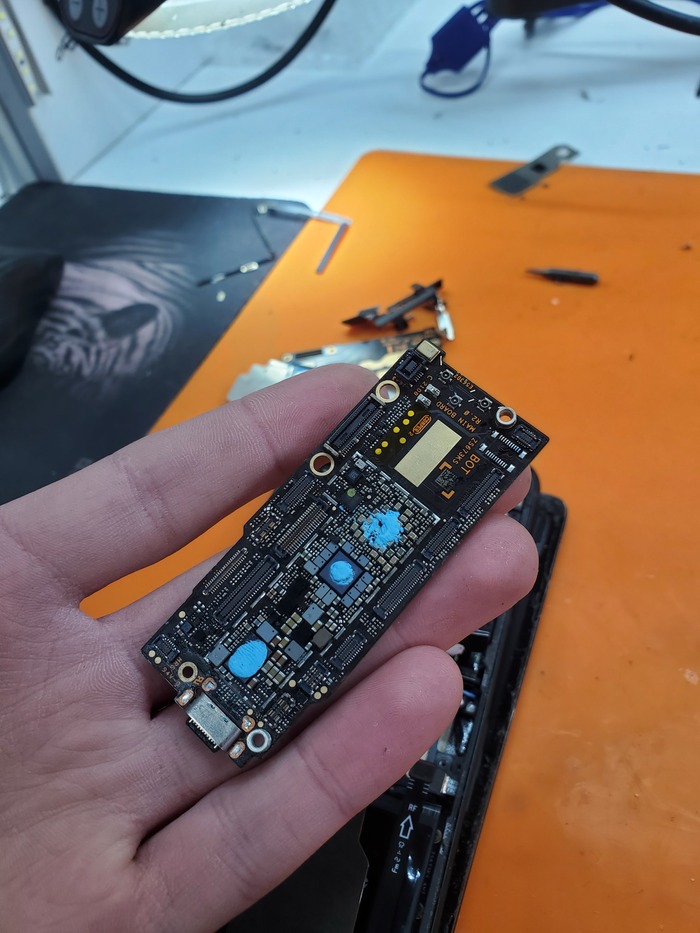

Снимаю проц и делаю замеры уже на нём, предварительно охладив его до комнатной температуры.

Если этого не сделать, то сопротивление на горячую будет слишком малым и можно подумать, что процу хана. Это же ядро, там каждый повышенный градус уменьшает сопротивление на порядок

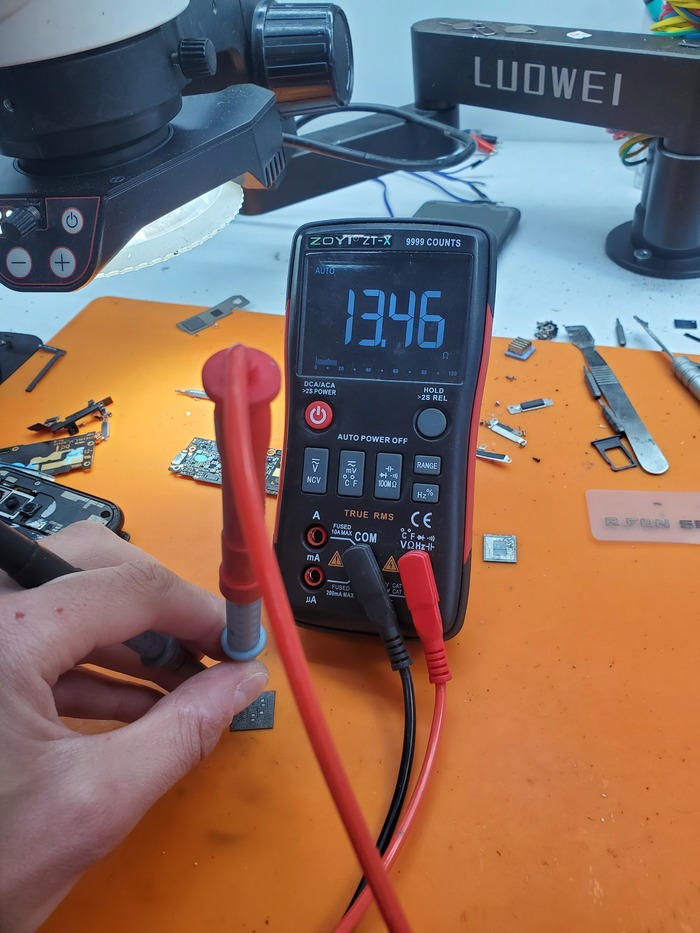

13,5 Ом на линии. То, что нужно. Остальное так же в порядке.

Живой)

Значит пора на контрольную зачистку

И реболл

Далее необходимые замеры на главных линиях питания

Дополнительная зачистка верхних контактов и реболл оперативной памяти:

Снова замеры по линиям ОЗУ и запуск

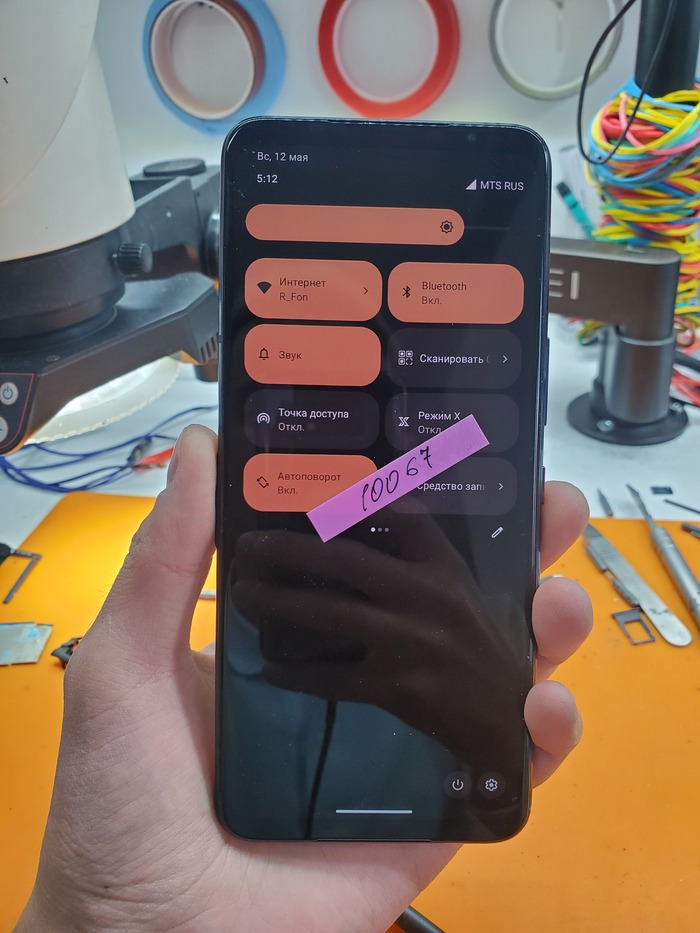

Какая прелесть. Мёртвый вернулся с того света xD

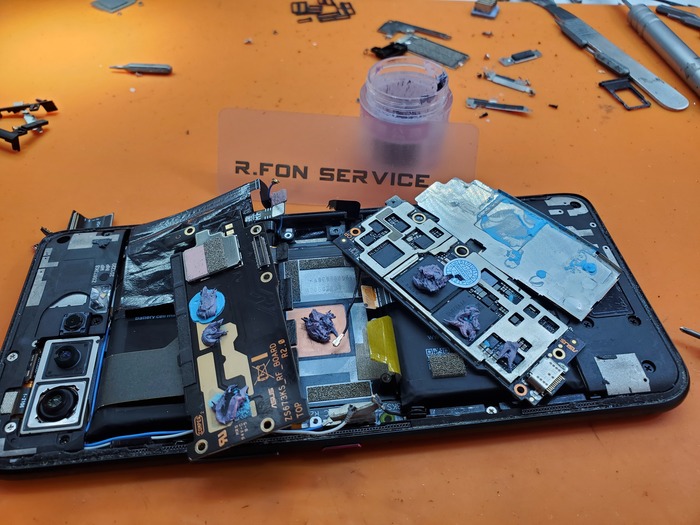

На очереди самый важный этап - смазка, про которую почти все забывают.

Вернее не забывают, а экономят, ведь 50 грамм этой жвачки стоит почти 1к рублей, но хватает её на 20 телефонов!

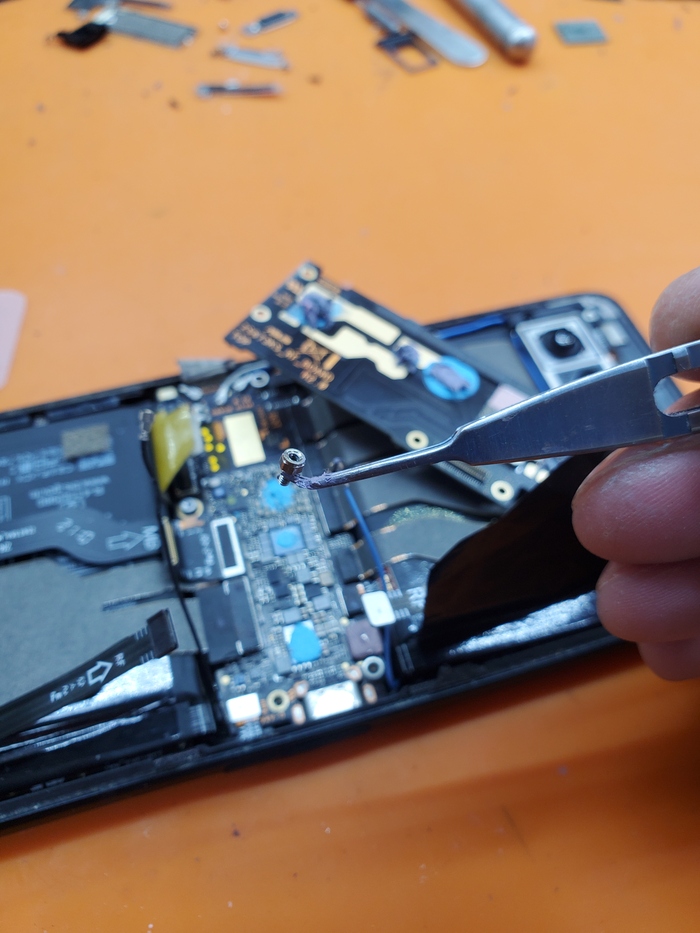

Про украденную гильзу, которая держит высоту двухэтажной платы говорить не стоит, её так же украли. Пришлось ставить свою

Находится она тут

И тут можно ещё пару слов добавить про термоинтерфейс телефона.

Как известно, серия rog у asus является игровой с немного разогнанным ядром на уровне системы и для дополнительного охлаждения они придумали что?

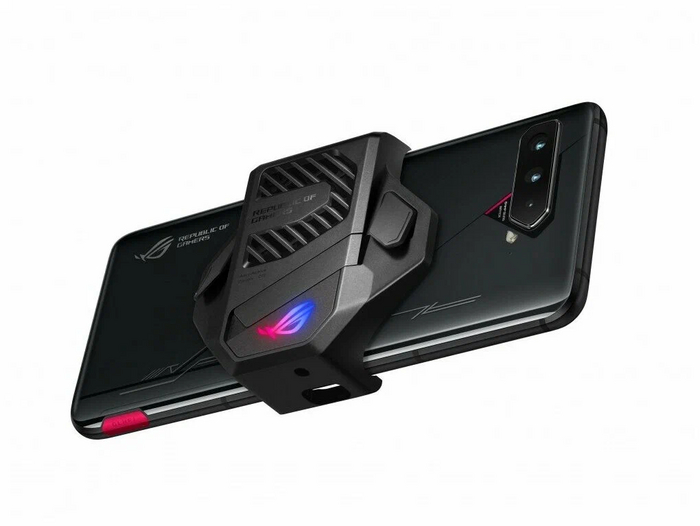

Правильно - внешний куллер за дополнительные 8 тысяч)

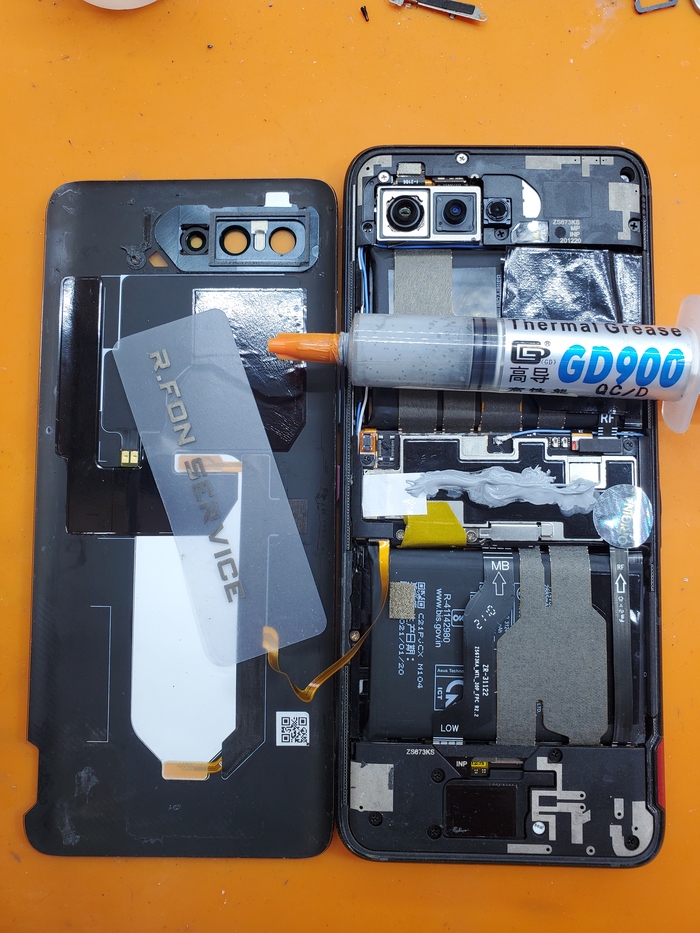

Вот только пользователям не сказали, что между стеклянной задней крышкой и материнской платой нет термопасты, там только воздушная подушка, которая удерживает тепло и рассеивает её в никуда, а значит по факту этот вентилятор охлаждает только заднюю крышку телефона не принося ощутимого эффекта.

Почему бы между платой и крышкой не положить термопасты на заводе?

А я доделаю это охлаждение, намазав самой лучшей термопастой ктп4013

А далее проверка по чек листу

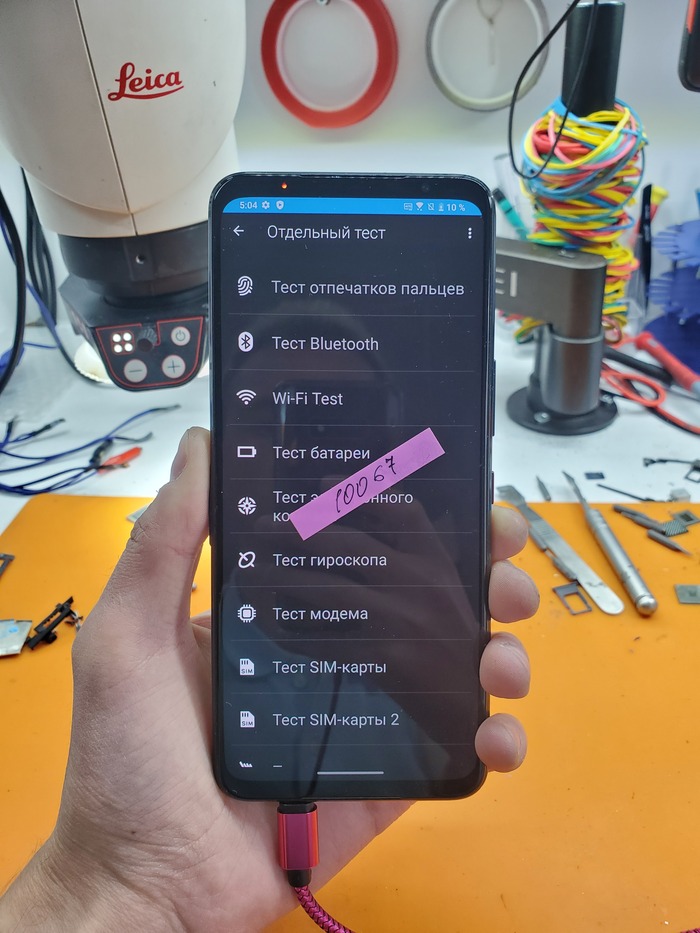

Через инженерный режим

Войти в который можно через стоковое приложение калькулятор, набрав комбинацию ,12345+ и нажать =

Стоимость такого ремонта у меня 15 тысяч рублей.

По времени такой ремонт у меня занимает в среднем 2 часа, но лежать ждать своей очереди может и 2 недели в зависимости от загруженности по текущим модульным ремонтам и количеству другой принесёной ранее техники, но по настроению могу сделать за один день, как это сделал за 7 часов:

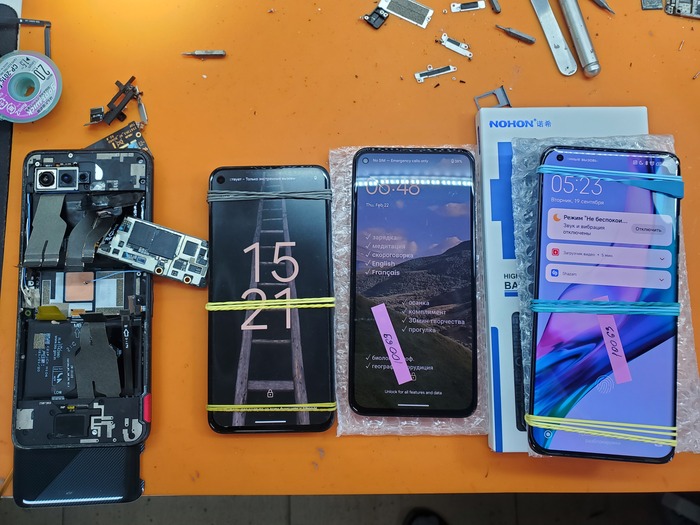

2 pixel 5a, Mi11 ultra и этот rog в посте с отвалами процессора, а между ними сделал пару замен аккумов и одного дисплея на яблоках. Особо никого в тот день не было, так как я второй день как вышел из отпуска, было воскресенье)

И это клиенту повезло, что сервис успешно снял процессор, не убив его.

Это шестой успешный ремонт 888 камня после сервисов в моей практике, а вот десяткам других клиентов к сожалению не повезло.

Процент восстановления у меня без вмешательства других специалистов 95%!

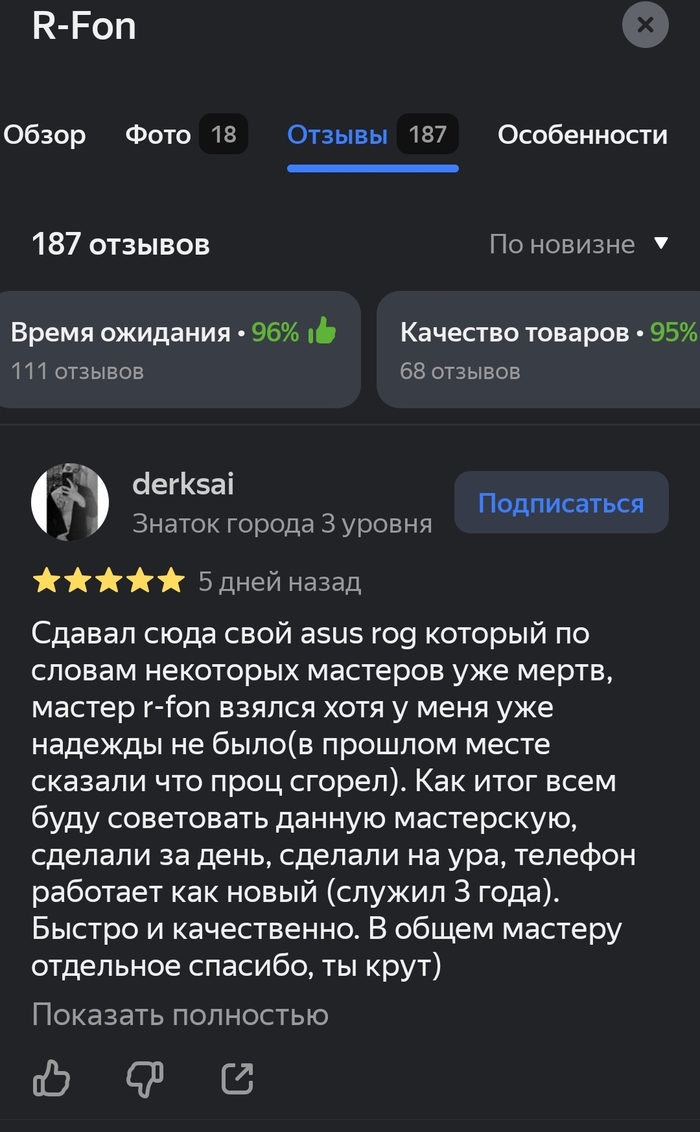

Бонусом к ремонту получаю вполне шикарный отзыв:

И я бы понял, если проц реально умер, тут уже не доказать сам он или ему помогли, но упустить таким профессионалам замыкание - это зашквар xD

К слову сказать у меня нет 10 или 20 летнего опыта работы, я не прогревал процы нокий в 2006, я не делал перемычки за место фильтров на них же, я не закачивал мр3 в телефоны и не считаю это каким то опытом в работе с телефонами.

Моему бизнесу всего 7 лет, 5 из которых я занимаюсь реально профессиональным ремонтом, каждый день изучая что-то новое, пробуя разные модернизации телефонов, отличные от заводских и оттачивая уже полученные навыки. За 7 лет работы я отремонтировал примерно 28 тысяч устройств от 13 тысяч клиентов, судя по своей базе из них около 8 тысяч это пикабушники)

И у меня нет команды, я работаю один, один делаю посты, один делаю видосы, один веду каналы на ютубе и в телеге, а также один ремонтирую всю входящую технику и хожу на личный корпоратив. Весело же)

А если у Вас возник вопрос по ремонту телефонов или планшетов, то задавайте мне в личный телеграмм, а если интересен микроконтент, который не попадает сюда, то есть личный канал там же в телеге.

Если интересен видеоформат моих работ - ютуб, а по сильно интересным вопросам зовите меня тут по призыву @R.Fon

Увидимся))

Итак хотел рассказать вам о чудо телефоне который принесли нам на ремонт.

Даже странно, но их к нам в ремонт редко носят, возможно по причине того, что ремонт стоит как покупка нового не раскладного.
Стоимость запчасти:
- 26900 сам дисплей без корпуса неизвестного происхождения.. ❌
- 39000 дисплей service pack с новым корпусом и АКБ.. ✅
Выбор очевиден!

Для ремонта нужно будет лишь пересадить все в новый корпус.

Внутри нас встречает интересная компоновка элементов и миниатюрный дисплей на крышке, отключить необходимо маленький АКБ (так и не понял что он запитывает, при его отключении оба экрана продолжили работать) и широкий шлейф.

Разбор производить нужно внимательно, так как внутри винтики разного размера.

Прибыл дисплей, собираем все в обратной последовательности.

Фото готового к сожалению не успел сделать.

Стоимость ремонта вышла 45000 руб,
при этом на Авито, такой телефон можно приобрести за 35-40 тысяч.
Пачками продают такие с дефектами дисплея за копейки, жаль этих добряков, всё-таки малоремонтопригодна эта моделька, а технология складных дисплеев ещё мало обкатана..

Всем лучей добра, пишите в телеграмм по вопросам сложных ремонтов - t.me/engineer_mobile24

Приветствую всех Пикабушников!
Сегодня на ремонт принесли 2 айфон 15 pro max.
И так давайте по порядку :
На одном из них потребуется замена дисплейного модуля и колдовство с выравниваем корпуса.

Досталось ему сильно ….
Приступим к замене дисплея.
Вскрываем iPhone.
Для начала открываем телефон через дисплей ,откручиваем винтики ,убираем фиксирующие пластины.

С одной стороны корпус выломан.
Мы предложили вариант по замене средней рамки.
Но ценовой диапазон на закупку рамки были очень высокие.

Поэтому мы решили максимально восстановить рамку и сэкономить бюджет клиенту.

После всех проделанных действий зачищаем идеально рамку ,наносим заводскую проклейку и закрываем дисплей.

Получаем готовый результат .
P.S. Отвечу сразу : TrueTone перезаписали и чип перенесли. Ремонт клиенту обошелся в 35.000₽

Второй телефон более интересный:
Что же с ним не так ?
Его принесли с проблемой «не заряжается» ни от провода, ни от беспроводной зарядки после скачка напряжения в квартире.
Заряжался конечно же клиент китайской дешево зарядкой.

Для начала посмотрим есть вообще какое-то потребление от обычный и беспроводной зарядки.
Обычный провод быстрой зарядки он не видит,но от беспроводной зарядка будто идет ,но потребления 0.

Исключим все возможные варианты ,прежде чем трогать материнскую плату , подключим заведомо исправный нижний шлейф и посмотрим потребление через лабораторку. Подключение другого нижнего шлейфа не дало положительного результата.

Поэтому приступаем к материнской плате.Будем менять микросхему по зарядке TIGRIS.

Данная микросхема находится на внутренней части платы. Для ее замены будем половинить плату.

После распайки половинок проливаем рамку флюсом, это нужно для того чтобы заводская пайка не почернела и можно было залудить в последующем действии . Далее снимаем старую микросхему и залуживаем контактную площадку для дальнейшей посадки новой микросхемы.

После подготавливаем донорскую микросхему к посадке на плату. Накатаем новый припой на микросхему с помощью специального трафарета и посадим на нашу плату.

После всех манипуляций подключаем верх платы и смотрим начал ли телефон заряжаться .

После успешной проверки осталось спаять платы в единый бутерброд как он и был. Проходимся флюсом по заводскому припою затем лудим обе половинки платы. После кладем плату в специальную форму для накатывания шариков,намазываем пасту и распределяем ее равномерно. Для того чтобы паста превратилась в припой дуем феном на среднем потоке воздуха с температурой 220 .После всех манипуляций кладе две половинки друг на друга на нижний подогрев для их спайки,далее остужаем плату и проверяем

Все получился.,телефон заряжается и от провода и от беспроводной зарядки. Такой ремонт обошелся клиенту в 20.000₽

Вывод : не стоит испытывать на прочность свой телефон,даже не смотря на то что у него рамка сделана из титана.- не стоит заряжать телефон дешевыми зарядками за 300₽. Лучше купить один раз по дороже и качественнее,чем менять их каждую неделю и вдобавок ремонтировать свой гаджет.
P.S. Блок был куплен на OZON .
Ничего против не имею данного маркетплейса.

WhatsApp для связи :
https://wa.me/79998160012

Telegram : @Pochinochnaya
