Всем привет!

Принесла мне в ремонтик на коленке, дорогая наша пикабушница из питера, педаль от швейной машинки Чайка 312М. Сказала, что когда начинаешь шить на ней, педаль очень греться начинает и вонять.

Вот такая швейная машинка.

Вот такая педалька.

РaспотрАшим педаль.

Вот педальные потрАшкa. Как видим, педаль представляет из себя, банальный колебательный контур, он же регулятор частоты сети.

Хехе... Конденсатор вытек, как никак, больше 30 лет машинке...

Отломались ухи крепления подвижной части педали.

Забодяжим эпоксидочки. Вон, в уголке, видно ее. Перемешаем в нужной пропорции смолу+отвердитель и наполнитель оксид титана 4.

Помазюкаем эпоксидкой, прилепим осколки и оставим сохнуть при комнатной температуре на сутки или же при +150 градусах на 60 минут.

Припаяем керамический (не полярный) конденсатор рассчитанный по вольтажу на амплитудное значение бытовой электросети. Если не учесть этого, то этот конденсатор пойдет на взлет. Рассчитывается амплитудное значение просто. 220 В * корень(2)=311 В. Корень(2)=1,41, можно взять с запасом 1,5.

Подбираем близкий по номиналу конденсатор и припаиваем его вместо потекшего.

Собираем и отдаем.

Все работает, все шуршит.

Кому не терпится задать вопрос, можете на почту писать gepka2007@yandex.ru

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю, а дома и на коленке. Это у меня хобби такое, ремонтить разные электронные штуки...

Здраствуйте уважаемые пикабушники!

Сегодня у нас в ремонте проигрыватель винила "Thorens TD320 mk III". Клиент жалуется на то, что он не крутит диск. Вот наш поциент.

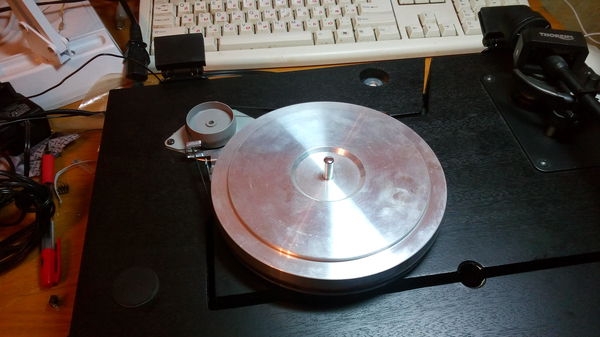

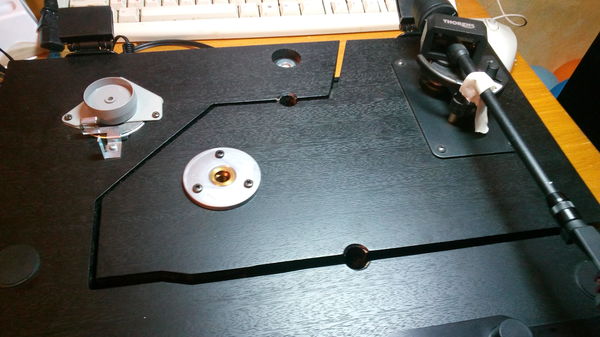

Проигрыватель имеет пассиковый привод. Снимаем диск.

Пассик уже необходимо менять. Интересно в конструкции проигрывателя то, что диск и тонарм находятся на отдельной площадке закрепленной на 3-х подвесах.

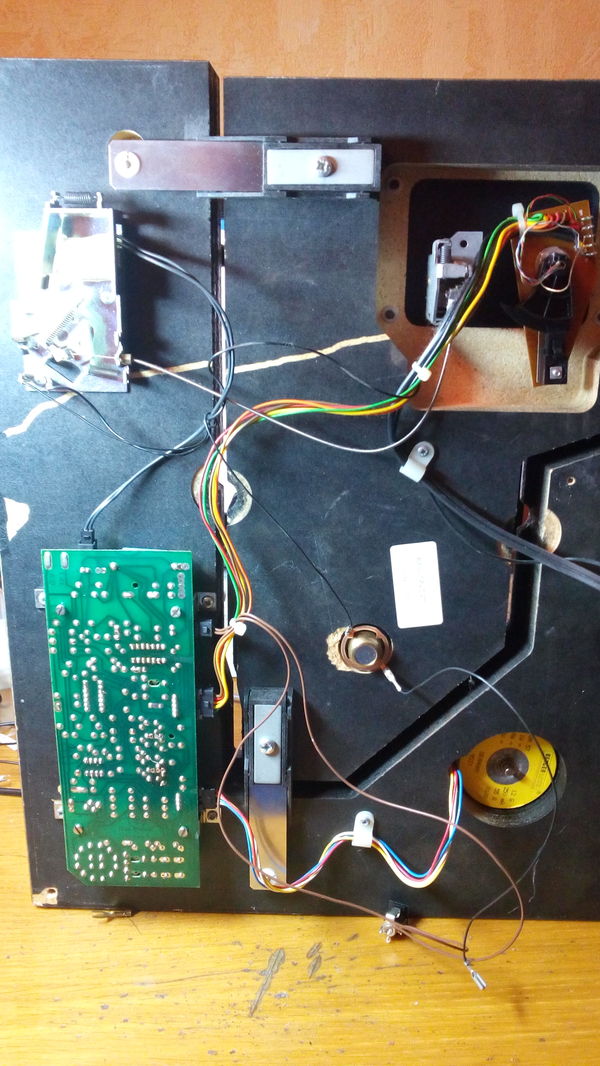

Откручиваем нижнюю крышку.

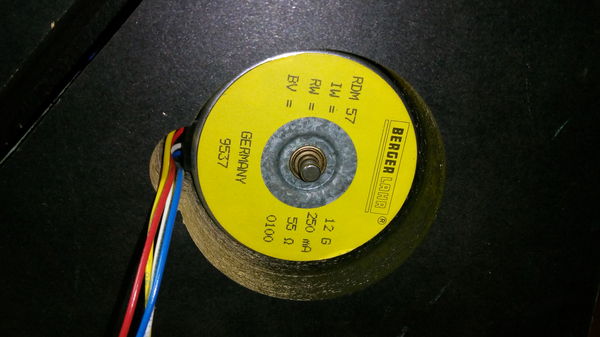

Мотор.

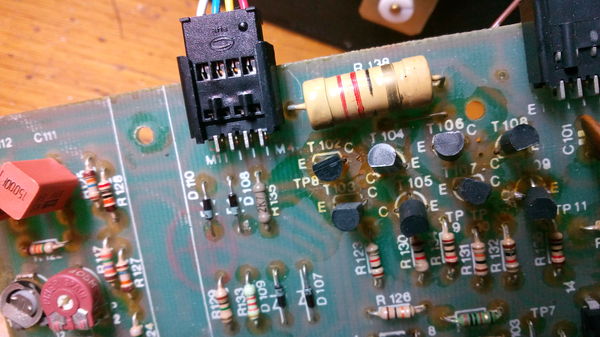

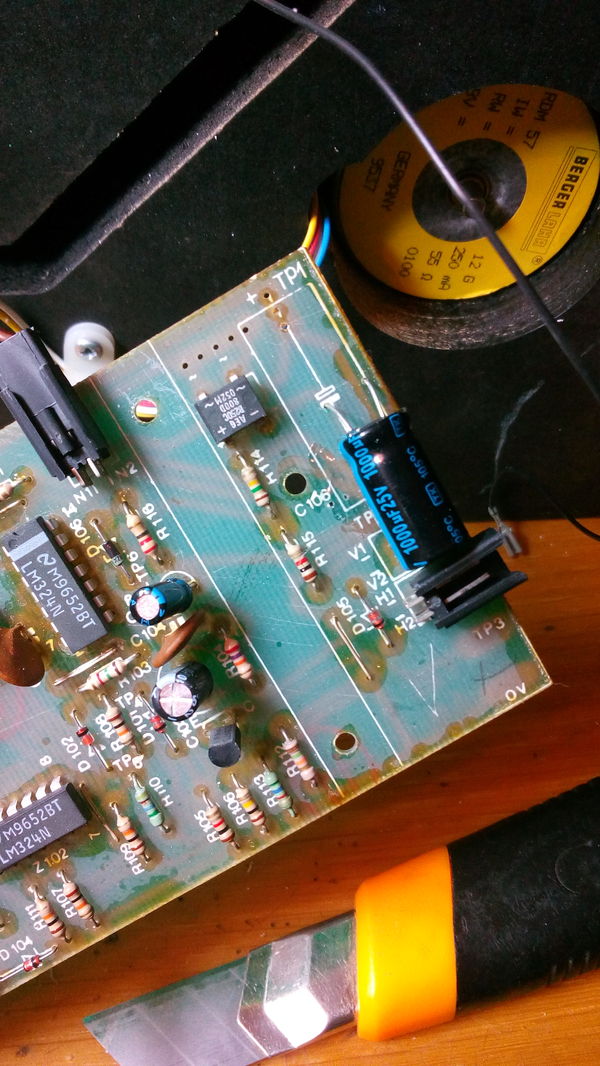

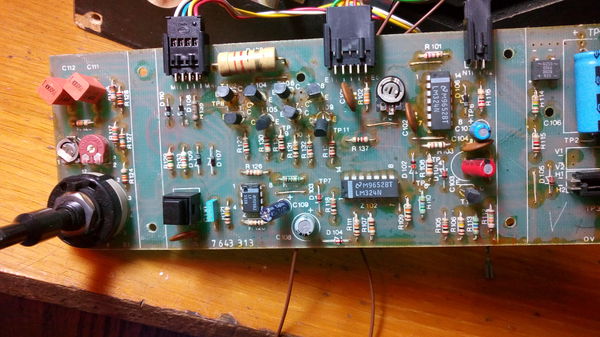

Снимаем плату управления.

Проверяем целостность полупроводников. Неисправен один транзистор bc547. Проверяем состояние электролитов - 3 уже плоховатые, поэтому меняем все.

Аксиального электролита не нашлось, поставил радиальный и зафиксировал клеем. Все отлично работает. Собираем проигрыватель в обратном порядке и ставим на прогон. Замену пассика оставим на владельце.

Всем спасибо за внимание.

Денис. г. Самара

Сдали с дефектом "не включается".

Всем трямки!

Уровень ремонта "лайт".

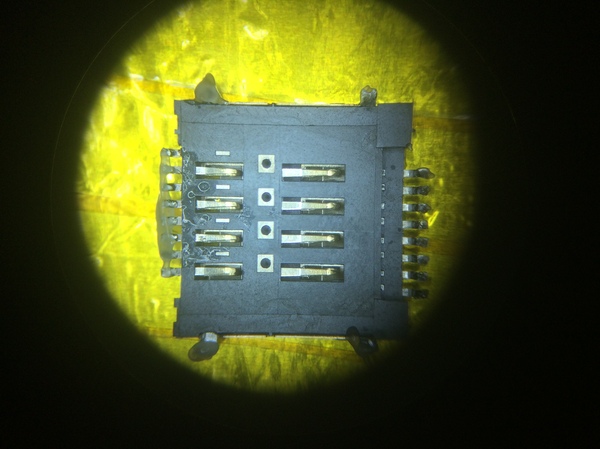

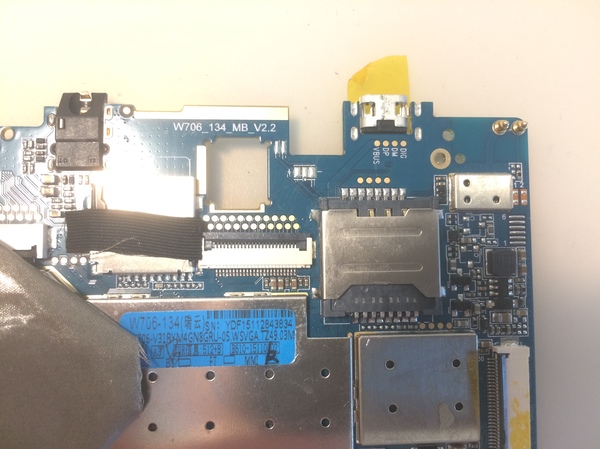

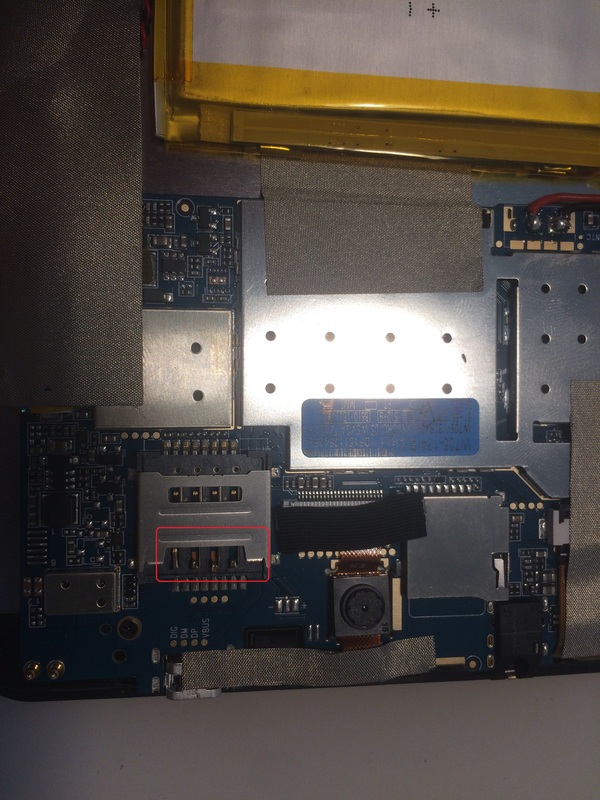

ТА не видит сим, выломаны контакты

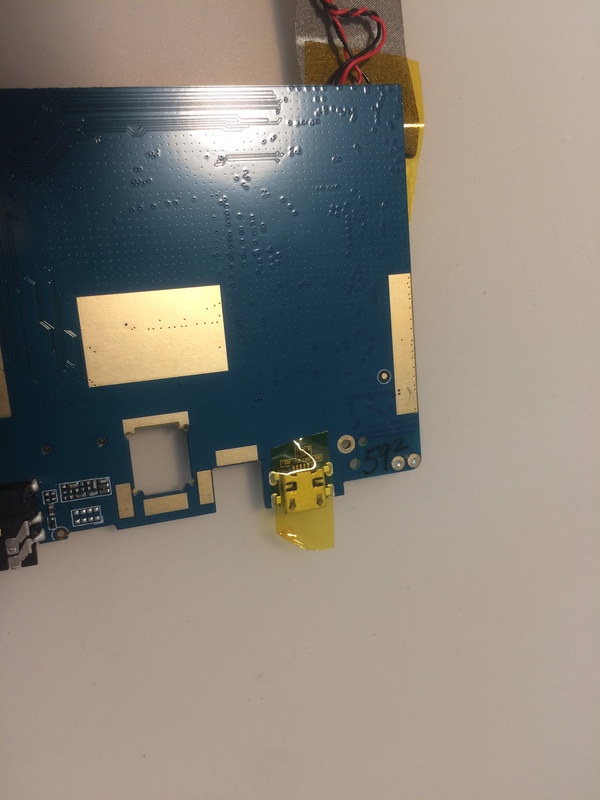

Коннектор будем снимать снизу феном, поэтому на всякий случай заклеим термоскотчем системный разъем, чтобы не оплавился пластик и обязательно снимем камеру

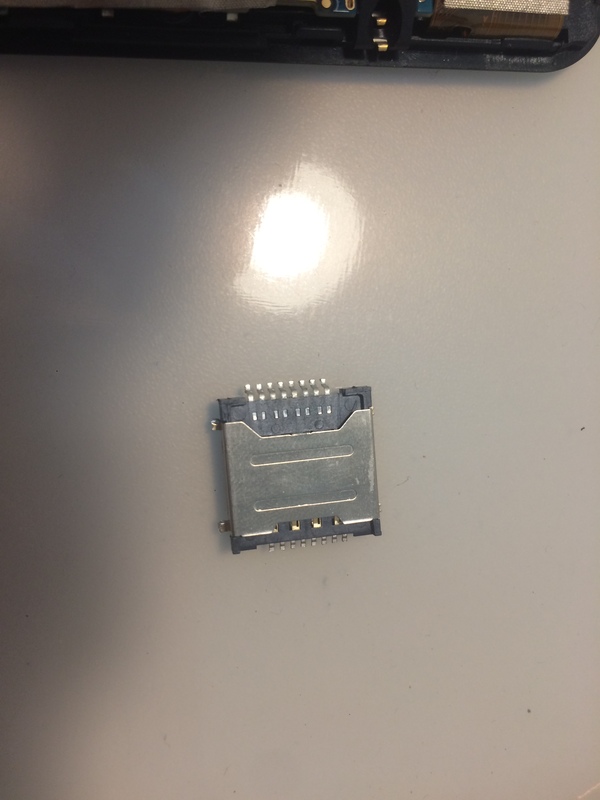

Снимаем с донора нужную деталюшку

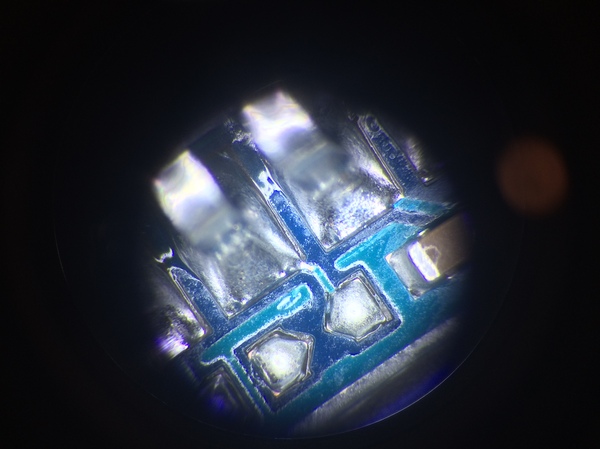

Залуживаем контакты на коннекторе и на плате

Ставим так же как и снимали феном снизу, без ухищрений все ставится на свои места

Чистим финальный вариант от флюса бензином и получается

P.S: только сейчас, когда уже аппарат выдан, понял что нет фотки во включенном состоянии, где видно что сим действительно Определяется. Извиняюсь, поэтому придется поверить на слово.
